40米架桥机技术参数
40米架桥机技术参数
40米架桥机的主要技术参数包括：
1. 架设长度：最大架设长度为40米，能满足大部分桥梁建设的需求。
2. 架设能力：最大架设能力为800吨，能承载和架设大型桥梁构件。
3. 起重能力：40米架桥机的起重能力为200吨，可以满足桥梁建设的各种吊装需求。
4. 工作速度：该设备的工作速度为每分钟2米，提高了桥梁建设的工程效率。
此外，还有一些其他的技术参数，如适用范围、最大爬坡能力、可架斜桥角度等，但这些参数并非所有架桥机都具备，具体情况需根据实际需求和设备型号进行查询。
DJ-180架桥机主要性能参数
吊梁整机横移速度
m/min
1.6
10
导梁纵移速度
m/min
5
12
跨中挠度
重 载
mm
≤200
自 然
mm
≤140
13
过孔悬臂挠度
mm
≤550
14
架设曲线桥最小半径
m
350
15
工作状态时整机重心高度
m
2.7
16
落梁方式
机械全断面一次到位
17
喂梁方式
尾部运梁车喂梁
18
控制方式
手动电控
19
液压系统最大工作压力
DJ-180架桥机主要性能参数
主机部分表1
序号
项目名称
单位
参数值
1
额定起重量
t
180
2
主机总重量
t
200
3
适宜跨度
m
铁≤33m,公≤40m
4
整机功率
Kw
154.4（含运梁车）
5
架设梁片适宜纵坡
%
±3
6
架设梁片最大外形尺寸（宽×高）
m
2.6×3.3
7
吊梁纵移速度
m/min
5
8
吊梁起落速度
m/min
0.6
Mpa
31.5
20
整机工作级别
A3
机动运梁车部分表2
序号
项目名称
单位
参数值
1
额定载重量
t
180
2
最大牵引功率
kw
88
3
整机总重量
t
8.9
4
允许通过最小曲线半径
架桥机过隧道施工技术总结
目录一、工程概况............................................................................................... - 1 -1、梁场及架桥机概况............................................................................................. - 1 -2、南雅隧道概况..................................................................................................... - 2 -二、施工计划............................................................................................... - 2 -三、运架一体机运梁过隧道情况................................................................... - 3 -1 、隧道断面尺寸................................................................................................... - 3 -2、架桥机过隧道时运行步骤：.......................................................................... - 4 -3、架桥机隧道安全保证措施.............................................................................. - 4 -4、运梁前对隧道的检查 ........................................................................................ - 6 -5、隧道内防止烟尘措施 ........................................................................................ - 6 -四、运架一体机运梁过隧道时出现的问题以及预防措施................................. - 6 -五、人员配置及分工 .................................................................................... - 7 -一、工程概况1、梁场及架桥机概况南雅梁场位于福建省建瓯市南雅镇仁墩村，中心里程为DK662+400处，位于线路前进方向右侧，占地120亩。
自平衡架桥机计算书
自平衡架桥机计算书一、引言随着我国基础设施建设的不断推进，桥梁建设成为了重中之重。
自平衡架桥机作为一种新型桥梁施工设备，以其高效、安全、环保等特点在桥梁建设中发挥着重要作用。
本文将从工作原理、性能参数、操作与控制、应用领域、发展现状与展望等方面对自平衡架桥机进行详细介绍。
二、自平衡架桥机的工作原理1.概述自平衡架桥机是一种采用自行走、自行平衡的架桥设备，能够在狭窄的施工现场完成桥梁的架设任务。
其主要部件包括主机、平衡系统、行走系统、操控系统等。
2.主要部件及其功能（1）主机：承担桥梁架设任务，通过液压系统驱动两侧行走轮实现自行走功能。
（2）平衡系统：保证架桥机在行驶过程中保持稳定，防止侧翻。
（3）行走系统：实现架桥机在不同场地的快速移动。
（4）操控系统：控制架桥机的行驶、架设、刹车等动作。
三、自平衡架桥机的性能参数1.技术指标自平衡架桥机的技术指标包括：最大架设高度、最大跨度、载荷能力、行驶速度等。
2.参数解析（1）最大架设高度：表示架桥机能够架设的桥梁最高高度。
（2）最大跨度：表示架桥机能够架设的桥梁最大跨度。
（3）载荷能力：表示架桥机在行驶过程中能够承受的最大荷载。
（4）行驶速度：表示架桥机在平坦路面的行驶速度。
四、自平衡架桥机的操作与控制1.操作流程（1）开机前检查：检查架桥机各部件是否完好，液压系统是否正常。
（2）开机：按下启动按钮，启动架桥机。
（3）行驶：根据现场情况，通过操控系统控制架桥机行驶。
（4）架设：到达预定位置后，通过操控系统控制架桥机进行架设。
（5）完成架设：架设完成后，按下停止按钮，关闭架桥机。
2.安全措施（1）操作人员须持证上岗，熟悉架桥机的操作与控制。
（2）作业现场应设立安全警戒线，禁止非作业人员进入。
（3）定期检查架桥机各部件，发现问题及时排除。
五、自平衡架桥机的应用领域1.适用场景自平衡架桥机适用于高速铁路、高速公路、城市轨道交通等桥梁建设领域。
2.优势体现（1）高效：自平衡架桥机能够实现快速架设，提高施工效率。

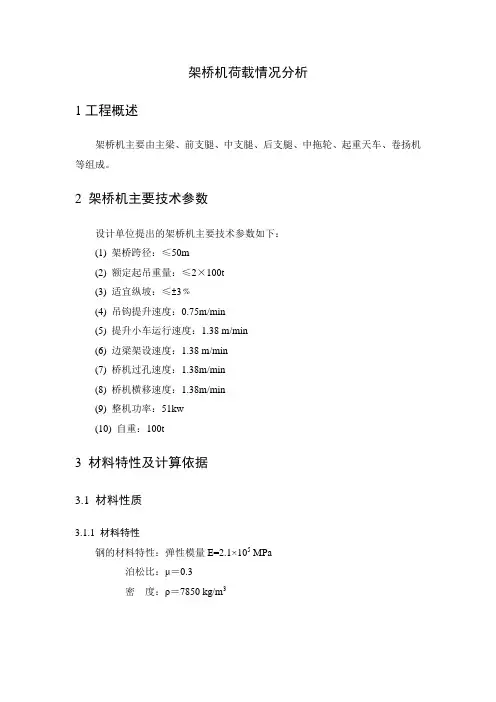

架桥机荷载情况分析
架桥机荷载情况分析1工程概述架桥机主要由主梁、前支腿、中支腿、后支腿、中拖轮、起重天车、卷扬机等组成。
2 架桥机主要技术参数设计单位提出的架桥机主要技术参数如下：(1) 架桥跨径：≤50m(2) 额定起吊重量：≤2×100t(3) 适宜纵坡：≤±3﹪(4) 吊钩提升速度：0.75m/min(5) 提升小车运行速度：1.38 m/min(6) 边梁架设速度：1.38 m/min(7) 桥机过孔速度：1.38m/min(8) 桥机横移速度：1.38m/min(9) 整机功率：51kw(10) 自重：100t3 材料特性及计算依据3.1 材料性质3.1.1 材料特性钢的材料特性：弹性模量E=2.1×105 MPa泊松比：μ＝0.3密度：ρ＝7850 kg/m33. 2 主体结构材质主体结构材质如表1。
表1 主体结构材质3.1.2 容许应力 Q235B ：[σ]＝170 MPa [τ]=100 MPa承压应力：x c σ⎡⎤⎣⎦＝240MPaQ345：[σ]＝257 MPa [τ]=150 MPa承压应力：x c σ⎡⎤⎣⎦＝360MPa40Cr ： d>100 mm [σ]＝350 MPa [τ]=205 MPad<100 mm [σ]＝385 MPa [τ]=220 MPa3.3 设计依据● 《SN200t/50m 型桥机施工图》● 《钢结构设计规范》(GB50017-2003)● 《起重机设计规范》(GB3811-83)● 《钢结构工程施工质量验收规范》(GBJ5025-2001)● 《建筑结构荷载规范》(GB50009-2001)● 《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91) ● 《公路桥涵施工技术规范》(JTJ041-2000)。
40-160架桥机计算书
省先锋路桥设备JQ40/160型架桥机计算书省先锋路桥设备二〇一一年九月二十四日JQ40/160型架桥机计算书说明：JQ40/160型架桥机是指：适应跨度40米，起升重量在80t+80t=160t的架桥机一、总体计算1、主参数的确定JQ40/160型架桥机是依据“JQ40/160型架桥机设计任务书”而设计的用于混凝土梁预制场的吊装设备。
主钩起吊能力为80t+80t,用于预制梁的起吊作业。
1.1、主要技术参数如下：主钩起吊能力：80t+80t适应跨度：40m小车提升速度：0.6m/min小车横移速度：2m/min小车纵移速度：3m/min大车横移速度：2m/min大车纵移速度：3m/min1.2、设计参考标准及资料[1] GB/T3811-2008《起重机设计规》[2] 《起重机设计手册》1.3、整机稳定性校核根据本机结构特点，工作状态无需进行整机稳定性校核计算，非工作状态时，沿大车方向有暴风袭来，要求锚固、缆风绳紧固，故无需验证其稳定性。
二、计算依据本架桥机用于桥梁工程混凝土预制梁的安装及预制场吊装作业场合，每年工作4-6个月，每天连续工作不超过6-8小时，故只对结构进行强度及刚度计算，而不计算其疲劳强度。
主梁采用Q235B钢材，支腿材料为Q235B钢，销轴为40#钢，安全系数取k=1.33,采用许用应力法进行强度校核，满足：[σ]= σs/k[τ]=[σ]/(3)1/2[σjy]=1.5[σ]材料许用应力表单位：Mpa工况一：过孔（过35米孔，以37米计算）主梁过孔时强度计算:1、自重荷载：（1）60m主梁自重P主梁=63.6t、q主梁=1060kg/m（2）24m导梁自重P导梁=16.8t、q主梁=700kg/m（3）副前支腿自重P副前=2.6t（4）前支腿自重P前支=8.8t（5）中支腿自重P中支=7.6t（6）单后托自重P后托=1.2t（7）单后支自重P后支=0.8t（8）单天车自重P天车=9.8t（9）前支横移轨道P前横=5.6t、q前横=200kg/m（10）中支横移轨道P中横=8.4t、q中横=300kg/m2、主梁截面参数：（电脑计算）A= 37267mm2I x= mm4W上= 37287595mm33、过35m孔时单主梁中支处的最大弯矩:M max=P副前/2×37m+ q主梁/2×13m×6.5m+ q导梁/2×24m×18.5m=2.6t/2×27m+1.06t/2×13m×6.5m+0.7t/2×24m×18.5m=35.1tm+44.785tm+155.4tm=235.285tm单主梁上下弦杆所承受的最大轴力:N max=M max/h=235.285tm /2.2m=107t上下弦杆的面积为:A上=18916mm2、A下=18352mm2上弦杆的工作应力：σmax= N max/A上=107t/18916mm2=57 MPa工作应力: σmax=57Mpa<176Mpa, 过孔时上弦满足强度条件上弦杆的工作应力σmax= N max/A下=107t/18352mm2=58 Mpa工作应力: σmax=58Mpa<176Mpa, 过孔时上弦满足强度条件4、过孔时单主梁中支处的强度：δ= M max/W上=235.285tm/37287595mm3=63MPaδ＜[δ]=176 Mpa过孔时主梁截面满足强度条件5、过孔时悬臂达到最长时，悬臂端处的挠度：主梁截面对中性轴的惯性矩：I x=mm4主梁截面面积：A=37267mm2考虑简单计算：桥机过孔时为悬臂的外伸梁，图中为过孔时为保证不倾覆所加的配重，利用叠加原理计算悬臂端的挠度。
DJ168架桥机用途与概况
一、DJ168架桥机用途与概况DJ168架桥机用于架设公路桥梁40米及以下跨度预应力钢筋混凝土梁片、架设新建和旧线改造时速200公里及以下客货共线T型梁（通桥2201、2101型）铁路32m及以下混凝土梁、专桥9753梁。
该机属单臂简支型，可架设梁片最大跨度为40米，最大额定荷载小于等于168t，且实现全幅机械横移梁片，达到一次落梁到位，特别是在铁路架梁行业中，具有常规铁路桥机不可比拟的优势。
二、DJ168架桥机技术参数1主机部分:1.1额定起重量： 168吨。
1.2.主机总重量： 150吨。
1.3适宜跨度：公路 40米，铁路 32米。
1.4配备功率：配75KW发电机组。
1.5架设梁片：纵坡±5％1.6架设梁片：横坡±3％1.7架设斜交桥交角：≤45°1.8架设梁片最外形尺寸：铁路 3.0m×2.6m×321.9吊梁纵移速度：每分钟 5m1.10吊梁起落速度：每分钟 0.6m1.11吊梁整机横移：每分钟 1.6m1.12.架设曲线桥最小半径： 200m1.13架设边梁机械作业一次到位，且对边梁翼板无损伤，载荷合理。
1.14架桥机外形尺寸能通过内燃机车隧道.半径≥350m1.15架桥机各部电路控制必须具备互锁机构。
各部位电器操作、控制及液压件需具备防风、防雨、防尘功能。
1.16各部电器、液压件拆卸简易，维修方便，且安全可靠。
1.17架桥机1、2、3支腿设置工作人员上下扶梯。
各结构件需有吊装平衡的吊孔、吊环。
以便吊装安全。
2机动运梁车部分（铁路）：2.1额定载重量： 170吨。
2.2最大牵引力应满足3％纵坡的动力，且停车、起步运行平稳，制动可靠。
2.3运梁车转盘承载后转动灵活，绑扎支架稳固，且维修方便。
2.4运梁车允许通过最小半径180m。
2.5整机运行速度须变频调速每小时重载速度0-5公里。
2.6配备功率：配120KW发电机组。
3倒装龙门架：3.1安装方便，起升可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。
能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。
架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。
2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。
2.4夜间运行和施工有足够的灯光照明。
3、主机部分3.1类型：自轮走行，单臂式，简支架梁。
可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。
（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度：0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
3.25主机前后液压支腿加装机械锁紧装置,提供大解体机臂运输转向架。
4、机动平车4．1额定载重量（t）：1654．2自重（t）：854．3最大轮廓尺寸（长X宽X高）（mm）：30000X3500X20004．4允许通过最小曲线半径（m）：1804．5自行速度：0～12Km/h4．6自行最大爬坡能力（重载）：16‰4．7超限等级：超级超限4．8通过最小道岔：9号4．9动力系统（同主机）4．10转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
5、倒装龙门架部分5．1额定起重量（t）：85X25．2 单台自重（t）：13.2t5．3最大轮廓尺寸（长X宽X高）（mm）：作业状态（外形）：3200X5420X6100mm（内空）3200×4100×5300运输状态：（宽X高）：3200X4800mm5．4升降速度（m/min）：电动机泵站0.82m/min 柴油机泵站1.20m/min5．5换装时内部净空：4100X5300mm5．6倒装龙门架梁横移装置：梁横移范围（mm）：±2005．7发动机生产厂家：（根据客户要求增加）功率（Kw）405．7液压系统额定压力：20MPa5．8整机主体构造特征及功能见设计说明。
附：龙门吊设计时一般应考虑机车能通过龙门吊，内空尺寸不小于宽3800㎜、高4800㎜，隧道内不能立龙门吊。
两台龙门吊之间的最大距离只有24米，一般能找到立龙门吊的位置。
若贵方要求必须在隧道内立龙门吊，则可重新设计，但空间很小，操作不便。
6、安装、解体和运输6.1整机解体运输挂运速度：80km/h说明：TJ165型架桥机采用大解体长途运输，若小解体长途运输则要重做车辆走行动力学试验和型式试验，架桥机结构型式要重新设计。
6．2整机长途挂运最大轴重（t）：196．3整机长途挂运超限等级：2级6．4整机长途挂运最大轮廓尺寸（长X宽X高）（mm）：143520X3820X48006．5安装、解体对场地的要求：架桥机安装、解体宜在无接触网的平直线路进行，线路坡度≤5‰，曲线半径≥2000米，若在接触网下进行，则必须停电。
6．6安装、解体用辅助机具设备、人员和时间：架桥机主机安装、解体全部用液压龙门吊起重，不另用其它起重设备。
操作人员20人，时间8小时。
6．7安装、解体顺序、作业时间表及程序图：TJ165型铁路架桥机技术描述1、概述：TJ165型架桥机机组由主机、机动平车、倒装龙门吊三大独立部份组成，主机型式为自轮运转单臂式架桥机。
TJ165型架桥机采用主机定位架梁，机动平车运送梁片，龙门吊倒装梁片的作业方式，作业程序简单，施工安全。
TJ165型架桥机能架设新建时速200公里客货共线T型梁（通专桥2201-32，2101-32米梁）及国内现行所有32米及以下跨度铁路混凝土桥梁。
TJ165型架桥机能铺设25米标准轨排，轨排装运量4层，日铺轨能力不少于1500米。
当桥间轨距离在1000米左右时，直接用架桥机铺轨，减少了架桥机和铺轨机的倒换环节，此功能在两机倒换距离较远和旧线改造正线要点困难时特别重要。
TJ165型架桥机适用于海拔高度≤2000米的地区施工，工作环境温度：-20℃～+50℃，工作状态最大风力6级，非工作状态最大风力11级，夜间运行和施工有足够的灯光照明。
TJ165型架桥机采用大解体长途运输方式，运输时机臂及臂上机械全部拆除，用五辆N17平车驮运。
架桥机解体和安装全部用液压龙门吊起重装卸，不另用其它起重设备。
2．TJ165型架桥机主要技术参数2222架桥机主要部件介绍Ａ、主机1、车辆：车辆是主机承载主体结构，车长28米、宽3.6米、高1.4米。
车辆由车体、转向架、牵引走行机构、空气制动系统等部件组成，车体用16Mn 钢制作，转向架采用前五后四型式，中心销距20米，前五轴转向架工作型式为旁承承载、心盘转向。
二、四、五轴为主动轴。
后转向架为两台转K4型标准转向架合成的四轴转向架，一轴为主动轴，工作型式为心盘承载、心盘转向。
牵引走行机构为直流电机牵引，配架桥机专用减速箱。
空气制动系统采用东风型内燃机车制动系统。
2、机臂：机臂是主机主要承载结构，安装在１号柱和２号柱上，根据不同工况，机臂能前伸、后缩。
机臂上装有吊梁小车、吊轨小车、０号柱、０号柱摘挂和梁走行机构。
吊梁小车将梁片吊起后沿机臂运行，到达预定位置后落梁，实现架桥功能。
机臂为一细长箱形梁，长51000mm、宽1220mm高1380mm、用16M n 钢制作。
3、0号柱：0号柱是机臂在前方桥墩的支点，架桥时它和1号柱将机臂支撑为简支梁。
0号柱由六个节段组成，根据架设桥梁的不同高度，组合使用。
主肢用16Mn钢制作，缀杆用Q235钢制作。
4、1号柱：1号柱位于车辆前五轴转向架中心上方，为升降式四柱龙门结构，根据架桥机不同工况要求，可调整1号的高度。
架桥时1号柱与0号柱支承机臂，形成简支结构，自行时1号柱与2号柱一起支承机臂，1号柱支承轮采用4轮两级均衡结构，减少机臂接触应力，提高机臂使用寿命。
1号柱升降由4根油缸完成。
5、2号柱：2号柱位于1号柱后9米，为升降式四柱龙门结构，架桥机高臂自行时与一号柱支承机臂，桥头对位时机臂全悬，通过升降2号柱可调整机臂头部高度，使0号柱顺利立在前方桥墩上，曲线架桥时，可通过2号柱摆臂油缸实现机臂偏摆，最大摆动距离左右各2000mm。
2号柱升降由4根油缸完成。
6、3号柱：3号柱是单门架结构，位于车辆后转向架后1米处，有油缸升降其高度，主机自力走行时机臂后缩放在3号柱上，以使车辆重心后移，减轻车辆一位端轴重。
在拖梁、架梁作业时，3号柱架由油缸上伸到最高位，满足T梁的拖拉要求。
7、吊梁小车：吊梁小车安装在机臂下耳梁上，前后共二台，前方为主动小车，后方为被动小车。
吊梁小车由大车架，横移小车，起升机构，横移机构组成。
大车架由机臂尾部的拖拉卷扬机牵引，可沿机臂耳梁作纵向运行。
大车架内侧焊有横向耳梁，横移小车可沿横向耳梁运行，实现梁片横移功能。
横移小车为框架钢结构，内装带排绳装置的起升机构两套，起升机构是由4台7.5kw电机和5吨行星卷扬机组成，滑轮组倍率12，理论起升重量240吨。
8、吊轨小车：吊轨小车悬挂在机臂下耳梁上，前后共2台。
吊轨小车各自设有走行装置，由“三合一”减速机驱动，吊轨起升机构由CD10-9A型电动葫芦及滑轮组，轨夹钳等组成，单台小车起重量为１5吨。
9、拖梁小车：拖梁小车是卷扬机组拖动的运梁装置，可将机动平车上的梁片拖运到主机吊梁小车下方。
主机上拖梁小车由主动小车与被动小车组成，主动小车和被动小车均按８5吨承载设计，架32 m梁片时，主动小车和被动小车可分开用，不需要倒换小车。
拖梁小车框架上，设有转向心盘，以便在曲线上拖拉梁片。
拖拉卷扬机组安装在车辆底部，由电机支架、行星卷筒、传动链、磨擦卷筒，车辆前后的导向滑轮，钢丝绳等部件组成。
10、空气制动系统空气制动系统由下列各主要部件组成：⒈自动制动阀⒉均衡风缸⒊中继阀⒋过充风缸⒌单独制动阀⒍分配阀⒎作用阀（空气继动阀）⒏工作风缸⒐降压风缸⒑紧急风缸⒒作用风缸⒓变向阀⒔滤尘止回阀14.空压机15.其它部件（如双针双管压力表、管道滤尘器和各种塞门等）。
１1、动力和电器系统动力系统采用渭阳柴油机厂生产的150KW柴油发电机组。
电气系统由交流拖动及控制、直流拖动及控制、照明三部分组成。
该系统充分考虑了环境特点，能可靠安全地工作。
（电器元件：天水213元件）（１）交流拖动及控制部分：交流拖动及控制系统主要对梁片及轨排的吊装移动进行操作，操作元件均安装在交流司机室的交流控制柜中。
