TJ165架桥机技术参数
TJ165、PJ165架桥机施工安全讲义
TJ/PJ１６５架桥机组成
TJ/PJ165型架桥机由主机（1#车）、机动平车（2#车）、倒装龙门吊 三大独立部分组成。机车推送梁片至龙门吊下，龙门吊倒装梁片，机 动平车运送梁片，主机定位架梁,具有工作效率高、安全性能好的优点 。
倒装龙门吊
机动平车（二号车）
一、TJ/PJ165型架桥机主要技术参数
2、机动平车主要技术参数
TJ165架桥机
PJ165架桥机
载重 165 t 车辆自重 无装备状态 96 t 装备状态 144 t 轴重 25 t 换长 2.7 车钩中心距轨面高 880±10 mm 制动装置 JZ-7型空气制 动机 车钩缓冲装置 车钩 13B型下作用车钩（E级钢） 缓冲器 MT-3型 通过最小曲线半径 180 m 最高运行速度 100 km/h
额定载重量 165t 发电机组功率 150Kw 整机总质量 85t 最大轮廓尺寸 30×3.5×2m 单机通过最小曲线半径180m 自行速度 12Km/h 液压系统工作压力≤20M pa 重载最大爬坡度 16 ‰ 工作海拔高度 ≤2000 m
3、倒装龙门吊主要技术参数
自重 14 t 额定起重量 85 t 升降速度 满载上升 0.62 m/min 满载下降 1.22 m/min 换装时内空净空（宽×高） 4100×5420 mm 倒装龙门架梁横移装置横移量 ±200 mm 动力系统(发动机功率) 30 kW
二、架桥机使用前的检查
1、 架桥机必须经过全面检查方可投入使用。 2、 检查的内容包括以下部分。 ①结构部分：主要钢结构件（零号柱，一号 柱，二号柱，机臂，吊梁小车，吊轨小车、顶 梁扁担，运梁小车，龙门吊吊重扁担等） 无变 形，焊缝无开裂等缺陷。 ②车辆部分：转向架、风制动、走行机构完 好无损、牵引减速箱挂档（摇把转动不少于17 圈）。必须检查空气制动系统和基础制动系统 是否良好，特别注意检查制动梁是否变形和焊 缝是否开裂，如有故障立即排除。
TJ165架桥机介绍
• 可通过曲线半径180m • 运行速度80km/h • 编组长度143.504m
• • • •
二、架桥机作业基本程序： 1 主机对位 （主机进入施工现场距离桥头100 米处必须一度停车） 主机对位时，停车位置必须十分准确，主机五轴转向 架第一轮中心到胸墙（或梁前端）的距离为2.47 米。 架24m 梁时，按32m 梁位伸臂，到胸墙距离为10.47m。 • 主机对位时车速<0.5km/h, 主风缸风压>0.7Mpa ， 并 在停车位前100~200mm 处预置车轮停止器。 • 主机对位后制动机处于制动位，车轮下打好铁鞋，并 打好前后液压支腿，支腿顶升高度以车体上升5mm 左 右为宜。支腿油缸下部必须垫枕木，枕木高度必须高 于轨道高度，严禁支腿直接压轨道。
• 7 过梁 • 机动平车载梁与主机对位后，顶梁扁担 顶起梁片前端，主机拖梁小车运行到梁 片下方合适位置，垫好木板，落下顶梁 扁担，梁片落到拖梁小车上，支好撑杆 即可进行拖梁工作。 • 主机拖梁小车分主动和被动两种拖梁小 车，梁片前端落在主动拖梁小车上，走 行一定距离后再将梁片后端落在被动小 车上，任何梁型都应使小车尽量接近梁 片的两端。
11机上 移梁 • 机上移梁时，梁片应尽量接近桥墩（第 二片梁应尽量接近第一片梁）， • 横移距离不得超过1150 毫米。机上移梁 不到位时，可用10 吨以上手拉葫芦少量 牵拉，牵拉距离不得大于200mm。 • 梁片横移时严禁吊钩升降或小车进退 • 梁片横移时，前后横移小车应同时开动， 前后相差小于100 毫米。 • 梁片横移后，禁止吊梁小车前行或后退。
2．3机臂装载平车组进入龙门吊内。
• 2．4主机折叠柱根回复到工作位（电气、液压工作正常）。 • 2．5移动一号柱顶到铺轨位并插机臂中心销，移动二号柱顶，使 之与一号柱顶间距为9m并用楔形块（一般采用木块）锁定。 • 2．6龙门吊起吊机臂，上升100mm后停留10分钟，无异常后继续 起升至组装高度。 • 2．7机臂装载平车拖出龙门吊，主机进入龙门吊内并与柱顶对位。 • 2．8组装一号柱、二号柱。 • 2．9主机驶出龙门吊。 • 2．10连接机臂电缆，主机电路全面开通。 • 2．11机臂回缩至自力走行位，机臂尾部置于三号柱上。 • 2．12 组装摆臂液压管路。 • 2．13 机臂上升至最高位组装零号柱。 • 3、架桥机的组装和组装后的第一片梁的架设宜在白天进行，以便 观察。
TJ165铁路架桥机作业指导书
中铁七局集团武汉工程有限公司铺架分公司TJ165铁路架桥机作业指导书中铁七局武汉公司铺架分公司2011年3月目录一编制目的 (2)二使用范围 (2)三 TJ165架桥机组的组成 (3)四架桥机组人员组织构成 (6)五架梁条件 (7)六 TJ165架桥机组装及试运行作业程序 (9)七架桥机组架梁施工流程及注意事项 (12)八质量保证措施 (32)九安全环保要求 (33)TJ165架桥机作业指导书一、编制目的TJ165型铁架桥机组属于大型桥梁铺架设备，集大型起重机械的指挥操作、多工位工种配合、大型结构件的运输吊装、高空作业、人员集中交叉作业等高危险性施工作业于一体，作业安全风险高。
特别在设备的指挥操作、保养维护过程中，极易因为指挥操作失误、工位人员配合不好、关键程序，关键部位监控缺位、设备保养维护不良突发故障等人为因素导致设备倾覆、作业人员群死群伤的重大设备安全事故的发生。
业内多数重大设备安全事故原因分析的结果，绝大部分都与人为因素有关。
为此，根据TJ165铁路架桥机组的技术设计资料和《使用说明书》、《架桥机操作规程》，并结合本单位多年的架桥施工作业经验，特编制《TJ165架桥机作业指导书》。
旨在制定一套科学、实用，指导性强、针对性强、具有可操作性的标准化操作程序。
力求通过程序化的作业流程管理，让架梁作业人员知道每道工序我该做什么，怎么做，做不好会造成什么样的过失危害，以及相应质量安全保证措施，以达到防止和避免人为因素导致的重大设备安全事故、实现“让标准成为习惯，习惯符合标准，标准成为结果”的标准化管理目标及优质高效的完成架梁作业工作的目标。
二、使用范围该作业指导书适用于TJ165架桥机组架设公路用梁40米及以下跨度、铁路用梁32米及以下跨度梁重小于165吨的预应力钢筋混凝土梁片。
三、TJ165架桥机组的组成TJ165公铁两用架桥机组由架桥机主机、运梁车和倒装龙门架三部门组成。
该机组可以完成铁路梁体片倒装、运输和架设的功能，是铁路架梁作业的成套设备。
架桥机技术参数
架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。
能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。
架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。
2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。
2.4夜间运行和施工有足够的灯光照明。
3、主机部分3.1类型：自轮走行，单臂式，简支架梁。
可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。
（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度：0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
TJ165型铁路架桥机架设T梁技术

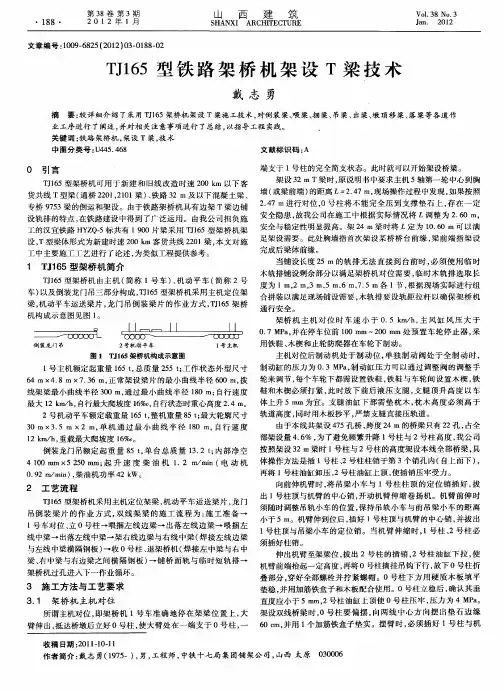

端支 于 １ 号柱 的完 全简支状 态。此时就可 以开始架设桥梁 。 架设 ３ Ｔ梁 时 ， ２ｍ 原说明书 中要求主机 ５轴第一轮 中心到胸 墙（ 或梁前端 ） 的距 离 Ｌ＝ ．７ｍ， ２ ４ 现场操作过程 中发现 ， 如果按照
．７Ｉ ｎ进行对位 ， ０号柱 将不 能完全 压到 支撑 垫石 上 ， 在 一定 存 专 桥 ９５ ７ ３梁的倒 运和架设 。由于铁路 架桥机具 有边架 Ｔ梁边 铺 ２ ４ 安全 隐患 ， 故我公 司在施 工 中根据 实 际情况将 调 整为 ２ ６ ． ０ｍ， 设轨排 的特点 ， 在铁路建设 中得到 了广泛运用 。由我公 司担负施
１ Ｔ １ ５型架桥 机 简介 Ｊ６
Ｔ １５型架桥 机 由主机 （ Ｊ６ 简称 １号车 ） 机 动平 车 （ 、 简称 ２号 车） 以及 倒装龙 门吊三部分 构成 ，Ｊ６ Ｔ １５型架桥机采用 主机定位 架 梁， 机动平车运送梁 片 ， 门 吊倒 装梁 片 的作 业方 式 ， Ｊ６ 龙 Ｔ １５架桥
ｍ为宜 。支腿油缸 下部 需垫枕 木 ， 枕木 高度 必须 高于 最大 １ ｍ ｈ 自行最大爬坡度 １％ ， ２ｋ ／ ， ６ ｏ自行状态 时重心高度 ２ ４ｍ。 体上升 ５ｍ ． 同时用木板抄平 ， 严禁 支腿 直接压轨道 。 ２号机动平 车额定 载重量 １５ｔ整机 重量 ８ ； 大轮廓尺 寸 轨道高度 ， ６ ， ５ｔ最 ３ ３ ５ ｍ ×２ ｍ， 机 通 过 最小 曲线 半 径 １０ ｍ， ０ｍ× ． 单 ８ 自行 速度 １ ｍ ｈ 重载最大爬坡度 １％ 。 ２ｋ ／ ， ６ ｏ 由于本线共架设 ４ ５孔桥 ， 度 ２ ７ 跨 ４ｉ ｎ的桥梁只有 ２ ２孔 ， 占全 部架设量 ４ ６ ， 了避免频 繁升降 １号柱 与 ２号柱 高度 ， ．％ 为 我公司
TJ165架桥机技术全参数
架桥机技术参数TJ165型铁路架桥机技术要求1.使用范围和用途：用于新建和旧线改造时速200公里以下客货共线T型梁（通桥2201，2101梁）、铁路32m及以下混凝土梁、专桥9753梁的倒运和架设。
能够方便进行曲线铺轨架梁和变跨架梁，能够满足隧道口架梁和隧道内架梁，满足机上空中移梁横移量要求，并能够满足铁路货物运输限界要求。
架桥机按照我国现行相关标准进行设计，满足《新建时速200公里客货共线铁路设计暂行规定》、《起重机试验规范和程序》等要求。
2.工作条件2.1工作海拔高度：≤2000m2.2工作环境温度：-20℃～+50℃2.3工作环境最大风力：工作状态6级；非工作状态11级。
2.4夜间运行和施工有足够的灯光照明。
3、主机部分3.1类型：自轮走行，单臂式，简支架梁。
可架设16m、20m、24m、32m混凝土梁、专桥9753梁、新建时速200公里客货共线T型梁（通桥2201梁、2101梁）梁片横移一次到位。
（架桥机各种作业工况描述见TJ165型架桥机简介）3.2正常架桥最小架梁曲线半径：600m拨道架桥最小架梁曲线半径：300m3.3允许通过最小曲线半径：180m3.4额定起重量（吨）：1653.5自重（吨）：2553.6架梁效率：3孔/8小时3.7自行速度： 0～12Km/h3.8自行最大爬坡能力：16‰3.9长途挂运：挂运速度：80Km/h3.10超限等级：2级超限3.11零号柱中心最大摆动量（左右各）：2000mm3.12梁片最大横移量（左右各）：≮1150mm3.13外形尺寸（长X宽X高）（mm）：工作状态：64000X4800X7360自行状态：52500X3870X5420运输状态：28000X3640X3900有效内净空（净宽X净高）：3200X33003.14吊梁小车吊梁升降速度（m/min）:0.633.15吊梁小车走行速度（m/min）: 6.03.16拖梁小车拖拉速度（m/min）: 6.03.17吊轨小车起重量：（ t）: 15X23.18吊轨小车升降速度（m/min）:4.53.19吊轨小车走行速度（m/min）: 19.33.20机臂全悬时前端下挠度（mm）：≯6003.21铺轨时机臂前端下挠度（mm）：≯4003.22轴重（最大）自行状态(t)：28.5半悬臂走行（t）：33简支架梁最大轴重：（t）30（有支腿）铺轨轴重（t）：不考虑支腿作用：37（轨排重量20t）考虑支腿作用：29.8（轨排重量20t）长途挂运（t）：18.03.23动力系统3.23.1柴油发电机组1套（150kw）3.23.2柴油机型式:风冷3.23.3规格型号及生产厂家:柴油机型号：F12L413F（4冲程、风冷、道依斯150kw）发电机型号：HC1274H13(斯坦福168 KW)生产厂家: 渭阳柴油机厂3.23.4柴油发电机组功率:150kw3.23.5废气排放等级：欧Ⅱ3.23.6缸径X冲程: 125X130（㎜）3.23.7噪声等级：89分贝3.23.8燃油箱容量：3000升3.24转向架采用前5后4轴,前转向架为专用焊接转向架, 后转向架为提速转向架。
TJ165架桥机长寿长江大桥小间距铺架施工技术
TJ165架桥机长寿长江大桥小间距铺架施工技术渝涪二线长寿长江大桥紧临既有线，该项目小间距铺架为二级施工，采用TJ165铁路架桥机在封锁点内完成。
施工结合TJ165架桥机特点及长寿长江大桥施工要求，为小间距铺架施工提供技术保障。
标签：TJ165架桥机；小间距；铺架施工；技术特点1工程概况长寿长江大桥全长898.24米，中心里程K78+594.98，采用24.82m+24.76m+32.75m+32.73m+32.71m简支梁+（144.96+192+192+144.96）m 钢桁架梁+32.7m+32.75m简支梁。
该桥系双线铁路桥，Ⅰ级铁路。
本桥渝端位于曲线半径800m的曲线上，线间距为7.46m；涪端位于直线上，线间距为4.0m。
2 工程特点2.1 线间距小、紧邻既有电气化铁路，既有线行车、架梁作业安全风险巨大；2.2 架设T梁为2015型，吊梁小车不能垂直起吊，需增设辅助方木块进行支撑，落梁时必须在不摘钩的情况下进行串绳，施工工艺比较特殊；2.3 架桥机过孔时因受接触网框架及钢桁梁梁面限制（第五孔），必须精确对位；2.4 架梁作业均需在封锁点内完成，要求施工准备工作充分、施工组织严密、工序衔接紧凑，同时克服夜间施工或下雨的不利因素；2.5 因封锁点时间非常有限，为确保点内完成施工任务，架桥机工况必须良好，桥机维修、保养必须全面到位。
3 主要大型设备尺寸表4 施工工艺4.1 施工工艺流程图根据每个封锁点只有3小时的施工要求，结合TJ165架桥机施工特点，将每孔梁的铺架施工分2个封锁点完成。
第1个封锁点架桥机进行铺轨（第一孔梁无此项）、过孔作业（图1）；第2个封锁点架桥机进行架梁作业，并在点内完成架桥机操作室归位、工机具加固等防护措施（图2）。
梁体连接板焊接在点外完成。
图1 封锁3小时铺轨排、架桥机过孔关键工序流程图4.2 封锁架梁施工方法4.2.1 立换装龙门架提前将2台换装龙门架安装在线间距大于5m，曲线半径大于1200m的地段上，保证龙门架支立稳固。
探析TJ165架桥机在大坡度线路上的架梁技术
探析TJ165架桥机在大坡度线路上的架梁技术摘要：本文通过结合某大桥工程施工情况，探析tj165架桥机在大坡度线路上的架梁技术及作业流程，以及架梁技术中存在的细节问题，希望可以有效的避免安全事故的发生，保证整体桥梁的质量问题。
关键字：tj165架桥机大坡度架梁技术一、工程概论：某大桥工程中心里程为jdk001+557.463，全长达到了583.555m，属于单线桥。
全桥孔跨布置属于14-32m+2-24m+2-32类型简支t梁，除了第五梁属于直线梁之外，其余梁都属于曲线梁，曲线作业的半径达到了600m，全桥上坡度为22‰，曲线半径偏小，纵坡较大，在这种特殊的小半径曲线大坡度线路上进行架梁施工难度较大，为了保证架梁作业成功，维护操作安全，需要采用正确的应对措施。
该大桥工程设计梁重为139.3吨左右，采用时速为160km/h客货共线铁路预制后张法进行简支t梁，采用火车运输的方式将t梁送至第三道口待命，之后采用吊车作业将梁列从第五道岔推进工程线上，使用换装龙门换装运梁平车的方式进行运梁作业，但考虑到运梁平车需要在22‰的坡度上运行，单凭运梁平车动力驱动或许不够，需要采用内燃机连挂推送的方式，综上原因，工程决定采用tj165架桥机进行桥梁架设作业。
二、tj165架桥机tj165架桥机由主机、机动平车及倒装龙门吊三部分组成，其中主机被称为1号车，机动平车被称为2号车。
在tj165架桥机中，主机主要负责定位架梁，机动平车则负责运送梁片，倒装龙门吊进行梁片作业，其结构可以用下面示意图进行表示：tj165架桥机结构图tj165架桥机的主机额定起重量为165t，总质量为255t，正常架设梁片的最小曲线半径为600m，自行速度最大为12km/h，最大自行爬坡度为16‰，工作状态外形尺寸为64m×4.8m×7.36m；机动平车整机重量为85t，额定载重量为165t，自行速度为12km/h，最大重载爬坡度为16‰；最大轮廓尺寸为30m×3.5m×2m，单机通过的最小曲径为180m的半径；龙门吊单台总重为13.2t，额定起重量85t，柴油功率为42kw。
