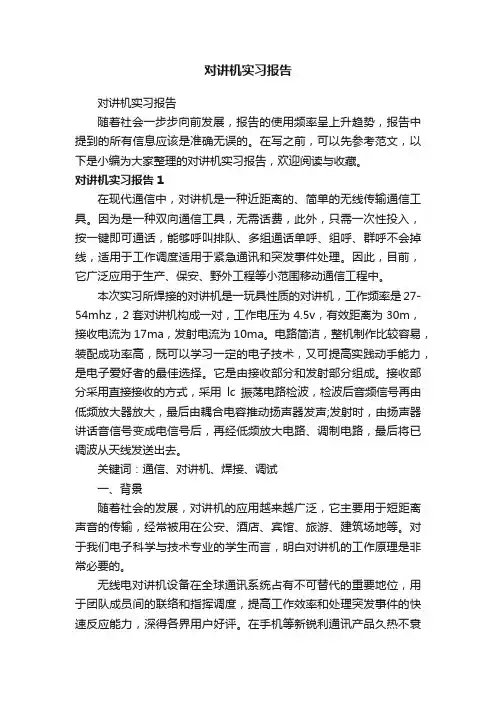

对讲机实习报告
对讲机实习报告对讲机实习报告随着社会一步步向前发展，报告的使用频率呈上升趋势，报告中提到的所有信息应该是准确无误的。
在写之前，可以先参考范文，以下是小编为大家整理的对讲机实习报告，欢迎阅读与收藏。
对讲机实习报告1在现代通信中，对讲机是一种近距离的、简单的无线传输通信工具。
因为是一种双向通信工具，无需话费，此外，只需一次性投入，按一键即可通话，能够呼叫排队、多组通话单呼、组呼、群呼不会掉线，适用于工作调度适用于紧急通讯和突发事件处理。
因此，目前，它广泛应用于生产、保安、野外工程等小范围移动通信工程中。
本次实习所焊接的对讲机是一玩具性质的对讲机，工作频率是27-54mhz，2套对讲机构成一对，工作电压为4.5v，有效距离为30m，接收电流为17ma，发射电流为10ma。
电路简洁，整机制作比较容易，装配成功率高，既可以学习一定的电子技术，又可提高实践动手能力，是电子爱好者的最佳选择。
它是由接收部分和发射部分组成。
接收部分采用直接接收的方式，采用lc振荡电路检波，检波后音频信号再由低频放大器放大，最后由耦合电容推动扬声器发声;发射时，由扬声器讲话音信号变成电信号后，再经低频放大电路、调制电路，最后将已调波从天线发送出去。
关键词：通信、对讲机、焊接、调试一、背景随着社会的发展，对讲机的应用越来越广泛，它主要用于短距离声音的传输，经常被用在公安、酒店、宾馆、旅游、建筑场地等。
对于我们电子科学与技术专业的学生而言，明白对讲机的工作原理是非常必要的。
无线电对讲机设备在全球通讯系统占有不可替代的重要地位，用于团队成员间的联络和指挥调度，提高工作效率和处理突发事件的快速反应能力，深得各界用户好评。
在手机等新锐利通讯产品久热不衰的今天，对讲机的功能仍是不可替代的。
对讲机声音的传播要依靠电磁波来完成。
电磁波是由电磁震荡产生的。
发射功率的大小直接影响到对讲机发射信号的强弱，同时对讲机之间的功率是否匹配将直接影响传输距离的远近。

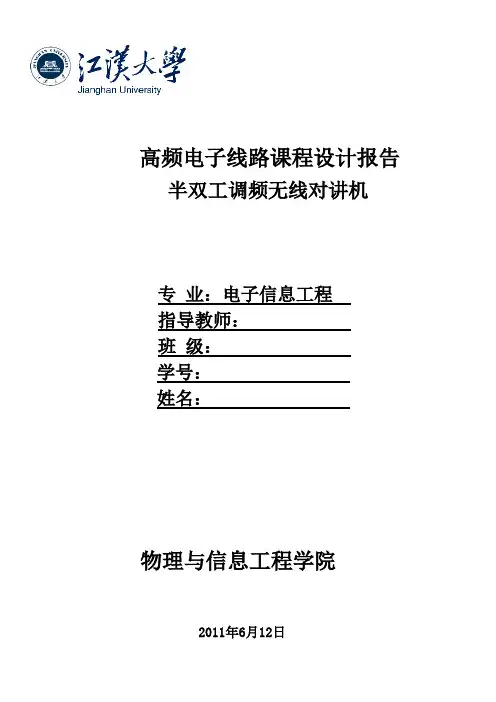

半双工调频无线对讲机
高频电子线路课程设计报告半双工调频无线对讲机专业：电子信息工程指导教师：班级：学号：姓名：物理与信息工程学院2011年6月12日目录一、设计目的 (3)二、设计内容 (3)2.1完成调频发射机整机联调 (3)2.2完成调频接收机整机联调 (3)2.3进行调频发送与接收系统联调 (3)三、设计原理 (3)3.1 FM发射机实验 (3)3.2 FM接收机实验 (4)3.3联合调试 (4)四、在设计过程遇到的问题以及解决方法5五、设计收获和体会 (6)六、参考文献 (7)摘要无线电对讲机是一种无线的可在移动中使用的一点对多点进行通信的终端设备，可使许多人同时彼此交流，使许多人能同时听到同一个人说话，但是在同一时刻只能有一个人讲话。
这种通信方式和其它通信方式有不同的特点：即时沟通、一呼百应、经济实用、运营成本低、不耗费通话费用、节约使用方便，同时还具有组呼通播、系统呼叫、机密呼叫等功能。
本课程设计了一款半双工调频无线对讲机，半双工对讲机系统具有通信效率高，所需硬件少，使用方便等优点，是实用性强的通信设备，在某些场合完全可以代替电话，相当实惠，无线电对讲机和其它无线通信工具（如手机）其市场定位各不相同，难以互相取代。
无线电对讲机决不是过时的产品。
它还将长期使用下去。
随着经济的发展，社会的进步，人们更关注自身的安全、工作效率和生活质量的提高，对无线电对讲机的需求也将日益增长。
公众对讲机的大量使用，更促进了无线电对讲机和有线电话机一样成为人们喜爱和依赖的通信工具。
关键字：无线对讲机半双工通信一、设计目的1.1在模块实验的基础上掌握调频发射机、接收机，整机组成原理，建立调频系统概念。
1.2掌握系统联调的方法，培养解决实际问题的能力。
二、设计内容2.1完成调频发射机整机联调。
2.2完成调频接收机整机联调。
2.3进行调频发送与接收系统联调。
三、设计原理3.1 FM发射机实验：3.1.1将模块10的S1的2拨上，即选通音乐信号，经U4放大J6输出，调节W2使J6处信号峰-峰值为200mV左右。

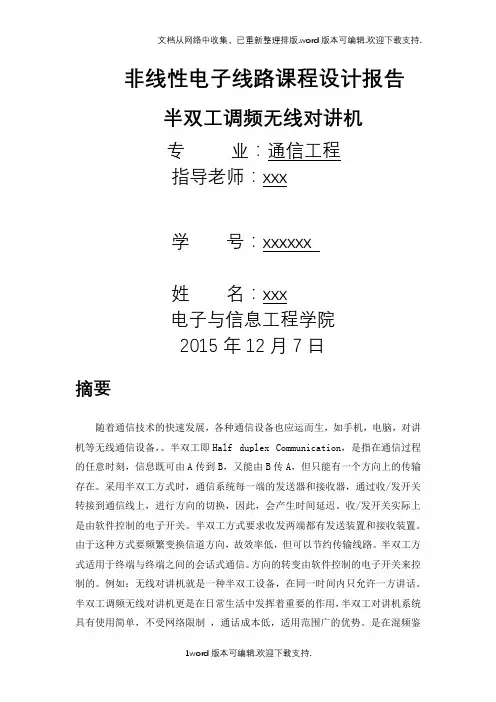

半双工调频对讲机
非线性电子线路课程设计报告半双工调频无线对讲机专业：通信工程指导老师：xxx学号：xxxxxx姓名：xxx电子与信息工程学院2015年12月7日摘要随着通信技术的快速发展，各种通信设备也应运而生，如手机，电脑，对讲机等无线通信设备，。
半双工即Half duplex Communication，是指在通信过程的任意时刻，信息既可由A传到B，又能由B传A，但只能有一个方向上的传输存在。
采用半双工方式时，通信系统每一端的发送器和接收器，通过收/发开关转接到通信线上，进行方向的切换，因此，会产生时间延迟。
收/发开关实际上是由软件控制的电子开关。
半双工方式要求收发两端都有发送装置和接收装置。
由于这种方式要频繁变换信道方向，故效率低，但可以节约传输线路。
半双工方式适用于终端与终端之间的会话式通信。
方向的转变由软件控制的电子开关来控制的。
例如：无线对讲机就是一种半双工设备，在同一时间内只允许一方讲话。
半双工调频无线对讲机更是在日常生活中发挥着重要的作用，半双工对讲机系统具有使用简单，不受网络限制，通话成本低，适用范围广的优势。
是在混频鉴频等技术的基础上，利用无线电通信原理研发的一种通信方式，半双工对讲机，从电路工作形式上来讲，仍然属于单工工作方式。
严格的讲，半双工对讲机应该属于变形单工对讲机电路。
本系统的功能在于通话工程，无线对讲机的特点是可供小型单位作内部电话使用，此外由于采用成品无线模块，从而使制作变得很简单，成本也很低。
对讲机实现了内部的通话，为人们的日常生活带来了极大的方便，值得进一步推广。
，有着很好的发展前景。
希望这项技术的研究能为人们以后的生活以及工作带来更大的便利，为人们提供更为舒适完美的生活方式。
【关键词】:对讲机，半双工，调频基本要求本次实验要求：本次实验要求设计一套半双工调频对讲机【要求一】共同使用一个载波信道，发射与接收频率均为10.7MHZ【要求二】公用一根天线【要求三】使用同一振荡器实现本振【要求四】调制信号的频率为4.7MHZ，，载波信号的频率为10.7MHZ【要求五】组装接收和发射电路【要求六】实现调频系统的联调由天线发射。
对讲机实验报告
对讲机实验报告对讲机实验报告一、引言对讲机是一种便捷的通信工具，它可以在不同地点的人之间进行语音交流。
在本次实验中，我们对对讲机的原理和使用进行了深入研究。
本报告将介绍实验的目的、方法、结果和讨论。
二、实验目的本次实验的目的是探究对讲机的工作原理，并了解其在通信领域的应用。
通过实际操作对讲机，我们可以更好地理解其功能和优势。
三、实验方法我们使用了两台对讲机进行实验。
首先，我们确认两台对讲机处于相同的频道，并设置相同的码率。
然后，我们选择了不同的距离，从近距离到远距离进行通信测试。
在测试过程中，我们记录了通信质量和信号强度。
四、实验结果在实验中，我们发现对讲机的通信质量和距离之间存在一定的关系。
当距离较近时，通信质量较好，声音清晰可辨。
然而，随着距离的增加，信号逐渐衰减，通信质量下降。
在远距离通信时，有时会出现杂音和信号丢失的情况。
五、实验讨论对讲机的通信质量受到多种因素的影响。
首先，环境因素如建筑物、地形和天气等都会对信号传输产生影响。
其次，电磁干扰也会影响对讲机的通信效果。
此外，对讲机的天线质量和功率也会对通信质量产生影响。
六、对讲机的应用对讲机在各个领域都有广泛的应用。
在建筑工地上，工人可以通过对讲机进行快速、实时的沟通，提高工作效率和安全性。
在旅游业中，导游可以通过对讲机向游客传递信息，方便管理和组织。
此外，对讲机还被广泛应用于紧急救援、物流配送等领域。
七、对讲机的优势和不足对讲机相比于手机等通信工具，具有一些独特的优势。
首先，对讲机的通信范围更广，适用于需要大范围通信的场合。
其次，对讲机的操作更简单，不需要拨号等繁琐步骤。
然而，对讲机也存在一些不足之处，如通信质量受到环境和距离的限制，无法进行文字和图像传输等。
八、结论通过本次实验，我们深入了解了对讲机的工作原理和应用。
对讲机作为一种便捷的通信工具，在各个领域都有广泛的应用前景。
我们也认识到对讲机的一些限制，这将促使我们在实际使用中更加合理地选择通信工具。
半双工对讲机实验
第一章概述1.1 课题的目的和意义1.1.1 目的：1.是自己通过对调频对讲机的安装与调试，能对所学过的高频电路原理知识及各单元的。
电路式，各电路间的耦合方式及信号传送波形和结果，有更深了解。
2.培养实践技能，提高分析和解决实际问题的能力。
3.提高了我查阅资料的能力，提高了我们科学研究的能力。
1.1.2 意义：手持式无线对讲机这是一种体积小、重量轻、功率小的无线对讲机，适合手持或袋袭，便于个人随身携带，能在行进中进行通信联系，其功率一般不超过5w.该机是个近距离的各种场合下流动人员之间的通信联系.在无线电话机的系列中,手持式无线电"对讲机”的应用数量及品种最多的.意义在两个方面.第一,掌握对讲机的工作原理以及对讲机的各个组成部分的原理、功能用途等；第二，锻炼自己的实际能力，要从实际出发，选择适合自己的元器件，要求从生产和适用价值等方面去考虑。
此课程设计的课题为半双工调频无线对讲机要求利用模拟电路和高频电子线路的相关知识用所提供的元件来完成对输入的语音信号的进行调频然后通过耳机接收该语音信号。
使学生在模块实验的基础上掌握调频发射机接收机整机组成原理建立调频系统概念。
掌握系统联调的方法培养解决实际问题的能力。
1.2 课题的内容与要求1.2.1内容：（1）、根据外观辨认三极管的管脚和极性，用万用表检测验证后在面包板上组装由三极管构成的前置放大器。
①接通电源后测量ICQ、UCEQ，判断工作点是否正常。
②用函数发生器输入幅度为20mV、频率为50~500Hz的正弦信号，用示波器观察失真情况并测出放大倍数。
（2）、组装LM386及其外围电路并检查确保无误。
（3）、接通电源，在放大器输入端输入幅度为20mV、频率为50~500Hz的正弦信号，分别接通BA、BB，喇叭应发出音响，调RP，观察输入强度的变化。
（4）、S分别置A讲、B讲，试验对讲机功能是否正常1.2.2 要求： 1.发射频率50MHZ左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十九半双工调频无线对讲机
通信2班陶彦任201208030216
一、实验目的
1、在模块实验的基础上掌握调频发射机、接收机，整机组成原理，建立调频系统概念。
2、掌握系统联调的方法，培养解决实际问题的能力。
二、实验内容
1、完成调频发射机整机联调。
2、完成调频接收机整机联调。
3、进行调频发送与接收系统联调。
三、实验原理
半双工是指接收与发送共用一个载波信道，但同一时刻只能发送或只能接收的传输方式，半双工调频对讲机组成原理框图发射机由音源，音频放大，调频、上变频、高频功放等电路组成。
接收机则由高放，下变频、中频放大、鉴频、音频功放、耳机等部分组成。
发送与接收频率同为10.7M，公用一根天线。
收发的切换依靠10号板的J1完成.J1在没有按下去的情况下为接收状态，按下去为发送。
为了避免自身的发送对接收的干扰，所以加入了电源控制。
电源控制的作用是当接收电路工作时，发送电路关闭，反之亦然。
调频发射机的工作原理是：音源经音频放大进行调频（LC调频
振荡器产生频率f0=4.5MHZ的中频振荡，变容二极管线性调频）后输出FM信号f1 （最大频偏Δf m=±20KHZ，整个发射机的频率稳定度由该级决定）;进入混频级,本机振荡器输出的另一高频信号
f2(6.2MHZ）亦进入混频级，则混频级的输出为含有f1、f2、(f1+ f2)、(f2-f1)等频率分量的信号；混频级的输出接调谐回路选出高频信号(f2 + f1)，经功率激励级放大的信号进入末级功放进行功率放大，使负载(天线)上获得满足要求的发射功率。
如果要求整机功率较高，如要求ηA ＞50%，应采用丙类功率放大器。
调频发射机的主要技术指标有：
1．发射功率
发射功率PA一般是指发射机输送到天线上的功率。
只有当天线的长度与发射机高频振荡的波长λ相比拟时，天线才能有效地把载波发射出去。
若接收机的灵敏度UA = 2μV，则通信距离s与发射功率PA的关系为
2．工作频率或波段
发射机的工作频率应根据调制方式，在国家或有关部门所规定的范围内选取。
3．总效率
发射机发射的总功率PA与其消耗的总功率之比称为发射机的总效率ηA：
ηA = PA /
4．非线性失真
当最大频偏Δf m 为75kHz，调制信号的频率为100～7500Hz 时，要求调频发射机的非线性失真系数r应小于1%。
5．杂音电平
调频发射机的寄生调幅应小于载波电平的5%～10%，杂音电平应小于-65dB。
调频接收机的工作原理：天线接收到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本机振荡器输出的另一高频信号f2亦进入混频级，则混频级的输出为含有f1、f2、(f1+ f2)、(f2-f1)等频率分量的信号。
混频级的输出接调谐回路选出中频信号(f2-f1)，再经中频放大器放大，获得足够高的增益，然后经鉴频器解调出低频调制信号，由低频功放级放大。
调频接收机的主要技术指标有：
1．工作频率范围
接收机可以接收到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
2．灵敏度
接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的
大小来表示，接收的输入信号越小，灵敏度越高。
调频广播收音机的灵敏度一般为5~30μV。
3．选择性
接收机从各种信号和干扰中选出所需信号(或衰减不需要的信号)的能力称为选择性，单位用dB(分贝)表示，dB数越高，选择性越好。
调频收音机的中频干扰比应大于50dB。
4．频率特性
接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般200KHZ。
5．输出功率
接收机的负载输出的最大不失真(或非线性失真系数为给定值时)功率称为输出功率。
四、电路原理框图
五、TX实验结果波形
六、RX实验结果波形。
