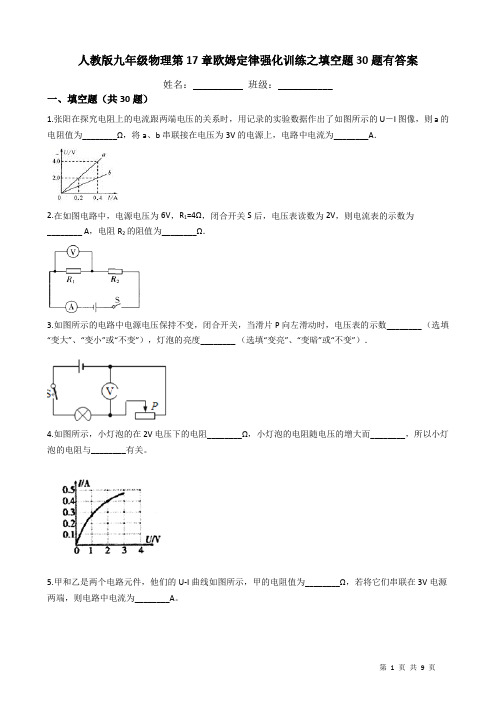

人教版九年级物理第17章欧姆定律强化训练之填空题30题有答案
人教版九年级物理第17章欧姆定律强化训练之填空题30题有答案姓名：__________ 班级：___________一、填空题（共30题）1.张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U－I图像，则a的电阻值为________Ω，将a、b串联接在电压为3V的电源上，电路中电流为________A．2.在如图电路中，电源电压为6V，R1=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为________ A，电阻R2的阻值为________Ω．3.如图所示的电路中电源电压保持不变，闭合开关，当滑片P向左滑动时，电压表的示数________ （选填“变大”、“变小”或“不变”），灯泡的亮度________ （选填“变亮”、“变暗”或“不变”）．4.如图所示，小灯泡的在2V电压下的电阻________Ω，小灯泡的电阻随电压的增大而________，所以小灯泡的电阻与________有关。
5.甲和乙是两个电路元件，他们的U-I曲线如图所示，甲的电阻值为________Ω，若将它们串联在3V电源两端，则电路中电流为________A。
6.两个定值电阻，甲标有“10Ω 2A”，乙标有“20Ω 0.5A”．如将它们串联起来，电路中允许通过的最大电流是________ A，如将它们并联，电路两端允许的最大电压________V 。
7.在某一温度下，两上电路元件A和B中的电流与其两端电压的关系如图所示。
则由图可知，元件A的电阻为________Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是________A。
8.在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R2的阻值是________．9.（2014•南京）如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为________ V，R2的阻值为________Ω．10.在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将________（选填“增大”“减小”或“不变”）。
人教版九年级物理第十七章欧姆定律单元练习(含答案)
物理第十七章欧姆定律单元练习一、填空题1. 欧姆定律的内容是：___________________________________________。
用公式表示为：________________。
2．当加在某导体两端的电压为6V时，通过导体的电流为0.5A，则该导体的电阻为_______Ω；若加在该导体两端的电压增为12V，则该导体的电阻为_____Ω。
3．用电压表和电流表分别测定三个不同阻值的定值电阻R1、R2、R3所得出的电压与电流的关系图线分别如左图中的l、2、3三条直线所示。
根据图线可判断三个电阻中___ ____阻值最大；白炽灯泡用久了灯丝会变细，是由于钨丝在高温下发生了_____________的缘故4、两电阻R1和R2，若将它们并联接入电路中，通过电流之比I1∶I2=1∶2,则两电阻阻值之比R1∶R2=,若将这两个电阻串联接入电路中，则它们两端的电压之比U1∶U2＝。
5.如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。
6．两个灯泡L1和L2串联，电流表测电流，电压表测灯L1的电压，当开关S闭合后，若电压表的示数为零，这可能是灯L1出现了______，也可能是L2出现__________故障，若电流表没有示数，而电压表有较大的示数，其故障可能是________________。
7、在如图电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是V，通过R2的电流是A，电路中的总电阻R总是Ω．8.如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电流表示数将电压表示数将。
(三空均选填“变大”、“变小”或“不变”)。
9.如图为某种灯泡的电流I与电压U的关系图象。
若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
第17章《欧姆定律》章节复习资料【A1】 【含解析】
第17章《欧姆定律》章节复习资料【A1】一．选择题（共10小题）1．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零2．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：93．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2C．R1＜R2D．无法确定4．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A5．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小6．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小7．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A．当油面高度升高时，油量表示数减小B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大D．当油面高度降低时，电压表示数不变8．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A9．如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A．当S1，S2都断开时，示数为零，示数为零B．当S1，S2都闭合时，示数为3V，有示数C．当S1闭合S2断开时，示数为3V，有示数D．当S1断开S2闭合时，示数为零，示数为零10．在如图所示的电子压力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大C．滑动变阻器PB段R1的阻值随压力增大而增大D．把电压表改成压力计时表盘刻度均匀二．填空题（共10小题）11．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为V，R1的阻值为Ω．12．在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是，R1与R2两端的电压之比为．13．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R x是规格为“20Ω1A”的滑动变阻器．当R x的滑片处于最上端时，电路中的电流是A，此时油量表标示为0；当油面上升时，电路中的电阻将，电流将（以上两空选填“增大”或“减小”）．14．如图所示的电路，电源电压恒定，已知R0=40Ω、R=5Ω，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为V，通过R的电流是A．=4Ω，只闭合开关S1后，电压表的示数15．在如图所示的电路中，电源电压为6V，R为4V，则电流表的示数为A，电阻R2的阻值为Ω．若同时闭合开关S1、S2，则电流表的示数，电压表的示数（均选填“变大”、“变小”或“不变”）．16．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为，则电源电压是，R2电阻阻值为．17．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将，电压表示数与电流表A2示数的比值将（以上两空选填“变大”、“变小”或“不变”）．18．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值，触摸点P到屏下端的距离（均填“增大”、“减小”或“不变”）．19．如图甲所示是电阻R和小灯泡L的U﹣I图象，由图可知电阻R的阻值是Ω；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为V．20．小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2，它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比；如把它们并联在电路中，则通过电阻的电流之比为．三．多选题（共4小题）21．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断不正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示数变大时，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线22．小明同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据可以得到的正确结论是（）A．电阻一定时，电流随电压的增大而增大B．电阻一定时，电压随电流的增大而增大C．电压一定时，电阻随电流的增大而减小D．电压一定时，电流随电阻的增大而减小23．在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器的滑片由中点向右移动时，下列判断中正确的是（）A．电流表的示数减小B．电流表的示数增大C．电压表的示数增大D．电压表的示数不变24．研究电流跟电压、电阻关系如图示，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步中，实验要求是（）A．调节R1的滑片到不同位置B．保持R两端的电压不变C．保持电路中电流不变D．保持R不变四．实验探究题（共1小题）25．某同学在“伏安法测电阻”实验中，所用电源电压保持不变，滑动变阻器上标有“20Ω2A”字样．他正确连接电路，实验步骤正确，闭合电键后，电压表、电流表示数如图甲所示（1）图乙是该同学实验电路图，请你在（答题纸的相应位置）图中补上所缺导线，并标出电压表的正负（“+”、“﹣”）接线柱；闭合电建前，应将滑片P移到最（选填“左”或“右”）端；（2）电压表读数为V，电流表读数为A，由该组数据的R x的阻值为Ω．五．计算题（共5小题）26．如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：（1）通过电阻R1的电流；（2）电阻R2的阻值．27．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？28．在如图所示的电路中，R1的阻值为50Ω，R2的阻值为75Ω，闭合电键S，电流表A1的示数为0.24A，求：（1）电压表V的示数；（2）电流表A2的示数；（3）电路的总阻值R．29．如图（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，闭合电键S，电流表A的示数如图（b）所示．求：（1）图（b）所示电流表A的示数，并简述理由；（2）R2的阻值．30．在如图所示的电路中，电源电压U=4V，电阻R1=20Ω．闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数为0.6A，求：（1）电流表A1的示数；（2）滑动变阻器连入电路的阻值．第17章《欧姆定律》章节复习资料【A1】参考答案与试题解析一．选择题（共10小题）1．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零【解答】解：AB、影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故AB 错误；C、由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；D、电阻是导体本身的一种属性，与所加电压无关，故D错误．故选C．2．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：9【解答】解：由电路图可知，甲、乙同时为电压表，闭合开关S1、S2时，两电阻串联，电压表甲测R1两端电压，电压表乙测R2两端电压；通过两电阻的电流I相同，由I=可知，两电阻阻值之比：===，两电表都是电流表，只断开开关S2，两电阻并联，电流表甲测R2的电流，乙测R1的电流，两电阻并联，它们两端的电压U相等，通过两电表的电流之比：===，故B正确；故选B．3．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2 C．R1＜R2D．无法确定【解答】解：由U﹣I图象（见下图）得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2．故选A．4．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.3A，则电压表的示数：U R=IR=0.3A×10Ω=3V，故C错误；（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：I′===0.6A，故D错误．故选B．5．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．6．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小【解答】解：如图，电阻R1与滑动变阻器并联，当滑动变阻器的滑片P向右移动时，①因为电源电压保持不变，电压表测量并联支路电压或电源电压，故电压表V的示数不变；②滑动变阻器R2与电阻R1并联，电流表A2测量通过电阻R1的电流，当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，电流表A2示数不变，当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，由I=可知，电流减小，又因为电流表A1测量干路上的电流，所以电流表A1示数变小，故ABD错误，C正确．故选C．7．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A．当油面高度升高时，油量表示数减小B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大D．当油面高度降低时，电压表示数不变【解答】解：由电路图可知，两电阻串联，油量表（电流表）测电路中的电流，电压表测R′两端的电压．（1）当油面上升时，R接入电路的电阻变小，电路中的总电阻R变小，电源电压不变，由于I=可知，电路中的电流I变大，油量表的示数变大，电阻R′阻值不变，由U=IR可知，R′两端的电压变大，电压表示数变大，故A错误；B正确；（2）当油面下降时，R接入电路的电阻变大，电路中的总电阻R变大，电源电压不变，由于I=可知，电路中的电流I变小，油量表的示数变小，电阻R′阻值不变，由U=IR可知，R′两端的电压变小，电压表示数变小，故CD错误；故选B．8．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A【解答】解：由图示电路图可知，甲、乙均为电压表，闭合S1、S2时，两电阻串联，甲测R1两端电压，乙测两电阻串联电压，已知：U甲：U乙=1：3，则：U乙=3U甲，两电阻串联，通过两电阻的电流I相等，两电阻之比：=====，R2=2R1=20Ω，甲、乙均为电流表时，仅闭合S1，两电阻并联，乙测通过R1的电流，甲测干路电流，两电流表示数：I甲=+=+=0.9A，I乙===0.6A．故选C．9．如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A．当S1，S2都断开时，示数为零，示数为零B．当S1，S2都闭合时，示数为3V，有示数C．当S1闭合S2断开时，示数为3V，有示数D．当S1断开S2闭合时，示数为零，示数为零【解答】解：A、由图示电路图可知，当S1，S2都断开时，电路断路，电路电流为零，电流表示数为零，电压表直接接在电源两端，电压表示数等于电源电压3V，故A错误；B、由图示电路图可知，当S1，S2都闭合时，电阻R1被短路，只有电阻R2接入电路，电压表测电源电压，电压表示数为3V，电流表测电路电流，电流表有示数，故B正确；C、由图示电路图可知，当S1闭合S2断开时，两电阻串联接入电路，电压表测电阻R2两端电压，电压表示数小于电源电压3V，故C错误；D、由图示电路图可知，当S1断开S2闭合时，电路断路，电路电流为零，电流表示数为零，电压表接在电源两端，电压表示数等于电源电压3V，故D错误；故选B．10．在如图所示的电子压力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大C．滑动变阻器PB段R1的阻值随压力增大而增大D．把电压表改成压力计时表盘刻度均匀【解答】解：由图示电路图可知，滑动变阻器阻值全部接入电路，电流表测电路电流，电压表测滑动变阻器下半部分电压，压力增大时滑片向下移动，与电压表并联部分电阻阻值变小；A、压力增大时，电路总电阻保持不变，电源电压不变，由欧姆定律可知，电路电流不变，电流表示数不变，故A错误；B、压力增大时，滑片向下运动，与电压表并联部分电阻变小，电压表示数变小，故B错误；C、随压力增大，滑片向下移动，滑动变阻器PB段电阻R1的阻值减小，故C错误；D、设滑动变阻器总电阻为R，电路电流：I=，电压表示数：U V=IR1=R1，U与R是定值，电表示数与R1成正比，把电压表改成压力计时表盘刻度均匀，故D正确；故选D．二．填空题（共10小题）11．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为6V，R1的阻值为5Ω．【解答】解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=1.2A，根据欧姆定律可得，电源的电压：U=I1R1=1.2A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由右图可知，I2=0.4A，U2=4V，滑动变阻器的最大阻值：R2===10Ω，串联电路中总电压等于各分电压之和，电源的电压：U=I2R1+U2=0.4A×R1+4V，电源的电压不变，1.2A×R1=0.4A×R1+4V，解得：R1=5Ω，电源的电压U=1.2A×R1=1.2A×5Ω=6V．故答案为：6；5．12．在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是1：1，R1与R2两端的电压之比为5：2．【解答】解：∵两个电阻串联∴I1=I2，即：I1：I2=1：1，∴U1：U2=R1：R2=5：2故答案为：1：1，5：213．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R x是规格为“20Ω 1A”的滑动变阻器．当R x的滑片处于最上端时，电路中的电流是0.1A，此时油量表标示为0；当油面上升时，电路中的电阻将减小，电流将增大（以上两空选填“增大”或“减小”）．【解答】解：当油面上升时，滑动变阻器接入电路中的电阻变小，使电路中总电阻减小，电流增大，即电流表（油量表）示数增大；当R X的滑片处于最上端时，滑动变阻器接入电路的阻值最大，故电路中的电流为：I===0.1A．故答案为：0.1；减小；增大．14．如图所示的电路，电源电压恒定，已知R0=40Ω、R=5Ω，S1、S2都闭合时，电压表示数为9V；若只闭合S1时，电压表示数为1V，通过R的电流是0.2A．【解答】解：由电路图，S1、S2都闭合时，R0短路，电路为R的简单电路，电压表测电源的电压，所以则电源的电压U=9V；只闭合S1时，两电阻串联，电压表测R两端的电压，电流中电流I===0.2A，串联电路中电流处处相等，I=I R=0.2A，电压表示数：U V=U R=I R R=0.2A×5Ω=1V．故答案为：1；0.2．15．在如图所示的电路中，电源电压为6V，R1=4Ω，只闭合开关S1后，电压表的示数为4V，则电流表的示数为1A，电阻R2的阻值为2Ω．若同时闭合开关S1、S2，则电流表的示数变大，电压表的示数变大（均选填“变大”、“变小”或“不变”）．【解答】解：由图示电路图可知，只闭合S1，两电阻串联，电压表测R1两端电压，电流表测电路电流，电路电流：I==1A，由I=可知电阻R2的阻值：R2====2Ω；哟哟图示电路图可知，两开关都闭合时，电阻被R2短路，只有电阻R1接入电路，电压表测电源电压，电压表示数变大，电源电压不变，电路总电阻减小，由欧姆定律可知，电路电流变大，电流表示数变大．故答案为：1；2；变大；变大．16．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为0.2A，则电源电压是6V，R2电阻阻值为30Ω．【解答】解：由图示电路图可知，闭合S，断开S1时，电路为R1的简单电路，若再闭合S1时，两电阻并联，电流表测干路电流；通过电阻R2的电流：I2=I﹣I1=0.5A﹣0.3A=0.2A；由I=可知，电源电压：U=U1=I1R1=0.3A×20Ω=6V；由I=可知，电阻R2的阻值：R2===30Ω；故答案为：0.2A；6V；30Ω．17．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将不变（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将不变，电压表示数与电流表A2示数的比值将变大（以上两空选填“变大”、“变小”或“不变”）．【解答】解：根据电路图可知，灯泡滑动变阻器并联，电流表A1测量灯泡支路电流，电流表A2测量干路电流，电压表测量滑动变阻器两端电压；因为并联电路中各支路互不影响，因此，闭合开关，滑片向左移动时，灯泡亮度不变，即电流表A1的示数不变；当滑动变阻器滑片向左移动时，电压表测量的阻值变大，由欧姆定律的变形公式U=IR可知，电压表的示数将变大，由欧姆定律可知，滑动变阻器所在支路的电流变小，电流表A2测量干路电流，则电流表A2的示数变小，所以电压表示数与电流表A2示数的比值将变大．故答案为：不变；不变；变大．18．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值减小，触摸点P到屏下端的距离增大（均填“增大”、“减小”或“不变”）．【解答】解：∵R1、R2串联，∴通过两电阻的电流相等，当R1两端电压减小时，∵U=IR，∴R1的电阻在减小，从电路图可以看出R1的电阻减小，应该是增大到屏下端的距离．故答案为：减小；增大．19．如图甲所示是电阻R和小灯泡L的U﹣I图象，由图可知电阻R的阻值是5Ω；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为3V．【解答】解：由I=可知，电阻阻值：R===5Ω，由图示图象可知，电流I=0.4A时，U L=1V，U R=2V，电源电压：U=U L+U R=1V+2V=3V；故答案为：5；3．20．小敏在探究串、并联电路的电流、电压、电阻之间的关系时，用了两个阻值不同的电阻R1、R2，它们阻值之比是5：3，如果它们串联在电路中，则电阻两端的电压之比5：3；如把它们并联在电路中，则通过电阻的电流之比为3：5．【解答】解：（1）因为串联电路中的电流处处相等，由I=可知，电压：U=IR，根据U=IR得：U1=IR1，U2=IR2，则U1：U2=IR1：IR2=R1：R2=5：3．（2）因为并联电路两端相等，根据I=得：I1=，I2=，则I1：I2=：=R2：R1=3：5．故答案为：5：3；3：5．三．多选题（共4小题）21．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断不正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示数变大时，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线【解答】解：由图示电路图可知，指示灯与变阻器串联连接在电源上，电压表测滑动变阻器两端电压；A、当水位不变时，滑片位置不变，电路是通路，滑动变阻器两端电压不变，电压表示数不变，指示灯亮，故A 错误．B、当水位下降时，滑动变阻器接入电路的指针减小，滑动变阻器分压减小，电压表示数变小，电路总电阻减小，电路电流变大，灯泡实际功率变大，指示灯变亮，故B正确；C、当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头P向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C正确．D、若将电压表改装成水位计，则电压表零刻度线时，即滑杆P位于R的a端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误．本题选不正确的，故选：AD．22．小明同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据可以得到的正确结论是（）A．电阻一定时，电流随电压的增大而增大B．电阻一定时，电压随电流的增大而增大C．电压一定时，电阻随电流的增大而减小。
17章 《欧姆定律》填空
第十七章《欧姆定律》笔记填空一、基础部分：1、在探究I与U的关系时，条件是不变（不能选做此实验，小灯泡的电阻随温度升高而），然后移动滑片使两端电压增大，观察电流表的变化，从而得出：时，I 与成正比的结论。
所以，滑动变阻器的作用是。
（如下图）此电路图可以进行多个实验：①探究的关系(移动滑片，观察电流表和电压表)；②探究的关系（测一次后，更换R1，移动滑片使不变）；③测量的阻值（移动滑片多次测量）；④用替换R x，可测量小灯泡的（下一章学习）；2、在探究I与R的关系时，条件是保持不变（比如3V），然后改变（即5Ω换成10Ω），观察电流变化，从而得出I与R成的结论。
但是，5Ω换成10Ω后，电阻两端（即示数）增大了，所以，下一步应该，才能使（原因是R’变大，分压变，则○v就变，变回原来的3V）。
所以，滑动变阻器的作用是保持不变。
（提示：结论是与U成正比，与R成反比，不是，不是。
顺序不能颠倒）3、欧姆定律：内容：导体中的电流，跟导体两端的成正比，跟导体的成反比。
公式：应用欧姆定律解题时应注意的事项：公式变形为：U= ，R=①式中的I、U、R是同一个的，而且是同一的，已知其中，可求第三个。
②于I、U、R间的关系：①时，与U成正比；②时，与R成反比。
③对于公式R=U/I，认为R与U成正比，R与I成反比。
因为导体的电阻由、、横截决定，而与U和I。
对应于R=U/I的正确理解是：R在数值上等于U与I的，对于同一个电阻，U、I改变时，其比值R（与密度公式ρ=m/V一样）。
4、串联电路的电阻：①串联总电阻等于，即R总=②对于n个阻值为R的电阻串联，R总=③串联电路总电阻大于任意，电阻的串联相当于增加了④几个电阻串联，若其中一个电阻增大，则串联的总电阻。
5、并联电路的电阻：①并联电路的总电阻的等于各并联电阻的，即1/R总=（不使用此公式）②对于n个阻值为R的电阻R并联，R总=③几个电阻并联起来，总电阻比。
这是因为把导体并联起来，相当于了导体的横截面积。
人教版-物理-九年级全一册第十七章欧姆定律测试题(37题)
第七章：欧姆定律测试题(2)一、填空题： 1、德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压 ，跟导体的电阻 。
这就是著名的欧姆定律，用公式表示就是 。
2．如图1所示电路中，两只小灯泡完全相同．若将开关S1、S2断开，仅使BC 接通，两灯 联；若将开关S1、S2均闭合，使AB 和CD 分别接通，此时两灯 联。
3、小红做实验时，把一盏灯两端的电压从4V 增加到6V ，通过它的电流将从0.5A 增加到_______A ，这只灯的电阻值为_______Ω。
4、人体安全电压 V,一般通过人体的电流超过8mA 时，就会引发触电事故，请估算人体电阻至少应为 Ω。
5、如图2所示，是小辉自制的一个柠檬电池．当他把一只阻值为4Ω的小灯泡接入电路中时，测得通过小灯泡的电流为0.2A ，小辉由此可计算出柠檬电池两端的电压约为_____V ．6、不纯净的水是 体，因此用湿手扳开关、插拔插头等，容易使水流入开关内，使电流通过 流入大地，造成触电事故。
7、如图3所示，电源电压6V 保持不变，滑动变阻器的最大阻值为30Ω。
当S 闭合，滑片P 从a 端向变阻器的中点c 移动时，电压表的示数将 ，电流表的示数将 ；当滑片P 移到c 点时，通过R bc 的电流为 A 。
8、将电阻R 1与R 2并联后接在电源两端时，通过它们的电流之比是3:2，则R 1:R 2= ；若把它们串联起来接在电路中，则通过它们的电流之比I 1:I 2= 。
9、修理电视机时，需要一个1k Ω的电阻，但师傅手边只有一些5k Ω的电阻，那么他需要用 个5k Ω的电阻 联起来才能使用。
10，一段导体两端加6伏电压时，通过的电流0.5安， 则导体的电阻 欧，当电压增加到12伏时，电 阻 欧，若不加电压，电阻 欧。
11.如图4所示的电路，当滑片向右滑动时A 的示数 ，V 1的示数 ，V 2的示数 。
二、选择题：12、对欧姆定律的理解，下列说法中错误的是（ ）A ．对某一段导体来说，导体中的电流跟两端的电压成正比B ．在电压一定条AV 1 V 2 R 1R 2图4件下，导体中的电流跟导体电阻成反比 C ．导体中电流的大小由两端电压和电阻共同决定其大小D ．导体中电流跟两端电压和电阻无关13、由欧姆定律公式可导出R ＝U ／I ，对此表达式下面说法中正确的是（ ） A ．导体两端电压为零时，导体的电阻为零 B ．导体两端电压越大，导体的电阻越大C ．通过导体的电流越大，导体的电阻越小D ．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示14、当某导体两端的电压为3V 时，通过导体的电流为0.3A ，如果导体两端电压再增加6V ，那么导体中的电流为（ ）A ．0.9AB ．0.6AC ．0.3AD ．0.1A 15、一个额定电压为3.8V 的小灯泡，小明在1.2V 下测出它的电阻，接着又将灯泡两端电压调到3.8V 测出其电阻，小明发现后一次电阻比第一次大得多，这是因为 （ ）A ．实验方法不对B ．实验误差C ．导体的电阻跟温度有关D ．实验错误14、在用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，连成如图5所示情况，那么当开关闭合后：（ ）A ．电流表和电压表都被损坏B ．电流表和电源损坏，电压表示数为零C ．电流表损坏，电压表有示数D ．电流表示数为零，电压表有示数15、如图6所示，我国古建筑上的屋脊中央常装有铜葫芦，其作用是（ ）A ．美观B ．相当于风铃C ．相当于避雷针D ．避邪16、如图7所示的电路，闭合开关，两灯都不亮，且电流表和电压表的指针都不动；现将两灯L1和L2的位置互换，再闭合开关S 时，发现两灯仍不亮，电流表指针仍不动，但电压表指针有了明显的偏转，则该电路故障可能是（ ）A 、灯泡L1的灯丝断了B 、灯泡L2的灯丝断了C 、从a 点经电流表到开关的这段电路中某处断路D 、电流表和两个灯泡都坏了 三、实验、探究题： 18、（1）如图8所示，连接灯泡电源线短路，试画出其等效电路图，并说明会出现什么后果： 。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-含有答案
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-含有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路，电源电压一定，R1＝20欧，R2＝30欧，当开关S1、S2都闭合时，电流表的示数为2.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是A．1.8安B．2.5安C．3.5安D．4.0安2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中A．电压表V1的示数变大，电流表A的示数变大B．电压表V2的示数变大，电流表A的示数变小C．电压表V1的示数变大，电流表A的示数变小D．电压表V2的示数变大，电流表A的示数变大3．某同学设计了如下图所示的计重秤原理图，以下说法正确的是（）A．称重表相当于一个电压表B．当车辆越重时，称重表的示数越大C．当车辆越重时，称重表的示数越小D．电路中的R1是没有作用的4．小金测量坐位体前屈成绩时需要从刻度尺上读数。
某中学科学兴趣小组利用实验室器材对该装置进行了改进，改进后可以直接从电表的表盘上读出对应的长度值。
下列四种方案中，表盘上的长度刻度值均匀的是（）A．B．C．D．5．实验室有甲、乙两只灯泡，甲标有“20V 2.0A”（正常工作电压为20V时，通过的电流为2.0A，且大于2.0A时，会损坏灯泡。
下同）字样，乙标有“10V0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）（）A．30V B．17.5V C．15V D．12.5V6．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图象．对此作出的判断中，错误的是A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A7．图电路中R1>R2，开关闭合，电压表V的示数为8V，电压表V1的示数（）A．等于8V B．大于4V C．等于4V D．小于4V8．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1:R2＝1:2，此时甲、乙两电表及示数之比为（）A．甲、乙均为电流表，示数之比为2:1B．甲、乙均为电流表，示数之比为1:2C．甲、乙均为电压表，示数之比为2:3D．甲、乙均为电压表，示数之比为3:2R为定值电阻，R为红外线热敏电9．如图是某非接触式红外线测温枪的工作原理图。
人教版物理第十七章《欧姆定律》单元试题(含答案)
人教版物理第十七章《欧姆定律》单元试题一、填空题1、一根导体两端加电压2V时，通过的电流正好是0.1A，则导体的电阻是Ω。
如果这根导体两端加的电压变为4V，则通过导体的电流是A，电阻为Ω2、电阻R=12Ω，要使加在R两端的电压是电路总电压的2/3，必须给R 联一个的电阻；要使通过R的电流是总电流的1/4，必须给R 联一个的电阻。
3、如图所示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．(1)若开关Sl、S2都断开时，电流表示数为0.2A，则电源电压是V；(2)若开关Sl、S2都闭合时，电流表示数为0.9A，则通过电阻R3的电流是A．4. R1与R2并联接到电路中，已知通过R1的电流为I1,通过R2的电流为I2;且I1:I2=1:4，则U1:U2=R1:R2=5、如图，电源电压不变，R1=5Ω，R3=20Ω，电压表V1示数为10V，电压表V2的示数为25V，则R2= Ω.电源电压U= V。
6、如图是关于电阻A、B的IU图象．由图可知，电阻值较大的是电阻_____(选填“A”或“B”)．若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是_______A，此时电路总电阻值是________Ω.7、如图所示，电源电压保持不变，闭合S后两灯泡发光，两表示数正常．一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是．排除故障后，小明再测L2两端电压，他保持b接线柱不动，只是把电压表a接线柱改接到c处，则会出现的现象是．8.如图所示,开关闭合后滑动变阻器的滑片P从左向右滑动的过程中,灯泡的亮度将______(填“变亮¨或“变暗”).电压表示数将________(填“增大”“减小¨或“不变”)。
9、如图甲所示电路,电源电压不变。
闭合开关后,滑片P由b端滑到a端,电压表示数U与电流表示数I的变化关系如图乙所示则可判断电源电压是________V,定值电阻R的阻值是________Ω，,滑动变阻器的最大阻值为________Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年第十七章欧姆定律填空题20例
1.如图所示电路，电源电压保持不变，定值电阻R 0=10Ω。
滑动变阻器R 的最大阻值为40Ω，当滑片P 从变阻器中点向左移动距离s 后，电压表示数为6V ，则通过R 0电流为______A ；若滑片P 从中点向右移动相同距离s 后，电压表示数为3V ，则电源电压为________V 。
答案：0.6 12
2.如图a 所示的电路，电源电压保持不变。
闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表V 2示数变化的图像，电源电压为_____V ，电阻R 1的阻值为_____Ω。
答案：乙 6 20
3.如图所示，电路中电流为0.2A 。
如果给原来的电池再串联一节相同电池，那么电路中的电流变为
A ．0.8A
B ．0.4A
C ．0.2A
D ． 答案：B
4. 10s 内通过某导体横截面的电荷量为6C ，通过该导体的电流为＿＿＿A ，该导体两端的电压为6V ，该导体的电阻为＿＿＿Ω。
若将该导体两端的电压改变为10V ，它的电阻为＿＿＿Ω。
答案：0.6 10 10
5.如图所示为分别测量小灯泡L 和定值电阻R 后得到的I −U 关系图线。
由图可知，随着电压的升高，L 的阻值逐渐变＿＿＿＿，R 的阻值为＿＿＿＿Ω。
V R
R 0
P S
答案：大 10
6.如图所示电路中，电源电压9V 恒定不变，R 1=6Ω，R 2=3Ω，当开关S 闭合，滑动变阻器的滑片从最右端移到R 1的中点时，电流表示数＿＿＿＿（选填“变大”“变小”或“不变”），电压表的示数为＿＿＿＿。
答案：不变 6
7.如图甲所示，电源电压保持不变。
闭合开关，电压表示数如图乙所示，为＿＿＿＿V 。
当滑动变阻器的滑片P 向右移动时，电流表的示数将＿＿＿＿（选填“变大”、“变小”或“不变”）
答案：2.5 变大
8.如图所示，当开关闭合后，将滑动变阻器的滑片由图中位置向右移动，在此过程中，电压表V 的示数将＿＿＿＿；电压表V 的示数与电流表A 1的示数之比将＿＿＿＿；电流表A 2的示数将＿＿＿＿（以上各空均选填“变大”、“变小”或“不变”）；灯泡的亮度将＿＿＿＿（选填“变亮”、“变暗”或“不变”）。
答案：不变 变大 变小 不变
9.如图所示的电路中，电源电压保持不变。
当开关S 由断开到闭合时，电流表的示数将＿＿＿＿，电压表与电流表示数的比值将＿＿＿＿。
（以上两空均填“变大”、“变小”或“不变”）
答案：变大 不变
10，如图中，两电表是理想电表，电源电压保持不变。
闭合开关S ，两电表示数的变化情况是：电流表示数_________，电压表示数_________。
V A
S L
R
甲
乙
R A
V
P
S
1
10
15
2
3
3
15
5
－
A
V
R 1
R 2 S
答案：增大 不变
11.如图所示，电源电压保持不变，闭合开关S 后，滑动变阻器的滑片P 向右移动时，电流表A 的示数将＿＿＿＿，电压表V 的示数将＿＿＿＿．（选填“变大”“变小”“不变”）
答案：变小 变大
12．如图所示的电路中，电源电压不变，R 1为定值电阻，开关S 闭合后，滑动变阻器滑片向左移动时，电流表的示数___________，电压表示数与电流表示数之比_____________。
（两空均选填“变大”、“变小”或“不变”）
答案：变大 不变
13.如图所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图所示，则电源电压为＿＿＿＿V ，R 2的最大阻值为＿＿＿＿Ω。
答案：3 10
14.如图所示的电路中，已知电阻R 1︰R 2=1︰3。
如果甲、乙两表均为电压表，当开关S 闭合时，R 1与R 2的连接方式是＿＿＿＿联，此时，两表的示数之比U 甲︰U 乙=＿＿＿＿；如果甲、乙两表均为电流表，当开关S 断开时，两表的示数之比I 甲︰I 乙=＿＿＿＿。
U /V
1
2 0.2 0.4 0.6 I /A S b
P a R 1 R 2
V A
A
V R 2
R 1
S
P
A
V
P
S
答案：串 1︰4 4︰3
15.小明同学在实验室设计如图所示的电路测量电阻R 的阻值。
已知R 0=20Ω，S 1、S 2都闭合时，电压表示数为6V ，只闭合S 1时，电压表示数接近6V ，电路可能出现的故障是＿＿＿。
小明检查电路排除故障后，只闭合S 1时，电压表示数为2V ，则R 的阻值为＿＿＿。
答案：R 断路 10Ω
16.如图所示电路中，R 1和 R 2的连接方式是________联，通过R 1和R 2的电流_______。
若电源电压为3V ，R 1和R 2的阻值相等，则R 1两端的电压是________V 。
答案：串联 相等 1.5
17.如图所示，干路上的电流I =0.3A ，电阻R 1=10Ω，通过R 1的电流为I 1=0.2A ，则电阻R 2两端的电压为＿＿＿＿＿＿V ，R 2的阻值为＿＿＿＿＿＿Ω。
R 2I
R 1
I 1
答案：2 20
18.一只小灯泡的额定电压为8V ，正常发光时通过它的电流为0.4A ，现将该小灯泡接在12V 的电源上，为使其正常发光，应＿＿＿联一个＿＿＿＿Ω的电阻． 答案：串 10 19.如图所示是A 、B 两定值电阻的U －I 图像，由图像中信息可知：通过A 导体的电流为0.2A 时，A 导体两端电压为＿＿＿V ；若将A 、B 两电阻并联接在4V 电源的两端，则电路中干路里的电流为＿＿＿A 。
U /V I /A 6 4 2 0
0.2 0.4 0.6 A
B
R 0 R
V
S 2
S 1
答案：4 0.6
20.在如图甲所示电路中，闭合开关S后，电压表示数为2V，两个电流表的指针在如图乙所示的同一位置。
则通过电灯L1的电流I1=＿＿＿A；通过电灯L2的电流I2=＿＿＿A，L1和L2的电阻之比为＿＿＿＿。
答案：0.2 0.8 4:1。
