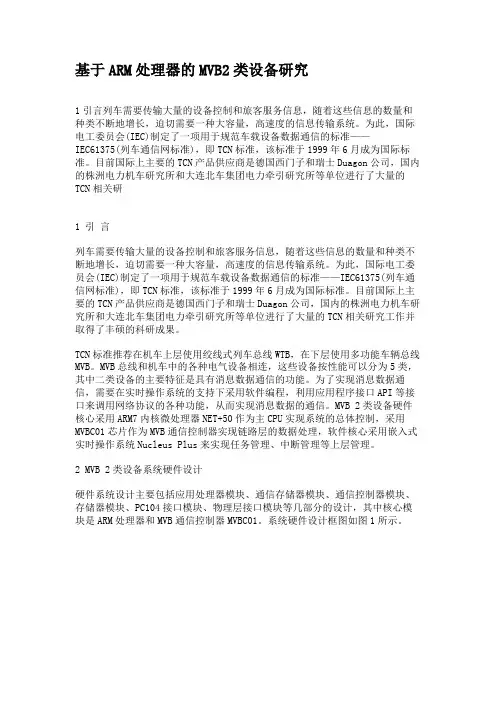

基于ARM处理器的MVB2类设备研究.
基于ARM处理器的MVB2类设备研究1引言列车需要传输大量的设备控制和旅客服务信息，随着这些信息的数量和种类不断地增长，迫切需要一种大容量，高速度的信息传输系统。
为此，国际电工委员会(IEC)制定了一项用于规范车载设备数据通信的标准——IEC61375(列车通信网标准)，即TCN标准，该标准于1999年6月成为国际标准。
目前国际上主要的TCN产品供应商是德国西门子和瑞士Duagon公司，国内的株洲电力机车研究所和大连北车集团电力牵引研究所等单位进行了大量的TCN相关研1 引言列车需要传输大量的设备控制和旅客服务信息，随着这些信息的数量和种类不断地增长，迫切需要一种大容量，高速度的信息传输系统。
为此，国际电工委员会(IEC)制定了一项用于规范车载设备数据通信的标准——IEC61375(列车通信网标准)，即TCN标准，该标准于1999年6月成为国际标准。
目前国际上主要的TCN产品供应商是德国西门子和瑞士Duagon公司，国内的株洲电力机车研究所和大连北车集团电力牵引研究所等单位进行了大量的TCN相关研究工作并取得了丰硕的科研成果。
TCN标准推荐在机车上层使用绞线式列车总线WTB，在下层使用多功能车辆总线MVB。
MVB总线和机车中的各种电气设备相连，这些设备按性能可以分为5类，其中二类设备的主要特征是具有消息数据通信的功能。
为了实现消息数据通信，需要在实时操作系统的支持下采用软件编程，利用应用程序接口API等接口来调用网络协议的各种功能，从而实现消息数据的通信。
MVB 2类设备硬件核心采用ARM7内核微处理器NET+50作为主CPU实现系统的总体控制，采用MVBC01芯片作为MVB通信控制器实现链路层的数据处理，软件核心采用嵌入式实时操作系统Nucleus Plus来实现任务管理、中断管理等上层管理。
2 MVB 2类设备系统硬件设计硬件系统设计主要包括应用处理器模块、通信存储器模块、通信控制器模块、存储器模块、PC104接口模块、物理层接口模块等几部分的设计，其中核心模块是ARM处理器和MVB通信控制器MVBC01。
基于ARM的汽车CAN总线控制系统的研究与实现
３ 基于 Ａ 的嵌入式系统 Ｉ
３１ ＡＲ 体 系 ． Ｍ Ａ Ｍ （ ｄ ａ ｃ ｄＲ Ｓ ａ ｈ ｎ ｓ Ｒ Ａ ｖ ｎ ｅ ＩＣＭ ｃ ｉ ｅ ）是 微 处 理 器 行 业 的一 家
种可加载的 内核模块 ，具有高 的优先级 。另外，所有的中
断都先 由 Ｒ — ｉｕ ＴＬ ｎｘ来 处理 ， 之后才 由标准 的内核来处理 。 非 实时任务通过 Ｒ — ｉ ｕ Ｔ Ｌ ｎ ｘ提供的 Ｆ Ｆ 一种透明的管道 ）与 ＩＯ（ 实时任务通信 。
需要进行数据交换 。
ｕ － ｉｕ Ｃ Ｌ ｎ ｘ系统和 Ｌｎ ｘ系统一样，属于类 Ｕ ｉ ｉｕ ｎ ｘ系统 ， 有很高 的可靠性与 网络特性 ，但实 时性不强 ，针对车辆仪表 对实行性 的严格要求 ，因此必须解决实时性 的问题 ，本系统 采取打入 Ｒ Ｔ补丁的方法。 Ｒ — ｉｕ Ｔ Ｌ ｎ ｘ是美 国Ｎ Ｔ大学对标准 Ｌ ｎ ｘ Ｍ ｉｕ 的一个实时扩展
Ａｂ ｔａ ｔ ＣＡＮ ｌｙ ａｒ ｌ ｆ ｏ ｓ ｃ： ｒ ｐａ ｏ ｅ ｏ ｍｍｕ ｉａ ｎ ， ｘ ｈ ｎ ｅ ｉ ｆ ｒ ｔ ｎ ｂ ｔ ｅ ｃ ｎ ｃ ｔ ｇ ｅ ｃ ａ ｇ ｎ ｏ ｍａ ｉ ｅｗｅ ｎ ＥＣＵｓ ｎ ｃ ｒ Ｓ ｎ ｎ ｏ ｍ ａ ｏ ｏ ｎ ｓｃ ｕ ｓｓｔ ａ ｉ ｏ ａ ． ｏ ｍａ ｙ ｉ ｆ ｒ ｔ ｎ ｐ ｉ ｔ ｏ ｒｅ ｈ ｔ ｉ ｉ ｔ ｅ ｅａ ｅ ｈ ｇ ｎ ｗ ｕ ｅ ｄ Ｔｈ ｓ ａ ｅ ｕ ｙ ｔ ａ ｋ ｎ ｄ ａ ｍｇ ｓ ｆ ｈ ｒ ｒ Ｊ ｈ ａ ｄ ｌ ｂ ｓ ｐ ｅ ． ｉ ｐ ｐ ｒｓ ｄ ｔ ａ ｉ ｇ ａ ｖ ｎ ｅ ＡＲＭ ’ ｈ ｅ ｏ ｍ ａ ｃ ｎ ｄｆ ａ ｏ ， ｓｎ ｏ ｓ ｔ ｈ ｔ ｏ Ｓ ｉ ｈ ｐ ｒ ｒ ｎ ｅａ ｄ ｍｏ ｉ ｃ ｔ ｎ ｕ ｉ ｇ ＡＲＭ ｏ ｂ ｇ ｆ ｉ ｉ ｔ ｅ ｔ ｅ ｃ ｒｉ ｆ ｒ ｔ ｎ ｃ ｎ ｒ ｌｒａ ｄ ｎ ｔａ ｅ Ｄａａ ｃ ｕ ｄ ｂ ａ ｅ ｎ ｌ ｃ Ｈ ｏ ｌ ｒ ｏ ｒ ｉａ ｉ ｎ Ｔｈ ｓ ａ ｈ ａ ｏ ｍａ ｏ ｏ ｔ ｅ ｅｇ ｔ ． ｔ ｏ ｌ ｅ ｓ ｒ ｄ ａ ｄ ａ ｅ ｓｃ ｕ ｄ ｗｏ ｋ ｉ ｃ ｏ ｄ ｎ ｔ ． ｉ ｃ ｎ ｉ ｒ ｖ ｕ ｆ ｃｅ ｃ ． ｎ ｉ ｏ ｎ ｈ ｌ ｎ ｏ ｍｐ ｏ ｅｂ ｓｅ ｉ ｉｎ ｙ
本科论文基于ARM的控制系统硬件平台设计(赵)
基于ARM的控制系统硬件平台设计一、系统需求分析微电子技术的迅猛发展使其在汽车上被广泛的应用，给汽车工业的进一步发展带来了新的生机。
电子控制系统具有控制精度高、响应速度快、集成度高、体积小、重量轻、应用更加灵活等特点。
应用于汽车后，可使汽车有关系统在各种情况下都处在最佳的工作状态，各项受控指标都能获得较大的改善，是任何机械控制系统都难以达到的。
电子技术在汽车上的应用将使汽车很容易满足日益严格的各项法规、人们对驾驶舒适性和方便性的要求。
汽车行驶记录仪就是一种应运而生的产物，它是能够记录和再现汽车行驶状态的一种数字式电子记录装置，它可以全程记录汽车的行驶数据，并通过对所记录的行驶信息数据的分析，对车辆的行驶状况予以精确的掌控。
汽车行驶记录仪可有效预防驾驶员的违章驾驶，降低车辆的交通事故。
二、系统功能汽车行驶记录仪包括汽车行驶记录仪的主机和计算机端的数据分析软件这两部分组成。
这里重点介绍汽车行驶记录仪的主机部分的设计。
本课题所设计的汽车行驶记录仪主要实现如下功能：自检功能；实时时间、日期及驾驶时间的采集、记录、存储功能；车辆行驶速度的测量、记录、存储功能；车辆行驶里程的测量、记录、存储功能；驾驶员身份记录功能；键盘操作功能；数据显示；数据通信功能。
在数据通信接口部分除了国家标准所规定的USB标准接口和标准RS－232－C型接口的这两种通信方式外，课题中还增加了CAN总线接口功能和以太网总线接口功能。
三、系统结构图根据以上系统功能的分析，该系统可实现对车速信号、开关量信号以及模拟量信号的采集、处理以及数据的实时存储和显示；通过串口、USB接口、以太网接口可以实现与PC机之间的数据通信，对程序的调试和文件系统的下载，同时可以在产品运行过程中对系统的软件进行升级；通过CAN总线接口可实现与汽车上的CAN节点间的数据通信。
该系统的外围接口模块有电源模块、复位电路模块、信号采集模块、键盘操作模块、存储器模块、时钟模块、显示模块、JTAG调试接口以及通信接口模块，系统的组成框图如图1所示。
MVB多功能车辆总线仿真与检测系统的设计及应用
计算机应用轨道交通装备与技术第2期2021年3月文章编号：2095 -5251(2021)02 - 0059 -03MVB多功能车柄总线仿真与检测糸蜣的设计及启用王健(上海地铁电子科技有限公司上海200237)摘要：通过对T C N标准（IEC61375 - 1)中多功能车辆总线M V B通信协议的研究，利用通用逻辑芯片F P G A技术、USB通讯技术、嵌入式Linux系统及Python语言开发技术等，设计了 M V B仿真与检测系统。
该系统通过M V B通信协议的编码和解码功能，实现了对M V B多功能车辆总线的仿真；通过对总线波形的实时采集和数据分析，实现了对M V B多功能车辆总线的检测。
关键词：MVB;仿真；通信检测；主帧；端口中图分类号：U285.4M 文献标识码：BDOI：10. 13711/j. cnki. cn32 - 1836/u. 2021.02.020〇引言MVB(多功能车辆总线）作为列车通信网络(TCN)的一部分，负责一个车厢内设备或者一个固 定的车辆组内设备的数据通信。
具有实时性强、可靠性高、传输数据快和传输距离远等优点，目前在高 铁和地铁中的应用非常广泛m。
为了实现对多功能列车总线的状态监测、故障 诊断和一致性测试，以及在车载设备的研发和调试 过程中，模拟多功能列车总线的数据传输过程，设计 了一套系统，主要实现了以下功能：（1)MVB仿真发 送功能；（2)总线波形实时采集功能；（3)数据分析 功能；（4) Linux系统下Python控制程序设计。
1整体设计在MVB数据通信中，具有以下特征：通信传送 方式采用主从帧应答，帧发送方式采用周期性广播，帧标识符具有帧头和帧尾标识以识别帧的开始和结 束，帧编码采用曼彻斯特编码，数据传输速率为1.5 Mbit/s。
为了仿真MVB总线通信，需要仿真主站发 送主帧数据，仿真从站发送从帧数据，仿真接收主帧 数据和从帧数据。
通过对MVB通信总线波形的实收稿日期：2020 -05 -13作者简介：王健（1982 -),男.硕士研究生学历，高级工程师，从事 列车网络通信技术研究T.作。
基于ARM和CAN总线的汽车仪表设计的开题报告
基于ARM和CAN总线的汽车仪表设计的开题报告1.研究背景随着汽车产业的发展和智能化程度的提高，汽车仪表系统也在不断更新和升级。
汽车仪表是汽车最重要的指示装置，用于向驾驶员提供车辆的状态信息，如车速、转速、温度等。
因此，汽车仪表系统的性能和可靠性直接影响到驾驶员的安全和驾驶体验。
目前，ARM架构已经在汽车电子领域占有重要地位。
它拥有高性能、低功耗、可靠性强等优点，广泛应用于汽车控制系统的设计中。
而CAN总线则是汽车电子控制领域中最常用的通信标准。
CAN总线具有可靠性高、通信速率快、抗干扰能力强等特点，已经成为汽车电子控制系统的标准。
基于ARM和CAN总线的汽车仪表系统设计，能够满足现代汽车对于控制能力和可靠性的要求，同时保证仪表系统的稳定运行。
因此，该项目的研究意义和价值十分重大。
2.研究目标本项目旨在设计一种基于ARM处理器和CAN总线的汽车仪表系统，其主要目标如下：（1）实现汽车仪表系统的基本功能，如车速、转速、温度等指标的显示和报警功能；（2）通过CAN总线与其他汽车控制系统进行通信，如发动机控制系统、制动控制系统等；（3）基于ARM架构，实现仪表系统的高效处理和数据处理能力；（4）保证系统的可靠性和稳定性，满足汽车在各种工况下的使用要求。
3.研究内容本项目的研究内容主要包括以下几个方面：（1）汽车仪表系统的硬件设计，包括主控芯片的选型、外设模块的连接与配置，并确保系统的低功耗、高可靠性；（2）汽车仪表系统的软件设计，涵盖系统驱动程序、通信协议、指令集等方面，保证系统性能和稳定性；（3）CAN总线通讯协议的设计与调试，确保汽车仪表系统与其他控制系统的可靠通信；（4）汽车仪表系统的功能测试与优化，检测系统的各项指标是否达到要求，并进行必要的优化；4.研究方法本项目采用实验研究和理论分析相结合的方法，具体如下：（1）通过对市场上现有汽车仪表系统的调研和分析，确定系统设计的基本要求和硬件性能指标；（2）采用ARM实验开发板作为系统的主控芯片，通过外设模块的连接与配置，完成汽车仪表系统的硬件设计；（3）基于uC/OS-II实时操作系统，设计并实现汽车仪表系统的软件功能，包括驱动程序、通信协议等；（4）采用CANoe等工具进行CAN总线通讯协议的设计与调试，保证系统及时准确地接收和发送数据；（5）通过实验验证系统的性能指标及可靠性等，检测系统的各项指标是否达到要求，并进行必要的优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于ARM和MVB的车辆总线控制器设计
文章介绍了MVB整个系统的方案和架构，对系统的硬件和软件的实现进行了详细描述。
同时提出了采用FPGA来实现MVB控制器MVBC的方案，从而实现物理层和数据链路层的功能，并且为上层应用提供硬件平台。
通过软硬件的测试，该系统现已成功运行在列车控制系统中。
实践证明该方案比购买MVB专用处理芯片节省很多成本，也避免了技术上受制于人，为该领域积累了宝贵的应用经验。
标签：多功能车辆总线；FPGA；MVB控制器
引言
随着近几年轨道交通的发展，现代列车都更趋于高速、舒适和自动化，因此，现代列车正常运行需要很多的信息，比如车辆运行状态、乘客信息等。
而这些信息需要在各个车辆之间直接进行传输。
怎样将这些信息安全、快速并准确的在整个列车上传输，已经成为新列车研发中面临的一个重要问题。
MVB 是列车设备之间传送和交换数据的通信标准。
总线上的各个设备可能在功能、尺寸、性能上互不相同，但都和MVB总线相连，利用MVB总线来进行信息交换，组成一个完整的通信网络。
MVB专用芯片必须依靠进口，价格较高，不利于在国内的列车控制及工业控制领域进行推广。
因此推出拥有自主知识产权的MVB控制器十分必要。
1 总体方案设计
车辆总线控制器由硬件和软件两个模块组成。
MVB的OSI 模型及其实现如图1所示。
硬件部分由嵌入式处理器、通信子模块、I/O模块等；软件部分包括软件开发平台，应用编程接口（API），用来屏蔽具体硬件特性的板级支持包（BSP）。
其中由硬件来实现OSI中物理层和链路层，由软件实现其他各层。
根据车辆总线控制器应该能满足实时处理紧急情况的需求，为此车辆总线控制器中选用了Vxworks操作系统。
同时基于控制器的工作环境和处理性能的需要，系统选用了工业级别的ARM 处理器AT91M40800。
AT91M40800基于ARM7TDMI内核，集成高性能的32位RISC处理器、16位压缩指令集、8KB 片上SRAM、可编程外部总线接口（EBI）、3通道16位计数器/定时器、32个可编程I/O口、中断控制器、2个USART、看门狗定时器、主时钟电路和DRAM 时序控制电路，高级节能电路；可支持JTAG调试，主频可达到40MHz。
系统中，MVB控制器（简称MVBC）是控制MVB各个物理设备之间联系的模块。
MVBC用来实现MVB数据帧的编纠错和解码等功能，因此本系统中
MVBC是最关键的模块。
考虑到系统需求、成本，供货情况等因素，选择了Altera 公司的CycloneII系列FPGA来实现。
根据系统总体方案设计和选型，进行的系统硬件和软件设计。
具体系统硬件构架见图2，软件构架如图3所示。
这里，TrafficMemory（TM）是实现处理器和MVBC之间通讯数据交换，在TM地址空间存储了所有软件和MVBC要交换的控制信息和数据，处理器和MVBC都是可访问这个地址空间的。
访问TrafficMemory示意图如图4所示。
2 系统硬件电路设计
系统硬件设计包括MVBC的FPGA实现和MVB总线的板级设计，其中最关键的是MVBC模块的设计，MVBC组成框图如图5所示。
从图5可以看成，MVBC包含编码器、发送缓冲区、译码器、接收缓冲区、报文分析单元、状态控制寄存器已经主控单元等功能模块组成。
编码器用来把信号变成曼彻斯特编码，将数据帧传送出去。
发送缓冲区放置将要发送的数据和CRC值。
译码器将接收信号曼彻斯特译码，进行数据提取和数据错误检测。
接收缓冲区放置接收数据和CRC结果。
报文分析单元检测主帧和从帧报告超时，帧误检测、错误状态。
状态控制寄存器用来配置MVBC。
主控单元支持MVBC作为主设备或者从设备工作，支持队列消息传送。
地址逻辑对访问的输入地址进行解析；产生MVBC访问TM的地址。
系统通过时钟产生电路为系统提供MVBC的工作时钟和计算器。
通用定时器可以产生两个定时输出信号，同时可以给系统提供同步信号。
3 系统软件设计
MVB系统中，有监视数据，消息数据和过程数据三种不同的数据，图6为MVB系统软的件模块设计。
4 软硬件的调试
系统中过程数据周期性发送，通讯机制如下：
在发送方，过程变量通过应用模块发送给过程数据处理模块，过程数据处理模块依据设置，定期刷新TM中的相应逻辑端口的数据，发送方软件的任务完成。
发送方定时发出主帧，经过解码，获得逻辑端口的相应值，查询TM相应逻辑端口的发送设置后，将MVBC设置为发送状态，逻辑端口的数据作为过程数据从帧从编码器发送出去，如图7所示。
在接收方，接收过程与发送过程相反，接收总线管理器BA定时发出主帧，经过译码器解码，获得相应逻辑端口的值，通过查询TM相应逻辑端口接收设置
后，将MVBC设置为接收状态，在收到发送方的从帧后，相应逻辑端口在TM 中的数据立即更新并发出中断信号，接收过程完成。
可以采用定时查询或中断的方式，获得逻辑端口更新后的过程数据。
5 结束语
该MVB系统经过了严格的软硬件现场测试，在某列车控制系统中现已成功运行，实现了对列车的运行过程控制、机车控制、状态监测、故障诊断及旅客服务等。
为MVB总线在实践中的应用提供了宝贵经验。
参考文献
[1]常振臣，牛德田.列车通信网络研究现状及展望[J].电力机车与城轨车辆，2005，28（3）：5-7.
[2]吴正平，郭锐.DF8B型机车逻辑控制单元设计[J].机车电传动，2005，9（5）：23-24.
[3]温阳东，邹伟.基于CAN总线的机车LCU通信系统设计[J]，安徽大学学报，2005，7（4）：62-65.
[4]李中奇，杨丰萍，郭万嶺.多功能车辆总线控制器编码器设计[J].华东交通大学学报，2009，26（6）：52-56.
[5]赵红卫，朱广超，黄根.MVB通信网卡的研制与开发[J].铁道机车车辆，2009（4）：30-32.。
