10kV变压器通用使用说明书
SCB10干式变压器安装使用说明书
SCB10- 干式变压器安装使用说明书OHT.460.010 沈阳昊诚电气有限公司安装使用说明书OHT.460.010 沈阳昊诚电气代替: 有限公司SCB10 系列干式变压器共15 页第1 页1 概述本说明书适用于本公司生产的F 级真空浇注式干式变压器，容量为30-2500kVA电压等级10kV 级及以下。
1.1 F 级真空浇注式干式变压器，是我公司采用先进的真空浇注技术设计制造的产品。
SCB10 系列干式电力变压器是采用新材料、新工艺制造的F 级真空浇注式变压器。
该产品具有节能、防潮、阻燃等优良性能，同时还具有低损耗、低噪音、低局放、高强度的突出技术特点。
产品性能符合GB6450-1986《干式电力变压器》及GB/T10228-1997《干式电力变压器技术参数和要求》标准要求。
可广泛使用于输变电系统，特别是有特殊防火安全要求的场合。
1.2 变压器型号及其含义如下：S C B □ - □ / □ 初级电压0.38-10kV 额定容量30-2500kVA 性能水平代号低压箔绕式描写环氧浇注式描校三相旧底图总号1.3 变压器铁芯采用优质冷轧晶粒取向硅钢片加工而成铁芯采用45℃全斜步底图总号进式接缝结构心柱采用高强度无碱无纬半干性玻璃丝带绑扎.铁芯表面涂编制签字校对标准化日期提出部门审定标记处数更改文件号签字日期批准文号批准沈阳昊诚电气OHT.460.010 安装使用说明书有限公司共15 页第2 页磁漆防潮、防锈。
1.4 变压器线圈高压为圆筒式，低压采用圆筒式或螺旋式或箔式。
高压采用线式绕组，低压采用线式或箔式绕组。
线圈具有阻燃和很高的抗冷热冲击性能。
1.5 变压器有配外壳和不配外壳两种，没有外壳的其保护级别为IP00。
根据用户需要可装配IP20 或IP23 的外壳，IP20 外壳不允许直径超过12mm 的物体进入壳内，并可防止意外人身触电。
保护级别IP23 外壳可防止与垂直线交角在0 60 范围内的水滴入壳内。
10kv有载调压变压器说明书
10kv有载调压变压器说明书一、产品概述10kv有载调压变压器是一种可以在不停电的情况下，根据实际需求进行电压调节的变压器。
它广泛应用于电力系统、工业生产和科研实验等领域，是保障电力稳定供应的重要设备。
二、使用条件1.电源电压：10kv。
2.环境温度：-20℃至+40℃。
3.相对湿度：≤90%。
4.无腐蚀性气体、无导电尘埃、无剧烈震动。
三、工作原理10kv有载调压变压器通过有载分接开关，在保证不间断供电的情况下，调节一次侧线圈的匝数，从而改变二次侧的电压。
有载分接开关采用过渡电阻限制切换时的电流，以减小对电网的冲击。
四、主要技术参数1.额定容量：根据实际需求选择。
2.额定电压：10kv。
3.额定电流：根据实际需求选择。
4.阻抗电压：≤6%。
5.调压范围：根据实际需求选择。
五、结构特点1.变压器主体采用优质绝缘材料和先进的制造工艺，保证了产品的电气性能和机械强度。
2.有载分接开关采用进口品牌，保证了调节的准确性和稳定性。
3.变压器设有温度保护装置，当温度超过设定值时，会自动切断电源，防止设备损坏。
4.产品外观采用防腐处理，适应各种恶劣环境。
六、安全操作规程1.操作前应检查变压器是否正常，确认无异常声音和气味。
2.操作时应先断开电源，然后进行电压调节。
调节过程中应观察有载分接开关的位置和电压电流的变化，确保调节准确。
3.操作完成后应检查变压器是否工作正常，如有问题应立即停止使用并联系专业人员进行检修。
七、保养与维护1.定期检查变压器是否有异常声音、气味或发热现象。
2.定期清理变压器周围的灰尘和杂物，保持清洁。
3.定期检查变压器油位是否正常，如油位过低应及时补充。
4.定期进行变压器的预防性试验，确保其性能正常。
5.保持设备良好的通风和散热环境，避免过热。
八、常见问题与解决方案1.变压器过热：可能是由于变压器过载、通风不良或线圈故障引起。
解决方案是调整负载、清理通风口或检查并修复线圈。
2.变压器噪声：可能是由于内部零件松动或变压器不平衡引起。
20KV、10KV互换的系列干式变压器安装使用说明书
安装使用说明书NOMEX绝缘系统本说明书适用于本公司制造的容量在3500KV A及以下,高压20KV、10KV互换的系列干式变压器的验收、安装和使用。
一、 产品介绍本公司干式变压器开创了我国不用环氧树脂浇注或缠绕工艺,而采用具有高品质的NOMEX绝缘材料制造的新一代H级绝缘等级的半包封型干式变压器的先河。
高、低压线圈均采用NOMEX纸绝缘材料，经VPI 真空浸渍C级无溶剂漆,并高温固化。
高、压线圈采用机械强度高，散热条件好的半包封专利技术结构。
铁心采用优质高导磁的冷轧钢片。
本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防尘、防霉、防弱酸、防盐雾、阻燃、无污染、体积小、重量轻等优点。
可广泛应用于输变电系统、高层建筑、商业中心、体育场馆、石化企业、地下铁道、车站机场等防火安全要求高的环境。
变压器型号的含义：二、 使用条件1.本产品的保护等级有IP00、IP20和IP23等。
2.安装地点海拔高度不超过1000m。
环境温度：最高气温＋40℃，最高日平均气温＋30℃;最高年平均气温＋20℃, 最低年平均气温-30℃;空气相对湿度：90%(+25℃)如果海拔高度超过1000m,或环境温度超过40℃时，应按GB1094.11-2007标准和有关规定做适当的定额调整。
3.变压器一般安装在自然通风良好和清洁干燥的场所。
如果安装在地下室或其他通风不良的地方，应考虑强制通风的问题。
本产品每1KW的损耗（空载损耗＋负载损耗）大约需要3~4m³/min的通风量，如有特殊要求可进行特殊设计。
三、 运输、装卸与储存1.产品可用火车、汽车或轮船等交通工具运输，装运的车厢或船舱应保持清洁，无污秽物。
2.产品在装运中必须符合运输规程的安全要求。
产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。
3.产品在运输过程中，其倾斜度不得大于30°。
4．产品在车站、码头中转或终点卸下后不要堆码，同时在包装箱下用方木垫好，垫高不小于100mm，并用防雨布遮好。
S11油变产品说明书
S11-M.RL系列立体卷铁芯配电变压器产品安装使用说明书产品说明书1.适用范围：本说明书适用额定容量为1600kVA及以下、电压等级为10kV、额定频率为50Hz 的S11油浸配电变压器。
2.产品特点2.1本系列产品铁芯三相芯柱呈“品”字形立体排列，三相磁路对称等长，卷铁心无接缝，充分利用了硅钢片的方向性，减少了因磁路中硅钢片取向不一致所增加的损耗。
降低磁化容量，提高了功率因数，降低了电网线损，改善了电网的供电品质。
2.2绕组采用无氧铜线绕制，结构采用圆筒式。
高低压套绕，先低压后高压，保证绕组紧实度。
使产品内部结构整体性好，有较好的抗短路冲击能力；油道保证通畅，使变压器有更高的过载能力。
2.3引线装配和总装工艺：准备验收好各种零件、部件、组件。
装配时先将箱盖的附件安装好，然后整理烘干后的器身，所有制动螺母要拧紧，不能松动。
接下来装好箱盖，将器身进行下箱装配好后，加入合格的变压器油，进行变压器成品试漏工序。
3.产品型号S11-M.R L-/电压等级kV额定容量kVA立体三维结构圆截面卷铁芯全密封性能水平代号三相油浸式S11型性能参数表4.使用条件:正常使用条件：4.1 环境温度最高气温 +40℃最低气温 -25℃(适用于户外式变压器) 最高日平均气温 +30℃最高年平均气温 +20℃。
4.2 海拔高度不超过1000m。
4.3 电源电压的波形近似于正弦波。
4.4 三相电源电压基本对称。
4.5 户外安装使用环境无明显污染。
5.运输和起吊:5.1 本系列变压器均为装油运输,如有附带的零件、配套件等需另装箱和相关出厂技术文件与变压器主体一起发运。
5.2带有储油柜的变压器在发运前应将储油柜最上边的注油塞拧紧，全密封变压器要把压力释放阀上边的小红盖用螺钉拧紧。
5.3 起吊变压器时，应同时使用箱壁上所有吊拌，它们可以承受变压器总重量。
箱盖上吊板只吊器身用。
全密封变压器起吊时则要求用箱盖上的吊板，箱壁上的吊拌只作吊油箱使用不能载全重。
10kV级油浸式变压器安装使用说明书
油浸式变压器安装使用说明书1.适用范围本说明书适用于S9～S11-M-30～3150/10 型油浸式配电变压器,对于电压35kV，容量≤6300kVA及以下结构相似的电力变压器亦可参照使用。
产品型号说明S □ - M- □ / □电压等级kV额定容量kVA全“密”封式性能水平代号(或称设计序号)“三”相2 ．变压器结构简介2．1铁心铁心的硅钢片采用优质冷轧取向30Q120 或30QG105牌号，全斜接缝，步进式三级接缝结构型式，铁心侧面涂以聚胺脂胶，上下铁轭用槽钢夹紧，上下夹件间用螺杆拉紧。
2．2 线圈导线采用无氧铜，扁线为ZB-0.45，圆线为QQ-2，高压线圈为层式，低压线圈按容量可分为≤500kVA为层式，≥ 630kVA为新型螺旋式，首末层加强绝缘，层间绝缘用双面点胶纸，保证线圈经过干燥处理后形成一个有机整体。
2．3器身绝缘铁心窗口内线圈上端增加一个25mm 厚的层压纸板圈，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。
2．4 引线原则上高压分接线采用改进后的条型无励磁调压分接开关，针对容量小分接多的接线采用条形中部无励磁调压分接开关。
高压套管一律采用穿缆式，低压套管采用复合式，电流≥1600A 时采用短尾套管。
2．5 油箱 2000kVA 及以下为长方形波纹油箱，2500kVA 及以上为桶式油箱，散热器装置分别为波纹片或片式散热器。
2．6 总装配压力释放阀—开启式变压器容量≥315kVA 安装，密封式变压器皆安装。
气体继电器—变压器容量≥800kVA 安装气体继电器。
温度控制器—变压器容量≥10O0kVA 安装。
储油柜—开启式变压器均装，密封式变压器不安装，在油箱盖上增加一个油位指示表。
管式油位计—无储油柜全密封变压器均装，安装在变压器油箱箱盖上部，显示油箱内的油位。
3.运输3.1变压器至安装地点主要运输方式为汽运，运输时变压器中装满变压器油，影响运输尺寸界限的较大组件单独运输到现场安装，对于易损件如吸湿器等及出厂的随机文件单独包装随变压器主体发运，较大件如散热器，简易包装随变压器主体发运。

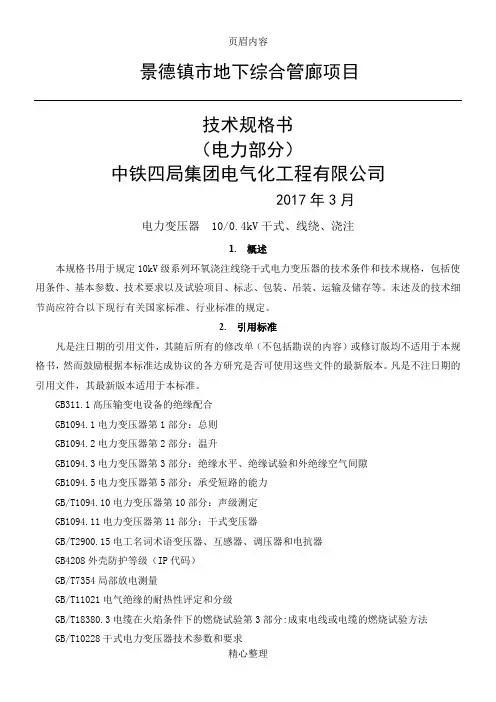

10kV-0.4kV电力变压器技术规格书
景德镇市地下综合管廊项目技术规格书（电力部分）中铁四局集团电气化工程有限公司格书，GB1094.11电力变压器第11部分：干式变压器GB/T2900.15电工名词术语变压器、互感器、调压器和电抗器GB4208外壳防护等级（IP代码）GB/T7354局部放电测量GB/T11021电气绝缘的耐热性评定和分级GB/T18380.3电缆在火焰条件下的燃烧试验第3部分:成束电线或电缆的燃烧试验方法GB/T10228干式电力变压器技术参数和要求GB/T17211干式电力变压器负载导则JB/T100886kV～500kV级电力变压器声级3.使用条件3.1系统标称电压：10kV3.2电源系统接地形式：不接地。
3.3安装场所：户内。
3.4海拔高度：≤1000m4.1.4.2.30单位：kV5.技术要求5.1.性能要求5.1.1绕组平均温升限值：100K；绕组平均温升限值：100K。
持续2s短路热稳定电流的作用下，铁芯本体、金属部件和与其相邻的材料的温升应低于使其受到损害的温度。
5.1.2局部放电水平最大值为5pc；5.1.3损耗允许偏差；5.1.4空载损耗允许偏差：+15%；5.1.55.1.65.1.75.1.85.1.95.1.10高压绕组（包封绕组树脂表面）易见位置，应有“高压危险”的标志，并符合GB/T5465.2的规定。
变压器应装有底脚，其上设有安装用的定位孔，孔中心距（纵向尺寸）为330、400、550、660、820、1070mm；如使用部门要求有滚轮时，轮中心距（纵向尺寸）为550、660、820、1070mm，如横向尺寸有要求时，也按纵向尺寸数值选取。
变压器应备有承受整体总重量的起吊装置。
根据用户要求，变压器可带有外壳，外壳的防护等级为IP54应遵守现行GB4208之规定。
根据用户要求，可装有监测变压器运行温度的测量装置，并提供测量方法和必要的数据。
变压器使用材料应选用优质、使用寿命长和在规定工作条件下维修最少的材料。
10KV干式变压器使用说明书-恒安源电气
温升数值减小 2.5％。
3 全国服务热线：400-028-9001
北京恒安源电气设备有限公司
(4)安装场所为户内，应无严重影响变压器绝缘的气体， 严重潮湿、滴水等，不受阳光直接照射，不会被水淹没的地 方，室内保持良好通风，通风的换气量按变压器空载和负载 的总损耗计算，应不小于 4m3／kw，min。
7 全国服务热线：400-028-9001
北京恒安源电气设备有限公司 适用说明书进行。
(18)有载调压开关及控制装置的使用按专门的使用说 明书进行。
8 全国服务热线：400-028-9001
(8)变压器投入运行前应进行重复出厂试验，工频耐压 试验按 85％的出厂试验电压进行，如：10KV 产品按 24Kv，
6 全国服务热线：400-028-9001
北京恒安源电气设备有限公司
6Kv 产品按 20Kv 的试验电压。对装有温控的低压进行耐压试 验时，应先将测温探头轻轻地拉出线圈，以免损坏温控器， 试验完毕后，装回原处。
4 全国服务热线：400-028-9001
北京恒安源电气设备有限公司
(4)整体装配由夹件、拉板、夹紧螺杆、线圈、减震降 噪声装置和垫块组成。
(5)变压器高压侧出线备有出线端子和分接端子，出线 端子在夹件上，通过环氧树脂绝缘子引出，各引出端均有符 号牌 A、B、C 标志。各分接端子在线圈浇注体上，其分接原 理图的标志牌在高压侧上夹件上，可以根据供电电压情况进 行调节，以保证变压器输出电压为额定值，防止电压过高时 出现的不正常的噪声。
(6)800kVA 及以上的底部供给可卸的滚轮，滚轮中心距 为轨距，可变换沿横轴和纵轴方向移动。630kVA 及以下设有 安装用的定位孔，孔中心距为轨距尺寸。
(7)315kVA 及以上容量的变压器可根据用户要求，安装 监测变压器运行温度的电脑温控器，测量代压线圈内部温 度，同时可安装受电脑温控器控制的强迫风冷装置，以降低 温升，延长变压器的使用寿命，或提高变压器的输出容量。 200kVA 及以下容量的变压器只安装温度显示装置。
10kV干式变压器技术规范书.doc
威海热电厂脱硫续建工程10kV干式变压器技术规范书威海热电厂脱硫续建工程干式变压器技术规范书目录1．范围 (1)2．技术标准 (2)3．技术规范和性能参数 (2)4.安装 (9)5.试验 (9)6.调试 (10)7.供货 (10)8.报价中注意事项 (11)9.图纸及资料交付 (11)10.投标时应提供的主要技术数据 (12)21．范围1.1总则1.l.1本规范书适用于威海热电厂脱硫续建工程项目内干式变压器的设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。
若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。
1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。
1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。
1.1.5本规范书未尽事宜，双方协商解决。
1.2供方的工作范围1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。
（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83 《干式电力变压器》GB6450-86《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《外壳防护等级》GB4208《电力变压器》GB1094．1-5-852.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。
2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本说明书适用于系统标称电压为10kV 的所有全密封配电变压器产品。
不同变压器产品都有其单独的安装使用说明书，说明书的通用部分只有在被专用说明书引用时生效，引用方式为：安装使用说明书的通用部分见《10kV级配电变压器安装使用说明书》。
2. 变压器的装卸、运输与储存变压器可以使用汽车、火车或轮船等交通工具进行运输，装运变压器的车厢或船仓应保持干净、整洁。
在运输变压器的过程中，必须对套管、油位计等易损部件进行妥善保护，避免磕碰损坏。
变压器的装运过程必须符合运输规程的安全要求，并将变压器紧固在一个牢固的底座上，防止其在运输过程中发生晃动、碰撞和移位。
产品运输过程中的倾斜角度不得大于15°，运输过程应保持平稳。
产品在车站、码头中转或终点卸货后不得堆码，而且变压器下部要用方木垫牢，并保证垫高不小于100mm。
变压器起吊要求见产品外形图。
起吊时要注意使四处吊攀均匀受力，钢丝绳与铅垂线之间的夹角不得大于30°，并保证不碰坏套管等附件。
当由于吊高限制而无法满足上述要求时，应使用横梁辅助起吊。
长期储存的变压器不得堆码、磕碰，底部方木的垫高不小于100mm。
3．变压器的检查与验收用户收到变压器，并确认其在运输过程中没有发生移位和其它任何损坏，且各部位密封良好后，应及时进行检查和验收。
根据变压器出厂技术文件目录检查产品出厂文件是否齐全。
根据变压器出厂资料和名牌查对产品的型号、容量、电压组合、阻抗电压、联结组标号等是否与定货合同相一致。
根据变压器拆卸件一览表检查产品所需的零部件是否齐全。
根据变压器备件一览表检查产品所需备件是否齐全。
变压器开箱检查工作完成后如不立即投入运行，应将所拆卸的零部件重新包装好，并放在室内干燥安全的地方保存。
4.变压器投运前的准备变压器投运前的检查
（1）变压器拆卸运输的零部件应全部安装就位；
（2）变压器油箱应进行可靠接地；
（3）变压器套管无裂纹、破损或松动；
（4）变压器各部位密封完好，油位正常；
（5）变压器油位计、压力释放阀等部件工作正常；
（6）分接开关转动灵活，变压器三相分接位置一致；
（7）酒精温度计安装妥当，指示读数的方位便于观察。
变压器投运前的试验
（1）测量绕组各个分接位置的直流电阻值，其与产品出厂实测值（折算至
同一温度）的差别不大于2%同时还应满足：
对于1600kVA及以下变压器，三相直流电阻不平衡率为：相4%
线2%对于2000kVA及以上变压器，三相直流电阻不平衡率为：相（有中性点引出）2%线（无中性点引出）1%
（2）测量变压器各个分接位置的电压比，其与产品出厂实测值比较应无明显差别。
（3）测量高、低压绕组联结组别，应与设计要求和产品名牌相一致。
（4）用2000V兆欧表测量绕组连同套管绝缘电阻值应不低于出厂值的70%当测量温度与产品出厂试验的温度不一致时，应将二者按式（1）换算到20 C后进行比较。
R2o= l.5（t 20）/10•R
（1）
式中，R为在温度t C下测量的绝缘电阻，R2o为校正到20C时的绝缘电阻。
（5）进行绕组连同套管的交流工频耐压试验，试验电压为产品出厂例行试验电压的85%
（6）进行变压器油样试验（化验）应满足表1规定。
表1变压器油的质量标准
（7）检查变压器相序应与电网的相序一致变压器试运行
（1）再次确认变压器三相分接位置、相序均正确无误。
将变压器一、二次侧套管与电网可靠连接，并保证带电部件对接地部件的绝缘距离满足：10kV侧
125mm kV侧45mm
（2）确认电网保护装置整定合格，动作准确可靠。
（3）将变压器进行5次全电压空载合闸冲击试验。
第1次合闸后的持续运行时间不小于10mi n,同时监听变压器有无异常噪音。
两次冲击合闸的时间间隔应不小于15mi n。
（4）确认5次全电压空载合闸冲击试验无异常后，将变压器进行空载运行24h。
（5）按25% 50% 75% 100%勺负荷将变压器逐步加载，直至满载后连续运行2h,测量变压器油面温度应无异常。
对所有上述检查（试验）和试运行过程做好详细记录，并存档备查。
5.变压器运行中的监护
对于正常运行的变压器，至少应每月巡视一次，具体观察内容为：
（1）变压器外表面应无渗漏油现象，油面位置正常；
（2）变压器油温随负荷而变化，但不超过最高允许温度95C;
（3）变压器运行无异常噪声；
（4）外部电连接件无过热痕迹；
（5）套管表面无裂纹、破损和闪络放电痕迹；
（6）压力释放阀完好、无喷油痕迹；
（7）变压器油箱接地完好；
（8）变压器安装基础无沉陷或坍塌。
当变压器负载变化剧烈时，应随时注意检查变压器油温、油位的变化，以及外部电连接件的接触状况。
对室外安装的变压器，在天气恶劣的情况下，应增加特殊巡视次数，具体内容为：
（1）大风天气的巡视。
检查外部连线摆动情况和周围环境，外部绝缘距离是否符合规定，有无搭挂杂物；
（2）雷雨天气的巡视。
检查变压器绝缘套管有无闪络放电现象，避雷器是否完好，动作指示器是否工作正常；
（3）大雾天气的巡视。
检查变压器绝缘套管有无闪络放电现象；（4）大雪天气的巡视。
检查变压器上积雪的熔化情况，对有可能危及变压器安全运行的积雪要及时处理；
（5）冰雹、冰冻及气候急剧变化时的巡视。
检查磁套有无被砸或损坏，其它各部件是否受到损伤；
（6）地震时的巡视。
检查变压器各构架基础是否有沉陷、断裂、变形。
产品长期停运后，经绝缘检测正常时可以直接带负荷投入运行。
6.变压器运行中的安全注意事项电网电压不得超过变压器相应分接电压的5%。
变压器投入运行之前，必须对变压器的接地装置进行认真检查。
无励磁调压变压器进行分接变换时，必须将变压器从电网中切除。
带电运行过程中不得随意触模变压器的任何部件。
当发现变压器噪声突然增大时，要密切注意变压器负荷情况和电网电压的高低，加强观察变压器温度的变化，并及时与有关人员取得联系。
变压器预防性试验按有关运行规程进行。
变压器安装、试验、操作和维护必须由具有相应资质的专业人员来承担。
