蓄能器应用注意事项
蓄能器
功能
• • 蓄能器有两种用途: ①当低速运动时载荷需要的流量小于液压泵流量，液压泵多余的流量储入蓄 能器，当载荷要求流量大于液压泵流量时，液体从蓄能器放出来，以补液压 泵流量之不足。②当停机但仍需维持一定压力时，可以停止液压泵而由蓄能 器补偿系统的泄漏，以保持系统的压力。
• 功能
•
•
（1）存储能量
①构成恒压油源短期大量供油；②保压；③作热膨胀补偿；④作辅助动力源，减小装 机容量；⑤作紧急动力源；⑥补偿泄漏。
• • •
（2）吸收液压冲击脉动压力、 （3）消除脉动降低噪声 （4）回收能量
蓄能器的安装位置
• • 蓄能器应选择尽量靠近振动源的场所安装，用于缓冲和吸收脉动。 为充分发挥蓄能器的功能，蓄能器应垂直安装。
充氮压力的确定
• • • • 充氮压力可参考下列数值： 冲击缓冲：充气压力为系统工作压力的90%； 消除脉动：充气压力为系统工作压力的60%； 能量存储：充气压力应低于系统最低压力的90%，且高于系统最高工 作压力的25% • 热膨胀补偿：以液压系统封闭回路中的最低压力或稍低一点的压力作 为充气压力。
Cnooc Jz20-2气矿
囊式蓄能器
——容易忽视的关键部件
内容
1
2 3 直观认识蓄能器 内部结构、工作原理 功能 使用注意事项 小结
4
5
直观认识蓄能器
分类：蓄能器按加载方式可分为弹簧式、重锤式和气体式。
内部结构
充气阀
气囊
进油阀（菌阀）
工作原理
囊式蓄能器由胶囊、壳体、菌阀、底座等组成。蓄能器分为气液两个腔室，胶囊内 充氮气，胶囊与壳体组成的腔室充液压油（流程的介质）。当液压油进入蓄能器壳 体时，胶囊内气体体积随压力增加而减小，从而使液压油储存起来。若液压系统需 增加液压油，则蓄能器在气体膨胀压力推动下，将液压油排出给以补充，以达到稳 压、补漏的作用。蓄能器是液压气动系统中的一种能量储蓄装置。
蓄能器充氮气安全要求标准
蓄能器充氮气安全要求标准蓄能器是一种能够对机械设备施加压缩力的设备，在许多领域中都有广泛应用，例如液压系统、动力工具、汽车制造和医疗设备等领域。
在使用蓄能器时，为了满足其正常工作的需要，需要充填氮气，但充氮气的过程也存在一定的安全隐患。
因此，制定一定的充氮气安全要求标准可以有效预防安全事故的发生。
充氮气安全注意事项在充氮气时，需要注意以下几个方面，以确保安全：1. 使用符合标准的氮气气瓶在充氮气前需要确保使用的气瓶符合相关安全标准，例如要检查气瓶是否过期、是否有损伤等。
2. 充氮气前加油门开关设为“关闭”状态在进行蓄能器充氮气之前，需要将机器油门开关设为关闭状态，以防止充氮气时机器发生突然死机操作。
3. 充氮气时保持周围环境通风在充氮气时需要保持周围环境通风，以便及时排除可能会产生的毒性气体。
4. 一次只充一个蓄能器在充氮气时，只应同时充一个蓄能器，以避免出现充氮气管路等部件失效而造成的安全隐患。
5. 使用带有压力表的充氮气其他设备在选择充氮气设备时，应该选择带有压力表的充氮气设备，并严格按照压力表上标注的气压范围充氮气，以避免充气过多带来的安全隐患。
蓄能器充氮气后注意事项在蓄能器充氮气完成后，需要注意以下方面，以保证机器的安全：1. 氮气排放充氮气前需要注意氮气的排放问题，包括排放到安全的地方，避免中毒和火灾等危险。
2. 检测中压气体管路在充氮气后，应检查中压气体管路，确认其是否出现漏气或者其他安全隐患。
3. 处理余气在充氮气完成后，应处理掉余留的气体，避免造成爆炸和中毒等安全风险。
结论蓄能器充氮气的过程需要注意许多安全问题，尤其是在选择充氮气设备时需要严格按照相关标准，并在充氮气完成后检查机器中压气体管路和处理掉余气。
这些注意事项可有效保障充氮气的安全，保护人体和设备。

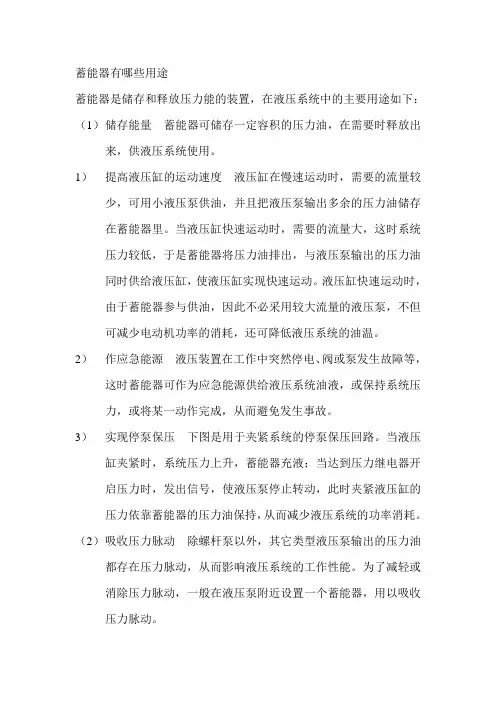

蓄能器若干问题[1]
![蓄能器若干问题[1]](https://img.taocdn.com/s3/m/0cdc5a7a27284b73f24250f9.png)
蓄能器有哪些用途蓄能器是储存和释放压力能的装置，在液压系统中的主要用途如下：（1）储存能量蓄能器可储存一定容积的压力油，在需要时释放出来，供液压系统使用。
1）提高液压缸的运动速度液压缸在慢速运动时，需要的流量较少，可用小液压泵供油，并且把液压泵输出多余的压力油储存在蓄能器里。
当液压缸快速运动时，需要的流量大，这时系统压力较低，于是蓄能器将压力油排出，与液压泵输出的压力油同时供给液压缸，使液压缸实现快速运动。
液压缸快速运动时，由于蓄能器参与供油，因此不必采用较大流量的液压泵，不但可减少电动机功率的消耗，还可降低液压系统的油温。
2）作应急能源液压装置在工作中突然停电、阀或泵发生故障等，这时蓄能器可作为应急能源供给液压系统油液，或保持系统压力，或将某一动作完成，从而避免发生事故。
3）实现停泵保压下图是用于夹紧系统的停泵保压回路。
当液压缸夹紧时，系统压力上升，蓄能器充液；当达到压力继电器开启压力时，发出信号，使液压泵停止转动，此时夹紧液压缸的压力依靠蓄能器的压力油保持，从而减少液压系统的功率消耗。
（2）吸收压力脉动除螺杆泵以外，其它类型液压泵输出的压力油都存在压力脉动，从而影响液压系统的工作性能。
为了减轻或消除压力脉动，一般在液压泵附近设置一个蓄能器，用以吸收压力脉动。
（3）缓和压力冲击执行元件的往复运动或突然停止、控制阀的突然切换或关闭、液压泵的突然启动或停止，往往产生压力冲击。
引起机械振动。
在液压系统中，将蓄能器设置在易产生压力冲击的部位，可缓和压力冲击，从而提高液压系统的工作性能。
蓄能器的类型有哪些？各有何特点？（1）类型充气式蓄能器：气液直接接触式活塞式气囊式隔膜式弹簧式蓄能器重锤式蓄能器（2）特点在蓄能器中，以活塞式蓄能器和气囊式蓄能器应用最为广泛。
1）活塞式蓄能器的特点它是利用气体压力与油液压力相平衡的原理来工作的。
活塞将气体与油液隔离，避免了气体侵入或溶于油液中。
液压油不容易氧化，系统工作较平稳、结构简单、工作可靠、寿命长、安装维护方便。
电液执行机构中蓄能器的应用与选择
以图 １ 示 的一 种 电液 执 行机 构 液压 系统 流程 图为例 ， 所 如果 主 油源 系统 出现故 障 ， 油泵 电机 如
电源 中断 或液 压 泵 等部 件 出现 故 障 ， 系统 压 力 低报 警 后 ， 可人 工 操 作 Ａ ２投 用 按 钮 ， Ｓ Ｌ 通 电 换 使 Ｏ １
作 备 用压 力源 时
Ｖ 理 ＝ （ ｌ ０ ［一 Ｐ ／２ ． ｏ 想 △ 尸／ ） １ （１ ） Ｐ ／ Ｐ ］ （） ２ 式 中 ： ｏ 想为 蓄能器 的理想 容积 ， ’Ａ Ｖ理 ｒ ； Ｖ为 蓄能 器理 想有 效 排 油量 ， 。Ｐ 是蓄 能器 充气 压 力 ， 系 ｎ ｍ ；ｏ 按 统工作 压 力 的 ６ ％充 气 ，ａ Ｐ 为系 统最 低工 作 压力 ， ０ Ｐ ；￣ 绝对 压 力 ， ａ Ｐ 为 系统 最高 工作 压力 ， 对 压 Ｐ ；２ 绝
蓄能 器 实际 总容 积为 ：
Ｖｏ ｍ Ｖｏ理想 实际
式 中 ： 。 际为 蓄 能器 实 际 总 容 积 ， ｍ 为 绝 Ｖ实 ｍ； 热状 态 变化 的修 正 系数 。
４ 使 用蓄 能器 的 注 意事 项
（） １ 气囊 式 蓄能器 只 能充 氮气 ， 不能 充 氧气 ， 决 以免 引起 爆 炸 。
ＰＰ ２ ｜
图 ２ 绝 热状 态变 化 的 修 正 系数 图
（ ） 能器 要安装 在 便 于检查 和维 修 的位 置 ， 远 离热 源 。 ２ 蓄 要 （） ３ 气囊 式 蓄能 器应 使油 口向下垂 直 安装 ， 并要 用 支持 板或 支持 架 固定好 ， 以免发 生 飞起事 故 。 （ ） 能器 属 于压力 容器 ， 允许 在气 囊 式蓄 能器 上进 行任 何 的焊接 、 焊 或机 械加 工 ， 不允 ４ 蓄 不 铆 也
蓄能器的作用及检修方法、注意事项
蓄能器的检修一般要求是在需要更换皮囊时方进行解体检修，但对于安装蓄能器的组件以及管路，其所用的密封件必须进行更换。皮囊更换需要返厂更换。
蓄能器更换备件后，需要进行保压试验，一般至少在12小时内无漏气、无泄漏。
宁鲁煤电公司灵州电厂培训教案
培训课程
蓄能器的作用及检修方法
授课时间
2016.05.24
授课地点
维护部会议室
讲师姓名
李祎
计划课时
4
实际课时
4பைடு நூலகம்
参加人员
班组全体人员
1、蓄能器是液压气动系统中的一种能量储蓄装置。它在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要时，又将压缩能或位能转变为液压或气压等能而释放出来，重新补供给系统。当系统瞬间压力增大时，它可以吸收这部分的能量，以保证整个系统压力正常。
3、蓄能器的检修要求
检查蓄能器内氮气压力，若压力不足则补充充氮。高压蓄能器的充氮压力为9.1±0.2MPa，低压蓄能器的充氮压力为0.21±0.05MPa。充氮时将充气工具上堵头拆下，换上软管，将蓄能器的充气嘴和氮气瓶用充氮工具连接起来，关闭充氮工具上放气口的针阀，慢慢打开氮气瓶上的阀门，向蓄能器充氮，同时监视充气工具上的压力表读数，当压力表指示为9.1MPa时，关闭氮气瓶上的阀门。一分钟后，再测一下压力，不够再充，然后打开充氮工具上放气针阀，拆去充氮工具的软管，并检查蓄能器的充气嘴有无漏气，若无泄漏，装上蓄能器充气嘴上的罩盖，关严蓄能器上的回油阀，缓慢打开蓄能器的进油阀。
囊式蓄能器储能安全操作及保养规程
囊式蓄能器储能安全操作及保养规程引言囊式蓄能器作为压力储能设备，在机械、航空、军事等领域应用广泛。
虽然其具有很好的储能性能，但如果操作不当会引发严重的事故，危及人身和财产安全。
因此，为了确保囊式蓄能器能够正常运行，本文将介绍其储能安全操作及保养规程，供相关人员参考。
囊式蓄能器概述囊式蓄能器是一种利用弹性薄膜（或皮囊）来进行压力储能的装置。
其结构简单、体积小、重量轻，具有快速响应和高能量密度等优点，被广泛用于液压系统、气动系统和惯性能量储存等领域。
由于囊式蓄能器是一种高压储能设备，因此在使用过程中需要注意安全操作。
囊式蓄能器安全操作规程1. 使用前检查在使用囊式蓄能器前，应对其进行检查，确认其能否正常使用，操作人员应仔细检查以下方面：1.1 壳体检查外壳应无明显变形、裂纹和焊接位置泄漏等现象。
1.2 泄漏检查应检查活塞和阀芯、密封圈等部位是否有泄漏现象，如果发现泄漏应立即处理。
1.3 压力检查应检查储气腔压力值是否符合使用要求，可通过压力表进行检查。
2. 使用过程中的注意事项使用囊式蓄能器时，应注意以下事项：2.1 正确选择使用环境囊式蓄能器应在干燥、温度适宜（-40℃~+60℃）的环境中使用，在气候寒冷环境中需定期排放储气腔内积水及凝霜。
2.2 正确连接管路在连接管路时，应遵循相关安装标准，确保连接管路无错位、漏油、漏空气等问题。
2.3 合理分配系统压力在将囊式蓄能器储气腔安装在系统中时，应合理分配系统压力。
如果压力过高，则可能会导致囊式蓄能器爆炸或气密性降低，这将对系统的稳定性和安全性造成威胁。
2.4 正确操作阀门在操作阀门时，应根据需要合理调节压力值，并且定期进行维护保养，以确保其正常运行。
3. 储存时的注意事项在囊式蓄能器储存及长期未使用时，应注意以下事项：3.1 防止摩擦在储存囊式蓄能器时，应避免与其他物品发生摩擦，以免储气腔内部皮囊損壞。
3.2 定期充放气应适当间隔时间对囊式蓄能器进行充放气处理，以确保其在储存期间内部压力处于正常水平，避免由于长期未使用而导致囊式蓄能器失效。
液压系统蓄能器充氮注意事项
液压系统蓄能器充氮注意事项1. 引言液压系统蓄能器是一种用于储存液体或气体能量的设备，常用于液压系统中以平衡液压能量的波动。
充氮是一种常见的蓄能器充能方式，本文将介绍液压系统蓄能器充氮的注意事项。
2. 蓄能器充氮的原理蓄能器充氮是指将蓄能器内的气体充入氮气，以达到所需的压力。
充氮的过程需要注意一些关键事项，以确保安全和有效的充氮操作。
3. 充氮前的准备工作在进行蓄能器充氮之前，需要进行一些准备工作，以确保操作的顺利进行。
以下是一些准备工作的注意事项：•准备好适当的充氮设备，包括充气管、压力表等。
•确保充氮设备的连接处无泄漏。
•检查蓄能器的状态，确保其完好无损。
•确保操作者具备充氮的相关知识和经验。
4. 充氮操作步骤充氮操作需要按照一定的步骤进行，以确保操作的安全和有效。
以下是充氮的操作步骤及相关注意事项：步骤 1：准备工作•确保液压系统处于关闭状态，防止液压液进入蓄能器。
•确保蓄能器处于放气状态，以避免充气过程中的意外情况。
步骤 2：连接充氮设备•将充气管连接到蓄能器的充气口，确保连接牢固。
•在连接处使用适当的密封材料，以防止泄漏。
步骤 3：充氮操作•打开充氮设备中的氮气供应阀门，缓慢注入氮气。
•同时观察蓄能器的压力表，确保充气压力达到所需值。
•注意控制充氮速度，避免过快或过慢。
步骤 4：充氮完成•当充气压力达到所需值时，关闭氮气供应阀门。
•断开充气管，注意释放管路中的气体。
•检查充氮连接处是否有泄漏，确保连接处无漏气。
5. 注意事项和安全措施在进行液压系统蓄能器充氮操作时，需要注意一些事项和采取安全措施，以确保操作的安全和有效。
•操作者必须具备相关的知识和经验，了解充氮操作的原理和步骤。
•在充氮过程中，要保持警惕，及时发现和处理可能的问题。
•在操作过程中，要遵循相关的安全规范和操作规程。
•注意操作环境的通风状况，确保操作者的安全。
•如果操作者对充氮操作不熟悉或存在疑问，应及时寻求专业人士的帮助和指导。
蓄能器公称容积
蓄能器公称容积1. 什么是蓄能器公称容积？蓄能器公称容积是指蓄能器的额定容量或设计容量，也可以理解为蓄能器的标准容量。
它是指在标准工作条件下，蓄能器所能存储的最大压缩气体或液体的体积。
蓄能器是一种用于储存和释放能量的装置，广泛应用于各个领域，包括工业、交通、军事等。
在许多应用中，蓄能器被用来平衡系统压力、缓冲冲击、提供紧急动力等。
2. 蓄能器公称容积的计算方法蓄能器公称容积的计算方法通常取决于其类型和设计参数。
以下是一些常见类型的蓄能器及其计算方法：2.1 气体弹簧式蓄能器气体弹簧式蓄能器是利用压缩气体在密封容器中储存和释放能量的装置。
其公称容积可以通过以下公式计算：V = (P * V0) / P0其中， - V 是公称容积（单位：升）； - P 是实际工作压力（单位：巴）； -V0 是蓄能器的原始容积（单位：升）； - P0 是蓄能器的设计工作压力（单位：巴）。
2.2 液体蓄能器液体蓄能器是利用液体在容器中储存和释放能量的装置。
其公称容积可以通过以下公式计算：V = (m * ρ) / 1000其中， - V 是公称容积（单位：升）； - m 是储存的液体质量（单位：克）； - ρ 是液体的密度（单位：克/升）。
3. 蓄能器公称容积的重要性蓄能器公称容积是设计和选择蓄能器时的重要参数，它直接影响着蓄能器的性能和应用效果。
以下是蓄能器公称容积的一些重要性：3.1 储存能量蓄能器公称容积决定了蓄能器所储存的最大气体或液体体积。
较大的公称容积意味着更多的储存空间，可以存储更多的压缩气体或液体，从而提供更多的储能能力。
3.2 缓冲压力波动蓄能器在系统中起到缓冲作用，可以吸收压力的波动，平衡系统的压力。
较大的公称容积可以提供更大的缓冲容量，使得系统的压力变化更加平稳。
3.3 提供紧急动力蓄能器可以储存并释放能量，为系统提供紧急动力。
较大的公称容积可以存储更多的能量，提供更长时间的紧急动力支持。
3.4 延长设备寿命蓄能器在一些设备中被用于减少冲击和振动，从而延长设备的寿命。
蓄能器
蓄能器的结构、原理和计算蓄能器概述•蓄能器是一种能把液压储存在耐压容器里，待需要时又将其释放出来的能量储存装置；•蓄能器是液压系统中的重要辅助元件，对保证系统正常运行、改善其动态品质、保持工作稳定性、延长工作寿命、降低噪声等起着重要的作用；•蓄能器可以作为液压系统中的辅助动力源、紧急动力源，可以起到补充泄露、保持恒压、吸收液压冲击、吸收脉动和降低噪声等效果。
蓄能器工作原理•由于液压油是不可压缩液体，因此不能通过压缩液压油以蓄积压力能，必须依靠其他介质来转换、蓄积压力能。
•以囊式充气蓄能器为例，该蓄能器由油液部分和带有气密封件的气体部分（一般为氮气）组成，位于皮囊周围的油液与油液回路接通。
当压力升高时油液进入蓄能器，气体被压缩，系统管路压力不再上升；当管路压力下降时压缩空气膨胀，将油液压入回路，从而减缓管路压力的下降。
•1、重力式蓄能器重力式蓄能器通过提升加载在密封活塞上的质量块把液压系统中的压力能转化为重力势能存储起来。
其结构简单、压力稳定。
缺点是安装局限性大，只能垂直安装；不易密封；质量块惯性大，不灵敏。
这类蓄能器一般仅供暂存能量用。
•2、弹簧式蓄能器弹簧式蓄能器依靠压缩弹簧把液压系统中的压力能转化为弹簧的弹性势能存储起来，需要时再加以释放。
其结构简单、成本较低。
缺点是由于弹簧伸缩量有限，故而容量较小，弹簧对于系统压力变化不怎么敏感。
所以只适合小容量、低压系统，或是用作缓冲装置。
•3、充气式蓄能器充气式蓄能器的工作原理以PV=nRT=C为基础，通过压缩气体完成能量转化，使用时首先向蓄能器充入预定压力的气体。
当系统压力超过蓄能器内部压力时，油液压缩气体，将油液中的压力转化为气体内能；当系统压力低于蓄能器内部压力时，蓄能器中的油在高压气体的作用下流向外部系统，释放能量。
针对不同工况选择适当的充气压力是使用这种蓄能器的关键。
此类蓄能器可做成各种规格，适用于各种大小型液压系统，皮囊惯性小，反应灵敏，适合用作消除脉动；不易漏气，隔离式的没有油气混杂的可能；安装维护容易，附属设备少，是目前使用最为广泛的蓄能器。
蓄能器的安装及使用注意事项
蓄能器的安装及使用注意事项
蓄能器是一种能够存储电能并释放电能的设备，常用于备用电源、能量传递和强化电力系统稳定等方面。
以下是蓄能器的安装及使用注意事项：
1. 安装地点：应选择密闭、通风良好、温度适宜的室内场所进行安装，避免阳光直射、高温、潮湿和震动等环境。
2. 安装方式：蓄能器应按照说明书要求正确安装，确保相应的电源、负载和保护措施齐全。
3. 接线安装：接线前必须切断设备电源，按要求正确接线，不得出现堵塞或导线错乱等情况。
4. 使用保护：如遇到电力供应不稳定、过电压、过电流或电压下降等情况，应及时断开蓄能器的输入端，以免损坏设备。
5. 维护保养：蓄能器在正常使用过程中应定期对电容电路和连接线路进行检查维护，确保设备运行稳定。
总之，安装和使用蓄能器需要严格遵循说明书和相关标准，确保正常、安全、稳定地使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓄能器应用注意事项
1.充气式蓄能器中应使用惰性气体(一般为氮气)，允许工作压力视蓄能器结构
形式而定；
2.不同的蓄能器各有其适用的工作范围，例如，皮囊式蓄能器的皮囊强度不高，
不能承受很大的压力波动，且只能在-20～70℃的温度范围内工作；禁止爆晒。
3.皮囊式蓄能器原则上应垂直安装(油口向下)，只有在空间位置受限制时才允
许倾斜或水平安装；
4.装在管路上的蓄能器须用支板或支架固定；
5.蓄能器与管路系统之间应安装截止阀，供充气、检修时使用；
6.平时使用时要保证P口的截止阀完全打开，T口截止阀完全关闭的；
7.充氮气时要确保蓄能器内没有油压，且T口上的截止阀完全打开。
充气压力依据下列公式：
P。
＝预充压力；P1=最低工作压力；P2＝最高工作压力；
按0.9p1＞p0＞0.25 p2（A）充气
从使用蓄能器总容积最小，单位容积的蓄能器储存量最大的角度出发确定预充压力P。
，P。
＝0.417 P2；
应用举例：
如果P1=0.8MPA；P2＝1.4MPA；按0.9p1＞p0＞0.25 p2，
则：0.72＞p0＞0.35
从使用蓄能器总容积最小，单位容积的蓄能器储存量最大的角度出发确定预充压，
则可以计算得出：P。
=0.58MPA；
充气压力具体视现场情况可在公式(A)范围内合理变动。
