埃斯顿伺服电机维修故障总结
伺服电机常见故障与维修
伺服电机常见故障与维修伺服电机常见故障与维修伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。
伺服电机常见结构如下：伺服电机常见故障与维修方法如下：一、电机上电，机械振荡(加／减速时)引发此类故障的常见原因有：①脉冲编码器出现故障。
此时应检查伺服系统是否稳定，电路板维修检测电流是否稳定，同时，速度检测单元反馈线端子上的电压是否在某几点电压下降，如有下降表明脉冲编码器不良，更换编码器；②脉冲编码器十字联轴节可能损坏，导致轴转速与检测到的速度不同步，更换联轴节；③测速发电机出现故障。
修复，更换测速机。
维修实践中，测速机电刷磨损、卡阻故障较多，此时应拆下测速机的电刷，用纲砂纸打磨几下，同时清扫换向器的污垢，再重新装好。
二、电机上电，机械运动异常快速(飞车)出现这种伺服整机系统故障，应在检查位置控制单元和速度控制单元的同时，还应检查：①脉冲编码器接线是否错误；②脉冲编码器联轴节是否损坏；③检查测速发电机端子是否接反和励磁信号线是否接错。
一般这类现象应由专业的电路板维修技术人员处理，负责可能会造成更严重的后果。
三、主轴不能定向移动或定向移动不到位出现这种伺服整机系统故障，应在检查定向控制电路的设置调整、检查定向板、主轴控制印刷电路板调整的同时，还应检查位置检测器(编码器)的输出波形是否正常来判断编码器的好坏(应注意在设备正常时测录编码器的正常输出波形，以便故障时查对)。
四、坐标轴进给时振动应检查电机线圈、机械进给丝杠同电机的连接、伺服系统、脉冲编码器、联轴节、测速机。
五、出现NC错误报警NC报警中因程序错误，操作错误引起的报警。
伺服电机常见故障代码分析及处理方法
伺服电机常见故障代码分析及处理方法伺服电机是通过控制回路来实现精确定位和控制转速的电机，常见故障代码可能会导致电机无法工作或者无法达到预期的运动效果。
以下是一些常见故障代码及其处理方法：1.报警代码E01：驱动过流保护。
这通常是由于电机受力过大或者电机驱动器故障引起的。
处理方法是检查电机负载是否正常，可以通过减小负载或增加驱动器容量来解决。
2.报警代码E02：驱动过热保护。
这可能是由于电机驱动器温度过高引起的。
处理方法是检查驱动器是否通风良好，并确保散热器没有堵塞。
还可以降低电机负载或者增加驱动器的容量。
3.报警代码E03：驱动器故障。
这可能是由于驱动器的故障引起的，例如驱动器损坏或者通讯故障。
处理方法是检查驱动器是否正常工作，可以尝试重新启动驱动器或更换驱动器。
4.报警代码E04：位置超差。
这可能是由于位置误差超过了设定的阈值引起的。
处理方法是检查位置传感器的准确性，可以通过重新校准位置传感器来解决。
5.报警代码E05：速度超差。
这可能是由于速度误差超过了设定的阈值引起的。
处理方法是检查速度传感器的准确性，并确保传感器与驱动器的通讯正常。
6.报警代码E06：电机过载。
这可能是由于电机受力过大引起的。
处理方法是检查电机负载是否正常，可以通过减小负载或增加驱动器容量来解决。
7.报警代码E07：电机过热。
这可能是由于电机温度过高引起的。
处理方法是检查电机是否通风良好，并确保散热器没有堵塞。
还可以降低电机负载或者增加驱动器的容量。
除了以上常见故障代码，还可能会出现其他故障，例如电机无法运动、电机运动不匀速等。
在处理这些故障时，可以先检查电机驱动器及其控制系统是否正常工作，然后逐步检查电机及其相关传感器的准确性，最后根据具体情况采取相应的措施。
总结起来，伺服电机常见故障代码分析及处理方法主要包括检查电机负载、驱动器温度及散热情况、驱动器及通讯故障、位置及速度传感器准确性、电机温度等方面，并根据具体情况采取相应的修复措施。
伺服电机系统常见故障及维修
伺服电机系统常见故障及维修一、电机不转或转动无力的故障可能原因及维修方法1.1 电机供电异常电机供电异常可能是由于电源线路的接触不良或电源开关故障引起的。
首先，检查电源线路是否插好，是否存在破损或接触不良的情况，若有问题，重新连接或更换电源线路。
同时，检查电源开关是否正常工作，如有问题，及时维修或更换。
1.2 控制器故障控制器故障可能导致电机无法正常工作。
检查控制器的指示灯是否点亮，若无亮灯提示，说明可能存在控制器故障。
此时应先尝试重新启动控制器，如果问题仍然存在，需要检查控制器的电路板和连接线路是否损坏，如有损坏，可尝试修复或更换。
1.3 电机零部件损坏电机零部件损坏也会导致电机无法正常转动或转动无力。
常见的损坏部件包括电刷、轴承和绕组等。
若发现电刷磨损、轴承磨损或绕组烧毁等情况，需要及时更换损坏部件。
二、电机发热过高的故障可能原因及维修方法2.1 过载工作过载工作是导致电机发热过高的常见原因之一。
检查电机负载是否超过额定工作范围，如果超载，则需要减小负载或更换功率较大的电机。
2.2 电机通风不良电机通风不良会导致散热不畅，进而引发过热问题。
检查电机周围是否存在堵塞物或灰尘等，清除堵塞物并保持通风良好。
2.3 绕组短路或接触不良绕组短路或接触不良会导致电流过大，进而使电机发热过高。
检查电机绕组是否存在损坏或接触不良的情况，如有问题，需重新绝缘或修复绕组。
三、电机震动较大的故障可能原因及维修方法3.1 电机不平衡电机不平衡是导致震动的常见原因之一。
检查电机固定是否牢固，如发现松动，需重新固定电机。
3.2 机械部件损坏机械部件损坏也会导致电机震动较大。
检查电机的传动装置，如发现齿轮磨损、轴承松动等情况，应及时更换损坏部件。
3.3 电机负载不均衡电机负载不均衡也可能导致电机震动。
检查负载的均衡性，如需要，调整或重新安装负载，以平衡电机负载。
综上所述，伺服电机系统常见故障主要包括电机不转或转动无力、电机发热过高和电机震动较大等问题。
埃斯顿伺服电机技术解答
伺服电机技术解答三相交流永磁同步伺服电机简称交流伺服电机（AC server motor)或伺服电机，由于它具有高响应、高精度、运行平稳、恒转矩输出、能过载、低噪声、结构简介、可靠性高、免维护等优点，是目前旋转电机中最佳的控制电机。
本章以EDB驱动器和其配套伺服电机为例，简述伺服电机在应用中的有关问题及注意事宜，其原则和方法同样适用于其它型号的驱动器配伺服电机。
伺服电机选型：伺服电机的选型是多个因素综合考虑、合理选择的过程，一般应着重注意这几个参数的选择：电机的额定转矩、电机运行的最高转速、负载惯量及电机转子惯量、加减速时所需要的过载能力、电机起停频率等。
通过机械传动机构加在电机上的负载有二种，即负载转矩和负载惯量。
负载转矩如由下图运动方式形成：则：图中Ta为因加速时间t1形成的加速转矩，Tb为由于减速时间t3形成的制动转矩，Tf 为在t2时间内产生的负载转矩，T0为在停止时间t4产生的锁定转矩，n为工作时电机的转速。
Ta、Tb、Tf、T0、n均为通过机械传动装置折算到电机轴上的参数。
Ta、Tb可参见下式确定：式中：Jm—电机转子惯量（），Jl—折算到电机轴上的负载惯量（），t单位：sec，n单位：rpm，Ta、Tf单位：Nm。
由下式确定一个周期电机转矩的均方根值：确定预选电机的额定转矩大于Trms值；确定预选电机的额定转速大于实际运行的最高转转速；其过载转矩大于Ta、Tb中最大值，即可选定伺服电机。
加在电机轴上的负载惯量，对伺服电机的灵敏度及快速移动、精确定位有很大的影响。
较大的负载惯量，当指令速度发生变化时，电机达到指令速度的时间会较长；多轴同时运动时，会使形成的轨迹偏离指令轨迹过大，造成较大的误差。
所以，选择机械传动机械，使折算到电机轴上的负载惯量合适，是伺服电机选型中重要的过程。
机械传动不仅要满足脉冲当量、转矩（功率）放大等技术要求，更要注重负载惯量与电机的适配。
负载惯量是否与电机相适配的标准，是指负载惯量折算到电机轴上的负载惯量Jl，其数值与电机转子惯量的倍数关系。

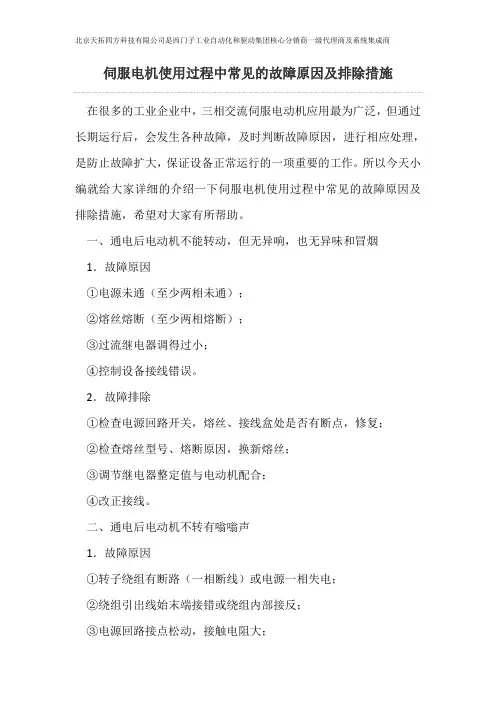

伺服电机使用过程中常见的故障原因及排除措施
伺服电机使用过程中常见的故障原因及排除措施在很多的工业企业中，三相交流伺服电动机应用最为广泛，但通过长期运行后，会发生各种故障，及时判断故障原因，进行相应处理，是防止故障扩大，保证设备正常运行的一项重要的工作。
所以今天小编就给大家详细的介绍一下伺服电机使用过程中常见的故障原因及排除措施，希望对大家有所帮助。
一、通电后电动机不能转动，但无异响，也无异味和冒烟1．故障原因①电源未通（至少两相未通）；②熔丝熔断（至少两相熔断）；③过流继电器调得过小；④控制设备接线错误。
2．故障排除①检查电源回路开关，熔丝、接线盒处是否有断点，修复；②检查熔丝型号、熔断原因，换新熔丝；③调节继电器整定值与电动机配合；④改正接线。
二、通电后电动机不转有嗡嗡声1．故障原因①转子绕组有断路（一相断线）或电源一相失电；②绕组引出线始末端接错或绕组内部接反；③电源回路接点松动，接触电阻大；④电动机负载过大或转子卡住；⑤电源电压过低；⑥小型电动机装配太紧或轴承内油脂过硬；⑦轴承卡住。
2．故障排除①查明断点予以修复；②检查绕组极性；判断绕组末端是否正确；③紧固松动的接线螺丝，用万用表判断各接头是否假接，予以修复；④减载或查出并消除机械故障，⑤检查是否把规定的面接法误接；是否由于电源导线过细使压降过大，予以纠正；⑥新装配使之灵活；更换合格油脂；⑦修复轴承。
三、电动机起动困难，额定负载时，电动机转速低于额定转速较多1．故障原因①电源电压过低；②面接法电机误接；③转子开焊或断裂；④转子局部线圈错接、接反；③修复电机绕组时增加匝数过多；⑤电机过载。
2．故障排除①测量电源电压，设法改善；②纠正接法；③检查开焊和断点并修复；④查出误接处予以改正；⑤恢复正确匝数；⑥减载。
四、电动机空载电流不平衡，三相相差大1．故障原因①绕组首尾端接错；②电源电压不平衡；③绕组存在匝间短路、线圈反接等故障。
2．故障排除①检查并纠正；②测量电源电压，设法消除不平衡；③消除绕组故障。

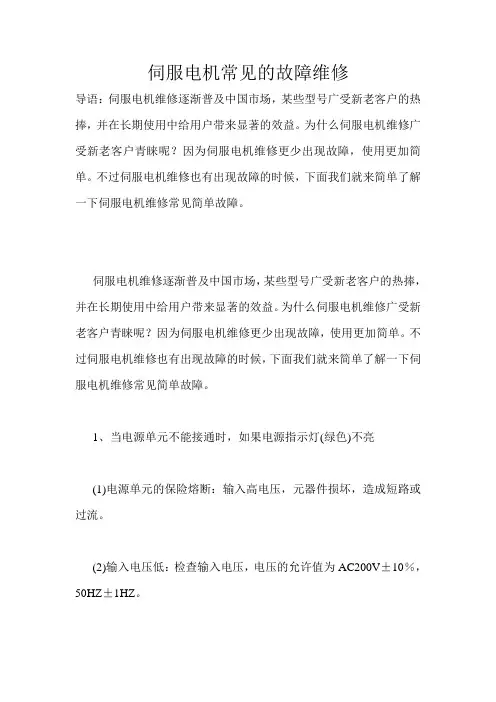

伺服电机常见的故障维修
伺服电机常见的故障维修
导语：伺服电机维修逐渐普及中国市场，某些型号广受新老客户的热捧，并在长期使用中给用户带来显著的效益。
为什么伺服电机维修广受新老客户青睐呢？因为伺服电机维修更少出现故障，使用更加简单。
不过伺服电机维修也有出现故障的时候，下面我们就来简单了解一下伺服电机维修常见简单故障。
伺服电机维修逐渐普及中国市场，某些型号广受新老客户的热捧，并在长期使用中给用户带来显著的效益。
为什么伺服电机维修广受新老客户青睐呢？因为伺服电机维修更少出现故障，使用更加简单。
不过伺服电机维修也有出现故障的时候，下面我们就来简单了解一下伺服电机维修常见简单故障。
1、当电源单元不能接通时，如果电源指示灯(绿色)不亮
(1)电源单元的保险熔断：输入高电压，元器件损坏，造成短路或过流。
(2)输入电压低：检查输入电压，电压的允许值为AC200V±10％，50HZ±1HZ。
(3)电源单元不良，元器件损坏。
2、电源指示等亮。
报警灯也消失，但电源不能接通电源。
接通条件如下：
(1)电源ON按钮闭合。
(2)电源OFF按钮闭合。
(3)外部报警接点打开。
3、伺服电机维修机器无反应，电源灯不亮：
（1）.检查电源供电线是否正常
（2）.检查主板上各个线头是否接插完好，像6pin线、电源20pin 头等
（3）.查看主板是否有料件烧
（4）.如果主板上有电源指示灯看一下指示灯是否亮
（5）.触发一下开关看看主板能否启动
（6）.如果主板指示灯都不亮就把电源的绿线和黑线短接看看电源是否正常，最后更换电源测试主板是否正常。
伺服电机常见故障处理技巧
伺服电机常见故障处理技巧伺服电机常见故障处理技巧如下：一、伺服电机维修窜动现象在进给时出现窜动现象，测速信号不稳定，如编码器有裂纹；接线端子接触不良，如螺钉松动等；当窜动发生在由正方向运动与反方向运动的换向瞬间时，一般是由于进给传动链的反向问隙或伺服驱动增益过大所致;二、伺服电机维修爬行现象大多发生在起动加速段或低速进给时，一般是由于进给传动链的润滑状态不良，伺服系统增益低及外加负载过大等因素所致。
尤其要注意的是，伺服电动机和滚珠丝杠联接用的联轴器,由于连接松动或联轴器本身的缺陷，如裂纹等，造成滚珠丝杠与伺服电动机的转动不同步，从而使进给运动忽快忽慢；三、伺服电机维修振动现象机床高速运行时,可能产生振动，这时就会产生过流报警。
机床振动问题一般属于速度问题，所以应寻找速度环问题；四、伺服电机维修转矩降低现象伺服电机从额定堵转转矩到高速运转时,发现转矩会突然降低，这时因为电动机绕组的散热损坏和机械部分发热引起的。
高速时，电动机温升变大，因此,正确使用伺服电机前一定要对电机的负载进行验算；五、伺服电机维修位置误差现象当伺服轴运动超过位置允差范围时(KNDSD100出厂标准设置PA17:400，位置超差检测范围），伺服驱动器就会出现“4"号位置超差报警。
主要原因有:系统设定的允差范围小;伺服系统增益设置不当；位置检测装置有污染；进给传动链累计误差过大等; 六、伺服电机维修不转现象数控系统到伺服驱动器除了联结脉冲+方向信号外，还有使能控制信号，一般为DC+24 V继电器线圈电压。
伺服电动机不转,常用诊断方法有：检查数控系统是否有脉冲信号输出；检查使能信号是否接通；通过液晶屏观测系统输入/出状态是否满足进给轴的起动条件；对带电磁制动器的伺服电动机确认制动已经打开；驱动器有故障；伺服电动机有故障;伺服电动机和滚珠丝杠联结联轴节失效或键脱开等。
13种常见的伺服电机故障及维修方法
13种常见的伺服电机故障及维修方法伺服电机因为长期连续不断使用或者使用者操作不当，会经常发生电机故障，维修又相对复杂的。
小编收集了伺服电机发生的13种常见的故障问题的维修方法，供大家学习借鉴。
一、起动伺服电机前需做的工作有哪些？1、测量绝缘电阻（对低电压电机不应低于0.5M）。
2、测量电源电压，检查电机接线是否正确，电源电压是否符合要求。
3、检查起动设备是否良好。
4、检查熔断器是否合适。
5、检查电机接地、接零是否良好。
6、检查传动装置是否有缺陷。
7、检查电机环境是否合适，清除易燃品和其它杂物。
二、伺服电机轴承过热的原因有哪些？电机本身：1、轴承内外圈配合太紧。
2、零部件形位公差有问题，如机座、端盖、轴等零件同轴度不好。
3、轴承选用不当。
4、轴承润滑不良或轴承清洗不净，润滑脂内有杂物。
5、轴电流。
使用方面：1、机组安装不当，如电机轴和所拖动的装置的轴同轴度一合要求。
2、皮带轮拉动过紧。
3、轴承维护不好，润滑脂不足或超过使用期，发干变质。
三、伺服电机三相电流不平衡的原因是什么？1、三相电压不平衡。
2、电机内部某相支路焊接不良或接触不好。
3、电机绕阻匝间短路或对地相间短路。
4、接线错误。
四、怎么控制伺服电机速度快慢？伺服电机是一个典型闭环反馈系统，减速齿轮组由电机驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动电机正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从而达到使伺服电机精确定位与定速的目的。
五、观察电机运转时碳刷与换向器之间是否产生火花及火花的程度进行修复1、只是有2～4个极小火花．这时若换向器表面是平整的．大多数情况可不必修理；2、是无任何火花．无需修理；3、有4个以上的极小火花，而且有1～3个大火花，则不必拆卸电枢，只需用砂纸磨碳刷换向器；4、如果出现4个以上的大火花，则需要用砂纸磨换向器，而且必须把碳刷与电枢拆卸下来．换碳刷磨碳刷。
伺服电机常见故障及解决方法
伺服电机常见故障及解决方法一、电机升温过高或冒烟电机故障原因:1.负载过大。
2.两相运行。
3.风道阻塞。
4.环境温度增高。
5.定子绕组相间或匝间短路。
6.定子绕组接地。
7.电源电压过高或过低。
维修方法：1.减轻负载或选择大容量电动机。
2.清除风道。
3.采取降温措施。
4.用万用表、电压表检查输入端电源电压。
二、电机出现外壳带电现象电机故障原因：绕组受潮，绝缘老化，或引出线与接线盒壳碰。
维修方法：对应电机维修方法：干燥、更换绕组。
三、电机振动电机故障原因：1.转子不平衡。
2.轴弯曲。
3.皮带盘不平衡。
4.气隙不均匀产生单边磁拉力。
维修方法：1.校正动静平衡。
2.校直轴或更换轴弯曲不严重时可车去1-2mm然后配上套筒。
3.校正平衡。
4.重新调整。
四、电流三相不平衡电机故障。
原因：1.电源电压严重不足。
2.三相匝数不等。
3.内部接线错误。
维修方法：1.检查电源电压。
2.更换电动机或处理。
3.改正接线。
五、空载电流偏大电机故障原因：1.定转子气隙大。
2.定子绕组匝数太少。
3.装配不当。
维修方法：1.调整并使之减少。
2.重新核实并绕制。
3.重新装配。
六、绝缘电阻降低电机故障原因：1.定子进水受潮。
2.灰尘过多。
3.绝缘损坏。
4.绝缘老化。
维修方法：1.排水除潮。
2.清理积灰。
3.修复。
4.更换。
伺服电机常见故障分析
伺服电机常见故障分析伺服电机是一种利用电子控制系统精确控制位置、速度和加速度的电机。
它具有高精度、高响应速度、高可靠性等优点，在现代工业自动化领域得到广泛应用。
然而，在使用过程中，伺服电机也可能会出现故障，下面将对伺服电机常见故障进行分析。
1.控制器故障：控制器是伺服电机的核心部件，负责接收指令并控制电机运动。
控制器故障可能导致电机无法正常运行。
故障原因可能包括供电电压不稳定、控制器内部元件损坏等。
对于这种故障，需要检查供电线路和控制器内部元件是否损坏，并及时更换。
2.编码器故障：编码器是伺服电机用于反馈位置信息的装置，通过检测电机转子位置，将信息反馈给控制器。
如果编码器故障，将导致控制器无法准确感知电机位置，从而影响电机的运行。
故障原因可能包括连接线路断开、编码器损坏等。
解决方法是检查连接线路是否正常并重新连接，如果编码器损坏，则需要更换新的编码器。
3.电机电源故障：伺服电机需要稳定的电源供应才能正常工作，如果电机电源电压不稳定或出现波动，将导致电机不能正常运行。
故障原因可能包括电源线路接触不良、电源电压异常等。
解决方法是检查电源线路连接是否牢固，并使用稳定的电源供应。
4.电机过热：长时间高负载运行、环境温度过高等原因可能导致电机过热。
过热将使电机内部零部件受损，甚至引起电机烧坏。
解决方法是及时降低负载、提高散热能力，并确保环境温度在合理范围内。
5.电机震动和噪音：电机震动和噪音可能由于电机内部零部件松动、不平衡等原因引起。
这些问题可能导致电机性能下降，甚至损坏其他设备。
解决方法是检查电机内部零部件是否松动，松动部件需要予以紧固。
如果问题仍然存在，可能需要更换新的电机。
6.通信故障：伺服电机控制器通常通过串口或网络与上位机进行通信。
如果通信线路出现故障，将导致控制器不能正常接收指令，从而影响电机的工作。
解决方法是检查通信线路是否正常连接，并修复或更换故障线路。
综上所述，伺服电机常见故障分析主要包括控制器故障、编码器故障、电机电源故障、电机过热、电机震动和噪音以及通信故障等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
埃斯顿伺服电机维修故障总结下面是我们在埃斯顿伺服电机维修时碰到的常见现象报警总结，希望对使用埃斯顿伺服电机的用户有所帮助。
一、埃斯顿伺服电机维修一;过载报警A04
1、伺服电机的配线有误或配线有漏
(1)电机U、V、W相线接错
(2)伺服电机侧连接器的插入是否不良
2、伺服驱动器与电机的型号不匹配
检查驱动器型号和电机型号，匹配适合的驱动器或电机
3、机械负载大幅度超过电机额定转矩，监视UN003(内部转矩指令百分比)显示值很大
(1)下调负载扭矩及惯性动量，如果不行则更换大容量电机
(2)机械磨损较大或卡死，解决机械问题
4、如果是抱闸伺服电机，电机的抱闸为松开
(1)抱闸线圈未得电，检查抱闸控制线路
(2)抱闸线圈烧坏
二、埃斯顿伺服电机维修一;编码器报警A10、A11
1、编码器接头接触不良或没有插
检查插头，重新接好
2、编码器电缆损坏
检查电缆有误损坏
3、电机编码器硬件损坏
无法修复，需要维修。
避免方法：安装电机时，不可用力敲击电机轴或编码器部件
三、埃斯顿伺服电机维修一;过流报警A12
1、伺服驱动器与伺服电机间的配线有误或短路
检查配线，进行正确配线
四、埃斯顿伺服电机维修一;上电驱动无现实或只显示'bb'电机不运行
1、上电驱动无显示
接线错误，控制板未得电，即L1C、L2C未得电
2、显示bb电机不运行
(1)伺服没有使能
给伺服使能信号
(2)驱动没有得电
接线错误，驱动板未得电，即L1、L2、L3未得电。
