船舶柴油机主推进动力装置832 第七章 柴油机的特性91题

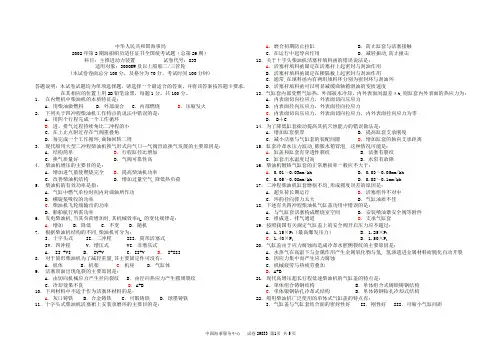

事局2002年第2期海船船员适任证书全国统考试题(总第29期)科目：主推进动力装置
中华人民共和国海事局2002年第2期海船船员适任证书全国统考试题（总第29期）科目：主推进动力装置试卷代号：833适用对象：3000KW及以上船舶二/三管轮(本试卷卷面总分100分，及格分为70分，考试时间100分钟)答题说明：本试卷试题均为单项选择题，请选择一个最适合的答案，并将该答案按答题卡要求，在其相应的位置上用2B铅笔涂黑，每题1分，共100分。
1．在内燃机中柴油机的本质特征是：A．用柴油做燃料B．外部混合 C．内部燃烧D．压缩发火2．下列关于四冲程柴油机工作特点的说法中错误的是：A．用四个行程完成一个工作循环B．进、排气过程持续角比二冲程的小C．在上止点附近存在气阀重叠角D．每完成一个工作循环,曲轴回转二周3．现代船用大型二冲程柴油机换气形式向气口—气阀直流换气发展的主要原因是：A．结构简单B．行程缸径比增加C．换气质量好 D．气阀可靠性高4．柴油机增压的主要目的是：A．增加进气量使燃烧完全B．提高柴油机功率C．改善柴油机结构D．增加过量空气,降低热负荷5．柴油机的有效功率是指：A．气缸中燃气单位时间内对曲轴所作功B．螺旋桨吸收的功率C．柴油机飞轮端输出的功率D．船舶航行所需功率6．发电柴油机,当其负荷增加时,其机械效率 m的变化规律是：A．增加 B．降低 C．不变 D．随机7．根据柴油机结构的不同,柴油机可分为：I．十字头式II．二冲程III．筒形活塞式IV．四冲程V．增压式 VI．非增压式A． II +VI B． IV+V C．II+V D． I+III8．对于筒形柴油机为了减轻重量,其主要固定件可没有：A．机体 B．机架C．机座 D．气缸体9．活塞顶面出现龟裂的主要原因是：A．由切向机械应力产生径向裂纹B．由径向热应力产生圆周裂纹C．冷却效果不良D．A+B10．下列材料中不适于作为活塞环材料的是：A．灰口铸铁 B．合金铸铁 C．可锻铸铁 D．球墨铸铁11．十字头式柴油机活塞裙上安装承磨环的主要目的是：A．磨合初期防止拉缸 B．防止缸套与活塞接触C．在运行中起导向作用D．减轻振动,防止撞击12．关于十字头柴油机活塞杆填料函的错误说法是：A．活塞杆填料函固定在活塞杆上起密封与刮油作用B．活塞杆填料函固定在横隔板上起密封与刮油作用C．通常,在填料函内有两组填料环分别为密封环与刮油环D．活塞杆填料函可以明显减缓曲轴箱滑油的变质速度13．气缸套内部受燃气加热，外部被水冷却，内外表面间温差Δt,则缸套内外表面的热应力为：A．内表面切向拉应力，外表面切向压应力B．内表面径向压应力，外表面径向拉应力C．内表面切向压应力，外表面切向拉应力，内外表面径向应力为零D． B＋C14．为了降低缸套振动提高其抗穴蚀能力的错误做法是：A．增加缸套壁厚B．提高缸套支承刚度C．减小活塞与气缸套的装配间隙D．增加缸套的轴向支承距离15．缸套冷却水压力波动,膨胀水箱冒泡, 这种情况可能是：A．缸盖和缸套有穿透性裂纹 B．活塞有裂纹C．缸套出水温度过高 D．水泵有故障16．柴油机镀铬气缸套的正常磨损率一般应不大于：A．0.01～0.03mm/kh B．0.03～0.05mm/khC．0.05～0.08mm/kh D．0.08～0.1mm/kh17．二冲程柴油机缸套磨损不均,形成圆度误差的原因是：A．超负荷长期运行B．活塞组件不对中C．环的径向弹力太大D．气缸油质不佳18．下述有关四冲程柴油机气缸盖功用中错误的是：A．与气缸套活塞构成燃烧室空间B．安装喷油器安全阀等附件C．组成进、排气通道D．支承气缸套19．按照我国有关规定气缸盖上的安全阀开启压力应不超过：A．1.15×P Z（最高爆发压力） B．1.25×P ZC．1.40×P Z D．1.50×P Z20．气缸盖由于应力腐蚀而造成冷却水腔侧裂纹的主要原因是：A．水蒸气在高温下与金属作用产生金属氧化物与氢, 氢渗透进金属材料而脆化自动开裂B．因应力集中而产生应力腐蚀C．机械疲劳与热疲劳叠加D．A+B21．现代高增压超长行程低速柴油机的气缸盖的特点是：A．单体组合铸钢结构 B．单体组合式铸铁铸钢结构C．单体锻钢钻孔冷却式结构 D．单体铸钢钻孔冷却式结构22．船用柴油机广泛使用的单体式气缸盖的特点有：I．气缸盖与气缸套结合面的密封性好 II．刚性好 III．可缩小气缸间距IV．拆装维修方便V．制造成品率高VI．易变形A．I+III+VI+V B．II+III+V+VIC．I+III+IV+V D．I+II+IV+V23．对于活塞环工作面与气缸套内表面材料匹配不合适的是：A．镀铬活塞环与铸铁缸套B．镀铬活塞环与镀铬缸套C．喷铜活塞环与铸铁缸套D．喷钼活塞环与镀铬缸套24．活塞本体的磨损主要发生的部位是：I．活塞顶 II．裙部III．环槽 IV．销座孔V．环槽根部过渡圆角 VI．活塞加强筋A．I+III+IV B． II +III+IV C． II+V+VI D． I+II+III25．通常通过气缸体观察孔的观察可以判断：I．活塞环的磨损情况 II．活塞环的粘着状态III．喷油量情况IV．活塞环的弹力如何V．气缸注油量是否适当VI．气缸套的磨损情况A．I+II+III+V+VI B．II+III+IV+V+VIC．I+III+IV+V+VI D．I+II+IV+V+VI26．大型低速柴油机的连杆材料与杆身断面一般是：A．优质碳钢、圆形断面B．耐热合金钢、圆形断面C．合金钢、工字型断面D．优质碳钢、工字型断面27．关于连杆弯曲变形的论述正确的是：A．连杆在其摆动平面内承受的弯曲应力远大于与摆动平面垂直的平面上的弯曲应力,采用圆形截面杆身可提高其抗弯能力B．连杆在其摆动平面内承受的弯曲应力远大于与摆动平面垂直的平面上的弯曲应力,采用工字形截面杆身可提高其抗弯能力C．连杆在其摆动平面内承受的弯曲应力远小于与摆动平面垂直的平面上的弯曲应力,采用圆形截面杆身可提高相应方向的抗弯能力D．连杆在其摆动平面内承受的弯曲应力远小于与摆动平面垂直的平面上的弯曲应力,采用工字形截面杆身可提高相应方向的抗弯能力28．在中、高速柴油机中,连杆杆身做成工字型断面,其目的是：A．减轻重量B．增大抗弯能力C．A+B D．增大抗拉能力29．四冲程柴油机连杆大端轴承下瓦承受的力是：A．压缩力 B．气体力C．曲柄连杆机构惯性力 D．A+B30．某些大型低速二冲程十字头柴油机使用短连杆的主要目的是：A．降低柴油机高度 B．节省材料C．增加连杆强度D．减少侧推力31．某些大型低速柴油机的连杆大端轴承采用无轴瓦形式的优点是：I．加工方便 II．减轻重量III．增大轴颈IV．利于滑油输送 V．利于散热VI．利于滑油分布A．I+II+VI B． III+V C．I+V+VI D． I+III32．关于主轴承与十字头轴承的油槽论述中,正确的是：A．主轴承下瓦的高压区必须开油槽B．十字头轴承上瓦必须开油槽C．十字头轴承下瓦必须开纵横油槽 D．十字头轴承上瓦可开纵横油槽33．某些大型低速柴油机的正置式主轴承盖采用撑杆螺栓固定的主要优点是：A．减少主轴承盖所受弯矩变形 B．减少机座横梁弯矩与变形C．减少柴油机横向尺寸D．上述各项都是34．一般情况下,曲柄销的磨损规律是：A．比主轴颈快 B．比主轴颈慢C．与主轴颈相等D．三种情况都可能35．柴油机连杆大端螺栓受力最严重的柴油机是：A．非增压二冲程低速机 B．增压二冲程低速机C．低速四冲程机D．高速四冲程机36．低速二冲程柴油机主轴颈磨损主要在远离曲柄销一侧的原因是：A．气体力始终小于惯性力B．活塞连杆以受拉力为主C．气体力等于惯性力D．气体力始终大于惯性力37．现代大型低速柴油机多采用深型焊接单壁机座,其主要目的是：A．提高刚性B．提高强度C．保证曲柄箱密封性D．形成曲轴回转空间38．在大型柴油机中均采用贯穿螺栓把固定件联接在一起的主要目的是：A．使被联接部件由受拉状态变为受压状态,提高机件承受机械负荷能力B．使被联接部件由受压状态变为受拉状态,提高机件承受机械负荷能力C．提高机件抗疲劳强度D．防止被联接件松动,保持其相对位置39．关于柴油机固定件作用的正确说法是：I．防止动力转矩输出引起的倾复 II．防止惯性力作用产生的激振力起作用III．承担整机重量IV．承受紧固件的安装应力V．承受气体力VI．承受运动机件的惯性力A．I+II+III+IV+V B． II+III+IV+V+VI C．I+III+IV+V+VI D．I+II+III+V+VI 40．在四冲程柴油机中,发生缸内废气倒灌进气管的原因是：A．进气阀提前开启角太小B．进气阀提前开启角太大C．排气阀提前开启角太小D．排气阀提前开启角太大41．气缸进气阀开启瞬时的曲轴位置与上止点之间的曲轴夹角称为：A．进气提前角B．进气定时角C．进气延时角D．进气持续角42．由四冲程柴油机的换气过程可知,换气全过程的特点有：I．自由排气靠缸内外的压力差进行II．强制排气靠新气驱赶废气III．排气阀在下止点后关闭IV．废气与新气掺混较少,换气质量好V．进气阀提前打开,膨胀功损失较大VI．有燃烧室扫气A．I+III+V B．II+IV+VI C．II+V+VI D．I+IV+VI43．采用旋阀器的气阀机构的优点有：I．能改善阀盘的热应力状态II．能防止阀杆卡阻III．可消除气阀撞击IV．减轻气阀磨损 V．能减少阀面积炭VI．不需留有气阀间隙A．I+II+III+IV B．I+II+IV+VC．II+III+IV+VI D．III+IV+V+VI44．气阀采用液压式传动机构的优点有：I．影响气阀运动规律的因素较少II．改善了气阀拆装条件III．阀杆不受侧推力IV．总体布置较困难V．噪音低,阀与阀座撞击小VI．压力油密封简单A．I+III+V B． II+III+VC．III+IV+VI D． III+V+VI45．当排气阀在长期关闭不严的情况下工作,将导致：A．积炭更加严重B．燃烧恶化C．爆发压力上升D．阀面烧损46．测量气阀间隙时应注意的事项有：I．应把摇臂压向气阀端II．调节后凸轮应紧固好III．柴油机处于冷态下进行 IV．顶头滚轮应处于凸轮基圆上V．测量时要把塞尺夹紧VI．间隙调好锁紧螺母应锁紧A．I+III+V B． II+III+VC．III+IV+VI D． III+V+VI47．测量气阀间隙时应注意的事项有：A．机器要在热态下进行B．机器要在冷态下进行C．顶头滚轮应处于凸轮工作边上D．任何状态下随时都可测量48．常见的阀面锥角“α”有：A． 10︒和15︒ B． 15︒和20︒C． 25︒和30︒ D．30︒和45︒49．目前认为有广泛的应用前景的喷射系统是：A．直接喷射系统B．间接喷射系统C．蓄压式喷射系统D．电子喷射系统50．通常对喷油泵的检查内容有：I．最大供油量检查 II．各缸供油均匀性检查 III．最低供油量检查IV．停车位置检查 V．密封性检查 VI．供油定时检查A．I+II+III+V B．I+III+IV+VC．I+III+IV+VI D．II+IV+V+VI51．船用柴油机广泛使用的柱塞泵式喷射系统中其主要组成是：A．喷油泵 B．蓄压器 C．喷油器 D．A+C52．在柴油机中防止喷射系统穴蚀的主要措施有：I．选择适当参数的等容卸载式出油阀II．采用等压卸载出油阀III．提高喷油压力,降低喷油速率IV．在喷油泵回油腔中加装缓冲器V．增加高压油管长度与直径VI．提高燃油的进油压力A．I+II+III+V B．I+III+IV+VC．I+II+IV+VI D．II+IV+V+VI53．等容卸载出油阀使高压油管产生穴蚀,故障多发生在下述哪种运转负荷？A．低负荷 B．高负荷 C．中等负荷 D．全部负荷54．回油孔式喷油泵当采用转动凸轮法调整供油定时时,指出下述正确的变化规律是：A．柱塞有效行程Se不变,凸轮有效工作段Xe不变B．Se不变,Xe改变 C．Se改变,Xe不变 D．Se改变,Xe改变55．通常,喷油泵循环供油量的检查内容是：A．最低循环供油量B．停车位置C．各缸负荷均匀性D．B+C 56．下列关于喷油泵出油阀的工作特性中错误的是：A．等容卸载出油阀其卸载容积随柴油机转速而变化B．等容卸载出油阀的高压油管剩余压力随柴油机工况而变化C．等压卸载出油阀不会使高压油管产生穴蚀D．等压卸载出油阀依靠阀内的卸载阀启闭来控制高压油管内的压力57．液压启阀式喷油器针阀和弹簧的惯性力对燃油喷射质量的影响主要是：A．使启阀压力下降,雾化质量变差 B．喷油提前角减小C．喷油持续角下降D．针阀关阀压力降低造成关阀时滴漏与雾化不良58．当对喷油器进行启阀压力检查与调整时,指出下述各项中错误的操作是：A．应该在专用的喷油器雾化试验台上进行B．检查前需先检查试验台的密封性C．接上待检喷油器后应先排除空气D．迅速泵油观察开始喷油时的压力59．柴油机运转中若高压油管脉动微弱、排气温度升高且冒黑烟则原因可能是：A．喷油泵柱塞偶件过度磨损B．喷油泵柱塞在其最高位置咬死C．喷油器针阀在开启位置咬死D．燃油温度太低60．对喷油器的检查与调整工作一般包括：I．喷油均匀性II．启阀压力 III．雾化质量IV．喷油定时V．密封性VI．关阀压力A．II+III+V B．I+III+IVC．I+IV+VI D．II+IV+VI61．船用柴油机形成可燃混合气的关键条件是：A．空气涡动B．燃烧涡动C．喷雾质量D．压缩涡动62．对喷射系统工作质量依赖最大的燃烧室型式是：A．半开式B．开式 C．分隔式 D．涡流室式63．在柴油机工作中容易发生工作粗暴的燃烧室型式是：A．开式 B．半开式 C．涡流室式 D．预燃室式64．在柴油机燃烧室中着火点向四周传播速度与途径主要取决于：I．混合气质量 II．火焰波峰强度 III．空气扰动 IV．着火点位置A．I+II+III B．II+III+IV C．I+III D．I+II+III+IV65．按分段燃烧理论分析发生燃烧敲缸的燃烧阶段是：A．滞燃期 B．速燃期 C．缓燃期 D．后燃期66．根据燃烧过程的分析认为,低速机在滞燃阶段喷到缸内的油量应是：A．越多越好B．越少越好C．占循环喷油量(15～30)%为宜D．占循环喷油量(80～100)%为宜67．燃油系统的三大环节组成是指：I．燃油系统的主要设备 II．燃油的注入、储存和驳运III．燃油的净化处理 IV．燃油的使用和测量：Ａ．I+II+III B．II+III+IVC．III+IV+I D．IV+I+II68．在装油前二管轮应完成下列工作：I．检查装油管系II．正确开关阀门III．堵好透气管IV．关好有关通海阀V．堵好甲板出水孔 VI．并舱A．I+II+III+IV+V B．I+II+IV+V+VIC．II+III+IV+V+VI D．I+III+IV+V+VI69．使用劣质燃油时，采取的措施不当的是：Ａ．适当增大汽缸油注油量Ｂ．适当增加扫气温度Ｃ．适当减小喷油提前角Ｄ．适当增加冷却水温度70．不同牌号的重油混舱时产生大量油泥沉淀物的原因是：Ａ．燃油中不同烃的化学反应Ｂ．燃油中添加剂的化学反应Ｃ．燃油的不相容性Ｄ．燃油中机械杂质凝聚产物71．重油着火性能差，这是因为：A．燃油的粘度高 B．燃油的十六烷值低C．燃油含硫量高 D．B和C72．分油机油水分界面的最佳位置是：A．重力环的外边缘 B．距转轴中心越近越好C．分离筒颈盖的外边缘D．分离盘的外边缘73．迪拉瓦自动排渣分油机的控制阀表盘上标有“1、2、3、4”四个位置，分别表示：A．开启、空位、密封、补偿 B．密封、补偿、开启、空位C．空位、密封、补偿、开启 D．补偿、开启、空位、密封74．船用柴油机润滑系统中滑油泵的出口压力在数值上应保证：A．各轴承连续供油 B．抬起轴颈C．各轴承形成全油膜 D．保护轴颈表面75．下列关于润滑系统管理中哪一项说法是错误的？Ａ．备车时，应开动滑油泵Ｂ．滑油压力过低时，将会使轴承磨损Ｃ．滑油温度过高时，易使滑油氧化Ｄ．停车后，应立即停止滑油泵运转76．滑油的出口温度通常应不超过：A．40℃ B．55℃C．65℃ D．80℃77．柴油机冷却系统的冷却水，合理的流动路线和调节方法应该是：Ａ．冷却水自下而上流动，调节进口阀开度大小控制温度Ｂ．冷却水自下而上流动，调节出口阀开度大小控制温度Ｃ．冷却水自上而下流动，调节出口阀开度大小控制温度Ｄ．冷却水自上而下流动，调节进口阀开度大小控制温度78．下列关于冷却水系统管理中，哪一项说法是错误的？Ａ．淡水压力应高于海水压力Ｂ．闭式淡水冷却系统中应设置膨胀水箱Ｃ．进港用低位海底阀Ｄ．定期清洗海底阀的海水滤器79．船用发电柴油机采用的调速器通常有：I．杆式液压调速器II．表盘式液压调速器III．极限调速器IV．定速调速器 V．全制调速器VI．双制调速器A． I+III+V B．II+III+VI C． I+V+VI D．II+IV+V80．在下述性能参数中,表明调速器稳定性的参数是：A．瞬时调速率δ1 B．稳定调速率δ2 C．不灵敏度ε D．转速波动率φ81．根据我国有关规定,超速保护装置的作用是：A．防止主机转速超过110%n b(标定转速),发电柴油机转速超过115%n bB．防止主机转速超过115%n b,发电柴油机转速超过110%n bC．防止主机转速超过120%n b,发电柴油机转速超过115%n bD．防止主机转速超过115%n b,发电柴油机转速超过120%n b82．指出下述调速器的性能指标中不属于静态性能指标的是：I．瞬时调速率δ1II．稳定调速率δ2 III．转速波动率φIV．不灵敏度εV．稳定时间T S VI．转速变化率ϕA．I+V B．II+III C．II+IV D．II+VI83．液压调速器的补偿针阀开度过大______针阀开度过小______。
主机教案CH7特性
2021/4/9
4
3、面工况
n、P变化无一定规律， n—机械所需的n决定， P—机械所遇的阻 力决定，
（1）调距浆，n同，P不同； （2）Emergency units（except Emergency generator）：Emergency Fire pump，Emergency Air Compressor， Lifeboat engine，柴油机转速一定，而要求 有不同的P，或P一定而n变化。
ηe有一最大值，即be、ge最小值。
2021/4/9
13
§7.5 调速特性
——只于调速器有关，而于机内部工作无关 一条线上各点：调速器转速设定机构固定， 改变负荷测得。
两条线：改变调速器转速设定机构在不同位 置测得。
弹性反馈机构调速器，恒速调节，稳定调速 率δ=0，调速特性曲线垂直与横坐标n。
2021/4/9
2021/4/9
7
一、全负荷速度特性（外特性）
油门刻度固定在标定供油位置（标定转速发出标 定功率）下，调节试验负荷，逐步改变转速，此 时测得性能指标和工作参数与n的关系。
国家统一试验标准：
（1）、标准试验环境
（2）、试验功率：用不同时间的标定功率如
15min，1h，12h，持续功率等
我国——持续功率作标定功率
低负荷时，pe↑ηm↑大，所以ηe↑；
高负荷时， pe↑ηi↓大，所以ηe↓。
所以ηe有一最大值，即be、ge最小值。
2021/4/9
11
§7.4 推进特性
船机浆平衡，不计损失，机Pe.Me=浆PPMP
FP∝KFn² MP ∝Kmn² PP ∝ n³
进程比λp=hp/D
PPMP
=VP/npD
船用柴油机特性
2．目的 （1）评价柴油机的性能 （2）确定柴油机工况 （3）分析影响特性的因素 （4）检测柴油机的状态 三、柴油机特性的分类
Ne=Cpeni 1)速度特性 pe不变，n改变 2)负荷特性 n不变， pe改 3)推进(tuījìn)特性 n和pe均改变化
精品PPT
第二节 速度(sùdù)特性
精品PPT
第四节 推进(tuījìn)特性
一、螺旋桨特性简介
1．螺旋桨水动力特性
根据螺旋桨理论，螺旋桨的推力FP和扭矩MP的公式为：
FP=K1ρnP2D4
（9-1）
MP=K2ρnP2D5
（9-2）
式中：ρ——流体(liútǐ)的密度，千克/米3；
nP——螺旋桨转速，转/秒;
D——螺旋桨直径，米；
K1——推力系数；
精品PPT
1小时功率：柴油机允许连续运行1小时的最大有效功率。可作为商船(shāngchuán) 的超负荷功率。是最大持续功率的110％。1小时功率还可作为拖拉机、工程机械的 最大使用功率。 12小时功率：柴油机允许连续运行12小时的最大有效功率。可以作为拖拉机、工 程机械的正常使用功率。
持续功率：柴油机允许长期连期运行的最大有效功率。船舶柴油机就用它来标 定功率，并同时标定其相应转速。我们通常所说的标定功率就是指这种功率，标定 工况就是指这种功率及其相应转速。
K2——扭矩系数。
精品PPT
由试验可知，推力系数K1和扭矩系数K均与螺旋桨的进程比λP有关。λP表示螺旋桨每转 一转实际产生(chǎnshēng)的位移VP/nP与直径D之比，即λP=VP/（nPD）。在船舶稳定航 行时，λP=常数，K1、K2均为定值，使螺旋桨吸收功率NP=CnP3，相应推力为FP=C1nP2， 扭矩为MP=C2nP2 。当转速n不变而VP降低时（如航行阻力增加），λP减小，K1、K2增加， 即推力和扭矩都增加，相应的特性曲线均变陡（左移）。当λP=0时，即n=0，VP=0，称系 泊工况，此时K1、K2最大， FP和MP 也达到最大值。

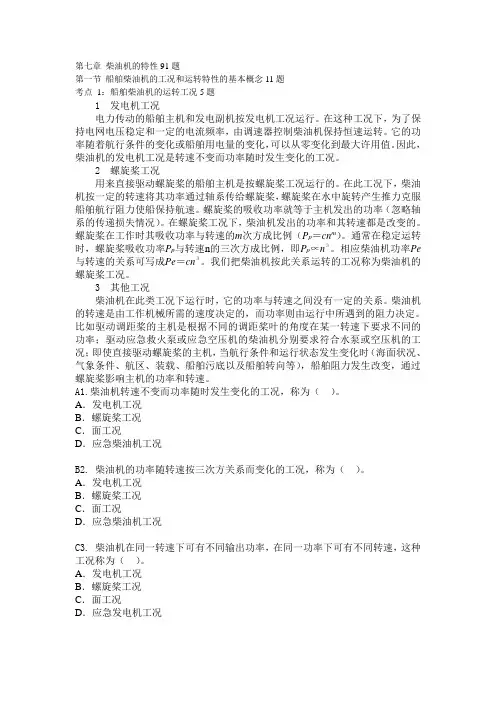

船舶柴油机推进动力装置832 第七章 柴油机的特性91题
第七章柴油机的特性91题第一节船舶柴油机的工况和运转特性的基本概念11题考点1：船舶柴油机的运转工况5题1发电机工况电力传动的船舶主机和发电副机按发电机工况运行。
在这种工况下，为了保持电网电压稳定和一定的电流频率，由调速器控制柴油机保持恒速运转。
它的功率随着航行条件的变化或船舶用电量的变化，可以从零变化到最大许用值。
因此，柴油机的发电机工况是转速不变而功率随时发生变化的工况。
2螺旋桨工况用来直接驱动螺旋桨的船舶主机是按螺旋桨工况运行的。
在此工况下，柴油机按一定的转速将其功率通过轴系传给螺旋桨，螺旋桨在水中旋转产生推力克服船舶航行阻力使船保持航速。
螺旋桨的吸收功率就等于主机发出的功率（忽略轴系的传递损失情况）。
在螺旋桨工况下，柴油机发出的功率和其转速都是改变的。
螺旋桨在工作时其吸收功率与转速的m次方成比例（P p＝cn m）。
通常在稳定运转时，螺旋桨吸收功率P p与转速n的三次方成比例，即P p∝n３。
相应柴油机功率Pe 与转速的关系可写成Pe＝cn３。
我们把柴油机按此关系运转的工况称为柴油机的螺旋桨工况。
3其他工况柴油机在此类工况下运行时，它的功率与转速之间没有一定的关系。
柴油机的转速是由工作机械所需的速度决定的，而功率则由运行中所遇到的阻力决定。
比如驱动调距桨的主机是根据不同的调距桨叶的角度在某一转速下要求不同的功率；驱动应急救火泵或应急空压机的柴油机分别要求符合水泵或空压机的工况；即使直接驱动螺旋桨的主机，当航行条件和运行状态发生变化时（海面状况、气象条件、航区、装载、船舶污底以及船舶转向等），船舶阻力发生改变，通过螺旋桨影响主机的功率和转速。
A1.柴油机转速不变而功率随时发生变化的工况，称为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急柴油机工况B2. 柴油机的功率随转速按三次方关系而变化的工况，称为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急柴油机工况C3. 柴油机在同一转速下可有不同输出功率，在同一功率下可有不同转速，这种工况称为（）。

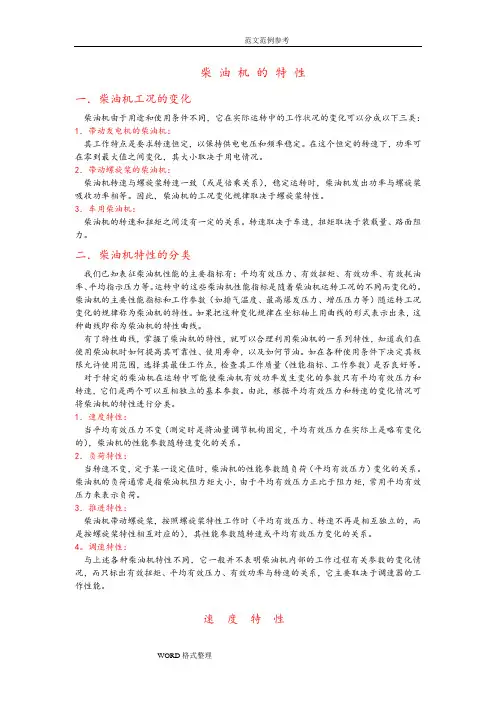

柴油机的特性
柴油机的特性一．柴油机工况的变化柴油机由于用途和使用条件不同，它在实际运转中的工作状况的变化可以分成以下三类：1．带动发电机的柴油机：其工作特点是要求转速恒定，以保持供电电压和频率稳定。
在这个恒定的转速下，功率可在零到最大值之间变化，其大小取决于用电情况。
2．带动螺旋桨的柴油机：柴油机转速与螺旋桨转速一致（或是倍乘关系），稳定运转时，柴油机发出功率与螺旋桨吸收功率相等。
因此，柴油机的工况变化规律取决于螺旋桨特性。
3．车用柴油机：柴油机的转速和扭矩之间没有一定的关系。
转速取决于车速，扭矩取决于装载量、路面阻力。
二．柴油机特性的分类我们已知表征柴油机性能的主要指标有：平均有效压力、有效扭矩、有效功率、有效耗油率、平均指示压力等。
运转中的这些柴油机性能指标是随着柴油机运转工况的不同而变化的。
柴油机的主要性能指标和工作参数（如排气温度、最高爆发压力、增压压力等）随运转工况变化的规律称为柴油机的特性。
如果把这种变化规律在坐标轴上用曲线的形式表示出来，这种曲线即称为柴油机的特性曲线。
有了特性曲线，掌握了柴油机的特性，就可以合理利用柴油机的一系列特性，知道我们在使用柴油机时如何提高其可靠性、使用寿命，以及如何节油。
如在各种使用条件下决定其极限允许使用范围，选择其最佳工作点，检查其工作质量（性能指标、工作参数）是否良好等。
对于特定的柴油机在运转中可能使柴油机有效功率发生变化的参数只有平均有效压力和转速，它们是两个可以互相独立的基本参数。
由此，根据平均有效压力和转速的变化情况可将柴油机的特性进行分类。
1．速度特性：当平均有效压力不变（测定时是将油量调节机构固定，平均有效压力在实际上是略有变化的），柴油机的性能参数随转速变化的关系。
2．负荷特性：当转速不变，定于某一设定值时，柴油机的性能参数随负荷（平均有效压力）变化的关系。
柴油机的负荷通常是指柴油机阻力矩大小，由于平均有效压力正比于阻力矩，常用平均有效压力来表示负荷。
柴油机的特性
柴油机的特性一．柴油机工况的变化柴油机由于用途和使用条件不同，它在实际运转中的工作状况的变化可以分成以下三类：1．带动发电机的柴油机：其工作特点是要求转速恒定，以保持供电电压和频率稳定。
在这个恒定的转速下，功率可在零到最大值之间变化，其大小取决于用电情况。
2．带动螺旋桨的柴油机：柴油机转速与螺旋桨转速一致（或是倍乘关系），稳定运转时，柴油机发出功率与螺旋桨吸收功率相等。
因此，柴油机的工况变化规律取决于螺旋桨特性。
3．车用柴油机：柴油机的转速和扭矩之间没有一定的关系。
转速取决于车速，扭矩取决于装载量、路面阻力。
二．柴油机特性的分类我们已知表征柴油机性能的主要指标有：平均有效压力、有效扭矩、有效功率、有效耗油率、平均指示压力等。
运转中的这些柴油机性能指标是随着柴油机运转工况的不同而变化的。
柴油机的主要性能指标和工作参数（如排气温度、最高爆发压力、增压压力等）随运转工况变化的规律称为柴油机的特性。
如果把这种变化规律在坐标轴上用曲线的形式表示出来，这种曲线即称为柴油机的特性曲线。
有了特性曲线，掌握了柴油机的特性，就可以合理利用柴油机的一系列特性，知道我们在使用柴油机时如何提高其可靠性、使用寿命，以及如何节油。
如在各种使用条件下决定其极限允许使用范围，选择其最佳工作点，检查其工作质量（性能指标、工作参数）是否良好等。
对于特定的柴油机在运转中可能使柴油机有效功率发生变化的参数只有平均有效压力和转速，它们是两个可以互相独立的基本参数。
由此，根据平均有效压力和转速的变化情况可将柴油机的特性进行分类。
1．速度特性：当平均有效压力不变（测定时是将油量调节机构固定，平均有效压力在实际上是略有变化的），柴油机的性能参数随转速变化的关系。
2．负荷特性：当转速不变，定于某一设定值时，柴油机的性能参数随负荷（平均有效压力）变化的关系。
柴油机的负荷通常是指柴油机阻力矩大小，由于平均有效压力正比于阻力矩，常用平均有效压力来表示负荷。
主推进动力装置题集(内河船员培训资料)
主推进动力装置题概念1.按我国的有关规定，柴油机的缸号编制及对曲轴转向的判断方法是： A．从自由端起为第一缸，面向自由端判断曲轴转向B．从自由端起为第一缸，面向飞轮端判断曲轴转向C．从飞轮端起为第一缸，面向飞轮端判断曲轴转向D．从飞轮端起为第一缸，面向自由端判断曲轴转向2.柴油机气缸对外做功的工质是： A．柴油B．燃烧产物 C．空气中的氧气 D．燃油油雾与空气的可燃混合气3.柴油机气缸内燃烧的物质是： A. 空气 B. 燃油 C. 氧气 D. 可燃混合气4.柴油机是按混合加热循环进行工作的。
Y5.柴油机在船舶上得到广泛应用，主要是柴油机具有： A. 热效率高 B. 功率范围广 C.可用劣质燃料油，经济性好 D.全部都是6.柴油机的一个工作循环由______过程组成。
A. 二个 B. 三个 C. 四个 D. 五个7.船舶交流电站多采用四冲程柴油机作原动机，主要是因为四冲程柴油机：A. 体积轻巧B. 能满足交流发电机对转矩均匀性要求C. 工作可靠D. 能适应交流发电机需要高速原动机驱动的工作要求8.船舶交流主发电机组的原动机采用的是：A．汽油机 B．二冲程柴油机 C．四冲程柴油机 D．以上三者都有9.发电柴油机多用四冲程筒形活塞式柴油机主要是因为________。
A．结构简单B．工作可靠C．转速满足发电机要求D．单机功率大10.船舶发电柴油机一般为_____。
A、中、高速机 B、低速机 C、二冲程低速机 D、大型低速机11.关于柴油机下列说法中，最准确的是：A．柴油机是以柴油为燃料的热力发动机B．柴油机是将燃料的热能转换为机械能的内燃机 C．柴油机是压燃式内燃机D．柴油机是一种两次能量转换都在气缸内进行的点燃内燃机12.我国和大部分国家的气缸号的排号都采用从_____设置数起 A. 动力端 B. 自由端C. 飞轮端D. 人为设定13.下列的热力发动机中，不属于内燃机的是： A．柴油机 B．燃气轮机C．汽轮机D．汽油机14.下列油中不能作柴油机的燃油的是： A．轻柴油 B．重柴油C．柴油机机油 D．重油15.以下不是柴油机的优点的是_____。
船舶柴油机特性
柴油机特性重点：柴油机特性的分类，速度特性和负荷特性。
难点：推进特性和限制特性。
单元一概述一、柴油机的工况1．发电机工况转速恒定2．螺旋桨工况N=C n33．其它工况转速和扭矩之间没有一定的关系。
二、柴油机特性的分类1．柴油机特性柴油机的主要性能指标和工作参数（如排气温度T r、最高爆发压力p z、增压压力p k等）随运转工况变化的规律称为柴油机的特性。
把这种变化规律在坐标上用曲线的形式表示出来，这种曲线称为柴油机的特性曲线。
2．目的（1）评价柴油机的性能（2）确定柴油机工况（3）分析影响特性的因素（4）检测柴油机的状态三、柴油机特性的分类N e=Cp e ni1)速度特性p e不变，n改变2)负荷特性n不变，p e改3)推进特性n和p e均改变化单元二速度特性1．概念：将喷油泵油量调节杆固定在某一位置，改变柴油机外负荷以改变其转速，测量各转速下的功率N e、扭矩M e（或平均有效压力p e）、有效耗油率g e和排气温度T r等随转速的变化规律。
根据喷油泵油量调节机构固定的位置不同，有全负荷速度特性（亦称外特性）。
部分负荷速度特性和超负荷速度特性。
2．全负荷速度特性（1）概念：将喷油泵油量调节杆固定在标定供油量位置，改变柴油机外负荷以改变其转速，测量各转速下的功率N e、扭矩M e（或平均有效压力p e）、有效耗油率g e和排气温度T r等随转速的变化规律。
（2）标准环境状况：（3）柴油机功率的标定：我国国家标准规定了内燃机标定功率分为15分钟功率、1小时功率、12小时功率、持续功率四级。
15分钟功率：柴油机允许连续运行15分钟的最大有效功率。
商船不允许使用这么大的功率。
可作为军用车辆和舰艇的追击功率。
1小时功率：柴油机允许连续运行1小时的最大有效功率。
可作为商船的超负荷功率。
是最大持续功率的110％。
1小时功率还可作为拖拉机、工程机械的最大使用功率。
12小时功率：柴油机允许连续运行12小时的最大有效功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章柴油机的特性91题第一节船舶柴油机的工况和运转特性的基本概念11题考点1：船舶柴油机的运转工况5题1 发电机工况电力传动的船舶主机和发电副机按发电机工况运行。
在这种工况下，为了保持电网电压稳定和一定的电流频率，由调速器控制柴油机保持恒速运转。
它的功率随着航行条件的变化或船舶用电量的变化，可以从零变化到最大许用值。
因此，柴油机的发电机工况是转速不变而功率随时发生变化的工况。
2 螺旋桨工况用来直接驱动螺旋桨的船舶主机是按螺旋桨工况运行的。
在此工况下，柴油机按一定的转速将其功率通过轴系传给螺旋桨，螺旋桨在水中旋转产生推力克服船舶航行阻力使船保持航速。
螺旋桨的吸收功率就等于主机发出的功率（忽略轴系的传递损失情况）。
在螺旋桨工况下，柴油机发出的功率和其转速都是改变的。
螺旋桨在工作时其吸收功率与转速的m次方成比例（P p＝cn m）。
通常在稳定运转时，螺旋桨吸收功率P p与转速n的三次方成比例，即P p∝n３。
相应柴油机功率Pe 与转速的关系可写成Pe＝cn３。
我们把柴油机按此关系运转的工况称为柴油机的螺旋桨工况。
3 其他工况柴油机在此类工况下运行时，它的功率与转速之间没有一定的关系。
柴油机的转速是由工作机械所需的速度决定的，而功率则由运行中所遇到的阻力决定。
比如驱动调距桨的主机是根据不同的调距桨叶的角度在某一转速下要求不同的功率；驱动应急救火泵或应急空压机的柴油机分别要求符合水泵或空压机的工况；即使直接驱动螺旋桨的主机，当航行条件和运行状态发生变化时（海面状况、气象条件、航区、装载、船舶污底以及船舶转向等），船舶阻力发生改变，通过螺旋桨影响主机的功率和转速。
A1.柴油机转速不变而功率随时发生变化的工况，称为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急柴油机工况B2. 柴油机的功率随转速按三次方关系而变化的工况，称为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急柴油机工况C3. 柴油机在同一转速下可有不同输出功率，在同一功率下可有不同转速，这种工况称为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急发电机工况C4. 用于驱动应急空压机的柴油机工况为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急柴油机工况B5. 在船舶上按面工况工作的柴油机有（）。
Ⅰ.主机Ⅱ.发电柴油机Ⅲ.驱动应急空压机的柴油机Ⅳ.应急发电机Ⅴ.救生艇柴油机A．Ⅰ＋Ⅱ＋ⅢB．Ⅰ＋Ⅲ＋ⅤC．Ⅰ＋Ⅲ＋Ⅳ＋ⅤD．Ⅰ＋Ⅱ＋Ⅲ＋Ⅳ＋Ⅴ第二节速度特性和速度特性参数分析20题考点1：速度特性的概念及试验标准11题将柴油机喷油泵油量调节机构固定在相当于标定转速下发出标定功率的供油位置上，然后，通过调节试验负荷，逐步改变柴油机的转速。
在各个稳定转速下，测取对应的P e、M e、P e、b e、t r、P k、n T等参数值，由此得到的性能指标及工作参数随转速变化的规律即为全负荷速度特性，亦称外特性。
全负荷速度特性的测量应遵循国家确定的统一试验标准。
环境状况直接影响着柴油机的工作性能。
我国国家标准规定的标准环境为：大气压力p0＝100kPa（或750mmHg），相对湿度Φ0＝30％，环境温度T0＝298Ｋ或25℃，中冷器冷却介质进口温度T c0＝298Ｋ或25℃。
对于“无限航区”的船用内燃机其标准环境应遵循国际船级协会（IACS）规定的环境状况：大气压力p0＝100kPa，相对湿度Φ0＝60％，环境温度T0＝318Ｋ或45℃，中冷器冷却介质进口温度T ex＝305Ｋ或32℃。
标定功率指标准环境状况下，制造厂根据内燃机的用途和特点规定的标定转速下的有效功率（kW）。
标定功率按不同用途分为：15 min功率；1 h功率；12 h 功率；持续功率。
全负荷速度特性可表示为柴油机在不超过标定供油量的条件下，各转速下所能发出的最大功率。
作为船舶推进柴油机（主柴油机），在实际使用时考虑到航行条件和船舶污底情况，为保证主机在各种运转条件下均能长期可靠运转，主机都留有适当的功率储备，即主机长期运转最大功率要低于标定功率一个值。
我国船用柴油机标准规定，船用柴油机的超负荷功率为标定功率的110%（与之对应的转速为标定转速的103%），并且在12 h运转期内允许超负荷运转1 h。
测定超负荷特性时，由于喷油泵油量调节机构固定在最大供油量位置上，气缸内的温度和压力都很高，致使机件受到很大的热应力和机械应力，柴油机处于超负荷状态下工作。
因此，按超负荷特性工作的时间不能太长。
如果将喷油泵油量调节机构固定在比标定功率油量小的各个位置上，然后通过上述方法分别测得柴油机的主要性能指标和工作参数随转速变化的关系，称为部分负荷速度特性。
由于油量调节机构固定的位置不同，可测得若干条柴油机部分负荷速度特性曲线。
B1. 喷油泵油量调节机构固定在标定工况下供油位置上，用改变负荷的方法来改变转速，这样测得主要性能指标和工作参数随转速的变化规律，称为（）。
A．超负荷速度特性B.全负荷速度特性B．全负荷速度特性C．部分负荷速度特性D．限制负荷速度特性C2. 油泵油量调节机构固定在小于标定供油量的各个位置，用增加负荷的方法降低转速，这样测得的主要性能指标和工作参数随转速变化的规律，称为（）。
A．超负荷速度特性B．全负荷速度特性C．部分负荷速度特性D．限制负荷速度特性B3. 全负荷速度特性的测定必须遵守国家确定的统一试验标准，其中一个是（）。
A．标准试验航区B．标准试验环境C．标准试验转速D．标准试验供油量D4. 根据我国《钢质海船入级规范》规定，船用柴油机全负荷速度特性测定试验时所用的标定试验功率为（）。
A．15 h功率B．1 h功率C．12 h功率D．持续功率C5. 根据我国船用柴油机标准规定，船用柴油机的超负荷功率为标定功率的（）。
A．103%B．105%C．110%D．115%C6. 在测定速度特性过程中，下列哪一个参数是不可改变的（）。
A．转速B．负荷C．循环供油量D．转矩C7. 在测定速度特性过程中，是通过改变（）来使柴油机转速发生变化，而得到其他参数的变化规律。
A．供油量B．转速C．外负荷D．压缩比A8. 对柴油机进行速度特性试验是为了（）。
A．了解柴油机所具有的潜力B．了解柴油机的使用条件C．模仿柴油机的运行规律D．开发柴油机的运行潜力D9. 按照规定，在柴油机超负荷运行的1 h内，功率达到110%Pb不允许的现象是（）。
A．超转速B．产生振动C．转速波动D．冒黑烟D10. 不改变平均有效压力，而改变柴油机的转速，这种运转特性称为（）。
A．推进特性B．负荷特性C．调速特性D．速度特性C11. 通常，无法在船舶使用条件下测取的柴油机特性是（）。
A．调速特性B．推进特性C．速度特性D．负荷特性考点2：柴油机按速度特性工作时主要工作参数的变化规律9题1．充量系数ηv当柴油机转速升高时，因进排气系统的流阻增大，充入气缸内的新鲜空气量减少；同时由于循环频率增大，气缸内壁面温度升高，会引起进入气缸内的空气温度升高，使得缸内新鲜空气量减少。
所以转速升高，充量系数ηv是减小的。
2．过量空气系数α在Δb i为定值时，α值取决于每循环充入气缸空气量ΔＧa。
由于ΔG a＝V s·η·γa，对非增压柴油机而言 V s为定值，而γa基本是不变的，所以ΔＧa及αv的变化只取决于充量系数c的变化。
其变化规律与ηv的变化规律基本相同。
废气涡轮增压柴油机的情况有所不同，此时，ηv和γa均随转速变化。
Δb i不变而n增加时，由于气缸排出的废气能量增加，使废气涡轮增压器输出的空气压力增加，从而提高了进入气缸的空气密度γa。
当转速n升高时，虽然ηv呈下降趋势，但γa增大的幅度大于ηv减小的幅度，结果ΔＧa将随n升高而增大。
因此，对废气涡轮增压柴油机来说，α随n升高而增大。
3．指示热效率ηi影响柴油机指示热效率ηi的因素很多，主要是过量空气系数α、混合气形成质量和燃烧质量。
对于一台技术状态良好的柴油机来说，影响ηi的最主要因素是过量空气系数α。
试验证明，当柴油机按全负荷速度特性运行时，ηi随α增减而增减，相互间存在着正比的变化关系。
尽管当n变化时，燃油的喷射、雾化、混合、燃烧情况以及气缸传热情况发生变化而对ηi产生影响，但试验结果表明除了过低转速外，在正常转速范围内这种影响很小。
可以认为ηi随n变化的规律主要取决 于α随n变化的规律。
因此，ηi-f（n）和α-f（n）两条曲线在形态上相似。
4．平均指示压力P i由P i的定义：：p i＝Ｗi/V s＝Δb iＨu·ηi/A V s＝Ａ′Δb iηi。
A′为常数。
由于循环供油量变化很小，视Δb i＝常数。
这样从上式可看出P i基本上与ηi 成正比。
5．机械效率ηm由公式ηm＝1-P m/P i可知，机械效率ηm取决于平均机械损失压力P m和平均指示压力P i。
其中P m与n成直线关系，可用经验公式P m＝a＋b n来表示。
式中a、b 因机型和使用条件而异。
对于非增压柴油机，当n增大时，P m增大，而P i减小，使比值P m/P i增大，ηm则减小。
对废气涡轮增压柴油机，当n增大时P m和P i同时增大。
低增压柴油机P m比P i增大得快，使P m/P i增大，ηm减小；高增压柴油机P m 比P i增大得慢，使比值 P m/P i 减小，ηm增大。
6．有效指标P e、M e、P e和b e、ηe随转速n变化的规律由P e＝P i·ηm，在已知P i、ηm随n变化规律后，可很方便地从二者乘积中找出P e随n变化的规律。
对于非增压柴油机，n增大时，P i和ηm同时减小，所以P e 随n升高而减小；对于低增压柴油机，一般情况为P e随n升高而减小，但减小幅度比非增压柴油机要小；对于高增压柴油机，P e随n的升高而增大，但增大幅度并不太大。
由M e＝cp e可知，M e和P e可用不同的比例尺以同一条曲线来表示。
由P e＝cp e n可知，在柴油机的正常转速范围内，Ｐe总是随n的增大而增大，对于高增压柴油机增大得更快些。
B1.通常多数柴油机在下述某转速区，有效油耗率达到最低点（）。
A．标定转速B．略低于标定转速C．略高于标定转速D．无规律A2.柴油机按速度特性工作，从理论上说，下列不变的是（）。
A．平均有效压力B．转速C．外负荷D．功率A3.柴油机按速度特性工作时，其转速与功率之间的关系为（）。
A．P∝nB．P∝n2C．P∝n3D．P∝n4D4.在转速不变的情况下，有效油耗率最高的负荷是（）。
A．110%Pb的超负荷B．100%Pb的全负荷C．95%Pb的部分负荷D．50%Pb的部分负荷D5.柴油机按速度特性工作时，下列影响柴油机有效油耗率的正确说法是（）。
A．柴油机负荷越低，其有效油耗率也越低B．柴油机负荷升高，其有效油耗率也增高C．柴油机负荷越高，其有效油耗率也越高D．全负荷时略低于标定转速时油耗率最低A6.在喷油量不变情况下，非增压柴油机从标定工况下转速下降，则曲轴的转矩将会（）。
