隧道初期支护喷射混凝土技术交底
喷射混凝土施工技术交底
技术交底记录 J15-5交底详细内容及附图一、交底范围本交底适用于李家梁隧道初期支护喷射砼施工。
二、施工方法1、喷射混凝土参数如下表：喷射混凝土厚度一览表 (cm)2、喷射混凝土采用湿喷技术，在洞外由混凝土拌和站拌好，通过混凝土搅拌运输车向洞内送料，空压机供风。
喷射混凝土施工程序见下图。
2.5，酸盐水泥；使用的外加剂主要有减水剂、防水剂、速凝剂、膨胀剂及硅粉等。
减水剂的主要作用是减少混凝土的用水量，由于湿喷混凝土坍落度指标的要求，使水灰比较大，这样水泥水化后多余的水要蒸发，使喷层出现“干裂”现象，从而降低了喷层强度和抗渗性，因此在拌和混凝土时一般要掺入高效减水剂，使湿喷混凝土在加水量较小的情况下，提高其和易性和流动性；防水剂在混凝土拌和物中能与水泥的水化产物作用生成不溶性凝胶，阻塞混凝土的毛细管道，同时该凝胶所产生的微膨胀性还可部分抵消混凝土硬化所产生的干缩；速凝剂的作用主要是当混凝土的料束粘到受喷面后必须尽快凝固，一方面可以防止由于混凝土物料的堆集而呈块状掉落，减少回弹量，从而增加喷层厚度，另一方面是为了发挥喷混凝土的早强作用，尽快形成支护能力，保证结构的安全，使用液态速凝剂；加入硅粉主要是提高混凝土的抗渗性和耐久性。
速凝剂、减水剂、粘稠剂等外加剂均选择质优、性能优良的产品。
速凝剂在使用前，要做与水泥的相容性试验及水泥净浆凝结效果试验，使用中初凝时间应小于5min，终凝时间小于10min。
4、湿喷混凝土的施工方法根据设计要求和地质围岩状况，喷射混凝土分为：素喷、锚喷、格栅联合锚网喷，均采用湿喷作业技术。
混凝土喷射机安装调试好后，在料斗上安装振动筛（筛孔10mm），以避免超粒径骨料进入喷射机；喷射前首先要对岩面进行修整，清除松动岩块，对个别欠挖突出部分进行凿除、对个别超挖部分用喷射混凝土喷混补平；用高压水将岩面冲洗干净，对遇水易潮解的岩层，则用高压风清扫岩面；检查喷射机工作是否正常；要进行喷射试验，一切正常后可进行混凝土喷射工作。
初期支护施工技术交底
初期支护施工技术交底一、喷射砼喷射混凝土采用湿喷工艺.喷射混凝土在洞外拌和站集中拌和,由混凝土搅拌运输车运至作业地点，采用湿喷机进行喷射作业。
在隧道开挖完成后,先初喷4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，复喷至设计厚度。
喷射混凝土施工工艺流程见下图。
(12分段长度不宜大于6m。
喷射时先将低洼处大致喷平，再自下而上顺序分层、往复喷射。
3、喷射速度要适当，以利于混凝土的压实.风压过大，喷射速度增大，回弹增加;风压过小，喷射速度过小，压实力小，影响喷混凝土强度。
因此在开机后要注意观察风压，起始风压达到0。
5MPa后，才能开始操作，并据喷嘴出料情况调整风压.一般工作风压：边墙0.3~0.5MPa，拱部0。
4～0.65MPa。
4、喷射时使喷嘴与受喷面间保持适当距离,喷射角度尽可能接近90°，以使获得最大压实和最小回弹。
喷嘴与受喷面间距宜为1.5～2.0m；喷嘴应连续、缓慢作横向环行移动，一圈压半圈。
若受喷面被钢架、钢筋网覆盖时，可将喷嘴稍加偏斜，但不宜小于70°。
如果喷嘴与受喷面的角度大小，会形成混凝土物料在受喷面上的滚动,产生出凹凸不平的波形喷面，增加回弹量，影响喷混凝土的质量.（二）施工控制要点⑴喷射混凝土原材料经检验合格后才能使用，喷射混凝土严禁选用具有潜在碱活性骨料，速凝剂应妥善保管，防止受潮变质.严格控制拌合物的水灰比，经常检查速凝剂注入环的工作状况.喷射混凝土的坍落度宜控制在8～13cm，过大混凝土会流淌,过小容易出现堵管现象。
喷射过程中应及时检查混凝土的回弹率和实际配合比。
⑵喷射混凝土拌合物的停放时间不得大于30min.⑶隧道开挖后及时进行施作。
预埋厚度控制标志，严格控制喷射砼的厚度.⑷喷射前应仔细检查喷射面,如有松动土块应及时处理.喷射机应布置在安全地带，并尽量靠近喷射部位,便于掌机人员与喷射手联系,随时调整工作风压.⑸喷射完成后应检查喷射混凝土与岩面粘结情况，可用锤敲击检查，同时测量其平整度。
喷射混凝土技术交底
⑤喷射混凝土作业要求：
a喷射作业面必须有充足的照明，照明灯上应罩上铁丝网，以免回弹物打坏照明灯。
b喷射砼必须采用强制式拌和机拌制，其搅拌时间不少于1.5min。喷射砼须随拌随用，喷射混凝土拌合物的停放时间不得大于30min。
②喷射顺序，从下向上对称进行，先喷射钢架与围岩之间空隙，后喷射钢架之间混凝土。钢架全部被喷射混凝土所覆盖，保护层厚度不得小于4cm。
③在有水地段进行喷射作业时，先从远离出水点处开始，再逐渐向涌水点逼近，将散水集中，安设导管，将水引出，再向导管逼近喷射。当涌水严重时，设置泄水孔，边排水边喷射，增加水泥用量，重新设计配合比。
e喷嘴与喷射面垂直，其间距为1.5～2.0m；喷嘴必须连续、缓慢作横向环行移动，喷层厚度均匀。
f喷射混凝土按分段分片依次进行，喷射顺序为自下而上，分段长度不得大于6m；喷射混凝土终凝2h后，必须进行湿润养护，养护时间不得小于14d。
g分层喷射时，后一层喷射必须在前一层混凝土终凝后进行，若终凝1h后再进行喷射时，必须先用水清洗喷层表面。
速凝剂：喷射混凝土采用液体速凝剂，其掺量不得大于水泥用量的5%。在施工速凝剂前，必须做与水泥的相容性试验及水泥净浆凝结效果试验。并要求初凝不得大于5min，终凝不得大于10min。为满足施工要求，喷射混凝土3h强度必须达到1.5MPa，24h强度达到5.0MPa。
胶凝材料：胶凝材料用量不得小于400kg/m3。
③喷射混凝土施工人员必须佩戴防尘口罩等，操作喷头和注浆管的工人必须佩戴防护眼罩，夹胶工作服、长筒乳胶手套。
④喷射混凝土作业时，严禁喷嘴对人，以免喷射伤人，喷射前先进行清理浮石、危石等必要的排险作业；喷射机必须安设在围岩稳定或已衬砌地段。
隧道喷锚支护安全技术交底内容应知应会清单
隧道喷锚支护安全技术交底内容应知应会清单工程名称
支护
施工处工程负责
施工负责人
施工班组技术负责人
交底日期交底内容
隧道喷锚支护安全技术交底1、喷锚支护在模筑衬砌中，为确保安全一般作为临时支护，在新奥法施工中承担80%的应力，对于软弱围岩，喷锚支护一般分两次完成。
初期支护应紧跟开挖完成，对二次支护应在围岩变形和初期支护基本稳定的情况下进行。
2、采用喷锚支护应严格实行光面爆破，尽量消除应力集中现象。
在喷锚前应做松散土石处理，并用高压水冲洗岩面。
喷射砼应采用湿式或潮式喷射，喷射工及其相关人员应穿戴好防护用品。
3、喷射机械应放在安全地带，喷射机上的各种仪表必须完好。
喷射机工作时应先给风，再开机，后送料，结束时待料喷完，先停机后关风，工作过程中应经常检查输料管、出料管是否堵塞，严防高压水、高压风及其它喷射物突然喷出伤人。
4、喷锚支护时，应做好排水处理。
喷锚支护安设钢筋网时，网片应互相搭接并随岩面铺设，钢筋网和锚杆联结牢固，以使喷射砼时充填密实，确保初期支护质量。
5、施作锚杆时，锚杆应尽量垂直岩面，向锚杆孔注浆，压力不宜过高。
6、在进行钢支撑支护时，钢支撑应紧贴岩面，并满足喷射砼的厚度要求，对安装钢支撑应按高处作业要求，对不安全因素制定相应的措施。
7、当发现已锚区围岩有
较大变形或锚杆失效时，应立即在该段增设加强锚杆或钢支撑。
8、进入施工现场的人员必须戴安全帽，穿防滑鞋。
9、隧道内必须有足够的照明设备。
交底人签字接受交底人签字。

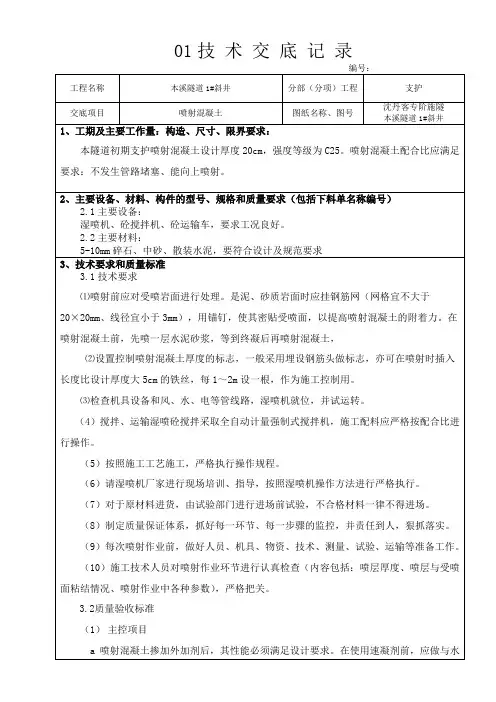

喷射混凝土施工三级交底
01技术交底记录编号：工程名称本溪隧道1#斜井分部（分项）工程支护交底项目喷射混凝土图纸名称、图号沈丹客专阶施隧本溪隧道1#斜井1、工期及主要工作量：构造、尺寸、限界要求：本隧道初期支护喷射混凝土设计厚度20cm，强度等级为C25。
喷射混凝土配合比应满足要求：不发生管路堵塞、能向上喷射。
2、主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）2.1主要设备：湿喷机、砼搅拌机、砼运输车，要求工况良好。
2.2主要材料：5-10mm碎石、中砂、散装水泥，要符合设计及规范要求3、技术要求和质量标准3.1技术要求⑴喷射前应对受喷岩面进行处理。
是泥、砂质岩面时应挂钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用锚钉，使其密贴受喷面，以提高喷射混凝土的附着力。
在喷射混凝土前，先喷一层水泥砂浆，等到终凝后再喷射混凝土，⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。
（4）搅拌、运输湿喷砼搅拌采取全自动计量强制式搅拌机，施工配料应严格按配合比进行操作。
（5）按照施工工艺施工，严格执行操作规程。
（6）请湿喷机厂家进行现场培训、指导，按照湿喷机操作方法进行严格执行。
（7）对于原材料进货，由试验部门进行进场前试验，不合格材料一律不得进场。
（8）制定质量保证体系，抓好每一环节、每一步骤的监控，并责任到人，狠抓落实。
（9）每次喷射作业前，做好人员、机具、物资、技术、测量、试验、运输等准备工作。
（10）施工技术人员对喷射作业环节进行认真检查（内容包括：喷层厚度、喷层与受喷面粘结情况、喷射作业中各种参数），严格把关。
3.2质量验收标准（1）主控项目a喷射混凝土掺加外加剂后，其性能必须满足设计要求。
在使用速凝剂前，应做与水泥的相容性试验及水泥浆凝结效果试验，初凝不大于5min，终凝不大于10min；采用其他类型的外加剂或几种外加剂复合使用时，也应做相应的性能试验和使用效果试验。
隧道喷射混凝土作业安全技术交底
10、喷嘴移动轨迹应因地制宜，横条、竖条、圆圈等交替使用，移动速度要慢，让砼“堆”起来，有了一定厚度再移位置，然后逐块扩大其喷射范围。
3、机械操作和喷射操作人员之间联系信号应事先进行沟通，送风、加料、停料、停风以及发生堵塞时，应及时联系，密切配合。
4、喷射作业面及喷浆机处要保证良好的照明
5、作业时，保证喂料要均匀，料斗内时刻保证50%以上的余料，以便于喷料均匀和喷浆手控制水量。喷射机喂料筛网，不得任意取下，更不允许用手或棍棒伸入喂料口。
2、旋转体与固定机座结合要紧，如运转中接合板磨损出槽，浓度大于2MM，应及时更换。
3、旋转孔发生堵塞，不准用榔头敲打旋转体。更不允许用风钻清除旋转孔，应停机拆除检修。
交底人签名
职务
交底时间
接受交底人签名
注：1、项目对操作人员进行安全技术交底时填写此表；
2、签名处不够时，应将签到表附后；
3、本表一式二份，被交底人一份，安质部留存一份。
5、为不影响工序循环，准备工作应在立拱工序完成之前完成。
二、喷射混凝土作业
1、喷浆前将上部拱脚用高压风吹干净，以保证砼与岩面粘结牢固。拱脚部位需预留20CM左右用土覆盖，以方便下一榀的接腿以及网片的搭接。下台阶下部预留1米左右将钢筋网片喷满即可，以便于接仰拱。
2、启动前，应先接通风、水、电、开启进气阀逐步达到额定压力，再启动电动机空载运转，确认一切正常后，方可投料作业。不准先弄错电机，以免接合板损坏。
11、工作中应经常检查输料管、出料弯管有无磨薄击穿及、连接不牢的现象，发现问题应及时处理。当喷嘴不出料时，检查输料管是否堵塞，但一定要避开有人的地方，防止高压水、高压风及其他喷射物突然喷出伤人。
喷射混凝土技术交底
喷射混凝土技术交底一、工程概述本工程中，喷射混凝土将广泛应用于边坡支护、隧道衬砌等部位，以提高结构的稳定性和安全性。
为确保喷射混凝土施工的质量和安全，特进行此次技术交底。
二、施工准备1、材料准备（1）水泥：优先选用普通硅酸盐水泥，强度等级不低于 425 级，水泥应有出厂合格证和质量检验报告。
（2）砂：采用中砂或粗砂，细度模数应大于 25，含泥量不应大于3%。
（3）石子：采用碎石，粒径不宜大于15mm，含泥量不应大于1%。
（4）速凝剂：应根据水泥品种、水灰比等，通过试验确定最佳掺量，使用前应做速凝效果试验。
2、机械设备准备（1）喷射机：选用性能良好、工作稳定的喷射机，如转子式喷射机。
（2）空压机：提供足够的风压和风量，以保证喷射混凝土的顺利施工。
（3）搅拌机：用于搅拌混凝土干料。
3、作业条件准备（1）清理施工面：将受喷面上的松动岩块、浮渣等清理干净，并用高压风或水冲洗受喷面。
（2）设置控制喷射混凝土厚度的标志：在施工面上每隔一定距离设置厚度标志。
（3）检查机械设备：施工前对喷射机、空压机等设备进行检查和试运转，确保设备正常运行。
三、施工工艺流程1、干喷法工艺流程（1）混合料的拌制将水泥、砂、石子按配合比在搅拌机中搅拌均匀，然后运输至喷射现场。
（2）喷射作业①开机：先开风，再送电，然后送料。
②喷射顺序：应自下而上，分段分片进行，先喷边墙，再喷拱顶。
③喷射距离和角度：喷头与受喷面应垂直，并保持 06～10m 的距离。
④分层喷射：一次喷射厚度不宜超过 50mm，分层喷射时，后一层喷射应在前一层混凝土终凝后进行。
2、湿喷法工艺流程（1）原材料计量准确计量水泥、砂、石子、水及外加剂的用量。
（2）搅拌将原材料在搅拌机中搅拌均匀，形成混凝土拌合物。
（3）运输采用混凝土运输罐车将拌合物运输至喷射现场。
（4）喷射作业①开机：先开风，再开泵送料。
②喷射顺序、距离和角度同干喷法。
四、施工要点1、配合比控制严格按照设计要求的配合比进行配料，控制水灰比，确保混凝土的强度和耐久性。
隧道喷射砼技术交底
xxx 隧道喷射砼施工技术交底一、适用范围本交底适用于xxx原隧道xxxx型衬砌。
二、设计要求1、喷射混泥土：喷C25混凝土、厚度27cm三、施工技术与技术要求1、施工技术与技术要求（1）喷射混凝土技术：①喷射砼采用湿喷法②原材料选定：水泥-普通硅酸盐水泥(42.5Mpa)；砂用中粗砂；碎石最大粒径不大于15mm；水、宜采用清洁的饮用水；速凝剂选用符合质量要求，并对人体危害小的外加剂。
掺外加剂前，做水泥的可相溶性试验及水泥净浆速凝效果试验，初凝不应大于5分钟，终凝不大于10分钟。
掺外加剂后的喷射砼性能必须满足设计要求。
③喷射前准备工作：检查受喷面尺寸，保证开挖面符合设计要求。
拆除障碍物，清除受喷面松动岩石及浮渣。
铺设钢筋网时先清除污锈。
钢筋网与锚杆联结牢固，接头稳定。
埋设控制砼厚度的标志，用在石缝处打铁钉，并记录其外露长度，以便控制喷层厚度。
作业区有良好的通风和足够的照明装置。
喷射作业前，对机械设备、风、水管路和用电线路等进行全面检查和试运转。
④喷射作业：喷射时，先喷两侧，由下而上，后喷拱顶，喷射路线呈小螺旋形绕圈运动，绕圈直径30cm左右为宜。
后一圈压前一圈的1/3～1/2，喷射路线呈“S”形运动，每次“S”形运动长度为3～4m，喷射纵向第二行时，要依顺序从第一行的起点处开始，行与行间须搭接2～3cm，料束旋转速度，原则上要均匀不宜太慢或太快。
喷头与受喷面保持0.6～1.0m的垂直距离。
喷射时控制好砼表面平整。
复喷在前一层砼终凝后进行。
喷射时就分段长度不超过6米，分块大小为2*2m。
一次喷射不能太厚或太薄，根据喷射砼层与受喷面之间的粘结力和受喷部位等，并且根据喷射效率、回弹损失率等确定。
分层喷射的间隔时间不能太短，一般要求在初喷砼终凝以后再进行复喷。
当复喷时间较长时，复喷前必须将初喷砼表面清洗干净。
复喷时将凹陷处进一步找平。
⑤砼养护：喷射砼终凝2h后，洒水养护，养护日期不少于7天，洒水次数以能保持砼充分湿润为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪昆客运专线云南段TJ3标段
张家屯隧道
DK1084+036～DK1085+220段隧道喷射混凝土技术交底
交底人：
审核人：
接收人：
日期：
交底编号：
中铁十二局沪昆客专项目经理部第三分部
二O一二年三月二十九日
一、设计概况
隧道起讫里程为D1K1084+036～D1K1085+220。
其中D1K1084+036～D1K1084+327、D1K1084+607～D1K1085+190为V 级0.3g 围岩，拱墙初期支护采用28cm 厚喷射混凝土。
二、喷射混凝土施工工艺
D1K1084+036～D1K1084+327、D1K1084+607～D1K1085+190范围采用三台阶施工工法：洞身开挖采用三台阶法施工，应按“先预报、弱爆破、管超前、短进尺、强支护、早封闭、勤量测”的原则组织施工。
三台阶七步流水作业法开挖采用弱爆破或人工开挖，爆破时严格控制炮眼深度及装药量。
开挖后及时对围岩进行初喷，初喷4cm 厚C30混凝土，然后架立钢架并设锁脚钢管、系统锚杆，再复喷混凝土至设计厚度。
三、喷射混凝土具体施工方法
V 级围岩拱墙初期支护采用28cm 厚喷射混凝土，仰拱采用28cm 厚喷射混凝土。
喷射混凝土采用洞外自动计量拌和站拌和，湿式喷射混凝土施工，喷混凝土前由技术人员书面通知拌和站及实验人员，实验人员核对配合比等相互参数。
湿喷混凝土施工工艺框图见图1。
混混凝土拌和 水泥 砂
石子
水 拌和时间≮ 混凝土运输车运送
受 喷 减水剂
1min
喷射支护前撬去表面松土和欠挖部分，用高压风清除杂物；遇开挖面水量大时，采取措施将水集中引排，上中台阶拱脚采用细砟将拱架及网片向上埋20cm，方便中下台阶拱架和网片的连接。
喷前对设备进行检查和试运转；在受喷面、各种机械设备操作场所配备充足照明及通风设备。
按照设计厚度利用原有部件如锚杆外露长度等，也可在岩面上打入短钢筋，标出刻度，做为标记。
粗骨料加入拌和前要再次过筛，以防超径骨料混入，造成堵管。
细骨料应堆放在防雨料库，以控制含水量。
喷射混凝土中所用的粗骨料最大粒径不宜大于16mm，骨料级配宜采用连续级配；混凝土搅拌宜优先采用将水泥、骨料先干拌后加水湿拌的方法，且搅拌时间不得少于1.5min。
混凝土喷射机安装调试好后，在料斗上安装振动筛（筛孔10mm），
以避免超粒径骨料进入喷射机。
喷射时，送风之前先打开计量泵，送风后调整风压，使之控制在0.45～0.70MPa之间，若风压过大，粗骨料碰围岩后会回弹；风压小，喷射动能小，粗骨料冲不进砂浆层而脱落，都将导致回弹量增大。
以混凝土回弹量小、表面湿润有光泽、易粘着为度来控制喷射压力。
喷射方向与受喷面垂直，与岩面方向垂直、等距喷射；若受喷面被钢架、钢筋网覆盖时可将喷咀稍加偏斜，但不宜小于70°。
喷射混凝土施工应分段分层作业。
分层喷射混凝土时，后一层喷射应在前一层混凝土终凝后进行，一次喷射的最大厚度：拱部不得超过10cm，边墙不得超过15cm。
过大会削弱混凝土颗粒间的凝聚力，使喷层因自重过大而大片脱落，或使拱顶处喷层与围岩面形成空隙；过小，则粗骨料容易弹回。
分次喷至设计厚度，两层喷射的时间间隔为15～20min。
影响喷层厚度的主要原因是速凝剂作用效果和气温。
为提高工效和保证质量，喷射作业应分片进行。
为防止回弹物附着在未喷岩面上影响喷层与岩面间的粘结力，按照从下往上施喷，呈“S”形运动；喷前先找平受喷面的凹处，再将喷头成螺旋形缓慢均匀移动，保证混凝土层面平顺光滑。
喷射混凝土紧跟开挖掌子面进行，当围岩破碎、稳定性差时，一般采用小药量的松动爆破，初喷（厚4cm以上）、锚杆、钢筋网、钢架、复喷（二喷、三喷）等作业可以连续进行，直到达到设计要求。
架设好格栅钢架后，迅速用喷射混凝土封填，使之发挥支护能力。
围岩较完整、稳定时间较长时，初喷、锚杆、钢筋网等施工后即可进行
开挖作业，待下一循环初期支护时间再复喷，可将设计厚度的喷层厚分两、三次完成，由于每层间隔为一循环时间，每层因爆破产生的裂纹在下一次喷混凝土时被填充，而新喷层距掌子面渐远，所受的爆破振动亦越小，使喷混凝土层的支护能力更强。
四、喷射混凝土注意事项
1、混凝土喷射禁止干喷。
2、喷射混凝土前需将钢筋网片背后的渣土清理干净。
3、禁止喷射混凝土只在钢筋网片表面堆积喷射，导致出自背后喷射不密实出现空洞。
3、初支背后出现的溶洞和大的超挖需先及时喷射密实，再喷射初期支护。
4、喷射混凝土收尾时需将钢架端头喷射封死，严禁拱架连接板和锁脚外露。
