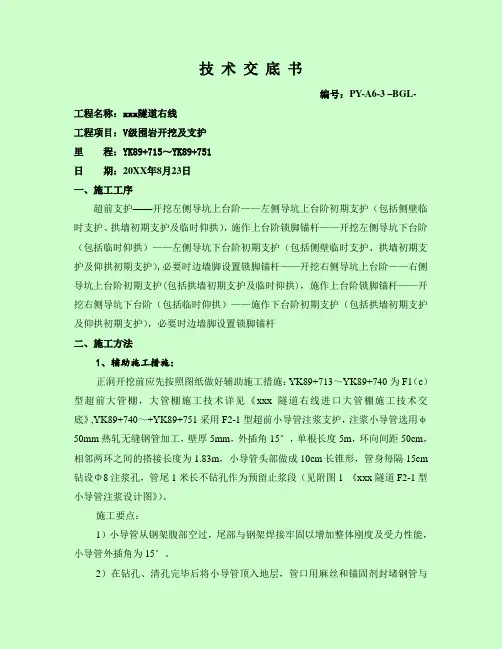

技术交底书编号：PY-A6-3 –BGL-工程名称：xxx隧道右线工程项目：V级围岩开挖及支护里程：YK89+715～YK89+751日期：20XX年8月23日一、施工工序超前支护——开挖左侧导坑上台阶——左侧导坑上台阶初期支护（包括侧壁临时支护、拱墙初期支护及临时仰拱），施作上台阶锁脚锚杆——开挖左侧导坑下台阶（包括临时仰拱）——左侧导坑下台阶初期支护（包括侧壁临时支护、拱墙初期支护及仰拱初期支护）,必要时边墙脚设置锁脚锚杆——开挖右侧导坑上台阶——右侧导坑上台阶初期支护(包括拱墙初期支护及临时仰拱)，施作上台阶锁脚锚杆——开挖右侧导坑下台阶（包括临时仰拱）——施作下台阶初期支护（包括拱墙初期支护及仰拱初期支护），必要时边墙脚设置锁脚锚杆二、施工方法1、辅助施工措施：正洞开挖前应先按照图纸做好辅助施工措施：YK89+713～YK89+740为F1（c）型超前大管棚，大管棚施工技术详见《xxx隧道右线进口大管棚施工技术交底》,YK89+740～+YK89+751采用F2-1型超前小导管注浆支护，注浆小导管选用φ50mm热轧无缝钢管加工，壁厚5mm，外插角15°，单根长度5m，环向间距50cm，相邻两环之间的搭接长度为1.83m，小导管头部做成10cm长锥形，管身每隔15cm 钻设Φ8注浆孔，管尾1米长不钻孔作为预留止浆段（见附图1 《xxx隧道F2-1型小导管注浆设计图》）。
施工要点：1）小导管从钢架腹部空过，尾部与钢架焊接牢固以增加整体刚度及受力性能，小导管外插角为15°。
2）在钻孔、清孔完毕后将小导管顶入地层，管口用麻丝和锚固剂封堵钢管与孔壁间的间隙，管口安装封头和孔口阀，并能承受规定的最大注浆压力和水压。
3）注浆前，应对开挖面喷射厚为5cm混凝土或模注混凝土封闭，以防止注浆作业时孔口跑浆现象。
4）待封闭砼及锚固剂达到强度后方可进行注浆作业。
注浆按由下至上的顺序施工，浆液先稀后浓，注浆量先大后小，注浆采用水泥净浆，水灰比W：C=0.5：1，注浆压力0.5～1.0MPa。
IV级围岩初级支护与超前支护技术交底
IV级围岩初级支护与超前支护技术交底

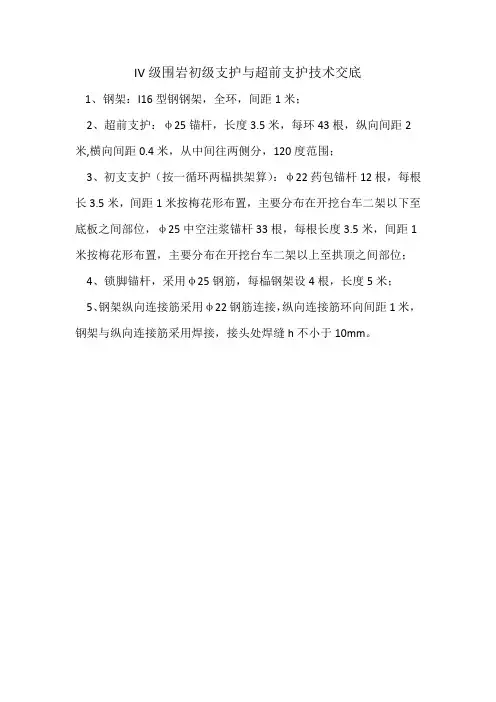

1、钢架：I16型钢钢架，全环，间距1米；
2、超前支护：φ25锚杆，长度3.5米，每环43根，纵向间距2米,横向间距0.4米，从中间往两侧分，120度范围；
3、初支支护（按一循环两榀拱架算）：φ22药包锚杆12根，每根长3.5米，间距1米按梅花形布置，主要分布在开挖台车二架以下至底板之间部位，φ25中空注浆锚杆33根，每根长度3.5米，间距1米按梅花形布置，主要分布在开挖台车二架以上至拱顶之间部位；
4、锁脚锚杆，采用φ25钢筋，每榀钢架设4根，长度5米；
5、钢架纵向连接筋采用φ22钢筋连接，纵向连接筋环向间距1米，钢架与纵向连接筋采用焊接，接头处焊缝h不小于10mm。
(整理)三尖岭隧道V级围岩开挖及初期支护安全技术交底
（4）有裂隙渗水处，采取相应措施，改变喷射砼的配合比，增加水泥用量，先喷干混合料，待其与涌水融合后，再重新加水喷射，并由远至近向涌水处逼近，然后在渗水处安设排水管将水排出，再在导管周围喷射。涌水量大时，设置泄水孔，边排边喷射。
（5）钢架与壁面之间应用喷射混凝土充填密室，岩壁、钢架、混凝土黏结良好，拱脚基础喷射混凝土密实，严禁悬空。
①选用的空压机应满足喷射机工作风压和耗风量的要求。风压进入喷射机前必须进行油水分离。
②喷射机输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能。
③检查速凝剂的泵送及计量装置性能。
3、喷射作业
（1）喷射砼作业面应紧跟开挖面，下次开挖距喷射砼作业完成时间的间隔不小于4h。
（2）喷射作业时喷头与受喷面基本垂直，距离保持0.6~0.8m左右，并成螺旋状自下而上施喷，且喷射厚度适当，分层进行，喷射首层砼时，应着重找平，后一层应在前一层终凝后进行，喷射完成2小时后，对其表面喷水养护，使其表面保持湿润。
4、钢筋网支护
本工程钢筋网采用φ8，20cm×20cm双层钢筋网。
围岩开挖后，首先对岩面初喷一层砼，然后施作锚杆，锚杆施作完毕后挂设钢筋网，钢筋搭接长度不少于30d，并不得小于一个网格长边尺寸。
钢筋网架设前进行检查，符合以下要求方可投入本工程施工：
⑴钢筋无锈蚀、污物，或已经按规范要求进行了清理，表面洁净，满足规范要求。
②对于混凝土不易粘结的岩质或土质围岩，可采用锚固方法敷设细孔网片，先喷一层水泥浆，待终凝后再喷射混凝土。应通过试验，确定合适的速凝剂掺量和喷射风压。
（2）岩面有渗水时，应做好引排水工作，再喷射砼。
（3）埋设测试喷射砼厚度的标志，以确保最小厚度满足要求。
四级围岩开挖支护技术交底
发文时间
1、制作钢拱架所需的材料到位,并经过检验合格后方可使用。 2、加工钢拱架所需机具设备到位,并经过检修,保证其正常运行。 3、钢架制作、安装所需的人员全部到位。 4、安设钢拱架前应先在岩面初喷 10cm 厚的砼。 5、在进行施工的地段配备足够的照明设施。 二、钢拱架加工 1、钢拱架暂时委外加工，现场钢筋棚建设完成后在现场加工，钢拱架精确测量 放样后采用冷弯而成。钢拱架分节严格按设计施工，严禁私自更改接头位置和数量， 破坏钢拱架受力体系。 2、拱架加工好后进行试拼，拼装允许误差为：沿隧道周边轮廓线的误差不应大 于±3cm，平面翘曲应小于±2cm，接头连接之间要求每榀之间可以互换。 3、采用冷弯、冷压、热弯、热压、电焊加工制作钢拱架构件时，要求尺寸准确、 弧形圆顺，结构安全可靠；钢拱架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊 瘤等缺陷。钢拱架的截面尺寸，应满足强度，刚度稳定性的要求。
签收意见：
收文单位 工程部位
喷砼锚杆班 隧道全断面源自编号 2014\1\9
发文时间
锚杆施工：
⑴锚杆外观质量要符合规范设计要求，杆体直径要均匀、一致，无严重锈 蚀、弯折。 ⑵ 锚 杆 必 须 设 置 钢 垫 板 ， 垫 板 尺 寸 为 150mm × 150mm × 6mm ， 锚 杆 使 用 前 ， 应在现场进行工艺、力学实验。 ⑶ 钻 孔 时 应 控 制 用 水 量 ，以 防 塌 孔 。钻 孔 应 保 证 设 计 的 位 置 和 锚 杆 外 插 角 ， 空 位 允 许 偏 差 为 ± 150mm 。 ⑷ 钻 孔 应 与 围 岩 壁 面 或 其 所 在 部 位 岩 层 的 主 要 结构面垂直。 ⑸ 钻 孔 应 圆 而 直 ，砂 浆 锚 杆 的 直 径 应 大 于 杆 体 直 径 15mm ；杆 体 的 深 度 应 大 于 设 计 长 度 10cm 。 ⑹ 锚 杆 钢 筋 保 护 层 在 采 用 水 泥 砂 浆 时 不 小 于 8mm ， 其 强 度 等 级 不 得 低 于 M20 （配合比见附件） ，锚 杆 孔 内 灌 注 砂 浆 应 饱 满 密 实 。 ⑺ 安全措施 ① 注浆工人必须带防护工具。 ② 认 真 检 查 机 具 设 备 及 线 路 ，避 免 漏 电 伤 人 。③ 机 械 司 机 严 格 按 操 作 规 程 操 作 。④ 注 浆 工 人 与 注 浆 泵 司 机 必 须 协 调 好 。⑤ 注 浆 完 毕 必 须 先 关 闭 阀 门，再关注浆器。⑥注浆口不允许对人。
隧道V级围岩初期支护
1号砼垫块图（单位：mm） 2号砼垫块图（单位：mm）
5、钢架架设时可利用系统锚杆作为定位钢筋，并在钢架拱脚，拱腰及墙角位置设Φ22锁脚锚杆8根，每根长3m。
5、系统锚杆拱部采用Φ25组合中空注浆锚杆，边墙采用Φ22砂浆锚杆，长3m，间距1.2m*1.0m（环*纵）隧道
日期
2012.7.30
施工部位
初期支护
根据图号
港尾施隧-17
港尾施隧参-02
交底内容：
一、适用范围
适用于省山隧道DK38+345-DK38+415、DK38+830-DK38+848段Ⅴ级围岩。
二、施工工艺

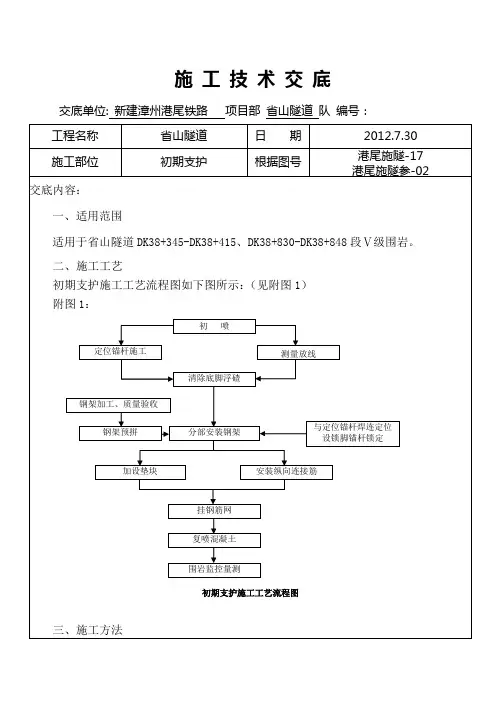

初期支护施工工艺流程图如下图所示：（见附图1）
附图1：
初期支护施工工艺流程图
三、施工方法
（1）定出锚杆开孔位置，孔位允许偏差为±150mm。
（2）钻孔应与围岩壁面或所在部位岩层的主要结构面垂直。
（3）钻孔应圆而直，锚杆的钻孔应大于杆体直径15mm。
（4）锚杆钻孔深度应大于锚杆设计长度的10cm，砂浆锚杆深度的允许误差应为±50mm。
（5）杆体插入孔内长度不小于设计规定的95%，安装数量符合设计要求。
4、喷射机要安放在围岩稳定或已衬砌地段内，同时喷射作业地段应加强照明和通风。
5、喷射时严格掌握好风、水压，加强综合防尘措施。
6、注意风嘴不准对人，以免射伤人。
7、对从事电焊作业的人员，必须经过培训、考试合格、取得国家颁发的特殊工种操作证方能上岗作业。
8、规范施工用电管理。三相五线制，要做到“一机、一箱、一闸、一漏、一保护”，进洞电缆都要采用绝缘电缆线架空进洞。
1、钢筋加工场地用砼硬化，精确抹平，按设计放出加工大样。钢架弯制结合隧道开挖方法采用型钢弯曲机按照隧道断面曲率分节进行加工，加工完成后，先在加工场地上进行试拼。各节钢架拼装，要求尺寸准确，弧形圆顺。
Ⅳ级围岩初期支护技术交底

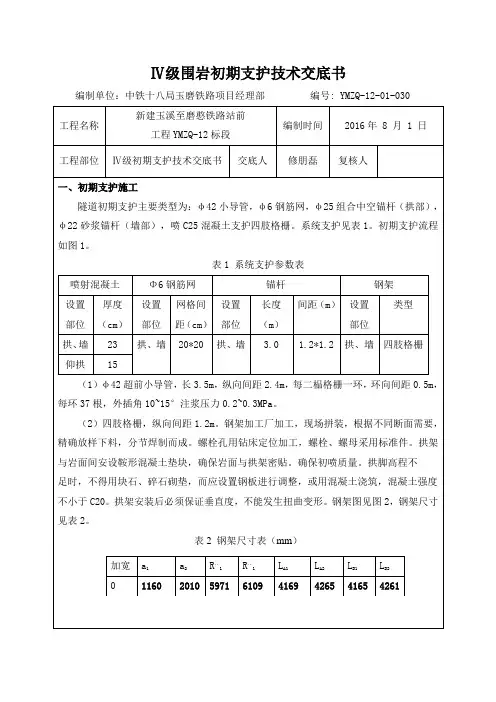

Ⅳ级围岩初期支护技术交底书编制单位：中铁十八局玉磨铁路项目经理部编号: YMZQ-12-01-030工程名称新建玉溪至磨憨铁路站前工程YMZQ-12标段编制时间2016年 8 月 1 日工程部位Ⅳ级初期支护技术交底书交底人修朋磊复核人一、初期支护施工隧道初期支护主要类型为：φ42小导管，φ6钢筋网，φ25组合中空锚杆（拱部），φ22砂浆锚杆（墙部），喷C25混凝土支护四肢格栅。
系统支护见表1。
初期支护流程如图1。
表1 系统支护参数表喷射混凝土Φ6钢筋网锚杆钢架设置部位厚度（cm）设置部位网格间距（cm）设置部位长度（m）间距（m）设置部位类型拱、墙23 拱、墙20*20 拱、墙 3.0 1.2*1.2 拱、墙四肢格栅仰拱15（1）φ42超前小导管，长3.5m，纵向间距2.4m，每二榀格栅一环，环向间距0.5m，每环37根，外插角10~15°注浆压力0.2~0.3MPa。
（2）四肢格栅，纵向间距1.2m。
钢架加工厂加工，现场拼装，根据不同断面需要，精确放样下料，分节焊制而成。
螺栓孔用钻床定位加工，螺栓、螺母采用标准件。
拱架与岩面间安设鞍形混凝土垫块，确保岩面与拱架密贴。
确保初喷质量。
拱脚高程不足时，不得用块石、碎石砌垫，而应设置钢板进行调整，或用混凝土浇筑，混凝土强度不小于C20。
拱架安装后必须保证垂直度，不能发生扭曲变形。
钢架图见图2，钢架尺寸见表2。
表2 钢架尺寸表（mm）加宽a1a2R,,1R,,1LA1LA2LB1LB201160 2010 5971 6109 4169 4265 4165 4261图1 初期支护流程图（3）喷C25混凝土拱墙23cm ，隧底10cm 或15cm 。
喷射前认真检查受喷岩面，对欠挖部分及所有开裂、破碎、出水点、崩解的破损岩石进行清理和处理，清除浮石和墙角虚碴，并用高压水或风冲洗岩面；喷头距岩面距离为1.5m ～2.0m ，喷头垂直受喷面，喷至初期支护钢架、钢筋网部位时，将喷头稍加偏斜。
IV级围岩初期支护技术交底 2
③施工现场检查：喷射混凝土前用高压水冲洗受喷面上的浮尘、岩屑，清除危岩，埋设厚度标志。
（2）喷射砼顺序
喷射砼顺序应先墙后拱、由下而上进行，同一开挖断面应左右对称进行。岩面不平时，应先喷凹处找平。在边墙部分为自下而上，从左到右或从右到左，并注意呈旋转轨迹运动，一圈压半圈，纵向按顺序进行，旋转半径一般为15cm，每次蛇行长度为3～4m。在拱部拱脚至拱腰处，自下而上，拱腰至拱顶由里向外喷射砼。当岩层松软易坍方时，喷射作业应紧跟作业面，初喷应先拱后墙，复喷应先墙后拱，喷射砼时，其喷射砼速度不宜太慢或太快，适时加以调整。
接底人：
交底人
复核
审核
接底人
交底单位
中铁二十一局大连枢纽SN2标项目经理部三分部
编号
工程名称
郭家岭隧道
日期
初期支护工艺及主要技术参数
一、施工工艺
1、喷射纤维砼
1.1准备工作
本隧道初期支护采用C25喷射混凝土，
①原材料及配合比：理论配合比—水泥：细骨料：组骨料：外加剂：速凝剂：防腐剂：水=1:1.87:2.03:0.01:0.04:0.05:0.41，对使用的各种原材料如：水泥、砂、碎石、水、纤维、外加剂进行质量检查，合格后方能使用。水泥标号P.O42.5号，砂采用坚固耐久的中粗砂，且泥土杂物含量不大于3%，含泥量不大于5%，颜色不深于标准色；石子采用坚固耐久的碎石，粒径不大于15mm，用前应过筛；碎石、卵石中针状颗粒含量不大于15%，卵石中泥土、杂物含量不大于1%，石粉含量不大于2%，颜色不深于标准色。(以上有害物质含量均以重量计)。
4.2钢架的安装
03-Va级围岩初期支护技术交底(仰拱内中心水沟
技术交底书
四、具体施工内容：
1、洞身开挖
a.隧道开挖应严格控制欠挖。
当围岩完整、石质坚硬时，岩石个突出部分（每1㎡不大于0.1㎡）侵入衬砌应小于5cm。
拱脚和墙脚以上1m内断面严禁欠挖。
连接筋为单排布置，且与钢架连接部位，需要做预弯处理。
连接筋规格：
1.0m，环向间距0.8m。
6、拱部140°范围内设置单层超前小导管。
小导管和拱架配合使用，从拱架断面腹部穿过，采用Φ42的热轧无缝钢管，壁厚3.5mm，小导管环向间距
相邻两排的水平投影长度不小于100cm；外插角10°-15°，设置数量每环
榀打设。
超前小导管示意图如下。
