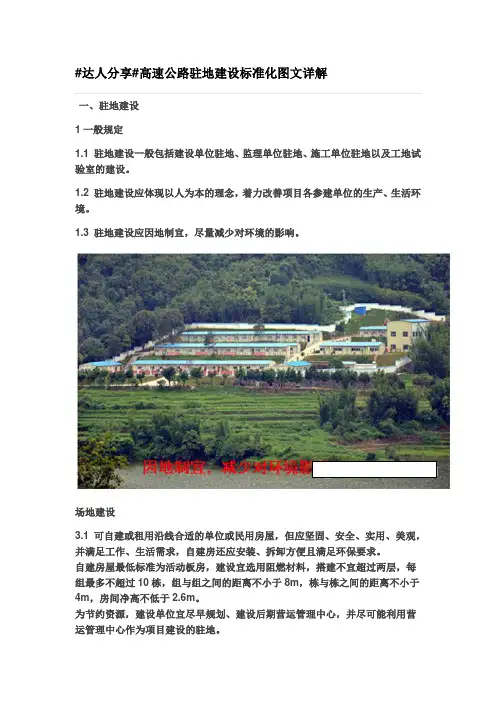

高速公路驻地建设标准化图文详解
#达人分享#高速公路驻地建设标准化图文详解
一、驻地建设
1一般规定
1.1 驻地建设一般包括建设单位驻地、监理单位驻地、施工单位驻地以及工地试验室的建设。
1.2 驻地建设应体现以人为本的理念，着力改善项目各参建单位的生产、生活环境。
1.3 驻地建设应因地制宜，尽量减少对环境的影响。
场地建设
3.1 可自建或租用沿线合适的单位或民用房屋，但应坚固、安全、实用、美观，并满足工作、生活需求，自建房还应安装、拆卸方便且满足环保要求。
自建房屋最低标准为活动板房，建设宜选用阻燃材料，搭建不宜超过两层，每组最多不超过10栋，组与组之间的距离不小于8m，栋与栋之间的距离不小于4m，房间净高不低于2.6m。
为节约资源，建设单位宜尽早规划、建设后期营运管理中心，并尽可能利用营运管理中心作为项目建设的驻地。
3.3 办公、生活用房建筑面积和场地面积应满足办公和生活需要。
3.4 办公区、生活区及车辆、机具停放区等布局科学合理，办公区、生活区等应分区管理，合理规划人车路线，尽可能减少不同区域间的互相干扰。
2硬件设施
2.1 各单位驻地办公用房面积应满足办公需要，一般不低于表2.4.2的规定。
各单位驻地办公用房面积标准（表2.4.2 ）。
隧道规范施工方案
隧道规范施工方案一、编制依据与范围本隧道规范施工方案依据国家及地方相关隧道施工规范、设计图纸、地质勘察报告、环境影响评估报告等文件编制。
其范围涵盖隧道施工的全过程，包括但不限于隧道开挖、衬砌、排水、通风、照明、安全监控等方面。
二、工程概况与条件本工程为一条高速公路隧道，全长XXX米，采用双向四车道设计。
隧道穿越山区，地质条件复杂，存在断层、岩溶等不良地质现象。
因此，施工过程中需特别注意地质变化，采取相应措施应对。
三、主要技术标准隧道施工应符合以下主要技术标准：隧道净空尺寸满足设计要求，不得随意变更；隧道轴线误差控制在规定范围内；隧道衬砌材料强度、厚度等满足设计要求；隧道排水系统畅通，无渗漏现象；隧道通风、照明、安全监控等设施完善，满足施工及运营需求。
四、隧道衬砌类型根据地质条件和设计要求，本隧道采用复合式衬砌结构，包括初期支护、防水层、二次衬砌等部分。
初期支护采用锚杆、钢筋网、喷射混凝土等措施，防水层采用无纺布、防水板等材料，二次衬砌采用模筑混凝土。
五、附属洞室与工程数量隧道内设置变电所、泵房、通风机房等附属洞室，以满足隧道运营需求。
工程数量包括隧道开挖量、衬砌量、排水管道安装量、通风照明设施安装量等，具体数量根据设计图纸和实际情况确定。
六、建设目标与质量要求本隧道施工的建设目标为安全、高效、优质地完成隧道建设任务。
质量要求如下：隧道施工应遵守国家及地方相关法规和规范，确保施工安全；隧道施工进度应符合合同要求，确保工程按期完成；隧道施工质量应符合设计要求和相关标准，确保隧道使用安全。
七、风险评估与规避措施针对隧道施工过程中可能出现的风险，本方案制定以下规避措施：针对地质条件复杂的风险，采取超前钻探、地质雷达等手段进行地质预报，及时调整施工方案；针对施工过程中的安全隐患，加强现场安全监管，确保施工人员和设备安全；针对隧道施工对环境的影响，采取相应的环保措施，减少施工对周边环境的影响。
以上为本隧道规范施工方案的主要内容，实际施工过程中应根据具体情况进行调整和优化，确保隧道施工安全、高效、优质地完成。
标准化施工(隧道)
京昆高速公路石太管理处施工标准化管理实施细则隧道篇2013年3月前言为规范河北省石家庄至冀晋界公路工地建设管理，切实提高安全管理及文明施工水平，促进项目建设管理的人本化、专业化、标准化、精细化、信息化，确保各环节工作到位，质量优良，提升河北省石家庄至冀晋界公路建设形象，培育本项目建设文化，塑造本项目建设品牌，结合本工程项目的实际情况，制定《京昆高速公路石太管理处施工标准化管理实施细则（隧道篇）》。
本实施细则是在现行隧道工程设计、施工、验收等相关标准、规范的基础上，根据省内外高速公路隧道工程建设的实践经验编写而成。
本实施细则从一般规定、施工工序、施工要点、质量要求、质量问题的预防和保证措施等方面，对施工提出明确化要求，细化工序要求，更有效地消除质量问题，提高项目标准化管理水平，逐步实现项目整体的全过程、无缝隙管理，确保高速公路隧道工程质量。
本实施细则是对招标文件技术规范的进一步明确和细化，当所阐述内容与招标文件技术规范理解不一致时，以招标文件技术规范要求为准。
目录1 总则 (7)1.1 目的及范围 (7)1.2 编制依据 (7)l.3术语 (7)1.4主要内容 (8)2 施工准备 (9)2.1 一般规定 (9)2.2 人员、材料和设备准备 (10)2.3 施工场地和临时工程 (13)2.4 弃渣场、料场、危险品库 (16)2.5 施工质量控制 (17)2.6环境保护及安全生产 (17)3 施工测量 (18)3.1 一般规定 (18)3.2 控制测量 (18)3.3 施工测量 (19)3.4 贯通误差的测定及调整 (20)3.5 交(竣)工测量 (21)4 洞口、明洞与浅埋工程 (21)4.1 一般规定 (21)4.2 施工工序 (22)4.3 施工要点 (23)4.4 质量问题预防及处理措施 (26)4.5 安全施工 (27)4.6质量控制要点及监理要点 (27)5 洞身开挖 (28)5.1 一般规定 (28)5.2 施工工序 (29)5.3 施工要点 (30)5.4 小净距隧道 (38)5.5 超欠挖控制 (40)5.6 质量问题预防及处理措施 (41)5.7 安全施工 (41)6 初期支护和辅助工程措施 (42)6.1 一般规定 (42)6.2 喷射混凝土支护 (42)6.3 锚杆 (45)6.4 钢支撑 (48)6.5 钢筋网 (49)6.6 超前锚杆支护 (49)6.7 超前小导管预注浆支护 (50)6.8 超前管棚支护 (51)6.9 质量问题预防及处理措施 (52)6.10 初期支护质量要求 (54)6.11 安全施工 (55)7 仰拱与底板 (55)7.1 一般规定 (55)7.2 施工工序 (56)7.3 施工要点 (56)7.4 质量问题预防及处理措施 (57)7.5 安全施工 (58)8 防水与排水 (58)8.1 一般规定 (58)8.2 施工防、排水 (58)8.3 结构防、排水 (60)8.4 质量问题预防及处理措施 (66)8.6 安全施工 (68)9 二次衬砌 (68)9.1 一般规定 (68)9.2 二衬施作时机的确定 (69)9.3 配合比设计 (69)9.4 施工工序 (70)9.5衬砌模板台车 (70)9.6 施工要点 (73)9.7 质量问题预防及处理措施 (78)9.8 质量要求 (80)9.9 安全施工 (81)10 路面及附属工程 (81)10.1 路面 (81)10.2 各类洞室和横通道 (87)10.3 水沟、电缆槽 (88)10.4 隧道内装饰 (88)10.5 蓄水池 (89)10.6 预埋件 (89)10.7 质量要求 (89)11 隧道冬期施工 (89)11.1目的与要求 (89)11.2编制冬期施工方案的要点 (90)12 地质超前预报 (90)12.1 目的与要求 (90)12.2 地质预报工作流程 (92)12.3超前地质预报的方法 (92)12.4 地质预报的内容 (93)13 监控量测 (95)13.2 工作程序 (95)13.3 量测项目及要点 (96)13.4 监控量测项目策划 (102)13.5 量测数据分析和信息反馈 (104)13.6 竣工后量测 (106)14 安全、环保管理与文明施工 (106)14.1 安全管理 (106)14.2 环保管理 (107)14.3 文明施工 (108)1 总则1.1 目的及范围1.1.1为规范高速公路隧道工程施工，明确作业流程和施工要点，提高管理水平。

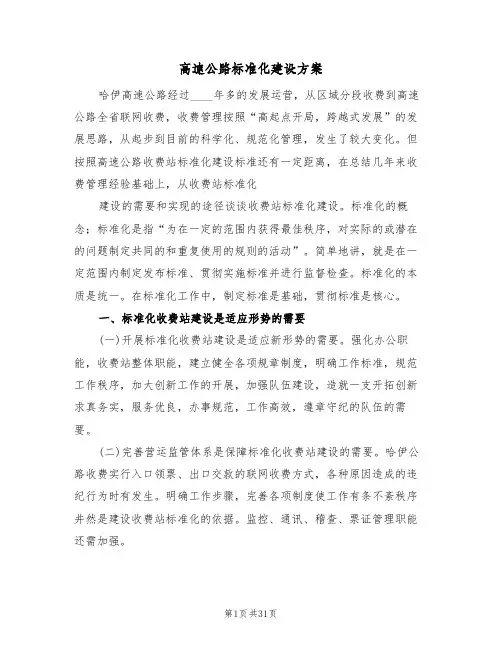

高速公路标准化建设方案（5篇）
高速公路标准化建设方案哈伊高速公路经过____年多的发展运营，从区域分段收费到高速公路全省联网收费，收费管理按照“高起点开局，跨越式发展”的发展思路，从起步到目前的科学化、规范化管理，发生了较大变化。
但按照高速公路收费站标准化建设标准还有一定距离，在总结几年来收费管理经验基础上，从收费站标准化建设的需要和实现的途径谈谈收费站标准化建设。
标准化的概念；标准化是指“为在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动”。
简单地讲，就是在一定范围内制定发布标准、贯彻实施标准并进行监督检查。
标准化的本质是统一。
在标准化工作中，制定标准是基础，贯彻标准是核心。
一、标准化收费站建设是适应形势的需要(一)开展标准化收费站建设是适应新形势的需要。
强化办公职能，收费站整体职能，建立健全各项规章制度，明确工作标准，规范工作秩序，加大创新工作的开展，加强队伍建设，造就一支开拓创新求真务实，服务优良，办事规范，工作高效，遵章守纪的队伍的需要。
(二)完善营运监管体系是保障标准化收费站建设的需要。
哈伊公路收费实行入口领票、出口交款的联网收费方式，各种原因造成的违纪行为时有发生。
明确工作步骤，完善各项制度使工作有条不紊秩序井然是建设收费站标准化的依据。
监控、通讯、稽查、票证管理职能还需加强。
(三)自我提素，“写我所做的，做我所写的”是收费站标准化建设的内在动力的体现和需要。
切实转变思想观念，克服固有的思维定势，创新管理理念，严格按照收费站标准化建设的要求和目标开展好工作。
(四)完善考勤管理制度是创建标准化收费站的需要。
一线收费员工作积极性需要激发。
完善考勤管理制度对擅自离岗，串岗，并岗，不请假的个人行为加以处罚。
对一线收费员收费多的，无病事假违纪行为的，建立相应的奖励机制是激发收费员工作积极性的一种切实可行的方法。
树立岗位标杆，现在岗位标杆吸引力不大。
原因是标杆标准不具体，如“星级收费员”和“岗位标兵”的评定无硬性标准规定，收费员不知道如何努力才有资格评选。

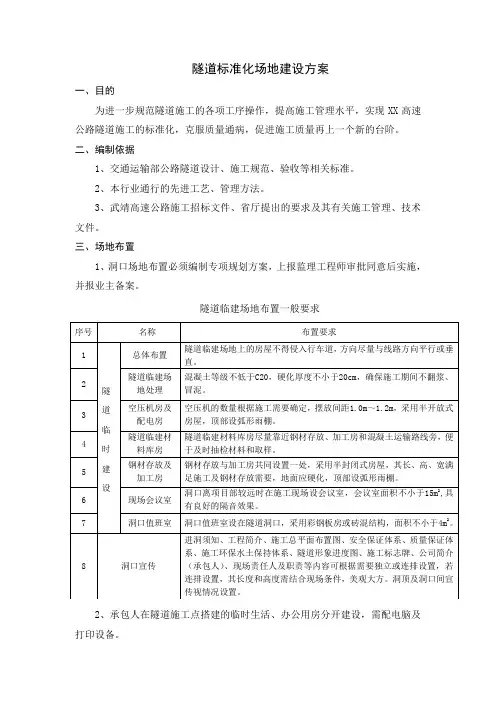

XX高速公路隧道标准化场地建设方案
隧道标准化场地建设方案一、目的为进一步规范隧道施工的各项工序操作，提高施工管理水平，实现XX 高速公路隧道施工的标准化，克服质量通病，促进施工质量再上一个新的台阶。
二、编制依据1、交通运输部公路隧道设计、施工规范、验收等相关标准。
2、本行业通行的先进工艺、管理方法。
3、武靖高速公路施工招标文件、省厅提出的要求及其有关施工管理、技术文件。
三、场地布置1、洞口场地布置必须编制专项规划方案，上报监理工程师审批同意后实施，并报业主备案。
隧道临建场地布置一般要求2、承包人在隧道施工点搭建的临时生活、办公用房分开建设，需配电脑及打印设备。
序号 名称 布置要求1 隧道临时建设总体布置 隧道临建场地上的房屋不得侵入行车道，方向尽量与线路方向平行或垂直。
2隧道临建场地处理 混凝土等级不低于C20，硬化厚度不小于20cm ，确保施工期间不翻浆、冒泥。
3空压机房及配电房 空压机的数量根据施工需要确定，摆放间距1.0m ～1.2m ，采用半开放式房屋，顶部设弧形雨棚。
4 隧道临建材料库房 隧道临建材料库房尽量靠近钢材存放、加工房和混凝土运输路线旁，便于及时抽检材料和取样。
5 钢材存放及加工房钢材存放与加工房共同设置一处，采用半封闭式房屋，其长、高、宽满足施工及钢材存放需要，地面应硬化，顶部设弧形雨棚。
6 现场会议室洞口离项目部较远时在施工现场设会议室，会议室面积不小于15m 2,具有良好的隔音效果。
7洞口值班室 洞口值班室设在隧道洞口，采用彩钢板房或砖混结构，面积不小于4m 2。
8 洞口宣传进洞须知、工程简介、施工总平面布置图、安全保证体系、质量保证体系、施工环保水土保持体系、隧道形象进度图、施工标志牌、公司简介（承包人）、现场责任人及职责等内容可根据需要独立或连排设置，若连排设置，其长度和高度需结合现场条件，美观大方。
洞顶及洞口间宣传视情况设置。
3、承包人应做好场、房内的安全用电和防火工作，必须按有关规定配备消防器材。
隧道洞口施工设施标准化建设实施细则
隧道洞口施工设施标准化建设实施细则一、选址及原则选址遵循“因地制宜，节约土地，保护环境，安全可靠，规范有序,功能完备，布设合理，方便生活,满足生产”的原则，采取自建的方式建设隧道施工设施。
要求交通便利，通信畅通,满足信息化管理要求。
避开泥石流、滑坡体、弃土场、取土场等危险区域，远离坍方、落石、危岩等地段.二、硬件设施隧道施工设施占地面积≥5000m2，原地面清表压实，采用山皮石回填，回填厚度30—60cm，所有场地进行砼硬化处理,硬化厚度为10cm厚碎石垫层,10cm厚的C15砼面层。
一般行车道硬化采用10cm厚碎石垫层，10cm厚的C20砼面层，大型作业区、重车行车道硬化采用10cm厚碎石垫层,20cm厚的C20砼面层.场地浇筑后切割伸缩缝。
硬化过程中遵循中间高、四周低的原则，排水坡度控制在 1.5%，内设排水系统确保场地排水通畅.场地内共设办公生活区、喷射混凝土拌和站、钢筋加工场、施工送风设施等功能区。
1、办公生活区办公生活分办公室、员工宿舍、食堂及厕所，区内房屋全部采用同一款式双层活动板房，内部吊顶，C15砼硬化，每间房屋配有空调或采用集中供暖.若存在地势高差分区，分界处设置挡土墙稳定边坡。
（1）办公室办公室共5间活动板房，面积100㎡,场内管理人员10-12人，满足人均大于6m2的要求。
办公室办公设备齐全、有关制度、图表上墙，文件资料归档整齐，同时通信满足施工信息收集、整理、传送的要求.（2）员工宿舍员工宿舍共设30—40间活动板房，面积600—800m2，房间净宽高度为2.6m，门窗齐全,内设三张双层铺摆放整齐,严谨宿舍内私拉乱接.宿舍区内挂设治安、卫生、防火管理制度.（3）食堂及厕所食堂及操作间面积为80㎡（4间活动板房），按巅峰人数100人的70%，即按70人算，人均面积80/70＞1.0㎡的人均用餐面积要求。
食堂板房应用净空高度为2。
8m,水泥地面、不积水,锅台四周面案板挨墙处贴白瓷砖，燃气罐单独设置在通风良好的存放间。
重庆市高速公路施工标准化指南-隧道工程洞口与明洞工程
1洞口与明洞工程1.1施工准备1.1.1隧道洞口开挖前，项目部应对洞口段地形地貌进行复测，认真调查地质情况，应注重环境保护，严禁大开大挖。
1.1.2隧道进出口联测已完成，且贯通误差符合规范要求；测放出进洞控制桩，并保护良好；边、仰坡开挖边线、明暗洞交界里程等测量放样已按规范完成。
1.1.3洞顶截水沟已砌筑完成，洞口初步形成畅通的洞口排水系统。
1.1.4对洞口情况已进行了详细调查，如洞口的地形情况，有无不良地质或偏压；植被分布情况；征地拆迁情况，对地表沉降要求严的构筑物分布及结构特点；洞口及附近的地表水系对隧道施工的影响程度：洞口地表有无泉眼出露，地下水分布情况，对围岩的影响程度，洞口土体含水量、塑性指数等原始参数等等。
1.1.5洞顶沉降观测点、基点已布设完成，并取得第一组数据。
1.1.6机械设备及人员均已到位，材料已完成报验。
1.2施工程序洞口与明洞工程的施工程序为：洞顶截水沟开挖、砌筑一洞口其他排水工程一洞口土石方开挖一边仰坡及成洞面临时防护一洞口套拱、管棚棚架式体系等辅助进洞措施施工一明洞基础及洞身施工一明洞防排水施工一明洞回填一洞门施工。
洞口套拱+超前小导管(超前管棚)的棚架式体系是洞口山体坡脚切方后保证坡脚稳定的重要措施。
当洞口地质很差且覆盖层很薄时，采用超前管棚支护，洞口设混凝土套拱，稳定坡脚并兼做管棚导向墙。
1.3施工要点1.3.1洞口土石方开挖1)洞口土石方施工宜避开降雨期，如确需在雨季施工时，应制定严密的施工方案和防护措施，同时应加强对山坡稳定情况的监测、检查。
洞门端墙处的土石方，应视地层稳定程度、洞口施工季节和隧道施工方法等选择施工时机和施工方法。
2)洞口边坡、仰坡土石方的开挖应减少对岩、土体的扰动，严禁采用大爆破；边坡和仰坡上可能滑塌的表土、灌木以及边坡和仰坡上的浮石、危石要清除或加固，坡面凹凸不平应予整修平顺。
3)应在进洞前按设计要求对地表及仰坡进行加固防护；松软地层开挖边、仰坡时，宜随挖随支护，随时监测、检查山坡稳定情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道标准化场地建设方案
一、目得
为进一步规范隧道施工得各项工序操作,提高施工管理水平,实现XX高速公路隧道施工得标准化,克服质量通病,促进施工质量再上一个新得台阶。
二、编制依据
1、交通运输部公路隧道设计、施工规范、验收等相关标准。
2、本行业通行得先进工艺、管理方法。
3、武靖高速公路施工招标文件、省厅提出得要求及其有关施工管理、技术文件。
三、场地布置
1、洞口场地布置必须编制专项规划方案,上报监理工程师审批同意后实施,并报业主备案。
隧道临建场地布置一般要求
2、承包人在隧道施工点搭建得临时生活、办公用房分开建设,需配电脑及打印设备。
3、承包人应做好场、房内得安全用电与防火工作,必须按有关规定配备消防器材。
4、承包人应搞好工地生活区环境卫生工作,对生活垃圾与污水进行合理处理,保证周围环境整洁卫生。
5、承包人应合理规划施工场地,在施工过程中应保证施工场地规范、整洁,应在显著位置悬挂安全文明生产、质量管理、廉政建设等标牌标语。
6、现场机械设备布置有序,必要时应悬挂安全操作规程。
7、隧道施工现场应按照要求设置各种标志标牌,并应按其要求制作及安装。
8、进隧道口处应设置值班室,并设专人值班负责,严格执行人员进出洞登记制度;中长隧道应配置电子安全监控系统;应在洞口醒目位置设置禁止、指令标志。
9、装碴、运碴安全有序,洞口设置5公里速度得限速牌。
10、隧道开挖进洞后,在洞内二衬上每10米设置一里程标志,采用规格25cm ×10cm不干胶,蓝底白字,反光字。
在初支段每5m设置一里程标志,采用红油漆喷涂,字体规格同前。
四、门禁系统
1、设置原则:在进入施工现场得入口、隧道洞口处设置值班室,采用彩钢板房结构或砖混结构,面积不小于4m2,洞口处外侧设置电动升降栏杆与入场人员专用通道,人员专用通道宽1、2m,靠近值班室一侧。
2、管理内容
(1)出入施工现场得来访人员与车辆必须在值班室登记,并领取来访证,来访人员进入隧道必须有项目负责人陪同。
(2)洞边焊接2米高钢筋支架,挂“入洞必须戴安全帽”、“当心触电”、“注意安全”、“穿好防护靴”警示标志。
(3)项目作业人员必须穿戴整齐,佩戴上岗证;进入隧道作业人员必须将上岗证放置在洞口值班室得相应作业班组中。
并严格执行进洞翻牌制或其它电子考勤方式,时刻掌握洞内人员数量。
五、隧道施工供风、供水、供电及通风
1、隧道施工供风
(1)压风站应在洞口旁边选址修建,并宜靠近变电站,应有防水、降温、保温与防雷击设施。
(2)压风站供风能力须满足隧道正常施工需要,供风管路布置应尽量避免压力损失,保证工作面使用风压不小于0、5MPa。
(3)供风管道前端至开挖面距离不应大于15m。
2、隧道施工供水
(1)承包人在实施与维修本工程期间,应确保施工与生活用水设施得提供、安装与保养满足施工及生活需要,并保证施工用水要求与按国家规定得生活饮用水标准持续不断地供水。
(2)寻找水源,按施工需要得供水压力(水压不小于0、3MPa)合理选址修建高位水池,安装上、下水管路。
(3)对于修建高位水池困难得隧道,宜采用变频高压供水装置满足施工需要。
(4)管道前端至开挖面一般不超过15m,并尽可能靠近掌子面。
3、隧道施工临时供电
隧道施工临时供电得施工组织设计、建设及维护应符合相关安全管理规定及以下要求:
(1)对于短隧道应采用高压至洞口,再低压进洞;长隧道应考虑高、中压进洞,以满足施工需要。
(2)隧道施工供电应采用400/230V三相五线供电系统;动力设备应采用三
相380V;照明电压一般作业地段不宜大于36V,成洞段与不作业地段可采用220V,
手提作业灯为12～24V;选用得导线截面应使低压线路末端要点电压降不应大于10%;36V及24V线不得大于5%;高压分线部位应设明显危险警告标志;所有配电箱
与开关应全部进行责任人与用途标识。
(3)洞外变电站应设置防雷击与防风装置,且宜设在靠近负荷集中地点与设在电源来线一侧;当变电站电源线需跨越施工地区时,其最低点距人行道与运输线路得最小高度应满足:电压35KV时7、5m,电压6～10KV时6、5m,电压400V时6m;变压器容量应按电气设备总用量确定,当单台电动设备容量超过变压器量1/3 时,
宜适当增加启动附加容量。
(4)成洞地段固定得电线路,应采用绝缘良好得胶皮线架设;施工地段得临时电线路应采用橡胶套电缆;瓦斯地段得输电线必须使用密封电缆,不得使用皮线;涌水隧道得电动排水设备应采用双回路输电,并有可靠得切换装置;动力干线上每一分支线,必须装设开关及保险装置;严禁在动力线路上加挂照明设施。
(5)照明与动力线路安装在同一侧时,必须分层架设。
电线悬挂高度应满足:110V 以下电线离地面距离不应小于2m,400V 时应大于2、5m,6～10kV 时不应小于3、5m。
供电线路架设一般要求高压在上、低压在下,干线在上、支线在下,动力线在上、照明线在下。
(6)隧道洞身开挖并完成初支施工后,应在隧道右侧每隔30m设置照明灯箱,灯箱应固定在隧道拱腰处,高度离隧道地面以上2m 处。
4、隧道施工临时通风
(1)隧道长度超过150m得隧道均应采用机械通风,风机功率应根据隧道长度、施工方案、防尘要求确定。
(2)风机应安装在稳定得基础上,并应距洞口20m以上,防止新鲜风与污风串联。
(3)中、短隧道可采用压入式通风方式,长隧道宜采用混合式通风方式。
(4)风筒位置应防止机械、人员施工对其产生破坏,宜挂设于拱腰或拱顶处。
5、施工期间“三管两线”应布设有序,且应做到不漏水、不漏电,通风防尘与照明符合规范要求。
六、拌与站、钢筋加工房建设
1、隧道单独设置拌与站时,其建设参照《湖南省高速公路施工标准化管理指南(综合篇)》与《武靖高速公路施工标准技术指南》相关要求执行。
2、专门用于喷射混凝土施工得小型拌与楼,须采用具有两仓自动计量得搅拌设备,其建设参照《湖南省高速公路施工标准化管理指南(综合篇)》与《武靖高速公路施工标准技术指南》相关要求执行。
3、隧道专用钢筋加工房得建设按《湖南省高速公路施工标准化管理指南(综合篇)》与《武靖高速公路施工标准技术指南》相关要求执行。
七、隧道弃渣场、自办料场、危险品库管理
1、弃渣场
(1)隧道弃渣场位置不得随意更改,不得随意乱弃。
未经批准不得擅自更改弃渣场场址及扩大占地。
(2)隧道施工前应详细调查,与业主及当地政府配合,选择出渣运输方便、距离短得场所作为弃渣场,场地容量应可容纳隧道弃渣量。
(3)弃渣场选址应不得占用其她工程场地与影响附近各种设施得安全;不得影响附近得农田水利设施,不占或少占农田;不得堵塞河道、河谷,防止抬高水位与恶化水流条件。
(4)弃渣场应按设计要求进行防护,当设计要求不能满足实际需要或设计无具体要求时应对弃渣场得防护进行设计并报监理人批复,以确保边坡得稳定,防止水土流失、泥石流、滑坡等危害。
2、自办料场
当隧道开挖弃渣强度等指标符合规范要求、可作为结构用材料时,现场如建碎石场以充分利用隧道弃渣,加工碎石设备应采用带除尘装置得反击破碎石机并有配套得联合重筛分设备。
日产量在100m3以上得碎石场宜配置自动或半自动水冲洗设备,以提高碎石质量。
3、危险品库
(1)火工品库房得建设及管理应符合相关安全管理规定。
(2)其她危险品,如氧气、乙炔、油料等应单独建库存贮,库房建设及管理应符合有关安全管理规定要求。
八、隧道洞口外排水及污水处理
1、在隧道洞口两侧建浆砌排水沟排出隧道内污水,尺寸满足排水需要(必须考虑雨季降水得影响),两侧水沟经涵管连通横穿路基汇于集水井排入污水处理池。
2、污水处理不少于3 级沉淀,采用浆砌或砖混结构,施工期间不倒塌、不渗漏,沉淀达标方可排放。
九、隧道逃生救援
1、隧道逃生救援通道
(1)在隧道开挖掌子面至二衬之间,设置逃生救援通道,逃生救援通道距离开挖掌子面不大于10m,伸入已经施工二次衬砌段2m以上,随着开挖进尺不断前
移。
(2)逃生救援通道规格:内径为Φ100cm钢管;钢管壁厚为6mm;每5m一节。
(3)在每节钢管距端头1、5m处各设一个吊环,焊接在同一纵断面上。
在吊环垂直方向,位于钢管1/2高度处得管端焊接连接钢板,中间设连接孔,用U型插销将两节钢管连接。
2、隧道施工必须准备充足得型钢、方木、圆木、钢管、钢筋等应急物资。
掌子面附近准备食品、紧急医用药物及相关设备。
十、标志标牌
隧道施工现场标识牌标准化。
