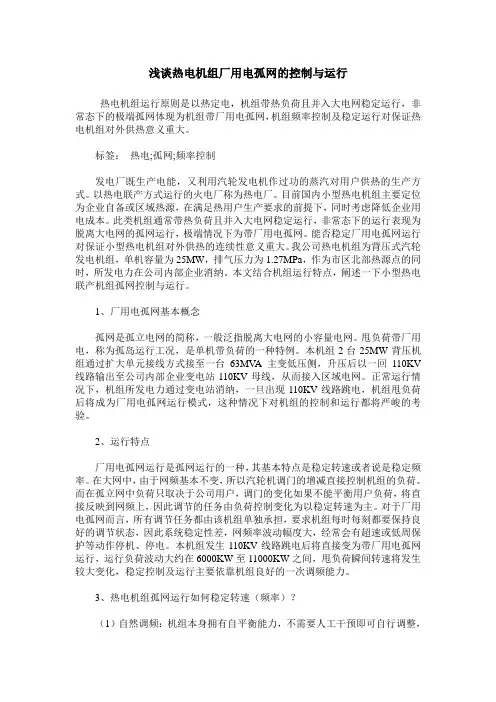

浅谈热电机组厂用电孤网的控制与运行
浅谈热电机组厂用电孤网的控制与运行热电机组运行原则是以热定电，机组带热负荷且并入大电网稳定运行，非常态下的极端孤网体现为机组带厂用电孤网，机组频率控制及稳定运行对保证热电机组对外供热意义重大。
标签：热电;孤网;频率控制发电厂既生产电能，又利用汽轮发电机作过功的蒸汽对用户供热的生产方式。
以热电联产方式运行的火电厂称为热电厂。
目前国内小型热电机组主要定位为企业自备或区域热源，在满足热用户生产要求的前提下，同时考虑降低企业用电成本。
此类机组通常带热负荷且并入大电网稳定运行，非常态下的运行表现为脱离大电网的孤网运行，极端情况下为带厂用电孤网。
能否稳定厂用电孤网运行对保证小型热电机组对外供热的连续性意义重大。
我公司热电机组为背压式汽轮发电机组，单机容量为25MW，排气压力为1.27MPa，作为市区北部热源点的同时，所发电力在公司内部企业消纳。
本文结合机组运行特点，阐述一下小型热电联产机组孤网控制与运行。
1、厂用电孤网基本概念孤网是孤立电网的简称，一般泛指脱离大电网的小容量电网。
甩负荷带厂用电，称为孤岛运行工况，是单机带负荷的一种特例。
本机组2台25MW背压机组通过扩大单元接线方式接至一台63MV A主变低压侧，升压后以一回110KV 线路输出至公司内部企业变电站110KV母线，从而接入区域电网。
正常运行情况下，机组所发电力通过变电站消纳，一旦出现110KV线路跳电，机组甩负荷后将成为厂用电孤网运行模式，这种情况下对机组的控制和运行都将严峻的考验。
2、运行特点厂用电孤网运行是孤网运行的一种，其基本特点是稳定转速或者说是稳定频率。
在大网中，由于网频基本不变，所以汽轮机调门的增减直接控制机组的负荷。
而在孤立网中负荷只取决于公司用户，调门的变化如果不能平衡用户负荷，将直接反映到网频上，因此调节的任务由负荷控制变化为以稳定转速为主。
对于厂用电孤网而言，所有调节任务都由该机组单独承担，要求机组每时每刻都要保持良好的调节状态，因此系统稳定性差，网频率波动幅度大，经常会有超速或低周保护等动作停机、停电。
热电公司厂用6KV保护装置运行规程
热电公司厂用6KV保护装置运行规程热电厂用6KV系统保护装置包括线路保护、变压器保护、电动机保护和电压互感器保护，保护装置使用的是北京四方继保自动化有限公司生产的CSC-200系列数字式保护测控装置。
该装置适用于低压电网或厂用电系统，具备完善的保护、测量、控制与监视功能，为低压电网及厂用电系统的保护与控制提供了完整的解决方案，可有力地保隙低压电网及厂用电系统的安全稳定运行。
本系列装置采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具，可根据现场实际需求，通过可视化的图形逻辑编辑来定制各种保护、控制逻辑。
装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。
一、保护装置配置1、CSC—200系列装置型号及适用范围见下表：、装置主要特点:1.1、1、采用嵌入式32位微处理器和14位数据采集系统，具备很强的数据处理能力；1.2、灵活的保护控制逻辑可编程功能，实现保护及控制方案图形化编辑，满足个性化需求；1.3、具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发、故障模拟、控制方案在线仿真；1.4、提供基于光电以太网、1OnWOrkS现场总线、光电485的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案;1.5、全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；1.6、与保护CPU系统完全独立的高精度测量表计系统，可满足运行监视和远程自动抄表的要求；1.7、完善的软硬件自检功能和免调节电路设计，安装调试更简单；1.8、人机接口界面友好、操作简便，十一个指示灯实时指明装置运行状态,中文显示液晶一目了然；1.9、支持网络对时和GPS脉冲对时，支持IRIG-B码对时，具备硬件时钟系统；1.10、基于PC机的辅助分析软件，轻松完成保护控制逻辑定制、事故分析、虚拟测试等功能；1.11、11、高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；2.12.可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。
华电能源富拉尔基热电厂9×25MW发电机保厂用电注意事项
金川公司热电一车间6kV母线保护BP-2B调试方案及三措
金川公司热电一车间6kV母线保护BP-2B 调试方案及三措批准：年月日审核：年月日编制：姚斌 2011年 10月 19 日金川公司热电一车间6kVBP-2B母线保护调试方案及三措一、工作概况：2011年10月14日9时17分热电一车间617线路末端C相接地，热电一车间6kV母差保护动作，造成6kV甲母失压,本着四不放过的原则，本次对热电一车间6kV母差保护动作进行全检调试。
本次全检调试的主要内容为：1、对热电一车间6kV甲母元件（以2011年10月14日9时运行于甲母元件为准）；CT变比、二次回路进行检查。
（以装置内部参数为准）2、对热电一车间6kV甲母元件做带负荷试验。
3、对热电一车间6kV母差保护做全检试验。
二、组织措施为保证此次调试质量和施工进度，督促工作人员做好各项准备工作特成立金川公司热电一车间6kV BP-2B母线保护调试工作领导小组统一领导指挥，并成立以下专业小组。
1、调试试验小组组长：徐兴梅组员：臧秀畅李大川贠振兴2、安全技术小组组长：江厚成（金川公司）组员：徐兴梅姚斌任务：主要负责工作现场的安全、技术工作。
做好监护指导工作，防止人员触电、设备损坏、火灾事故及人员责任事故的发生。
三、技术措施：1、施工前，要认真审核相关图纸，对审核过程中存在的问题要与设计人员进行充分沟通，确保调试质量。
2、工作前，组织人员熟悉施工过程中涉及到的相关标准、规范，并组织学习本调试方案。
3、金川公司热电一车间应提供与实际情况一致的图纸。
4、加强与厂家、金川公司热电一车间、电修车间的联系，及时解决调试问题。
5、做好施工准备工作，对未来可能出现的问题有预见性，并事先采取应急措施，避免实施不利，确保调试工作保质保量按时竣工。
6、金川公司电修车间应提供经考试合格且熟悉本次调试工作的工作负责人，使用变电第二种工作票且填用、执行二次安全措施票。
7、变电第二种工作票工作班成员为金昌供电公司徐兴梅、臧秀畅、贠振兴、李大川。
防止全厂失电的防范措施
阜宁协鑫环保热电有限公司防止厂用电失去的防范措施及处理方法防范措施：一、加强蓄电池组、UPS系统、直流系统（含逆变电源）的巡视和消缺:1、公司直流系统的交流输入由400VⅠ段和400VⅡ段引接，应保证其两路电源的完好性,交流切换正常时投自动,确保在工作电源失电的情况下备用电源能及时投入，保证蓄电池组的浮充电源.2、加强对#1机，＃2机直流电源的绝缘测试工作，在厂用电全失的情况下,确保能正常工作。
3、加强对全厂直流控制及合闸回路、全厂直流事故照明系统的维护消缺工作。
4、电子间UPS电源交流输入由400VI段经由电动门柜处引接，交流切换投自动，正常时由交流电源输入供电,当交流电源失去的情况下由直流蓄电池组供电。
5、加强蓄电池的维护及巡检，蓄电池室温度应控制在25℃左右，同时要注意保证蓄电池单体电池电压在额定范围内。
二、加强6KV、400V各自投装置的检查,及时消缺,确保主机交流润滑油泵和主要辅机小油泵（如给泵、主机调速油泵等）等的供电可靠。
三、按照调度的要求，确保翔热线和阜热线两条并网线的低频低压保护装置的正确投入。
四、如果运行中监盘发现系统频率、电压下降，应高度注意监视频率及电压，如频率下降至47Hz或100KV电压降至77KV后5S，观察低频低压减载保护装置是否动作，即与系统联络线799或798开关是否已断开，若断开通知汽机“已解列”，若保护拒动，应立即手动断开并网线开关,确保本厂的用电。
五、如因保护动作等原因导致机组甩负荷后,要高度注意转速上升的情况,若调速系统及时调节未造成超速保护动作，则此时调速就是调频，维持转速3000rpm/min,频率50Hz带厂用电，待系统恢复后重新并列。
六、加强继电保护工作，主保护装置应完好并正常投运，后备保护可靠并有选择性的动作.1、应投入的保护如下：799翔热线：三段接地和相间距离、四段零序、不对称相继速动、重合闸、振荡解列及低周低压保护。
798阜热线：三段接地和相间距离、四段零序、纵联分相差动保护、重合闸、振荡解列及低周低压保护。
2×25MW火力发电厂电气设计(原始资料)
2×25MW火力发电厂电气设计
（一）设计原始资料
1、
图1.总平面布置图
2、电厂规模及机组数据
本电厂属地方小型热电厂，装机容量2×25MW，发电机组采用上海电机厂QF－25－2型汽轮发电机，发电机出口电压6.3kV，厂内设发电机电压配电装置。
距本厂西南侧15km有一220/35kV地区变电所，电厂将发电机电压升高至35kV与电网相连。
已知地区变电所变压器后备保护动作时间为2.5s，其它系统参数见图2。
3、厂用电负荷见表1。
4、自然条件
本厂所在地区的年最高气温为37℃，年平均气温为25℃，年最低气温为-6℃，年最热月平均最高气温为32℃，年最热月平均气温为25℃，年最热月地下0.8m处平均温度为25℃。
年雷暴日数为20。
厂用低压负荷统计
（二）设计的具体任务与要求
1）厂用电负荷计算（要求列表）。
2）电气主接线方案的确定及主变压器台数、容量的选择。
3）厂用电系统设计。
4）三相短路电流计算。
5）主要电气设备的选型。
6）对主要设备的继电保护配置及整定计算。
7）对35kV并网线进行继电保护配置及整定计算*。
8）*直流系统设计。
在完成上述设计计算任务的基础上，要求交出下列资料：1）设计说明书
2）主接线图
3）厂用电接线图（至380/220V低压母线为止）
4）发电机保护回路原理展开图
5）主变压器保护回路原理展开图。
电网故障保厂用电应急预案 热电公司厂用电中断事故处理预案
事故处理应急预案1总则遵循“安全第一，预防为主”的方针，坚持防御和救援相结合的原则，以危急事件的预测、预防为基础，以对危急事件过程处理的快捷准确为核心，以全力保证人身、电网和设备安全为目标，以建立危急事件的长效管理和应急处理机制为根本，提高快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度。
2概况2.1.1电网故障保厂用电应急预案是指我厂110KV（35KV）系统全部停电，全厂公用系统失电，运行机组失去备用电源的情况下，为保证机组安全稳定运行，防止出现厂用电事故而进行的处理。
2.1.2正常运行时#1、2机与锦界I变（北网）并列运行；#3、4机与锦界II变（南网）并列运行。
2.1.3特殊运行方式：#1、2、3、4机与锦界II变（南网）并列运行。
3应急预案内容3.1应急组织机构及其职责3.1.1应急指挥机构的组成：组长：副组长：成员：3.1.2成立各专业应急小组：各专业应急小组：1、运行应急组：发电部值长、专业负责人；2、继电保护应急组：电气检修班3、电气专业应急组：电气检修班4、热工专业应急组：热工检修5、汽机专业应急组：汽机检修6、锅炉专业应急组：锅炉检修7、物资保障组：物资部8、通讯保障组：后勤部9、安全保障组：保安班10、消防救援组：安环部11、后勤保障组：后勤部12、保安救援组：保安班3.1.3职责：1)负责组织制定《热电公司电网故障保厂用电应急预案》（简称《应急预案》），并定期进行审核。
当系统接线发生变化时及时对《应急预案》进行修订。
总结历次事故处理及事故演习的经验教训，对《应急预案》不断补充完善，使其可操作性更强。
修订后的《应急预案》仍需上报批准。
2)电网故障厂用电系统受到威胁时，根据事故报告立即按本预案规定的程序，组织全厂力量赶赴现场进行事故处理，把发生厂用电事故的可能性降到最低限，迅速恢复全厂机组安全稳定运行。
3)负责向集团公司报告我厂的事故情况和事故处理进展情况。
4)各应急小组在电网发生故障厂用电系统受到威胁时，应立即按职责分工，赶赴现场进行事故处理，按照保人身、保电网、保设备的原则，保障运行机组不掉闸，保障掉闸机组安全停运，避免出现重大设备损坏事故，尽快将厂用电系统恢复正常。
华能长春热电厂专项行动方案
华能长春热电厂专项行动方案华能长春热电厂专项行动方案一、背景介绍华能长春热电厂是一家位于中国吉林省长春市的大型热电联产企业，拥有多台大型发电机组和供热设备。
然而，随着环境保护意识的增强和政府对污染排放的严格要求，热电厂面临着诸多挑战。
为了适应新形势，华能长春热电厂决定制定专项行动方案，以实现清洁高效的发展目标。
二、目标设定1. 提高发电效率：通过技术改造和设备更新，提高发电机组的效率，减少能源消耗。
2. 减少污染排放：采用先进的治理设施和技术手段，降低大气污染物和废水排放。
3. 推动可再生能源利用：增加可再生能源在发电中的比例，减少对传统化石能源的依赖。
三、具体措施1. 技术改造与设备更新1.1 发电机组升级：对老旧的发电机组进行技术改造和设备更新，提高其效率和稳定性。
1.2 脱硫脱硝装置改造：对现有的脱硫脱硝装置进行改造，提高脱硫脱硝效率，减少二氧化硫和氮氧化物的排放。
1.3 烟气治理设备升级：更新烟气治理设备，增加除尘、脱酸等功能，降低大气污染物排放。
2. 能源管理与节能措施2.1 能源管理系统建设：建立完善的能源管理系统，实时监测发电机组运行状态和能耗情况，及时发现问题并采取措施。
2.2 发电过程优化：通过优化发电过程中的参数调整和操作方式，减少能耗损失。
2.3 节能设备应用：引进节能设备，如余热回收装置、高效燃烧器等，提高能源利用效率。
3. 污染治理与环境保护3.1 废水处理升级：对废水处理设施进行升级改造，并加强废水处理工艺的监管和操作。
3.2 大气污染治理：加强烟囱排放口的监测和管理，确保大气污染物排放符合国家标准。
3.3 垃圾处理与资源回收：建立垃圾分类处理系统，加强废弃物的资源化利用。
4. 可再生能源开发与利用4.1 光伏发电项目：在厂区内建设光伏发电装置，利用太阳能发电，减少对传统能源的需求。
4.2 生物质能利用：引进生物质锅炉和发电技术，将农作物秸秆等废弃物转化为可再生能源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电厂保厂用电方案
1.1 在我厂某台机组或某一高压厂用段故障时，保证其它机组和高压厂用段的正常运行。
1.2 在系统出现故障时，力争保证一台机组（原则上保#1机组运行）带高压厂用各段独立网运行，以保证供热工作的稳定运行。
1.3 我厂暂时不具备黑启动条件。
2.1 #3发电机～变压器组运行，110KV母线运行，通过高厂变接带6KV公用段母线运行（6KVⅣ段母线、6KV脱硫及水炉段、#1脱硝空压机）。
2.2 #1发电机～变压器组运行，通过#1电抗器带高压厂用6KVI 段母线运行，通过#3电抗器带高压厂用6KVIII段母线运行。
2.3 #2发电机～变压器组运行，通过#2电抗器带高压厂用6KVII 段母线运行。
2.3 #4、5发电机～高备变组运行。
2.4 6001、6002、6003开关自投备用。
3.1.1 如果备用电源自投装置动作，则复归各相关把手（6012、6001、6110、6100开关）。
3.1.2 如果备用电源自投装置未动作，则应手动强送一次备用分支开关6001，恢复高压厂用I段母线电源，但有明显短路故障现象时，则不允许强送备用分支开关6001。
3.2 高压厂用III段工作电源故障跳闸
3.2.1 如果备用电源自投装置动作，则复归各相关把手（6012、6003、6310、6300开关）。
3.2.2 如果备用电源自投装置未动作，则应手动强送一次备用分
支开关6003，恢复高压厂用III段母线电源，但有明显短路故障现
象时，则不允许强送备用分支开关6003。
3.3.1 如果备用电源自投装置动作，则复归各相关开关把手（6012、6002、6210、6200开关）。
3.3.2 如果备用电源自投装置未动作，则应手动强送一次备用分
支开关6002，恢复高压厂用II段母线电源，但有明显短路故障现象时，则不允许强送备用分支开关6002。
3.4.1如果快切装置动作，则复归各开关（6410、6004）及快切
装置。
3.4.2如果快切装置未动作，则应手动强送一次备用分支开关6004，恢复高压厂用Ⅳ段母线电源，但有明显短路故障现象时，则不允许强送备用分支开关6004。
3.5.1 如果备用电源自投装置动作，则复归各相关开关把手（6012、6001、6110、6100、6003、6310、6300开关）。
3.5.2 如果备用电源自投装置未动作，则应手动恢复高压厂用I、III段母线电源，即合上备用分支开关6012、6001、6003。
3.6.1 如果备用电源自投装置动作，则复归各相关开关把手（6012、6002、6210、6200开关）。
3.6.2 如果备用电源自投装置未动作，则应手动恢复高压厂用II 段母线电源，即合上备用分支开关6012、6002。
3.7.1如果快切装置动作，则复归相关开关把手（6G10、6G20） 3.7.2如果快切装置未动作，则应检查6KVⅣ段及脱硫、水炉快切装置动作情况，是否切换到备用电源。
3.8.1 立即复归各相关开关把手（3500、H610、H620开关）。
3.8.2 将#4、#5发电机紧急停机。
3.9.1 如果运行条件允许，合上6001、6003开关，由高备变带高压厂用6KVI、II、III段母线运行。
3.9.2如果运行条件不允许，则不准采取先合（即合备用开关）后切（即切除故障机组工作电源开关）的方法倒厂用电。
3.9.3 观察表计变化，减少#1发电机无功功率，使#1发电机自带高压厂用6KVI、III段母线运行。
3.9.4立即联系南一次变，如故障点已隔离，允许并列时，可将牡热#3线线路侧3510开关断开，重新调整，待符期条件后并列。
3.10.1 如果运行条件允许，合上6002开关，由高备变带高压厂用6KVII段母线运行。
3.10.2如果运行条件不允许，则不准采取先合（即合备用开关）后切（即切除故障机组工作电源开关）的方法倒厂用电。
3.10.3 观察表计变化，减少#2发电机无功功率，使#2发电机自带高压厂用6KVII段母线运行。
3.10.4立即联系南一次变，如故障点已隔离，允许并列时，可将牡热#4线线路侧3520开关断开，重新调整，待符合同期条件后并列。
3.11.1 如果运行条件允许，#4、#5机继续运行
3.11.2 如果运行条件不允许，则应立即解列#4、#5机，停止其运行。
3.11.3立即联系南一次变，如故障点已隔离，允许并列时，可将#4机、#5机启动与系统并列。
3.12.1 系统故障造成系统频率降低至49.8Hz时，值班员无须调度命令，立即增加机组出力到额定值，并迅速调度。
3.12.2 当系统频率降低至49.5Hz时，应立即倒换厂用电源，由#1机接带高压厂用6KVI、II、III段母线电源。
3.12.3 当系统频率降低至48.5Hz时，值班员无须调度命令，立即拉开牡热#3线线路侧3510开关，由#1机单带我厂厂用电独立网运行，以保证高压厂用电源稳定运行。
3.12.4 当频率降至46Hz时，低频保护动作，否则手动解列#2发电机及#4、5发电机，频率在46～48.5Hz之间运行时间不得超过10分钟。
（具体时间待定）
3.12.5 汇报调度，等待调度命令执行其它操作任务。
3.13 当#2机组停运期间，应将牡热#4线做为高压厂用6KVII段的冷备用电源（现阶段无法实现热备用状态，因无自动投入设备），一旦牡热#3线、#0线故障，由#2主变反送电带高压厂用6KVI、II、III、Ⅳ段母线运行。
内容仅供参考。
