公路工程测量方案
公路工程施工测量方案16
公路工程施工测量方案在接收业主单位提供的控制点后，组织相关测量人员对本工程区域控制网进行复核，复核满足要求后再开展控制网加密等测量工作。
1.成立施工测量小组(1)项目经理部设施工测量小组，小组成员由一名测量主管以及多名测量技术人员组成，持证上岗；测量成果多级审核合格后，方可使用。
(2)在整个施工过程中，充分发挥测量工作的先导作用。
测量人员需持证上岗，施工前检查测量仪器及工具鉴定证书是否在有效期内。
(3)根据当日测量放线工作量，提前为仪器设备及备用电源充电，放线工作实施前还需提前将放线点位坐标及高程等相关信息导入仪器设备中。
2.仪器设备配置及管理工作流程(1)仪器设备管理工作流程1)项目经理部测量仪器管理工作流程如“仪器设备管理工作流程图”所示。
2）收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。
3）如果收集到的控制资料的坐标系统、高程系统不一致，则收集、整理这些不同系统间的换算关系。
4）收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。
5）准备相应的规范：《国家三、四等水准测量规范》、《全球定位系统（GPS）测量规范》、《国家三角测量规范》等。
6）检校仪器：按规范要求在控制测量作业前对准备使用的仪器和配套的器具进行检定和校准。
7）了解测区的气象、地质情况。
3.施工流程规范测量放线施工做到“防”、“勤”、“精”、“复”、“明”。
（1）“防”：即做好工作防护，根据场地条件，气象条件，使用合适的防护措施，以保障施工人员的身体健康。
（2）“勤”：即勤测，每一道工序开始时都要施测，必要时可重测或加密测量间隔，以保证施工精度。
（3）“精”：施测结果要精确，技术要熟练，设计和规范的要求要精通，施测方法要先进，措施要可靠。
（4）“复”：即所有施工测量工作做到有测必复，分别由专人负责，并对测量控制点定期进行复测，测量内业工作由专人校核，确保测量成果准确无误。
公路工程施工测量方案
公路工程施工测量方案一、项目背景公路工程是国家重点基础设施工程，其建设对于促进交通运输、经济发展和社会稳定具有重要意义。
而在公路工程施工过程中，测量工作是极为重要的环节，其精准度和准确性直接关系到工程的质量和安全。
因此，制定科学合理的测量方案对于推进公路工程建设具有重要意义。
二、测量任务本次施工测量主要旨在完成以下任务：1.地形测量：对施工区域进行地形测量，获取地形地貌信息，为施工设计提供基础数据。
2.工程测量：对已完成的工程进行检验，核对实际尺寸与设计要求的符合程度。
3.施工测量：对施工过程中的各项尺寸、坡度等进行实时监测，确保施工的准确性和质量。
4.监理测量：对施工过程中的各项工程进行监测，及时发现并纠正施工过程中可能存在的问题。
三、测量方法1.地形测量：采用全站仪和GPS等先进仪器进行测量，利用现代地图绘制软件进行数据处理和图形生成。
2.工程测量：采用全站仪、水准仪和测距仪等常规仪器进行测量，并结合现代测量软件进行数据处理。
3.施工测量：利用实时动态全站仪和倾斜传感器等仪器进行实时监测，并结合云平台进行数据传输和处理。
4.监理测量：利用定点全站仪和监测仪器进行定期巡检和监测，并结合专业监测软件进行数据处理和分析。
四、测量步骤1.地形测量步骤：（1）根据工程地理位置，确定测量范围和精度要求。
（2）选择合适的仪器和测量方法进行测量。
（3）对测量数据进行处理和分析，生成地形图和高程数据。
（4）提交地形测量成果，为施工设计提供数据支撑。
2.工程测量步骤：（1）根据设计要求，确定测量范围和精度要求。
（2）选择合适的仪器和测量方法进行测量。
（3）对测量数据进行处理和分析，与设计数据进行比对和核对。
（4）提交工程测量成果，为工程质量验收提供数据支撑。
3.施工测量步骤：（1）根据施工进度，确定需要监测的尺寸和要求。
（2）选择合适的仪器和监测方法进行实时监测。
（3）对监测数据进行实时传输和处理，及时发现并纠正问题。
公路工程测量方案
公路工程测量方案一、概述二、测量目标1.确定公路工程的地理位置和界限，包括起始点、终止点和里程标志的设置。
2.建立准确的工程纵、横断面，用于设计和施工。
3.确定工程中的地形和地貌特征，以便进行合理的设计和施工。
4.根据工程设计要求，确定土地利用和土地规划。
5.获取施工材料的准确数量和特性，以便供应商提供相应的材料。
6.确定工程中地下管线的位置和深度，以确保施工的安全性和避免损坏。
三、测量方法1.截面测量：通过利用全站仪和高程仪等仪器，在沿线一定间隔内测量截面平面坐标和高程，绘制准确的截面图。
2.地形测量：采用GPS测量方法，获取工程区域的地形高程，以便后续的边坡设计和施工。
3.地貌测量：运用遥感技术和航测技术，对工程区域的地貌特征进行全面测量，以便进行合理的设计和施工。
4.材料量测：采用测量材料的体积和质量的方法，对施工材料进行准确测量。
5.管线测量：通过利用金属探测仪和地下雷达等设备，对地下管线进行准确测量。
四、测量仪器和设备1.全站仪：用于测量线路和平面坐标。
2.高程仪：用于测量点的高程。
3.GPS接收机：用于获取地形和地貌数据。
4.航测仪器：用于获取工程区域的真实地貌信息。
5.金属探测仪和地下雷达：用于检测地下管线的位置和深度。
五、质量控制1.重点检查和校正测量设备的精度和准确性。
2.严格按照国家和地方相关测量规范进行测量工作。
3.对测量结果进行多次验证和比较，确保准确性和可靠性。
4.在测量过程中及时记录和纠正错误，并对数据进行备份和存档。
5.随时与设计和施工团队进行交流和沟通，确保测量数据与工程要求一致。
六、安全措施1.在工地设立明显的标识和警示牌，确保施工人员的安全。
2.使用防护装备，避免受伤和事故发生。
3.遵守交通规则，在工地附近设置交通警示标志，确保施工期间的交通安全。
4.定期进行安全培训和演习，提高员工的安全意识和应急能力。
七、数据处理与报告1.将测量数据导入计算机软件中，进行数据处理和分析。
公路工程测量施工方案(3篇)
第1篇一、编制依据1. 国家有关部门制定的法律、法规、规定；2. 公路工程项目施工测量管理细则；3. 路桥工程施工标准、规范、规程及有关技术法规；4. 监理单位审核批准的交桩资料。
二、工程概况1. 工程概述：本项目为某段公路工程，全长XX公里，路基宽度XX米，路面宽度XX米，设计时速XX公里/小时。
2. 地形气象：本标段属构造剥蚀丘陵-低山地貌区，山体相对高差100～300m，自然坡角25～50，植被茂密。
地表水有堵河及其支流、山涧溪流，地下水主要为孔隙水和基岩裂隙水。
十堰市属于北亚热带大陆性季风气候，山区多雾多雨，8、9、10月份为雨季，7、8月最为炎热，最高气温达40℃，1月份气温最低，可达-13.5。
年平均气温为15.3，11月份至次年3月为降雪期。
年平均日照时数1655～1958小时，无霜期224～255天。
平均年降水量800mm以上，六至八月是本市全年雨水、热能最丰富的季节。
三、测量仪器及设备1. 高精度的全站仪、水准仪、GPS定位仪等；2. 激光测距仪、测距仪、测距仪反光镜等；3. 绘图仪器、绘图软件等；4. 施工测量人员及辅助工具。
四、测量施工方案1. 施工测量控制网布设（1）首级控制网：根据设计要求，采用GPS定位技术，布设首级控制网，控制点间距应满足精度要求。
（2）平面控制网：在首级控制网的基础上，布设平面控制网，控制点间距应满足精度要求。
（3）高程控制网：在平面控制网的基础上，布设高程控制网，采用水准测量方法，控制点间距应满足精度要求。
2. 施工放样（1）路基施工放样：根据设计图纸，采用全站仪、水准仪等仪器，对路基中线、边线、高程等进行放样。
（2）路面施工放样：根据设计图纸，采用全站仪、水准仪等仪器，对路面中线、边线、高程等进行放样。
（3）桥涵施工放样：根据设计图纸，采用全站仪、水准仪等仪器，对桥涵中线、边线、高程等进行放样。
3. 施工测量监控（1）施工过程中，对施工测量数据进行实时监控，确保施工精度。

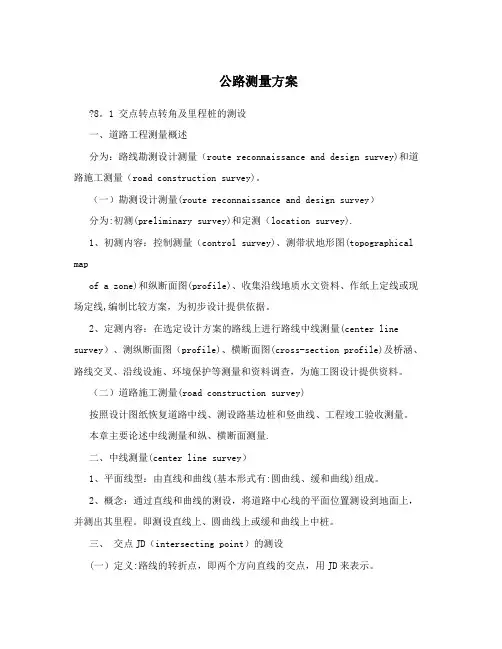

公路测量方案
公路测量方案?8。
1 交点转点转角及里程桩的测设一、道路工程测量概述分为：路线勘测设计测量（route reconnaissance and design survey)和道路施工测量（road construction survey)。
（一）勘测设计测量(route reconnaissance and design survey）分为:初测(preliminary survey)和定测（location survey).1、初测内容：控制测量（control survey)、测带状地形图(topographical mapof a zone)和纵断面图(profile)、收集沿线地质水文资料、作纸上定线或现场定线,编制比较方案，为初步设计提供依据。
2、定测内容：在选定设计方案的路线上进行路线中线测量(center line survey）、测纵断面图（profile)、横断面图(cross-section profile)及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。
（二）道路施工测量(road construction survey)按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。
本章主要论述中线测量和纵、横断面测量.二、中线测量(center line survey）1、平面线型：由直线和曲线(基本形式有:圆曲线、缓和曲线)组成。
2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。
即测设直线上、圆曲线上或缓和曲线上中桩。
三、交点JD（intersecting point）的测设(一）定义:路线的转折点，即两个方向直线的交点，用JD来表示。
（二）方法:1（等级较低公路:现场标定2(高等级公路:图上定线—-实地放线.(三)实地放线的方法分类1( 放点穿线法放直线点——穿线--定交点(1)放点可用支距法（垂直于导线边的距离)、导线相交法及极坐标法进行。
公路工程路基施工测量方案
公路工程路基施工测量方案一、总论公路是国民经济和国防建设的重要物流通道，公路工程建设对于促进经济发展和提高综合国力至关重要。
公路工程中的路基施工是工程建设的重要环节之一，其质量的优劣直接影响到公路工程的使用寿命和安全性能。
因此，对于路基施工的质量检测和测量是至关重要的，能够及时发现并纠正施工中的问题，保证整个工程的质量和安全。
本方案主要针对公路工程路基施工测量进行研究和规范，全面提高测量效率和准确性。
二、施工前测量1. 路基施工前的测量是为了确定路基的地面起伏、土质、地下水位等信息，为施工方案的制定提供重要数据。
同时，测量工作需要在施工前做好，以确保后期施工的准确性和安全性。
2. 措施（1）地表起伏测量使用全站仪进行地表高程测量，获取地表的高程数据，以判断地表的平整程度和地形特征。
（2）土质测量根据地表起伏测量结果，选择几个代表性的地点，对土质进行取样分析，明确土质的类型和性质，为后期施工提供参考依据。
（3）地下水位测量对施工区域的地下水位进行监测，保证施工过程中对地下水的合理利用和排水工作。
三、路基高程测量与控制1. 路基高程测量路基高程的测量是路基施工中至关重要的环节，其准确性直接影响到路基构造的质量和稳定性。
因此，在施工中需要采用多种方法对路基的高程进行测量和控制。
2. 措施（1）基面高程测量利用全站仪等设备对路基的基面高程进行测量，以确保路基的平整度和稳定性。
（2）边坡高程测量对路基边坡的高程进行测量，以保证边坡的坡度和稳定性。
（3）路基纵横坡测量对路基的纵横坡进行测量，保证路基在纵向和横向的坡度达到设计要求，以保证行车的舒适和安全性。
四、路基质量监测1. 路基质量监测路基质量监测是对路基施工过程中的质量进行监控和检测，及时发现施工中的问题，保证施工的质量和安全。
2. 措施（1）围填土质量监测对路基中的围填土进行密实度和含水量等指标的监测，确保围填土的质量和稳定性。
（2）筑路基质量监测对筑路基的质量进行监测，包括路基的密实度、稳定性等指标，确保路基的质量和安全。
公路工程施工测量方案
公路工程施工测量方案一、项目概况本工程是指对某某市某某县的XX公路进行改建和升级，工程全长XX公里，设计车道宽XX米，计划在XX年完成。
施工过程中需要进行大量的测量工作，以确保工程质量和安全。
二、施工测量项目内容1. 路基及路面测量：包括路基宽度、路面坡度、平整度等参数的测量。
2. 桥梁测量：包括桥梁的横断面、高程、长度、宽度等参数的测量。
3. 路基边坡及排水沟测量：包括路基边坡的坡度、边坡高度等参数的测量。
4. 横断面测量：包括道路横断面的测量，以确保其符合设计要求。
5. 桩号设置：为施工提供桩号设置服务，以便施工人员按照设计要求进行工程施工。
三、测量工作流程1. 前期准备：确定测量范围和目标，确定测量方法和工具，编制测量方案。
2. 现场测量：根据测量方案，组织测量人员在现场进行测量工作，记录数据。
3. 数据处理：将现场测量得到的数据进行整理、分析和处理，生成测量报告。
4. 报告提交：将测量报告提交给相关部门和施工单位，以便施工人员按照测量结果进行工程施工。
四、测量方法和工具1. 全站仪：用于测量地面点、道路横断面等参数。
2. GPS定位系统：用于测量桩号、道路走向等参数。
3. 水准仪：用于测量高程参数。
4. 钢尺、划线器、标杆等辅助工具：用于测量路基宽度、路基坡度等参数。
5. 电子绘图仪：用于数字化测量数据，生成测量图纸。
五、质量控制1. 在现场测量之前，应检查测量仪器是否正常，校准仪器误差。
2. 测量过程中，应及时记录、校对测量数据，确保数据的准确性。
3. 测量完成后，应对数据进行复核和核实，以确保测量结果正确无误。
4. 测量报告应经过质量控制部门的审核，确保报告内容准确可靠。
六、安全措施1. 在进行现场测量时，应遵守工程施工安全规范，做好个人防护措施。
2. 在使用测量仪器时，应注意保护仪器，避免损坏。
3. 在测量桥梁等高空作业时，应做好安全防护措施，防止发生意外事故。
七、总结本工程施工测量方案经过认真制定和实践，使得测量工作有了系统的组织和规范。
公路工程施工测量方案
1.1公路工程施工测量方案1.1.1施工测量简述本工程测量工作主要是桩基的定位测量、主体结构的尺寸和标高测量以及桥梁、隧道等线性和标高测量控制。
项目经理部设立专人负责全线测量检测及导线复核工作并负责整个项目的测量控制和管理工作。
1.1.2施工测量组织流程1.1.2.1人员配备根据工程特点及工程体量，安排专职专业测量工程师、测量员，人员均持证上岗并从事测量工作3年以上，负责测量工作的安排、仪器的管理、测量质量的管理、测量工作的控制进度、测量工作的指导及一般性问题的解决。
现场测量人员配备情况见下表。
表1.1-1 测量人员配备情况序号职务岗位职责具备的条件1测量工程师测量工作策划及工作安排，平面、高程控制网的建立、测量方案编制从事测量工作5年以上，并具有相应测量岗位证书。
2 测量员测量技术管理，测量放线质量管理，测量技术资料编制。
从事测量工作3年以上，并具有相应测量岗位证书。
1.1.2.2测量仪器配置为了保证本项目的测量精度，现场采用了GPS接收机、全站仪、精密水准仪、测距仪等仪器。
主要测量仪器及性能见下表。
序号设备名称型号精度数量示意图1 GPS 南方静态水平（±3mm+0.1ppm）垂直（±3.5mm+0.4ppm）RTK：水平（±10mm+1ppm）垂直（±20mm+1ppm）3套序号设备名称型号精度数量示意图2 水准仪DSZ300/拓普康G2±1mm/km 8台3 全站仪DTM-530E 0.6mm+1ppm 4台4 铝合金塔尺5m / 12把1.1.2.3施工测量流程施工测量流程如下。
图1.1-1 施工测量流程图1.1.3施工测量方案1.1.3.1施工测量的基本要求表1.1-2 施工测量的基本要求序号测量基本要求具体内容5、明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2 准备工作1、学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉和审图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公路工程测量方案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】****工程测量施工方案工程概况及简述工程概况工程名称：**工程项目建设单位：**有限公司建设地点：**设计单位：**设计有限公司工程规模：本项目包括**道路**。
**接规划**，起点与**、在建**路相交，向东延伸止于**路，设计桩号K0+000～K1+，路线全长1.126公里；**路南段起于**路，向南止于**路，设计桩号K0+000～K0+，路线全长0.429公里；**西段起于**路、**交叉口，向东与**路平交，止于**活动中心门前，与已建兴**东段相接，设计桩号K0+000～K0+，路线全长0.857公里。
三条道路合计总长2.413公里。
主要控制点为：**路起点的规划**路（在建二环路交叉口处），终点处与**路终点、**路起点的交叉；**路南段起点与**路交叉处；**路、**路终点和已建**路东段相接处。
工期：360个日历天工程简述道路工程本项目包括三条道路：**路、**路南段及**路西段。
**三路西接规划**二路，起点与**二路、在建**路相交，向东延伸止于**路，设计桩号K0+000～K1+，路线全长1.126公里；**路南段起于**路，向南止于**三路，设计桩号K0+000～K0+，路线全长0.429公里；**路西段起于**路、**路交叉口，向东与**路平交，止于新**活动中心门前，与已建**路东段相接，设计桩号K0+000～K0+，路线全长0.857公里。
三条道路合计总长2.413公里。
本项目平面坐标系：工程独立坐标系；高程系：工程独立高程系。
主要设计标准公路等级：公路二级；设计速度：**路及**路南段 60Km/h；**西段 40Km/h。
设计荷载：路面：标准轴载BZZ-100；桥涵；公路-Ⅱ级。
路基宽度：**路、**路南段23米，其中中央分隔带宽2米，路缘带宽2×0.5米，行车道宽2×7米，硬路肩2×2.5米，土路肩2×0.5米；**路西段宽17.5米，其中双黄线分隔带0.5米，行车道宽2×7米，硬路肩2×0.75米，土路肩2×0.75米。
路面结构：水泥混凝土路面。
设计洪水频率：1/50。
地震动峰值加速度：0.05g。
路面设计1、设计参数：自然区划：IV6区；交通等级：**路、**路南段重交通；**路西段中等交通。
设计基准期：20年；标准轴载：BZZ-100；土基回弹模量：35Mpa；基层回弹模量：1600Mpa；底基层回弹模量：1100Mpa；混凝土28d弯拉强度达到；混凝土面层弯拉弹性模量为31×103Mpa。
2、路面结构组合设计：面层：25cm 水泥混凝土；基层：18cm水泥稳定级配碎石；底基层：18cm水泥稳定碎石；水泥稳定级配碎石基层和水泥混凝土面层之间设置沥青封层。
3、混凝土面板的接缝严格按照交通部部颁《公路水泥混凝土路面施工规范》（JTG F30-2003）的规定设置。
每日施工结束或因临时原因中断时，必须设置横向施工缝，其位置设在胀缝或者缩缝处，设在缩缝处的施工缝采用加传力杆的平缝形式，设在胀缝处的施工缝构造与胀缝想同；主线一般路段按300m设胀缝。
4、路面面层、基层需采用集中拌合、机械化运输、机械化摊铺和碾压的方法进行施工，路面面层应采用机械摊铺装备和工艺。
5、路面表面构造采用拉毛和刻槽等方法制作，视具体情况采用，面层表面构造深度在使用初期达到～0.9mm。
盖板涵和圆管涵工程本项目共设置2道钢筋混凝土盖板涵，9道钢筋混凝土圆管涵；其中振兴三路设置1道1-4×2.5m钢筋混凝土盖板涵，3道钢筋混凝土圆管涵；平南路南段设置1道1-4×2.5m钢筋混凝土盖板涵，2道钢筋混凝土圆管涵；兴龙路西段设置4道钢筋混凝土圆管涵。
主要技术标准桥涵设计荷载：公路-Ⅱ级桥涵与路基同宽设计洪水频率： 1/50桥面横坡：行车道%（双向）地震加速度动峰值：0.05g。
组织架构1、项目工程测量组织架构图如下：⑴工程测量规范 GB50026-93⑵公路工程技术标准 JTG B01-2003⑶公路勘测规范 JTG C10-20073．据**全年的气象条件、建设地点、地形和环境情况。
4．本单位的技术装备力量及施工经验。
5．据施工现场的实际情况、工程特点、施工条件、工期要求等综合因素进行编制。
工程测量措施工程测量施工方案及精度保证措施测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量，本公司在工程施工管理中，历来注重测量管理工作。
除建立两级测量复核制度外，对本工程还将成立专职测量组，以确保测量工作高效、优质。
1、测量工作程序：开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。
测点交接→测点复测→建立施工导线网，布水准控制点→局部放样。
2、控制系统的建立：针对本工程规模及特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。
1、平面控制系统采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控制点为导线起始方向，沿本工程外围采用测角精度为2秒，测距精度为2mm+2ppm全站仪，布设一环形闭合导线并联测甲方提供的控制点。
导线点的位置应通视条件良好，间距50～100m，不易受周边环境的影响，并保护好定位桩。
2、高程控制系统建立以导线点为基础，等级为四等的高程控制系统，采用高等级水准仪由甲方提供的水准点将标高引至各导线点上。
3、放线控制1、施工流程根据导线、高程控制点放出桥的中线，纵向每隔10米设置一中桩和一对边桩，用水准仪在中桩和边桩上分别标记现场实际高程。
根据桥中线放出桥两侧边线，设置边桩，在路口圆弧测设中，在保证准确度和精度的前提下，为施工方便可采用市政部门较为通用的“中央纵距离法”。
2、施工方法⑴在本工程开工前，会同监理对业主及设计单位提供的平面坐标及高程控制点、网进行闭合复测，并在条件允许的情况下，尽快与相邻工程的测量控制点、网进行联测，测量记录及结果由业主及监理审核签认后方可进入正式施工。
⑵根据已有的高级控制点、网，结合各条施工线路走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。
⑶做好各施工控制点的保护工作，竖立明显的标志牌，以防止损坏。
⑷根据控制点测放出中线控制桩位置，并进行各部位水准测量。
⑸桩基施工采用线路中线桩控制，并根据线路曲线的特点，加密至10m一点作控制，以确保曲线段线型流畅。
3、保证测量准确度和精度的措施⑴施工中应尽量保护所有标志，对施工中不移动的中桩及距中线较近的中线水准固定点用石堆或浇注砼或其它措施予以保护。
对于施工中无法保留的标志和水准固定点，将其移至桥段范围之外。
⑵施工期间应定时对导线,高程控制网进行复测，保证其位置没有发生位移。
⑶具体测量方法和使用的仪器以简练、实用、保证精度为原则，建立复核制度，复核人员可用不同的方法进行检查。
工程测量精度要求二级及以下等级公路的平面控制测量，应符合下列规定：1、平面控制测量可采用导线测量方法。
导线的起点、终点及每间隔不大于30km的点上，应与高等级控制点联测；当联测有困难时，可分段增设GPS控制点；2、导线测量的主要技术要求，应符合表6.2.2的规定；表1 二级及以下公路导线测量的主要技术要求注：表中n 为测站数。
1、高程控制测量的主要技术要求，应符合表2的规定；表2 二级及以下公路高程控制测量的主要技术要求注： L 为水准路线长度。
2、水准路线应每隔30km 与高等级水准点联测一次。
定测放线测量，应符合下列规定：1、作业前，应收集初测导线或航测外控点的测量成果，并应对初测高程控制点逐一检测。
高程检测较差不应超过L 30mm （L 为检测线路长度，单位为km ）；2、交点的水平角观测，正交点1测回，副交点2测回。
副交点水平角观测值较差不应大于表6.2.4－1的规定；表3 副交点测回间角值较差的限差4、线路中线测量，应与初测导线、航测外控点或GPS 点联测。
联测间隔宜为5km ，特殊情况下不应大于10km 。
线路联测闭合差不应大于表3的规定。
表3 中线联测闭合差的限差注：n为测站数；计算相对闭合差时，长度采用初、定测闭合环长度。
6.2.5 定测中线桩位测量，应符合下列规定：1 线路中线上，应设立线路起终点桩、千米桩、百米桩、平曲线控制桩、桥梁或隧道轴线控制桩、转点桩和断链桩，并应根据竖曲线的变化适当加桩；2 线路中线桩的间距，直线部分不应大于50m，平曲线部分宜为20m。
当公路曲线半径为30～60m，缓和曲线长度为30～50m时，其中线桩间距不应大于10m；曲线半径和缓和曲线长度小于30m的或在回头曲线段，中线桩间距不应大于5m；3 中线桩位测量误差，直线段不应超过表6.2.5表6.2.5－1 中线桩位测量的限差要求注：S为转点桩至中线桩的距离（m）。
表6.2.5－2 曲线段中线柱位测量闭合差限差4 断链桩应设立在线路的直线段，不得在桥梁、隧道、平曲线、公路立交或铁路车站范围内设立；5 中线桩的高程测量，应布设成附合路线，其闭合差不应超过50mm(L为附合路线长度，单位为KM)。
L6.2.6表6.2.6 横断面测量的限差注：1 l为测点至线路中线桩的水平距离（m）；2 h为测点至线路中线桩的高差（m）。
6.2.7表6.2.7 中线桩复测与原测成果较差的限差。
