2019-2020学年鲁教版(五四学制)九年级物理第一学期期中测试卷及答案
2019-2019学年九年级物理上学期期中考试题一、单项选择(2×15=30)1．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A．一定是并联 B．可以是串联，也可以是并联C．一定是串联 D．电灯与插座应该串联，彩色电视机与电冰箱应该并联2．关于电压，下列说法正确的是（）A．有电源就一定有电压且有电流 B．同一个小灯泡在不同的电压下的亮度是一样的C．电压是形成电流的条件之一 D．有电压就一定形成电流3．对一确定的导体，其电阻R=U/I所表示的意义是（）A．加在导体两端的电压越大，则电阻越大 B．导体的电阻与电压成正比与电流成反比C．导体电阻等于导体两端电压与通过导体的电流之比 D．导体中电流越小则电阻越大4．图中，能正确描述电压一定时，电流随电阻变化的图象是（）、5．下列关于电功率的说法正确的是（）A．电功率越大，所做的功就越多 B．电功率越大，做功所用时间就越少C．电功率越大，电流做功越快 D．电功率越大，所消耗的电能就越多6．在国际单位制中，电功率的单位是（）A．欧姆（Ω） B．千瓦时（kW•h）C．安培（A）D．瓦特（W）7．根据如图所示的两盏白炽灯的铭牌，可以判断（）A．甲灯一定比乙灯亮B．正常发光时，甲灯的电阻大于乙灯的电阻C．正常发光时，甲灯的电功率是乙灯电功率的4倍D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍8．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A1测的是灯L2的电流9．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，灯L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和L2串联B．甲是电压表，乙是电流表，灯L1和L2并联C．甲是电压表，乙是电流表，灯L1和L2串联D．甲是电流表，乙是电压表，灯L1和L2并联10．在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律．下面四个实验中，哪个是通过多次测量提高精度（）A．探究“并联电路干路电流与各支路电流的关系”时测量多组对应的干路和各支路电流B．在探究“串联电路电压的关系”时测量多组对应的总电压和各部分电路两端的电压C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值D．在“测量未知阻值的电阻”时，测量多组对应的电流和电压值11．如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是A．电流表、电压表示数均变大B．电压表示数变大，电流表示数变小C．电流表、电压表示数均变小D．电压表示数变小，电流表示数变大12．如图所示，是某同学设计的一台体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片 P 会滑动到金属片 BC 上的某一位置，体重显示表就能显示出测量者的体重．下列关于这种体重测量仪分析正确的是（）A．体重显示表是用电流表改装成的B．工作原理图中的 AB 部分相当于开关C．体重越大，电路中的电流越小D．体重越大，整个电路的电功率越大13．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请）A． B．C． D．14如图所示的四个电路中电源电压相同，已知定值电阻R1和R2的阻值大小关系为R1＞R2，在这四个电路中，总功率最大的是（）A．B．C．D．15．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中可行的方法有（）A．（1）（2）B．（1）（3）C．（2）（4）D．（2）（3）二．多选题（共4小题3×4=12）16下列说法中正确的是（）A．飞机轮胎用的是导电橡胶制作的，这样可以防止静电造成的危害B．一个用电器工作时有电流通过，则该用电器两端电压一定不为零C．R=U/I说明导体的电阻与其两端的电压成正比，与通过它的电流成反比D．金属导体中的自由电子定向移动的方向与电流方向相同17．小明在家中看电视，感觉室内较冷，他打开了电暖气取暖，对于此时的家庭电路，下列说法正确的是（）A．电视机中的电流小了B．电视机两端的电压变大了C．家庭电路的总电阻变小了D．家庭电路的总功率变大了18．“十一”期间，小英全家外出旅游，家里只有台灯单独工作，出门和回家时电能表分别如图甲、乙所示．若小英离家时间100h，下列说法中正确的是（）A．电能表是测量用电器消耗电能多少的仪表B．台灯工作时电功率为10WC．这段时间台灯消耗电能10kW•hD．电能表工作时的电流恒为10A19．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U﹣I图象，分别如图甲、乙所示，则对于图象的分析，以下说法正确的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，定值电阻它不随导体的电压和电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻三、填空（20）20．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是．21．学习了电学的有关知识后，小群同学把一张细条状的锡铂纸两端分别压在干电池的正负极上，他发现锡铂纸发热并燃烧起来，这是由于电源发生了，形成了很大的电流，这一过程中能量的转化情况是．22．某引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在（填“a”或“b”）处剪断导线，拆除前起爆器上（填“有”或“没有”）电流通过．23．某导体两端的电压为6V时，通过的电流为0.1A，若将导体两端的电压再增加3V，通过导体的电流是A，则该导体的电阻为Ω。
24．将一个“220V 800W”的电暖气接入电路中，正常工作5h，消耗电能kW•h．标有“20Ω 1.2 A “30Ω 1 A”字样的两个电阻并联在电路中，干路允许通过的最大电流是 A25．如图所示的电路中，电源电压保持不变，闭合开关S电路正常工作，过了一会儿，灯熄灭，并且只有一个电表示数变大，若电路故障只发生一处，且只发生在灯L或电阻R上，那么故障是或者26．一个标有“6V 3W”字样的小灯泡，正常工作时通过小灯泡的电流是A．当小灯泡两端的电压为3V时，它的实际功率是W．（设灯丝电阻不变）27．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2= ；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙= ，此时，R1、R2消耗的电功率之比为P1：P2= ．28．如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器滑片从一移动到另一端，两电压表的示数与电路中电流变化的图象如图b所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表V2示数变化的图象，电源电压为V，滑动变阻器的最大电阻是Ω．四实验题（6+8=14）29. 在探究“电流与电阻的关系”的实验中有如下实验器材：电源（4.5 V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器R1“20Ω 1A”，滑动变阻器R2“50Ω 1A”，导线若干．（1）小明连接电路如图，请在图中用笔画线代替导线帮他将实验电路连接完整；（要求滑片向右滑，两只电表示数都变大）（2）电路连接完整后，小明闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是；（3）纠正错误后，小明先将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5 V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得通过上述实验得出的结论是．应将滑动变阻器的滑片向（填“左”或“右”）移动，当观察到电压表示数为1.5V时，才能记录电流表示数；此时滑动变阻器接入的电阻是Ω（5）实验中小明应选择的滑动变阻器是（选填“R1”或“R2”）30.在利用图甲测定电阻的实验中，电源电压保持6V不变。
（1）测量电阻的实验原理是（2）滑动变阻器的作用，。
（3）小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是___________________.（4）表中第1次数据是连接好电路后，合上开关得到的。
那么在“15Ω 1A”和“10Ω1.5A”两种规格的滑动变阻器中，她选择的是规格为，在研究串并联电流规律的实验中，我们也是换用不同的灯泡做了多次试验，这做的目的是（5）实验结束后，老师向同学们提出：“如果不适用电压表，再提供一只已知阻值的定值电阻R0，R0≠Rx能否设计一个也能测量Rx阻值的实验”。
如图乙是小刚设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将接到b，读出电流表的示数I2；根据I1Rx= I2R0由可得Rx=I2R0/I1同学们经讨论确定小明的方案不正确。
理由是，他的方案中，若去掉一个元件，方案就是正确的，应该去掉的元件是。
五计算（7+7=14）31.亮亮设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图（a）所示．其中，电源两端电压U=4V．电压表．量程为0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．闭合开关S 后．求：①当环境温度为40℃时，热敏电阻R1的阻值是多少？②当环境温度为40℃时，电压表的示数是多少？③电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？32、灯L标有“6V 3W”字样，滑动变阻器R2的最大电为12Ω，R1=12Ω，当开关S1闭合，S2、S3断开，滑片P滑至滑动变阻器a端时，灯L恰好正常发光。
试求：（1）电源电压是多少？（2）灯L正常发光时的电流和电阻各是多少？（3）当S1、S2、S3都闭合且滑动变阻器滑片P滑到R2 中点时，电流表的示数和此时电路消耗的总功率各是多少？答案一二、选择三、填空：20。
失去同种电荷互相排斥 21短路电能转化为热能22．a 没有 23。
0.15 6024. 4 2 25. L短路 L断路26. 0.5 0.75 27. 2:3 5:3 2:328. 乙 6 40四、实验（1）（2）滑片没有放到阻值最大位置（3）电压一定，电流跟电阻成反比（4）左 20（5）R230（1）R=U/I (2)保护电路改变RX的电压和电流（3）减小误差 (4) 15Ω 1A 避免实验结论的偶然性（5）电压不相等滑动变阻器31．（1）200Ω 2分（2）2.4V 2分（3）80℃, 3分32.（1）6V 1分（2）0.5A 12Ω 2分（3）1.5A, 9W 4分。
2019-2020学年第一学期九年级物理期中考试试卷(含答案)
2019-2020学年第一学期期中考试试卷九年级物理学科第一部分（共24分）一、选择题(本题共12小题，每小题2分，共24分．每小题只有一个选项正确)1．如图所示器具中，属于省力杠杆的是（）2．关于力做功，下列说法中正确的是（）A．用力推一辆汽车，汽车静止不动，推力在这个过程中对汽车做了功B．提着水桶在路面上水平向前移动一段路程，手的拉力对水桶做了功C．用力踢出去的足球在空中向前运动的过程中，脚对球的力对球做了功D．用手从地面提起水桶，手的拉力对水桶做了功3.为了纪念物理学家在能量转化中发现守恒思想的重大贡献，用其名字来命名功和能单位的是（）A.牛顿B.焦耳C.安培D.伏特4．下列情景中，属于内能转化为机械能的是（）A．甲和丙B．乙和丁C．乙和丙D．丙和丁5．如右图所示电路中，当开关1S，2S都闭合后，则（）A．1L、2L都不发光B．1L、2L都发光C．1L发光、2L不发光D．1L不发光、2L发光6．关于温度、内能和热量，下列说法正确的是（）A．物体的温度升高，它含的热量增加B．物体的内能增加，一定要吸收热量C．独轮车A．笤帚D．钓鱼杆B．筷子A B C D 第7题图C．物体的内能越多，放热一定越多D．物体的温度升高，它的内能就增加7．下列四个电路中与右边电路元件实物图对应的是（）8.下列表述中，符合生活中实际的是（）A.同学从地上捡起一本物理课本做功约为0.2JB. 家中空调工作时电流约为1AC.成人骑车时的功率大约是600WD. 30V的电压对人来说是安全的9.如图所示，AC>BC，在相同时间内把同一物体分别沿斜面AC、BC匀速推上顶端，推力分别为F1、F2，功率分别为P1、P2，在不考虑摩擦的情况下( )A. F1<F2，P1=P2B. F1>F2，P1>P2C. F1=F2，P1=P2D. F1<F2，P1<P210.用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化关系如图所示，据此判断甲物质10min吸收的热量为（）[水的比热容c=4.2×103 J/(kg·℃)]．A．5.04×105J B．2.52×105JC．4.2×105J D．条件不足，不能计算11.如图所示，用相同的滑轮组装成甲、乙滑轮组，分别将同一重物在相等的时间内提升相同的高度，不计绳重和摩擦，则（）A.甲、乙的拉力之比是2:3B.甲、乙绳的自由端速度之比是1:1C.甲、乙拉力的功率之比是3:2D.甲、乙的机械效率之比是1:112．一名游客蹦极时下落过程的v﹣t图象（忽略空气阻力）如图所示。

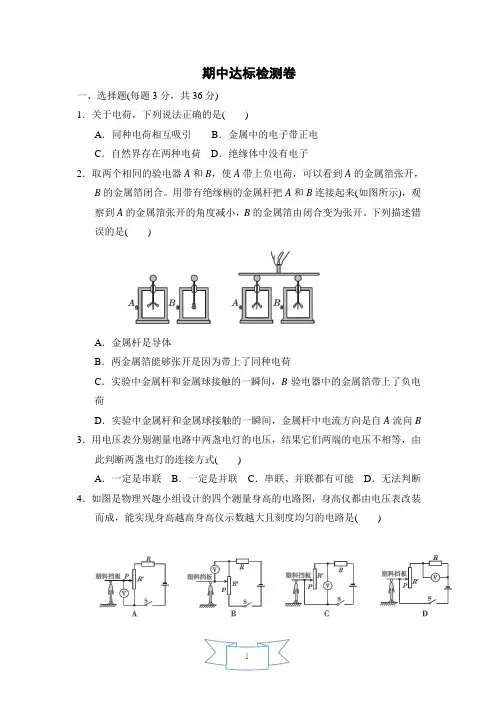

初中物理鲁教版(五四制)九年级上册期中达标检测卷(含答案))
期中达标检测卷一、选择题(每题3分，共36分)1．关于电荷，下列说法正确的是()A．同种电荷相互吸引B．金属中的电子带正电C．自然界存在两种电荷D．绝缘体中没有电子2．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属杆把A和B连接起来(如图所示)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
下列描述错误的是()A．金属杆是导体B．两金属箔能够张开是因为带上了同种电荷C．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B 3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式()A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断4．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成，能实现身高越高身高仪示数越大且刻度均匀的电路是()5．如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的() A．电流B．电压C．电阻D．电能6．如图所示的电路中，电源电压保持不变，R1为定值电阻，开关S闭合，滑动变阻器的滑片P向左移动，下列说法正确的是()A．电压表示数变小，电压表与电流表示数乘积变大B．电压表示数变小，电压表与电流表示数之比不变C．电压表示数变大，电压表与电流表示数乘积变小D．电压表示数变大，电压表与电流表示数之比不变7．如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是()A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻。
当R2的温度随环境温度降低时()A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小9．如图是一种探究导电液体导电性能的装置，其主要部分是由一端开口的圆柱状金属管、电流表和电源组成。
2019-2020学年度九年级物理上学期期中试题(含解析) 鲁教版1
——教学资料参考参考范本——2019-2020学年度九年级物理上学期期中试题（含解析）鲁教版1______年______月______日____________________部门一、单项选择题1．无论是严冬还是酷暑，在使用冷暖空调的房间窗户玻璃表面，有时都会出现小水珠，那么，关于这种现象的说法中正确的是( ) A．夏天，小水珠附着在玻璃的内表面，冬天，小水珠附着在玻璃的外表面B．夏天，小水珠附着在玻璃的外表面，冬天，小水珠附着在玻璃的内表面C．无论冬夏，小水珠都是出现在玻璃的内表面D．无论冬夏，小水珠都是出现在玻璃的外表面2．下列关于生活中常见热现象的解释错误的是( )A．在高山上烧水时，水温不到90℃水就沸腾了，是因为水的沸点与大气压强有关B．霜的形成是凝华现象C．夏天剥开雪糕包装纸时，雪糕周围冒“白气”，这是液化现象D．固体在熔化过程中吸热，温度一定升高3．利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的是( )A．干冰直接变成气体是升华过程B．干冰直接变成气体是放热过程C．水蒸气直接变成冰晶是凝华过程D．冰晶下落时变成雨是吸热过程4．小明帮妈妈做饭时，联想到了许多物理知识，下列说法不正确的是( )A．香气四溢是由于分子在不停地做无规则运动B．炒鸡块时利用了热传递的方法使鸡块内能增大C．使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理D．油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高5．对于图中所示的四幅图，下列说法中正确的是( )A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力C．丙图中活塞向上运动是内燃机的做功冲程D．丁图中小朋友下滑时，内能转化为机械能6．下列现象中，不能用摩擦起电知识解释的是( )A．冬天脱毛衣时会看到火花B．油罐车尾部常拖一条铁链C．电风扇的扇叶上容易积攒灰尘D．冬天，用湿手摸户外的铁丝被粘住7．某家用电器工作时电流为5A，则此用电器可能是下列电器中的( )A．普通白炽灯B．彩色电视机C．电冰箱D．空调8．从今年1月1日起，武汉中心××区15万余盏路灯将全部实现由光感应系统控制关停，这样就能避免光线太暗时路灯无法及时照明．如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是( )A．B．C．D．9．如图是玩具汽车的电路图，以下有关说法中正确的是( ) A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡工作时两端的电压不相等D．电动机与灯泡是并联的10．如图所示的电路中，①、②、③是连接在电路中的三只电学仪表；闭合开关S后，灯L1、L2均正常发光．则( )A．①是电流表，②、③是电压表B．①、②是电流表，③是电压表C．①、③是电流表，②是电压表D．②是电流表，①、③是电压表11．在如图所示的电路连接中，下列说法正确的是( )A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压12．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是( )A．电压表的示数为2V B．电压表的示数为4VC．电压表的示数为6V D．电压表的示数为10V13．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是( )A．通过灯L1的电流为0.5A B．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7A D．通过灯L2的电流为0.3A14．用电流表分别测量电路中两盏电灯的电流，发现它们的电流相等，由此推断这两灯的连接方式是( )A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断15．小红同学在做“测串联电路的电压”实验时，连接了如图所示的电路，接通开关后，发现L1亮度较大，L2亮度较小，对这一现象以下分析合理的是( )A．灯泡L2发生了短路B．灯泡L2发生了断路C．灯泡L1两端的电压大于L2两端的电压D．灯泡L2两端的电压大于L1两端的电压二、多项选择题：16．下列有关热现象的描述正确的是( )A．春天早晨出现的雾是液化现象，这一过程要放热B．闻到桂花香是分子在不停地做无规则运动的结果C．汽车发动机常用水来降温，这是利用水比热容较大的特点D．冰箱里拿出的冰块在熔化过程中内能不变，温度升高17．下列有关电路的说法正确的是( )A．电源是提供电压的装置B．电路中只要有电源就一定有电流C．电流是电荷的定向移动形成的D．电压是形成电流的原因18．下面数据符合或接近实际情况的是( )A．一节蓄电池的电压是2VB．家庭照明电路的电压为220VC．人体安全电压不高于36VD．发生闪电的云层间电压达1000V19．下面是小强对身边一些电路观察分析得出的判断，其中正确的是( )A．家庭中安装的照明灯和其它用电器，使用时互不影响．它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭．它们是串联的C．教室讲台上方的两盏电灯是由一个开关控制的．它们是串联的D．抽油烟机的照明灯和电动机有时同时工作，有时单独工作．它们是并联的20．关于电流表和电压表的使用，下列说法正确的是( )A．使用前都应检查指针是否对准零刻度线B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出三、填空题21．用塑料梳子梳头，头发会越梳越蓬松：这是因为头发带了__________电荷（选填“同种”或“异种”），这种使头发带电的方法称为__________．22．如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为__________（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为__________V．23．装扮圣诞树的节日小彩灯上串连着20只小灯泡，如果电源插头处的电流为200mA，则通过每个小灯泡的电流是__________A，若总电压为220V，则每个小彩灯两端的电压是__________V．24．如图所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于__________（选填“用电器”或“电源”）；汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，前后两个转向灯间是__________联的，方向盘旁边的横杆相当于__________．25．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为__________A，通过灯L1的电流为__________A．26．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是__________的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流__________（选填“变大”、“不变”或“变小”）．27．某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U．为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮．则手电筒中三粒灯珠是__________联的．手电筒正常工作时通过三粒灯珠的电流__________（相等/不相等），手电筒电池的电压为__________．28．如图所示，当开关由闭合到断开时，电压表和电流表的示数变化的情况是：A1__________；A2__________；V__________．29．图甲所示电路，当开关S闭合后，电灯L1和L2__________联，电压表测的是__________灯两端的电压．若电源电压为6V，电压表示数如图乙所示，那么L1灯两端的电压为__________V，L2灯两端的电压为__________V．四、作图题30．某品牌榨汁机．为保障安全，该榨汁机设置了双重开关﹣﹣电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．请设计电路．31．木板上装着电铃、小红灯各一个和一个电池组，另有两只开关置于前、后门处．将模板装在学校的传达室里，值班人员要从铃响判断是后门来客；从铃响且红灯亮知道是前门来客．请你设计一个符合要求的电路，并画出电路图．五、简答题32．小明用毛皮摩擦过的橡胶棒靠近悬挂着的泡沫小球，发现泡沫小球被吸引，则泡沫小球是否带电？带何种电荷？请回答并分析判断的依据．六、实验探究题（19分）33．某学校的同学们在探究“并联电路中干路电流与支路电流有什么关系”．（1）小丽同学进行探究实验的电路如图1所示，请你用笔画线表示导线，在图2中连接测量A点电流时的实物电路图（2）小明所在小组的同学选用了一个“2.5V 0.3A”和一个“3.8V 0.3A”的小灯泡，按电路图连接后做了两次实验，得到的数据如表一所示．表一A点的电流I A/A B点的电流I B/AC点的电流I C/A第一次测量0.48 0.26 0.22第二次测量0.40 0.22 0.18分析表一数据，你能得出什么结论？答：__________．（3）小红所在小组的同学选用了两个“2.5V 0.3A”的小灯泡，按电路图（图1）连接后做了两次实验，第一次的电流表读数如图3所示，请将数据记录在表二相应位置．表二A点的电流I A/A B点的电流I B/AC点的电流I C/A第一次测量第二次测量0.52 0.26 0.26在对数据进行分析和论证时，小红认为该实验应有如下结论：①并联电路中各支路电流都相等；②干路电流与支路电流的关系为I干路=n I支路．（n为支路条数）你同意小红的结论吗？你如何评价小红的观点？答：__________．34．小明所在的实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电流填入下表：L1两端的电压U AB L2两端的电压U BCL1 L2两端的总电压U AC1 1.5 1.5 32 1.6 1.4 33 1.2 1.8 3（1）请你根据他们的实验过程和有关数据回答下列问题．①在拆接电路时，开关必须是__________的，经检查无误后，再闭合开关；②上面设计的表格中存在的不足之处是__________．（2）表格补充完整后，通过对上面数据的分析可知：后面两次实验，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量．采用的方法是__________（选填序号）来进行的，实验的结论是：__________．A．改变电源电压（电池个数） B．更换其中一个灯泡（规格不同）35．小红做实验时，按如图所示的电路图连接好电路，闭合开关后，发现两灯均不亮，故障原因是两只灯泡中只有一只是坏的，现有导线、电压表、电流表，在不拆开电路的情况下，请挑选合适的器材判断电路的故障，写出两种判断方法，包括所用器材、操作方法、观察到的现象和结论：方法一：__________；方法二：__________．20xx-20xx学年山东省××市党家中学九年级（上）期中物理试卷一、单项选择题1．无论是严冬还是酷暑，在使用冷暖空调的房间窗户玻璃表面，有时都会出现小水珠，那么，关于这种现象的说法中正确的是( ) A．夏天，小水珠附着在玻璃的内表面，冬天，小水珠附着在玻璃的外表面B．夏天，小水珠附着在玻璃的外表面，冬天，小水珠附着在玻璃的内表面C．无论冬夏，小水珠都是出现在玻璃的内表面D．无论冬夏，小水珠都是出现在玻璃的外表面【考点】液化及液化现象．【专题】汽化和液化、升华和凝华．【分析】夏天，室外温度高，室内温度低，室外的水蒸汽液化，小水珠在外面；冬天，室内温度高，室外温度低，室内水蒸汽液化，水珠在内表面．【解答】解：酷暑的夏天使用空调，室内温度低于室外温度，窗户玻璃比室外空气温度低，室外空气中的水蒸汽遇到冷玻璃液化为小水珠凝结在玻璃外表面．寒冷的冬天使用空调，室内温度高于室外温度，窗玻璃比室内温度低，室内的水蒸汽遇到冷玻璃液化，小水珠凝结在玻璃的内表面．故选B．【点评】当室内温度高室外温度低时，室内水蒸汽液化；当室内温度低室外温度高时，室外水蒸气液化．不应弄混了．2．下列关于生活中常见热现象的解释错误的是( )A．在高山上烧水时，水温不到90℃水就沸腾了，是因为水的沸点与大气压强有关B．霜的形成是凝华现象C．夏天剥开雪糕包装纸时，雪糕周围冒“白气”，这是液化现象D．固体在熔化过程中吸热，温度一定升高【考点】沸点及沸点与气压的关系；熔化与熔化吸热特点；液化及液化现象；生活中的凝华现象．【专题】温度计、熔化和凝固；汽化和液化、升华和凝华．【分析】①液体的沸点跟气压的大小有关，气压增大，沸点升高；气压减小，沸点降低．②物质由气态直接变为固态叫凝华，需要放出热量；③物质由气态变为液态叫液化，需要放出热量；④晶体熔化过程中吸收热量，温度保持不变；非晶体熔化过程中吸收热量，温度升高．【解答】解：A、大气压强随海拔高度的增加而减小，液体沸点随气压的降低而降低，所以在高山上烧水时，水温不到90℃水就沸腾了．此选项正确；B、霜是空气中的水蒸气遇冷凝华而成的冰晶．此选项正确；C、雪糕周围冒的“白气”，是周围空气中的水蒸气遇冷液化而成的小水滴．此选项正确；D、晶体在熔化过程中虽然吸收热量，但温度保持不变．此选项错误．故选D．【点评】判断物态变化现象首先要知道各种物态变化的定义，然后看物体由什么状态变为了什么状态，根据定义做出判断．3．利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的是( )A．干冰直接变成气体是升华过程B．干冰直接变成气体是放热过程C．水蒸气直接变成冰晶是凝华过程D．冰晶下落时变成雨是吸热过程【考点】生活中的升华现象．【专题】汽化和液化、升华和凝华．【分析】升华是指物质从固态直接变为气态的过程，它需要吸热；凝华是指物质从气态直接变为固态的过程，是放热过程；物质由固态变为液态叫熔化，需要吸热．【解答】解：A、B、干冰是一种非常容易升华的物质；当它升华时，会从周围空气吸收大量的热．选项A正确，选项B错误；C、干冰升华过程中吸收热量，导致空气温度急剧下降，使周围水蒸气放热凝华形成固态的小冰晶．此选项正确；D、冰晶在下落过程中吸收热量，由固态熔化成水，同时吸收热量．此选项正确．故选B．【点评】我们不仅要掌握常见的物态变化现象，还要清楚每个物态变化过程的吸放热情况．4．小明帮妈妈做饭时，联想到了许多物理知识，下列说法不正确的是( )A．香气四溢是由于分子在不停地做无规则运动B．炒鸡块时利用了热传递的方法使鸡块内能增大C．使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理D．油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高【考点】热传递改变物体内能；沸点及沸点与气压的关系；分子的热运动．【专题】热和能．【分析】（1）扩散现象说明一切物质的分子都在不停地做无规则运动；（2）热传递和做功都可以改变物体的内能；（3）液体的沸点随气压的增大而升高，据此判断；（4）不同液体的沸点不同，油的沸点比水的沸点高．【解答】解：A、做饭时香气四溢是由于分子在不停地做无规则运动，故A正确；B、炒鸡块时利用了热传递的方法使鸡块内能增大，温度升高，故B正确；C、使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而升高的原理，故C错误；D、油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高，故D正确．故选C．【点评】本题考查了与热学相关的多个知识点，联系生活中的现象，能用相关热学知识做出解释是解答的关键．5．对于图中所示的四幅图，下列说法中正确的是( )A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力C．丙图中活塞向上运动是内燃机的做功冲程D．丁图中小朋友下滑时，内能转化为机械能【考点】分子间的作用力；做功改变物体内能；内燃机的四个冲程．【专题】分子热运动、内能；比热容、热机、热值．【分析】（1）物体对外做功，内能减小，温度降低；（2）分子间既有引力也有斥力；（3）在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；（4）改变物体内能的方式：做功和热传递．【解答】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；B、乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故B正确；C、丙图中活塞向上运动时，进气门关闭，排气门打开，是内燃机的排气冲程，故C错误；D、丁图中小朋友下滑时，机械能转化为内能，故D错误．故选B．【点评】本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力．6．下列现象中，不能用摩擦起电知识解释的是( )A．冬天脱毛衣时会看到火花B．油罐车尾部常拖一条铁链C．电风扇的扇叶上容易积攒灰尘D．冬天，用湿手摸户外的铁丝被粘住【考点】摩擦起电．【专题】应用题；定性思想；电流和电路．【分析】摩擦现象生活中很常见，晚上衣服上有闪电，衣服上易沾有灰尘，梳子梳头发，头发随梳子飘起来，静电可以吸附灰尘．结合选项中的描述可做出判断．【解答】解：A、冬天脱化纤毛衣时，常会看到“闪光”并伴有轻微的“僻啪“声，这是由于衣服和衣服，衣服和皮肤摩擦起电所造成的现象，不符合题意．B、油罐车尾部常拖一条铁链是为了将油与罐摩擦产生的静电导向大地，避免产生危险，与摩擦起电有关，不符合题意；C、电风扇的扇叶上容易积攒灰尘，是因为风扇与空气摩擦起电，从而吸引轻小物体引起的，故与摩擦起电有关，不符合题意；D、冬天，用湿手摸户外的铁丝被粘住，这是手上的水份遇冷迅速凝固造成的，与摩擦起电无关，符合题意．故选D．【点评】决此类问题关键掌握摩擦起电的实质、现象、原因，并能运用摩擦起电现象解释生活中的问题．7．某家用电器工作时电流为5A，则此用电器可能是下列电器中的( )A．普通白炽灯B．彩色电视机C．电冰箱D．空调【考点】电流的大小．【专题】计算题；电流和电路．【分析】对各种电器的电功率有基本的认识，再根据P=UI变形后可估计出用电器工作时的电流．【解答】解：普通白炽灯的电功率在40W左右，根据P=UI变形后可得I==≈0.2A；彩色电视机的电功率在100W左右，根据P=UI变形后可得I==≈0.5A；电冰箱的电功率一般为200W左右，根据P=UI变形后可得I==≈1A；空调的电功率约1000W左右，根据P=UI变形后可得I==≈5A；可见用电器正常工作时电流接近5A的是空调．故选D．【点评】对生活中常见用电器电功率的了解以及对电功率公式的应用是解答此题的关键．8．从今年1月1日起，武汉中心××区15万余盏路灯将全部实现由光感应系统控制关停，这样就能避免光线太暗时路灯无法及时照明．如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是( )A．B．C．D．【考点】串、并联电路的设计．【专题】电流和电路．【分析】并联电路中各用电器互不影响，先判断用电器的连接方式，然后根据开关在不同位置的作用减小分析．【解答】解：因为路灯中的一个灯泡坏掉后，其它灯泡仍可以正常工作，因此路灯为并联连接，为了同时控制所有路灯，则开关位于干路中，故C正确．故选C．【点评】本题考查串并联电路的特点以及开关的作用．9．如图是玩具汽车的电路图，以下有关说法中正确的是( ) A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡工作时两端的电压不相等D．电动机与灯泡是并联的【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】根据电路图可知，电动机和小灯泡并联，开关S2控制小灯泡，开关S1控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用．【解答】解：A、开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故A错误；BD、两开关闭合时电动机和小灯泡并联，故B错误，D正确；C、电动机与灯泡工作时两者并联，因为并联电路各支路两端电压都相等，因此电动机与小灯泡工作时两端的电压相等，故C错误；故选D．【点评】本题考查并联电路的特点、电压规律以及并联电路中开关的作用等，这些都属于基础知识考查．10．如图所示的电路中，①、②、③是连接在电路中的三只电学仪表；闭合开关S后，灯L1、L2均正常发光．则( )A．①是电流表，②、③是电压表B．①、②是电流表，③是电压表C．①、③是电流表，②是电压表D．②是电流表，①、③是电压表【考点】电流表的使用；电压表的使用．【专题】推理法．【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联；根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．【解答】解：A、如果③是电压表，灯泡L1相当于断路，无电流通过，不能发光．此选项不符合题意；B、如果①②都是电流表，会造成电源短路，两灯都不能发光．此选项不符合题意；C、如果①③是电流表，分别测量干路和L1支路的电流，灯泡并联正常发光；②是电压表测量电源电压．此选项符合题意；D、如果①是电压表，干路相当于断路，灯泡都不能发光．此选项不符合题意．故选C．【点评】（1）填电表题，根据连接方式填，并联处填电压表，串联处填电流表；（2）填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表．11．在如图所示的电路连接中，下列说法正确的是( )A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．【专题】电流和电路；电压和电阻．【分析】串联电路电流只有一条路径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等．电流表与被测电路串联，电压表与被测电路并联．由此分析判断．【解答】解：电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯光L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故ABC错误，D正确．故选D．【点评】本题考查电路的识别，掌握电流表和电压表的使用规则，识别电路时，电流表可以看成是一根导线，电压表断路．12．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是( )。
2019-2020学年鲁教版(五四学制)九年级物理上册期中测试卷及答案
2019-2020学年九年级物理第一学期期中测试卷一、单项选择题（每小题2分，共24分）1．（2分）表中列出了几种物质的凝固点（在标准大气压下），据此判断下列说法正确的是（）A．铜球掉入铁水中不会熔化B．寒冷的地区测量温度应用水银温度汁C．﹣116℃的酒精是固态的D．用钨制成的灯丝不易熔化2．（2分）下列物态变化中属于放热现象的是哪一组（）①初春，冰封的湖面解冻②盛夏，旷野里雾的形成③深秋，路边的小草上结了一层霜④严冬，冰冻的衣服逐渐变干．A．①②B．②③C．③④D．①④3．（2分）以下温度中接近23℃的是（）A．让人感觉温暖而舒适的房间温度B．济南市冬季最冷的气温C．健康成年人的体温D．冰水混合物的温度4．（2分）下列关于温度、热量和内能的说法中正确的是（）A．物体温度升高，一定吸收了热量B．当同一物体，体积不变时，温度升高，内能增加C．物体放出热量时，温度一定降低D．物体内能增加时，温度一定升高5．（2分）以下有关内燃机的说法中不正确的是（）A．在内燃机工作的四个冲程中，只有做功冲程不是依靠飞轮惯性完成的B．在内燃机工作的过程中，压缩冲程是内能转化成机械能，做功冲程是机械能转化成内能C．汽油机在吸气冲程中吸入的是空气和汽油的混合气体，柴油机吸入的只有空气D．无论人类怎样努力，都无法使内燃机的效率达到100%6．（2分）如图所示为内燃机的能流图，则内燃机的效率可表示为（）7．（2分）一种声光报警器的电路如图所示．闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响8．（2分）四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相互吸引，那么下列说法正确的是（）A．A球可能不带电B．B球一定带正电C．C球一定带负电D．D球可能带负电9．（2分）电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（）A．B．C．D．10．（2分）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D 11．（2分）如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S 后，灯L1、L2均正常发光．则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表12．（2分）如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可判断（）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路二、多项选择题（每小题3分，共12分）每小题至少有两个正确选项，请将正确选项的标号选出，涂在答题卡上.全部选对得3分，选不全的得2分，有选错或不选的得0分13．（3分）小亮家新购买了一个电水壶，下列关于电水壶使用的说法中正确的是（）A．水壶中水的沸点一定是100℃B．水的温度升高时，内能不断增大C．水沸腾时冒出的“白气”是汽化现象D．电水壶比原来煤气炉上烧水污染小14．（3分）下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的15．（3分）下列有关电现象的四幅图的说法，正确的是（）A．图甲中，玻璃棒和丝绸摩擦时玻璃棒失去电子带负电，丝绸因有了多余电子而带等量的正电B．图乙中，在闭合回路中电源的外部电流总是从电源正极流向负极C．图丙中，两个小灯泡属于同一条电路，是串联关系D．图丁中，带电体接触验电器金属球时，验电器的金属箔张开，是因为同种电荷相互排斥16．（3分）暑假去植物园游玩，同学们的感受与物理知识的联系正确的是（）A．在园内散步时闻到花香，是升华现象B．中午坐公园的椅子感觉很烫，是热传递改变了物体的内能C．人出汗后，微风吹过感到凉爽，是因为汗液蒸发加快，带走更多的热量D．同学们感到植物园是避暑的好去处，是因为园内树木多且有人工湖，起到调温作用三、填空题（每空1分，共10分）17．（2分）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因而带了电，带电体有的性质，所以绒毛被吸在镜面上．18．（2分）恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S 是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中（填“a”或“b”）处剪断导线．拆除前起爆器上（填“有”或“没有”）电流通过．19．（2分）在市政建设施工中，我们经常看见工人用切割机切割水泥路面，由于切割时锯片与路面不断摩擦，这是通过的方法使锯片的内能增加，温度升高；因此切割机在施工时要不断地向锯片上浇水，否则会很快烧坏锯片，向锯片浇水，是通过的方式让锯片的内能减少，温度降低．20．（2分）湿地具有美化环境、调节气候等功能．近年来，济南市已建立各级湿地公园17处，有力地保护了我市湿地生态系统，改善了我市的生态环境．从物理学的角度分析：湿地能调节空气的湿度，是因为大量水（填写物态变化名称）可以提高空气中水蒸气的含量；湿地能调节空气的温度，是因为水的．21．（2分）现在火箭中用液态氢作燃料，是因为它具有较大的；火箭上升过程是将燃气的能转化为机械能的过程．四、作图题（6分）22．（3分）电流表的示数为1A，请把电路图对应的实物图连接完整．23．（3分）家用电冰箱的用电部分主要是电动压缩机和照明灯泡．其中，照明灯泡L受门控开关的S1控制，电动压缩机M（用电动机表示）受温控开关S2的控制，要求它们既能单独工作又能同时工作．根据上述要求设计电路．五、简答题（3分）24．（3分）暑假里，小华跟着妈妈去青岛避暑，傍晚，小华在海边玩耍时发现；海边的沙子凉凉的，而海水却很暖和，请用比热容的知识说明这一现象．六、计算题（16分）解答应写出必要的文字说明、主要公式和重要演算步骤．25．（8分）用燃气灶烧水，燃烧0.5kg的煤气，使50L的水从20℃升高到40℃，已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg．求：（1）0.5kg煤气完全燃烧放出的热量．（2）水吸收的热量．（3）燃气灶烧水的效率．26．（5分）如图甲所示请问：（1）电流表A1、A2各自测量谁的电流？（2）两只电流表的示数分别由乙中两图读得，分别是多少？并求电灯L1中的电流？27．（3分）小明探究“串联电电路电压的特点”，按如图甲所示的电路进行实验，当开关闭合后，电压表V1和V2的指针位置完全一样，如图乙所示．①求：电源电压是多少V？②求：灯泡L1和L2的电压分别是多少V？七、实验题（29分）28．（10分）小刚班的同学准备用图甲所示的实验装置探究“在升高相同温度的情况下，一定质量的液体吸收热量的多少与物质的种类是否有关”．（1）在准备实验器材时，应选择的两个酒精灯．（2）在此实验中，液体吸收热量的多少是通过来比较的．（3）其中两个小组记录的实验数据如下表：通过分析实验数据，他们得出的结论是：（4）使一样多的水升高相同的温度，加热时间应该相同．但1、2两组的同学在交流实验数据时却发现，第1组的加热时间明显偏长．其原因可能是．（5）在对实验进行反思时，他们认为原方案有需要两次加热耗时长等缺点，因此改进方案并设计了图乙所示的装置，与原方案相比，该方案除克服了上述缺点外还具有的优点是．（答出一个即可）29．（9分）探究并联电路电路电流规律：宝宝和玲玲同学想探究并联电路电流规律，【猜想与假设】（1）宝宝同学猜想：并联电路中各支路电流相等；（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和．【设计实验与制定计划】宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示．【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该；检查电路无误后，开始实验，正确读出电流表示数如表：（2）玲玲同学根据电路图正确连接好实验电路，开始实验，正确的出电流表示数如表：【分析与论证】分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和．【评估】（1）宝宝同学得出错误的实验结论，主要原因是；（2）玲玲同学的实验记录表格中，实验次数读数错误，原因是．（3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）：．30．（10分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．（1）按照如图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小．（2）为了验证猜想①，应选用编号两根电阻丝分别接入电路进行实验；（3）分别将A和D两电阻丝接入图示电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，但通过观察发现电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是．参考答案一、单项选择题（每小题2分，共24分）1．D；2．B；3．A；4．B；5．B；6．B；7．A；8．C；9．A；10．A；11．B；12．D；二、多项选择题（每小题3分，共12分）每小题至少有两个正确选项，请将正确选项的标号选出，涂在答题卡上.全部选对得3分，选不全的得2分，有选错或不选的得0分13．BD；14．ACD；15．BD；16．BCD；三、填空题（每空1分，共10分）17．摩擦；吸引轻小物体；18．a；没有；19．做功；热传递；20．汽化；比热容大；21．热值；内；四、作图题（6分）22．解：左图中，两灯并联，电流表测量灯L2的电流，因电流表的示数为1A，故电流表选用大量程与灯L2串联，S控制整个电路，根据电路图连接实物图，如下图所示：23．解：由题意知，灯和压缩机是并联关系，且各自的支路有一个开关控制，干路上没有开关，电路图如下图所示：五、简答题（3分）24．答：因为沙子的比热容比海水的比热容小，放出相同热量，相同质量的沙子比海水温度降低得多，所以，傍晚时海边的沙子凉凉的，而海水却很暖和．六、计算题（16分）解答应写出必要的文字说明、主要公式和重要演算步骤．25．解：（1）煤气的质量m煤气=0.5kg，这些煤气完全燃烧放出的热量：Q放=m煤气q=0.5kg×4.2×107J/kg=2.1×107J；（2）水的体积：V=50L=50dm3=0.05m3，由ρ=m/v得水的质量：m=ρV=1×103kg/m3×0.05m3=50kg，水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×50kg×（40℃-20℃）=4.2×106J；（3）燃气灶烧水的效率：答：（1）0.5kg煤气完全燃烧放出的热量为2.1×107J；（2）水吸收的热量为4.2×106J；（3）燃气灶烧水的效率为20%．26．解：（1）由图可知：电流表A1串联在干路上，所以测的是干路电流，电流表A2与L2串联，测的是通过L2的电流．（2）因为电流表A1测量的是干路电流，电流表A2测量的L2是电流，干路电流大于支路电流．所以电流表A1选的是0～3A的量程，分度值是0.1A，读数是1.5A；电流表A2选的是0～0.6A 的量程，分度值是0.02A，读数是0.5A；所以电灯L1中的电流I1=I-I2=1.5A-0.5A=1A．答：（1）电流表A1测量的是干路电流，电流表A2测量的L2是电流；（2）电流表A1的读数是1.5A；电流表A2的读数是0.5A；电灯L1中的电流为1A．27．解：从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和，则灯L1两端电压为10V-2V=8V．答：①电源电压是10V；②灯泡L1和L2的电压分别8V、2V；七、实验题（29分）28．解：（1）（2）观察表中所给数据：两种液体用相同的酒精灯加热，液体吸收热量的多少不同，加热时间不同．（3）分别用的水和煤油质量相同，初温和末温相同，即升高了相同的温度，两种液体的加热时间是不同的，说明在升高相同的温度的情况下，一定质量的液体吸收热量的多少与物质的种类有关．（4）质量相同的同种物质升高相同的温度，加热时间应该相同，本实验中第1组的加热时间明显偏长的原因可能是这两组使用的酒精灯火焰的大小不同．（5）由图乙所示实验可知，实验用同一烧杯用“水浴法”对水与煤油同时加热，该方案避免两次加热，用同一热源加热确保在相等时间内吸收的热量相等；故答案为：（1）完全相同；（2）加热时间；（3）在升高相同的温度的情况下，一定质量的液体吸收热量的多少与物质的种类有关；（4）第一组同学的酒精灯火焰较小；（5）确保相同时间吸收相同热量或节约燃料等．29．解：【进行实验与收集证据】宝宝同学根据电路图连接好实验电路，连接过程中，开关应该断开；检查电路无误后，开始实验；【评估】（1）利用相同的灯泡进行实验，得到的数据具有特殊性，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的小灯泡规格是相同的，因此得出的实验结论不具有普遍性和科学性；（2）分析玲玲同学的实验记录表格中数据可以看出，第三次的数据明显差别很大，所以这一次是错误的，干路电流表示数比支路电流表示数小，原因只有一种就是读数时看错量程了；（3）为了使实验结论更具科学性，普遍性，应该换用不同规格的灯泡再进行多次测量得出实验结论．故答案为：断开；（1）利用相同的灯泡进行实验；（2）3；读数时看错了量程；（3）应该再选用不同规格的灯泡进行多次实验得出结论．30．解：（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关；（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．。
2019-2020学年第一学期期中考试九年级物理答案
（5） 并联电路中干路电流等于各支路电流之和
（6） 0.4
23．（12 分） （1）（2 分）
（2）（1 分）右
（3）（1 分）大
（4）（1 分） 10Ω
（5） （2 分）否 灯泡的电阻随温度升高而变大
（6）步骤（2 分）：将滑片移至阻值最大处记下电流表的示数为 I1；将滑片移至阻值最
小处，记下电流表的示数为 I2
表达式：（1 分） I1 R0
Rx= I2-I1
（7）（2 分）保持不同电阻两端的电压相同 在电压一定时，通过导体的电流跟导体的电阻成反比
24．（5 分） （1）开关断开 （2）调零 （3）电流表直接接在电源两端了（或“电流表将两个灯泡短路”；或“其中某一灯泡
短路”等） （4）电流表正负接线柱接反了 （5）灯泡处断路
（2）再闭合开关 S1，电阻 R 和灯泡 L 并联
电流表示数的变化即电阻 R 中的电流 -----文字说明 1 分
则 R 的阻值是：R U 2V 20 -------3 分（公式 1 分、代数 1 分、结果 1 分） I 0.1A
通电 1min，定值电阻 R 消耗的电能是:
W UIt 2V 0.1A 60s 12J ------3 分（公式 1 分、过程 1 分、结果 1 分）

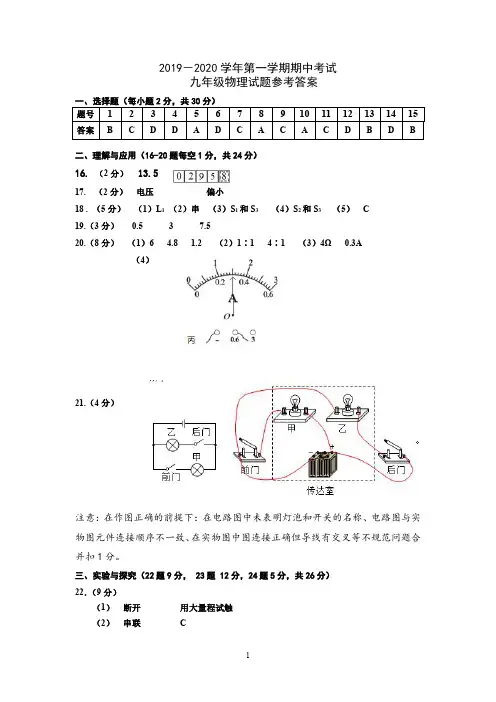

2019－2020 学年第一学期期中考试 九年级物理试题参考答案
一、选择题（每小题 2 分，共 30 分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案 B C D D A D C A C A C D B D B
二、理解与应用（16-20 题每空 1 分，共 24 分）
2
四、分析与计算（第 25 题 9 分，第 26 题 11 分，共 20 分）
鲁教版(五四学制)2019-2020学年初三物理第一学期期中考试试题及答案
2019-2020学年第一学期期中质量检测初三物理试卷一、选择题（1—13小题为单项选择题，每小题2分；14—16小题为多选题，每小题全部选对的得2分，选对但选不全的得1分，选错或不选的得0分，共32分）1．下列各式中表达正确的是A．7.2m=7.2×100=720cm． B．7.2m=7.2m×100=720cm．C．7.2m=7.2×100cm=720cm． D．7.2m=7.2m×100cm=720cm2．如图用厚刻尺测量木块的长度，其中正确的测量图是：3．若四次测量一本书的宽度记录为：12.38cm，12.36cm，12.38cm，12.37cm，则这本书宽度应记作 A．12.38cm． B．12.3725cm． C．12.36cm． D．12.37cm．4.下列关于物体运动的描述，以地面为参照物的是A.月亮躲进云里B.太阳从东方升起C.列车内的乘客看到树木后退D.观光电梯上的乘客看到地面远去5．一辆汽车在30min内行驶的路程为40km，某同学根据这两个数据做出了判断，正确的是A．该汽车一定作匀速直线运动 B．该汽车在这30min内的平均速度为80km/hC．在这30min内，该汽车上的速度表的指针始终指在80km/h的刻度上D．该汽车在1h内行驶的路程一定为80km6.根据匀速直线运动公式ｖ=ｓ/ｔ，可知A、速度跟路程成正比B、速度跟时间成反比C、速度不变，路程跟时间成正比 D. 以上说法都不对7.下列的实验和实例中，能说明声音的产生或传播条件的一组是①把发声的音叉放进水盆里看到溅出水花；②二胡发声时用手按住琴弦，琴声就消失了；③拿一张硬纸片，让它在木梳齿上划过，一次快些，一次慢些，比较两次的不同；④放在真空罩里的手机，当有来电时，只见指示灯闪烁，听不到铃声。
A、①②③B、①②④C、②③④D、①③④8．植树时，要想判断每行树栽的直不直，采用的办法是：人站在第一棵树的前面，如果后面的树都被第一棵树挡住，说明这行树栽直了，其原理是A．光的直线传播 B．光的反射现象 C．光的折射现象 D．光的漫反射现象9．下列现象中属于光的反射的是A、筷子斜插入水中，水下的部分看起来上折了B、注满水的游泳池，池底看起来变浅了C、人在阳光下，地面上出现影子D、在扬州瘦西湖的水中可看到白塔的倒影10．观赏水面风景照片时，总发现景物的“倒影”比本身暗一些，这是由于A．“倒影”比真实景物的清晰度差B．射向水面的光线有一部分折射入水中C．光线被反射掉一部分D．冲洗照片质量有问题11．如图所示，一只大熊猫正抱着一根竹子在镜前欣赏自己的像。
2019-2020学年九年级上学期期中考试物理试卷(五四学制)(解析版)
2019-2020学年九年级上学期期中考试物理试卷（五四学制）一、选择题（每题2分，共30分）1．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。
以下说法正确的是（）A．毛皮和橡胶棒摩擦的过程中创造了电子B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C．验电器的金属箔片张开是因为带了异种电荷D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移2．某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分。
在图中能实现这两部分各自独立工作的电路图是（）A．B．C．D．3．如图所示电路中，闭合开关S，用电压表测量L1两端电压的正确电路是（）A．B．C．D．4．如图所示是重庆一中物理兴趣小组的同学们设计的一种风力测量仪，电源电压恒定不变，是均匀电阻丝，金属丝（电阻忽赌不计）的上端固定在O点，下端系有一块型料片A，当风从左向右吹动塑料片时，金属丝向右摆动并与电阻线保持良好的接触。
图中仪表的示数随风力增大而增大的有（）A．①②B．③④C．②③D．②④5．如图所示电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大。
下列故障判断可能的是（）A．L1灯短路B．L2灯短路C．L1灯灯丝断开D．L2灯丝断开6．如图所示，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数不变C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大7．某型号天燃气泄漏检测仪器的电路如图甲所示，图甲中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路中电流变小D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变8．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。
期中综合素质评价 鲁科版物理九年级上册(五四制)
期中综合素质评价一、选择题(每题3分，共30分)1. 2023·济南期中生活中的静电，有的可以利用，有的需要防护，下列选项属于利用静电的是()A．复印时，让硒鼓带电吸引墨粉B．地毯中编织了细小的钢丝C．油罐车的尾部通常拖了一条铁链D．高楼顶部装上避雷针2．在探究电荷间相互作用规律的实验中，小红用毛皮摩擦过的橡胶棒靠近用丝绸摩擦过的玻璃棒，如图所示，发现玻璃棒被橡胶棒吸引，关于该实验，下列说法正确的是()A．实验中橡胶棒因得到了电子而带负电B．实验中橡胶棒带电是因为创造了电荷C．实验中与橡胶棒摩擦后的毛皮不带电D．该实验可以说明同种电荷会相互吸引3. 如图所示，当用毛皮摩擦过的橡胶棒接触一个带电的验电器的金属球时，验电器的两片金属箔先闭合后张开，下列说法正确的是()A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．验电器先带负电后带正电C．橡胶棒接触验电器时，验电器金属箔上的正电荷转移到了橡胶棒上D．在橡胶棒与验电器接触之前，橡胶棒带的电荷数比验电器多4．关于电流、电压和电阻的说法正确的是()A．电流是形成导体两端电压的原因B．通过同一导体的电流与这段导体两端的电压成正比C．将一段裸导线对折，导线的电阻变大D．根据R＝UI可知，当电阻两端的电压为零时，电阻也为零5. 2023·青岛期末北京冬奥会开幕式上，400名演员挥动的发光杆先发出绿光代表“绿草”，随后又发出白光组成“蒲公英”。
杆上有两个开关：一个总开关，另一个用来控制发出白光或绿光。
则如图所示的电路设计中能实现这个效果的是()6. 如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6 A，则()A．两灯是串联连接的B．通过L1的电流是0.5 AC．通过L2的电流是0.6 A D．干路电流是1.1 A7．2023·广州期末在如图所示的电路中，S闭合后下列各种情况不正确的是()A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲＋U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数大于丙表的示数8．小明按如图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。
2020九年级物理上学期期中试题(含解析) 鲁教版3
九年级物理上学期期中试题（含解析）鲁教版3一.单项选择（本题包括13小题，每题3分，共计39分，每题只有一个选项符合题意）1．下列事例中，能表明分子在不停地做无规则运动的是( )A．花开时，花香满园B．扫地时，灰尘四起C．刮风时，黄沙扑面D．下雨时，细雨飘飘2．如图所示是内燃机的四个冲程，其中属于压缩冲程的是( )A．B．C．D．3．水的比热容较大这一特点在日常生活中有广泛的应用．下列事例中不属于应用这一特点的是( )A．培育水稻秧苗时往稻田里灌水B．用水来冷却汽车发动机C．炎热的夏天，往室内地面上洒水降温D．冬天供暖时用水作循环液4．甲、乙两台汽油机，甲的效率比乙高，则( )A．甲每秒钟做的功比乙每秒钟做的功多B．甲消耗的汽油比乙消耗的汽油少C．消耗同样多的汽油，甲做的有用功比乙做的有用功多D．做同样多的有用功，甲消耗的汽油比乙消耗的汽油多5．关于电路的知识，下列说法中正确的是( )A．验电器的工作原理是异种电荷互相吸引B．只要电路闭合，即使电路中没有电源，电路中也一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的6．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是( )A．B．C．D．7．如图所示的电路，要使两个小灯泡L1，L2串联，应( ) A．断开开关S1，S2，闭合开关S3 B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3 D．断开开关S2，闭合开关S1，S38．如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光．在观察到小灯泡发光时，两金属夹之间接入的可能是( ) A．硬币或橡皮B．铅笔芯或硬币C．橡皮或塑料尺D．塑料尺或铅笔芯9．如图所示，在做“连接串联电路”的实验中，小宇同学闭合开关S后发现灯泡L1比L2亮，则( )A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断两灯的电流大小10．如图所示的电路中a、b是电表，闭合开关要使电灯发光，则( )A．a、b都是电流表B．a、b都是电压表C．a是电压表，b是电流表D．a是电流表，b是电压表11．如图所示，当开关S闭合后，电压表测出的电压是( ) A．灯L1两端的电压B．灯L2两端的电压C．灯L1和L2两端的总电压D．电源两端的电压12．如图所示，两盏相同的灯泡在电路闭合后都能正常发光，过一会儿，两盏灯都熄灭了，此时电路中电流表没有示数，但电压表有示数，则电路发生的故障可能是( )A．L1灯丝断了B．L2灯丝断了C．L1短路 D．L2短路13．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中( )A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小三、填空题（每空2分，共20分）B、灰尘四起是灰尘受力运动，并非分子的运动，不符合题意；C、黄沙扑面是黄沙颗粒受力运动的情况，并非分子运动，不符合题意；D、细雨不是分子，细雨飘飘属于物质的机械运动，不符合题意；故选A．【点评】由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现．2．如图所示是内燃机的四个冲程，其中属于压缩冲程的是( )A．B．C．D．【考点】内燃机的四个冲程．【专题】比热容、热机、热值．【分析】解决此题要结合内燃机的做功冲程特点和原理进行分析解答．【解答】解：A、图中的气门关闭，活塞上行，因此这是压缩冲程，符合题意；B、图中的进气门关闭，排气门打开，活塞上行，因此这是排气冲程，不符合题意；C、图中的气门关闭，活塞下行，因此这是做功冲程，不符合题意；D、图中的进气门打开，排气门关闭，活塞下行，因此这是吸气冲程，不符合题意．故选A．【点评】此题考查了汽油机的四个冲程，注意从活塞的运动方向和气门的关闭两方面判断．3．水的比热容较大这一特点在日常生活中有广泛的应用．下列事例中不属于应用这一特点的是( )A．培育水稻秧苗时往稻田里灌水B．用水来冷却汽车发动机C．炎热的夏天，往室内地面上洒水降温D．冬天供暖时用水作循环液【考点】水的比热容的特点及应用；汽化及汽化吸热的特点．【专题】应用题．【分析】对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；水分的蒸发会从周围吸热而降低周围环境的温度，即蒸发吸热．【解答】解：A、因为水的比热容较大，降低相同的温度，水放出的热量多，所以培育水稻秧苗时为了防冻，要向稻田里灌水，不符合题意，故A错；B、因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水来冷却汽车发动机，不符合题意，故B错；C、炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，不是利用水的比热容大的特点，符合题意，故C正确；D、因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天供暖时用水作循环液，不符合题意，故D错．故选C．【点评】本题考查了蒸发吸热、水的比热容大的特点的应用，应用所学知识，解释了实际问题，体现了新课标的要求，属于中考热点问题．4．甲、乙两台汽油机，甲的效率比乙高，则( )A．甲每秒钟做的功比乙每秒钟做的功多B．甲消耗的汽油比乙消耗的汽油少C．消耗同样多的汽油，甲做的有用功比乙做的有用功多D．做同样多的有用功，甲消耗的汽油比乙消耗的汽油多【考点】热机的效率．【分析】要解决此题，需要知道热机效率的概念．热机的效率是用来做有用功的能量与燃料完全燃烧放出的能量之比．【解答】解：热机的效率是用来做有用功的能量与燃料完全燃烧放出的能量之比．甲的效率高，则做同样多的有用功，甲消耗的油少；消耗同样多的油，甲做的有用功多．所以C正确，D错误．A将效率与功率混了，若甲的功率比乙高，则A正确．B缺少条件做同样的有用功，所以错误．故选C．【点评】此题主要考查了热机的效率，通过实例考查了对热机效率的理解．5．关于电路的知识，下列说法中正确的是( )A．验电器的工作原理是异种电荷互相吸引B．只要电路闭合，即使电路中没有电源，电路中也一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的【考点】验电器的原理及使用；有持续电流的条件；串联电路和并联电路的辨别．【专题】电流和电路．【分析】验电器的工作原理是同种电荷相互排斥；电路中有电源且电路闭合，电路中才会有电流；串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．【解答】解：A、验电器的工作原理是同种电荷相互排斥，故A 错误；B、电路闭合且电路中有电源，电路中才会有电流，故B错误；C、马路两旁的路灯，晚上同时亮早晨同时灭，但是它们互不影响，能独立工作，它们是并联的，故C错误；D、楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的，故D正确；故选D．【点评】本题考查了用电器的工作原理、电路形成电流的条件、路灯与声光控开关的连接方式，难度不大，是一道基础题，掌握基础知识即可正确解题．6．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是( )A．B．C．D．【考点】滑动变阻器的使用．【专题】基本仪器的使用专题．【分析】滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．【解答】解：A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故A错误；A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小【考点】欧姆定律；串联电路的电压规律；电路的动态分析．【专题】压轴题．【分析】电路的动态分析问题，是中考热点题型之一，首先要弄清电路的连接情况，定值电阻R1与滑动变阻器R2串联，V1测R1的电压，V2测R2的电压，然后根据欧姆定律来分析各表变化．【解答】解：方法一：滑动变阻器滑片自a向b移动的过程中，R2的电阻变大→电路的总电阻就变大→由于电源电压不变，导致电路中的总电流变小→电流表A示数变小→依据U1=IR1，R1不变，I变小，所以U1变小→电压表U1示数变小→依据U2=U﹣U1，电源电压U不变，U1变小，所以U2变大．方法二：串联电路中，即电压与电阻成正比，当滑动变阻器滑片自a向b移动的过程中，R2占总电阻的比例增大，分得电压也增大；R1占总电阻的比例减小，分得的电压也减小；电路中的电流随总电阻的增大而减小．故选D．【点评】电路的动态分析问题，解题之前要弄清：①看懂电路图，弄清各电表测量哪些用电器的哪些物理量；②弄清改变电阻的方法，利用滑动变阻器改变电阻还是利用开关改变电阻；解题方法有两种：方法①：按这样的顺序分析：局部电阻如何变化→总电阻如何变化→由于电源电压不变，导致电路中电流如何变化→依据U=IR分析不变的电阻两端的电压如何变化→依据U变化的电阻=U总﹣U不变的电阻分析变化的电阻两端的电压如何变化．方法②：串联电路中，即电压与电阻成正比，由此可知串联电路中按电阻的比例分配电压，电阻所点比例分数越大，分得的电压比例就越大．三、填空题（每空2分，共20分）14．飞机在万米高空飞行时，机舱外的温度低至﹣50℃，舱外气压比舱内气压低得多．要使舱内获得新鲜空气，必须用压缩机把新鲜空气从舱外压进舱内．在这个过程中，压缩机对空气做功，使【解答】解：“怒发冲冠”，这是因为人接触静电球时，人体是导体，电荷通过人体传到头发上，由于头发带同种电荷互相排斥而使头发竖起来．故答案为：导体；带同种电荷互相排斥．【点评】本题考查学生对导体的认识，还要知道同种电荷相互排斥，属物理规律的简单应用．17．定值电阻R1和R2串联在某电路中，已知R1：R2=2：1，则通过它们的电流之比是1：1，加在它们两端的电压之比是2：1．【考点】欧姆定律的应用．【专题】电路和欧姆定律．【分析】两电阻电阻串联时通过它们的电流相等，根据欧姆定律求出它们两端的电压之比．【解答】解：定值电阻R1和R2串联在某电路中时，因串联电路中各处的电流相等，所以，通过它们的电流之比为1：1；由I=可得，加在它们两端的电压之比：===．故答案为：1：1； 2：1．【点评】本题考查了串联电路的电流特点和欧姆定律的应用，是一道基础题目．18．教室中电风扇正常工作时电压为220V；对人体安全的电压是不大于36V；家里的电灯、电视、电冰箱等家用电器的连接方式是并联的（填“串联”或“并联”）．【考点】电压．【专题】电压和电阻．【分析】教室里风扇的电压是220V；不高于36V的电压对人体是安全的；并联的各电路元件互不影响，可以独立工作．【解答】解：教室中电风扇正常工作时电压为220V；对人体安全的电压是不高于36V；家里的电灯、电视、电冰箱等家用电器互不影响，能够独立工作，是并联的；故答案为：220；不高于36；并联．【点评】本题是一道基础题，熟练掌握基础知识即可正确解题．三、实验探究题：（第19题3分，第20题8分，21题14分，共25分．（4）由图乙可知，电流表的量程为0～15V，分度值为0.5V，示数U=4V，电流表的量程为0～0.6A，分度值为0.02A，示数I=0.4A，由I=可得，待测电阻的阻值R===10Ω；（5）第二次实验中电压表的示数小于第一次电压表的示数，由欧姆定律可知应减小电路中的电流，即滑片右移增大滑动变阻器接入电路中的电阻．故答案为：（1）如上图所示；（2）断开；（3）改变被测电阻两端的电压，达到多次测量，求平均值，减小误差的目的；（4）0.4；4；10；（5）右．【点评】本题考查了查找并改正电路图错误、实验的注意事项、电压表与电流表的读数、求电阻阻值等问题，是实验的常考问题，一定要掌握．六、计算题（22题8分，23题8分，共16分）22．燃气灶烧水时，把质量为2kg、初温为20℃的水加热到100℃，共燃烧了0.02m3天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×107J/m3．求：（1）水吸收的热量；（2）天然气完全燃烧放出的热量；（3）燃气灶烧水时的效率．【考点】热平衡方程的应用；能量利用效率；热量的计算．【专题】计算题；比热容、热机、热值．【分析】（1）知道水的质量、水的比热容和水的初温和末温，利用吸热公式求水吸收的热量；（2）知道天然气的体积和热值，利用Q放=Vq计算煤气完全燃烧放出的热量，（3）利用效率公式求燃气灶烧水的效率．【解答】解：（1）在此过程中，水吸收的热量：Q吸=c水m（t﹣t0 ）=4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×105J；（2）天然气完全燃烧放热：Q放=Vq=8.4×107J/m3×0.02m3=1.68×106J，（3）燃气灶烧水的效率：η=×100%=×100%=40%．答：（1）水吸收的热量为6.72×105J；（2）天然气完全燃烧放出的热量为1.68×106J；（3）燃气灶烧水时的效率为40%．【点评】本题考查了学生对吸热公式、燃料燃烧放热公式、效率公式的掌握和运用，因条件已给出，难度不大．23．小红用如图所示电路测量未知电阻R2的阻值．实验时，闭合S、S1，电压表的示数是12V：闭合S、断开S1，电压表的示数是8V．已知电阻R1为40Ω，电源电压保持不变，求：（1）电源电压．（2）S1断开时R2两端的电压．（3）被测电阻R2的阻值．【考点】欧姆定律的应用．【专题】计算题；欧姆定律．【分析】（1）当两个开关都闭合时，R2处于短路状态，电路中只有R1，电压表测电源的电压；（2）当开关S闭合、S1断开时，两电阻串联，电压表测R1两端的电压，根据串联电路的电压特点求出R2两端的电压；（3）根据欧姆定律和串联电路的电流特点求出的电流，利用欧姆定律求出R2的阻值．【解答】解：（1）当闭合S、S1时，R2处于短路状态，电路中只有R1，电压表测电源的电压，所以，电源的电压U=12V，（2）当闭合S、断开S1时，两电阻串联，电压表测R1两端的电压，由串联电路中总电压等于各分电压之和可知：R2两端的电压U2=U﹣U1=12V﹣8V=4V，（3）根据欧姆定律可得，电路中的电流：I1===0.2A；由于串联电路中各处的电流相等，则I=I2=I1=0.2A，根据欧姆定律可得，R2===20Ω．答：（1）电源电压为12V．（2）S1断开时R2两端的电压为4V．。
