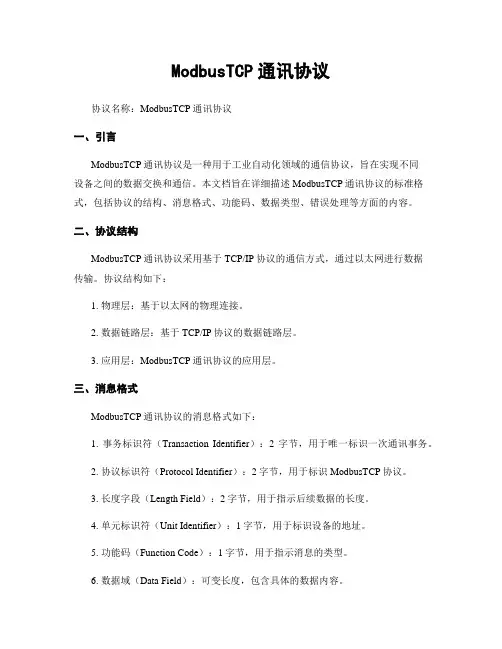

ModbusTCP通讯协议协议名称：ModbusTCP通讯协议一、引言ModbusTCP通讯协议是一种用于工业自动化领域的通信协议，旨在实现不同设备之间的数据交换和通信。
本文档旨在详细描述ModbusTCP通讯协议的标准格式，包括协议的结构、消息格式、功能码、数据类型、错误处理等方面的内容。
二、协议结构ModbusTCP通讯协议采用基于TCP/IP协议的通信方式，通过以太网进行数据传输。
协议结构如下：1. 物理层：基于以太网的物理连接。
2. 数据链路层：基于TCP/IP协议的数据链路层。
3. 应用层：ModbusTCP通讯协议的应用层。
三、消息格式ModbusTCP通讯协议的消息格式如下：1. 事务标识符（Transaction Identifier）：2字节，用于唯一标识一次通讯事务。
2. 协议标识符（Protocol Identifier）：2字节，用于标识ModbusTCP协议。
3. 长度字段（Length Field）：2字节，用于指示后续数据的长度。
4. 单元标识符（Unit Identifier）：1字节，用于标识设备的地址。
5. 功能码（Function Code）：1字节，用于指示消息的类型。
6. 数据域（Data Field）：可变长度，包含具体的数据内容。
7. CRC校验（CRC Checksum）：2字节，用于校验消息的完整性。
四、功能码ModbusTCP通讯协议定义了一系列功能码，用于指示消息的类型和操作。
常用的功能码包括：1. 读取线圈状态（Read Coils）：用于读取设备的线圈状态。
2. 读取输入状态（Read Discrete Inputs）：用于读取设备的输入状态。
3. 读取保持寄存器（Read Holding Registers）：用于读取设备的保持寄存器。
4. 读取输入寄存器（Read Input Registers）：用于读取设备的输入寄存器。
5. 写单个线圈（Write Single Coil）：用于写入设备的单个线圈状态。
modbus通讯协议模板
Modbus通讯协议是一种在工业领域广泛使用的通信协议，用于在设备之间传输数据。
Modbus协议有多个变体，包括Modbus RTU（串行通信）和Modbus TCP（基于TCP/IP的通信）。
以下是一个简单的Modbus通讯协议模板，供参考：Modbus RTU 通讯协议模板：1. 起始符：Modbus RTU通讯以一帧二进制数据开始。
在串行通信中，通常使用起始符标志通讯的开始。
常见的起始符是11位的空闲时间。
2. 设备地址：Modbus RTU协议中，每个设备都有一个唯一的地址。
设备通过地址来区分通信的目标。
3. 功能码：描述要执行的操作的功能码。
常见功能码包括读取保持寄存器、写入单个寄存器、读取输入寄存器等。
4. 数据：数据字段包含读取或写入的数据。
数据的格式取决于功能码和具体的操作。
5. CRC 校验：使用CRC （循环冗余校验）进行数据校验，以确保通讯的完整性。
CRC通常包括两个字节。
6. 停止位：在Modbus RTU通讯中，停止位表示一个数据帧的结束。
通常有一个停止位。
Modbus TCP 通讯协议模板：1. Modbus TCP 头部：Modbus TCP通讯以TCP/IP帧开始。
头部包含源端口、目标端口等信息。
2. Modbus TCP 协议标识符：标识TCP报文中的Modbus协议。
通常为0。
3. 长度字段：描述Modbus数据的长度，以字节为单位。
4. 设备地址：Modbus TCP中，设备地址也包含在TCP报文的数据字段中。
5. 功能码：描述要执行的操作的功能码，与Modbus RTU相同。
6. 数据：数据字段包含读取或写入的数据。
数据的格式取决于功能码和具体的操作。
7. CRC 或校验字段：在Modbus TCP中，通常使用CRC或其他校验方法来确保通讯的完整性。
这是一个简化的模板，实际的Modbus通讯可能会涉及更多的细节和特定的实现。
使用Modbus协议时，请根据具体情况参考Modbus协议规范和设备文档。
ModbusTCP通讯协议
ModbusTCP通讯协议协议名称：ModbusTCP通讯协议一、引言ModbusTCP通讯协议是一种基于TCP/IP网络的通讯协议，用于实现工业自动化系统中不同设备之间的数据交换。
本协议旨在规范ModbusTCP通讯协议的数据格式、通讯方式和错误处理等方面的内容，以确保通讯的稳定性和可靠性。
二、术语定义1. ModbusTCP：基于TCP/IP网络的Modbus通讯协议。
2. 客户端：发起通讯请求的设备。
3. 服务器：响应客户端请求的设备。
4. 数据单元标识符（Unit Identifier）：用于识别不同设备的标识符。
5. 功能码（Function Code）：用于定义通讯请求的操作类型。
6. 寄存器（Register）：用于存储和传输数据的内存单元。
三、通讯格式1. 数据帧格式ModbusTCP通讯协议使用TCP/IP网络进行数据传输，通讯数据帧格式如下：| 事务标识符 | 协议标识符 | 长度字段 | 单元标识符 | 功能码 | 数据域 | CRC校验|其中，事务标识符用于标识一次通讯事务，协议标识符用于识别Modbus协议，长度字段表示数据域的字节数，单元标识符用于识别设备，功能码用于定义通讯请求的操作类型，数据域用于存储通讯数据，CRC校验用于验证数据的完整性。
2. 功能码定义ModbusTCP通讯协议定义了一系列功能码，用于不同类型的通讯请求。
以下是常用的功能码及其对应的操作类型：- 读取线圈状态（Read Coil Status）：读取指定线圈的状态。
- 读取输入状态（Read Input Status）：读取指定输入的状态。
- 读取保持寄存器（Read Holding Registers）：读取指定保持寄存器的值。
- 读取输入寄存器（Read Input Registers）：读取指定输入寄存器的值。
- 写单个线圈（Write Single Coil）：设置指定线圈的状态。
- 写单个寄存器（Write Single Register）：设置指定寄存器的值。
ModbusTCP通讯协议
ModbusTCP通讯协议协议名称：Modbus TCP通讯协议一、引言Modbus TCP通讯协议是一种基于TCP/IP网络的通讯协议，用于在工业自动化领域中实现设备之间的数据交换。
本协议旨在确保设备之间的可靠通讯和数据传输，提供灵活的数据读写功能，并保证通讯的安全性和稳定性。
二、协议概述1. 协议目标本协议的目标是定义一种通用的通讯方式，使得不同厂商的设备能够通过TCP/IP网络进行数据交换和控制。
通过使用标准的Modbus TCP协议，可以实现设备之间的互操作性和兼容性。
2. 协议特点（1）基于TCP/IP协议：采用TCP/IP作为底层通讯协议，提供可靠的数据传输和连接管理功能。
（2）简单易用：协议设计简单明了，易于理解和实现。
（3）高效性：采用二进制数据传输方式，有效利用网络带宽。
（4）灵活性：支持多种数据类型和数据格式，满足不同应用场景的需求。
（5）安全性：提供数据加密和身份验证机制，确保通讯的安全性。
三、协议结构1. 帧格式Modbus TCP协议采用如下的帧格式：（1）事务标识符（2字节）：用于标识一次通讯的唯一性。
（2）协议标识符（2字节）：用于标识协议类型，固定为0x0000。
（3）长度字段（2字节）：指示后续数据的长度。
（4）单元标识符（1字节）：用于标识设备的地址。
（5）功能码（1字节）：指示所执行的功能。
（6）数据域（可变长度）：包含具体的数据内容。
2. 功能码Modbus TCP协议定义了一系列功能码，用于实现不同的数据读写操作。
常用的功能码包括：（1）读取线圈状态（功能码0x01）：用于读取设备的开关量状态。
（2）读取输入状态（功能码0x02）：用于读取设备的输入状态。
（3）读取保持寄存器（功能码0x03）：用于读取设备的模拟量数据。
（4）读取输入寄存器（功能码0x04）：用于读取设备的输入寄存器数据。
（5）写单个线圈（功能码0x05）：用于控制设备的开关量状态。
（6）写单个保持寄存器（功能码0x06）：用于写入设备的模拟量数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Modbus TCP通讯协议一、适用范围及默认规范此Modbus TCP协议适用于EIO、ADC系列产品。
协议中所有数值如无特殊说明，均为16进制。
Modbus浮点数为标准的IEEE格式，Modbus 32位长整数据为4字节无符号整数（unisigned long）组态软件支持此Modbus TCP协议，可以直接使用。
二、读开关量输入1.功能码、寄存器地址、偏移功能码：01地址：两个地址，分别用于读入全部开关量状态或单独读一路开关量输入状态。
描述如下。
[0A]--读全部开关量输入状态。
[3C]--读第1路开关量输入状态，递增1为下一路，如3D为第二路。
以此类推。
地址偏移：可为任意值，建议为0000。
在使用组态软件时，正确填写地址，地址偏移填写任意值即可。
2.Modbus TCP格式（网口）读全部开关量输入状态发送报文：[0000000000] [06] [01] [01] [000A] [0001]读第1路开关量输入状态发送报文：[0000000000] [06] [01] [01] [003C] [0000][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
使用组态软件时，自动设置。
[06]：剩余数据长度，说明还剩6个字节等待接收。
使用组态软件时，自动设置。
[01]：子设备ID。
Modbus TCP忽略。
[01]：Modbus TCP 功能码01[00 0A]或[00 3C]：寄存器地址，高位字节在前，低位字节在后。
[00 00]：寄存器地址偏移，设备忽略此数据，只设置寄存器地址即可工作，设置成0000即可。
读全部开关量输入状态应答报文：[00 00 00 00 00] [04] [01] [01] [01] [42]读一路开关量输入状态应答报文：[00 00 00 00 00] [04] [01] [01] [01] [01][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
使用组态软件时，自动设置。
[04]：剩余数据长度，说明还剩4个字节等待接收。
使用组态软件时，自动设置。
[01]：子设备ID。
Modbus TCP忽略。
[01]：Modbus TCP 功能码01[01]：返回字节数，1个字节的8个bit对应8路输入，接通/低电平时，对应的bit 置1，否则置0。
8路输入设备返回01，16路输入设备返回02，以此类推。
[42]或[01]：对于读全部开关量输入状态报文，此处为开关量输入状态字节，bit0对应input1，接通/低电平为1，否则为0。
此处为0100 0010，说明Input2、Input7为接通或低电平状态。
其他为断开或高电平状态。
对于读一路开关量输入状态报文，此字节为01说明为接通/低电平状态，00为断开/高电平状态。
三、读模拟量、温湿度输入（保持寄存器）1.功能码、寄存器地址、偏移功能码：03地址：不同类型及格式的模量输入，具体描述如下。
[29]--读温湿度及传感器状态，特殊编程格式，不支持组态软件。
[2A]--读温度值，地址偏移可以为任意值，建议设置为0000。
标准Modbus浮点数格式，支持组态软件。
[2B]--读湿度，地址偏移可以为任意值，建议设置为0000。
标准Modbus浮点数格式，支持组态软件，[2C]--读露点，地址偏移可以为任意值，建议设置为0000。
标准Modbus浮点数格式，支持组态软件。
[46]--读模指定路数的模数通道值，地址偏移指出要读取的几路输入，最小为1，最大为设备支持的模数输入路数。
标准Modbus浮点数格式，支持组态软件。
[47]--一次读取全部输入通道的模数值，地址偏移为任意值，建议设置为0000，标准Modbus浮点数格式，支持组态软件。
[50]--读第1路模数值，递增1（如51）为第2路，以此类推最大为50+设备最大模拟量输入路数，地址偏移为任意值，建议设置为0000。
标准Modbus浮点数格式，支持组态软件。
地址偏移：参照寄存器说明设置。
2.Modbus TCP格式（网口）读专用格式温湿度输入发送报文：[0000000000][06][01][03][0029][0001]读标准格式温度输入发送报文：[0000000000][06][01][03][002A][0000]读第1路模拟量输入发送报文：[0000000000][06][01][03][0050][0000]一次读2路模拟量输入发送报文：[0000000000][06][01][03][0046][0002]一次读所有模拟量输入发送报文：[0000000000][06][01][03][0047][0000][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
使用组态软件时，自动设置。
[06]：剩余数据长度，说明整个报文还剩6个字节。
使用组态软件时，自动设置。
[01]：子设备ID。
Modbus TCP忽略。
[03]：Modbus TCP 功能码03[0029]：寄存器地址，高位字节在前，低位字节在后。
参考寄存器地址说明。
[0000]：寄存器地址偏移，参考寄存器地址说明读专用格式温湿度输入应答报文：[0000000000][08] [01][03][05] [<1025><2A3B><00>]读标准格式温度输入应答报文：[0000000000][07][01][03][04][412828F4]读第1路模拟量输入应答报文：[0000000000][07][01][03][04][00040879]读2路模拟量输入应答报文：[0000000000][0B][01][03][08][000408C6][00079F2C]读所有模拟量输入应答报文：[0000000000][0F][01][03][0C][0004077D][00079FF4][00000773][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
使用组态软件时，自动设置。
[08]：剩余数据长度，此处说明还剩8个字节等待接收。
使用组态软件时，自动设置。
0B还剩11个字节，0F还剩15个字节。
[01]：子设备ID。
Modbus TCP忽略。
[03]：Modbus TCP 功能码03[05]：结果数据长度，由发送报文的寄存器地址决定。
例如，05为5个有效数据字节。
04为4个字节，一个模数通道或标准浮点数（温湿度）值用4个字节，所以返回1个通道值用4个字节。
08为2个通道模数值8个字节。
[<1025><2A3B><00>]、[412828F4]或[00040879]：温湿度或模数值。
描述如下。
[<1025><2A3B><00>]：非标准格式温湿度值。
<1025>第1个字节为温度整数，第2个字节为温度小数。
温度整数为10，小数为25，温度值为：16.37摄氏度。
<2A3B>第1个字节为湿度整数，第2个字节为湿度小数。
湿度整数为2A，小数为3B，湿度值为42.56%。
<00>传感器状态字节：0-传感器正常，温湿度值有效。
其他值为传感器错误，温湿度值无效。
[412828F4]：温度、湿度、露点数据，Modbus浮点数格式。
[00040879]：模数采样结果值，Modbus 32位长整数据。
四、单独设置一个开关量/TTL输出状态1.功能码、寄存器地址、偏移功能码：05地址：1E至1E加设备最大输出路数（0起），例如第1路为1E，第8路为25。
地址偏移：此功能码不需要地址偏移。
控制数据：FF00-接通或为低电平，0000-断开或高电平2.Modbus TCP格式（网口）设置第8路输出为接通或TTL为低电平报文：[00 00 00 00 00][06][01][05][0025][FF00][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
使用组态软件时，自动设置。
[06]：剩余数据长度，说明整个报文还剩6个字节。
使用组态软件时，自动设置。
[01]：子设备ID。
Modbus TCP忽略。
[05]：Modbus TCP 功能码05[0025]：寄存器地址，高位字节在前，低位字节在后。
第8路=1E+07=25[FF00]：将第8路输出设置为接通或低电平。
0000为断开或高电平。
如果设备正确执行了指令，将原样返回接收到的报文，应答报文：[00 00 00 00 00][06][01][05][0025][FF00]五、设置多个开关量/TTL输出状态1.功能码、寄存器地址、地址偏移功能码：0F地址：64控制路数（地址偏移）：1至最大路数的输出2.Modbus TCP格式（网口）设置全部8路输出为接通/设置TTL为低电平报文：[0000000000][08][01][0F][0064][0008][01][FF][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
使用组态软件时，自动设置。
[08]：剩余数据长度，说明整个报文还剩8个字节。
使用组态软件时，自动设置。
[01]：子设备ID。
Modbus TCP忽略。
[0F]：Modbus TCP 功能码0F[0064]：寄存器地址，高位字节在前，低位字节在后。
[0008]：同时设置8路输出状态。
[01]：控制数据字节个数[FF]：控制数据字节，1个字节控制8路输出，字节中置1位对应的开关量输出将控制为接通或低电平状态。
如bit0=1，Outuput1为接通或低电平状态。
FF为设置所有8个通道全部接通或低电平状态。
如果设备正确执行了指令，将原样返回接收到的报文，应答报文：[0000000000][08][01][0F][0064][0008][01][FF]六、读开关量输出状态1.功能码、寄存器地址、偏移此报文使用第一节的01功能码，地址不同。
功能码：01地址：64 地址偏移：小于最大输出路数即可，建议为0000。
在使用组态软件时，正确填写地址，地址偏移填写任意值即可。
2.Modbus TCP格式（网口）读开关量输入发送报文：[0000000000][06][01][01][0064][0000][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
使用组态软件时，自动设置。
[06]：剩余数据长度，说明还剩6个字节等待接收。
使用组态软件时，自动设置。
[01]：子设备ID。
Modbus TCP忽略。
[01]：Modbus TCP 功能码01[00 64]：寄存器地址，高位字节在前，低位字节在后。
[00 00]：为00设备应答报文：[00 00 00 00 00 04 01 01 01 D5][00 00 00 00 00]：Modbus TCP报文头，简化为全0即可。
