MODBUS协议功能码及报文解析-485功能码MODBUS 协议功能码及报文解析 485 功能码在工业自动化控制领域,MODBUS 协议是一种广泛应用的通信协议。

它为不同设备之间的数据交换提供了一种标准化的方式,使得各种智能设备能够高效、准确地进行通信。

其中,485 功能码在MODBUS 协议中扮演着重要的角色。

MODBUS 协议最初由 Modicon 公司在 1979 年发明,如今已经成为工业领域通信的事实标准。

它具有简单、开放、易于实现等优点,支持多种物理层介质,如串口(RS232、RS485 等)和以太网。

在 MODBUS 协议中,功能码用于定义具体的操作类型。

常见的485 功能码包括读取线圈状态(功能码 01)、读取离散输入状态(功能码 02)、读取保持寄存器(功能码 03)、读取输入寄存器(功能码04)、写入单个线圈(功能码 05)、写入单个寄存器(功能码 06)、写入多个线圈(功能码 15)以及写入多个寄存器(功能码 16)等。

我们先来看看读取线圈状态(功能码 01)。

这个功能码主要用于读取从设备的离散输出(如继电器的开关状态)。

主设备向从设备发送包含功能码 01、起始地址、线圈数量等信息的请求报文。

从设备接收到请求后,根据指定的地址和数量,返回相应线圈的状态(0 表示关,1 表示开)。

读取离散输入状态(功能码 02)与功能码 01 类似,但它读取的是离散输入(如传感器的状态),这些输入的值通常只能被读取,不能被修改。

读取保持寄存器(功能码 03)用于获取从设备中的保持寄存器的值。

保持寄存器通常用于存储可读写的参数、配置信息或测量数据等。

读取输入寄存器(功能码 04)则用于读取从设备中的输入寄存器的值。

输入寄存器通常存储只读的测量值或状态信息。

接下来是写入操作的功能码。

写入单个线圈(功能码 05)可以将指定的线圈设置为 0 或 1,实现对单个离散输出的控制。

写入单个寄存器(功能码 06)用于向指定的保持寄存器写入一个16 位的值,以修改设备的参数或配置。

MODBUS协议(功能码及报文解析)

MODBUS协议(功能码及报文解析)

MODBUS协议Modbus是一种串行通信协议,是Modicon于1979年,为使用可编程逻辑控制器(PLC)而发表的。

事实上,它已经成为工业领域通信协议标准,并且现在是工业电子设备之间相当常用的连接方式。

M odbus比其他通信协议使用的更广泛的主要原因有:公开发表并且无版税要求相对容易的工业网络部署对供应商来说,修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信,举个例子,一个由测量温度和湿度的装置,并且将结果发送给计算机。

在数据采集与监视控制系统(SCADA)中,Modbus通常用来连接监控计算机和remote terminal unit (RTU)。

Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。

大多数Modbus设备通信通过串口EIA-485物理层进行[1]。

对于串行连接,存在两个变种,它们在数值数据表示不同和协议细节上略有不同。

Modbus RTU是一种紧凑的,采用二进制表示数据的方式,Modbus ASCII是一种人类可读的,冗长的表示方式。

这两个变种都使用串行通讯(serial communication)方式。

RTU格式后续的命令/数据带有循环冗余校验的校验和,而ASCII格式采用纵向冗余校验的校验和。

被配置为RTU变种的节点不会和设置为ASCII变种的节点通信,反之亦然。

对于通过TCP/IP(例如以太网)的连接,存在多个Modbus/TCP 变种,这种方式不需要校验和的计算。

对于所有的这三种通信协议在数据模型和功能调用上都是相同的,只有封装方式是不同的。

Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+),不过此协定是Modicon专有的,和 Modbus不同。

它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。

它使用1Mbit/s的双绞线,并且每个节点都有转换隔离装置,是一种采用转换/边缘触发而不是电压/水平触发的装置。

MODBUS协议详情(功能码及报文解析汇报)-485功能码

MODBUS协议详情(功能码及报文解析汇报)-485功能码

MODBUS协议Modbus是一种串行通信协议,是Modicon于1979年,为使用可编程逻辑控制器(PLC)而发表的。

事实上,它已经成为工业领域通信协议标准,并且现在是工业电子设备之间相当常用的连接方式。

M odbus比其他通信协议使用的更广泛的主要原因有:公开发表并且无版税要求相对容易的工业网络部署对供应商来说,修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信,举个例子,一个由测量温度和湿度的装置,并且将结果发送给计算机。

在数据采集与监视控制系统(SCADA)中,Modbus通常用来连接监控计算机和remote terminal unit (RTU)。

Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。

大多数Modbus设备通信通过串口EIA-485物理层进行[1]。

对于串行连接,存在两个变种,它们在数值数据表示不同和协议细节上略有不同。

Modbus RTU是一种紧凑的,采用二进制表示数据的方式,Modbus ASCII是一种人类可读的,冗长的表示方式。

这两个变种都使用串行通讯(serial communication)方式。

RTU格式后续的命令/数据带有循环冗余校验的校验和,而ASCII格式采用纵向冗余校验的校验和。

被配置为RTU变种的节点不会和设置为ASCII变种的节点通信,反之亦然。

对于通过TCP/IP(例如以太网)的连接,存在多个Modbus/TCP 变种,这种方式不需要校验和的计算。

对于所有的这三种通信协议在数据模型和功能调用上都是相同的,只有封装方式是不同的。

Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+),不过此协定是Modicon专有的,和 Modbus不同。

它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。

它使用1Mbit/s的双绞线,并且每个节点都有转换隔离装置,是一种采用转换/边缘触发而不是电压/水平触发的装置。

MODBUS协议(功能码及报文解析)-485功能码

MODBUS协议(功能码及报文解析)-485功能码

Modbus是一种串行通信协议,是于1979年,为使用可编程逻辑控制器(PLC)而发表的。

事实上,它已经成为工业领域通信协议,并且现在是工业电子设备之间相当常用的连接方式。

Modbus比其他通信协议使用的更广泛的主要原因有:公开发表并且无版税要求相对容易的工业网络部署对供应商来说,修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信,举个例子,一个由测量温度和湿度的装置,并且将结果发送给计算机。

在数据采集与监视控制系统(SCA DA)中,Modbus通常用来连接监控计算机和remote terminal unit (RTU)。

Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。

大多数Modbus设备通信通过串口物理层进行。

对于串行连接,存在两个变种,它们在数值数据表示不同和协议细节上略有不同。

Modbus RTU是一种紧凑的,采用二进制表示数据的方式,Modbus ASCII是一种人类可读的,冗长的表示方式。

这两个变种都使用串行通讯(serial commun ication)方式。

RTU格式后续的命令/数据带有的校验和,而ASCII格式采用纵向冗余校验的校验和。

被配置为RTU变种的节点不会和设置为ASCII变种的节点通信,反之亦然。

对于通过(例如)的连接,存在多个Modbus/TCP变种,这种方式不需要校验和的计算。

对于所有的这三种通信协议在数据模型和功能调用上都是相同的,只有封装方式是不同的。

Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+),不过此协定是Modi con专有的,和 Modbus不同。

它需要一个专门的协处理器来处理类似的高速令牌旋转。

它使用1Mbit/s的,并且每个节点都有转换隔离装置,是一种采用转换/边缘触发而不是电压/水平触发的装置。

连接Modbus Plus到计算机需要特别的接口,通常是支持ISA(SA85),PCI或者PCMCIA总线的板卡。

MODBUS协议(功能码及报文解析)

MODBUS协议(功能码及报文解析)

MODBUS协议Modbus是一种串行通信协议,是Modicon于1979年,为使用可编程逻辑控制器(PLC)而发表的。

事实上,它已经成为工业领域通信协议标准,并且现在是工业电子设备之间相当常用的连接方式。

M odbus比其他通信协议使用的更广泛的主要原因有:公开发表并且无版税要求相对容易的工业网络部署对供应商来说,修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信,举个例子,一个由测量温度和湿度的装置,并且将结果发送给计算机。

在数据采集与监视控制系统(SCADA)中,Modbus通常用来连接监控计算机和remote terminal unit (RTU)。

Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。

大多数Modbus设备通信通过串口EIA-485物理层进行[1]。

对于串行连接,存在两个变种,它们在数值数据表示不同和协议细节上略有不同。

Modbus RTU是一种紧凑的,采用二进制表示数据的方式,Modbus ASCII是一种人类可读的,冗长的表示方式。

这两个变种都使用串行通讯(serial communication)方式。

RTU格式后续的命令/数据带有循环冗余校验的校验和,而ASCII格式采用纵向冗余校验的校验和。

被配置为RTU变种的节点不会和设置为ASCII变种的节点通信,反之亦然。

对于通过TCP/IP(例如以太网)的连接,存在多个Modbus/TCP 变种,这种方式不需要校验和的计算。

对于所有的这三种通信协议在数据模型和功能调用上都是相同的,只有封装方式是不同的。

Modbus 有一个扩展版本 Modbus Plus(Modbus+或者MB+),不过此协定是Modicon专有的,和 Modbus不同。

它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。

它使用1Mbit/s的双绞线,并且每个节点都有转换隔离装置,是一种采用转换/边缘触发而不是电压/水平触发的装置。

MODBUS协议功能码及报文解析-485功能码

MODBUS协议功能码及报文解析-485功能码

MODBUS协议功能码及报文解析-485功能码在工业自动化领域,通信协议就如同信息传递的“高速公路”,而MODBUS 协议便是其中一条重要的“主干道”。

今天,咱们就来深入聊聊 MODBUS 协议中的功能码以及与之相关的 485 功能码,搞清楚它们是如何工作的,以及怎样解析其中的报文。

MODBUS 协议是一种应用广泛的工业通信协议,其功能强大且易于实现。

在这个协议中,功能码起到了关键的作用,它们就像是不同的指令,告诉接收方要执行什么样的操作。

首先,咱们来看看常见的 MODBUS 功能码。

功能码 01 被称为“读线圈状态”,它允许主站读取从站设备中的离散输出线圈的状态,是还是否,开或者关。

功能码 02 则是“读离散输入状态”,用于获取离散输入的当前状态。

接着是功能码 03,也就是“读保持寄存器”。

这一功能码能让主站读取从站设备中的多个保持寄存器的值,这些寄存器通常存储着重要的模拟量数据或者配置信息。

然后是功能码 04,即“读输入寄存器”,它用于读取从站的输入寄存器中的数据。

功能码 05 是“写单个线圈”,主站可以通过它来控制从站设备中单个离散输出线圈的状态。

而功能码 06 则用于“写单个寄存器”,能够向从站的单个保持寄存器写入数据。

功能码 0F 叫做“写多个线圈”,可以一次性地对多个离散输出线圈进行写操作。

功能码 10 则是“写多个寄存器”,能同时向多个保持寄存器写入数据。

说完了常见的 MODBUS 功能码,咱们再把目光聚焦到 485 功能码上。

485 是一种常用的物理接口标准,在 MODBUS 协议的应用中十分常见。

在基于 485 接口的 MODBUS 通信中,报文的格式和内容有着严格的规定。

一个完整的 MODBUS 报文通常包括地址域、功能码域、数据域和校验域。

地址域用于标识通信中的从站设备,就好像是给每个从站都分配了一个“门牌号”。

功能码域则明确了本次通信要执行的具体操作。

数据域的内容则根据功能码的不同而有所变化。

MODBUS协议(功能码和报文解析)

MODBUS协议(功能码和报文解析)

MODBUS协议Modbus是一种串行通信协议,是Modicon于1979年,为使用可编程逻辑控制器(PLC)而发表的。

事实上,它已经成为工业领域通信协议标准,并且现在是工业电子设备之间相当常用的连接方式。

Modbus比其他通信协议使用的更广泛的主要原因有:公开发表并且无版税要求相对容易的工业网络部署对供应商来说,修改移动原生的位或字节没有很多限制Modbus允许多个设备连接在同一个网络上进行通信,举个例子,一个由测量温度和湿度的装置,并且将结果发送给计算机。

在数据采集与监视控制系统(SCADA)中,Modbus通常用来连接监控计算机和remote terminal unit (RTU)。

Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。

大多数Modbus设备通信通过串口EIA-485物理层进行[1]。

对于串行连接,存在两个变种,它们在数值数据表示不同和协议细节上略有不同。

Modbus RTU是一种紧凑的,采用二进制表示数据的方式,Modbus ASCII是一种人类可读的,冗长的表示方式。

这两个变种都使用串行通讯(serial communication)方式。

RTU 格式后续的命令/数据带有循环冗余校验的校验和,而ASCII格式采用纵向冗余校验的校验和。

被配置为RTU变种的节点不会和设置为ASCII变种的节点通信,反之亦然。

对于通过TCP/IP(例如以太网)的连接,存在多个Modbus/ TCP变种,这种方式不需要校验和的计算。

对于所有的这三种通信协议在数据模型和功能调用上都是相同的,只有封装方式是不同的。

Modbus 有一个扩展版本Modbus Plus(Modbus+或者MB +),不过此协定是Modicon专有的,和Modbus不同。

它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。

它使用1Mb it/s的双绞线,并且每个节点都有转换隔离装置,是一种采用转换/边缘触发而不是电压/水平触发的装置。

MODBUS协议(功能码及报文解析)-485功能码

MODBUS协议(功能码及报文解析)-485功能码

MODBUS协议(功能码及报文解析)-485功能码哎呀,这可是个大家伙啊!今天我们就来聊聊MODBUS协议里的485功能码。

说到这个,我可是费了好大劲才搞明白的。

咱们得知道什么是485功能码。

简单来说,它就是一种通信协议,用来让设备之间互相传输数据。

那为什么要用到485功能码呢?因为它可以实现串行通信,而且传输距离远,抗干扰能力强。

很多设备都会选择使用485功能码来进行通信。

485功能码有哪些种类呢?其实,根据功能的不同,它可以分为很多种。

比如说,我们常见的有读线圈、写单个线圈、读离散输入线圈、写单个线圈和读/写多个线圈等。

这些功能码都有各自的作用,比如读线圈就是用来读取设备的输入状态,而写单个线圈则是用来设置设备的输出状态。

485功能码就像是一个神奇的钥匙,可以打开设备之间的沟通之门。

我们来看看如何解析485功能码。

这可不是一件容易的事情,因为每个功能码都对应着一种特定的操作。

我们需要仔细研究每个功能码的含义,才能正确地解析它们。

不过,别担心,我已经给大家整理好了一份详细的解析表,只要按照表格上的指示进行操作,就能轻松地解析出485功能码了。

光知道485功能码还不够,我们还得学会如何使用它们。

这可不是一件简单的事,因为不同的功能码需要不同的参数来支持。

在使用485功能码之前,我们必须要了解清楚每个功能码的具体用法。

只有这样,我们才能确保设备之间的通信是正常进行的。

现在我们已经知道了485功能码的基本知识。

接下来的问题就是:如何将这些知识应用到实际工作中呢?这个问题可不好回答啊!因为每个人的工作环境和需求都是不一样的。

我们需要根据自己的实际情况来选择合适的485功能码。

只有这样,我们才能发挥出485功能码的最大作用。

485功能码虽然看起来挺复杂的,但只要我们用心去学,一定能够掌握它。

而且,随着科技的发展,越来越多的设备开始采用485功能码进行通信。

学会485功能码对我们来说可是非常重要的哦!希望这篇文章能帮助大家更好地理解485功能码,让你们的工作更加顺利!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

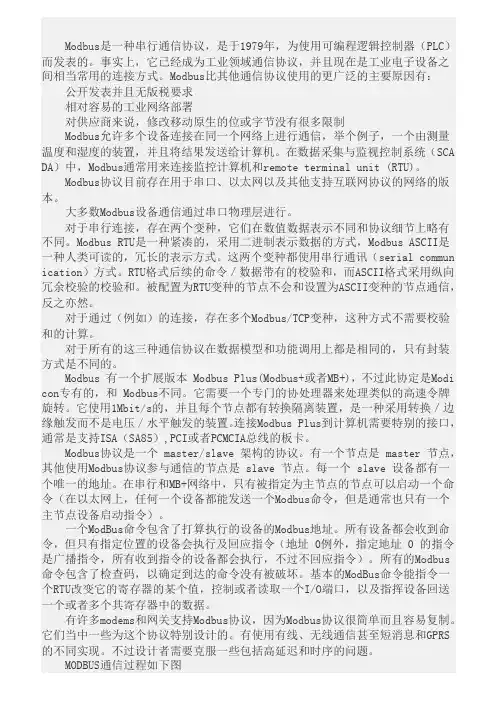

Modbus是一种串行通信协议,是于1979年,为使用可编程逻辑控制器(PLC)而发表的。
