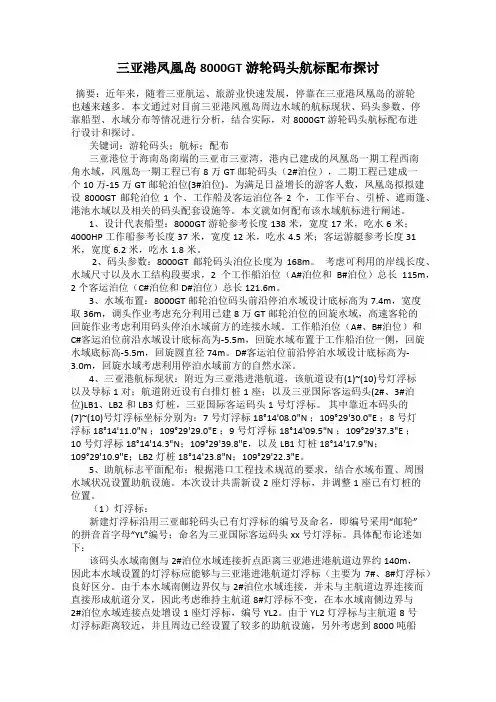

三亚港凤凰岛8000GT游轮码头航标配布探讨
三亚港凤凰岛8000GT游轮码头航标配布探讨
三亚港凤凰岛8000GT游轮码头航标配布探讨摘要：近年来，随着三亚航运、旅游业快速发展，停靠在三亚港凤凰岛的游轮也越来越多。
本文通过对目前三亚港凤凰岛周边水域的航标现状、码头参数、停靠船型、水域分布等情况进行分析，结合实际，对8000GT游轮码头航标配布进行设计和探讨。
关键词：游轮码头；航标；配布三亚港位于海南岛南端的三亚市三亚湾，港内已建成的凤凰岛一期工程西南角水域，凤凰岛一期工程已有8万GT邮轮码头（2#泊位），二期工程已建成一个10万-15万GT邮轮泊位(3#泊位)。
为满足日益增长的游客人数，凤凰岛拟拟建设8000GT邮轮泊位1个、工作船及客运泊位各2个，工作平台、引桥、遮雨篷、港池水域以及相关的码头配套设施等。
本文就如何配布该水域航标进行阐述。
1、设计代表船型：8000GT游轮参考长度138米，宽度17米，吃水6米；4000HP工作船参考长度37米，宽度12米，吃水4.5米；客运游艇参考长度31米，宽度6.2米，吃水1.8米。
2、码头参数：8000GT邮轮码头泊位长度为168m。
考虑可利用的岸线长度、水域尺寸以及水工结构段要求，2个工作船泊位（A#泊位和B#泊位）总长115m，2个客运泊位（C#泊位和D#泊位）总长121.6m。
3、水域布置：8000GT邮轮泊位码头前沿停泊水域设计底标高为7.4m，宽度取36m，调头作业考虑充分利用已建8万GT邮轮泊位的回旋水域，高速客轮的回旋作业考虑利用码头停泊水域前方的连接水域。
工作船泊位（A#、B#泊位）和C#客运泊位前沿水域设计底标高为-5.5m，回旋水域布置于工作船泊位一侧，回旋水域底标高-5.5m，回旋圆直径74m。
D#客运泊位前沿停泊水域设计底标高为-3.0m，回旋水域考虑利用停泊水域前方的自然水深。
4、三亚港航标现状：附近为三亚港进港航道，该航道设有(1)~(10)号灯浮标以及导标1对；航道附近设有白排灯桩1座；以及三亚国际客运码头(2#、3#泊位)LB1、LB2和LB3灯桩，三亚国际客运码头1号灯浮标。
关于航标配布问题的探讨
关于航标配布问题的探讨作者：王利文来源：《珠江水运》2012年第02期摘要：在优良的港口、水域、航道配布合理、完善、科学的航标系统，才能为进出港口船舶提供优质的航行服务。
在航标配布中，应当考虑五个方面：一是航标配布设计，不仅要“纸上谈兵”，更应注重实地考察；二是浮标的回旋半径不宜太大；三是航标位置与航道底边线距离合适；四是障碍物标示，采用“就地”或“就近”原则；五是转向点和航道交汇处标志有区别。
这样才能构成一个完善、合理、科学的助航系统，减少船舶安全航行事故，降低航标被撞的几率和航标管理成本。
关键词：航标配布合理性探讨1.引言优良的港口、水域、航道投入营运之前，需要配布合理、完善、科学的航标系统，才能为船舶进出港口提供优质的航行服务，保障船舶安全、经济航行，也能有效地避免航标被撞几率，具有极大的社会经济价值。
相反，一个欠完善、欠合理的航标系统，可能会给海上交通秩序带来混乱，导致船舶碰撞或搁浅事故发生，造成人命、财产、经济的巨大损失及海域环境严重污染。
本人在大型航标船舶从驾驶员工作三十多年，驾驶航标船舶进出珠江航道近千余次，在广东沿海各大港口、重要航道指挥抛设、维护航标达六千余座次，关于船舶航行对助航设施配布的需求有一定的认识和体会。
下面本人结合实际工作中所接触到的问题，从船舶驾驶人员的角度，对航标配布的几个问题进行探讨。
2.航标配布设计应注重实地考察对一个新建的港口、航道进行航标配布设计时，在图纸上作业、标注是很有必要的，这样能使设计直观明了。
但是，港口、水域、航道的实地考察也非常重要，是必不可少的工作环节。
因为“纸上谈兵”往往是理论化，忽略了诸多的实际问题。
航标设计人员和评审人员实地考察时需要重点关注以下因素：海上背景灯光强弱、颜色，船舶类型和数量，航道航行特点，船舶流量及流向，交错的水道，有小船横穿或斜穿主航道，日间和夜间海上环境的对比，有的航标日间适用，夜间不适用，有时则夜间适用日间不适用。

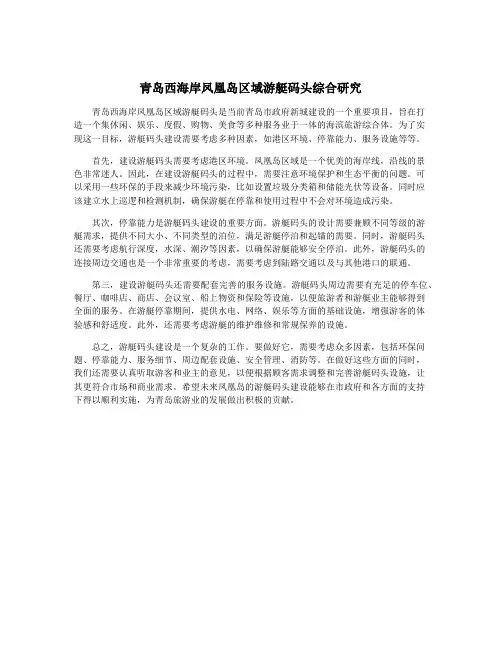

青岛西海岸凤凰岛区域游艇码头综合研究
青岛西海岸凤凰岛区域游艇码头综合研究青岛西海岸凤凰岛区域游艇码头是当前青岛市政府新城建设的一个重要项目，旨在打造一个集休闲、娱乐、度假、购物、美食等多种服务业于一体的海滨旅游综合体。
为了实现这一目标，游艇码头建设需要考虑多种因素，如港区环境、停靠能力、服务设施等等。
首先，建设游艇码头需要考虑港区环境。
凤凰岛区域是一个优美的海岸线，沿线的景色非常迷人。
因此，在建设游艇码头的过程中，需要注意环境保护和生态平衡的问题。
可以采用一些环保的手段来减少环境污染，比如设置垃圾分类箱和储能光伏等设备。
同时应该建立水上巡逻和检测机制，确保游艇在停靠和使用过程中不会对环境造成污染。
其次，停靠能力是游艇码头建设的重要方面。
游艇码头的设计需要兼顾不同等级的游艇需求，提供不同大小、不同类型的泊位，满足游艇停泊和起锚的需要。
同时，游艇码头还需要考虑航行深度，水深、潮汐等因素，以确保游艇能够安全停泊。
此外，游艇码头的连接周边交通也是一个非常重要的考虑，需要考虑到陆路交通以及与其他港口的联通。
第三，建设游艇码头还需要配套完善的服务设施。
游艇码头周边需要有充足的停车位、餐厅、咖啡店、商店、会议室、船上物资和保险等设施，以便旅游者和游艇业主能够得到全面的服务。
在游艇停靠期间，提供水电、网络、娱乐等方面的基础设施，增强游客的体验感和舒适度。
此外，还需要考虑游艇的维护维修和常规保养的设施。
总之，游艇码头建设是一个复杂的工作。
要做好它，需要考虑众多因素，包括环保问题、停靠能力、服务细节、周边配套设施、安全管理、消防等。
在做好这些方面的同时，我们还需要认真听取游客和业主的意见，以便根据顾客需求调整和完善游艇码头设施，让其更符合市场和商业需求。
希望未来凤凰岛的游艇码头建设能够在市政府和各方面的支持下得以顺利实施，为青岛旅游业的发展做出积极的贡献。

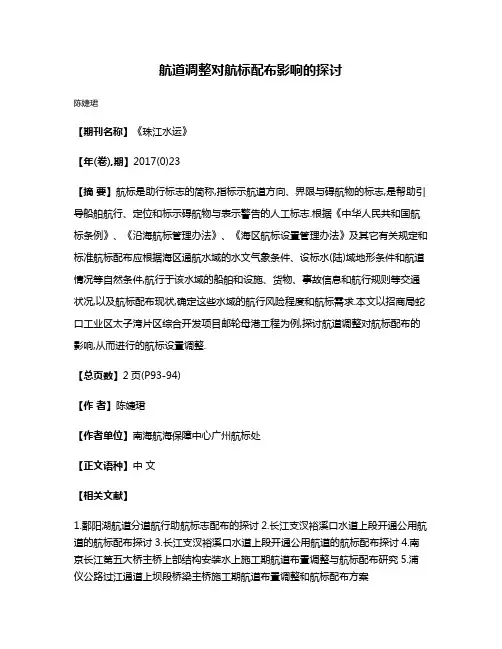

航道调整对航标配布影响的探讨
航道调整对航标配布影响的探讨
陈婕珺
【期刊名称】《珠江水运》
【年(卷),期】2017(0)23
【摘要】航标是助行标志的简称,指标示航道方向、界限与碍航物的标志,是帮助引导船舶航行、定位和标示碍航物与表示警告的人工标志.根据《中华人民共和国航标条例》、《沿海航标管理办法》、《海区航标设置管理办法》及其它有关规定和标准航标配布应根据海区通航水域的水文气象条件、设标水(陆)域地形条件和航道情况等自然条件,航行于该水域的船舶和设施、货物、事故信息和航行规则等交通状况,以及航标配布现状,确定这些水域的航行风险程度和航标需求.本文以招商局蛇口工业区太子湾片区综合开发项目邮轮母港工程为例,探讨航道调整对航标配布的影响,从而进行的航标设置调整.
【总页数】2页(P93-94)
【作者】陈婕珺
【作者单位】南海航海保障中心广州航标处
【正文语种】中文
【相关文献】
1.鄱阳湖航道分道航行助航标志配布的探讨
2.长江支汊裕溪口水道上段开通公用航道的航标配布探讨
3.长江支汊裕溪口水道上段开通公用航道的航标配布探讨
4.南京长江第五大桥主桥上部结构安装水上施工期航道布置调整与航标配布研究
5.浦仪公路过江通道上坝段桥梁主桥施工期航道布置调整和航标配布方案
因版权原因，仅展示原文概要，查看原文内容请购买。
三亚游艇码头邮轮发展规划与现状解析调研报告62PXX
学习改变命运,知 识创造未来
三亚游艇码头邮轮发展规划与现状解析调研报告62PXX
三亚半山半岛帆船港
学习改变命运,知 识创造未来
三亚游艇码头邮轮发展规划与现状解析调研报告62PXX
VOLVO环球帆船赛后还可以用来举办奥运会帆船、帆板比赛在内的各种大型国际赛事， 沃尔沃环球帆船赛经停港建设，是三亚半山半岛开发的有机组成部分，业主是三亚市政 府，代建单位为三亚鹿回头旅游区开发有限公司，帆船赛经停港采用海陆结合开发，延 伸入海地方通过打桩，没有涉及填海造地工程。
三亚游艇码头邮轮发展规划与现状解析调研报告62PXX
按照《规划》，近期将重点建设五大码头区。
阳光海岸情人港码头区：
功能定位为城市中心的公 共游艇码头和私人游艇码 头。规划容量为5000个 泊位。
南边海 公共游艇码头区
肖旗港游艇码头区：功能定位为私人游 艇码头、公共交通码头（来往东、西道 、海上观光、内河观光、进出鲁能新城 水系）和部分私人住宅泊位，规划将其 建成400个泊位的游艇俱乐部。
已建好的码头有鸿洲游艇会，泊位数 是600个，半山半岛帆船港码头，泊 位数是350个，亚龙湾瑞吉游艇会， 公共泊位150个，私人泊位15个。
学习改变命运,知 识创造未来
三亚游艇码头邮轮发展规划与现状解析调研报告62PXX
目前获得海域使用权的游艇码头仅此三家
2010
2011
2012
三亚鸿洲 游艇码头
三亚游艇码头邮轮发展规划与现状解析调研报告62PXX
由三亚市海洋与渔业局联合中国 城市规划设计院、NDA公司共同 编制的《三亚游艇产业及游艇码 头布局规划》（下称规划）通过 了专家以及三亚市促进游艇产业 发展委员会成员单位的评审。
探讨航标配布在海洋自然保护区标识中的应用
亚 国家 珊 瑚礁 自然 保护 区 ， 厦 门文 昌鱼 自 公 顷 （ 见 图１ ） 。 ２ ０ ０ ７ 年 国务 院批 准为 国家 然保 护 区等等 。
级 自然保护 区， 其保护对 象是热带常绿 ３ ． 国 内利用 航标 实 施 海洋 保护 区标 识 的
随 着 我 国 海 洋 航 运 经 济 的 蓬 勃 发 雨 矮 林 生 态 系统 及 其 野 生保 护 动 物 、 珊 案例
并 就 此 异 于 它们 祖 先 生 息 、 繁衍的 “ 乐土 ” 。 我 准 将 铜 鼓岭 周 边海 域 ３ ０ ６ ７ ￣ 顷 划 同 鼓 标 管 理 机 构 极 其 重视 此 项 工作 ， 国也 先后 设立了南麂 列 岛自然保护 区、 三 岭 自然 保 护 区 ， 使 保 护 区面 积 达 到 ４ ４ Ｏ Ｏ 开展 相应的航 标配 布研究工作 。
１ ． 前 言
来 加强海 洋保 护区保 护管 理工作 的
一
航 标 的存 在 与发 展 ， 对 于发 展 我 国
条重要途径 ， 也是环境保护对航
航 海保障事业， 使“ 航行更安全 ， 海洋更 Ｊ 标 提 出的 新 需求 。 下文 就 海 南铜 鼓
清洁 ”， 具 有现 实 的意 义 。 面 对人 类 社会 岭 国家 级海 上自然保护 区 的航 标 配
图１ 海 南铜 鼓岭 国 家级 自然保 护 区整 体 规 划 图
重要 命 题 。 从 二 十世 纪七 十 年代起 ， 一 些 ２ ＿ ｛ 同 鼓岭 海上自然 保护区的现状 发达 国家 率先设 立海洋 自然 保护 区， 为海 铜 鼓 岭 自然 保 护 区 的 总面 积
洋 生物 ， 尤 其 是 那 些不 堪 环 境 的 改 变而 为４ ４ ｋ ｍ 。 为加 强铜 鼓岭 周边 海域 珊瑚 礁 常巡查活动。 基于海南沿海海洋生态环境 面 临 灭顶 之灾 的物 种 ， 留下一片尽 可能 无 及 海洋生 物的保 护 ， 海 南省政 府 １ ９ ９ ９ 年批 保 护 对 航 标 工作 提 出的新 需 求 ， 辖 区航
三亚凤凰岛邮轮码头登船桥使用及改造
港口科技•科研与技革三亚风風岛邮給碭姜香船林使用及改造王万茂(三亚凤凰岛投资集团有限公司，海南三亚572000)摘要：针对三亚凤凰岛8万吨级栈桥式邮轮码头所使用的螺旋形回转走道登船桥在回 转走道形状不符合规定、走到坡度较长、总重量大等方面的缺点，并且为降低所设计的 方形回转登船桥与邮轮边上的阳台或救生艇发生碰幢的风险，设计一种三排走道并排 顺岸布置的矩形回转走道登船桥，通过对其底架和行走机构、回转走道、渡板长度及其 升降、收放系统的设计，达到减少登船桥在码头占地面积、降低工程造价的目的。
关键词：港口；码头；邮轮;登船桥：回转走道;顺岸0引言邮轮码头登船桥是在邮轮停靠码头期间供旅客和船员上下船的通道，旅客和船员通过登船桥的走道可以安全、舒适、方便、快捷地上下邮轮。
按照交通运输部发布的《邮轮码头设计规范》(JTS170-2015)和住建部发布的《无障碍设计规范》(GB50763—2012)，登船桥是从邮轮码头无障碍上下邮轮的必备设施。
在港口实际应用中，天津港、上海港、厦门港和香港港的邮轮码头较多使用直线走廊式登船桥和折返式登船桥31螺旋形回转走道登船桥根据三亚凤凰岛8万吨级栈桥式邮轮码头的码头宽度，直线走廊式登船桥和折返式登船桥无法安装使用。
因此，设计螺旋形回转走道登船桥，旅客和 船员从码头联廊进人螺旋形回转走道’在达到或接 近邮轮客舱门高度时通过邮轮舱门和回转走道之间 的渡板上下邮轮。
渡板的坡度随着潮位在变化，由于 需要考虑2 h旅客下船高峰时段尽可能不调整渡板 高度和坡度，在此期间渡板坡度要合规。
三亚凤凰岛 8万吨级邮轮码头螺旋形回转式登船桥实物见图1。
1.1螺旋形回转走道登船桥优点1.1.1占地面积小螺旋形回转走道设计走道内圈最大坡度比为图1三亚凤凰岛8万吨级邮轮码头螺旋形回转式登船桥1:8,走道每层设计高度为2.32 m，除走道面板和 走道龙骨外，走道净空高度为2.24 m，符合国家规 范规定，走道内圈每层的周长为2.32 m x8(坡度 比 1:8)=18.56m,直径为 18.56 m+ 3.1416=5.9 m,走道设计净宽为丨.5 m,走道外边的坡度比为8.9m x 3.1416 + 2.32 1:12,加上走道外边的边框和支撑立柱，回转走道占用码头宽度为9.1m,再加上 渡板升降依托的H型钢立柱断面0.2 m,占用码•42•头总宽度达到9.3 m。
三亚母港邮轮航线拓展建议
三亚母港邮轮航线拓展建议邮轮旅游市场潜力巨大，国家和海南省政府都高度重视海南邮轮旅游业的发展。
国内研究海南邮轮旅游的文献不多。
冯筱婧[1]在对西沙群岛邮轮旅游进行SWO分析之后，设计开发了6个旅游产品；焦芳芳[2] 针对我国母港邮轮航线单一的现状，提出开辟南海邮轮航线的建议；门达明[3] 提出邮轮旅游圈概念，并以海南省为基点阐述了“一路二湾三环”的南海邮轮旅游圈战略布局。
三亚凤凰岛作为我国西南沿海地区唯一的邮轮母港，仅开通了到越南和三沙的航线，其中受中越关系的影响，丽星邮轮公司取消了所有从三亚开往越南的母港航班，从香港地区经三亚开往越南的邮轮航班也大幅减少。
三亚母港邮轮航线开发迫在眉睫。
在此背景下，以母港邮轮航线设计为对象，分析南海邮轮旅游市场现状和消费者需求，探索符合市场需求的三亚母港邮轮航线，推动海南邮轮旅游产业的发展。
1 三亚邮轮旅游发展现状1.1 凤凰岛邮轮母港建设现状凤凰岛现有 1 个8 万吨级的国际邮轮码头，泊位长370 m，泊位设计水深10 m，航道长640 m，航道水深10 m，年旅客接待能力60 万人次。
二期规划建设 1 个10万吨级码头，2个15万吨级码头， 1 个22.5万吨级码头。
规划建设航道宽270 m，长m，航道水深11.9 m,泊位设计水深10 m。
总体配套项目建设预计花费70亿元。
二期工程4个码头和近50 hm2的填海工程计划于2016年8 月完工。
届时，三亚凤凰岛国际邮轮港将成为亚洲最大邮轮母港，能够停靠22.5 万吨级世界最大的邮轮，年旅客接待能力将达到200 万人次。
1.2 现有邮轮航线运营情况1.2.1 航次和旅客人数三亚凤凰岛国际邮轮港于2006 年建成全国第一座8 万吨级邮轮专用码头，通航8年多。
截至2015年3月18日，港口共接待国际邮轮460 艘次，进出港旅客人次，邮轮到港艘次全国第一，旅客进出港人次仅次于上海吴淞口邮轮港。
1.2.2 开通的航线开通的越南航线包括岘港？D三亚?D下龙湾、下龙湾？D三亚?D香港、香港？D三亚?D盖兰等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三亚港凤凰岛8000GT游轮码头航标配布探讨
发表时间：2016-11-22T09:29:05.763Z 来源：《基层建设》2016年18期作者：阮佳骁牛瑞娟钟辉
[导读] 近年来，随着三亚航运、旅游业快速发展，停靠在三亚港凤凰岛的游轮也越来越多。
海口航标处海南省海口市 570100
摘要：近年来，随着三亚航运、旅游业快速发展，停靠在三亚港凤凰岛的游轮也越来越多。
本文通过对目前三亚港凤凰岛周边水域的航标现状、码头参数、停靠船型、水域分布等情况进行分析，结合实际，对8000GT游轮码头航标配布进行设计和探讨。
关键词：游轮码头；航标；配布
三亚港位于海南岛南端的三亚市三亚湾，港内已建成的凤凰岛一期工程西南角水域，凤凰岛一期工程已有8万GT邮轮码头（2#泊位），二期工程已建成一个10万-15万GT邮轮泊位(3#泊位)。
为满足日益增长的游客人数，凤凰岛拟拟建设8000GT邮轮泊位1个、工作船及客运泊位各2个，工作平台、引桥、遮雨篷、港池水域以及相关的码头配套设施等。
本文就如何配布该水域航标进行阐述。
1、设计代表船型：8000GT游轮参考长度138米，宽度17米，吃水6米；4000HP工作船参考长度37米，宽度12米，吃水4.5米；客运游艇参考长度31米，宽度6.2米，吃水1.8米。
2、码头参数：8000GT邮轮码头泊位长度为168m。
考虑可利用的岸线长度、水域尺寸以及水工结构段要求，2个工作船泊位（A#泊位和B#泊位）总长115m，2个客运泊位（C#泊位和D#泊位）总长121.6m。
3、水域布置：8000GT邮轮泊位码头前沿停泊水域设计底标高为7.4m，宽度取36m，调头作业考虑充分利用已建8万GT邮轮泊位的回旋水域，高速客轮的回旋作业考虑利用码头停泊水域前方的连接水域。
工作船泊位（A#、B#泊位）和C#客运泊位前沿水域设计底标高
为-5.5m，回旋水域布置于工作船泊位一侧，回旋水域底标高-5.5m，回旋圆直径74m。
D#客运泊位前沿停泊水域设计底标高为-3.0m，回旋水域考虑利用停泊水域前方的自然水深。
4、三亚港航标现状：附近为三亚港进港航道，该航道设有(1)~(10)号灯浮标以及导标1对；航道附近设有白排灯桩1座；以及三亚国际客运码头(2#、3#泊位)LB1、LB2和LB3灯桩，三亚国际客运码头1号灯浮标。
其中靠近本码头的(7)~(10)号灯浮标坐标分别为：7号灯浮标18°14'08.0"N ；109°29'30.0"E ；8号灯浮标 18°14'11.0"N ；109°29'29.0"E ；9号灯浮标 18°14'09.5"N ；109°29'37.3"E ；10号灯浮标18°14'14.3"N；109°29'39.8"E，以及LB1灯桩 18°14'17.9"N；109°29'10.9"E；LB2灯桩 18°14'23.8"N；109°29'22.3"E。
5、助航标志平面配布：根据港口工程技术规范的要求，结合水域布置、周围水域状况设置助航设施。
本次设计共需新设2座灯浮标，并调整1座已有灯桩的位置。
（1）灯浮标：
新建灯浮标沿用三亚邮轮码头已有灯浮标的编号及命名，即编号采用“邮轮”的拼音首字母“YL”编号；命名为三亚国际客运码头xx号灯浮标。
具体配布论述如下：
该码头水域南侧与2#泊位水域连接折点距离三亚港进港航道边界约140m，因此本水域设置的灯浮标应能够与三亚港进港航道灯浮标（主要为7#、8#灯浮标）良好区分。
由于本水域南侧边界仅与2#泊位水域连接，并未与主航道边界连接而直接形成航道分叉，因此考虑维持主航道8#灯浮标不变，在本水域南侧边界与2#泊位水域连接点处增设1座灯浮标，编号YL2。
由于YL2灯浮标与主航道8号灯浮标距离较近，并且周边已经设置了较多的助航设施，另外考虑到8000吨船舶在2#泊位前方进行回旋掉头，船舶基本不会过于靠近本工程水域的东南侧边界；因此，将YL2号灯浮标设置为虚拟标，采用北方位标。
另外，本码头内侧的客运泊位及部分工作船泊位需从码头东侧水域绕行通过，转向进入码头内侧泊位，而码头东侧水域外的水深较浅；因此为标识本水域东侧边界，在水域东侧的折点处新设1座灯浮标，编号YL3；YL3灯浮标采用西方位标。
YL2灯浮标为虚拟标。
各新增灯浮标详细配布作用如下：YL2灯浮标：北方位标，虚拟标，设置在8万GT邮轮码头回旋水域与本工程水域东南侧边界的相接处，与YL3号标连线，标示东南侧水域边界。
YL3灯浮标：西方位标，设置在本工程水域东北侧边界线与东南侧边界相接处；与YL2号标连线，标示东南侧水域边界；同时指示东北侧水域边界。
各标志之间距离如下：YL2与YL3号标距离：300m。
（2）灯桩
由于本码头西侧端头进入了2#泊位回旋水域范围内，为保障2#泊位船舶回旋调头的安全，并标识本码头端头位置，需在本8000吨码头西侧端头设置灯桩1座。
由于2#泊位已设置2座灯桩（三亚国际客运码头LB1号和LB2号灯桩），为避免港区内存在过多的助航灯光，造成混淆，因此考虑将LB2号灯桩调整至本8000吨码头西侧端头。
LB2号灯桩调整位置后，在标识8000吨码头西侧端头的同时，也于LB1号灯桩共同标识2#泊位的水域范围，其在原位置的作用仍能保留。
LB2号灯桩仅调整位置，其他配置保持不变。
助航设施设计一览表
6、结束语
本文通过对目前三亚港凤凰岛8000GT游轮码头的航标配布进行设计，为后期码头投入使用，为游艇靠泊提供优质的导助航服务，进一步保障了游艇的航线安全。
参考文献：
[1]郭建国，王英志.港口水域航标配布的综合评判,大连海事大学 2000, 26(04):38-42。
