双进双出钢球磨煤机技术介绍
双进双出磨煤机学习资料
双进双出磨煤机学习资料双进双出磨煤机是一种煤粉制备设备，采用全闭式系统，具有高效节能、安全可靠、易于维护等特点。
本文将从磨煤机的工作原理、特点、技术参数、维护保养等方面介绍双进双出磨煤机的学习资料。
一、双进双出磨煤机的工作原理双进双出磨煤机主要包括进料系统、磨煤系统、出料系统、风机系统、除尘系统等组成部分。
根据煤粉制备的需要，将物料通过进料系统送入磨煤机的磨煤系统进行加工，经过磨煤工序后，物料被研磨成为符合要求的细小颗粒，然后通过出料系统排出。
磨煤机的风机系统产生的风扇风力将物料送入磨煤系统，同时负责将磨后的煤粉通过出料系统排出，供给其他生产系统使用。
除尘系统可在磨煤过程中清除产生的粉尘，减少环境影响，保障生产安全。
二、双进双出磨煤机的特点1.高效节能：双进双出磨煤机采用全闭式系统，能有效控制研磨过程中物料与外界的接触，避免了物料流失、能量损失等负面影响，达到高效节能的目的。
2.安全可靠：双进双出磨煤机具有出色的安全性能和稳定性，严格遵循国家安全规范和标准，有效保障生产集团和员工的安全。
3.易于维护：磨煤机的维护和保养较为简单，具有自动化控制功能，可远程追踪设备运行状况，实现及时维护和故障处理，减少了操作风险和人力成本。
4.操作简单：双进双出磨煤机易于控制和操作，可实现自动生产线运行，有效提高生产效率和产品质量。
三、双进双出磨煤机的技术参数双进双出磨煤机的技术参数主要包括磨损程度、磨削容量、电机功率、噪音和净重，具体如下：1.磨损程度：双进双出磨煤机采用高质量耐磨材料，具有强大的抗磨损能力，保证设备长期稳定运行。
2.磨削容量：不同型号的双进双出磨煤机具有不同的磨削容量，可根据生产需求选择合适的设备型号。
3.电机功率：由于双进双出磨煤机采用先进的电机驱动技术，设备具有出色的稳定性和高效性能，可根据需要选择不同功率的电机进行使用。
4.噪音：双进双出磨煤机配备了专业的降噪系统和材料，磨煤机的生产噪音能够被降低至国家标准以下。
双进双出磨煤机工作原理
一、双进双出磨煤机的工作原理双进双出磨煤机具有两个完全对称的粉磨回路,其工作原理如下：原煤通过能自动控制速度的给煤机进入落煤管，靠重力的作用落入输送装置的下方，被旋转的绞笼送入磨煤机的筒体，旋转的筒体内装有一定量的钢球，把原煤研磨成煤粉。
一次风从磨煤机两侧的中空管进入磨机的筒体，对原煤和煤粉进行干燥，并将磨制好的煤粉通过绞笼体的环形通道输送到磨煤机上方的分离器中，不合格的粗煤粉返回筒体内重新粉磨，合格的细粉被送到锅炉的燃烧器。
部分一次风进入混料箱，对原煤进行充分预干燥后进入磨煤机分离器，与入磨一次风混合，共同完成对煤粉的进一步干燥和输送。
二、双进双出磨煤机控制原理与其它形式磨煤机不同，双进双出磨煤机不是通过给煤机来调节控制出力，而是靠调整通过磨煤机的一次风量进行控制。
在运行中双进双出磨煤机无论负荷如何，磨内风煤比始终保持不变。
这就是说在给定负荷下，如果想增减磨煤机出力，只需增减一次风量即可实现,这是双进双出磨煤机的独有特点。
因此双进双出磨煤机响应锅炉负荷的调节时间非常短，可与燃油和燃气锅炉相媲美。
恒定不变的磨内风煤比在低负荷情况下会导致输粉管道内的煤粉流速过低。
为保证煤粉输送的通畅，通过附加风量（称作旁路风）保证煤粉的正常输送。
BBD双进双出磨煤机制粉系统系统的独到之处，是利用旁路风将预干燥和输粉的两个功能完美地结合起来。
自动控制优化选择旁路风，使原煤的预干燥风能保持在需要值。
旁路风具有预干燥和最终干燥的作用，它与原煤在混料箱内强烈混合，对原煤预干燥后进入分离器底部继续对煤粉进行最终干燥。
煤的水份越高，优点就越突出。
双进双出磨煤机的风煤比大大低于中速磨煤机的风煤比，能够保证锅炉在低负荷下正常运行，可减少锅炉在维持低负荷时燃用昂贵的燃油或天然气的费用。
为保证双进双出磨煤机的正常运转，必需保持磨内有稳定的煤量。
为此，采用一个单独的测量控制回路，通过测量磨内压差来调节给煤量。
磨内煤量可通过噪音（电耳）测量控制装置（磨内的煤越多，发出的噪音越小）或压差测量控制装置（磨内的煤越多，压差越高）来控制。
双进双出磨煤机工作原理
双进双出磨煤机工作原理 Prepared on 22 November 2020一、双进双出磨煤机的工作原理双进双出磨煤机具有两个完全对称的粉磨回路,其工作原理如下：原煤通过能自动控制速度的给煤机进入落煤管，靠重力的作用落入输送装置的下方，被旋转的绞笼送入磨煤机的筒体，旋转的筒体内装有一定量的钢球，把原煤研磨成煤粉。
一次风从磨煤机两侧的中空管进入磨机的筒体，对原煤和煤粉进行干燥，并将磨制好的煤粉通过绞笼体的环形通道输送到磨煤机上方的分离器中，不合格的粗煤粉返回筒体内重新粉磨，合格的细粉被送到锅炉的燃烧器。
部分一次风进入混料箱，对原煤进行充分预干燥后进入磨煤机分离器，与入磨一次风混合，共同完成对煤粉的进一步干燥和输送。
二、双进双出磨煤机控制原理与其它形式磨煤机不同，双进双出磨煤机不是通过给煤机来调节控制出力，而是靠调整通过磨煤机的一次风量进行控制。
在运行中双进双出磨煤机无论负荷如何，磨内风煤比始终保持不变。
这就是说在给定负荷下，如果想增减磨煤机出力，只需增减一次风量即可实现,这是双进双出磨煤机的独有特点。
因此双进双出磨煤机响应锅炉负荷的调节时间非常短，可与燃油和燃气锅炉相媲美。
恒定不变的磨内风煤比在低负荷情况下会导致输粉管道内的煤粉流速过低。
为保证煤粉输送的通畅，通过附加风量（称作旁路风）保证煤粉的正常输送。
BBD双进双出磨煤机制粉系统系统的独到之处，是利用旁路风将预干燥和输粉的两个功能完美地结合起来。
自动控制优化选择旁路风，使原煤的预干燥风能保持在需要值。
旁路风具有预干燥和最终干燥的作用，它与原煤在混料箱内强烈混合，对原煤预干燥后进入分离器底部继续对煤粉进行最终干燥。
煤的水份越高，优点就越突出。
双进双出磨煤机的风煤比大大低于中速磨煤机的风煤比，能够保证锅炉在低负荷下正常运行，可减少锅炉在维持低负荷时燃用昂贵的燃油或天然气的费用。
为保证双进双出磨煤机的正常运转，必需保持磨内有稳定的煤量。
为此，采用一个单独的测量控制回路，通过测量磨内压差来调节给煤量。
双进双出磨煤机结构及技术特点
双进双出磨煤机结构及技术特点双进双出磨煤机结构及技术特点概述：双进双出钢球磨煤机是火力发电厂直吹式磨煤制粉系统的主体设备，该设备具有连续作业率高、维修方便、粉磨出力和细度稳定、储存能力大、响应迅速、运行灵活性大、较低的风煤比、适用煤种范围广、不受异物影响、无需备用磨煤机等优点、能研磨各种硬度和磨蚀性强的煤种，是火力发电厂锅炉制粉系统设备中除中速直吹式磨煤机，高速风扇式磨煤机之外的又一种性能优越的直吹式低速磨煤机。
一、SVEDALA技术磨煤机洛阳矿山机器厂（现中信公司）是引进SVEDALA公司的技术生产双进双出磨煤机，并与SVEDALA公司结成长期的合作伙伴关系。
1、磨煤机的结构和运行SVEDALA制粉系统的核心是滚筒式磨煤机。
中空轴大瓦支撑着磨煤机本体、衬板、钢球以及煤的全部重量并建有一层润滑油膜以避免轴瓦与轴面的刚性接触。
磨煤机的铬钼钢衬呈双波纹状。
借助于这种衬板在磨筒慢慢转动时将锻钢球翻升又翻落从尔把煤加以粉。
整个磨煤机系统工作在正压状态下，通过密封风来防止煤粉泄漏到煤仓间。
磨煤机装有隔音罩以降低噪音并保护操作工人的安全。
SVEDALA独特的中空轴、大轴瓦、入料口设计不再需要蛟龙送煤机。
入料口借助重力，一次风压有效地将已部分干燥了的煤通过中空轴送入磨煤机筒体内。
中空轴的大轴瓦的承重是按磨煤机的全部重量设计的（考虑了足够的安全系数），同时还要保持大轴瓦的摆动以随时调整轴偏差。
独立地装在底板上的润滑站包括两个低压油泵、一个高压油泵、油箱、双联滤油器、水冷换热器、仪器仪表、控制盘等。
磨煤机采用普通鼠笼式感应电机，驱动部分与一个空气离合器联接。
磨煤机可以小电流启动，大大降低对大齿轮齿牙的冲击，这在一般无离合器启动时是难以避免的。
当然SVEDALA 设计的磨煤机足够坚固可以承受无离合器启动、用户愿意也可以采用高启动力矩电机。
筒体内原煤在钢球翻落滚动的作用下被破碎研磨成煤粉并被一次风夹带出钢球进入双锥形粒度可调式分离器。
双进双出钢球磨煤机课件
02
双进双出钢球磨煤机结构
主体结构
磨煤机主体
由筒体、进出料端盖、传动装置 等组成，是双进双出钢球磨煤机 的主要工作部分。
钢球储仓
用于储存钢球，通过特殊装置控 制钢球进入磨煤机筒体。
辅助设备
01
02
03
给煤机
将原煤送入双进双出钢球 磨煤机，控制给煤量。
通风机
提供磨煤机所需风流，带 走研磨过程中产生的热量 和粉尘。
分离器
将研磨后的煤粉与钢球分 离，提高煤粉质量。
安全保护装置
料位计
检测磨煤机内的料位，防 止因料位过高或过低影响 正常运转。
温度传感器
监测磨煤机筒体的温度， 防止因温度过高引发事故 。
紧急停车装置
在出现异常情况时，可迅 速停车，确保设备和人身 安全。
03
双进双出钢球磨煤机操作与维护
操作规程
启动前检查
热风由送风机提供，经过空气预热器加热后进入磨煤机，将煤粉干燥并输送至锅炉 燃烧。
应用领域
双进双出钢球磨煤机广泛应用于大型 燃煤电站、热电联产项目以及需要大 量制粉的工业领域，是实现高效、清 洁燃烧的重要设备之一。
在燃煤电站中，双进双出钢球磨煤机 通常与直吹式制粉系统配合使用，为 锅炉燃烧提供连续、稳定的煤粉供应 ，确保电站的安全、经济运行。
确保磨煤机内部无异物，润滑 系统正常，电机和传动部分无
异常。
启动操作
先启动润滑系统，再启动主电 机，调整给煤量至所需值。
停机操作
先停止给煤，待磨煤机内的煤 完全排出后，再停主电机和润 滑系统。
运行监控
密切关注磨煤机运行过程中的 声音、振动、润滑系统的工作 状况，以及出煤粒度是否符合
要求。

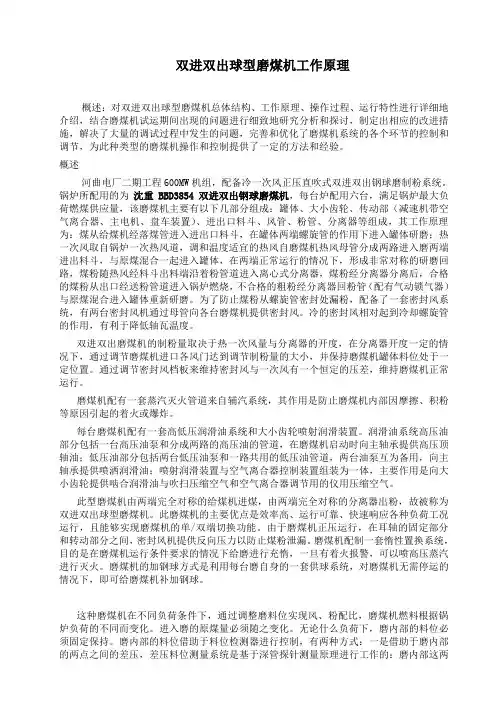

双进双出球型磨煤机工作原理与调试问题分析和改进
双进双出球型磨煤机工作原理概述：对双进双出球型磨煤机总体结构、工作原理、操作过程、运行特性进行详细地介绍，结合磨煤机试运期间出现的问题进行细致地研究分析和探讨，制定出相应的改进措施，解决了大量的调试过程中发生的问题，完善和优化了磨煤机系统的各个环节的控制和调节，为此种类型的磨煤机操作和控制提供了一定的方法和经验。
概述河曲电厂二期工程600MW机组，配备冷一次风正压直吹式双进双出钢球磨制粉系统。
锅炉所配用的为沈重 BBD3854双进双出钢球磨煤机，每台炉配用六台，满足锅炉最大负荷燃煤供应量，该磨煤机主要有以下几部分组成：罐体、大小齿轮、传动部（减速机带空气离合器、主电机、盘车装置）、进出口料斗、风管、粉管、分离器等组成，其工作原理为：煤从给煤机经落煤管进入进出口料斗，在罐体两端螺旋管的作用下进入罐体研磨；热一次风取自锅炉一次热风道，调和温度适宜的热风自磨煤机热风母管分成两路进入磨两端进出料斗，与原煤混合一起进入罐体，在两端正常运行的情况下，形成非常对称的研磨回路，煤粉随热风经料斗出料端沿着粉管道进入离心式分离器，煤粉经分离器分离后，合格的煤粉从出口经送粉管道进入锅炉燃烧，不合格的粗粉经分离器回粉管（配有气动锁气器）与原煤混合进入罐体重新研磨。
为了防止煤粉从螺旋管密封处漏粉，配备了一套密封风系统，有两台密封风机通过母管向各台磨煤机提供密封风。
冷的密封风相对起到冷却螺旋管的作用，有利于降低轴瓦温度。
双进双出磨煤机的制粉量取决于热一次风量与分离器的开度，在分离器开度一定的情况下，通过调节磨煤机进口各风门达到调节制粉量的大小，并保持磨煤机罐体料位处于一定位置。
通过调节密封风档板来维持密封风与一次风有一个恒定的压差，维持磨煤机正常运行。
磨煤机配有一套蒸汽灭火管道来自辅汽系统，其作用是防止磨煤机内部因摩擦、积粉等原因引起的着火或爆炸。
每台磨煤机配有一套高低压润滑油系统和大小齿轮喷射润滑装置。
润滑油系统高压油部分包括一台高压油泵和分成两路的高压油的管道，在磨煤机启动时向主轴承提供高压顶轴油；低压油部分包括两台低压油泵和一路共用的低压油管道，两台油泵互为备用，向主轴承提供喷洒润滑油；喷射润滑装置与空气离合器控制装置组装为一体，主要作用是向大小齿轮提供啮合润滑油与吹扫压缩空气和空气离合器调节用的仪用压缩空气。
BBD系列双进双出钢球磨煤机结构及工作原理
一、BBD系列双进双出钢球磨煤机结构及工作原理1.概述双进双出钢球磨煤机是从单进单出钢球磨煤机基础上发展起来的一种新颖的制粉设备，它具有烘干、粉磨、选粉、送粉等功能，通常被称为直吹式粉磨系统。
BBD系列双进双出钢球磨煤机是火力发电厂直吹式磨煤机制粉系统的主体设备，该设备具有连续作业率高、维修方便、粉磨出力和细度稳定、储存能力大、响应迅速、运行灵活性大、较低的风煤比、适用煤种广、不受异物影响、无需备用磨机等优点，适合研磨各种硬度和磨蚀性强的煤种，是火力发电厂锅炉制粉设备中除直吹式中速磨煤机、高速风扇式磨煤机之外的又一种性能优越的直吹式低速磨煤机。
BBD系列双进双出钢球磨煤机主要配套于100MW、200MW、300MW、600MW和900MW大型火力发电机组锅炉的制粉系统，也可用于化工、建材和磷矿等部门作为制粉的设备。
2.双进双出钢球磨煤机工作原理(参见图1)双进双出磨煤机包括两个非常对称的研磨回路，每个回路表述如下：原煤通过速度自动控制的给煤机从料斗卸下进入混料箱，经旁路风预干燥后，通过落煤管落到分离器底部，靠螺旋输送装置的旋转运动将煤送入正在旋转的筒体。
磨煤机由主电机经减速器及开式齿轮传动带动筒体旋转。
在筒体装有一定量研磨介质－钢球。
通过筒体的旋转运动将钢球提升到一定高度，钢球在自由泻落和抛落过程中对煤进行撞击和摩擦，直至将煤研磨成煤粉。
热的一次风在进入磨机前被分成两路。
一路为旁路风，旁路风作用两个方面，一方面在混料箱与原煤混合对煤进行预干燥。
另一方面保持在煤粉管道中拥有足够的输送煤粉的风速。
另一路为入磨风，进入磨机筒体，输送并干燥筒体的煤粉。
风粉混合物通过中心管与中空管之间的环形通道被带出磨机。
煤粉、入磨风及旁路风在输送器混合在一起后进入分离器，分离器装可调整煤粉细度叶片，可根据要求调整煤粉细度，粗粒的不合格煤粉靠重力作用返回到原煤管，与原煤混合在一起重新进行研磨。
经分离器分离后合格煤粉通过煤粉出口及送粉管道输送至燃烧器，然后喷进锅炉进行燃烧。
双进双出钢球磨
美国Svedela公司双进双出钢球磨煤机无备用，具有工作可靠、性能稳定、出力可调范围宽、响应迅速的特点，适应研磨高硬度和细度要求高、低挥发分的煤种。
在双进双出钢球磨煤机低负荷运行时，煤粉细度增加，一次风煤粉浓度不下降，甚至浓度有所提高，使锅炉最低稳燃负荷下降，满足机组低负荷调峰的要求，可以节约大量燃油。
本文对合肥第二发电厂双进双出钢球磨煤机的试运情况及存在问题进行分析，为我国双进双出钢球磨煤机的技术引进及发展提供参考依据。
1 双进双出钢球磨煤机的研磨机理双进双出钢球磨煤机包括两个完全对称的回路，通过自动控制的皮带给煤机把原煤从煤斗内卸下，使煤从给煤机的出口落入落煤管，经过旁路风干燥后，靠螺旋输送装置的旋转运动使煤穿过中空轴送进磨煤机内。
热的一次风通过中空轴内的中心管进入磨煤机，在磨煤机内将煤干燥后，一次风按进入磨煤机的原煤的相反方向，通过中心管与中空轴的环形通道把煤粉带出球磨机，进入粗粉分离器。
煤粉经分离后，粗颗粒煤粉回落至中空轴入口重新进入磨煤机内研磨。
合格的煤粉与总一次风一起由分离器出口经一次风管送至燃烧器。
2 双进双出钢球磨煤机的一次风量研究与其它研磨方式不同，双进双出钢球磨煤机的负荷不是靠调整给煤机的给煤量来控制的，而是靠调整通过磨煤机的一次风量进行控制。
在双进双出磨煤机中，不管磨煤机的负荷如何，风煤比始终保持稳定。
在给定负荷的情况下，如欲增加磨煤机出口的煤粉量，只需加大一次风门的开度，风量和带出的煤粉量就会同时增加(见图1)。
这是双进双出磨煤机的独有特点，因而该磨煤机负荷的响应时间非常短，可使锅炉的负荷变化与燃油锅炉的负荷变化一样快。
该磨煤机具有稳定的风煤比，在低负荷的情况下，只能低风速，而为了保证一次风管中的煤粉输送通畅，防止堵管，不管磨煤机的负荷如何变化，附加的旁路风必须始终保持一次风最佳速度，保证一次风管道的风速达到设计的24~26 m/s。
在磨煤机启动之前和正常停运后，启动旁路风系统对煤粉管道进行吹扫，防止沉积和煤粉堵管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双进双出钢球磨煤机技术介绍双进双出钢球磨煤机技术介绍一、双进双出钢球磨煤机和单进单出钢球磨之比较我厂的HP中速磨煤机在国用于隔离噪音。
关闭制粉系统时，起到快速关闭作用。
起静压轴承及冷却作用。
测量磨实现向磨内不停机加球。
三、双进双出钢球磨煤机运行原理及控制方法1原煤通过速度自动控制的给煤机从料斗内卸下。
煤落入混煤箱内，经旁路风预烘干后，由螺旋输送器的旋转运动使煤推入到磨机筒体内。
然后通过旋转筒体内的钢球运动将煤进行研磨。
热的一次风通过输送器内中心管进入筒体内，把煤干燥后，一次风按原煤进入磨机的相反方向，通过中心管与中空管之间的上半部环形通道把煤粉带出磨机。
煤粉，一次风和混煤箱内出来的旁路风混合在一起，进入磨机上部的分离器内。
该分离器通常安置在与给煤机同等高度。
双锥形分离器内装有调节挡板，可根据煤粉细度要求调节挡板开度。
粗粒的煤粉撞击挡板后靠重力的作用回落至磨机筒体内，与原煤混合在一起重新进行研磨。
合格的煤粉悬浮在一次风中，从分离器出口输送至燃烧器，然后喷进锅炉内进行燃烧。
此种磨机的唯一介质是钢球，通过钢球与原煤撞击和摩擦完成研磨。
由于有研磨现象，研磨介质不可避免地会出现磨损。
煤的磨蚀性灰粉含量高或研磨的细度要求高的话，磨损现象会更严重。
根据磨损的情况判断，可选用普通钢球或高铬铸铁及相应的衬板材质，钢球通常造价很低，同时可实现不停机加球。
因此磨机的维修费用很低，而且可提高连续作业率。
可见，双进双出钢球磨煤机较其它磨机的优越性在于能够研磨高硬度和磨蚀性强的煤种。
双进双出钢球磨煤机的独特之处是由有两个对称而彼此独立的回路。
操作时可用其中一个或同时使用两个回路。
当两个回路同时使用时，磨机出力最大。
如果想把磨机负荷减少至低于50%，特别是当使用很难燃烧的煤时，最好采用一个回路，在这种情况下，磨机得到的煤量是一样的，但总的一次风分为两部分，可使煤粉在一次风中浓度增加一倍，在低负荷时火焰的稳定性更好。
与其他磨煤机控制方式不同，双进双出钢球磨煤机的出力不是靠调整给煤机来控制，而是通过调节通过磨机的一次风量来控制的。
在双进双出钢球磨煤机中，不管磨机的负荷如何，风煤比始终保持稳定。
这说明，在给定负荷的情况下，如想增加磨机出口的煤粉流量，只需加大一次风阀门开度，风的流量和带出的煤粉流量就会同时增加。
这是双进双出钢球磨煤机独有的特点，因而该磨机的响应时间非常短，可与锅炉的负荷变化与当今燃用液态燃料或气态燃料锅炉的负荷变化一样快。
该磨机稳定的风煤比，在低负荷时可导致低速度。
因此，为确保管路中的煤粉通畅，不管磨机的负荷如何，附加风量(称旁路风)始终处于最佳值。
BBD双进双出钢球磨煤机系统的独特之处是把使用旁路风的两个优点结合起来:自动控制始终优化选择旁路风，使煤粉预干燥风量保持在需要值。
该旁路风具有预干燥和彻底干燥煤的作用，它与原煤一起进到混煤箱，预干燥后，然后把磨内出来的煤粉彻底烘干后一起进入分离器。
煤越湿，这一优点越突出。
2双进双出钢球磨煤机的风煤比低于立式磨的风煤比，可使煤粉在一次风中浓度高，使锅炉在燃煤的情况下的最小负荷较低，其结果可减少维持负荷而燃用昂贵的油或天然气所需的费用。
为使双进双出钢球磨煤机正常运行，无论出力如何，必须使磨机内的煤量保持稳定。
为此，装有一个单独回路(控制)来测量磨机内的煤量，同时，相应调节给煤机速度。
磨机内的煤量可通过噪音控制(磨机内的煤越多，发出的噪音越小)或压差控制来测量。
压差是煤粉(磨机内部)浓度的反应(磨机内煤越多，压差越大)。
通常在运行中的磨机内的煤量是很大的，约占研磨介质的15%，相当于在额定负荷下1/4小时的工作量。
该性能与用一次风量调节负荷的原理相结合，是双进双出钢球磨煤机反应时间短的原因。
四、磨机的系统控制为了保证双进双出钢球磨煤机的正常运行，整个系统设有五个控制环路。
其表述如下:1. 负荷控制与其他类型的磨机相反，双进双出钢球磨煤机的出力不是靠调节给煤机的运行速度，而是调节进入磨机的一次风量。
无论锅炉的负荷怎样变化，磨机内部的风煤比始终保持恒定，因此，只需通过改变位于磨机一次风系统的挡板位置，调节磨机入口的一次风量，就可以随心所欲地调节煤粉的流量。
2. 煤位控制由于机组的功率调节直接控制负责输送煤粉的一次风量，所以给煤机的速度，即进入磨机的给煤量是靠磨机中的煤位进行控制的。
磨机内必须保持一定数量的煤以取得最佳的研磨效果，为此必须不断地对磨机内的煤位进行测量。
因此，磨机上配有压差煤位测量装置，并随时测试与煤位有关的压差值。
当煤位下降时，给煤机的调速器就会收到信号，提高给煤机的运行速度。
反之即降低给煤机速度。
煤位控制系统内，除压差测量之外，还有磨机噪音测量装置(电耳)加以补充，磨机里的煤越多，它发出的噪音也就越沉闷。
当选定和输入磨机的运行音频范围之后，控制器将会自动考虑到给煤量和通过磨机的一次风量的变换因素，把音频信号转换成煤位指示信号。
当然，也可以用这套装置直接取代压差探测装置，用以调节给煤机的给煤量。
3. 磨机总风量控制进入混煤箱的旁路风，负责在任何煤粉流量的情况下，保持在煤粉管道中拥有足够的输送煤粉的风速。
为此，风量控制系统专门设计了一个调节单元，以保证获得最低的风流量，并且还负责在煤粉干燥达不到要求时，增加旁路风流量。
4. 磨机出口温度控制3磨机出口的风/煤温度应保持在尽可能高的温度值上，以使研磨过程正常进行。
在大多数研磨系统中，该温度区通常定在70?至90?之间。
温度的调节，是通过按不同比例混合一次风的冷风和热风实现。
调节系统直接作用于冷风挡板，而热风挡板的开启度，已按要求设置了，即在任意调节冷风挡板的开启度时，热风量当在总风量30%与80%的范围内。
5. 一次风压力控制磨机在一定负荷下，一次风压力必须维持在所需范围内才能保证煤粉输出磨机，为此，专门设有一个压力控制系统，该系统最终通过调节风机叶片开启度达到一次风压力维持在一定范围内。
五、煤位控制原理双进双出的煤位控制由两部分组成，它们之间相互独立。
一种为压差测量装置，另一种为噪音测量装置。
在磨机正常工作中，只有一种煤位测量装置处于工作状态，相互之间可以切换。
实际应用中究竟选用那一种测量装置主要依据煤种的特性。
两种煤位测量装置适用工况有所不同，压差装置只有在磨机筒体内煤量达到正常工作状态下才能正常工作。
噪音测量装置适用于磨机内煤位从零负荷至满负荷的全过程。
压差测量装置组成:气罐、阀组、管路及仪表等组成。
压差装置由两个环路构成，一个是测量环路，另一个是吹扫环路。
压差测量装置的工作原理:测量环路中，四根通有低速恒压空气的测压管子分别至于磨机两端，每端两根管子分别置于筒体内上、下部。
下部管子置于煤粉层下10~15mm。
管上、下部测压管子连接压差变送器，发出的信号代表着磨内煤位。
为了确保气罐中气压在规定要求范围之内，测压管与气罐之间连接压差控制器，通过压差控制器使气罐处于正常压力范围。
吹扫环路中，通有高压空气的管路与测量管路并联。
为了防止测压管(置于煤粉中)堵塞，吹扫环路中高压空气每30分钟对测压管依次吹扫10秒钟，吹扫期间煤位信号锁定在吹扫前的水平上，以确保磨机正常运行。
吹扫期间，隔离阀自动将测量环路关闭，以保护测量元件免受高压空气冲击。
噪音测量装置的工作原理:麦克风置于回转筒体附近，通常2~3只麦克风在筒体的长度方向均布。
麦克风接收磨内噪音的压力信号，通过将一次仪表装置将噪音分析、过滤、产生真实的反映磨机煤位的噪音曲线，然后将噪音曲线转换为煤位信号。
4六、双进双出钢球磨煤机的结构特点磨机的机械组成部分由:回转部分、螺旋输送器、分离器、主轴承、传动部分、密封系统、混煤箱、加球装置、隔音罩、煤粉截止阀。
1. 主轴承主轴承用于回转筒体的支撑，及补偿筒体在负荷作用下的下垂度，它由铜瓦、轴承座、球面体等组成。
铜瓦采用特殊合金铸成，抗磨性强。
磨机正常运转时，主轴承内通有高、中、低压润滑油。
高压油被送到中空轴与筒体之间，使筒体提升起来。
中压油被送到球面体下，改善球面体的润滑。
低压油被输送到中空轴上对其进行喷淋冷却。
2. 螺旋输送器螺旋输送器由螺旋推进器及输送器体组成。
螺旋推进叶片，链条采用四根撑杆相连，另一端由输送器壳体外轴承支撑，当筒体旋转时带动螺旋推进器旋转。
螺旋叶片、壳体内衬板及中空管衬套用耐磨钢板制成。
3. 分离器分离器由分离器外壳、内锥体、叶片调节装置等组成，分离器内壁衬有耐磨衬板。
分离器叶片调节装置可以用来调节煤粉细度。
4. 传动装置传动装置由主传动和慢传动构成，主传动用于磨机的正常运行，慢传动用于磨机的启动和停止及检修维护。
慢传动操作时，磨机以额定转速的1/1000进行旋转。
短时间停机时，不必把磨机内的煤排空，慢传动可以带动载有钢球的筒体，这样可以防止热点的形成。
主传动路径:由主电机经主减速机驱动小齿轮传动轴，小齿轮与磨机的大齿轮啮合把动力传给筒体。
慢传动路径:由慢传动电机经减速机，再通过自动切换离合器与主电机相连。
大齿轮与小齿轮采用油脂喷雾润滑。
主减速机采用稀油站喷淋润滑。
5. 混煤箱混煤箱的作用在于对原煤进行良好的预烘干。
为防锈蚀，混煤箱内的一部分材料用不锈钢制作。
6. 煤粉截止阀煤粉截止阀采用双层闸板结构。
该阀置于分离器出口处。
由于闸板中间注入清洗风将锅炉与磨机彻底隔离。
所以整个运行过程安全可靠。
7. 加球装置5加球装置由储球箱，上、下闸阀及管道组成，通常放在给煤机同一层面上。
由于结构上采取了特殊措施，可以使磨机实现不停机加球。
添球时，球进到闭合装置，上闸板关闭，下闸板渐渐打开，球即落入原煤入口处，随原煤一起由螺旋推进器送入磨65. 出力和细度稳定出力的调节是由一次风量决定的。
一次风量不变，出力就是稳定的，再有出力的控制与磨内煤量的控制是相互独立的，不会因出力的增加而影响磨机内的煤量。
煤粉细度，通常是由磨机的钢球量决定的，只要钢球量不变细度是稳定的。
6. 研磨煤种范围广磨机的研磨机理决定了磨机可适应各种煤质。
7. 具有研磨坚硬和高磨蚀性燃料的能力研磨过程中，受磨损的是衬板和钢球。
衬板一般寿命也很长，并且针对煤种的特性可选用相应材质来提高磨损性能。
8. 不受异物的影响双进双出钢球磨煤机对“三块”铁块、木块、石块适应能力很强，只要尺寸不过大，充其量将“三块”当作研磨介质在磨内一起参与粉磨，不会影响磨机运行。
9. 储存能力大通常煤量是钢球装载量的15%，相当于磨机额定负荷下1/4小时的工作量，短时间不给煤或单侧给煤不会影响磨机出力。
特别是磨机从低负荷到高负荷响应速度非常快。
阿尔斯通作过试验，响应时间为15秒内。
10. 低负荷时细度增加低负荷时，煤在磨内停留时间长，细度就增加了。
对锅炉燃烧非常有利，特别是低负荷下维持火焰的稳定性更好。
11. 灵活性大双进双出钢球磨煤机根据负荷要求，可实行双进双出，单进双出，或半磨运行三种工况。
