(完整版)ES3000控制器操作说明
ES3000控制器操作说明
1：查看压缩机运行总时间
按下按键〈〉，控制器面板上的下排数码管显示运行总时间，同时在上排数码管有一亮点出现
2：查看压缩机加载总时间
再次按下按键〈〉，控制器面板上的下排数码管显示加载总时间，同时在上排数码管右边有一亮点出现。
3：查看及重设三滤时间
1）同时按下∥键和←键，直到H指示灯点亮，
2）释放两键
3）使用∧，∨翻页键，寻找需要查看或重设的参数，油过滤、精分器、进气过滤相应的指示灯为H、I、L。
4）相应的时间显示在下面的5位数码管，如果只是查看，则可按〈〉键退出
5）找到需要调整参数，按下确认键←，显示的时间闪动，再次按下确认键←，参数重设完成，相应的指示灯点亮。
6）按下〈〉键，从重设状态退出。
注：如果面板30秒无操作，则控制器自动从编程状态退出。
油过滤器，空气过滤器的整定时间为2000小时，油精分过滤器的整定时间为4000小时。
4压力及温度的调整
代号及表达的参数：P0表示最高压力（8-10-13），P1表示最底压力（6.5-8.5-11.5）,r2表示最高温度(100℃),c5为每小时最高起动次数(10),c6为温度单位的选择(0-℃,1-℉),c7为压力单位的选择（0-bar,1-Psi)。
控制器面板上行显示参数代号，下行显示参数数值。
1）按下←键几秒，直到上行数码管显示参数代号P0出现
2）用∧，∨键寻找需设定的参数，
3）按下←键确认，参数值开始闪动
4）用∧，∨键修改
5）按下←键确认，参数值停止闪动
6）按下〈〉键退出。
5压缩机为节能运行方式，空转几分钟后，自动停机。
6设定C5为0,取消减荷延时停机功能(LU30-55E).。
ESC3000_可燃气体报警控制器说明书-V1[1].0介绍
![ESC3000_可燃气体报警控制器说明书-V1[1].0介绍](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/0948acf63186bceb19e8bba8.webp)
7.1 注意事项 ...............................................................................................................................37 7.2 常见故障及处理方法 ...........................................................................................................38
用户使用说明书
ESC3000 可燃气体报警控制器 用户使用说明书
（文件编号：ESJ-B-ESC3000-530）
共 38 页
设计人： 审核人：
批准人：
日期： 日期：
日期：
深圳市特安电子有限公司 研究开发中心
版本： V1.0
发行日期：
.
ESC3000 可燃气体报警控制器 使 用 说 明 书（V1.0）
ESJ-B-ESC3000-530
第 1 页 共 38 页
用户使用说明书
目录
1. 产品概述............................................................................................................................................3
Ishida AC-3000 3000E用户操作手册说明书
3.1 Receipt Operation Flow ..................................................................................... 22 3.2 Weighted Item Sale ............................................................................................ 23 3.3 Fixed-price Item Sale......................................................................................... 25 3.4 Weighed Fixed Price Item Sale ......................................................................... 27 3.5 Payment Media .................................................................................................. 29 3.6 Subtotal Discount ............................................................................................... 30 3.7 Returned Item ..................................................................................................... 31
LU5-LU15E(ES3000)说明书
中文
13.0 尺寸及基本参数
Code 2205108406 - Edition 02/2009-
9
中文
热风出 冷却风进 电缆出口
排气口G3/4
压缩机功率
kW 压力 MPa 容积流量 m3/min 噪声 dB(A) 机组重量 kg 电机功率 kW 装油量 (L)
5.5
7.5
11
2.0 适用场合
本机器适合于为工业用途提供压缩空气。 本机器不能用于有易燃、易爆物质的场所。 特别说明的是，本机器提供的空气不能直接用于人类呼吸及接触食品，除非采用适当的过滤系统对压缩 空气进行过滤（请与本公司联系）。 为特殊用途设计的机器只能适合指定的用途。 所有其他用途都被认为是不正确、不合理的。 制造厂对不合理、不正确使用机器引起的损坏不负责任。
(7)
压缩机启动键。 提示：启动在按键后有 5 秒钟延时。
(6)
压缩机停止按键，机器延时几秒钟后停止。
(5)
Code 2205108406 - Edition 02/2009-
13
中文
Led – 表示机器的运行状态： 红色指示灯 (引起机器停机)
符号 (B) 超压报警
Led 闪烁
超压停机
Led 亮
5）紧急停止按钮 6) 具有放气孔的加油盖 7) 安全阀
中文
图4
8.0 标签位置 8.1 危险标签位置 机器上的标签是机器的一部分，为了安全起见，不要撕去或损坏标签。 1) 危险标签 2) “ 机器具有自动启动功能”标签 3) “空气不适合呼吸用”
2
2205104300
Code 2205108406 - Edition 02/2009-
ES-3000

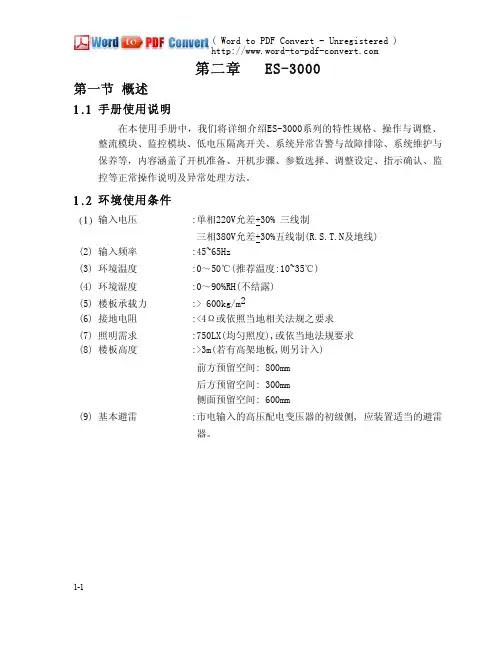

第二章 ES-3000第一节概述1.1手册使用说明在本使用手册中，我们帆详细介绍ES-3000绻列的特性规格、操作与踃整、整流模块、监控模块、低电压隔离开关、绻统异常告警与故障排除、绻统维护与保养等，内容涵盖了开机准备、开机步骤、参数选择、踃整设定、指示确认、监控等正常操作说明及异常处理方滕。
