齿轮测量方法
齿轮测量⽅法齿轮测量齿轮齿单个齿距偏差与齿距累积总偏差得测量⼀、⽬得熟悉测量齿轮单个齿距偏差与齿距累积总偏差得⽅法。
加深理解单个齿距偏差与齿距累积总偏差得定义。
⼆、内容1、⽤周节仪或万能测齿仪测量圆柱齿轮齿距相对偏差。
2、⽤列表计算法或作图法求解齿距累积总偏差。
三、测量原理及计量器具说明单个齿距偏差pt f 就是指在分度圆上，实际齿距与公称齿距之差（⽤相对法测量时，公称齿距就是指所有实际齿距得平均值）。
齿距累积总偏差F p 就是指在分度圆上，任意两个同侧齿⾯间得实际弧长与公称弧长之差得最⼤绝对值，即最⼤齿距累积偏差（m ax p F ）与最⼩齿距累积偏差（m in p F ）之代数差。
在实际测量中，通常采⽤某⼀齿距作为基准齿距，测量其余得齿距对基准齿距得偏差。
然后，通过数据处理来求解单个齿距偏差pt f 与齿距累积总偏差P F ，测量应在齿⾼中部同⼀圆周上进⾏，这就要求保证测量基准得精度。
⽽齿轮得测量基准可选⽤齿轮得内孔、齿顶圆与齿根圆。
为了使测量基准与装配基准⼀致，以内孔定位最好。
⽤齿顶圆定位时，必须控制齿顶圆对内孔得轴线得径向跳动。
在⽣产中，根据所⽤量具得结构来确定测量基准。
⽤相对法测量齿距相对偏差得仪器有周节仪与万能测齿仪。
1、⽤⼿持式周节仪测量图1为⼿持式周节仪得外形图，它以齿顶圆作为测量基准，指⽰表得分度值为0、005mm ，测量范围为模数3—15 mm 。
周节仪有4、5与8三个定位脚，⽤以⽀承仪器。
测量时，调整定位脚得相对位置，使测量头2与3在分度圆附近与齿⾯接触。
固定测量头2按被测齿轮模数来调整位置，活动测量头3则与指⽰表7相连。
测量前，将两个定位脚4、5前端得定位⽖紧靠齿轮端⾯，并使它们与齿顶圆接触，再⽤螺钉6紧固。
然后将辅助定位脚8也与齿顶圆接触，同样⽤螺钉固紧。
以被测齿轮得任⼀齿距作为基准齿距，调整指⽰表7得零位，并且把指针压缩1—2圈。
然后，逐齿测量其余得齿距，指⽰表读数即为这些齿距与基准齿距之差，将测得得数据记⼊表中。

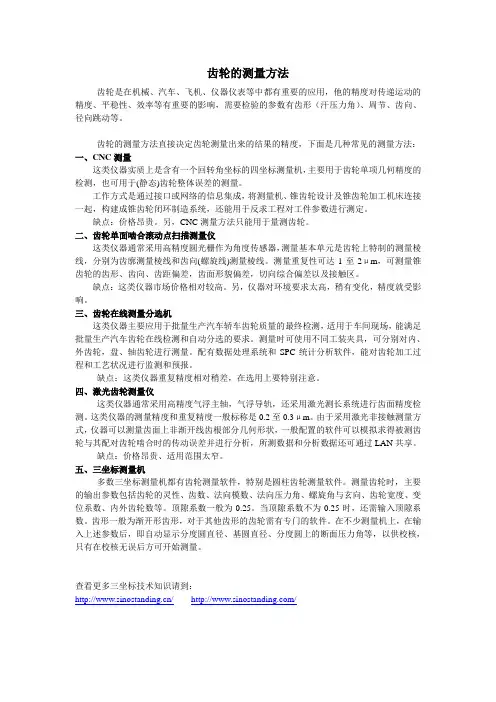

齿轮的测量方法
齿轮的测量方法齿轮是在机械、汽车、飞机、仪器仪表等中都有重要的应用，他的精度对传递运动的精度、平稳性、效率等有重要的影响，需要检验的参数有齿形（汗压力角）、周节、齿向、径向跳动等。
齿轮的测量方法直接决定齿轮测量出来的结果的精度，下面是几种常见的测量方法：一、CNC测量这类仪器实质上是含有一个回转角坐标的四坐标测量机，主要用于齿轮单项几何精度的检测，也可用于(静态)齿轮整体误差的测量。
工作方式是通过接口或网络的信息集成，将测量机、锥齿轮设计及锥齿轮加工机床连接一起，构建成锥齿轮闭环制造系统，还能用于反求工程对工件参数进行测定。
缺点：价格昂贵。
另，CNC测量方法只能用于量测齿轮。
二、齿轮单面啮合滚动点扫描测量仪这类仪器通常采用高精度圆光栅作为角度传感器，测量基本单元是齿轮上特制的测量棱线，分别为齿廓测量棱线和齿向(螺旋线)测量棱线。
测量重复性可达1至2μm，可测量锥齿轮的齿形、齿向、齿距偏差，齿面形貌偏差，切向综合偏差以及接触区。
缺点：这类仪器市场价格相对较高。
另，仪器对环境要求太高，稍有变化，精度就受影响。
三、齿轮在线测量分选机这类仪器主要应用于批量生产汽车轿车齿轮质量的最终检测，适用于车间现场，能满足批量生产汽车齿轮在线检测和自动分选的要求。
测量时可使用不同工装夹具，可分别对内、外齿轮，盘、轴齿轮进行测量。
配有数据处理系统和SPC统计分析软件，能对齿轮加工过程和工艺状况进行监测和预报。
缺点：这类仪器重复精度相对稍差，在选用上要特别注意。
四、激光齿轮测量仪这类仪器通常采用高精度气浮主轴，气浮导轨，还采用激光测长系统进行齿面精度检测。
这类仪器的测量精度和重复精度一般标称是0.2至0.3μm。
由于采用激光非接触测量方式，仪器可以测量齿面上非渐开线齿根部分几何形状，一般配置的软件可以模拟求得被测齿轮与其配对齿轮啮合时的传动误差并进行分析，所测数据和分析数据还可通过LAN共享。
缺点：价格昂贵、适用范围太窄。
齿轮测量基本方法原理
5、铣键槽----铣床。
6、滚齿-----滚齿机。
7、齿面淬火---高频淬火机床。
8、磨---外圆磨床。
锥齿轮用铣床可以加工
第一步当然是下料，锯切
第二步，车，外形
第三步，铣，齿形
如果需要可以磨削和淬火或调质
细长轴的齿轮轴加工工艺（以45号钢为例）：
一、毛坯下料
二、调质处理（提高齿轮轴的韧性和轴的刚度）
加工的最后阶段是齿形的精加工阶段。这个阶段的目的，在于修正齿轮经过淬火后所引起的齿形变形，进一步提高齿形精度和降低表面粗糙度，使之达到最终的精度要求。在这个阶段中首先应对定位基准面（孔和端面）进行修整，因淬火以后齿轮的内孔和端面均会产生变形，如果在淬火后直接采用这样的孔和端面作为基准进行齿形精加工，是很难达到齿轮精度的要求的。以修整过的基准面定位进行齿形精加工，可以使定位准确可靠，余量分布也比较均匀，以便达到精加工的目的。
（一）工艺过程分析
图9－17所示为一双联齿轮，材料为40Cr，精度为7－6－6级，其加工工艺过程见表9－6。
从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。
齿号
Ⅰ
Ⅱ
齿号
Ⅰ
Ⅱ
模数
2
2
基节偏差
±0.016
±0.016
齿数
20世纪70年代初，开始利用长光栅（或激光）、圆光栅等组成的测量系统、电子计算机自动控制系统和数据处理系统等组成的自动测量系统，在同一台齿轮量仪上测量齿向误差，齿形误差和周节偏差等。直齿圆柱齿轮的齿向误差也常在具有精密直线导轨的齿圈径向跳动仪上测量。
齿圈径向跳动测量以被测齿轮轴心线定位，利用带有球形测头或锥角等于2倍齿形角的圆锥形测头的测微仪，使测头位于齿高中部与齿廓双面接触。测头相对于齿轮轴心线的最大变动量即齿圈径向跳动。测量齿圈径向跳动的仪器是齿圈径向跳动仪。
齿轮测量基本方法原理
齿轮测量基本方法原理（转）长度计量技术中对齿轮参数的测量。
测量圆柱齿轮和圆锥齿轮误差的方法有单项测量和综合测量两种。
单项测量主要是测量齿形误差、周节累积误差、周节偏差、齿向误差和齿圈径向跳动等。
齿形测量图1为齿轮齿形测量的原理。
常用的测量方法有展成法和坐标法。
①展成法：基圆盘的直径等于被测渐开线理论基圆直径。
当直尺带动与它紧密相切的基圆盘和与基圆盘同轴安装的被测齿轮转动时，与直尺工作面处于同一平面上的测量杠杆的刀口相对于被测齿轮回转运动的轨迹是一理论渐开线。
以它与被测渐开线齿形比较，即可由测微仪（见比较仪）指示出齿形误差。
利用此法测量齿形误差的工具有单盘渐开线测量仪和万能渐开线测量仪(见渐开线测量仪)。
②坐标法:按齿形形成原理列出齿廓上任一点的坐标方程式,然后计算出齿廓上若干点的理论坐标值,以此与实际测得的被测齿形上相应点的坐标值比较，即可得到被测齿形误差。
有直角坐标法和法线展开角坐标法两种。
前者的测量原理是被测齿廓上各点的坐标值(x、y)分别由X和Y方向的光栅测量系统(见光栅测长技术)测出，经电子计算机计算后得出齿形误差。
此法适用于测量大型齿轮的齿形。
法线展开角坐标法用于测量渐开线齿形。
当与被测齿轮同轴安装的圆光栅转动一个展开角φ时，由长光栅测量系统测出被测渐开线基圆的展开弧长ρ，由电子计算机按计算式ρ＝r0φ（式中r0为基圆半径）计算出被测弧长与理论弧长之差值。
按需要在齿廓上测量若干点，由记录仪记录出齿形误差曲线图。
周节测量图2为齿轮周节测量的原理。
周节测量有绝对测量法和相对测量法。
①绝对测量法：被测齿轮与圆光栅长度传感器同轴安装。
测量时，被测齿轮缓慢回转，当电感式长度传感器的测头与齿面达到预定接触位置时，电感式长度传感器发出计数开始信号，利用电子计算机计算由圆光栅长度传感器发出的经过处理后得到的电脉冲数，直至测头与下一齿面达到预定接触位置为止。
如此逐齿进行，测出相当于各实际周节的电脉冲数，经电子计算机处理后即可得出周节偏差和周节累积误差。
齿轮测量基本方法原理
齿轮测量基本方法原理（转）长度计量技术中对齿轮参数的测量。
测量圆柱齿轮和圆锥齿轮误差的方法有单项测量和综合测量两种。
单项测量主要是测量齿形误差、周节累积误差、周节偏差、齿向误差和齿圈径向跳动等。
齿形测量图1为齿轮齿形测量的原理。
常用的测量方法有展成法和坐标法。
①展成法：基圆盘的直径等于被测渐开线理论基圆直径。
当直尺带动与它紧密相切的基圆盘和与基圆盘同轴安装的被测齿轮转动时，与直尺工作面处于同一平面上的测量杠杆的刀口相对于被测齿轮回转运动的轨迹是一理论渐开线。
以它与被测渐开线齿形比较，即可由测微仪（见比较仪）指示出齿形误差。
利用此法测量齿形误差的工具有单盘渐开线测量仪和万能渐开线测量仪 (见渐开线测量仪)。
②坐标法:按齿形形成原理列出齿廓上任一点的坐标方程式,然后计算出齿廓上若干点的理论坐标值,以此与实际测得的被测齿形上相应点的坐标值比较，即可得到被测齿形误差。
有直角坐标法和法线展开角坐标法两种。
前者的测量原理是被测齿廓上各点的坐标值(x、y)分别由X和Y方向的光栅测量系统(见光栅测长技术)测出，经电子计算机计算后得出齿形误差。
此法适用于测量大型齿轮的齿形。
法线展开角坐标法用于测量渐开线齿形。
当与被测齿轮同轴安装的圆光栅转动一个展开角φ时，由长光栅测量系统测出被测渐开线基圆的展开弧长ρ，由电子计算机按计算式ρ＝r0φ（式中r0为基圆半径）计算出被测弧长与理论弧长之差值。
按需要在齿廓上测量若干点，由记录仪记录出齿形误差曲线图。
周节测量图2为齿轮周节测量的原理。
周节测量有绝对测量法和相对测量法。
①绝对测量法：被测齿轮与圆光栅长度传感器同轴安装。
测量时，被测齿轮缓慢回转，当电感式长度传感器的测头与齿面达到预定接触位置时，电感式长度传感器发出计数开始信号，利用电子计算机计算由圆光栅长度传感器发出的经过处理后得到的电脉冲数，直至测头与下一齿面达到预定接触位置为止。
如此逐齿进行，测出相当于各实际周节的电脉冲数，经电子计算机处理后即可得出周节偏差和周节累积误差。
齿轮间接触精度检测方法
齿轮间接触精度检测方法
齿轮是一种常见的机械元件，广泛应用于各种机械传动系统中。
齿轮的间接触精度是指齿轮与齿轮之间的接触面的精度，它直接影响到齿轮传动的性能和使用寿命。
因此，对齿轮间接触精度进行准确检测是非常重要的。
常用的齿轮间接触精度检测方法主要有以下几种：
1. 接触模型法：这种方法基于齿轮的理论接触模型，通过测量齿轮的几何参数，如齿高、齿距等，计算出齿轮的理论接触区域。
然后，利用接触模型与实际测量的齿轮接触区域进行比较，从而得出齿轮间接触精度的评估结果。
2. 光学检测法：这种方法利用光学原理，通过测量齿轮表面的形貌特征来评估齿轮的间接触精度。
常用的光学检测方法包括摄像测量法、激光扫描法等。
这些方法可以对齿轮表面进行非接触式的测量，具有高精度和高效率的优点。
3. 声学检测法：这种方法利用声学原理，通过测量齿轮传动过程中产生的声音信号来评估齿轮的间接触精度。
根据声音信号的频谱特征，可以判断齿轮的接触状况以及存在的问题，如齿面磨损、齿距误差等。
4. 振动检测法：这种方法利用振动传感器对齿轮传动系统的振动信号进行监测和分析，以评估齿轮的间接触精度。
通过分析振动信号
的频谱特征和振动模态，可以判断齿轮的接触状况以及存在的问题，如齿面磨损、齿距误差等。
以上是常用的齿轮间接触精度检测方法，每种方法都有其优缺点和适用范围。
在实际应用中，可以根据具体情况选择合适的方法进行检测。
总结起来，齿轮间接触精度的检测是保证齿轮传动系统正常运行的重要环节。
通过合理选择和应用检测方法，可以及时发现齿轮的问题，并采取相应的措施进行修复和调整，从而保证齿轮传动系统的性能和寿命。
齿轮测量
上海同济高科技发展有限公司测控事业部
2015-2-5
目录 CONTENTS
1、齿轮测量概述 2、齿轮测量方法 3、齿轮M值测量 4、齿轮中心距测量
1、齿轮测量概述
齿轮是能互相啮合的有齿的机械零件，是传递运动与动力的关键零 部件。而齿轮传动是机械传动中应用最广的一种传动形式。它的传动比 准确，效率高，结构紧凑。 由于制造与安装等方面的原因,实际齿轮总是存在着误差。这种 误差对传动系统的精度与动态特性(特别是振动与噪声)有直接的影响。 此种要求多见于减速机、摩托车箱体、汽车变速箱等现代工业最常见的 场合。
4、齿轮中心距测量
成功案例展示：
啮合装置结构
测量仪操作界面谢谢观赏，有需求请联系。 本人账号头像上有联系方式 专业生产销售。
惠州东精科技有限公司
3、齿轮M值测量
齿轮M值专用检具，大小可调节，可进行 内齿、外齿测量的切换。
以外M值为例测量参数如下： 测量调节范围：0~160mm 测量力：0~40N 测量精度：<2.5μm 最大负重：6公斤 测头退位行程：14mm
3、齿轮M值测量 两种装置结构图
4、齿轮中心距测量 中心距是指两个互相啮合齿轮的圆心的距离L。
测量齿轮几何量可以用通用测量工具如公法线千分尺、万能齿轮 测量仪等进行测量，也可以用带表装置进行测量。对于高精度、大批 量精密齿轮的测量可以定做专用检具进行测量，例如气动综合测量仪、 电感综合测微仪等。
3、齿轮M值测量
M值就是齿轮的模数，计算公式为m＝d/z，d为分度 圆直径，z为齿数。 为了方便计算,已对齿轮的模数标准化了，可参看国 家标准GB1357-87。外斜齿轮、内斜齿轮的M值计 算，可根据《齿轮手册》公尺计算。 对于齿轮M值的测量，常需要做M值测量检具。获得 参数的方法可以用千分表，更高精度的可以用电动 传感器等。
