LPC系列FCC进料喷嘴
喷嘴的规格和应用
各类喷嘴的规格及应用产品名称：塑料螺旋喷嘴（CALX-PP）喷雾模式：空心锥形、实心锥产品材质：加纤聚丙烯（PP）规格型号：1/4、3/8、1/2、3/4、1寸一般应用：废气洗涤、气体洗涤、洗涤与漂淋过程、防火灭火、烟气脱硫系统、除尘降尘系统、P CB、PCBA、LCD、铝材厂、钢管理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂以及与这相应的设备制造厂。
产品名称：不锈钢螺旋喷嘴（CALX-SS）产品材质：不锈钢（SS）规格型号：1/4、3/8、1/2、3/4、1寸、1寸半、2寸喷雾模式：空心锥形、实心锥形一般应用：废气洗涤、气体洗涤、洗涤与漂淋过程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：陶瓷螺旋喷嘴（CALX-TC）产品材质：特种陶瓷规格型号：1/4、3/8、1/2、3/4、1寸喷雾模式：空心锥形、实心锥形一般应用：废气洗涤、气体洗涤、洗涤与漂淋过程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：通用金属喷嘴（CAAA/A）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：空心锥形、实心锥形一般应用：表面处理、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：通用金属喷嘴（CABB/B）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：实心锥形、、圆锥形、四方形一般应用：气体洗涤与冷却、水冷却、灭尘控制、金属处理、化学反应处理、其它热交换应用、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：通用金属喷嘴（CACC/C）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：扇形一般应用：表面处理、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：精细雾化喷嘴（CAZ）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/8、1/4、3/8喷雾模式：实心喷雾、空心喷雾产品特性：喷雾形状为环形、内置旋流叶片、喷孔细小能产生细雾、自旋流室至喷口均为陶瓷或硬化不锈钢或合金镶件制造、耐磨性强一般应用：加湿、冷却、散布、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食品产品名称：快拆喷嘴（CAQC、CAQB、CAM）产品材质：玻璃纤维增强聚丙烯、碳纤维增强聚丙烯和聚偏二氟乙烯规格型号：1/8、1/4、3/8喷雾模式：扇形、圆形一般应用：印制线路板的生产、产品清洗、漂洗、金属部件的磷化、冷却、加温、化学制造业、灭尘控制产品名称：可调球形夹扣喷嘴（CA26988、CA27988）产品材质：加纤聚丙烯（PP）、不锈钢（SS）喷雾模式：扇形、圆形一般应用：金属清洗、表面处理中的磷化、脱脂、其它低压应用产品名称：可调球形喷嘴（CA155）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/4、3/8、1/2喷雾模式：扇形、实心锥形、空心锥形一般应用：表面处理、电子、化工、环保、钢铁、汽车等工业领域产品名称：大流量喷雾喷嘴产品材质：不锈钢（SS）、碳化硅、碳化硼规格型号：CAASR/AAAS/CAASB入口接头：1-1/4英寸、2英寸、3英寸、4英寸、6英寸、或法兰接头喷雾模式：空心锥形一般应用：表面处理、电子、化工、环保、钢铁、汽车、发电厂等工业领域产品名称：大流量空气雾化喷嘴产品材质：不锈钢（SS）入口接头：1英寸、1-1/2英寸喷雾模式：广角圆形、圆形一般应用：化工、环保、钢铁、汽车、发电厂、水泥厂等工业领域PCB、PCBA、LCD、铝材厂、钢管理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂以及与这相应的设备制造厂。
旋流式进料喷嘴实验与流场结构数值模拟
旋流式进料喷嘴实验与流场结构数值模拟黄启龙;李进贤;郑亚;朱国强;赵思珍【摘要】针对旋流式催化裂化进料喷嘴进行了实验研究和数值模拟。
实验中测量了不同工况下的雾化粒径和喷嘴的雾化角，同时验证了各段的压降分配方案。
通过VOF（ volume of fluid）方法对喷嘴气液两相流的流动过程进行了数值模拟，描述了喷嘴中两相流的填充过程，得到了喷嘴的压力、速度分布和雾化角，并与实验结果进行了比较，二者吻合较好。
对上述结果分析后表明，该型旋流式喷嘴雾化粒径在53～60μm，雾化角随气液比或流量的增大而有所增加，采用内外嵌套式旋流器可使射流厚度较为均匀。
%Experiments on and numerical simulation of a swirl fluid catalytic cracking ( FCC ) feed nozzle were presented. In the experiments, the spray angle and sauter mean droplet ( SMD) were measured at different flow rates. Then pressure drop on each section of nozzle was verified. Volume of Fluid ( VOF) method was used to simu⁃late the gas⁃liquid flow process in a swirl FCC feed nozzle. The simulation exhibited the process of two⁃phase flow filling feed nozzle. The nozzle pressure, velocity distribution and spray angle were calculated;the calculated results agreed well with validated by experimental data. The results show that: the SMD size of feed nozzle is 53⁃60μm;the spray angle increases with increasing gas/liquid mass ratio or flow rate;the spray pattern is fairly evenly distrib⁃uted within combined cyclone.【期刊名称】《西北工业大学学报》【年(卷),期】2015(000)003【总页数】7页(P388-394)【关键词】催化裂化;喷嘴;流场;两相流;雾化粒径;VOF方法【作者】黄启龙;李进贤;郑亚;朱国强;赵思珍【作者单位】西北工业大学航天学院，陕西西安 710072;西北工业大学航天学院，陕西西安 710072;西北工业大学航天学院，陕西西安 710072;西北工业大学航天学院，陕西西安 710072;中国石化工程建设公司，北京 100101【正文语种】中文【中图分类】Q051旋流式进料喷嘴实验与流场结构数值模拟黄启龙1，李进贤1，郑亚1，朱国强1，赵思珍2(1．西北工业大学航天学院，陕西西安710072; 2．中国石化工程建设公司，北京100101)摘要:针对旋流式催化裂化进料喷嘴进行了实验研究和数值模拟。
催化装置长周期运行措施演讲稿
沉降器跑剂
·02年我厂二催化沉降器跑剂，坚持半年多后停
工。检查发现旋分升气管焊缝开裂。
·05年中石油某催化在处理系统停电时升气管上
热电偶的焦团脱落，堵塞料腿停工。
再生器跑剂： 再生器跑剂：
·我厂二催化再生器二级料腿曾出现两次料腿
磨穿失效跑剂停工。改进料腿方向并外包 衬里来解决。
·我厂三催化曾出现双动滑阀导轨失效，引起
·防止再生器开裂的措施：提高壁温
减少衬里厚度，由150mm降至120mm。再生器外 保温。 再生器材质用16MnR或20g，不用A3R。
2．3．3催化剂的使用和管理 ． ． 催化剂的使用和管理
·催化剂质量：活性、稳定性、选择性，流化性能
，平稳加料，少量多次。定期做分析，并建立技术 台帐。
·催化剂成像技术：对催化剂破碎、对催化剂跑损
中国石化茂名公司
催化装置长周期运行的措施
1. 装置长周期运行的主要障碍
1•1催化剂大量跑损， 系统无法维持 ， 装置被 催化剂大量跑损，系统无法维持， 催化剂大量跑损 迫停工 跑损分两种: 跑损分两种: 设备失效跑损、流化问题跑损。 设备失效跑损： 设备失效跑损： 翼阀卡涩（高温变形、结焦）、料腿堵塞 （结焦、焦块、衬里脱落、催化剂架桥）、料腿 穿孔、旋分其它部位焊缝开裂，烟气（油气）走 短路。各种特阀—滑阀、塞阀、双动滑阀、放火 炬阀、蝶阀失效，如滑阀阀杆磨断，导轨脱落。
·分馏塔底设油浆急冷油搅拌，塔内加滤焦器，
塔底外加过滤器。
·油浆循环量尽可能大，提高换热器线速，下返
塔最大流量控制，塔底温度控330～350℃。
·缩短停留时间。塔液面控制30-50%。 ·加注油浆阻垢剂。
2．3提高管理水平，注重技术进步 ． 提高管理水平 提高管理水平， 严格执行各项规章制度，按时修订操作 规程和工艺卡片。做好技术分析工作，根据 装置运行中出现的各种问题制定临时处理方 案。对生产过程中出现的疑难问题组织技术 攻关，聘请专家指导。认真学习同类型装置 长周期生产的好经验，总结或吸取经验教训 ，提高管理水平。
喷嘴型号及参数
讲师姓名：上海斐卓Feizhuo2018年9月25日喷嘴型号及参数工业喷嘴型号种类多，应用于不同的工业制造中，起着不同的作用，工业喷嘴型号及参数有不同的规格。
下面我们将列举出不同的工业喷嘴类型及参数，供不同行业的客户选型确认。
工业喷嘴系列之雾化喷嘴型号及参数：配闷堵系列雾化喷嘴J：喷嘴型号：Feizhuo-1/4J-SS+SU11-SS+3/4AD-SS；带流量调节针阀JN:喷嘴型号：Feizhuo-1/4JN-SS+SUE18A-SS+3/4AD-SS;带防堵清楚针阀喷嘴JCO: Feizhuo-1/4JCO-SS+SU11-SS+3/4AD-SS;带开关控制的空气雾化喷嘴：Feizhuo-1/4JAU-SS+SUE18A-SS+3/4AD-SS；1.小流量空气雾化喷嘴之压力传送式喷雾装置（内混式）优点和特性：对于扇形喷雾，尺寸A、B、C是距离喷嘴相应处的喷雾宽度；喷嘴到喷雾最大弥散点到喷雾投射总距离为D;在压力输送液体时，液体通过压力被送往喷嘴处。
液体和压缩空气或其他气体在内部混合，能够产生完全的雾化的喷雾。
2.压力输送式喷雾装置（外混式）优点和特性：通过外部混合装置，无需改变液体流量，只需改变空气压力，即可对雾化进行喷雾控制；对于扇形喷雾，尺寸A\B\C是距离喷嘴相应距离处的喷雾宽度。
喷嘴到最大喷雾弥散点到距离为D;当使用压力输送液体系统时，液体通过压力被送往喷嘴；液体和压缩空气或者其他气体在外部混合，产生完全雾化的喷雾。
喷嘴SUE18A（液体帽2050，空气帽62240-60度），在0.3公斤压力下流量为5.5L/H，空气消耗量22L/MIN;喷嘴SU11（液体帽2050+空气帽67147）：在1.5公斤压力下2.0L/H,空气消耗量27L/MIN;空气雾化喷嘴型号及参数如上所致，了解更多雾化喷嘴及其他喷嘴型号及参数，请您直接登陆斐卓Feizhuo喷雾公司网站或致电斐卓Feizhuo客服中心获取；。
重油催化原料油雾化喷嘴学习课件
*
2.2.3 气泡雾化喷嘴（UPC型）
UPC型喷嘴其技术特点如下： 操作压降:0.4～0.55 MPa;液滴粒径:40～50 um;喷雾形状为扁平扇 面,呈锥形;液滴粒径分布较窄,5倍于SMD的液滴几乎完全消除;操作弹性 较大,可在正常处理±15%内操作。 2002年中原石油勘探局石油化工总厂的使用情况： ⑴采用改喷嘴后,总液收提高了1.15%,每年可创直接经济效益453万元。 ⑵提升管喷嘴改造后,使催化装置的产品收率达到了较高水平,解决了因原
*
2.2.1 喉管类雾化喷嘴
KH-4型喷嘴是在KH-2 型喷嘴的基础上设计出来的，它是将出口处的双 喉道改成多喉道，但是雾化原理 基本相 同，采用气动雾化方法，利用气体 能量克服原料油的表面张力和黏度的约束，使其破碎成微细颗粒。原料油 以低速从侧面进入混合腔 ，雾化蒸汽通过第一喉道将其加速到超音速，剪 切破碎原料液体 。液体第一次雾化成油滴，但这时的油滴较大且分布不均 匀。气液混合物从第一喉道进入第二喉道，由于雾化蒸汽与原料油小液滴 存在速度差，第一次被剪切破碎成雾滴状，进一步被雾化喷向提升管，与 上升的再生催化剂充分接触并发生催化裂化反应。该喷嘴在实际运行中 ， 易引起管线共振且雾化蒸汽压力要大于0．6 M P a。
*
1.2 雾化的基本原理
液体雾化主要方式பைடு நூலகம்： 压力式，旋转式，气动式
▲压力式：使液体在一定的压力下通过一个一定 形状的小孔而雾化，适用于水溶液的喷洒。 ▲旋转式：离心式液化利用很低的压力，主要用 于液体供应，使液体在一个高速旋转的圆盘上沿 径向流动，最后从园盘的边缘飞出形成液滴。 ▲气动式：应用高速气流冲击液体使其雾化。
*
2.2.3 气泡雾化喷嘴（UPC型）
国 内外很 多研 究 机构 对气 泡 雾化 机 理 、气 泡雾化喷 嘴的 流量 、

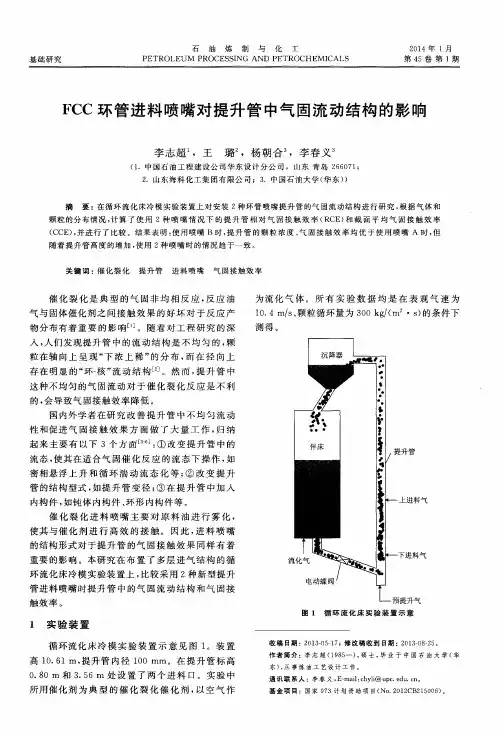

FCC环管进料喷嘴对提升管中气固流动结构的影响
作 者 简 介 ：李 志 超 （ １ ９ ８ ５ 一） ， 硕士 ， 毕业 于 中国石油 大学 （ 华
东） ， 从 事 炼 油 工 艺 设 计 工作 。
通 讯 联 系 人 ：李春 义 ， Ｅ — ｍａ ｉ ｌ ： ｃ ｈ ｙ ｌ ｉ ＠ｕ ｐ ｃ ． ｅ ｄ ｕ ． ｃ ｎ 。 基 金 项 目 ：国 家 ９ ７ ３计 划 资 助 项 目（ Ｎｏ ． ２ ０ １ ２ Ｃ Ｂ ２ １ ５ ０ ０ ６ ） 。
（ １ ．中 国 石 油 工 程 建 设 公 司 华 东 设 计 分 公 司 ， 山东 青 岛 ２ ６ ６ ０ ７ １ ２ ．山 东 海科 化 工 集 团 有 限 公 司 ；３ ．中 国石 油 大 学 （ 华东） ）
摘 要 ： 在循环流化床冷模实验装置上对安装 ２ 种 环管 喷 嘴 提 升 管 的 气 固 流 动 结 构 进 行 研 究 ， 根 据 气 体 和 颗 粒 的分 布情 况 ， 计 算 了 使 用 ２种 喷 嘴 情 况 下 的 提 升 管 相 对 气 固 接 触 效 率 （ Ｒ Ｃ Ｅ ） 和 截 面 平 均 气 固 接 触 效 率 （ Ｃ Ｃ Ｅ ） ， 并 进 行 了 比较 。结 果 表 明 ： 使 用 喷 嘴 Ｂ时 ， 提升管 的颗粒浓 度 、 气 固接 触 效 率 均 优 于 使 用 喷 嘴 Ａ 时 ， 但
内构 件 ， 如 钝体 内构 件 、 环形 内构件 等 。 催 化 裂 化 进 料 喷 嘴 主要 对 原 料 油 进 行 雾 化 ， 使 其 与催 化 剂 进 行 高 效 的接 触 。因 此 ， 进 料 喷 嘴 的结 构形式 对 于提 升 管 的气 固接 触效 果 同样 有 着 重 要 的影 响 。本研 究在 布 置 了多 层 进气 结 构 的循 环流 化床 冷模 实验装 置 上 ， 比较采 用 ２种 新 型提升
催化裂化装置中、高级操作工
催化裂化装置中、高级操作工1、多选（江南博哥）国内开发的进料喷嘴的类型有（）。
A、LPCB、KHC、BWJD、BP答案：A,B2、单选水平管密相输送时，只有在固体颗粒保持悬浮状态和固体流速摩擦损失（）压力降条件下才能实现。
A、小于B、等于C、大于D、无法确定答案：B3、多选催化裂化平衡催化剂的物理组成分析包括（）。
A、密度B、孔体积C、炭含量D、磨损指数答案：A,B4、单选流化床床层高度和空隙率随流速增大而（）。
A、减小B、不变C、增大D、无法确定答案：C5、问答题精馏过程的基本条件是什么？答案：（1）必须有能够使气液充分接触进行传质，传热的场所，即塔盘。
（2）每层塔盘上必须存在着组成不平衡的汽液两相，为了保证精馏每层塔盘上升油所所就需要提供热源，为了使塔盘有下降回流，塔顶及各抽出斗的上方均需有外回流。
（3）为了达到精馏的目的，不仅要有塔盘，而且要有一定的塔盘数，不仅要有馏出，而且要有适当的回流量。
6、填空题弹簧管压力表是由（），（）和指示机构三部分组成。
答案：测量元件、放大传动机构7、填空题变化器油在变压器中内的作用是（）。
答案：冷却和绝缘8、问答题汽提塔和分馏塔有何区别？答案：汽提塔是在塔底通入蒸汽，在温度不变和总压力一定时降低油气分压，塔加易挥发组份汽化率，从而降低产品中轻组份含量，催化裂化分馏塔低部进料，只有精馏段而没有提馏段，汽提塔是塔顶进料相当于侧线产品的提馏段。
9、填空题汽化是指（）变成（）的过程。
答案：液体、汽体10、单选在催化裂化反应过程中，产品分子自催化剂内表面脱离的过程，称为（）。
A、吸附B、脱附C、外扩散D、内扩散答案：B11、单选将进料转化为目的产品能力，称为催化剂的（）。
A、活性B、稳定性C、选择性D、水热稳定性答案：C12、填空题按质量要求三机润滑闪点为（）。
答案：≮180℃13、名词解释空塔线速答案：通过塔盘自由截面上的气体量，也就是以空塔截面积计算的蒸汽速度叫空塔线速。
催化裂化装置优化技术分析-收率与能耗
一、催化裂化装置能耗分析
影响的催化裂化装置能耗的第二大因素是装置 蒸汽输出量。由于重油催化裂化装置原料较重，生 焦率高，焦炭在再生器中燃烧释放出的热量除提供 裂化反应热外，还有大量的剩余，如何合理利用装 置的高温位余热发生蒸汽，以蒸汽为介质回收热量、 提高装置利用热能的能力是降低装置能耗的有效手 段。
中国石油大庆石化公司炼油厂
二、催化裂化装置节能措施
2.7催化与气分装置进行热联合 因此，催化装置低温热能的综合利用，对装置能耗有
很大的影响。锦西石化公司1.0Mt/a重油催化裂化装置分 馏系统与气分装置进行热联合，其中，催化顶循环油引 至气分脱丙烷塔底作源；两外把高温热水由P311A/B抽 出后去催化，分别和分馏塔顶油气、轻柴油、一中循环 油、产品油浆换热，把油品冷却到合适温度，把高温热 水加热到105℃左右送到了气分装置，作为气分装置的热 源。
中国石油大庆石化公司炼油厂
一、催化裂化装置能耗分析
项目 焦炭 新鲜水 循环水 除盐水 电耗 3.6MPa 蒸汽 1.0MPa 蒸汽 3.6+1.0 蒸汽 0.3MPa 蒸汽 低温输出热 总加工原料量 合计能耗
表-1 某催化裂化装置近四年能耗构成
能耗系数 950 0.18 0.1 2.3
0.2338 88 76
题目：催化裂化装置优化技术分析 ——收率与能耗
王文清
中国石油大庆石化公司炼油厂
目录
催化裂化装置能耗分析 催化裂化装置节能措施 优化工艺提高催化装置产品收率 其他提高产品收率及降低能耗的措施 炼油厂能耗计算与评价方法
中国石油大庆石化公司炼油厂
一、催化裂化装置能耗分析
催化裂化装置是我国炼油行业的主要二次加工装 置，也是占炼油厂能耗比例最大的装置之一，催化装 置能耗一般占炼油厂全厂能耗的30%～50%。随着原 油价格的不断攀升以及催化裂化原料的日益重质化， 催化裂化节能降耗问题成为了提高催化裂化装置经济 效益的关键问题，装置节能降耗的重要性尤为突出。 表-1为某催化裂化装置近四年来的能耗分析数据。
SKH-5喷嘴在DCC装置的应用
表 １原 料性 质
表 ２主要操作条件
大庆中蓝石化有 限公司 ５ ０万吨／ 年催化裂解 （ 以下简称 Ｄ Ｃ）装置 由中国石化工程建设公 司 Ｃ （Ｅ） ＳＩ 设计 ， 由中油一公司负责建设安装 ， ２０ 在 ０６ 年１ ０月投产。 Ｃ Ｄ Ｃ处理能力为大庆常渣 ５ ０万吨／ 年 ，Ｃ Ｄ Ｃ的工艺上采用了“ 提升管＋ 床层反应” 的反 应形式及较高的反应温度，反应温度较常规催化 裂化高约 ５℃。本装置采用重油转化和抗金属污 ０ 染能力强、 选择性好 的 Ｍ／Ｃ ２系列催化剂， ￣一 Ｉ 采用 了复合型分子筛 ，使用含磷和过渡金属的 Ｚ Ｐ沸 Ｓ 石为主的多元活性组分，以提高 Ｚ Ｐ沸石的水热 Ｓ 表 ３催 化 剂的性 质 活性稳定性和增加催化剂对小分子 烃的脱氢功 能， 采用分段进料和多段汽提技术 ， 提升管进料为 Ｂ —Ｉ ＷＪＩ 型高效进料雾化喷嘴 ， Ｉ 采用了烧焦罐式完 全燃烧再生形式， 既增加烧焦反应的推动力， 也增 加 了操作灵活性。并且采用 了外循环管技术以提 高烧焦罐底部待生剂起始温度 ，提高燃烧速度及 效果。 设置再生催化剂脱气罐 ， 有利于减少干气中 的非烃气的含量。 装置 自开工以来 ， 由于原料油紧 张一直掺炼 Ｍ一０ １０重质燃料油。装置的进料喷嘴 原使用 Ｂ —Ｉ型喷嘴， ＷＪＩ Ｉ 雾化蒸汽用量大 ， 雾化效 果不理想 ， 原喷嘴是针对原料为大庆常渣设计的， 而我们在生产中掺炼 ４％的 Ｍ一０ ，原料性质变 ０ １０ 化了， 原喷嘴已无法适应现阶段生产需要 ， 已不能 指标 暂定为 管反温度 ５０ ，比改造 前降低 了 ２￣ Ｃ 更好满足生产需要 ， 产品分布不是很理想 ， 总收率 ５ ℃；四个 Ｓ Ｈ一 进料喷嘴的雾化蒸汽提到晟大 Ｋ ５ 也较 低 。 量才 ２ ｝ 比 ． ｔ ， 原改造前降低了 ２ ｈ其他的生 ８／ ｌ ．ｔ； ６／ 为 了提 高总 液 收 和处 理量 ， 一步 减 少 干气 产 指标 为 做大 的调 整 。具体 操作 参 数见 表 ２ 进 。 和焦炭 、 油浆产率， ２０ 在 ０８年 ４月的装 置大检修 ２３ 化剂 性质 ＿催 中 ，将反 应进料 Ａ Ｃ Ｂ Ｄ四个 同一 高度 的喷嘴 由 目前 Ｄ Ｃ装置使用 的是齐鲁催化剂厂生产 Ｃ Ｂ —ｌ型喷嘴更换为中科院新型 Ｓ Ｈ一 进料喷 的 Ｄ Ｃ专 用剂 ＭＭＣ一 ＷＪ Ｉ ｌ Ｋ ５ Ｃ ２和 加工 重质 原 料 油 的 嘴，而上部反应进料 Ｅ Ｆ二个喷嘴一直没有投用 ， Ｄ Ｃ Ｃ 专用剂 Ｄ Ｍ 一 ， Ｍ Ｃ １并配 比长岭催化剂厂生产 仍保持 Ｂ —Ｉ型喷嘴。 ｗＪＩ Ｉ 的 Ｃ Ｃ催化剂 ， Ｄ 现系统内催化剂 的比例为 ＭＭＣ 一 Ｓ Ｈ ５进料喷嘴具有雾化蒸汽用量小 ， Ｋ一 雾化 ２ Ｃ ＣＤ ：Ｄ ：ＭＭＣ １为 ３３ １ 一 ：：；与改造前所用催化剂 效果好的特点 ， 原料和催化剂充分接触 ， 更适合于 种类和比例都是一样的（ 见表 ３ 。 ） 重油裂解 ， 改善产品分布 ， 于气和焦炭收率降低， ２ ． 品分 布（ ４产 见表 ４ ） 油浆性质变好， 轻油收率也显著提高 ； 同时减缓设 ３应 用结 论 备结焦 ， 延长装置生产周期 。 Ｄ Ｃ装置使用 Ｓ Ｈ ５ Ｃ Ｋ 一 进料喷嘴后 ， 在装置现 该喷嘴在 Ｄ Ｃ装置使用后 ，为了多产油少 有的生产条件下 ， Ｃ 可以得出以下结论 产液化气 ， 降低了管反温度， 经过调整操作 ， 效果 ３１使产品分布得到 了优化 ， Ｃ ． Ｄ Ｃ装置在按 非常明显 ， 总液 收提 高了 １ １个百分点 ， ． ２ 干气减 多出柴油方案生产时 ， 经过调整操作 ， 效果非常明 少１ 个百分点 ， 油浆降低 Ｏ 个百分点 ， ． ２ 产品分布 显 ，干气减少 １ 个百分点 ，油浆 降低 Ｏ ． ２个百分 得 到 了优 化 。 点。 ２工业 应 用情 况 ３２对提高装置总液收有明显效果 ， ． 改造后 ， ２１ ．应用前后原料性质 总液收提高了 １ １ ． 个百分点。 ２ 在 ２０ ０８年 ５月 开 工 以 后 ， Ｃ Ｄ Ｃ装 置 在 开 工 ３３在上周期 ，各组 喷嘴总雾化 蒸汽量 为 ． 前后 的原料 性 质 没有 大 的变 化 ，都是 用 大 庆 常渣 ６２ｈ 改 用 Ｓ Ｈ－ ．／， ｔ Ｋ ５喷嘴 后 ， 化蒸 汽 的 用 量才 到 雾 掺炼 ４ ％的 Ｍ一 ０ ， ０ １０ 原料性质对比见表 １ 。 ３ ｔ 。每 月可 节省 蒸 汽 ２０ ．／ ４ｈ ０ ０吨 ， 每月 可产 生 效益 ２２ ．应用前后主要操作条件 ３ 万元 ，当月可收回全部投资 ， ２ 全年可节约 ３０ ３ 在检修开工后 ，工厂根据成品 比价 ，要求 多 万元 。 Ｄ Ｃ装置按多出柴油方案生产 ， Ｃ 经过调整 ， 将操作 ３ ． ４在更换 Ｓ Ｈ ５进料喷嘴后 ， Ｋ一 催化剂 的粒
新型催化裂化进料雾化喷嘴-cck-Ⅳa型的使用效果
慈塑；璺且．新型催化裂化进料雾化喷ncK一ⅣA型的使用效果李鸿雄张秋芳曹振兴(陕西延长石油(集团)有限责任公司延安炼油厂，陕西洛川727406)【摘要]延安炼油厂40万吨／年重油催化裂化装置。
原韩l生质变重，装置处理量低于40万吨／年、收率降低、生焦量增高，严重影响装置高效平稳运行，针对上述情况我厂决定对进料雾化喷嘴进行选型更换。
经过比较、筛选、考察采用了C c K一ⅣA型熏油进耕喷嘴(下称：C CK一ⅣA型喷嘴)。
【关键词]催化裂化；ccK一Ⅳ如综合收率1装置状况30万吨／年重油催化装置原设计依据陕北优质常压渣油为原料，原料由的残炭为2B％。
1995年经扩能改造加工能力达到40万吨，年。
近年来陕北原油性质变差，自产的常压澎由残炭也在上升，使得催化裂化原料由的残炭在410％以上。
随着生产任务逐年增大，我公司为了平衡几个炼油厂的一、二次加工任务，将其他两个炼油厂的常压渣油经汽车运输至延炼进行力旺。
因此不仅酗螈油性质逐年交重，而且夕卜购渣油性质又难以控制，所以该装置的再生器烧焦负荷远远超出了溺寸值，限制了装置的加工生产能力。
具体表现装置处理量达不到40万吨／年(1200t／d)、催化剂损失大、产品收率低、装置运行不稳定。
2催化裂化进料雾化喷嘴选型2l催化裂化决定．1生因素催化裂化装置的原料雾化效果，是搞好催化裂化反应、平稳装置生产、提高全厂经济效率的决定性因素。
因为，原料油雾化效果好，即雾化后的平均粒径小、粒径分布好(，j、粒径多、大粒径少)，可以降低生焦率、提高轻霭由收率、提高装置处理量、提高产品质量。
根据总公司要求及我厂生产指标，以及装置现在运行状况，分析了进料雾化喷嘴对重油催化装置的重要性，决定更换使用了6年的进科雾化喷嘴，选用更能适应重质原科油的进料雾化喷嘴。
经过比较、筛选、考察采用了洛阳高新柯恒石化技术有限公司新开发的CC K—IV A型喷嘴。
22ccK一ⅣA型喷嘴的特点1)CC K—l V A型喷嘴是根据雾化理论及结合国内外雾化喷嘴的优点进行了改进，使雾化性能和操作性能取得了进—步提高，更适合于原料油不断变重(如减压渣油)的趋势。
