水污染控制工程课程设计 新编
水污染控制工程课程设计(AAO)
水污染控制工程课程设计(AAO)1000字一、课程设计内容本次课程设计的主要内容是水污染控制工程的设计和实施，重点掌握基于活性污泥工艺的A2/O工艺。
课程设计将包含以下几个部分：1. 给定一个虚拟的污水处理厂参数和运行情况，要求设计一个基于A2/O工艺的处理方案，并进行模拟和评估。
2. 实际去现场考察，在一个污水处理厂内进行A2/O工艺的实施，对其运行情况进行实地观察，分析其优缺点，并提出改进意见。
3. 参观其他污水处理厂，了解不同的污水处理工艺的优缺点，比较不同工艺之间的差异，并形成自己的见解。
二、课程设计要求1.进行设备设计和操作方法的具体配合，细化施工技能和机械运行设计，制定实用解决方案和技术操作技巧。
2.针对所学工艺要有深入剖析，分析处理污水提取有用物质，测算出投入输出效益。
3.综合运用光学、光学、计算机控制等多种理论，采用科学严谨的方式，对污水处理工艺中的问题进行分析和解决。
4.加强对污水处理工艺、新技术的掌握，对水资源的管理，具备敏锐的环境意识和责任意识，秉持不断创新的理念，提高自身的创新研发能力和解决实际问题的能力。
5.严格遵守安全规章制度，执行安全操作要求，保障现场人员的生命安全和设备稳定运行，维护处理工艺的稳定性和抗干扰能力。
6.注重团队合作，在整个课程设计的过程中，与同学和教师积极配合，互相支持，共同解决问题。
三、预期成果1. 掌握水污染控制工程的基础理论和技术方法。
2. 熟练掌握A2/O工艺的原理和设计方法，能够针对具体情况进行工艺优化和改进。
3. 对不同污水处理工艺进行比较，了解各种工艺的优缺点，并能够根据实际需要选择最合适的处理工艺。
4. 进一步提高解决实际问题的能力，增强应用技能和创新能力。
5. 加深对水资源管理的理解，提高环保意识和责任意识。
四、时间安排本课程设计预计用时两个月，具体时间安排如下：第一周：研究A2/O工艺，了解其原理和应用范围。
第二周：阅读相关文献，了解污水处理工程的基本概念和设计要求。
水污染控制工程课程设计范例
水污染控制工程课程设计范例1000字水污染控制工程课程设计范例一、设计任务1.1设计目标设计一个水污染控制工程方案，以减少污水处理工厂排出的污水对周围环境的影响。
1.2 设计内容（1）搜集相关资料并选定一个待处理的水体。
（2）根据所选水体的污染情况、周围环境特征和处理工艺的技术选型，设计一个水污染控制工程方案。
（3）选取合适的污水处理设备，并综合考虑其投资、运行和维护等成本，优化设计方案。
（4）探讨设计中的关键问题和技术难点，并给出解决方案。
（5）编写水污染控制工程方案设计报告。
二、设计内容2.1 水体污染状况通过对废水排放口进行取样，分析水体的污染程度。
污染物主要包括COD、BOD、NH3-N、TP、TN等项目。
同时分析污水pH值、温度、悬浮物含量、颜色等情况，对水体的污染来源进行初步判断。
2.2 工艺流程设计在对污染水体的分析基础上，确定污水处理的工艺选择。
包括预处理、生物处理、深度处理等环节，并针对不同污染物设置不同的处理工艺和条件。
同时，根据选用工艺的特点，设计工艺流程图和配套设备。
2.3 设备选择与优化在确定工艺流程和配套设备的基础上，结合设计负荷、经济效益和运行维护成本等多重因素，选择最适合的处理设备。
并结合设备性能、技术先进性、稳定性等因素，对设备进行优化，优化设计方案。
2.4 生物处理过程细节分析对生物处理过程中的关键问题进行深入分析，如生物污泥的产生与处理、脱氮脱磷技术的应用等。
并根据实验数据和实际情况进行设计，制定针对性的解决方案。
2.5 经济效益分析在确定最终设计方案的基础上，进行经济效益分析。
包括项目总投资、日处理能力、处理费用等。
同时分析方案的可行性和实用性，确保方案的可推广性和应用性。
三、设计要求3.1 设计报告根据上述设计内容，编写水污染控制工程方案设计报告。
报告的内容应该概括、清晰，包括设计目标、技术路线、方案设计过程和经济效益等内容。
3.2 设计讲解通过设计方案的讲解，介绍设计思路、设计过程和设计成果。
水污染控制工程课程设计
设计题目：河南工程学院及周边村庄合并生活污水处理站工艺设计院名：专业班级：姓名：学号：指导教师：目录一、工程概述 (1)设计要求、原则和范围 (3)设计原则 (3)设计范围 (3)工程设计背景 (3)城市概述 (3)自然条件 (3)设计目的 (4)设计任务 (4)二、设计工程计算 (5)污水处理工艺流程 (5)设计流量 (5)格栅的设计 (5)平流式沉砂池设计计算 (9)辐流式初沉池设计计算 (12)传统活性污泥法鼓风曝气池设计计算 (14)向心辐流式二沉池设计计算 (18)计量槽设计计算 (21)污泥量计算 (22)污泥泵房设计计算 (22)污泥重力浓缩池设计计算 (23)贮泥池设计计算 (25)污泥厌氧消化池设计计算 (26)机械脱水间设计计算 (28)污水处理厂的平面布置 (28)污水厂的高程布置 (29)控制点高程的确定 (29)各处理构筑物及连接管渠的水头损失计算 (29)污水系统高程计算 (31)污泥系统高程计算 (32)三、参考文献 (33)四、小结 (33)一、工程概述1、设计要求、原则和范围1）设计要求掌握工程设计的设计步骤、方案选择方法；了解废水处理工程设计的特点和原则；熟悉使用国家相关的法律法规、标准规范、设计手册的方法；掌握主要处理构筑物和设备的设计方法；掌握平面布置图、高程图及主要构筑物的绘制方法。
掌握有关工程设计说文件的编写方法2）设计原则遵循设计依据并在可行性的基础上，同时在城市总体规划的指导下，根据城市总体规划布局，结合地形条件和社会环境要求，统一规划设计污水处理设施，充分发挥建设项目的社会、环境和经济效益。
3）设计范围对污水处理厂内的主要污水处理构筑物的工艺进行设计，包括格栅、沉砂池、曝气池、污泥浓缩池、污泥贮泥池等。
2、工程设计背景1）城市概述现状境内有107国道和郑新公路两条过境道路通过，公路交通发达，素有“郑州南大门”之称。
距郑州市区11公里，距郑州新郑国际机场18公里，从而又是多种交通运输方式选择的便利之地。
水污染控制工程课程设计

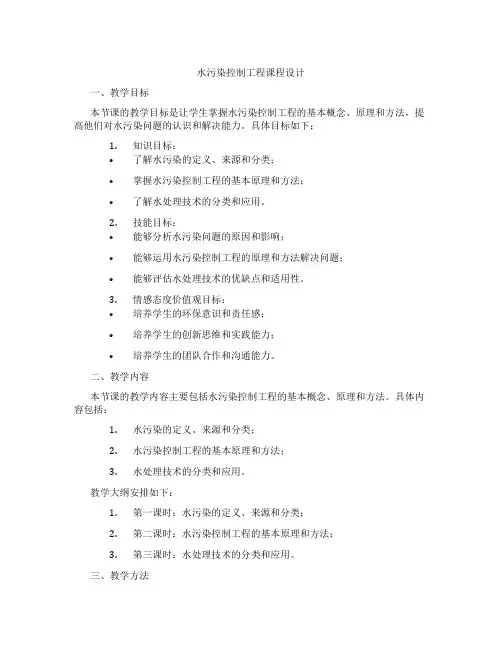

水污染控制工程课程设计一、教学目标本节课的教学目标是让学生掌握水污染控制工程的基本概念、原理和方法，提高他们对水污染问题的认识和解决能力。
具体目标如下：1.知识目标：•了解水污染的定义、来源和分类；•掌握水污染控制工程的基本原理和方法；•了解水处理技术的分类和应用。
2.技能目标：•能够分析水污染问题的原因和影响；•能够运用水污染控制工程的原理和方法解决问题；•能够评估水处理技术的优缺点和适用性。
3.情感态度价值观目标：•培养学生的环保意识和责任感；•培养学生的创新思维和实践能力；•培养学生的团队合作和沟通能力。
二、教学内容本节课的教学内容主要包括水污染控制工程的基本概念、原理和方法。
具体内容包括：1.水污染的定义、来源和分类；2.水污染控制工程的基本原理和方法；3.水处理技术的分类和应用。
教学大纲安排如下：1.第一课时：水污染的定义、来源和分类；2.第二课时：水污染控制工程的基本原理和方法；3.第三课时：水处理技术的分类和应用。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
具体方法如下：1.讲授法：通过讲解水污染控制工程的原理和方法，使学生掌握基本概念和知识点；2.讨论法：通过分组讨论，让学生探讨水污染问题的原因和解决方法，培养学生的创新思维和实践能力；3.案例分析法：通过分析具体的水污染案例，让学生了解水污染控制工程的实际应用，提高学生的解决问题的能力；4.实验法：通过实验操作，让学生亲身参与水处理技术的实践过程，培养学生的实验操作能力和团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《水污染控制工程》教材；2.参考书：相关的学术期刊论文和专著；3.多媒体资料：PPT课件、视频资料等；4.实验设备：水处理实验装置、水质分析仪器等。
以上教学资源将有助于学生更好地理解和掌握水污染控制工程的知识和方法，提高他们的学习效果和实践能力。
水污染课程设计模板(新)

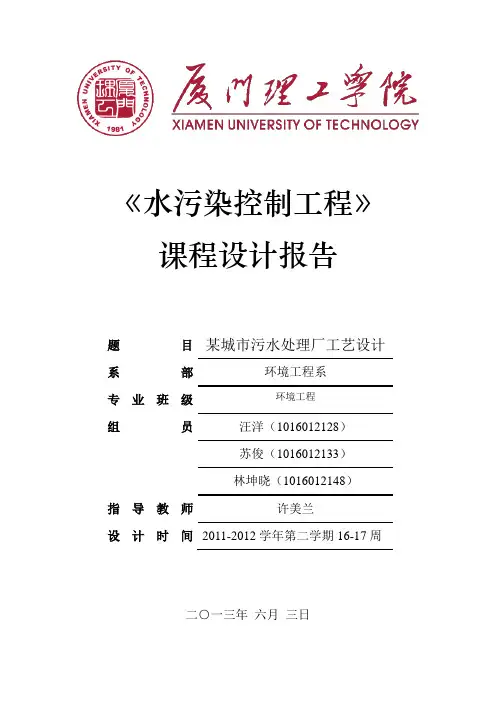

《水污染控制工程》课程设计报告题目某城市污水处理厂工艺设计系部环境工程系专业班级环境工程组员汪洋（1016012128）苏俊（1016012133）林坤晓（1016012148）指导教师许美兰设计时间2011-2012学年第二学期16-17周二○一三年六月三日小组任务分配目录1设计任务书（一级标题，用黑体小三，1.5倍行距，段前、段后0行） (1)1.1 设计目的(二级标题，用黑体四号，1.5倍行距，段前、段后0行) (1)1.2 设计任务及内容 (1)1.3 设计资料 (1)1.4 小组任务分配 (1)2工艺流程的设计及说明 (1)2.1 工艺流程的选择与确定(二级标题，用黑体四号，1.5倍行距，段前、段后0行)12.2 工艺流程说明 (1)3处理构筑物的设计计算 (1)3.1 污水处理部分(二级标题，用黑体四号，1.5倍行距，段前、段后0行) (1)3.1.1 ... (三级标题，用黑体小四，1.5倍行距，段前、段后0行) . (1)3.1.2 (1) (1)3.2 污泥处理部分 (1)4附属建筑物的确定 (1)5污水处理厂的总体布置 (1)5.1 平面布置设计 (1)5.2 高程布置设计 (1)6总结（感想和心得等） (1)主要参考文献 (1)附录1设计任务书1.1设计目的1、通过课程设计，使学生掌握水处理工艺选择、工艺计算的方法，掌握平面布置图、高程图及主要构筑物的绘制方法，掌握设计说明书的写作规范。
2、本设计是水污染控制工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。
1.2设计任务及内容设计任务：根据已知资料，进行污水处理厂的设计。
要求确定污水处理方案和流程，计算各处理构筑物的尺寸和选择设备，布置污水处理厂总平面图和高程图。
要求污泥处理工艺采用：“污泥浓缩→污泥消化→污泥脱水”或“污泥前浓缩→污泥消化→污泥后浓缩→污泥脱水”或“污泥浓缩→污泥一级消化→污泥二级消化→污泥脱水”工艺。
水污染控制工程课程设计
水污染控制工程课程设计
水污染控制工程课程设计

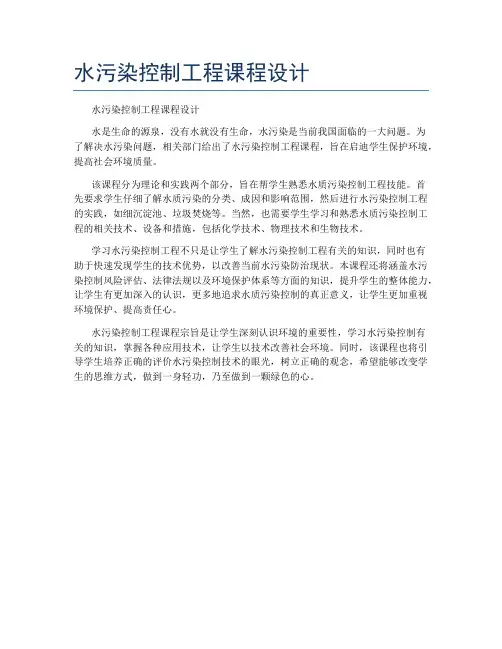

水是生命的源泉，没有水就没有生命，水污染是当前我国面临的一大问题。
为
了解决水污染问题，相关部门给出了水污染控制工程课程，旨在启迪学生保护环境，提高社会环境质量。
该课程分为理论和实践两个部分，旨在帮学生熟悉水质污染控制工程技能。
首
先要求学生仔细了解水质污染的分类、成因和影响范围，然后进行水污染控制工程的实践，如细沉淀池、垃圾焚烧等。
当然，也需要学生学习和熟悉水质污染控制工程的相关技术、设备和措施，包括化学技术、物理技术和生物技术。
学习水污染控制工程不只是让学生了解水污染控制工程有关的知识，同时也有
助于快速发现学生的技术优势，以改善当前水污染防治现状。
本课程还将涵盖水污染控制风险评估、法律法规以及环境保护体系等方面的知识，提升学生的整体能力，让学生有更加深入的认识，更多地追求水质污染控制的真正意义，让学生更加重视环境保护、提高责任心。
水污染控制工程课程宗旨是让学生深刻认识环境的重要性，学习水污染控制有
关的知识，掌握各种应用技术，让学生以技术改善社会环境。
同时，该课程也将引导学生培养正确的评价水污染控制技术的眼光，树立正确的观念，希望能够改变学生的思维方式，做到一身轻功，乃至做到一颗绿色的心。
《水污染控制工程》课程设计
沈阳化工大学《水污染控制工程》课程设计题目：城镇污水处理厂工艺设计--活性污泥法院系：环境与安全工程学院专业：环境优创班级：0901学生姓名：王希鹏指导教师：范文玉2012年8月23日目录第一章绪论 (3)第二章常见污水生物处理的工艺 (3)一、活性污泥法 (3)1。
1 SBR法 (3)1。
2 CASS法 (4)1.3 AO法 (4)1。
4 AAO法 (5)1.5 氧化沟法 (6)二、生物膜法 (6)2.1 生物滤池 (6)2。
2 生物转盘 (7)2。
3 生物接触氧化法 (7)三、厌氧生物处理法 (8)四、自然条件下的生物处理法 (9)4。
1 稳定塘 (9)4.2 土地处理法 (9)第三章污水处理流程 (9)一、格栅 (10)二、泵房 (10)三、沉砂池 (10)四、沉淀池 (12)五、曝气池 (13)六、二沉池 (14)七、污泥浓缩池 (14)第四章构筑物的计算 (14)一、设计参数 (14)二、设计计算 (15)第五章设计总结 (17)参考文献 (18)第一章绪论随着工农业生产的迅速发展和人民生活水平的不断提高,用水紧张和污水排放的问题已越来越突出.目前，我国城镇大部分的生活污水采用直接排放的方式，没有采取应有的治理措施,加重了对环境的污染.在国家可持续发展的新政策下,环境保护已受到各级政府和全国人民的重视，对污水进行彻底的治理以保护人类赖以生存的环境的重要性越来越大,高效节能的城市污水处理技术与工艺已能为国民经济的发展起到较大的推动作用。
建立城镇污水处理厂对改善城镇水环境，保障城镇经济发展起着举足轻重的作用。
随着经济的发展，城市化进程的不断加速，人口和经济增长、粗放型发展模式、无组织大面积排施污染物、污水处理率偏低,以及牺牲环境和资源去追求眼前利益等，均是造成水污染日趋严重的原因.大量未经充分处理的污水被用于灌溉，已经使农田受到重金属和合成有机物的污染.据农业部在占国土面积85％的流域内，通过372个代表性区域取样调查,发现全国粮食总量的1/10不符合卫生标准。
(最新版)水污染控制工程毕业课程设计
目录第一章总论.................................................. - 3 - 第一节设计任务和内容...................................... - 3 -1、设计任务............................................ - 3 -2、设计内容............................................ - 3 -第二节基本资料............................................ - 3 -1、水量水质资料........................................ - 3 -2、城市污水水量的确定 .................................. - 4 - 第二章污水处理工艺流程说明.................................. - 5 -一、工艺流程说明........................................... - 5 -1、工艺流程图.......................................... - 5 -2、工艺流程说明........................................ - 5 -二、工艺特点............................................... - 6 - 第三章处理构筑物设计........................................ - 7 - 第一节格栅间和提升泵房.................................... - 7 -一、粗格栅设计计算..................................... - 7 -1、粗格栅设计计算...................................... - 7 -2、格栅选型............................................ - 9 -二、提升泵房设计....................................... - 9 -1、设计说明............................................ - 9 -2、设计计算选型....................................... - 9 -三、细格栅设计计算.................................... - 10 -1、设计说明........................................... - 10 -2、细格栅设计计算..................................... - 10 -第二节沉砂池设计........................................ - 13 -一、设计说明.......................................... - 13 -二、设计参数.......................................... - 13 -三、设计计算.......................................... - 14 -四、电磁流量计选型.................................... - 15 -第三节氧化沟........................................ - 15 -一、设计说明.......................................... - 15 -二、氧化沟设计计算.................................... - 15 -1、反应池容积V ........................................ - 15 -2、反应池各部分尺寸................................... - 15 -3、曝气量计算......................................... - 16 -三、氧化沟后配水井设计 ................................ - 16 -第四节二沉池............................................ - 18 -一、二沉池设计说明.................................... - 18 -二、二沉池设计计算.................................... - 18 -第五节接触消毒池.................................... - 19 -一、接触消毒池设计说明 ................................ - 19 -二、接触消毒池设计计算 ................................ - 19 -二、设计计算.......................................... - 20 - 第四章厂址选择和总体布局................................... - 21 - 第一节污水厂平面布置.................................... - 22 -一、污水处理厂平面布置的特点 .......................... - 22 -二、构筑物的布置...................................... - 22 -第二节污水厂高程布置.................................... - 23 -一、说明.............................................. - 23 -二、高程计算......................................... - 24 - 第五章总结................................................. - 24 - 参考文献：................................................... - 25 -第一章总论本课程设计所处理的水质为城市小区污水，伴随着经济发展、人口增加、城镇化进程的步伐加快，大量城市生活污水的排放严重污染了水体环境，为此，我们需要加大建设城市污水处理工程的力度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章设计说明书1. 设计题目某城市日处理量7万m3污水处理工程设计2.设计任务1、确定污水处理厂的工艺流程，对处理构筑物选型做说明；2、对主要处理设施（格栅、沉砂池、曝气池、沉淀池、污泥浓缩池）进行工艺计算（附必要的计算草图）；3、按初步设计标准，画出污水处理厂平面布置图，内容包括表示出处理厂的范围，全部处理构筑物及辅助建筑物、主要管线的布置、主干道；4、按初步设计标准，画出污水处理厂工艺流程高程布置图，表示出原污水、各处理构筑物的高程关系、水位高度以及处理出水的出厂方式；5、编写设计计算说明书。
3.设计内容1.设计规模：设计日平均污水流量Q=70000m3/d2.进水水质：CODCr =250mg/L，BOD5=150mg/L，SS =200mg/L，NH3-N = 25mg/L，pH=7.0～8.53.污水处理要求：污水经二级处理后应符合《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准出水：CODCr ≤ 60mg/L，BOD5≤20mg/L，SS≤20mg/L，NH3-N≤8mg/L4.基本资料4.1气象资料该市地处内陆中纬度地带，属暖温带大陆性季风气候。
年平均气温9～13.2℃，最热月平均气温21.2～26.5℃，最冷月-5.0～-0.9℃。
极端最高气温42℃，极端最低气温-24.9℃。
年日照时数2045小时。
多年平均降雨量577毫米，集中于7、8、9月，占总量的50～60%，受季风环流影响，冬季多北风和西北风，夏季多南风或东南风，市区全年主导风向为东北风，频率为18%，年平均风速2.55米/秒。
4.2 污水排放接纳河流资料该污水厂的出水直接排入厂区外部的河流，其最高洪水位（50年一遇）为50.0m，常水位为48.0m，枯水位为45.0m。
4.3 厂址及场地现状该污水处理厂选址于城郊，位于大河北岸河堤内一块长方形地带，场地地势平坦，由西北坡向东南，场地标高54.5～53.5米之间，位于城市中心区排水管渠末端，交通便利。
5.设计原则考虑城市经济发展及当地现有条件，确定方案时考虑以下原则：(1)要符合适用的要求。
首先确保污水厂处理后达到排放标准。
考虑现实的技术和经济条件，以及当地的具体情况(如施工条件)，在可能的基础上，选择的处理工艺流程、构(建)筑物型式、主要设备、设计标准和数据等，应最大限度地满足污水厂功能的实现，使处理后污水符合水质要求。
(2)污水厂设计采用的各项设计参数必须可靠。
(3)污水处理厂设计必须符合经济的要求。
设计完成后，总体布置、单体设计及药剂选用等要尽可能采取合理措施降低工程造价和运行管理费用。
(4)污水处理厂设计应当力求技术合理。
在经济合理的原则下，必须根据需要，尽可能采用先进的工艺、机械和自控技术，但要确保安全可靠。
(5)污水厂设计必须注意近远期的结合，不宜分期建设的部分，如配水井、泵房及加药间等，其土建部分应一次建成；在无远期规划的情况下，设计时应为以后的发展留有挖潜和扩建的条件。
(6)污水厂设计必须考虑安全运行的条件，如适当设置分流设施、超越管线等。
6.设计成果1、设计说明书、计算书一份（A4纸手写）；2、设计图纸（以下图纸各一张，A1或A2幅面，手画或打印均可）：污水处理厂平面布置图一张；高程布置图一张；流程图一张；单体构筑物（如曝气池及二沉池）工艺图一到两张。
第二章设计计算书1确定工艺流程1.1 污水处理工艺流程污水处理厂的工艺流程是指在达到所要求的处理程度的前提下，污水处理每个单元的有机结合，构筑物的选型则是指处理构筑物形式的选择，两者是互有联系，互为影响的。
城市生活污水一般以BOD物质为其主要去除对象，因此，处理流程的核心是二级生物处理法——活性污泥法。
具体的流程为：污水进入处理厂，经过格栅至集水间，由水泵提升到平流沉砂池，再到初次沉淀池，经初次沉淀池沉淀后，大约可去初SS 50%,BOD 25%，然后污水进入曝气池中曝气，采用传统活性污泥法。
再经二次沉淀池泥水分离，到消毒池灭菌后排放。
1.2 污泥处理工艺流程污泥是污水处理的副产品，也是必然的产物，如从沉淀池排出的沉淀污泥，从曝气池排出的剩余活性污泥等。
这些污泥如果不加以妥善处理，就会造成二次污染。
污泥经浓缩处理后的含水率仍然很高，不宜长途输送和使用，因此，还需要进行脱水和干化等处理。
具体过程为：二沉池的剩余污泥由螺旋泵提升至浓缩池，浓缩后的污泥进入污泥池，再送至脱水机房脱水，压成泥饼，泥饼运至厂外。
1.3 设计的基本流程图原污水格栅2 污水处理构筑物设计第一节 设计流量的确定1. 平均日流量Q d =7万m 3/d2. 最大日流量计算 K z = 11.0Qd7.2 5<Q d <1000 污水日变化系数：29.119.8107.211.0==z k 最大日流量 ：h m s s L Q K Q d z /5.3762/m 045.1/14.104519.81029.133max ===⨯=⨯=第二节 泵前粗格栅设计计算粗格栅用以截留水中的较大悬浮物或漂浮物，以减轻后续处理构筑物的负荷，用来去除那些可能堵塞水泵机组驻管道阀门的较粗大的悬浮物，并保证后续处理设施能正常运行的装置。
1.格栅的设计要求（1）水泵处理系统前格栅栅条间隙，应符合下列要求：1)人工清除 25～40mm2)机械清除 16～25mm3)最大间隙 40mm（2）过栅流速一般采用0.6～1.0m/s.（3）格栅倾角一般取600（4）格栅前渠道内的水流速度一般采用0.4～0.9m/s.（5）通过格栅的水头损失一般采用0.08～0.15m。
2. 格栅尺寸计算设计参数确定：设计流量Q1=1.045m3/s（设计2组格栅），以最高日最高时流量计算；栅前流速：v1=0.6m/s，过栅流速：v2=0.8m/s；渣条宽度：s=0.05m，格栅间隙：e=0.02m；栅前部分长度：0.5m，格栅倾角：α=60°；单位栅渣量：w1=0.07m3栅渣/103m3污水。
设计中的各参数均按照规范规定的数值来取的。
（1）确定格栅前水深，根据最优水力断面公式21211v B Q =计算得:栅前槽宽1B =87.16.0045.12=⨯m ，则栅前水深93.0287.12h 1===B m （2）栅条间隙数： 658.093.002.060sin 045.1sin n 21=⨯⨯⨯==οehv Q α （3）栅槽有效宽度：B 0=s （n-1）+en=0.01×（65-1）+0.02×65=1.94m 考虑0.4m 隔墙：B=2B 0+0.4=4.28m（4）进水渠道渐宽部分长度： 进水渠宽：87.193.06.0045.1B'1max =⨯==h v Q m （其中α1为进水渠展开角，取α1=︒20）（5）栅槽与出水渠道连接处的渐窄部分长度66.1231.32L 12===L m （6）过栅水头损失（h 1）设栅条断面为锐边矩形截面，取k=3，则通过格栅的水头损失：0814.060sin 81.928.0)02.001.0(42.23sin 20234201=⨯⨯⨯===αεg v k kh h m其中： 4/3(/)s e εβ=h 0：水头损失；k ：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3；ε：阻力系数，与栅条断面形状有关，当为矩形断面时β=2.42。
（7）栅后槽总高度（H ）本设计取栅前渠道超高h 2=0.3m ，则栅前槽总高度H 1=h+h 2=0.93+0.3=1.23mH=h+h 1+h 2=0.93+0.0814+0.3=1.311m（8）栅槽总长度L=L 1+L 2+0.5+1.0+（0.79+0.30）/tan α=3.31 +1.66+0.5+1.0+(0.73+0.3/tan60°=7.06m（9）每日栅渣量在格栅间隙在20mm 的情况下，每日栅渣量为： d m K w W z /2.02.4100029.18640006.0045.1100086400Q 31max >=⨯⨯⨯=⨯⨯⨯=,所以宜采用机械清渣。
第二节 污水提升泵房1水泵选择设计水量70000m3/d，选择用4台潜污泵(3用1备)第三节沉砂池设计计算1. 沉砂池的选型：沉砂池主要用于去除污水中粒径大于0.2mm，密度2.65t/m3的砂粒，以保护管道、阀门等设施免受磨损和阻塞。
沉砂池有平流式、竖流式、曝气式和旋流式四种形式。
平流式沉砂池具有构造简单、处理效果好的优点。
本设计采用平流式沉砂池。
2 设计资料1）沉砂池水力停留时间30-60s；2）有效水深不大于1.2m；3）水流速，0.15-0.3m/s；4）每格宽度不小于0.6m。
计算草图如下页图4所示：2.1 设计参数确定设计流量：Q=1045.14L/s（设计1组池子）max设计流速：v=0.25m/s水力停留时间：t=50s2.2 池体设计计算（1）沉砂池长度：L=vt=0.25×50=12.5m（2）水流断面面积：（3）沉砂池总宽度：设计n=2格，每格宽取b=2m>0.6m，每组池总宽B=2b=4.0m（4）有效水深：=A/B=2.56/4=0.64m （小于1.2m）h2（5）贮泥区所需容积：设计T=2d，即考虑排泥间隔天数为2天，城市污水沉砂量31053X 则每个沉砂斗容积m/3m（每格沉砂池设两个沉砂斗，两格共有四个沉砂斗）（6）沉砂斗各部分尺寸及容积：设计斗底宽a 1=0.50m ，斗壁与水平面的倾角为60°，斗高h d =1.0m ，则沉砂斗上口宽： 沉砂斗容积： 符合要求 （7）沉砂池高度：采用重力排砂，设计池底坡度为0.02，坡向沉砂斗。
沉砂室由沉砂斗与沉砂室坡向陈啥都的过渡部分两部分组成，沉砂池的长度为2.0)(22++=a l L 0.2为两个沉砂斗之间的隔壁厚。
2L 为沉砂室的长度，则 则沉泥区高度为池总高度H ：设超高h 1=0.3m ，H=h 1+h 2+h 3=0.3+0.64+1.09=2.03m（10）校核最小流量时的流速： 最小流量一般采用即为0.75Q a ，则s m s m A n Q v /15.0/28.0)09.164.0(5.02045.175.0min 1min min ≥=+⨯⨯⨯==，符合要求. （11） 排砂管道本设计采用沉砂池底部管道排砂，排砂管道管径DN=200mm 。
第四节 初沉池设计计算本次设计中采用平流式沉淀池。
原水经投药、混合与絮凝后，水中悬浮物质逐步形成粗大的絮凝体，通过沉淀池分离可以完成澄清过程。
（1）池子总面积A 按qQA =计算 Q 取最大设计流量，即Q=70000d m /3=1.045s m /3；取)/(0.223h m m q ⋅= （2）有效水深2h ，取h t 5.1=。
