单吸泵和双吸泵工和原理及结构比较

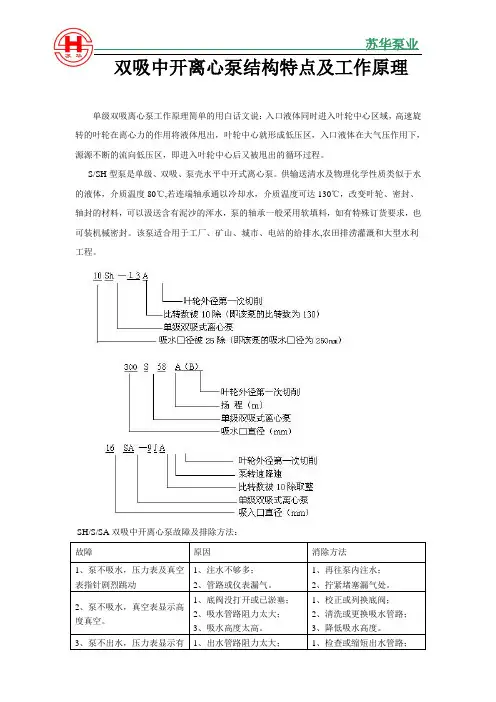

双吸中开离心泵结构特点及工作原理
双吸中开离心泵结构特点及工作原理单级双吸离心泵工作原理简单的用白话文说：入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。
S/SH型泵是单级、双吸、泵壳水平中开式离心泵。
供输送清水及物理化学性质类似于水的液体，介质温度80℃,若连端轴承通以冷却水，介质温度可达130℃，改变叶轮、密封、轴封的材料，可以汲送含有泥沙的浑水，泵的轴承一般采用软填料，如有特殊订货要求，也可装机械密封。
该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。
SH/S/SA双吸中开离心泵故障及排除方法：故障原因消除方法1、泵不吸水，压力表及真空表指针剧烈跳动1、注水不够多；2、管路或仪表漏气。
1、再往泵内注水；2、拧紧堵塞漏气处。
2、泵不吸水，真空表显示高度真空。
1、底阀没打开或已淤塞；2、吸水管路阻力太大；3、吸水高度太高。
1、校正或列换底阀；2、清洗或更换吸水管路；3、降低吸水高度。
3、泵不出水，压力表显示有1、出水管路阻力太大；1、检查或缩短出水管路；压力。
2、旋转方向不对；3、叶轮堵塞；4、转速不够。
2、纠正电动机旋转方向；3、清洗叶轮；4、提高转速。
4、流量不足或扬程太低。
1、叶轮或进出水管路阻塞；2、双吸密封环磨损过多或叶轮损坏；3、转速低于规定值；1、清洗叶轮或管路；2、更换损坏的零件；3、调正至额定转速；5、泵消耗的功率过大。
1、填料压得太紧；2、叶轮与双吸密封环磨擦；3、流量过大；1、拧松填料压盖；2、检查原因，消除机械摩擦；3、调节出水闸阀，使之在规定范围内运转；6、泵内部声音反常，泵不上水。
1、吸水管阻力太大；或吸水高度过高；2、吸水处有空气吸入；3、所输送液体温度过高；4、流量过大而发生汽蚀现象。
1、清理进水管及底阀；降低吸水高度；2、检查底阀；降低吸水高度，堵塞漏气处；3、调节液体温度；4、调节出水闸阀，使之在规定范转内运转。
双吸泵：双吸泵与单吸泵的区别
双吸泵：双吸泵与单吸泵的区别引言在工业生产中，液体的输送是一个必不可少的过程，其中用到的泵为流体机械中的一种。
泵的类型多种多样，其中双吸泵和单吸泵是两种常见的泵类型。
本文将详细介绍双吸泵和单吸泵的区别，并为读者提供更好的了解。
双吸泵和单吸泵的区别单吸泵单吸泵，顾名思义是指只有一个进口的泵。
在工业生产中，常常采用单吸泵来输送液体，如清洗、加热和输送高粘度流体等。
单吸泵一般由叶轮、导流器和壳体等部分组成，液体从进口处进入单吸泵，然后被叶轮推动从出口处排出。
单吸泵有以下特点：•压力较高：由于单吸泵只有一个进口，液体在进入泵后会直接被叶轮压缩和推动，从而达到较高的压力。
•性能稳定：单吸泵在设计上较为简单，且由于只有一个进口，其性能相对较为稳定。
•适用范围较窄：由于只有一个进口，单吸泵对输送的液体性质存在一定要求，如液体粘度不能过高，否则易于造成泵启动不了或者泵运行效率降低等问题。
双吸泵双吸泵是指有两个进口的泵，每个进口都有自己的叶轮。
该泵在工业生产中常用于输送悬浮固体、泥浆、沼泽水和含气液体等。
双吸泵一般由两个进口、两个叶轮、壳体和调节梁等部分组成。
液体从两个进口分别进入泵体，分别被两个叶轮推动，然后通过出口排出。
双吸泵有以下特点：•适用范围广：由于有两个进口，双吸泵在输送不同性质、不同粘度或者含有悬浮固体和气体等液体时比单吸泵更加适用。
•压力相对较低：由于液体在进入泵体后需要分别被两个叶轮推动，双吸泵的压力相对较低。
•需要调节梁的支持：由于液体的输入流量不同，每个叶轮的作用也不同，因此双吸泵需要调节梁的支持，以保证两个叶轮的功率平衡。
结论综上所述，双吸泵和单吸泵的区别主要在于进口数、适用范围、压力以及需要调节梁支持等方面。
单吸泵具有性能稳定等优点，适用于输送液体，而双吸泵则适用于输送不同性质、不同粘度或者含有悬浮固体和气体等液体。
因此，在实际生产中，选择不同类型的泵，需要根据具体要求来确定。
以上是双吸泵和单吸泵的区别介绍，希望本文能够对读者提供有价值的参考和帮助。
泵的分类
泵的分类按工作原理分：1.容积式泵靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。
根据运动部件运动方式的不同又分为：往复泵和回转泵两类。
根据运动部件结构不同，有：活塞泵和柱塞泵;有齿轮泵、螺杆泵、叶片泵和水环泵。
2.叶轮式泵叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。
根据泵的叶轮和流道结构特点的不同可分为：1）离心泵2）轴流泵3）混流泵4）旋涡泵。
3.喷射式泵是靠工作流体产生的高速射流引射流体，然后再通过动量交换而使被引射流体的能量增加。
4.泵的其它分类泵还可以按泵轴位置分为:1)立式泵2)卧式泵按吸口数目分为:1)单吸泵(single suction pump)2)双吸泵(double suction pump)按驱动泵的原动机来分:1)电动泵2)汽轮机泵3)柴油机泵一、泵的分类与用途1、泵的分类离心泵叶片式轴流泵漩涡泵往复泵：活塞泵、柱塞泵、隔膜泵泵容积式回转泵：齿轮泵、螺杆泵、滑片泵其他类型泵：喷射泵、真空泵1）、容积泵：依靠工作室容积的连续改变而提高液体压力达到输送液体的目的（如：往复泵、齿轮泵等）。
2）、叶片泵：依靠旋转的叶轮在旋转过程中，由于叶片和液体的相互作用，叶片将机械能传给液体，使液体的压力能增加，达到输送液体的目的（如离心泵）。
3）、流体动力作用泵：它是利用一种带压的工作流体在泵内通过，从而达到输送另一种液体的目的（如：喷射泵）。
2、泵的用途泵是一种输送流体的通用机械，在石油、化工装置中原料、回流、中间产品、溶剂等液体、气体的输送、循环和增压等都需泵来完成。
由于各个装置工艺的不同，所需泵的形式和数量也不同，每个装置少则10~20台泵，多则100~150台泵。
如果没有泵，装置中物料加热、反应、分离等工艺过程就无法进行。
可见泵在石油化工装置中占有重要地位。
在各种泵中，以离心泵应用最为广泛，由于它的流量、扬程及性能范围均较大，并具有结构简单、体积小、重量轻、操作平稳、维修方便等优点，所以占化工生产用泵的80%以上。
双吸泵：双吸泵的结构特点
双吸泵：双吸泵的结构特点双吸泵是一种特殊的离心泵，它具有双进口和双出口，其结构独特，具有一些特殊的设计和构造特点，下面将详细介绍双吸泵的结构特点。
双吸泵的结构组成双吸泵主要由以下四部分组成：1.泵体：通常为双吸式离心泵，由吸入室、离心室和排出室组成，其特殊之处在于吸入室有两个，分别位于离心室的两侧，泵的进口和出口均为双向的。
2.流道：泵体内部的通道，是液体流动的主要通路。
双吸泵的流道较其他泵更为复杂，需要充分考虑液体的流动方向以及流量等因素，流道的设计和加工精度对泵的性能有着直接的影响。
3.叶轮：泵的核心部件之一，由叶片、轮盘和轴承组成。
双吸泵的叶轮是双面吸入的，即两面都安装有叶片，且每一面的叶片数量相同，这有助于减少泵的振动，提高泵的稳定性。
叶轮的制造精度和材质的选择对泵的效率和寿命有着决定性的影响。
4.机械密封：保证泵内部不会发生泄漏，通常采用机械密封，其密封效果与密封结构的质量有着密切的关系。
双吸泵的机械密封通常采用双端面密封。
双吸泵的结构特点1.双向进出口：与普通的单吸泵不同，双吸泵的进口和出口均为双向的，即可以在两端进出液体，其流量及其不同。
这种结构特点使得双吸泵可以适应各种不同的工艺条件，同时也增加了泵的灵活性和通用性。
双吸泵通常被广泛应用于长输油、化工、发电等行业中。
2.双面吸取：双吸泵的叶轮在两面均设置叶片，从两个方向吸取液体，比普通泵更稳定。
具有更强的耐撞击性和更好的流体动力性能。
3.强制润滑系统：由于双吸泵的特殊结构，其润滑系统也需要特殊考虑。
双吸泵的润滑是直接影响其运行寿命和性能的关键因素，因此需要采用强制润滑系统，确保液压油的流动和润滑效果。
双吸泵的润滑系统通常采用油间隔隔膜泵或齿轮泵等结构设计。
4.安装方式：双吸泵在安装时与其他泵也存在差异，其双向进出口的设计需要充分考虑安装的方向，同时双吸泵也需要保证整体的平衡性，便于运行过程中的维护。
综上所述，双吸泵是一种独特的泵型，具有双向进出口、双面吸取、强制润滑系统等特点，能够应对各种复杂的工业需求。
端吸泵和双吸泵
单吸泵和双吸泵的区别：从字面的意思来理解，双吸泵是由叶轮两端进水，而单吸泵是从叶轮一端进水。
双吸式主要用在流量大扬程低的工艺流程中。
当泵的流量大于等于280m3/h时，口径达到200mm 或以上，如果采用单吸泵的话，则转速要求在1450rpm左右才能达到吸入要求。
但是如果采用双吸泵的话，则泵的尺寸和重量都减轻了，而且转速可以提高，容积效率增加，提高设备的可靠性。
单吸泵，也可以称为端吸泵，单吸泵流量比较小。
相同的流量，单吸的体积小，但是轴向力大，轴承负担大。
单吸水泵的造价低，价格比较合理，使用广泛，但是在很多方面还是不及双吸泵。
如果入口压力较高，一般选用双吸轮可以解决。
因为单吸泵的叶轮轴向力平衡是个较大的问题。
一、端吸泵端吸泵是利用叶轮旋转而使水发生离心运动来工作的。
水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。
依据材质类型、密封系统和冷却（或保温）系统的不同配置，PWT系列端吸泵应用范围非常广泛。
端吸泵可以输送清水类介质，用于空调、采暖、建筑供水、增压和建筑消防等方面。
也可输送类似于水的化学介质及其它腐蚀性液体，用于化工、石油、冶金、食品、制药、合成纤维、海水淡化等领域。
两者相似，优缺点也是差不多的。
两者差距仅仅是：在叶轮一侧进水就是端吸（单吸），而两侧进水叫的叫双吸。
二、双吸泵双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。
这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。
双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。
在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。
水泵的类型与构造(详细图解)
二、扬程
泵的扬程是能量的概念，它指单位重量的液体 流过水泵后能量的增量。
单位: m
hy
Hy
H
H = E2 − E1
22
H =E −E
11
x
y
Hg
Hx
吸损 h
hy
Hy
H
Hg
H = E2 − E1
22
E = z + p + v2
11
ρg 2g
Hx
吸损 h
E2
− E1
= (z2
− z1 ) +
p2 − p1
2 、叶轮 (Impeller) 组成: 前盖板、后盖板、轮毂和叶片 形式: 封闭式 半封闭式 开敞式叶轮
3、口环 (Ring)
(减漏环、密封环 )
3
21
1
1
1
2
2
2
4
3
3
3
19 20
4、轴封装置（Shaft Seal） (1) 填料密封函 (2) 机械密封
1 2 3 4 5 6 78 9
水封环
**混流泵的外型、叶轮形状、性能介与离心泵、轴 流泵之间。
(4)螺旋泵(斜式)
(5)水轮泵(立式)
2、容积泵——密闭工作室容积的周期性 变化传递能量
(1)柱塞泵
(2)齿轮泵
3、其他形式泵 (1)水锤泵
(2)射流泵
名称 按工作原理分 按转轮形式分 离心泵
水
叶片泵
泵
容积泵 其他形式泵
混流泵 轴流泵 水轮泵 螺旋泵
铭牌:
六、吸上真空高度和汽蚀余量
1、吸上真空高度(HS) 指水泵在标准状态（即水温为20℃，水面压
双吸泵工作原理
双吸泵工作原理双吸泵是一种常用的离心泵，其工作原理是利用离心力将液体吸入泵体，然后将其通过旋转叶轮的运动转移到出口。
双吸泵通常用于工业和民用领域，用于输送清水、污水、化工液体等。
本文将详细介绍双吸泵的工作原理及其应用。
双吸泵的结构。
双吸泵由泵体、叶轮、轴承、机壳、密封件等部件组成。
泵体是双吸泵的主体部分，其内部空间被分为两个对称的吸入室和一个出口室。
在泵体内部安装有叶轮，叶轮由叶片和轮盘组成，通过电机的驱动使其旋转。
轴承支撑叶轮的转动，机壳则起到支撑和固定泵体的作用。
密封件用于防止泵体内的液体外泄。
双吸泵的工作原理。
当电机启动时，叶轮开始旋转。
由于叶轮的旋转产生了离心力，液体被吸入泵体内部的吸入室。
双吸泵的特点是具有两个吸入室，因此液体可以从两个方向被吸入，这样可以减小对进口管道的阻力，提高了泵的吸入效率。
在液体被吸入后，叶轮的旋转使其产生压力，将液体推送到出口室，然后通过出口管道排出。
双吸泵的应用。
双吸泵由于其结构简单、吸入效率高、流量大、适用范围广等优点，被广泛应用于工业和民用领域。
在工业领域，双吸泵常用于输送清水、污水、化工液体等。
在民用领域，双吸泵常用于供水系统、空调系统、暖通系统等。
双吸泵的应用领域非常广泛，可以满足各种不同场合的需求。
双吸泵的维护。
为了保证双吸泵的正常运行，需要进行定期的维护保养。
首先是定期检查叶轮和泵体的磨损情况，如果有磨损需要及时更换。
其次是定期检查泵体内的密封件，确保其完好无损。
另外，还需要对电机进行定期检查和维护，确保其正常运转。
在使用过程中，还需要定期清洗泵体和管道，防止积垢影响泵的工作效率。
总结。
双吸泵是一种常用的离心泵，其工作原理是利用离心力将液体吸入泵体，然后将其通过旋转叶轮的运动转移到出口。
双吸泵具有结构简单、吸入效率高、流量大、适用范围广等优点，被广泛应用于工业和民用领域。
为了保证双吸泵的正常运行，需要进行定期的维护保养。
希望本文能够帮助读者更好地了解双吸泵的工作原理及其应用。
双吸泵的工作原理
双吸泵的工作原理双吸泵是一种常用的离心泵，其工作原理基于离心力和动能原理。
它通常由双吸轴和双吸叶轮组成，能够同时从两侧吸入流体，并将其加速到高速旋转后排出。
双吸泵的工作原理可以分为三个关键步骤：吸入、加速和排出。
首先是吸入阶段。
当双吸泵开始工作时，两侧的吸入口会吸入流体。
由于双吸泵的吸入口相较于一般单吸泵更宽敞，因此它能够处理更大量的流体。
吸入阶段中，流体被引导进入双吸泵的吸入室，由于压力差，流体会顺利进入到泵的内部。
接下来是加速阶段。
一旦流体进入双吸泵的内部，双吸叶轮开始旋转。
双吸叶轮通常由两个叶轮组成，一个位于叶轮的前部，另一个位于后部。
这两个叶轮旋转时会产生离心力，将流体加速。
通过这样的加速，流体的压力和速度都会增加。
加速阶段中，流体会被推向泵的出口。
最后是排出阶段。
当流体被加速后，它会通过泵的出口排出。
双吸泵的出口通常位于泵的中央，流体会从两侧同时排出。
由于双吸泵具有两个吸入口和两个叶轮，它能够产生更高的流量和更高的压力。
这使得双吸泵在大型工业应用中具有广泛的应用。
总结起来，双吸泵的工作原理是基于离心力和动能原理。
通过双吸轴和双吸叶轮的作用，它能够同时从两侧吸入流体，并将其加速后排出。
双吸泵的优势在于能够处理较大流量和较高压力的流体，因此在大型工业领域中得到广泛应用。
双吸泵的工作原理简单明了，但在实际应用中需要注意一些细节。
例如，双吸泵的吸入口应保持清洁，以免杂质进入泵的内部影响正常工作。
另外，双吸泵的叶轮和轴承需要定期维护和保养，以确保其工作效率和寿命。
此外，双吸泵的安装和使用要按照相关的工艺规范进行，以确保其安全可靠的运行。
双吸泵是一种能够同时从两侧吸入流体并加速排出的离心泵。
它的工作原理基于离心力和动能原理，通过双吸轴和双吸叶轮的作用实现。
双吸泵具有处理大流量和高压力流体的能力，在工业领域中得到广泛应用。
在使用双吸泵时，需要注意细节并按照相关规范进行操作，以确保其正常工作和安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单吸泵和双吸泵工和原理及结构比较
一、.双吸泵
双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。
这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。
双吸泵具有如下一些特点：
它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；
泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；
双吸泵的叶轮结构对称，没有轴向力，运行较平稳。
在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。
二、.单吸泵
单吸泵水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
从电机端看，泵为顺时针方向旋转。
工作原理
当单吸泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。
液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。
当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，最后沿切向流入排出管路。
所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。
当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。
依靠叶轮的不断运转，液体便连续地被吸入和排出。
液体在离心泵中获得的机械能量最。
