工业用拉绳开关
拉绳开关说明书
KJT-LSC/WY-II拉绳开关简介
一、概述
拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，如下：
1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机停下来，避免人身或设备事故的发生。
2禁止启动：当维修人员没有撤离或尚存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。
产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。
二、产品特性
外壳为金属外壳，防护等级为IP65；
结构坚固、防灰尘；
可配有不同开关元件，标准形式为1常开/1常闭；
能够检测出拉绳被拉动和断开；
带复位按钮；
带位置指示灯。
双向拉绳开关ELAW-31-WSN工作原理
双向拉绳开关ELAW-31-WSN工作原理
双向拉绳开关ELAW-31-WSN工作原理：
和所有国产老是开关一模一样，都是采用回转式凸轮结构。
当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。
复位方式有自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。
还有种手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。
本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
双向拉绳开关ELAW-31-WSN特点
结构简单实用、性能稳定可靠、防尘、防震、防潮
体积小、重量轻、寿命长、安装方便，免维护
输出信号既可与现场设备联锁使用，也可送达自动控制系统
电源适应性广：24~480V
安装说明
1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。
2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。
3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。
钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。
在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。
4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

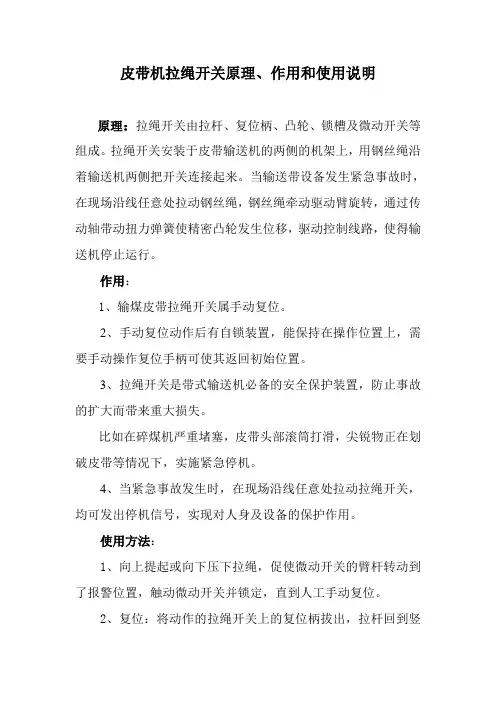

皮带机拉绳开关使用说明及试验
皮带机拉绳开关原理、作用和使用说明
原理：拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。
当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动控制线路，使得输送机停止运行。
作用：
1、输煤皮带拉绳开关属手动复位。
2、手动复位动作后有自锁装置，能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
3、拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。
比如在碎煤机严重堵塞，皮带头部滚筒打滑，尖锐物正在划破皮带等情况下，实施紧急停机。
4、当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
使用方法：
1、向上提起或向下压下拉绳，促使微动开关的臂杆转动到了报警位置，触动微动开关并锁定，直到人工手动复位。
2、复位：将动作的拉绳开关上的复位柄拔出，拉杆回到竖
直位置即可，待故障处理完毕后方可开机。
3、但在皮带机正常运行时，千万注意不要触动拉绳，以免意外停机。
若造成停机，需立即检查拉绳开关的臂杆是否在两触点的中间位置，若是，则正面拉动臂杆上的定位螺栓，将臂杆复位，再行开机或通知控制室开机。
4、定期试验：要求每月1日、15日进行试验，试验要求每条皮带试验一个拉绳开关，并做好记录。
HFKLT2-II双向拉绳开关说明书
HFKLT2-II双向拉绳开关说明书品牌：HANGRONG/湖北杭荣一.概述HFKLT2系列双向拉绳开关，拉线开关，安全开关HFKLT2,HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2KLT2(HFKLT2－Z2)双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。
本产品选用优质铝锭合金精密压铸，并采用进口行程开关。
具有强度高，重量轻，密封性好，产品使用寿命长等优点。
本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。
二.型号含义三.技术参数1．使用环境条件a.环境温度：-30℃~70℃b.相对湿度不大于85%四.结构特点1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。
五.工作原理当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。
六.安装调整本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
产品实物图片：产品接线图七.注意事项：1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
双向拉绳开关使用方法_双向拉绳开关安装_双向拉绳开关操作过程
双向拉绳开关使用方法_双向拉绳开关安装_双向拉绳开关操作过程一、双向拉绳开关的使用方法：1.使用前准备：a.选择一根合适的拉绳，长度应根据实际需要进行调整，一般推荐在1.2-1.5米之间。
b.准备好所需的工具，包括螺丝刀、钳子等。
c.确认好开关的位置和安装方式。
2.安装双向拉绳开关：a.首先确定好开关的安装位置，并使用螺丝刀将开关固定在壁面上。
b.使用钳子调整拉绳的长度，确保拉绳接触到开关的拉杆。
c.将一端的拉绳通过开关的孔眼穿过，并将其固定在开关上。
d.将另一端的拉绳拉向需要控制的电器设备，并将其固定在该设备上。
3.开关的操作：a.当需要打开或关闭电器设备时，只需拉动拉绳即可。
b.如果需要控制的设备有多个，可以通过添加转动组件来实现多个设备的控制。
二、双向拉绳开关的安装步骤：1.准备工作：a.确定好双向拉绳开关的安装位置，并对墙面进行标记。
b.确认好开关的安装方式，包括表面安装或埋墙安装。
2.安装开关箱：a.根据标记的位置，在墙面上凿出一个适合开关箱的大洞。
b.将开关箱插入墙壁中，并使用螺丝固定好。
3.连接电源线：a.将电源线插入开关箱中对应的接线口，依次连接L（火线）、N （零线）和E（地线）。
b.使用螺丝钳将电源线固定在接线口上。
4.安装双向拉绳：a.确定好拉绳的长度和位置。
b.将拉绳穿过开关箱的拉绳孔眼，并连接到开关的拉杆上。
c.将拉绳沿着墙面或天花板拉向需要控制的设备，并将其固定好。
5.安装面板：a.将开关面板插入开关箱中，对准固定孔并使用螺丝固定好。
三、双向拉绳开关的操作过程：1.打开电器设备：a.沿着墙面或天花板拉动拉绳，将拉绳拉向电器设备方向。
b.当拉绳与拉杆接触时，电器设备将会启动。
2.关闭电器设备：a.反方向拉动拉绳，将拉绳收回。
b.当拉绳与拉杆分离时，电器设备将会停止。
注意事项：1.安装时务必遵循电气安全规范，确保接线正确可靠，并正确接地。
2.操作时要注意力道，避免过度拉动导致开关损坏或拉绳断裂。
皮带机拉绳开关使用说明
皮带机拉绳开关使用说明1.拉绳开关的位置2.拉绳开关的结构拉绳开关通常由触发装置、拉绳和重置装置组成。
触发装置用于将拉绳开关置于动作状态，拉绳用于触发开关，而重置装置用于恢复拉绳开关到初始位置。
3.拉绳开关的使用步骤(1)在正常使用皮带机之前，需要确保拉绳开关处于初始位置，即拉绳伸展状态。
(2)工作人员在操作皮带机时，应确保随时可以触及拉绳。
(3)当发生紧急情况时，工作人员可以迅速拉动拉绳，触发拉绳开关，使皮带机停止运行。
(4)当工作人员使用拉绳开关后，需要及时排除紧急情况，并检查皮带机的状态是否正常。
(5)在解除紧急情况后，需要使用重置装置将拉绳开关恢复到初始位置。
4.拉绳开关的注意事项(1)拉绳开关应定期检查，确保其正常工作。
特别是拉绳的张力需要适当，不能过松或过紧。
(2)在使用拉绳开关之前，需要对工作人员进行培训，使其了解拉绳开关的使用方法，以及紧急情况下的应急操作。
(3)拉绳开关应定期保养和清洁，确保其正常运行，减少故障的发生。
(4)如果拉绳开关出现故障或损坏，应立即停止使用，并及时更换或修复。
(5)在使用拉绳开关时，需要遵守相关的安全操作规程，并且不得私自修改或擅自关闭拉绳开关。
通过正确使用皮带机拉绳开关，可以最大程度地保障工作人员的安全。
在使用前，需要工作人员进行相关的培训，并且保持设备的正常维护和保养。
此外，定期检查拉绳开关的状态也是非常重要的。
在使用过程中，必须遵守相关的安全规程，并且不得擅自更改拉绳开关的操作方式。
只有这样，才能有效保障工作场所的安全，预防事故的发生。
皮带机拉绳开关
双向拉绳开关作用
皮带双向拉绳开关是用于带式输送机沿线发生事故情况下，采取紧急停机的 一种安全保护装置。适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业 使用的带式输送机。特别适合在沿海及恶劣环境下使用。
技术参数 产品型号：KLT2―□ 开关触点数量:1常开、1常闭 触点容量: AC 380V 3A 复位方式: I：自动复位 II：手动复位 工作环境相对湿度：≤90％（25℃） 工作温度：-30～+40℃ 外壳材料:铸铝 防护等级:IP65 重量（kg） 接口方式绳开关工作原理： 双向拉绳开关分Ⅰ型Ⅱ型两种型号，Ⅰ型动作 后自动复位。Ⅱ型动作后有自锁装置（锁定 销），需要手动拉出复位后开关才能重新使用。 本件为双向动作，拉绳臂两端均可安装拉绳， 当胶带机运行出现故障需要停机时，现场工作 人员拉动拉绳，使转臂转过一定的角度，触动 工作开关后能同时发出报警和停机两组信号， 达到预防和控制设备及操作员安全的目的。
双向拉绳开关
皮带机拉绳开关
HFKLT2-ii双向拉绳开关
自动复位拉绳开关 限位开关 双向拉线开关 双向拉绳开关
济宁 ·欧科
目录
第一页 第二页 第三页 第四页 第五页
双向拉绳开关安装示意图 双向拉绳开关作用 双向拉绳开关实物图 双向拉绳开关工作原理 双向拉绳开关厂家
双向拉绳开关安装示意图
双向拉绳开关
双向拉绳开关双向拉绳开关是一种常用的机械式开关，能够通过拉动绳子的方式，控制电路的开关和关闭。
其特点是方便实用、易于安装，能够广泛应用于各种电器设备中。
原理双向拉绳开关的原理比较简单，通常由两个开关组成，分别控制电路的开关和关闭操作。
同时，在开关的两端装有两个绳子，可以通过拉动绳子的方式启动开关。
当一个绳子被拉动时，会改变开关的状态，从而实现了电路的开关操作。
当两个绳子都被拉动时，开关会保持关闭状态。
因此，只需要拉动一个绳子即可实现电路的开关操作。
应用场景双向拉绳开关广泛应用于各种电器设备中，例如灯具、风扇、暖气等家用电器设备，以及机械设备、工业设备等。
在家庭环境中，双向拉绳开关常用于灯具和风扇的控制，通过拉动绳子即可方便地开启或关闭电器设备。
此外，在公共场所或商业场所中，双向拉绳开关也被广泛应用于紧急控制器、火灾报警器等设备中。
安装双向拉绳开关的安装非常简单，通常需要将开关固定在电器设备的合适位置，然后将两端的绳子绑在需要控制的部位即可。
需要注意的是，在绑定绳子的时候要注意绳子的长度和材质，确保绳子可以顺畅地拉动开关。
此外，开关的固定位置也需要根据实际情况进行调整，确保能够方便地操作开关。
维护保养和维护双向拉绳开关需要注意以下几点：1.定期清洁开关和绳子，确保开关和绳子的表面没有灰尘或污垢。
2.避免使用过度力量拉动绳子，以免拉断绳子或损坏开关。
3.定期检查开关的触点和电路连接是否正常，必要时需要更换损坏部件。
以上几点是维护双向拉绳开关的基本方法，可以有效地延长开关的使用寿命，提高开关的稳定性和可靠性。
总结双向拉绳开关作为一种机械式开关，具有简单实用和易于安装等优点，被广泛应用于各种电器设备中。
通过拉动绳子的方式可以方便地实现电路的开关和关闭操作，非常适合在家庭环境、公共场所和商业场所中使用。
对于开关的安装和维护，需要注意细节，确保开关能够正常运行，延长使用寿命。
拉绳急停开关使用说明
拉绳急停开关使用说明《拉绳急停开关使用说明》嗨，小伙伴们！今天我要给大家讲讲一个特别重要的东西——拉绳急停开关。
你们可别小瞧这个东西哦，它就像我们生活中的一个超级英雄呢！我先给你们讲个故事吧。
我有一个叔叔，他在一个大工厂里上班。
有一天啊，工厂里的一台大机器突然出了点小毛病，开始有点不受控制地乱晃悠。
这可把大家吓坏了，要是机器就这么一直乱晃，说不定会把周围的东西都给撞坏，还可能会伤到在旁边工作的叔叔和他的同事们呢。
就在大家都有点不知所措的时候，有个叔叔特别机灵，他一下子就看到了旁边的拉绳急停开关。
他像个勇敢的战士一样，飞快地跑过去，用力一拉那个拉绳。
嘿，你们猜怎么着？那台发疯的大机器就像被施了魔法一样，一下子就停住了。
你看，这个拉绳急停开关是不是超级厉害呀？那这个拉绳急停开关到底长啥样呢？它呀，一般都有一个长长的拉绳，就像一条小尾巴一样垂在那里。
开关的主体部分呢，是一个小小的盒子，盒子上面可能会有一些指示灯或者标记。
有的拉绳急停开关看起来很不起眼，但是它的作用可大了去了。
那这个拉绳急停开关该怎么用呢？这可简单啦！就像我叔叔做的那样，当你看到有危险情况发生的时候，比如说像我刚刚讲的机器失控啦，或者是有什么东西要撞到人啦，你就像百米赛跑的运动员冲向终点一样，朝着拉绳急停开关冲过去，然后用你最大的力气拉一下那个拉绳。
就这么简单，就像你拉一下玩具上的绳子一样轻松，不过它产生的效果可大不一样哦。
这一拉呀，就好像你给危险按下了暂停键，所有的危险动作都会立刻停止。
我再给你们讲个我在学校里发生的事儿。
我们学校有个小设备，是用来做科学小实验的。
有一次，我们几个小伙伴在玩这个设备的时候，不知道怎么搞的，设备突然发出了很奇怪的声音，而且还开始冒烟。
我们当时都吓傻了，站在那里不知道该怎么办。
这时候，我的好朋友小明反应特别快，他眼睛一下子就看到了旁边的拉绳急停开关。
他大喊一声：“大家别慌！”然后就像离弦的箭一样冲过去，拉了一下拉绳。
输送皮带拉绳开关安装标准
输送皮带拉绳开关安装标准
1. 准备工作：确认皮带运行方向和输送机的结构、距离等相关情况；选择合适的位置安装拉绳开关；
2. 安装拉绳开关：在选择的安装位置固定拉绳开关，可以通过螺栓、螺钉等方式固定；
3. 安装皮带槽：在皮带运行方向上，沿输送机的结构固定皮带槽，确保皮带拉绳能够紧贴皮带运动，安装时要注意皮带槽的箭头方向；
4. 安装拉绳：将拉绳固定在拉绳开关上，然后穿过皮带槽并紧贴皮带，确定拉绳长度和张力；
5. 联通电路：将拉绳开关的电线连接到控制器上，确保拉绳开关能及时感知到皮带运动的状态并进行报警或停机；
6. 确认安装效果：在安装完成后，进行拉绳开关的功能测试，并检查是否存在松动或疏漏的情况。
如果存在问题，要及时调整固定位置和拉绳长度等；
7. 标记安装位置：在安装完成后，要在拉绳开关和输送机上标记清晰的拉绳开关位置和运行方向，以便维护和操作时更加方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业用拉绳开关
1、工业用拉线开关
A用途：
拉线开关通常安装在输送机的两侧，用于设备的紧急停机，以保护人员或设备的安全。
拉线开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳每三米用一个有孔螺栓支撑，开关到固定点的距离不应超过24米（最大），两开关间的距离不应超过48米（最大）。
当外力促使开关臂杆转动
到报警位置时，触动微动开关并锁定，直到人工复位。
标准拉线开关防护等级为IP65，适应于室内外安装。
表面经特殊处理后可用于酸、碱、盐性区域。
镀镍表面用于强腐蚀区域。
B特点
通用内部结构设计，拉杆双向触动，开关既可装在输送机中间位置也可装在两端。
通用的安装设计，既可安装在输送机纵梁顶部也可安装在其两侧。
坚固的铸铝外壳，防护等级为IP65。
也有铁盒外壳经防腐处理的。
整体式后部机壳，使得接线及调整方便简单，不用拆下拉杆即可工作。
结构件设计紧凑。
最好配套提供完整的附件：钢丝绳、绳夹及拉线支撑螺栓等。
手动杠杆复位。
（设备故障处理完毕须将此杠杆复位）
C应用范围
1、常规皮带输送机
2、往复式输送机
3、群边式给料输送机
4、链斗式输送机
5、包装生产线
6、堆料/取料系统，起重机，挖掘机
7、轮船装卸系统
8、水平给料机
D可选配套附件
安装支架，用于大型输送机（一般采用简易固定板）
内部接近开关代替微动开关（性能较好、耐用）
特殊表面处理，表面镀镍及不锈钢促动杆地址编码器
（辅助小旗报警）
现场报警灯（警示醒目）
整套固定附件：包括缆绳、夹头、固定器、灯泡、罗算等；E技术规格
开关触点容量：SPDT，10A/500v
法向报警角度：20度
外壳防护等级：IP65
外形尺寸：190(L0 X 178(W) X 167(H)mm （不等）
作用力：5~7 kg
开关间最大距离：48米（水平最大），36米（倾斜最大）。
每3米缆绳有一个支撑环，拉绳从里面穿过，保持松紧适中且在受控状态；重量：2~4kg左右。
2.工业用拉线开关（SPS-2D型）
拉线开关通常安装在输送机的两恻，用于皮带机的紧急停机，以保护人员或设备的安全。
拉线开关的钢丝绳一端固定在一个固定的吊环上，另一端固定在开关臂杆上，钢丝绳每三米用一个有孔螺栓支撑，拉绳从孔内穿过，开关到固定端的距离通常不超过24米，两开关之间的距离通常不超过48米，向上或向下拉动的力促使臂杆转动到报警位置，触动微动开关并锁定，直到人工手动复位。
标准拉线开关防护等级为IP65，适应于室内外安装。
表面经特殊处理后可用于酸、碱、盐性区域。
镀镍表面用于强腐蚀区域。
a结构特点
•通用内部结构设计，拉杠双向触动，开关即可安装在输送机中间位置也可安装在两端。
•通用的安装设计，既可安装在输送机纵梁顶部也可安装在其两侧。
•坚固的铸铝外壳，防护等级为IP65
•整体式后部机壳，使得接线及调整方便简单，不用拆下拉杆即可工作。
•结构件设计紧凑
•醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
•提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
•手动杠杆复位。
b应用范围
•常规皮带输送机、拉链输送机等
•往复式输送机
•群边式给料输送机
•链斗式输送机
•包装生产线
•堆料/取料系统，轮船装卸系统
•水平式的输送给料机
c技术规格
•开关触点容量 SPDT，10A/500V，端线板额定值1000V
•发向报警角度 20°
•外壳防护等级 IP65，NEMA-4防风雨。
•作用力 3-7Kg
•开关间最大距离 48米（水平最大），36米（倾斜最大），每三米缆绳有一个支撑环，支撑拉绳从中间穿过；
•重量 3Kg左右；
•外形尺寸：壳体L×W×H（mm）191×135×109（不等），拉线杆长203mm左右.
d可选附件
•通用的固定板（固定在设备本体上用）
•特殊表面处理，表面镀镍及不锈钢促动杆
•地址编码器
•辅助小旗报警
•现场报警灯
•整套固定附件：包括缆绳、夹头、螺栓等；
e可供选择型
SPS-2D（标准型）( 也是通用型)
SPS-2D-NP（镀镍）
SPS-2D-3FM（二级粉尘防爆）适应煤粉输送设备。
