拉绳开关的工作原理
HFKLT2-II型双向拉绳开关工作原理_拉绳开关开关安装_拉绳开关关注意事项

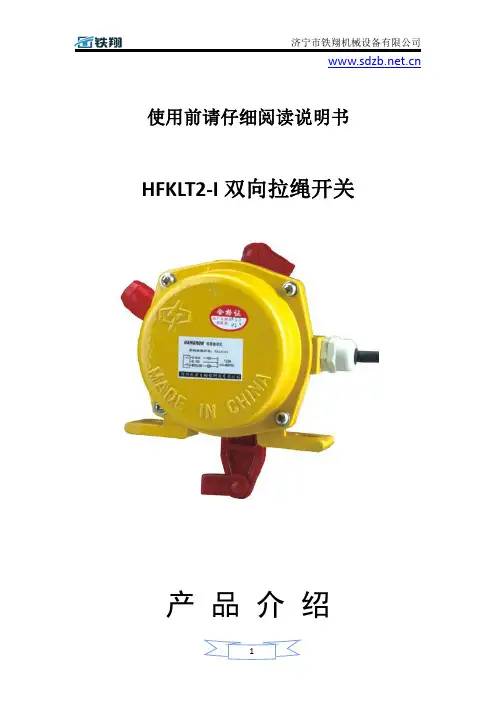

使用前请仔细阅读说明书HFKLT2-II型双向拉绳开关
产品介绍
双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。
本产品选用优质铝锭合金精密压铸，并采用进口行程开关。
具有强度高，重量轻，密封性好，产品使用寿命长等优点。
本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。
工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。
◆产品型号及含义：
◆使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85%
c.海拨高度不超过2000m
d.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟
型号触头容量触点数量
动作力工作行程极限行程防护等级常开常闭
KLT2-1≤380V
≤3A
1112±215±2mm20±2mm IP55
KLT2-2≤380V
≤3A
1112±215±2mm20±2mm IP45。

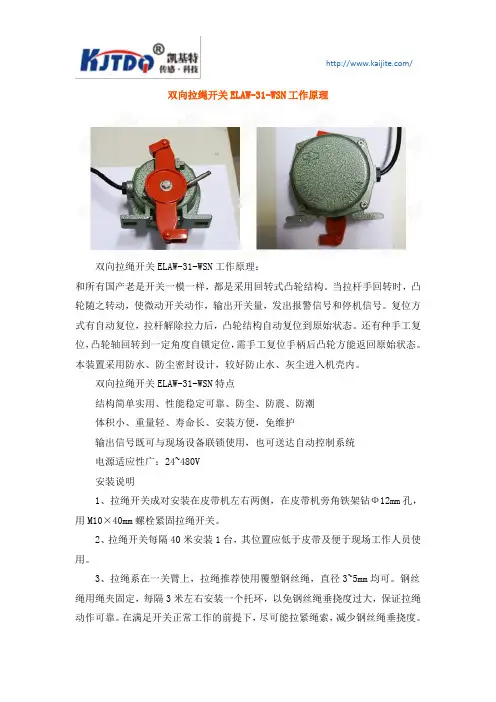

双向拉绳开关ELAW-31-WSN工作原理
双向拉绳开关ELAW-31-WSN工作原理
双向拉绳开关ELAW-31-WSN工作原理：
和所有国产老是开关一模一样，都是采用回转式凸轮结构。
当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。
复位方式有自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。
还有种手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。
本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
双向拉绳开关ELAW-31-WSN特点
结构简单实用、性能稳定可靠、防尘、防震、防潮
体积小、重量轻、寿命长、安装方便，免维护
输出信号既可与现场设备联锁使用，也可送达自动控制系统
电源适应性广：24~480V
安装说明
1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。
2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。
3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。
钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。
在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。
4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。
HFKLT2-I双向拉绳开关工作原理_拉绳开关开关安装_拉绳开关关注意事项
使用前请仔细阅读说明书HFKLT2-I双向拉绳开关
产品介绍
HKLT2系列双向拉绳开关系我公司组织科研人员开发研制的新一代产品，可用于胶带运输机现场。
当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。
本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。
国际标准原理设计，质保期12个月
技术参数：
1．使用环境条件
a.环境温度：-30℃~70℃
b.相对湿度不大于85%
结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。
工作原理当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
安装调整
本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
开关的工作原理
开关的工作原理开关的工作原理1．什么是开关？简单地说，开关就是一个能将电流开启或关闭的设备。
它可以在没有电流的情况下建立连接，也可以在有电流的情况下断开连接。
开关还可以控制电路的数量，以便达到更好的控制效果。
2．开关的种类开关有各种形式，比如拉绳开关、按钮开关、触点开关等。
它们具有不同的电路图，并有不同的工作原理。
根据其接触方式和控制性能，可以将它们分为分立、机械、静电、磁控、光控等不同类别。
3．拉绳开关的原理拉绳开关的框架结构是一种使用拉索运动的开关，由内部的拉索、夹紧滑块、滑块开关、动环、固定环和安装件等组件组成。
拉动拉索时，滑块会与电路建立连接，从而开启电流。
回弹后，拉索会断开滑块的连接，形成断路，从而闭合电路。
4．按钮开关的原理按钮开关是指当按下按钮时，连接接口会与电路建立连接，开启电流，而释放按钮时，接口断开，形成断路，从而实现电路的关闭。
它是靠弹簧回弹力控制电路的开启与关闭，具有良好的可靠性。
5．触点开关的原理触点开关通过接触片之间的磁场和电场作用来控制电路的开关，它能够建立恒定的电流，从而闭合或断开电路。
通过调整接触片之间的间距，可以更好地控制电流的大小，以达到更好的控制效果。
6．机械开关的原理机械开关使用机械结构来实现电流的控制，通过闭合或断开接触器来控制电流。
其工作过程可以用如开关、键、弹簧、滑块等作为组件，具有非常好的可靠性和使用寿命。
7．静电开关的原理静电开关动用的是静电的原理，即将电荷存储在膜片上，使得膜片起到了静电保护作用，从而防止外界的静电释放，静电开关是一种特殊的机械开关，它将机械的开关功能与电的控制功能实现了结合。
8．磁控开关的原理磁控开关是一种使用磁力来控制电流的设备，它可以使用外部强磁场来实现打开电路或闭合电路，也可以使用磁铁来吸引转体，实现转动接触器的打开或闭合。
磁控开关具有非常高的稳定性，但损失较大，可靠性较低。
9．光控开关的原理光控开关使用光照度数值来控制电路的开闭。

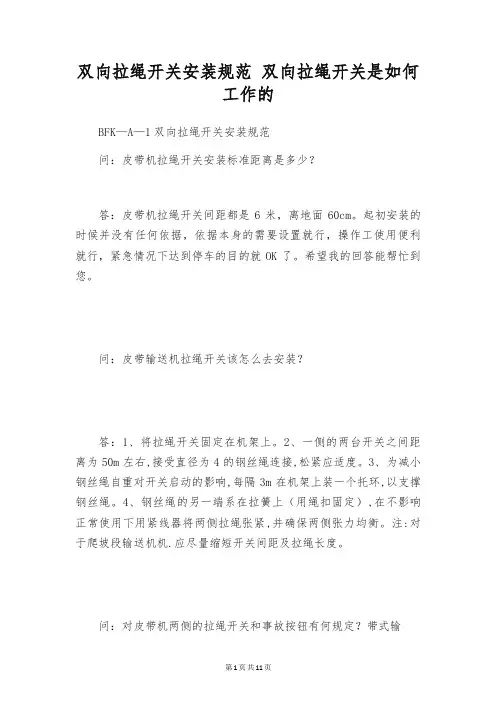

双向拉绳开关安装规范 双向拉绳开关是如何工作的
双向拉绳开关安装规范双向拉绳开关是如何工作的BFK—A—1双向拉绳开关安装规范问：皮带机拉绳开关安装标准距离是多少？答：皮带机拉绳开关间距都是6米，离地面60cm。
起初安装的时候并没有任何依据，依据本身的需要设置就行，操作工使用便利就行，紧急情况下达到停车的目的就OK了。
希望我的回答能帮忙到您。
问：皮带输送机拉绳开关该怎么去安装？答：1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右,接受直径为4的钢丝绳连接,松紧应适度。
3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上（用绳扣固定）,在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。
问：对皮带机两侧的拉绳开关和事故按钮有何规定？带式输答：运煤皮带的两侧人行道均应装设防护栏杆和事故停机的拉绳开关。
原设计安装事故停机按钮者应更换为拉绳开关；沿运煤皮带的各紧要工作地点，应设有皮带启动的预警告电铃，通知工作人员离开，启动预警告电铃声响时间的长短、间隔和次数，车间应明确规定。
在紧急情况下，任何人都可拉拉绳开关，停止皮带的运行；事后，必需经过检查联系，方可再次启动。
带式输送机拉绳开关距地面的高度应为多少？答：带式输送机拉绳开关拉线的操作高度一般为距地面0.7～1.2m。
煤矿输送机保护装置双向拉绳开关安装规范皮带机拉绳开关安装图拉绳开关（Cable Pull Switch）俗称“紧急停机开关”。
作用于带式输送现场需要停机时，通过开关动作使输送机停机。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重点损失。
由于安装便利,开关转换牢靠,在带式运输现场得到广泛的应用。
皮带机拉绳开关原理、作用和使用说明原理：拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等构成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。

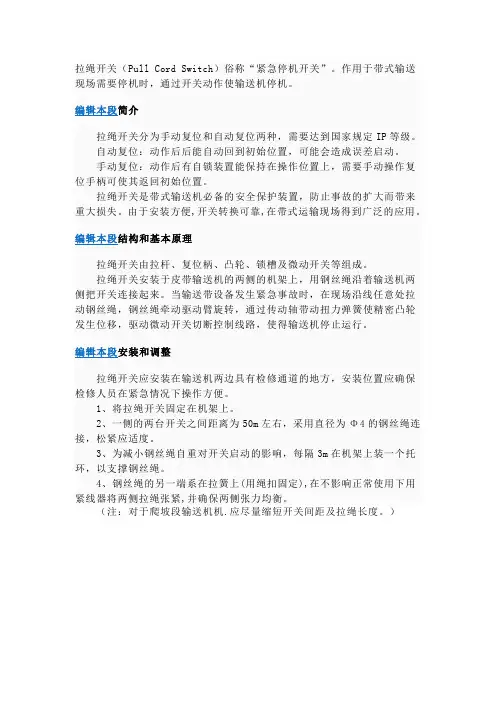

拉绳开关
拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。
作用于带式输送现场需要停机时，通过开关动作使输送机停机。
编辑本段简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。
由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。
编辑本段结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。
当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
编辑本段安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。
）。
防爆拉绳开关原理
防爆拉绳开关原理概述防爆拉绳开关是一种用于危险环境中的安全开关装置，主要用于控制设备或系统的启动和停止。
它采用特殊的设计和材料，以防止在爆炸性环境中引起火花或产生电弧，从而降低爆炸风险。
防爆拉绳开关通常应用于石油、化工、航空航天等行业，在这些行业中存在着易燃易爆的危险物质，因此对于设备和系统的安全性要求很高。
防爆拉绳开关可以确保在紧急情况下能够迅速切断电源，以保护人员和设备的安全。
本文将详细介绍防爆拉绳开关的工作原理、构造和应用场景，并解释其与防爆原理相关的基本原理。
工作原理防爆拉绳开关的工作原理基于机械传动和电气控制。
当发生紧急情况时，操作人员可以通过拉动连接在开关上的拉索来切断电源。
具体来说，防爆拉绳开关由以下几个关键部分组成：1.拉索：拉索是一根绳索或链条，连接在开关上。
操作人员可以通过拉动拉索来触发开关的动作。
2.机械传动装置：机械传动装置将操作人员拉动的力量转化为开关的动作力。
通常采用杠杆、齿轮等机械结构来实现。
3.开关机构：开关机构是防爆拉绳开关的核心部件，它包括触点和控制电路。
当操作人员拉动拉索时，机械传动装置会触发开关机构，使得触点闭合或断开。
4.防爆外壳：防爆外壳是防爆拉绳开关的重要组成部分，它采用特殊的材料和结构设计，以确保在爆炸环境中不会引起火花或产生电弧。
常见的防爆外壳材料包括不锈钢、铝合金等。
当发生紧急情况时，操作人员可以通过拉动连接在开关上的拉索来切断电源。
当拉索被牵引时，机械传动装置会将力量传递给开关机构，使得触点闭合或断开。
一旦触点动作，控制电路会相应地控制设备或系统的启动或停止。
需要注意的是，防爆拉绳开关通常采用双断开结构，即在拉索松弛或断裂时，开关会立即切断电源。
这种设计可以确保在紧急情况下能够快速切断电源，以避免事故发生。
构造和设计防爆拉绳开关的构造和设计是为了满足防爆要求和安全性能。
以下是一些常见的构造和设计特点：1.防爆外壳：防爆拉绳开关的外壳采用特殊材料和结构设计，以确保在爆炸环境中不会引起火花或产生电弧。
HFKLT2-II双向拉绳开关说明书
HFKLT2-II双向拉绳开关说明书品牌：HANGRONG/湖北杭荣一.概述HFKLT2系列双向拉绳开关，拉线开关，安全开关HFKLT2,HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2KLT2(HFKLT2－Z2)双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。
本产品选用优质铝锭合金精密压铸，并采用进口行程开关。
具有强度高，重量轻，密封性好，产品使用寿命长等优点。
本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。
二.型号含义三.技术参数1．使用环境条件a.环境温度：-30℃~70℃b.相对湿度不大于85%四.结构特点1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。
五.工作原理当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。
六.安装调整本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
产品实物图片：产品接线图七.注意事项：1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
胶带运输机拉绳开关位置显示的控制原理及故障分析
胶带运输机拉绳开关位置显示的控制原理及故障分析(神华准格尔能源有限公司，内蒙古薛家湾 010300)摘要：文章主要说明了胶带运输机拉绳开关的位置显示的工作原理，并对故障判断的一些方法提出了自己的体会。
关键词：拉绳开关；二极管；PLC控制器中图分类号：TD63+4.1 文献标识码：A 文章编号：1007—6921(XX)17—0095—02在轮斗系统中，有十几条1 000m以上的运输胶带。
为了能在胶带运行中发现问题及时停机以及在检修过程中可靠保护检修人员，所以，每条胶带在每隔100m就要在胶带的左右各安装一个拉绳开关。
这样一条1 000m的胶带就要安装20个拉绳开关。
由于胶带一般都在1 000m以上，而且运输胶带机有多条，这样拉绳开关就会很多，并且分布的面也很广。
如果有一个拉绳开关被拉断，如何才能立即发现，并予以解决呢?1 工作原理740)this.width=740" border=undefined>为了能准确识别被拉断的拉绳开关位置，就采用了二进制编码方式。
在每条胶带头站的电气室的控制柜内装有6个小继电器(如图1)，每个继电器都有一个常开触点，连接与plc控制器的数字输入板的一个输入通道。
这6个继电器就用于胶带拉绳开关位置的显示。
它们的作用是使200m 以内和200m以外的拉绳开关停止胶带或防止胶带启动。
为了使胶带安全运行，每隔100m，胶带架上就装有一个端子箱。
在这个端子箱的两侧装有两个电笛，我们的二极管组件(-v1，-v2，-v3，……-v7)也装在这个端子箱内(如图2)。
在这个端子箱附近的胶带两侧各装有一个拉绳开关。
胶带左侧的拉绳开关是-s9，胶带右侧的拉绳开关是-s10。
每个拉绳开关都有两对触头，一个常开，一个常闭。
常开触头用于拉绳开关的显示回路，常闭触头用于拉绳开关的停止回路。
从电气室到第一个端子箱，以及其他端子箱之间都是用一根24G2 .5的电缆相连接。
胶带沿线的拉绳开关从100m 开始编码。
事故拉绳开关的作业
事故拉绳开关的作业
拉绳开关的工作原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。
当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动控制线路，使得输送机停止运行。
拉绳开关的分类
1、自动复位：动作可以自动返回到初始位置，但可能会导致错误的开始。
2、手动复位：锁的装置动作后可以保持在工作位置，需要手动复位手柄可以返回到其初始位置。
拉绳开关的作用是什么
1、拉绳开关分为手动复位和自动复位两种，我们现恢复的属手动复位；自动复位可能会造成误差启动；
2、手动复位动作后有自锁装置，能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置；
3、拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失，比如在下料斗严重堵塞，头轮滚筒打滑，尖锐物正在划破皮带，严重堵包等情况下，实施紧急停机；
4、当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
拉绳开关的特点
1、拉绳开关采用铝合金精密铸造壳体，强度高、重量轻
2、外壳防护等级达IP65，可在恶劣环境中工作
3、拉绳开关内采用进口微动开关、触点容量大、动作灵敏、可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉绳开关的工作原理
◆概述
此系列拉绳开关用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿,当胶带输送现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大。
本机由于安装方便，开关转换可靠，在胶带运输机现场得到广泛的应用。
◆型号含义
◆主要技术参数
◆原理
当胶带运输机现场发生紧急事故时、可拉动系于摆臂上的钢丝绳，摆臂旋转而带动机内凸轮并驱动微动开关。
发出停机信号。
Ⅱ型机是在故障排除后，搬动限位杆方能复位。
◆特点
1、本机采用铝合金精密铸造壳体，强度高、重量轻；
2、外壳防护等级达IP65，可在恶劣环境中工作；
3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。
◆安装调整
本机一般安装在胶带运输机沿线两侧机架上，参见安装示意图
1、将拉绳开关固定在支架上，然后焊在机架上；
2、两机之间距离为25～30m，采用直径为φ4的钢丝绳连接，松紧应适度；
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上焊一个托环，以支撑钢丝绳；
4、用户可自制安装支架，也可向我司成套订购。
◆安装示意图
◆接线方法
本机出厂时已配接3芯橡套电缆，芯线上备有线号，可参照下图接线。
◆使用环境条件
a、环境温度 -30℃～50℃
b、相对湿度不大于85％
跑偏开关的工作原理
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。
两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
一、概述
用于传送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障，本机广泛应用于矿山、
电力及化工等行业的运输系统中。
二、型号含义（KS为公司代号）
三、技术参数
1、使用环境条件
a、环境温度 -30℃～50℃
b、相对湿度不大于85％ 2、主要技术参数
四、结构特点
1、本机采用铝合金精密铸造壳体，强度高、重量轻；
2、外壳防护等级达IP65，可在恶劣环境中工作；
3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。
五、工作原理
当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾斜，若立辊倾斜大于一级动作角度时，立即发出一组开关信号，若立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。
两组开关信号可分别用于告警或停机，胶带机恢复正常运行后，立辊自动复位。
六、安装调整
1、将跑偏开关固定在支架上，然后焊在机架上；
2、立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为L=50～100mm；
3、胶带位于立辊下端1/3处；
4、每100m胶带可安装跑偏开关一对，详见图2。
七、接线方法
本机出厂时已配接4芯橡套电缆，芯线上备有线号，可参照图3接线。
八、用户须知
用户若订购我厂提供的安装支架，请提供胶带的槽角。
