HFKLT2-II皮带双向拉绳开关
HFKLT2-II型双向拉绳开关工作原理_拉绳开关开关安装_拉绳开关关注意事项

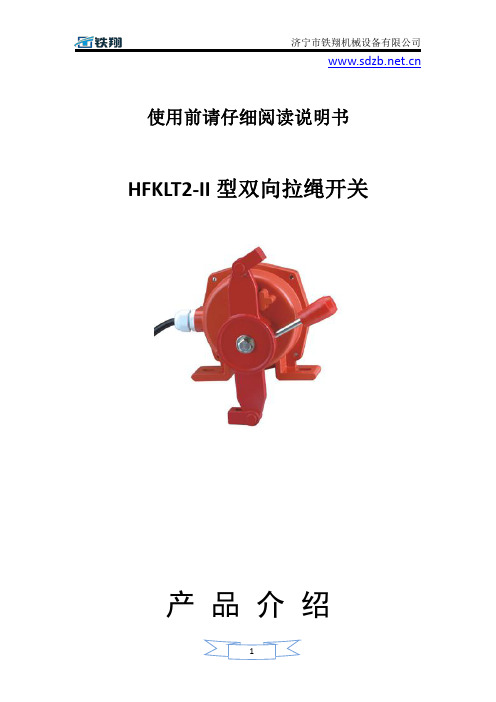

使用前请仔细阅读说明书HFKLT2-II型双向拉绳开关
产品介绍
双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。
本产品选用优质铝锭合金精密压铸，并采用进口行程开关。
具有强度高，重量轻，密封性好，产品使用寿命长等优点。
本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。
工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。
◆产品型号及含义：
◆使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85%
c.海拨高度不超过2000m
d.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟
型号触头容量触点数量
动作力工作行程极限行程防护等级常开常闭
KLT2-1≤380V
≤3A
1112±215±2mm20±2mm IP55
KLT2-2≤380V
≤3A
1112±215±2mm20±2mm IP45。
双向拉绳开关工作原理
双向拉绳开关工作原理
双向拉绳开关是一种可以在两个方向上进行拉动操作的开关，其工作原理如下：
1. 结构：双向拉绳开关通常由开关本体、外壳、拉绳和内部电路组成。
开关本体是支撑拉绳的部分，外壳是用来保护内部电路的部分。
2. 连接：拉绳一端固定在开关本体上，另一端通过一定方式固定在需要控制的设备或装置上。
当拉动拉绳时，开关将通过内部的电路来实现控制。
3. 内部电路：双向拉绳开关内部电路一般采用触点开关和传感器等元件组成。
当拉动拉绳时，触点开关会通过连接到电路上的导线来改变电路的连接状态。
4. 功能：双向拉绳开关可以用于控制电气设备、灯具以及其他机械装置等。
当拉动拉绳时，开关可以打开或关闭设备，或者改变设备的工作状态。
5. 操作：通常情况下，拉动拉绳的方向不同会触发不同的操作。
例如，在某个方向拉动拉绳可以打开设备，而在另一个方向拉动拉绳则可以关闭设备。
总之，双向拉绳开关可以通过拉动操作来改变内部电路的连接状态，从而控制设备的开关和工作状态。
双向拉绳开关的安装方法
双向拉绳开关的安装方法双向拉绳开关是一种常用的电子开关，通常用于电源开关或设备控制。
它结构简单，安装容易，但需要一定的技术知识和操作经验来进行安装。
本文将介绍双向拉绳开关的安装方法。
1. 准备所需材料和工具在开始安装双向拉绳开关之前，您需要准备以下材料和工具：•双向拉绳开关•电线（建议使用铜质电线）•绝缘胶带•钳子•剥线钳•电钳•绝缘剥线器2. 安装双向拉绳开关安装双向拉绳开关非常简单。
首先，您需要选择合适的位置来固定双向拉绳开关。
然后，用绝缘剥线器剥开两根电线的两端，将其中一端插入双向拉绳开关的一个开关插孔中，将另一端插入另一个开关插孔中。
接下来，您需要用钳子和电钳将电线固定在双向拉绳开关的接线端上。
使用绝缘胶带来保护电线的绝缘层，以防止短路。
请确保电线插入正确的插孔中，否则它将无法有效地工作。
如果您不确定应该插入哪个插孔，请参阅您的双向拉绳开关的说明书或咨询专业人员的意见。
3. 测试在完成双向拉绳开关的安装之后，您可以进行测试来确保它是否正常工作。
首先，请连接电源，然后拉动双向拉绳开关。
如果它正常工作，您将听到一个清脆的声音并且电器（如灯）会打开或关闭。
如果它没有正常工作，请检查电线是否正确连接。
4. 注意事项在安装双向拉绳开关时，请注意以下事项：•确保电源已断开。
在安装双向拉绳开关之前，您应该关闭所有电源以避免电击。
•不要将电线以过紧的方式固定在双向拉绳开关上。
如果太紧，电线可能会断裂或造成短路。
•切勿使用太短或太长的电线。
如果电线太短，您的双向拉绳开关可能无法连接设备。
如果电线太长，它可能会弯曲或造成损坏。
•请按照您的设备规格选择合适的电线。
如果电线太细，您的双向拉绳开关可能无法支持设备的电压。
5. 结论通过上述步骤，您可以轻松地安装双向拉绳开关并使其正常工作。
当您需要控制一些设备或电源时，它是一个非常有用的工具。
但是要注意，如果您不熟悉电器方面的知识，或者您不确定如何安装和操作，最好咨询专业人员的帮助。
拉绳开关说明书
KJT-LSC/WY-II拉绳开关简介
一、概述
拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，如下：
1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机停下来，避免人身或设备事故的发生。
2禁止启动：当维修人员没有撤离或尚存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。
产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。
二、产品特性
外壳为金属外壳，防护等级为IP65；
结构坚固、防灰尘；
可配有不同开关元件，标准形式为1常开/1常闭；
能够检测出拉绳被拉动和断开；
带复位按钮；
带位置指示灯。
双向拉绳开关怎么接线？
双向拉绳开关怎么接线？在家庭装修和DIY中，双向拉绳开关被广泛应用于灯具等场景中。
然而，对于许多人来说，如何正确接线并使用双向拉绳开关还是一个难题。
本篇文章将为读者介绍双向拉绳开关的接线方法和使用技巧。
双向拉绳开关接线之前需要注意什么？在接双向拉绳开关之前，我们需要明确几个要点。
第一，要选择适当的双向拉绳开关。
我们需要确认开关的电流和电压等参数与家庭使用电器的要求相匹配，否则可能造成线路过载或短路等安全隐患。
第二，材料准备。
我们需要准备导线、插头、塑料管以及接地线等材料。
第三，安装位置的选择。
在安装双向拉绳开关时，我们需要选择合适的位置，确保开关安装牢固，防止因为移动导致线路松动。
双向拉绳开关接线步骤接线步骤如下：1.准备导线和插头首先，我们需要选择合适的导线和插头。
电线可以根据需要选择不同的厚度，插头则需要选择能够与双线拉绳开关的接口大小相匹配的类型。
2.建立接地如果接线区域没有接地，需要配备接地电线，将插头与接地线连接。
3.确定电源导线使用电气测试笔来判断电源方向，根据检测结果将电源导线插入适当的插孔。
4.连接开关将双向拉绳开关两侧的线缆其中一端插入开关底座的左侧孔中，将另一端插入到开关底座的右侧孔中。
5.调整拉绳将拉绳连接到开关底部，调节拉绳的长度和方向并测试一下开关状态。
6.确保电气安全检查线缆和插头是否牢固，避免线缆摇晃或松动导致电气火灾或其他安全问题。
双向拉绳开关应用场景双向拉绳开关可以广泛应用于灯具和风扇等家电设备中。
由于双向拉绳开关的使用非常简单快捷，用户可以轻松地在使用设备时进行切换，免去繁琐的手动操作。
在家庭装修和设计中，双向拉绳开关也可以用于整体拉门、窗帘等场景中，方便快捷地进行开关。
双向拉绳开关的优点和不足双向拉绳开关的优点非常明显：简单易用、使用方便，且可以广泛应用于各种电器设备中。
同时，双向拉绳开关无需使用电器开关面板，避免了安装过程中的复杂工作。
另一方面，双向拉绳开关的不足也很明显：由于开关本身的结构没有安装面板，因此难以整体美观地集成到家居设计中。
HFKLT2-II双向拉绳开关说明书
HFKLT2-II双向拉绳开关说明书品牌：HANGRONG/湖北杭荣一.概述HFKLT2系列双向拉绳开关，拉线开关，安全开关HFKLT2,HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2KLT2(HFKLT2－Z2)双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。
本产品选用优质铝锭合金精密压铸，并采用进口行程开关。
具有强度高，重量轻，密封性好，产品使用寿命长等优点。
本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。
二.型号含义三.技术参数1．使用环境条件a.环境温度：-30℃~70℃b.相对湿度不大于85%四.结构特点1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。
五.工作原理当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。
六.安装调整本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
产品实物图片：产品接线图七.注意事项：1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
双向拉绳开关使用方法_双向拉绳开关安装_双向拉绳开关操作过程
双向拉绳开关使用方法_双向拉绳开关安装_双向拉绳开关操作过程一、双向拉绳开关的使用方法：1.使用前准备：a.选择一根合适的拉绳，长度应根据实际需要进行调整，一般推荐在1.2-1.5米之间。
b.准备好所需的工具，包括螺丝刀、钳子等。
c.确认好开关的位置和安装方式。
2.安装双向拉绳开关：a.首先确定好开关的安装位置，并使用螺丝刀将开关固定在壁面上。
b.使用钳子调整拉绳的长度，确保拉绳接触到开关的拉杆。
c.将一端的拉绳通过开关的孔眼穿过，并将其固定在开关上。
d.将另一端的拉绳拉向需要控制的电器设备，并将其固定在该设备上。
3.开关的操作：a.当需要打开或关闭电器设备时，只需拉动拉绳即可。
b.如果需要控制的设备有多个，可以通过添加转动组件来实现多个设备的控制。
二、双向拉绳开关的安装步骤：1.准备工作：a.确定好双向拉绳开关的安装位置，并对墙面进行标记。
b.确认好开关的安装方式，包括表面安装或埋墙安装。
2.安装开关箱：a.根据标记的位置，在墙面上凿出一个适合开关箱的大洞。
b.将开关箱插入墙壁中，并使用螺丝固定好。
3.连接电源线：a.将电源线插入开关箱中对应的接线口，依次连接L（火线）、N （零线）和E（地线）。
b.使用螺丝钳将电源线固定在接线口上。
4.安装双向拉绳：a.确定好拉绳的长度和位置。
b.将拉绳穿过开关箱的拉绳孔眼，并连接到开关的拉杆上。
c.将拉绳沿着墙面或天花板拉向需要控制的设备，并将其固定好。
5.安装面板：a.将开关面板插入开关箱中，对准固定孔并使用螺丝固定好。
三、双向拉绳开关的操作过程：1.打开电器设备：a.沿着墙面或天花板拉动拉绳，将拉绳拉向电器设备方向。
b.当拉绳与拉杆接触时，电器设备将会启动。
2.关闭电器设备：a.反方向拉动拉绳，将拉绳收回。
b.当拉绳与拉杆分离时，电器设备将会停止。
注意事项：1.安装时务必遵循电气安全规范，确保接线正确可靠，并正确接地。
2.操作时要注意力道，避免过度拉动导致开关损坏或拉绳断裂。
皮带机拉绳开关使用说明
皮带机拉绳开关使用说明1.拉绳开关的位置2.拉绳开关的结构拉绳开关通常由触发装置、拉绳和重置装置组成。
触发装置用于将拉绳开关置于动作状态，拉绳用于触发开关，而重置装置用于恢复拉绳开关到初始位置。
3.拉绳开关的使用步骤(1)在正常使用皮带机之前，需要确保拉绳开关处于初始位置，即拉绳伸展状态。
(2)工作人员在操作皮带机时，应确保随时可以触及拉绳。
(3)当发生紧急情况时，工作人员可以迅速拉动拉绳，触发拉绳开关，使皮带机停止运行。
(4)当工作人员使用拉绳开关后，需要及时排除紧急情况，并检查皮带机的状态是否正常。
(5)在解除紧急情况后，需要使用重置装置将拉绳开关恢复到初始位置。
4.拉绳开关的注意事项(1)拉绳开关应定期检查，确保其正常工作。
特别是拉绳的张力需要适当，不能过松或过紧。
(2)在使用拉绳开关之前，需要对工作人员进行培训，使其了解拉绳开关的使用方法，以及紧急情况下的应急操作。
(3)拉绳开关应定期保养和清洁，确保其正常运行，减少故障的发生。
(4)如果拉绳开关出现故障或损坏，应立即停止使用，并及时更换或修复。
(5)在使用拉绳开关时，需要遵守相关的安全操作规程，并且不得私自修改或擅自关闭拉绳开关。
通过正确使用皮带机拉绳开关，可以最大程度地保障工作人员的安全。
在使用前，需要工作人员进行相关的培训，并且保持设备的正常维护和保养。
此外，定期检查拉绳开关的状态也是非常重要的。
在使用过程中，必须遵守相关的安全规程，并且不得擅自更改拉绳开关的操作方式。
只有这样，才能有效保障工作场所的安全，预防事故的发生。
双向拉绳开关
双向拉绳开关双向拉绳开关是一种常用的机械式开关，能够通过拉动绳子的方式，控制电路的开关和关闭。
其特点是方便实用、易于安装，能够广泛应用于各种电器设备中。
原理双向拉绳开关的原理比较简单，通常由两个开关组成，分别控制电路的开关和关闭操作。
同时，在开关的两端装有两个绳子，可以通过拉动绳子的方式启动开关。
当一个绳子被拉动时，会改变开关的状态，从而实现了电路的开关操作。
当两个绳子都被拉动时，开关会保持关闭状态。
因此，只需要拉动一个绳子即可实现电路的开关操作。
应用场景双向拉绳开关广泛应用于各种电器设备中，例如灯具、风扇、暖气等家用电器设备，以及机械设备、工业设备等。
在家庭环境中，双向拉绳开关常用于灯具和风扇的控制，通过拉动绳子即可方便地开启或关闭电器设备。
此外，在公共场所或商业场所中，双向拉绳开关也被广泛应用于紧急控制器、火灾报警器等设备中。
安装双向拉绳开关的安装非常简单，通常需要将开关固定在电器设备的合适位置，然后将两端的绳子绑在需要控制的部位即可。
需要注意的是，在绑定绳子的时候要注意绳子的长度和材质，确保绳子可以顺畅地拉动开关。
此外，开关的固定位置也需要根据实际情况进行调整，确保能够方便地操作开关。
维护保养和维护双向拉绳开关需要注意以下几点：1.定期清洁开关和绳子，确保开关和绳子的表面没有灰尘或污垢。
2.避免使用过度力量拉动绳子，以免拉断绳子或损坏开关。
3.定期检查开关的触点和电路连接是否正常，必要时需要更换损坏部件。
以上几点是维护双向拉绳开关的基本方法，可以有效地延长开关的使用寿命，提高开关的稳定性和可靠性。
总结双向拉绳开关作为一种机械式开关，具有简单实用和易于安装等优点，被广泛应用于各种电器设备中。
通过拉动绳子的方式可以方便地实现电路的开关和关闭操作，非常适合在家庭环境、公共场所和商业场所中使用。
对于开关的安装和维护，需要注意细节，确保开关能够正常运行，延长使用寿命。
双向拉绳开关智能型安全操作及保养规程
双向拉绳开关智能型安全操作及保养规程1. 引言双向拉绳开关智能型是一种用于安全控制的设备，广泛应用于工业生产环境中。
为了确保设备的正常运行以及工作人员的安全，正确的操作和保养规程至关重要。
本文将介绍双向拉绳开关智能型的安全操作及保养规程。
2. 安全操作规程2.1 开关位置选择在操作双向拉绳开关智能型之前，需要根据实际工作情况选择合适的开关位置。
根据需求和工作区域的特点，可将开关设置为单程或双程模式。
确保开关位置的准确性和合理性，防止误操作或无法满足工作需求。
2.2 拉绳设置拉绳设置是双向拉绳开关智能型的核心部分。
在设置拉绳之前，需要根据工作环境和安全要求确定拉绳的长度和位置。
在拉绳设置过程中，应注意以下几点：•确保拉绳的长度适当，能够覆盖工作区域的全部范围。
•拉绳应处于易于操作的位置，方便工作人员使用。
•拉绳应避免与其他设备或物体缠绕，以免影响操作的灵活性和安全性。
2.3 操作流程在使用双向拉绳开关智能型时，应按照以下操作流程进行：1.确保设备通电正常，并进行必要的预热。
2.验证拉绳设置是否正确，保证操作范围的完整性。
3.工作人员应站在安全位置，将拉绳握紧并拉动。
4.根据实际工作需求，观察设备的运行情况，并及时采取必要的控制措施。
5.操作完成后，及时释放拉绳并确认设备停止运行。
2.4 操作注意事项在操作双向拉绳开关智能型时，需要注意以下事项：•不得使用力量过大或过小的方式拉动拉绳，以免影响设备的正常运行。
•如果发现设备异常，如拉绳松弛、拉绳断裂等情况，应立即停止使用，并通知相关人员进行检修和处理。
•在操作过程中，应保持集中注意力，避免分散注意力或与其他工作人员交流影响操作安全。
3. 保养规程3.1 定期检查为了确保双向拉绳开关智能型的正常运行，应定期进行检查和保养。
检查包括但不限于以下方面：•检查拉绳的完整性和松紧度，确保其能够正常拉动。
•检查设备的固定件和连接件，确保其完好无损。
•检查设备的电源线和电缆，确保其连接牢固、绝缘良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•HFKLT2-II皮带双向拉绳开关•
订货号MT001 加工
定制
是货号MT-LS-11
MTJDKJ 型号HFKLT2-II 输送
物品
物料
适用领域输送带皮带机输送
能力
1000（m3/h）动力
功率
5（kw）
类型皮带输送机是否
跨境
货源否额定
电流
1；5A
技术指标：
复位方式：手动复位
动作角度：30°
极限角度：60°
触点数量：1个常开；1个常闭动作力：10kg
触点容量：24~380V AC/DC
电流：1:5A
防护等级：IP67
可靠性：>106次
环境温度：-30℃~ +60℃；
安装及使用：
开关平衡地按在机架的固定支架上;
将钢丝绳系在拉绳开关上下两端的拉环上，每侧钢丝绳不超过40米（有斜度时应当缩短为25米）；
拉绳压力应适宜，以确保开关可靠复位；
拉绳沿胶带平行方向设置，每10米加一吊环；
•
•。
