中冷器基本知识
离心空压机中间冷却器概述
离心空压机中间冷却器概述薛斌（沈阳鼓风机厂部，沈阳110021）摘要介绍了如何按离心空压机的参数来选择合适的中间冷却器的结构形式。
关键词离心空压机中间冷却器光管翅片管l 前言目前离心空压机被广泛应用在空分、冶金、化肥、化工、制药、动力站等领域。
离心压缩机要实’现等温压缩，效率优化，保证出口压力和温度指标，各段间要配置中间冷却器。
由于压缩机对各段间允许的压力损失和进口温度的严格要求，决定了中间冷却器设计选型的特殊性。
中间冷却器几乎涵盖了所有管壳式换热器的结构形式，这正体现了它集各种形式换热器优点于一身的设计理念。
同时也是应对多种机型，大跨度工况范围的必然选择。
中间冷却器有压缩机之肺的形象比喻，它的冷却效果和可靠性直接影响压缩机的气动性能和整机效率。
随着为离心空压机配套的中间冷却器的增多，一个适应各种工况和不同机型的冷却器系列也自然形成，在此做一简单概述。
2 中间冷却器的适用范围和设计参数确定为了更深入的理解中间冷却器的多样性和复杂性，了解其适用范围、特征和重要参数的取值依据是非常必要的。
下面是据此归纳的特性表。
表1 中间冷却器技术特性从表1中可以着出：温度范围、允许压力损失、污垢系数三项指标数值挛饯披小，而空气的流量范围、压力范围、相对湿度三项指标变化范围较大。
热负荷（换热量>的大小是决定换热器面积的主要因素，而上述三项指标的大范围工况跨度决定了热负荷（换热量）的差异很大，在中间冷却器几何外形上的反映尤为直观，表2可见一般。
表2中间冷却器特征温度变化范围和允许压力损失范围从数值上看波动范围小，但这两项指标恰恰是中冷器必须严格遵循指标，是保证压缩机在性能曲线上运行的前提。
在国外的中冷器技术协议中，经常见到诸如：出口温度升高一度，压力损失超过一毫巴，扣除货款x%的附加条款，可见这两项指标对整个机组的重要程度。
相对湿度是当时当地大气的相对湿度，随着季节和天气的变化而变化，进入压缩机经过一段压缩和冷却后，饱和分压达到100%，过饱和部分冷凝析出。
汽车中冷器工作原理
汽车中冷器工作原理
汽车中冷器是一种用于调节车内温度的设备，它的工作原理基于热泵效应。
下面将详细介绍汽车中冷器的工作原理。
汽车中冷器主要由压缩机、冷凝器、膨胀阀和蒸发器四个主要部分组成。
首先，压缩机是汽车中冷器的核心部件。
它通过电动机驱动，将低温低压的制冷剂气体吸入，并通过压缩使其温度和压力升高，从而变为高温高压的制冷剂气体。
接下来，高温高压的制冷剂气体进入冷凝器。
在冷凝器中，制冷剂气体与冷却风或循环水接触，散发出大量的热量。
这样，制冷剂气体温度和压力就会降低，逐渐转化为高压液体。
然后，高压液体制冷剂通过膨胀阀进入蒸发器。
在蒸发器中，高压液体制冷剂迅速减压，形成低温低压的制冷剂液体和蒸发气体。
制冷剂液体吸收车内空气中的热量，逐渐蒸发转化为蒸发气体，从而使车内温度下降。
最后，蒸发器中的制冷剂蒸汽被压缩机再次吸入，循环往复，从而实现整个制冷循环。
总结来说，汽车中冷器的工作原理是通过压缩机将制冷剂气体压缩成高温高压气体，将其通过冷凝器散发热量，转变为高压液体，然后经过膨胀阀降压成低温低压液体，进入蒸发器，吸
收车内热量并转化为蒸发气体。
最后制冷剂蒸汽再被压缩机吸入，循环反复，实现车内温度的调节。
中冷器设计计算
中冷器设计计算书一：中冷器结构参数1．芯子有效尺寸：640×104×64二：中冷器使用工况1.热风进温度：130℃(t1′)2.热风出温度：50℃(t1″)3.热风流量：0.1Kg/s( G1)4.冷风进温度：25℃（环境温度）(t2′)5.冷风流速：10m/s6.热侧压力：150KPa三：中冷器结构参数计算1．冷侧散热面积（F）的计算冷侧散热面积F＝2.87m22．热侧流速的计算（V1）1)质量流量(G1)换算成体积流量(V)ρ=P bm/287.4T bm=（150-6/2+100）×1000/（287.3×（130+50）/2+273）=1.41kg/m3其中：P bm=进气压力-内部压力降/2(进气压力为绝对大气压)T bm：进出气平均温度(出气温度按发动机要求50℃)V= G1 /ρ≈0.071 m3/s2)中冷器热侧通道空气流速计算S3＝冷却管的通道面积＝单根冷却管内腔的截面积×冷却管根数=2818.32mm23) V1＝V／S3＝0.071×106／2818.32≈25.07m/s根据我公司同配置中冷器，该流速下中冷器的压力降为5.4kpa 左右，满足设计要求。
四、设计计算1、设计计算：1）标定工况下，假设130℃的增压空气流经中冷器以后，出气口温度达到50℃。
根据热平衡方程式计算冷风出温度(t2″)G1Cp1(t1′- t1″)= G2Cp2(t2″- t2′)式中G1――热空气流量，Kg/s;G2――冷却介质流量，Kg/s;Cp1――热空气的定压比热，J/ Kg. ℃Cp2――冷却介质的定压比热，J/ Kg. ℃t1′――中冷器进口（热空气）温度，℃t1″――中冷器出口（冷却后空气）温度，℃t2′――冷却介质进中冷器的温度，℃t2″――冷却介质出中冷器的温度，℃已知：Cp1=1.009×103J/Kg. ℃Cp2=1.005×103J/Kg. ℃G1=0.1Kg/s G2=0.802Kg/st1′- t1″=130-50=80℃t2′=25℃可求得t2″=35.2℃其中：G2=（芯子正面积×25℃时空气密度×冷侧空气流速）25℃时空气密度=1.205 kg/m3G2=0.06656×1.205×10=0.802 Kg/s2）整个散热器的平均温压：Δt mΔt max=130-35.2=94.8 Δt min=50-25=25Δt max/Δt min=3.792所以采用对数平均温压Δt m=(Δt max-Δt min)/ln(Δt max/Δt min)=52.37℃3）参照同结构产品，该中冷器的传热系数约为54.4W／m2. ℃4）根据发动机工况整个中冷器所需散热量：Q1=G1×Cp1(130－50) =0.1×1.009×80=8.072Kw5）根据中冷器设计所具备的散热量Q2=K×F×Δt m =52.5×2.87×54.4/1000=8.197Kw6）中冷器冷却效率：热侧实际出气温度根据叠加计算可知，实际出气温度为49.5℃。
中冷器的选用
中冷器的选用中冷器的作用中冷器的作用是降低发动机的进气温度。
那么为什么要降低进气温度呢？（１）发动机排出的废气的温度非常高，通过增压器的热传导会提高进气的温度。
而且，空气在被压缩的过程中密度会升高，这必然也会导致空气温度的升高，从而影响发动机的充气效率。
如果想要进一步提高充气效率，就要降低进气温度。
有数据表明，在相同的空燃比条件下，增压空气的温度每下降１０℃，发动机功率就能提高３％～５％。
（２）如果未经冷却的增压空气进入燃烧室，除了会影响发动机的充气效率外，还很容易导致发动机燃烧温度过高，造成爆震等故障，而且会增加发动机废气中的ＮＯｘ的含量，造成空气污染。
为了解决增压后的空气升温造成的不利影响，因此需要加装中冷器来降低进气温度。
中冷器的分类中冷器一般由铝合金材料制成。
按照冷却介质的不同，常见的中冷器可以分为风冷式和水冷式２种。
图1 风冷式中冷器（１）风冷式（图１）利用外界空气对通过中冷器的空气进行冷却。
优点是整个冷却系统的组成部件少，结构比水冷式中冷器相对简单。
缺点是冷却效率比水冷式中冷器低，一般需要较长的连接管路，空气通过阻力较大。
图2 散热芯体风冷式中冷器主要由２部分组成，即散热芯体和两端的气室，散热芯体（图２）主要由流通管和散热片（图３）组成。
图3 流通管和散热片流通管的功能是分割压缩空气并为压缩空气提供１个流通管路，两端与气室相连，因此压缩空气不会出现泄漏的问题。
流通管的形状常见的有长方形、椭圆形以及长锥形３种。
由于流通管的形状不同，中冷器对压缩空气的阻力和冷却效率也不同。
许多中冷器为了提高冷却效率，会在流通管内壁上设置凸起，以增加压缩空气与流通管内壁的接触面积，但是这样会产生较大的气流阻力。
散热片位于上下两层流通管之间，并紧密地与流通管靠在一起，其功能是为流经流通管的压缩空气散热。
当外界较低温度的空气流经散热片时，就能将热量带走，从而达到冷却压缩空气的目的。
多个流通管和散热片组合在一起，并多层重叠，就构成了中冷器的散热芯体。
燃料电池中冷器原理

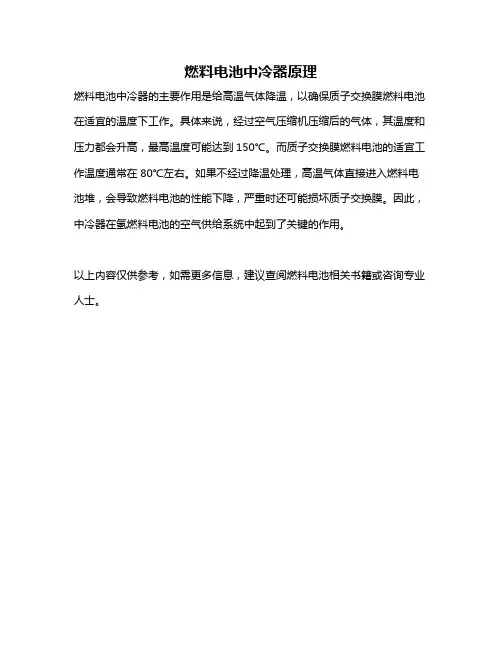

燃料电池中冷器原理
燃料电池中冷器的主要作用是给高温气体降温，以确保质子交换膜燃料电池在适宜的温度下工作。
具体来说，经过空气压缩机压缩后的气体，其温度和压力都会升高，最高温度可能达到150℃。
而质子交换膜燃料电池的适宜工作温度通常在80℃左右。
如果不经过降温处理，高温气体直接进入燃料电池堆，会导致燃料电池的性能下降，严重时还可能损坏质子交换膜。
因此，中冷器在氢燃料电池的空气供给系统中起到了关键的作用。
以上内容仅供参考，如需更多信息，建议查阅燃料电池相关书籍或咨询专业人士。
船用中冷器工作原理
船用中冷器工作原理一、冷却原理船用中冷器是一种用于冷却发动机中高温气体的设备。
其冷却原理基于热传导和热对流的基本原理。
当高温气体通过中冷器内部时，气体会与中冷器的冷却表面进行热交换，将热量传递给冷却表面。
同时，冷却水在中冷器的外部流动，将热量带走，从而使高温气体得到冷却。
二、传热过程船用中冷器的传热过程主要包括热传导和热对流两种方式。
热传导是指热量在物质内部通过分子或原子之间的相互作用进行传递。
在船用中冷器中，高温气体与中冷器内部的冷却表面之间的热量传递主要是通过热传导方式进行的。
热对流是指热量通过流体流动进行传递。
在船用中冷器中，冷却水在中冷器的外部流动，将热量从冷却表面带走，这个过程就是热对流。
三、空气流动船用中冷器的空气流动包括两个方面：一是高温气体的流动，二是冷却空气的流动。
高温气体在发动机排气管路中经过中冷器内部，通过热传导和热对流的方式将热量传递给冷却表面。
同时，冷却空气在中冷器的外部流动，将热量带走。
为了提高冷却效率，通常会采用强制通风的方式，通过风扇等装置增加冷却空气的流量和流速。
四、流体动力学船用中冷器的流体动力学涉及到气体和水的流动特性。
为了获得更好的传热效果，需要合理设计中冷器的结构，使气体和水的流动均匀、顺畅，避免出现死区、涡流等现象。
同时，还需要考虑流体动力学对压力损失的影响，以确保发动机的正常运行。
五、压力平衡船用中冷器的压力平衡涉及到气体和水的压力变化。
在正常工作状态下，中冷器的入口和出口处气体的压力会有一定的差异。
为了保持压力平衡，需要合理设计中冷器的进出气管路和排水系统。
同时，还需要考虑冷却水的压力变化，以确保冷却水的正常循环。
中冷器工作原理
中冷器工作原理
中冷器是一种常见的制冷设备，它的工作原理是利用制冷剂的循环往复运动来吸收和释放热量，从而实现降低物体温度的目的。
具体工作原理如下：
1. 压缩：中冷器中的制冷剂首先通过压缩机被压缩成高压气体。
在这个过程中，制冷剂的温度和压力会同时升高。
2. 冷却：高压制冷剂进入中冷器的冷凝器部分，在这里，制冷剂会通过与外界接触的金属管道进行热交换。
外界空气或者水会帮助制冷剂散发热量，使其温度降低。
3. 膨胀：冷却后的制冷剂成为低温高压液体，随后通过膨胀阀进入蒸发器。
膨胀阀起到了限制流量的作用，使制冷剂的压力迅速降低并进一步降低其温度。
4. 蒸发：制冷剂在蒸发器中接触到要冷却的物体，以吸收其热量。
在这个过程中，制冷剂由液体转化为气体状态，并将热量带走。
同样，外界空气或水帮助吸收剩余热量，从而维持制冷剂低温状态。
5. 回流：制冷剂的循环过程重新开始。
它会经过吸气管道返回到压缩机，再次被压缩成高压气体，并重新开始制冷循环。
通过不断的循环往复，中冷器能不断吸收和释放热量，以达到控制物体温度的目的。
同时，中冷器的设计和操作可以根据具体需求进行调整，使其适用于各种不同的场景和制冷需求。
中冷器的发展历程..
3、20世纪30-40年代，首先在欧洲，然后 在美国，才开始大规模地生产和应用涡轮 增压器，在美国，通用电气公司为美国军 用飞机研制涡轮增压器，在第二次世界大 战期间，数千台涡轮增压器被用在战斗机 和B-17型轰炸机上，盖瑞特公司为当时 的B-17型轰炸机提供中冷器。
三、增压中冷的作用
1、增压：涡轮增压器是一种利用发动机 排气中剩余能量来工作的空气泵，废气 驱动涡轮，涡轮的叶轮总成与压气机的 叶轮相连接，当涡轮增压器的转子转动 时，大量的压缩空气被送往燃烧室，由 于增加了空气量，使得燃烧更充分，产 生了更多的功率，所以，一台装有涡轮 增压器的发动机的输出功率与其非增压 时相比功率可增加40%左右。
六、铝制中冷器钎焊工艺的发展
盐浴钎焊 真空钎焊
NOCOLOK钎剂焊接
（一）盐浴钎焊 第一种尝试使用铝材的热交换器是 蒸发器，20世纪50年代和60年代初，铝 蒸发器采用的是盐浴钎焊，盐浴钎焊多 为氯盐的混合盐浴，熔盐去除了材料表 面的氧化层从而使熔化的钎料金属得以 流动并润湿开。但如何有效去除蒸发器 内部残留的浴盐，成为制造过程中必须 面对的问题，否则潮湿状态下氯盐对铝 具有强烈的腐蚀性，影响产品的寿命。
真空钎焊炉除了维修成本以外，更为 复杂的炉子结构和气泵系统带来的资金成 本似乎也较高，且产能不高。钎焊过程中 通过镁的蒸发去除炉内残余氧气和破除表 面氧化皮是这一技术成功至关重要的因素。 因此，钎料合金通常作了一些改进，含有 最高达1.5%的镁。钎焊过程中，蒸发的镁 将在炉壁冷却部件上冷凝下来，最终带来 炉门密封等问题，随之而来的是代价高昂 的停炉和清洁操作。目前，真空钎焊依旧 广泛用于板翅式换热器、蒸发器等生产。
（三）、气体保护钎焊（CAB） 1978年适合于小批量或大批量 生产钎焊部件的氟铝酸钾钎剂被研 制开发出来。该钎剂以NOCOLOK 为商标进行市场推广。由于该钎剂 是氟化物，而非氯化物，因而对钎 焊前或钎焊后的腐蚀问题的担忧得 以消除。此外，当需要较高的生产 效率时，可采用一个相对简单的连 续隧道炉，通入氮气进行钎焊生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中冷器基本知识
中冷器的安装目的，主要是为降低进气温度，或许读者会问：为何需要降低进气温度这就得提到涡轮增压的原理。
涡轮增压的工作原理，简单说是利用引擎排废气来冲击排气叶片，然后带动另一侧进气叶片，强制压缩空气并送往燃烧室中，由于排废气的温度通常都高达8、9百度，连带使涡轮本体同样处于极高温的状态，如此便会提高流过进气涡轮端空气的温度，加上压缩过的空气同样也会产生热度(因为压缩过的空气分子距离变小，会相互挤压、磨擦产生热能现象)，如果这股高温气体未经冷却就进入汽缸中，很容易导致引擎燃烧温度过高，接着就会使汽油预燃发生爆震，让引擎温度更加上升，同时压缩空气的体积也会因热膨胀而大幅降低含氧量，如此一来便会降低增压效益，自然无法产生该有的动力输出。
另外，高温也是引擎的隐形杀手，若不设法降低运转温度，一旦遇到天气较热的环境，或是长时间操驾的情况下，很容易增加引擎故障机率，因此才需加装中冷器来降低进气温度。
知道中冷器的功能后，接着我们来探讨它的构造及散热原理为何。
中冷器主要是由两个部分所组成。
第一部分名称为Tube，其功能在于提供一个通道，容纳压缩空气使之流过，因此Tube必须是密闭空间，如此压缩空气才不至于发生泄漏压力的问题，且Tube的外形还分成四方形、椭圆形与长锥形三种，其差别在于风阻与冷却效率间的取舍。
第二部分名称为Fin，也就是俗称的鳍片，通常位于上下两层Tube间，并紧密的与Tube相粘在一起，其功能在于散热，因为当压缩热空气流经Tube时，会将热量经由Tube的外壁传达到鳍片上，此时若有外界温度较低的空气流经鳍片时，就能顺便将热量带走，达到冷却进气温度的目的。
经由上述两部分不断重叠一起，直到10～20层的结构物，则称为Core，这部分就是所谓的中冷器主体。
另外，为了使来自涡轮的压缩气体在进入Core前，能有缓冲及蓄压的空间，及出Core后能提升空气流速，通常都会在Core两侧，再装上名为Tank的零件，其外型像漏斗状一般，其上还会设置圆形进出口，以方便连接硅胶管，而中冷器就是经由上述四个部分所组成。
至于中冷器散热的原理就如同刚才提到的一般，是利用众多的横向Tube分割压缩空气，然后来自车头的外界直向冷风，再经过与Tube相连的散热鳍片，就可达到冷却压缩空气的目的，使进气温度较为接近外界温度，因此若要增加中冷器的散热效率，只要加大其面积及厚度，以增加Tube数量、长度和散热鳍片等，就可达到此目的。
但有这么容易吗其实不然，因为愈长、面积愈大中冷器，就愈容易产生进气压力耗损的问题，而这也是本单元主要探讨的问题之一。
? ? 虽然大容量中冷器，因热交换时间延长有更好的冷却效能，但却会发生空气流速变慢及压力损失的问题，且进一步使涡轮迟滞现象更为严重，为什么这要从两个方面谈起。
相信曾经自己洗过车的读者都知道，要让水管里的水柱喷的较远、较快，只需挤压水管头就可达成，为什么会这样那是因为在水压不变的情况下，单位时间的流量不会因管径大小而改变，因此为达到这目的，只要缩小管径，流速自然变快，相反的一增加管径、流速就会变慢，而这情况也发生在整个进气管路里。
因为当空气由原先容纳空间较小的进气管路中，流经空间较大的中冷器时，就会产生流速变慢的现象，且此问题对于小出风量涡轮搭配大型中冷器时尤其严重，如此一来将使涡轮迟滞现象更为严重。
另外，当空气由进气管路进入中冷器的Tube时，会因管径粗变细的分流转换，产生流速阻力，造成一定程度的压力损失，再加上许多中冷器为增加冷却效率，都会在Tube里设置鳍片(Tube不一定是中空的)，这样也会产生气流阻力，两者相加，涡轮迟滞问题相对会更加明显。
值得一提的，上述提到的压力损失，指的并非是增压值的减少，因为进气管路是密闭的，所以排气泄压阀的泄压动作，一定需达到车主设定的增压值才会进行，因此恒压值是不会降低，只不过会延长到达的时间(因为部分压力被消耗掉)及影响增压反应，而这也是压力损失造成的最大影响。
既然加装中冷器会使涡轮迟滞更加明显，可是又不能不装，因此如何兼顾冷却效率及压力
维持，则成了改装中冷器的首要课题。
? ? 一个强调性能化的中冷器，除要有良好的散热能力外，压力损失的减低亦必须考量进去，不过抑制压损与提升冷却效率，在技巧上是完全相反的，譬如一个体积大小相同的中冷器，倘若完全以散热为出发点来设计，里面的Tube就需做得更细且增加鳍片数量，如此就会增加空气阻力；但如果就维持压力层面来着手，又得加粗Tube 及减少鳍片，相形之下热交换的效能便较差，所以中冷器的改装绝不如我们想象中的简单。
因此要兼顾冷却效率与维持压力的方法，大部分会从Tube与鳍片两部分来着手。
首先是Tube部分，其中又分成两种方式，第一：使用管径较粗但管壁极薄的式样，以粗管径来增加空气流通的顺畅度，并利用管壁薄的特点提高散热性。
第二：在管径较粗的Tube里，额外设置鳍片在里头的方式，来增加热空气接触金属片面积，以提高热传达量，自然散热效率也就能增加，不过此种设计大多使用在竞技车或是高增压车辆的中冷器里，如此才不至于产生太大的迟滞现象。
接下来是鳍片部分，一般型中冷器的鳍片，其形状通常为直条状无任何开口，且中冷器的宽度多长，鳍片就有多长，不过既然鳍片在整个中冷器里，扮演散热功能的主要角色，因此只要增加其接触冷空气的面积，就能提高热交换功率，因此许多中冷器的鳍片形式的设计，以波浪状或是俗称百叶窗设计的鳍片最为流行。
不过就散热效率来说，还是交叠散热鳍片为最佳，但产生的风阻力量也最为明显，因此较常见于日本D1参赛车上，因为这些比赛车辆的速度都不快，可是却需良好的散热效果，来保护游走于高转速的引擎。
? ? 谈完中冷器的各项改装理论后，接着我们来了解一下，实际改装时需注意的事项有哪些。
一般来说，改装用的中冷器大多分成原厂交换型式，以及需要大幅改变管路配置的大容量套件。
直接交换式的规格和原厂相差不多，差异仅在于内部Tube与鳍片设计不同与厚度稍微加宽，此套件适合原厂未改的车辆，或改装幅度不大的场合，能将原厂引擎潜力激发出来。
至于大容量的中冷器，则除了加大迎风面积强化散热性以外，更会提高厚度以确保温度恒定，以澔阳生产的中冷器为例，一般型约在至公分左右(适合～升车辆使用)，加强型约在8至105公分左右(适合升以上车辆使用)，加上还会运用大漏斗状的蓄气Tank，使气流通过的抵抗能减至最小限度，当然使用加强型中冷器的场合，出现在配置中大型涡轮时才较为适用，例如6号涡轮以下的引擎，就不建议使用，因为这样迟滞的状况会较为严重，不利于低速增压反应，不过在NA改Turbo的车辆里，中冷器还是大一点较好，因为原厂设计的冷却效率可能不够，另外就算是低增压设定亦不可省去中冷器，毕竟较低的进气温度，不但能延长引擎耐用度，对于动力输出的稳定也有助益。
另一方面，中冷器除利用空气散热外，还有利用水冷式样，丰田铭机3S-GTE就是一个例子，它的优点主要就是其Cooler本体刚好位于节气门前，因此进气管路极短有着高反应的特色，加上水本身的恒温性非常高，对进气温度的恒定性也有很大帮助，尤其是车头无撞风效应时更加明显，如塞车。
不过，由于它需要另接专用水泵浦及水箱散热排，而且降温幅度不如直接空气冷却来得大，因此目前还是以空冷式中冷器为主流。
? ? 至于中冷器的安装位置，大体上分成前置式与上置式两种，就散热性来看当然是位在前保杆内的前置式较为优秀，不过论及反应性的话，则属上置式较占便宜，这便是其管路短带来的增压直接效果，例如Impreza WRCar 为缩短前置中冷器的管路，便将节气门反置来降低因管路过长带来的压力耗损，由此不难想见进气管路的整体搭配，亦是改装中冷器时不得不注意的重点。
因此在升级或加装中冷器时，除要注意中冷器的大小外，管路的长度尽量减短，并拉成直线化以减少弯角、焊接点等，都是增加空气流速的方法，因为如果有太多焊点与折角的话，气流的顺畅性一定会不佳而发生压损现象。
其次就像前面所谈的中冷器原理，中冷器的Tube过细易增加抵抗影响反应，并且管壁里的温度会较高，同理稍微加粗进气管径也是不错的方法，至于这个管径大小的匹配，主要还是要看涡轮出风口与节气门口径而定。
值得
一提的是，中冷器前后的进出口管路直径，应该是出口后的管径比入口前粗10%左右，原因在于较大的出口管径，能让出Core的冷却空气，以较快的速度通过中冷器，对于流速的增加，能产生正面的帮助。
? ? 再来关于中冷器的材质部分，通常都是使用铝合金材质制成，不但富质感增加美观程度，还可因铝质的高热传导性增加散热效果，另外轻量化的优点，也是选择铝合金材质的主要原因之一。
至于金属管之间的橡胶连接管，建议大家尽可能采用三或五层包覆的硅橡胶制品，这种硅胶管的延展性极佳、耐高温、高压又不会硬化，所以小至真空管、中至水管、大至整个进气管路都是非常不错的原厂代用品，相当适合运用在高热的涡轮引擎上，再加上宽型对夹不锈钢束环的固定，可避免爆管或漏气的问题产生，且有别于原厂的黑色，对于提升车辆战斗气息，有相当大的帮助，如此才可使车主放心驾驭爱车。
相信许多Impreza车主在升级涡轮时，都产生不知沿用原厂上置设计的加大型中冷器好，还是直接改用前置式较佳呢要解决此问题就要需以升级的涡轮号数来决定。
由于水平对卧引擎排气头段，相较于直式引擎而言显得较长，连带使得低速增压反应较为迟缓，因此原厂才会设计上置式中冷器来减轻涡轮迟滞问题，倘若升级的涡轮号数不超过六号、排气量未到升以上时，笔者不建议改用前置式中冷器，因为加长的管路及加大的中冷器会使迟滞问题更加严重，不过当你达到上述条件时，倒是可以考虑改用前置式中冷气，一方面是因为上置式中冷器冷却效率已不敷使用，另一方面则是因为大型涡轮空气供给量较多、流速较快，对于加长管路带来的影响可减到最小，因此才较适合使用前置式中冷器。
