查询深沟球轴承尺寸和公差
深沟球轴承尺寸表
深沟球轴承尺寸表深沟球轴承在工业领域应用的范围比较广，它是滚动轴承中的一种，主要用于承受纯径向载荷，也可以同时承受径向载荷和轴向载荷，摩擦系数很小，极速转速也很高。
深沟球轴承除基本型外，还有各种变型结构，如：带防尘盖的深沟球轴承；带橡胶密封圈的深沟球轴承；有止动槽的深沟球轴承；有装球缺口的大载荷容量的深沟球轴承；双列深沟球轴承。
1、带防尘盖的深沟球轴承标准的带防尘盖深沟球轴承Z型和2Z型两种，一面带防尘盖的是Z型，两面带防尘盖的是2Z型。
带防尘盖的轴承用在单独润滑较为困难、安置润滑油路和检查情况不方便的条件下，轴承在制造厂已填注了定量、定牌号的防锈、润滑两用锂基脂。
每套轴承注入的脂量通常是轴承内有效空间的1/4～1/3，也可根据用户要求增减用脂量。
注入的润滑脂通常能保证轴承在-40～+120℃的工况下运转。
如果用户对轴承还有更高的要求，也可根据情况填注其他性能、牌号的润滑脂。
带防尘盖的轴承经过注脂就可长期有效的工作，不需在使用期间再添加润滑脂。
带防尘盖轴承多用于中小型发电机、电动机的转子两端、汽车、拖拉机、空调器、风扇等处，以及对轴承的噪声振动有特别要求的场合。
2、带密封圈的深沟球轴承标准型带密封圈的深沟球轴承有接触式密封轴承RS型（一面密封）、2RS型（两面密封）和非接触式密封轴承RZ型（一面密封）、2RZ型（两面密封）。
带密封圈的轴承的性能、添脂和用途与带防尘盖轴承基本相同。
不同的是带防尘盖轴承的防尘盖与内圈之间有较大间隙，而非接触式密封圈轴承的密封唇与内圈之间间隙很小，接触式密封圈轴承的密封唇与内圈之间没有间隙，密封效果好，但摩擦有所增加。
有低噪声要求的场合，多用60和62系列的较小尺寸的深沟球轴承。
不论开式轴承、带防尘盖型或带密封圈型的轴承，都可在订货时提出低噪声、低振动的要求。
在我国JB（机械行业标准）中规定了V1、V2、V3各振动等级的低、中、高三个频带的振动允许值。
在SKF公司还可提供超低噪声的轴承，这种轴承标有后置代号QE5。

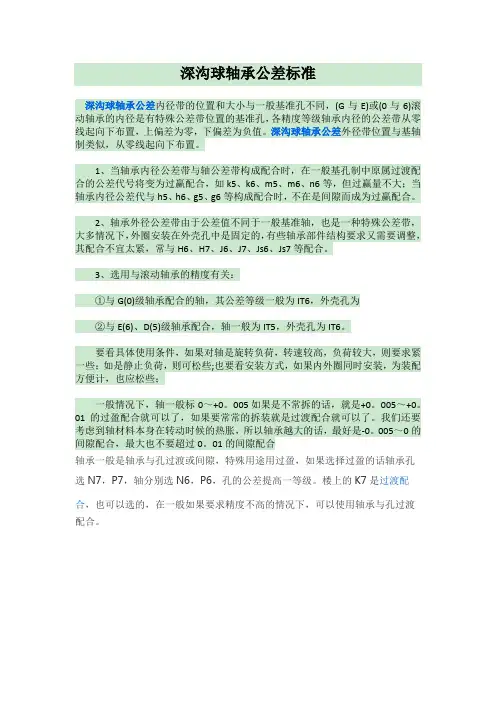

深沟球轴承公差标准
深沟球轴承公差标准深沟球轴承公差内径带的位置和大小与一般基准孔不同，(G与E)或(0与6)滚动轴承的内径是有特殊公差带位置的基准孔，各精度等级轴承内径的公差带从零线起向下布置，上偏差为零，下偏差为负值。
深沟球轴承公差外径带位置与基轴制类似，从零线起向下布置。
1、当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
2、轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
3、选用与滚动轴承的精度有关：①与G(0)级轴承配合的轴，其公差等级一般为IT6，外壳孔为②与E(6)、D(5)级轴承配合，轴一般为IT5，外壳孔为IT6。
要看具体使用条件，如果对轴是旋转负荷，转速较高，负荷较大，则要求紧一些；如是静止负荷，则可松些;也要看安装方式，如果内外圈同时安装，为装配方便计，也应松些；一般情况下，轴一般标0～+0。
005如果是不常拆的话，就是+0。
005～+0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是-0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合轴承一般是轴承与孔过渡或间隙，特殊用途用过盈，如果选择过盈的话轴承孔选N7，P7，轴分别选N6，P6，孔的公差提高一等级。
楼上的K7是过渡配合，也可以选的，在一般如果要求精度不高的情况下，可以使用轴承与孔过渡配合。
深沟球轴承技术参数
深沟球轴承公差
外形尺寸公差和旋转精度符号
d Δds Δdmp Δd1mp
Vdp Vdmp D ΔDs ΔDmp VDp VDmp
公称内径 单一内径偏差 单一平面平均内径偏差 基本圆锥孔在理论大端的
平均内径偏差 单一径向平面内径变动量
平均内径变动量 公称外径 单一外径偏差 单一平面平均外径偏差 单一径向平面外径变动量
平均外径变动量
B ΔBs Vbs
C ΔCs VCs Kia Kea Sd S
D Sia Sea 内圈公称宽度 内圈单一宽度偏差 内圈宽度变动量 圈公称宽度 外圈单一宽度偏差 外圈宽度变动量 成套轴承的内圈径向跳动 成套轴承的外圈径向跳动 内圈端面对内孔的跳动 外圈端面对内孔的跳动 成套轴承内圈端面对滚道的跳动 成套轴承外圈端面对滚道的跳动
0级公差内圈
0级公差外圈
μm
2）与同一轴承的内圈所标ΔBs值相同
6级公差内圈
μm
6级公差外圈
2）与同一轴承的内圈所标ΔBs值相同
5级公差内圈
μm
5级公差外圈
2）与同一轴承的内圈所标ΔBs值相同
4级公差内圈
4级公差外圈
μm
2）与同套轴承的内圈所标ΔBs或VBs值相同
[ 返回]。
常规深沟球轴承尺寸对照表
常规深沟球轴承尺寸对照表深沟球轴承是一种广泛应用于机械设备中的重要零部件，其尺寸的准确对照是确保设备性能和操作安全的必要措施。
本文将为您提供常规深沟球轴承尺寸对照表，以便您在使用和维护轴承时能够准确选择和更换相应的尺寸。
1. 内径尺寸（mm）内径是指深沟球轴承内圈的直径，也是轴承装配于轴上的尺寸。
以下是常见内径尺寸的对照表：- 5mm- 6mm- 8mm- 10mm- 12mm- 15mm- 17mm- 20mm- 25mm- 30mm- 35mm- 45mm- 50mm- 55mm- 60mm- 65mm- 70mm- 75mm- 80mm- 85mm- 90mm- 95mm- 100mm2. 外径尺寸（mm）外径是指深沟球轴承外圈的直径，也是轴承装配于轴承座中的尺寸。
以下是常见外径尺寸的对照表：- 16mm- 19mm- 22mm- 28mm - 30mm - 35mm - 42mm - 47mm - 52mm - 62mm - 72mm - 80mm - 90mm - 100mm - 110mm - 120mm - 130mm - 140mm - 150mm - 160mm - 170mm- 190mm- 200mm3. 宽度尺寸（mm）宽度是指深沟球轴承的厚度，也是轴承承受载荷的关键尺寸。
以下是常见宽度尺寸的对照表：- 5mm- 6mm- 7mm- 8mm- 9mm- 10mm- 11mm- 12mm- 13mm- 14mm- 15mm- 16mm- 17mm- 19mm- 20mm- 21mm- 22mm- 23mm- 24mm- 25mm- 26mm- 27mm- 28mm- 29mm- 30mm4. 其他尺寸参数除了以上三个主要尺寸外，深沟球轴承还有一些其他重要的尺寸参数需要对照，以便正确选用和更换轴承。
这些参数包括：- 倾斜度（Tilting）- 圆度（Roundness）- 高度（Height）- 游隙（Clearance）- 加工精度（Precision）- 轴承材料（Material）总结：深沟球轴承尺寸对照表提供了常规尺寸的参考，但在实际选择和使用中，除了尺寸外，还需要考虑轴承的负荷、转速等参数。
深沟球轴承技术参数
深沟球轴承公差
外形尺寸公差和旋转精度符号
d Δds Δdmp Δd1mp
Vdp Vdmp D ΔDs ΔDmp VDp VDmp
公称内径 单一内径偏差 单一平面平均内径偏差 基本圆锥孔在理论大端的
平均内径偏差 单一径向平面内径变动量
平均内径变动量 公称外径 单一外径偏差 单一平面平均外径偏差 单一径向平面外径变动量
平均外径变动量
B ΔBs Vbs
C ΔCs VCs Kia Kea Sd S
D Sia Sea 内圈公称宽度 内圈单一宽度偏差 内圈宽度变动量 圈公称宽度 外圈单一宽度偏差 外圈宽度变动量 成套轴承的内圈径向跳动 成套轴承的外圈径向跳动 内圈端面对内孔的跳动 外圈端面对内孔的跳动 成套轴承内圈端面对滚道的跳动 成套轴承外圈端面对滚道的跳动
0级公差内圈
0级公差外圈
μm
2）与同一轴承的内圈所标ΔBs值相同
6级公差内圈
μm
6级公差外圈
2）与同一轴承的内圈所标ΔBs值相同
5级公差内圈
μm
5级公差外圈
2）与同一轴承的内圈所标ΔBs值相同
4级公差内圈
4级公差外圈
μm
2）与同套轴承的内圈所标ΔBs或VBs值相同
[ 返回]。
快速查询深沟球轴承外形尺寸
查询方法：一
注：查询方法1、输入轴承型号可自动生成外形尺寸。
查询方法2、在底色为黄色的单元格输入轴承的外形尺寸可自动生成轴承的型号。
该文档一定要下载，才可使用快速查询功能
快速查询深沟球轴承外形尺寸表
和输入内径相同轴承型号的外形尺寸GB/T276-1994
单位： mm
表1 10系列深沟球轴承外形尺寸
单位： mm 表2 02系列深沟球轴承外形尺寸
单位： mm 表3 03系列深沟球轴承外形尺寸
单位： mm 表4 04系列深沟球轴承外形尺寸
单位： mm 表5 00系列深沟球轴承外形尺寸
单位： mm 表6 18系列深沟球轴承外形尺寸
单位： mm 表7 19系列深沟球轴承外形尺寸
单位： mm 单位： mm 表9 37系列深沟球轴承外形尺寸
深沟球轴承外形尺寸
表8 17系列。
快速查询深沟球轴承外形尺寸
查询方法：一
注：查询方法1、输入轴承型号可自动生成外形尺寸。
查询方法2、在底色为黄色的单元格输入轴承的外形尺寸可自动生成轴承的型号。
该文档一定要下载，才可使用快速查询功能
快速查询深沟球轴承外形尺寸表
和输入内径相同轴承型号的外形尺寸GB/T276-1994
单位： mm
表1 10系列深沟球轴承外形尺寸
单位： mm 表2 02系列深沟球轴承外形尺寸
单位： mm 表3 03系列深沟球轴承外形尺寸
单位： mm 表4 04系列深沟球轴承外形尺寸
单位： mm 表5 00系列深沟球轴承外形尺寸
单位： mm 表6 18系列深沟球轴承外形尺寸
单位： mm 表7 19系列深沟球轴承外形尺寸
单位： mm 单位： mm 表9 37系列深沟球轴承外形尺寸
深沟球轴承外形尺寸
表8 17系列。
轴承内径和外径尺寸公差的两种公差中
轴承内径和外径尺寸公差的两种公差中，单一内外径偏差是什么意思？基孔制和基轴制的概念初学者一下不好弄明白我说简单点基孔制就是，孔是基准，不能变，以这个孔的尺寸为基准加工出不同尺寸的轴来达到这个轴和孔是间隙配合还是过盈配合基轴制与其相反。
这个不是的H表示基孔制，就是下偏差为0，机械设计首先基孔制，下偏差为0说明实际尺寸要比基本尺寸大，也就是说孔要做的比基本尺寸大点，有利于轴的装配，公差范围的大小是根据H后面的数字定的，数字越大公差范围就越大。
滚动轴承内圈为基孔制，外圈为基轴制这句话对吗？不对。
应该是：滚动轴承内圈为基准孔；外圈为基准轴。
深沟球轴承，内径和外径的尺寸公差是怎样的？深沟球轴承属于向心轴承这一大类轴承。
一般情况下，轴承内、外径公差的上差为0，下差是负的一个数值。
如深沟球轴承6206，内孔直径为30mm，偏差为0~-0.01mm；轴承的外径为62mm，偏差为0~-0.013mm。
具体的轴承公差是根据轴承的精度等级基本的尺寸按照标准确定的。
轴承，平均内（外）径偏差，内（外）径变动量，平均内（外）径变动量具体怎么理解的是必须检验项目吗？内（外）径变动量就是我们通常所说的椭圆度，在检验轴承时旋转一圈指针摆动的最大与最小的差值。
平均内（外）径偏差就是我们检验的范围；平均内（外）径变动量一面与另一面指针摆动的最大与最小的差值，及我们所说的锥度。
其他回答共1条不同精度的轴承内外径的偏差不一样，首先需要确定轴承的精度等级（如P0，P6。
），才能知道它的偏差。
对于精密轴承，这是很重要的参数，必须检验！深沟球轴承内径为25外径为47，请问与它配合的轴及外套的公差为多少。
看你用什么牌子，一般通用的是NSK轴承。
厚度常用的有两种一种是8 一种是12我想你轴承一般选用的是过盈配合（紧配合）轴应该是25 上偏差是+0.021 下偏差是0 轴承内径25 上偏差是+0.048 下偏差是+0.035 H7/s6 但是正常来说轴承内径采用热涨法，来进行配合。
