关于阴极保护电位的几个问题一、阴极保护中电位测量的原则在对管/地电位测量的时候，有三种意义：①衡量土壤腐蚀性性的一个参数就是没有施加阴极保护的管/地电位；②用来判断阴极保护程度的另外一个重要参数就是施加阴极保护管/地电位；③判断干扰程度的一个重要的指标就是有干扰时候的管/地电位。
根据电化学保护来理解管/地电位,所测量的管/地电位必须是纯极化电流，这种电位中不应该含有土壤的IR降，这样就能够使测量的结果非常可靠。
这种影响表现为，涂覆良好，极化完全的管道测量出来的断电极化电位是没有什么变化的，裸金属状态下就会有少许变化。
二、如何限制阴极保护电位众所周知，防腐层和阴极保护相结合，是埋地管道腐蚀控制的最佳方案。
经验表明，有涂层但没有阴极保护的埋地管道，会比裸管更容易发生腐蚀穿孔。
尽管阴极保护是对涂层的有利辅助，但它对于涂层的破坏作用也不能被忽视。
阴极保护对于涂层的破坏表现在两方面：1．阴极保护所产生的碱性环境将加速涂层的老化；2．阴极保护产生的氢气将造成涂层的剥落，阴极剥离。
如果阴极保护的水平是适当的，上述问题不会发生，但如果阴极保护过度，“过保护”，则其破坏作用不可忽视。
评判阴极保护的水平，是通过测量管地电位。
管地电位分为通电电位和断电电位，目前，实际操作中是采用通电电位来判断阴极保护的效果和水平的。
早在上世纪80年代，美国空军基地实验室就对保护电位和阴极剥离的关系进行了研究并的出如下结论：1．断电电位为-1.02—-1.07V CSE时，没有氢气析出；电位在-1.12V CSE时，有少量气体析出；电位在-1.17—1.22V CSE时，有大量的气体析出。
2．断电电位达到-1.22V CSE时，加大外加电流，只有通电电位会随之增大，析氢量会随之增加，而断电电位几乎不变。
通电电位和断电电位没有直接关系。
3．对于厚涂层，断电电位达到-1.22V CSE并有大量气体析出时，仍没有剥离现象，此时的通电电位为-8.0V CSE;而薄涂层，如熔结环氧、塑料胶带涂层，在断电电位为-1.02V--1.07V CSE时，还没有明显气体析出时就发生了剥离,此时的通电电位为-1.16VCSE。

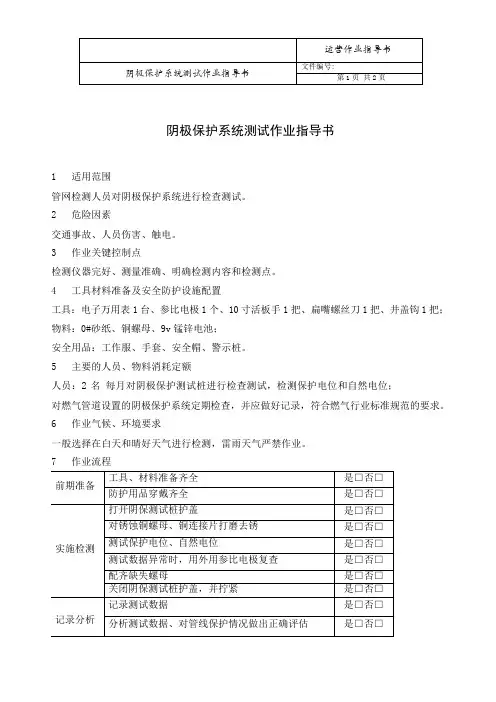

24阴极保护系统测试作业指导书
阴极保护系统测试作业指导书
1适用范围
管网检测人员对阴极保护系统进行检查测试。
2 危险因素
交通事故、人员伤害、触电。
3 作业关键控制点
检测仪器完好、测量准确、明确检测内容和检测点。
4 工具材料准备及安全防护设施配置
工具：电子万用表1 台、参比电极1 个、10 寸活板手1 把、扁嘴螺丝刀1 把、井盖钩1 把；物料：0#砂纸、铜螺母、9v 锰锌电池；
安全用品：工作服、手套、安全帽、警示桩。
5 主要的人员、物料消耗定额
人员：2 名每月对阴极保护测试桩进行检查测试，检测保护电位和自然电位；
对燃气管道设置的阴极保护系统定期检查，并应做好记录，符合燃气行业标准规范的要求。
6 作业气候、环境要求
一般选择在白天和晴好天气进行检测，雷雨天气严禁作业。
7 作业流程
8 安全注意事项和应急措施
8.1 确认所使用的仪表、器材都是合格的。
8.2 位于行车道上作业时，在行车方向距作业点3-5 米处设置专人警戒，并设置警示桩。
8.3 穿戴劳动保护用品。
9 作业记录、总结
认真记录阴极保护电位和管道自然电位，阴极保护系统检查内容。
埋地油气管道阴保电位测量方法(附图)
油气管道阴极保护电位测量方法河南邦信防腐材料有限公司2017年3月整理1、概述阴极保护是一种减缓或抑制金属电化学腐蚀的方式，是一种基于电化学腐蚀机理的保护方法。
通过给腐蚀电池补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面发生阴极极化，电极电位趋于同一负电位，从而减小管道表面的电位差，减缓或抑制腐蚀电池的电化学反应。
阴极保护的实现方式有两种：一种是牺牲阳极法；另一种是强制电流法。
牺牲阳极阴极保护方式是选择一种电极电位比被保护管道金属更负的活泼金属或合金（如镁、锌），将其与被保护管道相连并置于同一电解质环境中，活泼金属或合金在腐蚀电池中称为阳极优先腐蚀溶解，为被保护管道提供阴极保护保护电流。
阳极释放出的电子转移到被保护管道表面，使被保护管道发生阴极极化，从而抑制腐蚀实现保护。
阳极由于被腐蚀消耗，故称之为牺牲阳极（见图1）。
图1 牺牲阳极阴极保护示意图强制电流阴极保护是利用外部的直流电源作阴极保护的极化电源，将电源的负极接被保护管道，将电源的正极接至辅助阳极，在阴极保护电流的作用下，使管道表面整体发生充分的阴极极化，从而减缓或抑制管道的腐蚀实现保护（见图2）。
图2强制电流阴极保护示意图管道与其相邻电解质（土壤）的电位差称为管地电位。
管地电位是用来评价埋地管道阴极保护系统的运行状况及其有效性的重要指标。
因此掌握管地电位的测量方法是很必要的。
常用的管地电位测量内容主要有通电电位、断电电位、牺牲阳极接入点的管地电位以及极化探头（试片）电位的测量。
2、常用管地电位测量方法2.1测量连线一般采用直流数字式电压表测量管地电位，测量时将电压表的负接线柱（COM）与参比电极（一般采用铜-饱和硫酸铜参比电极，CSE)连接，正接线柱（V）与管道连接，测（见图3）。
仪表指示的是管道相对于硫酸铜参比电极电极的电位值，正常情况下显示负值。
图3 数字万用表管地电位测量接线图2.2通电电位测量（Von）阴极保护系统持续运行时测量的管道对土壤的电位叫通电电位，该电位包括管道极化电位与回路中其它所有电压降（IR降）的和。
电位测试操作流程
电位测试实操流程第一步：选择工具、材料。
硫酸铜刨坑铲子浇水埋参比溶液饱和透亮无杂质结晶体占1/3；导线完好无损伤；无漏液现场测试桩钥匙抹布砂纸活动扳手万用表表笔、绝缘有检定标签、电量足、表笔接触良好（测表笔间电阻）第二步：摆放工具选择完工具，按下图所示依次摆齐。
汇报考官：已经准备就绪，可以开始考试。
第三步：首先使用测试桩钥匙打开测试桩，然后使用抹布擦拭，再使用砂纸进行打磨。
第四步：使用洛阳铲在测试桩正前方挖一个小坑，注意坑最好挖深一点，加水湿润，然后将参比电极直立放稳固定稳固，防止测试过程中参比电极松动。
将万用表黑色表笔与参比电极接线端子连接后使用绝缘胶带缠绕保证接头绝缘良好。
第五步：测量管地电位。
将万用表调至直流V档位，开机后使用红表笔绝缘夹夹在管道测试端子上，读数时间约20S或稳定后读取数据，回答时需要说明极性即正负号加数值加相对于铜/饱和硫酸铜参比电极电位。
通过阴极保护准则判断阴极保护效果。
第六步：使用活动扳手将牺牲阳极从接线柱上拆下来，然后按照第五步操作测量，读取数值，判断牺牲阳极性能。
锌阳极-1.1Vcse，镁合金阳极-1.5Vcse，高纯镁阳极-1.7Vcse。
第七步：判断绝缘接头性能。
按照第五步操作要求，测量管道保护端与非保护端的管地电位，然后根据绝缘接头性能数据处理判定性能。
第八步：测量管道交直流干扰电压。
测量直流干扰电压根据第五步操作要求，动态直流干扰源读数时间至少读三个完整的周期直流干扰周期？？，确定后读取直流干扰最大值、最小值，特别注意极性（正负号）。
测量交流干扰电压需要将绝缘夹摘下，然后关机，调整到交流V档位，开机测量。
交流干扰电压读数与直流一样。
通过交直流干扰程度准则进行判断。
第九步：拆除接线。
首先拆除绝缘夹与测试端子的连接，万用表关机。
使用测试桩钥匙将测试桩锁上。
拆除绝缘胶带，断开黑表笔与参比电极的连接，取出参比电极，将小坑进行回填恢复原状,然后先拆下红色表笔，再拆下黑色表笔。
阴极保护自然电位测试操作规程
操作不当导致测量电位数值 为正
主要风险提示
风险消减和预控措施 保证参比电极底部与土壤 接触良好，每次测试的参 比电极位置应保持在同一
位置ቤተ መጻሕፍቲ ባይዱ
测量时要正确使用仪器， 杜绝测试仪表的正负极接
线反接。
风险消减和预控措施
作业活动
阴极保护自然电位测试
劳动防护要求
劳保着装、棍棒、急救药品（防蛇药）
作业步骤
作业前 检查
作业前 准备
重点作业内容
检查管道线路恒电位仪是否处于关闭状态。
检查测试桩外观，测试桩铭牌和测试桩小门是否完好。测 试桩内测试板端子是否生锈、脱落。
关闭管道全线恒电位仪设备 24 小时。 准备数字万用表、用于湿润土壤的水、饱和硫酸铜参比电 极、除锈工具。
测试时管道处于没有施加 阴极保护的状态下，对已 实施过阴极保护的管道在 完全断电 24 小时后进行。
作业步骤
重点作业内容
参比电极 放置
将饱和硫酸铜参比电极放置于管道正上方的地面上的湿润 土地处，做一小坑，直立放稳，保证参比电极底部与土壤 接触良好，每次测试的参比电极位置应保持在同一位置；
接线测试 作业步骤
重要风险提示 3）
野外作业遭遇蛇虫咬伤
管道处于阴极保护的状态下
风险消减和预控措施
1）进入草丛前应先用棍棒 驱赶毒蛇。 2）人员应穿长袖衣和裤， 扎紧袖口、领口，皮肤 暴露部位涂搽防蚊药。 3）遇到毒蛇不要慌张， 应采用左、右拐弯的走动 来躲避追赶的毒蛇，或站 在原处面向毒蛇，注意来 势左右避开，寻找机会进 行自卫。 4）不要在潮湿的树荫和草 地上坐卧。
将万用表正极（接红表笔端）接管道测试桩的测试线，负 极（接黑表笔端）接参比电极，置于直流电压 2V 档，待数 据稳定时读取数值，数值保留到小数点后三位，并做好记 录；
阴极保护操作规程
阴极保护操作规程一、引言阴极保护是一种常用的金属防腐蚀措施，通过对金属结构进行电流供给，将其转化为阴极，从而保护金属结构免受腐蚀的影响。
本文档将详细介绍阴极保护的操作步骤和注意事项，以确保阴极保护系统的安全运行和有效性。
二、阴极保护操作步骤1. 系统准备在进行阴极保护之前，需要进行系统准备工作。
包括检查阴极保护设备的完整性和运行状态，确保设备正常工作。
同时，需要清除金属结构表面的杂质和污垢，以保证电流的有效传导。
2. 系统连接将阴极保护设备与金属结构进行连接，确保电流能够顺利传递至金属结构。
连接部分需要仔细检查，确保连接牢固、电流通畅。
3. 参数设置根据金属结构的材质和具体情况，设置阴极保护系统的工作参数。
包括电流密度、保护电位和保护时间等。
参数的合理设置是保证阴极保护效果的关键。
4. 定期巡检阴极保护系统需要进行定期巡检，以确保设备正常工作。
巡检内容包括阴极保护设备的运行状态、电流传导情况以及金属结构的腐蚀情况等。
发现问题及时修复，确保系统的可靠性和有效性。
5. 铅笔标记在金属结构上进行铅笔标记，将阴极保护装置的阴极接线点做好标记。
这样可以方便进行后期的巡检和维护工作。
6. 系统维护阴极保护系统需要定期进行维护工作，包括清洁设备、更换电极、检修设备等。
维护工作的频率和内容根据具体情况而定，但一般应定期进行。
三、阴极保护操作注意事项1. 安全操作在进行阴极保护操作时，务必注意安全。
操作人员应穿戴好安全防护装备，遵守操作规程，确保自身和周围人员的安全。
2. 系统监控阴极保护系统应设置监测设备，实时监测金属结构的腐蚀情况和保护效果。
如发现异常，应及时采取相应的措施进行修复。
3. 阴极保护设备选择选择适合的阴极保护设备对于系统的正常工作和保护效果至关重要。
在选择设备时，应考虑金属结构的材质、形状、大小等因素，并选择具有良好品质和可靠性的设备。
4. 定期检测除了定期巡检外，还应定期对阴极保护系统进行专业检测。
线路阴极保护恒电位仪的操作
PS-1LC线路阴极保护恒电位仪的操作一、基本操作方法1、将面板上“控制调节”旋钮反时针旋到底，将“工作方式”开关置“自动”挡，“测量选择”置“控制”挡。
2、将电源开关扳到“自检”档，仪器电源指示灯亮，状态指示灯显示橙色，各面板表应均有显示。
顺时针旋动“控制调节”旋钮，将控制电位调到欲控值上，此时，仪器工作于“自检”状态，“测量选择”开关在“控制”档与“保护”档之间切换，电位表显示值基本一致，表明仪器正常。
3、将电源开关扳至“工作”档，此时仪器对被保护体通电。
根据现场管道实际情况，旋动“控制调节”旋钮使管道电位达到欲控值。
4、若要“手动”工作，将“工作方式”开关拨至“手动”档，顺时针旋动“输出调节”旋钮，使输出电流达到欲控值。
5、恒电流设定：打开后门揿动安装板上恒流设定开关，此时面板状态指示灯显示黄色表明进入恒电流状态，根据现场管道实际电流，调节屏蔽盒内“恒流调节”电位器，使电流达到欲控值（出厂时设定在仪器额定电流的30%），恒电流设定完毕，将仪器关机再开机。
二、注意事项1、手动输出调节电位器应反时针旋到底，以免在由“自动”转“手动”时输出电流过大。
2、当仪器需“自检”时，工作方式开关应置“自动”档禁止置“手动”档。
因机内假负载可承受的功率较小，若置“手动”档时，有可能把机内假负载烧毁。
3、仪器从“手动”档切换到“自动”档时，应先关机，将“工作方式”开关置“自动”后再开机。
因仪器在“手动”工作时，自动控制部份处于失衡状态，此时如直接切换到“自动”档仪器工作将不正常。
4、当仪器需“自检”时，应事先将仪器后板的输出阳极连线断开。
HPS-1D线路阴极保护恒电位仪的操作一、基本操作方法1、连线打开仪器机箱门，按系统连线示意图所示，将仪器接线板上的接线柱与电源、被保护体、阳极体以及参比电极用导线相连，连线为绝缘胶皮铜芯线或铝芯线。
导线的电流密度应不大于3A/mm2（铜芯线）或2A/mm2（铝芯线）；参比电极线和零位线为信号线，只须满足施工中的应力强度要求即可，一般选择截面积大于2mm2的绝缘胶皮导线。
阴极保护检测方法
阴极保护检测方法阴极保护是一种防止金属腐蚀的重要方法，那阴极保护检测方法到底是啥呢？其实啊，阴极保护检测主要有几个关键步骤。
首先得测量电位，这就好比给金属做个“体检”，看看它的保护状态咋样。
用专业的电位测量仪器，把探头放在要检测的金属表面，就能得到电位值。
这一步可不能马虎，要是测得不准，那可就麻烦啦！那怎么才能保证测得准呢？这就需要注意一些事项啦！比如说，测量的位置得选对，不能随便找个地方就测。
就像你去看病，医生也得找对地方检查吧？还有啊，测量仪器得校准好，不然就像没调好的秤，称出来的重量能准吗？阴极保护检测过程中的安全性和稳定性那也是相当重要的。
你想想，要是检测的时候不安全，那不是给自己找麻烦吗？在检测过程中，一定要注意电气安全，别被电着啦！同时，检测结果也得稳定可靠，不能一会儿一个样。
这就像你开车，要是速度表一会儿快一会儿慢，你能放心开吗？阴极保护的应用场景那可多了去了。
比如在石油化工行业，那些大型的储罐、管道都需要阴极保护。
还有海洋工程，海底的管道、平台也离不开阴极保护。
为啥呢？因为这些金属结构长期处在恶劣的环境中，很容易被腐蚀。
阴极保护就像给它们穿上了一层“保护衣”，让它们能更长久地为我们服务。
它的优势也很明显啊！可以大大延长金属的使用寿命，减少维修成本。
这不是一举两得的好事吗？给你说个实际案例吧！有个化工厂，以前他们的管道老是被腐蚀，维修起来可麻烦了，费钱又费力。
后来采用了阴极保护，定期进行检测。
嘿，你猜怎么着？管道的使用寿命大大延长了，维修次数也少了很多。
这效果，那可真是杠杠的！阴极保护检测方法真的很重要啊！它能让我们及时了解金属的保护状态，确保金属结构的安全稳定运行。
咱可不能小瞧了它，得认真对待，让阴极保护发挥出最大的作用。
