大型设备运输及吊装方案
大型设备吊装运输方案
大型设备吊装运输方案1 空调机组：本工程82 台空气调节箱中，除17 台较小外，其他均需考虑现场组装，这几台分别为：1.1A 座建筑一层的KA-1-1~2 系统，2 台（中庭，前室），A 座建筑一层的KA-1-3-10，系统8 台（商业）；1.2B 座建筑一层为中庭及前室服务的KB-1-1~2 系统2 台；D 座建筑一层为咨询处理中心服务的KD-1-2 系统1 台，D 座建筑一层为商业服务的KD-1-3-5 系统3 台，D 座建筑一层为咖啡厅服务的KD-1-1 系统1 台。
共计17 台。
1.3 其余65 台空调箱在订货时，应考虑需散件或分组合段分别进场，到现场时需要注意的是，一定在外包装箱上注明此件所在层数及系统号，以及包装箱内物品名称，以免在运输过程中，造成张冠李戴现象。
利用施工外梯运到所在楼层后，再用一台或2 台2T 的“地牛”——液压提升拖车，将箱体运至机房所在位置。
1.4 设备水平搬运时应尽量采用小拖车运输，较重的机组加滚运输。
机组起吊时，应看好包装箱的起吊点标志。
拆掉包装箱的，在设备的起吊点着力，无吊点时，起吊点应在金属空调箱的基座主梁上。
需要提出的是：在设备图中，机房大门分别设在B 楼D 轴位置，A 楼在L 轴位置，门两侧的墙显示为后砌墙，为了保证机组能够顺利运进机房，最好建议土建单位能够在机组散件运进机房以后，再砌这道墙。
1.5 在运机组前，还应提醒土建单位按设备要求打好基础并做交接手续，打好基础后，要在土建机房做完防水后（以及保护层）才能进行机组组装，否则机组下方的防水无法处理，将来做防水时还要把组装好的机组移开进行二次搬运。
组装完的机组应按规定进行试验。
2 锅炉2.1 本工程有两个蒸汽锅炉房位于地下二层。
ACD 座的一个锅炉房有2 台1.75T 的锅炉。
B 座锅炉房有2 台1.25T 的锅炉。
锅炉就位应具备下列条件：2.2 锅炉间内的管道安装，不能影响锅炉运输。
新的设备基础已施工完毕，强度已经达到设计和规范要求。
设备吊装运输方案
设备吊装运输方案随着现代工业的发展，越来越多的机器设备需要运输和吊装。
因此，制定一份完善的设备吊装运输方案非常重要。
以下将从几个方面探讨如何制定一份有效的设备吊装运输方案。
1. 设备检查在进行吊装和运输前，必须对设备进行全面检查，确保它们达到安全运输和吊装的标准。
这意味着检查设备的各个部分，包括机器表面的损坏、液压系统的工作情况、电气系统是否完好以及设备是否在正确的工作状态下。
2. 建立工作方案制定行之有效的设备吊装运输方案，需要一份完整的工作方案。
这份方案应该明确表明整个运输过程中的各个步骤和参与者的职责。
这意味着要制定一份详细的时间表，以确保所有步骤都按计划进行。
此外，应该记录每个步骤的详细说明，以确保所有人员都理解整个过程。
3. 设备吊装与运输设备吊装是整个运输过程中最重要的一步。
因此，必须采取安全、高效的方法来进行吊装。
首先，必须选择正确的吊装设备，并合理安装。
其次，在运输过程中，设备必须牢固固定，以确保其不会在运输中损坏或脱落。
除此之外，必须确保设备运输过程中不会受到太大的振动和冲击。
4. 事故应急措施尽管各项准备工作都已完成，事故始终是无法避免的。
因此，必须制定一份应急计划，以便在事故发生时能够及时应对。
该计划应包括各方责任的明确分工以及紧急情况下如何行动。
针对各种类型的事故需要制定相应的预案以及应急措施。
5. 落实安全责任在设备吊装运输过程中，安全责任非常重要。
每个参与该过程的人员都应有明确的安全责任。
这意味着要确定每个人的职责，以确保他们的行动符合最高安全标准。
除此之外，每个参与者都应该接受必要的培训和指导，以使他们完全理解和遵守安全标准。
上述是关于设备吊装运输方案的几个方面的阐述，如果按这些方法来制定安全、高效的运输计划，就可以保证设备被安全的运输到目的地。
因此，为了确保设备的安全运输，应该做好充分的准备工作，并始终落实安全责任。
大型设备运输及吊装方案
大型设备运输及吊装方案1.前期准备阶段：在准备运输和吊装大型设备之前，需要进行详细的计划和前期准备工作。
-对设备的尺寸、重量和特殊要求进行详细调查，并将其纳入方案计划中。
-进行现场勘测，评估地形、道路状况、建筑物结构及其它具体条件。
对可能出现的困难和隐患有充分了解。
-制定详细的时间表，包括设备的起运时间、运输路线、设备抵达目的地的日期和时间等等。
2.运输阶段：设备的运输阶段需要小心谨慎地进行，以确保设备的安全运达目的地。
-选择适合设备运输的车辆，并确保其在运输过程中的稳定性和可靠性。
-制定详细的运输路线，避免陡坡、弯道、施工区域等难以通过的地方。
-与有关交通管理部门和警察沟通，安排可能需要的交通管制和护送。
-合理安排设备的固定，采取稳固的措施，确保设备在运输过程中不会发生移动或倾覆。
-保持设备的稳定和温度适宜，在极端气候条件下采取相应措施。
3.吊装阶段：在设备运输到达目的地之后，需要进行吊装作业，将设备准确安装到指定位置。
-制定详细的吊装方案，包括使用的吊装设备、吊装点的选择和吊装过程的步骤。
-确保吊装设备的稳定性和可靠性，进行必要的检查和维护工作。
-调查并标记合适的吊装点，以确保设备在吊装过程中的平衡和稳定。
-安排专业的吊装操作人员，确保吊装作业的安全进行。
提供清晰的指示和通讯方式，以使操作人员能够正确地完成吊装任务。
-确保在吊装过程中的安全措施，包括防止其它人员进入危险区域、保持周围环境的整洁等等。
4.后续处理：在设备吊装完成后，还需要进行后续处理工作，以确保设备的正常使用和维护。
-对设备进行详细的检查，确保设备在吊装过程中未受到任何损坏。
-确保设备的稳定和固定，采取适当的措施，防止设备在使用过程中发生移动或倾覆。
-制定设备的维护计划，定期检查设备的工作状态和安全性。
-根据需要提供相关的培训和指导，以确保设备的正确使用和操作。
大型设备的运输和吊装是一项复杂的工作，涉及到多个环节和专业技术，需要精心组织和进行详细计划。

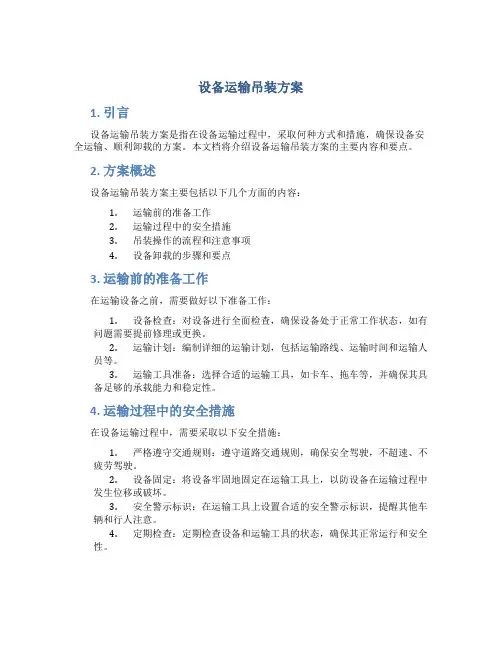

设备运输吊装方案
设备运输吊装方案1. 引言设备运输吊装方案是指在设备运输过程中，采取何种方式和措施，确保设备安全运输、顺利卸载的方案。
本文档将介绍设备运输吊装方案的主要内容和要点。
2. 方案概述设备运输吊装方案主要包括以下几个方面的内容：1.运输前的准备工作2.运输过程中的安全措施3.吊装操作的流程和注意事项4.设备卸载的步骤和要点3. 运输前的准备工作在运输设备之前，需要做好以下准备工作：1.设备检查：对设备进行全面检查，确保设备处于正常工作状态，如有问题需要提前修理或更换。
2.运输计划：编制详细的运输计划，包括运输路线、运输时间和运输人员等。
3.运输工具准备：选择合适的运输工具，如卡车、拖车等，并确保其具备足够的承载能力和稳定性。
4. 运输过程中的安全措施在设备运输过程中，需要采取以下安全措施：1.严格遵守交通规则：遵守道路交通规则，确保安全驾驶，不超速、不疲劳驾驶。
2.设备固定：将设备牢固地固定在运输工具上，以防设备在运输过程中发生位移或破坏。
3.安全警示标识：在运输工具上设置合适的安全警示标识，提醒其他车辆和行人注意。
4.定期检查：定期检查设备和运输工具的状态，确保其正常运行和安全性。
5. 吊装操作的流程和注意事项在设备运输到达目的地后，需要进行吊装操作。
以下是吊装操作的基本流程和注意事项：1.确定吊装方案：根据设备的重量、形状和运输工具的情况，确定合适的吊装方式和方案。
2.准备吊装设备：准备必要的吊装设备，如吊车、起重机等，并确保其具备足够的承载能力。
3.吊装准备：在吊装前，检查吊装设备的工作状态和安全性，并确定吊装点和吊装方式。
4.吊装操作：根据吊装方案进行吊装操作，注意操作的稳定性和安全性，并保持与指挥人员的沟通。
5.吊装结束：吊装完成后，进行设备固定和稳定性检查，确保设备安全地固定在目的地。
6. 设备卸载的步骤和要点设备卸载是设备运输过程中的最后一步，需要注意以下步骤和要点：1.卸载准备：确定卸载点和卸载方式，清理卸载区域，并确保无人员和障碍物。

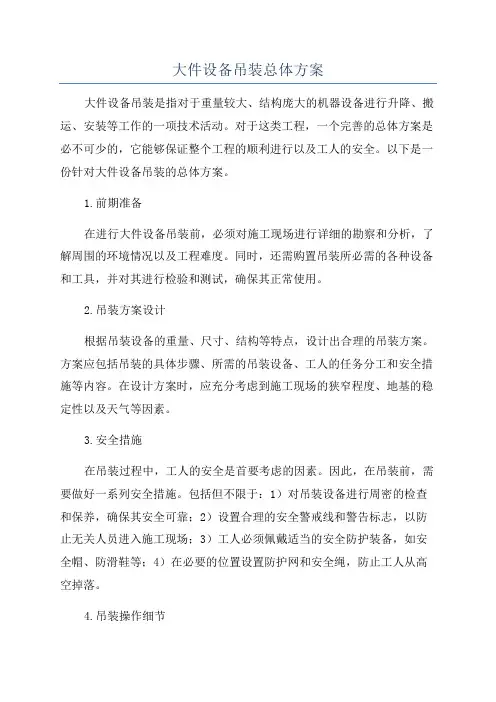

大件设备吊装总体方案
大件设备吊装总体方案大件设备吊装是指对于重量较大、结构庞大的机器设备进行升降、搬运、安装等工作的一项技术活动。
对于这类工程，一个完善的总体方案是必不可少的，它能够保证整个工程的顺利进行以及工人的安全。
以下是一份针对大件设备吊装的总体方案。
1.前期准备在进行大件设备吊装前，必须对施工现场进行详细的勘察和分析，了解周围的环境情况以及工程难度。
同时，还需购置吊装所必需的各种设备和工具，并对其进行检验和测试，确保其正常使用。
2.吊装方案设计根据吊装设备的重量、尺寸、结构等特点，设计出合理的吊装方案。
方案应包括吊装的具体步骤、所需的吊装设备、工人的任务分工和安全措施等内容。
在设计方案时，应充分考虑到施工现场的狭窄程度、地基的稳定性以及天气等因素。
3.安全措施在吊装过程中，工人的安全是首要考虑的因素。
因此，在吊装前，需要做好一系列安全措施。
包括但不限于：1）对吊装设备进行周密的检查和保养，确保其安全可靠；2）设置合理的安全警戒线和警告标志，以防止无关人员进入施工现场；3）工人必须佩戴适当的安全防护装备，如安全帽、防滑鞋等；4）在必要的位置设置防护网和安全绳，防止工人从高空掉落。
4.吊装操作细节在吊装操作过程中，工人需要按照设定的方案进行操作，并注意吊装的细节。
如在吊装现场周围设置好安全警戒线，禁止无关人员靠近；设立指挥员和现场安全监察员，负责指挥和监督吊装过程；严格按照吊装设备的操作规程进行操作，不得盲目行动；在钢丝绳等吊装工具的使用过程中，要严格控制其张力，确保工具的安全性。
5.现场协同工作吊装工作需要多个人员进行协同操作，因此，各个工作人员之间的合作至关重要。
在吊装现场设置指挥员，统一指挥，负责协调各个工种的工作，确保整个吊装过程的顺利进行。
同时，工作人员之间还需保持良好的沟通和配合，确保在吊装过程中能够及时相互通知，并作出相应的调整。
6.后期维护在吊装完成后，需对吊装设备进行清洁和保养，并及时处理吊装过程中可能产生的问题和纠纷。
大型设备运输与吊装方案
大型设备运输与吊装方案一、工程概况根据“大型设备运输与吊装方案”的要求，本工程为一大型设备安装项目，主要包括设备的运输、吊装就位、调试等工作。
工程地点位于XX市XX工业园区，施工场地条件具备，交通便利。
本次吊装的主要设备为大型精密机械设备，设备重量约为50吨，外形尺寸为长20米、宽3米、高4米。
二、吊装管理（一）、吊装施工组织流程1. 编制吊装施工方案，并提交相关部门审批；2. 召开吊装前技术交底会，明确各岗位职责及施工要求；3. 吊装前对现场进行勘查，确定吊车站位、设备摆放位置及路线；4. 准备吊装所需工器具、设备，并进行检查、试吊；5. 吊装作业；6. 吊装完成后对设备进行检查、调试；7. 完成吊装作业，清理现场。
（二）、现场吊装组织机构1. 项目经理：负责整个吊装项目的组织、协调、管理工作；2. 技术负责人：负责吊装方案编制、技术指导、质量监督等工作；3. 施工队长：负责现场施工组织、人员调度、安全管理等工作；4. 吊车操作手：负责吊车的操作、维护、保养等工作；5. 现场安全员：负责现场安全监督、检查、整改等工作；6. 施工人员：负责现场吊装作业、设备搬运、配合调试等工作。
（三）、管理职责1. 项目经理：负责整个吊装项目的顺利进行，对项目质量、进度、安全负责；2. 技术负责人：负责吊装方案的实施，解决吊装过程中的技术问题，确保吊装质量；3. 施工队长：负责现场施工组织，保证吊装作业的安全、高效进行；4. 吊车操作手：严格按照操作规程进行吊车操作，确保吊装安全；5. 现场安全员：负责现场安全监督，发现安全隐患及时整改；6. 施工人员：服从指挥，严格按照施工方案进行作业，确保吊装顺利进行。
三、工器具的选用1. 吊车：根据设备重量和尺寸，选用具有足够起重能力的汽车吊，确保安全系数在规定范围内。
吊车性能参数需满足以下要求：- 起重量：不小于60吨；- 起升高度：不小于20米；- 臂长：不小于40米；- 工作半径：不小于15米。
设备搬运、吊装施工方案
设备搬运、吊装施工方案一、概述设备搬运、吊装是工程施工过程中常见的环节，对于设备运输和安装具有重要意义。
本文将对设备搬运、吊装的施工方案进行详细探讨，介绍搬运、吊装前的准备工作、流程安排、安全措施等内容。
二、准备工作在进行设备搬运、吊装之前，需要进行充分的准备工作，具体包括：1.确定吊装方案：根据设备特点和工地情况，制定相应的吊装方案，确保安全高效地完成吊装作业。
2.人员配备：确保搬运、吊装过程中有足够的人员参与，包括作业人员、监理人员和安全人员等，各自分工明确。
3.设备检查：在搬运、吊装前，对使用的吊装设备进行检查，确保设备完好、操作正常。
4.现场环境处理：清理施工现场，确保吊装作业区域通畅，避免障碍物影响作业进度和安全。
三、流程安排设备搬运、吊装作业的流程安排主要包括以下步骤：1.吊装计划制定：根据设备种类、重量、尺寸等因素，制定吊装计划，确定吊装方案和流程。
2.吊装准备：在搬运设备至指定位置前，完成吊装设备的调试和准备工作。
3.吊装操作：根据吊装方案，进行吊装作业，注意操作细节，确保吊装过程中安全可靠。
4.设备安装：将设备安装到指定位置，确保设备安装牢固、稳定。
四、安全措施在设备搬运、吊装过程中，必须严格遵守相关安全规定，保障人员和设备的安全，具体安全措施包括：1.人员防护：所有作业人员必须佩戴符合要求的安全防护装备，确保人身安全。
2.设备检查：定期检查、维护和保养吊装设备，确保吊装过程中设备正常、安全。
3.作业区域隔离：在吊装过程中，需对作业区域进行有效隔离，避免其他人员进入，造成意外伤害。
五、总结设备搬运、吊装作业是工程施工过程中不可或缺的环节，正确、安全地进行设备搬运、吊装作业，对工程的顺利进行具有至关重要的作用。
通过本文的介绍，希望能够使读者更加了解设备搬运、吊装的施工方案，提升施工安全和效率。
压缩机机组大型设备吊装运输方案
压缩机机组大型设备吊装运输方案
为了确保压缩机机组大型设备的安全运输，我们制定了以下吊
装运输方案：
1. 运输前准备：
- 确认目的地的运输限制和要求，包括道路状况、桥梁限重等。
- 进行设备的详细测量和重量评估，确保选择适当的吊装设备
和运输工具。
- 系统检查所有设备附属件的稳固性和完整性，以避免在运输
过程中的损坏和丢失。
2. 吊装准备：
- 找出合适的吊装点，确保设备的平衡和稳定。
根据设备的设
计和重量，确定使用合适的吊装索具和连接件。
- 检查吊车或吊装设备的状态和承载能力，确保其安全可靠。
- 为吊装操作制定详细计划，包括提前进行现场踏勘、设备布
置和固定、安全标识等方面的安排。
3. 吊装过程：
- 分配经验丰富的吊装操作人员，并确保他们严格按照操作规程进行操作。
- 确保吊装设备和设备本身的稳固性和平衡，并遵守吊装操作的安全要求。
- 在吊装过程中，及时调整吊车或吊装设备的位置和高度，确保设备平稳放置并避免与周围物体碰撞。
4. 运输安全：
- 确保设备固定牢固，使用正确的保护措施来防止设备在运输过程中的震动和损坏。
- 在设备运输过程中，密切关注路况和交通状况，确保设备安全运抵目的地。
- 配备专业的安全人员随行，及时应对紧急情况和安全风险。
以上是压缩机机组大型设备吊装运输的方案，我们将根据具体情况进行调整和完善，以确保设备安全运输到目的地。
