装配图的画法

序号分析图例
六、明细栏与标题栏
• 明细栏是机器或部件中所有零、部件的详细目录，栏内主
要填写零件序号、代号、名称、材料、数量、重量及备注 等内容。明细栏画在标题栏上方，外框为粗实线，内框为 细实线，当位置不够时，也可在标题栏左方再画一排。明 细栏中的零件序号应从下往上顺序填写，以便增加零件时， 可以继续向上画格。
转子油泵装配图
机用虎钳装配图

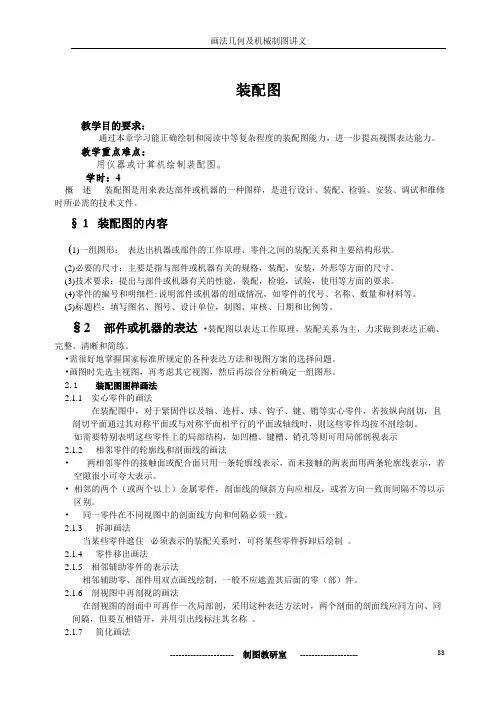

三、 机器（或部件）的表达方法
• 与零件图的相同点
部件和零件的表达，其共同点是都要表达出 它们的内、外形结构。因此关于零件的各种表达 方法（如视图、剖视、剖面等）和选用原则，对 表达部件也都适用。
由于装配图表达的侧重点与零件图有所不同， 因此，国家标准《机械制图》对绘制装配图又制 定了一些规定画法和特殊表达方法。
简化画法与夸大画法图例
图 装配图中的简化画法和夸大画法
四、装配图中的尺寸标注
• •
装配图与零件图的作用不一样，因此对尺寸标注的要求也不同，装配图只需标注与部件的 规格、性能、装配、安装、运输、使用等有关的尺寸，可分为以下几类。 一、性能（规格）尺寸 表示机器或部件的性能、规格和特征的尺寸，它是设计、了解和选用机器的重要依据， 如下图中轴瓦的孔径50H8。 二、装配尺寸 表示机器或部件上有关零件间装配关系的尺寸。主要有下列两种： 1.配合尺寸 它是表示两个零件之间配合性质的尺寸，如如下图中的90H9/f9、60H8/k7尺寸等。，它 由基本尺寸和孔与轴的公差带代号组成，是拆画零件图时确定零件尺寸偏差的依据。 2.相对位置尺寸 它是表示装配机器时需要保证的零件间较重要的距离、间隙等。如下图中的 85±0.3尺寸。 三、外形尺寸 它是表示机器或部件外形轮廓的尺寸，即总长、总宽、总高。它反映了机器或部件所占空 间的大小，是包装、运输、安装以及厂房设计时需要考虑的外形尺寸。 四、安装尺寸 表示将部件安装到机器上，或将机器安装到地基上，需要确定其安装位置的尺寸，如下图 中轴承座底板上的尺寸180、6和17等。 五、其它重要尺寸 在设计过程中，经过计算而确定或选定的尺寸，但又未包括在上述四类尺寸之中的重要尺 寸。这种尺寸在拆画零件图时，不能改变。
• • •
装配图尺寸分析图例
五 装配图的零、部件序号
为了便于看图、装配、图样管理以及做好生产准 备工作，需对每个不同的零件或组件编写序号。 1. 编写零、部件序号的方法 目前通用的编写序号的方法有两种： （1）将装配图上所有的零件包括标准件在内，按一 定顺序编注序号。 （2）将装配图上所有的标准件的标记注写在图上， 而将非标准件按顺序进行编注序号。
（二）装配图的特殊表达方法
1. 拆卸画法 • 在装配图的某个视图上，当某些零件遮住了大部
分装配关系或其它零件时，可假想将某些零件拆 去绘制，这种画法称为拆卸画法。
图- 滑动轴承装配图
（二）装配图的特殊表达方法
• 2. 沿结合面剖切画法 • 为了表达部件的内部结构，可假想沿着两个零件的结合面 • •
（二）装配图的特殊表达方法
• 6. 展开画法 •
为了表示传 动机构的传动路 线和装配关系， 可假想按传动顺 序沿轴线剖切， 然后依次展开， 使剖切平面摊平 与选定的投影面 平行后，再画出 其剖视图，这种 画法称为展开画 法。
图- 挂轮架
（二）装配图的特殊表达方法
• 7. 简化画法
（1）对于装配图中的螺栓连接等若干相同的零件组， 在不影响理解的前提下，允许仅详细地画出一处， 其余则以点划线表示其中心位置。在装配图中， 螺母和螺栓的头允许采用简化画法。 （2）在装配图中，表示滚动轴承时，允许按比例画 法画出对称图形的一半，另一半只画出其轮廓， 并用细实线画出轮廓的对角线。 （3）在装配图中，对零件的工艺结构，如圆角、倒 角、退刀槽等允许不画。
五 装配图的零、部件序号
2. 零、部件序号标注的一些规定 （1）零、部件序号（或代号）应标注在图形轮廓线外边，并填写在指引 线一端的横线上或圆圈内，指引线、横线或圆均用细实线画出。指引 线应从所指零件的可见轮廓线内引出，并在末端画一小圆点，序号字 体要比尺寸数字大一号。 （2） 指引线相互不能相交，也不要过长，当通过有剖面线区域时，指 引线尽量不与剖面线平行。必要时，指引线可画成折线，但只允许曲 折一次，如图。 （3） 对于一组紧固件（如螺栓、螺母、垫圈）以及装配关系清楚的零 件组，允许采用公共指引线，如图16-8所示。
• 与零件图的不同点
（一）装配图的规定画法

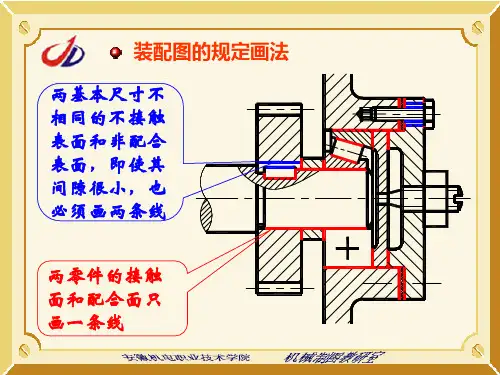

• 1. 接触面和配合面的画法（一条线）
（１）两相邻零件的接触面和配合面只画一条线。 （２）而基本尺寸不同的非配合面和非接触面，即 使间隙很小，也必须画成两条线。
（一）装配图的规定画法
2. 剖面线的画法
• 在剖视图和断
•
面图中，同一 个零件的剖面 线倾斜方向和 间隔应保持一 致； 相邻两零件的 剖面线方向应 相反，或者方 向一致、间隔 不同。
进行剖切。 结合面上不画剖面线，但被剖切到的其它零 件如泵轴、螺栓、销等，则应画出剖面线。 3. 单独表示某个零件 在装配图中，当某个零件的形状未表达清楚而又对理解装 配关系有影响时，可另外单独画出该零件的视图或剖视图， 并在视图上方注出零件的编号和视图名称，在相应的视图 附近用箭头指明投影方向。 4. 夸大画法 在装配图中，如绘制直径或厚度小于2毫米的孔或薄片以 及较小的斜度、锥度、间隙和细丝弹簧时，允许该部分不 按原绘图比例而夸大画出，以便使图形清晰，这种表示方 法称为夸大画法。
球阀装配图
e)
齿轮油泵轴测图与工作原理
齿轮油泵装配图
一、 装配图的作用
• １、在机器或部件的设计过程中，一般先根据设计
要求画出装配图以表达机器或部件的工作原理、传 动路线、零件之间的装配关系以及零件的主要结构 形状，然后按照装配图设计零件并绘制零件图。 ２、在生产过程中，装配图又是制定机器或部件装 配工艺规程、装配、检验、安装和维修的依据。 ３、装配图是生产和技术交流中重要的技术文件。
球阀装配示意图
７.４确定装配图的表达方案
１、在对所画机器或部件全面了解和分析的 基础上，运用装配图的表达方法，选择一 组恰当的视图，清楚地表达机器或部件的 工作原理、零件间的装配关系和主要零件 的结构形状。 ２、在确定表达方案时，首先要合理选择主 视图，再选择其他视图。
视图选择
• 1．选择主视图 • 主视图的选择应符合它的工作位置，尽可能反映机器或部 • • • •
７.５ 画装配图的步骤
• 根据所确定的装配图表达方案，选取适当的绘图比例，并
考虑标注尺寸、编注零件序号、书写技术要求、画标题栏 和明细栏的位置，选定图幅，然后按下列步骤绘图。 1．画出图框、画出各视图的主要中心线、轴线、对称线及 基准线等。 2．画出主体零件的主要结构。通常先从主视图开始，先画 基本视图，后画其他视图。画图同时应注意各视图间的投 影关系。如果是画剖视图，则应从内向外画。这样被遮住 的零件的轮廓线就可以不画。 3．画其他零件及各部分的细节，如图c。 4．检查底稿，绘制标题栏及明细栏并加深全图。 5．标注尺寸，编写零件序号，填写明细栏和标题栏，注明 技术要求等。 7．仔细检查完成全图。
现以球阀为例介绍绘制装配图的方法和步骤
７.１全面了解和分析球阀
• 图8-15所示球阀是管路中用来
启闭及调节流体流量的部件， 它由阀体等零件和一些标准件 所组成。 • 球阀的工作原理是：阀体内装 有阀芯，阀芯内的凹槽与阀杆 的扁头相接，当用扳手旋转阀 杆并带动阀芯转动一定角度时， 即可改变阀体通孔与阀芯通孔 的相对位置，从而起到启闭及 调节管路内流体流量的作用。 • 球阀有两条装配干线， 一条是竖直方向，以阀芯、阀 杆和板手等零件组成。 另一条是水平方向，以阀体、 阀芯和阀盖螺纹紧 固件的画法
在装配图中，对于紧固 件（如螺栓、螺母、垫圈、 螺柱等）及实心件（如轴、 手柄、球、连杆、键等）， （１）当剖切平面通过其轴线 （或对称线）剖切这些零件 时，则这些零件均按不剖绘 制，即不画出剖面线，只画 出零件的外形。 （２）当剖切平面垂直其轴线 剖切时，需要画出其剖面线。
７.２分析球阀的组成零件
共有１２个
a)
b)
g)
h)
g)
i)
７.３ 画装配示意图
• 装配示意图一般是用简图或符号画出机器
或部件中各零件的大致轮廓，以表示其装 配位置、装配关系和工作原理等。 • 《机械制图》国家标准中《机构运动简图 符号》(GB/T 4460—1984)规定了一些基本 符号和可用符号，一般情况采用基本符号， 必要时允许使用可用符号，画图时可以参 考使用。
知识引入
• 一台机器或一个部
件，都是由许多零 件按一定的装配关 系和技术要求装配 而成。 右图是滑动轴承的 轴测图，它是支承 传动轴的一个部件， 由8个零件所组成。
•
装配图的定义与图例
• 下图是滑动轴承的装配图，它表达了滑动轴承的工作原理
和装配关系。这种表达机器或部件的图样，称为装配图。
轴承座装配图
件的结构特点、工作原理和装配关系，主视图通常采用剖 视图以表达零件的主要装配干线。 球阀装配示意图的放置位置和投影方向采用全剖视图表达 球阀的两条装配干线。 2．选择其他视图 分析主视图尚未表达清楚的机器或部件的工作原理、装配 关系和其他主要零件的结构形状，再选择其他视图来补充 主视图尚未表达清楚的结构。 俯视图采用假想画法表达扳手零件的极限位置，左视图采 用半剖视表达阀体和阀盖的外形及阀杆和阀芯的连接关系。
理论课系列之十二
装配图的画法
学习内容与要求
•
本章内容： 1．装配图的作用和内容； 2．机器（或部件）的表达方法； 3．装配图中的尺寸标注； 4．装配图的零、部件序号及明细栏； 5．装配结构简介； 6．部件测绘和装配图画法； 7．看装配图的方法和步骤； • 教学要求： 1.了解装配图的作用和内容，掌握装配图的表达方法、尺寸注法及零、部件序号的编排方法； 2.了解装配结构、部件测绘和装配图的画法，以及了解由装配图拆画零件图的方法，掌握看装配 图的方法和步骤； 3.能正确绘制和阅读中等复杂程度的装配图。所绘制的图样应做到：投影正确、图面整洁、视图 选择与配置要恰当、标注的尺寸要符合机械制图国家标准。 • 本章重点： 1.装配图的表达方法； 2.装配图的视图选择； 3.装配图中的尺寸标注； 4.画装配图的方法和步骤； • 本章难点： 1.装配图的视图选择； 2.装配图尺寸标注； 3.画装配图； 4.看装配图。
