(完整版)声屏障方案比较
声屏障 施工 及方案

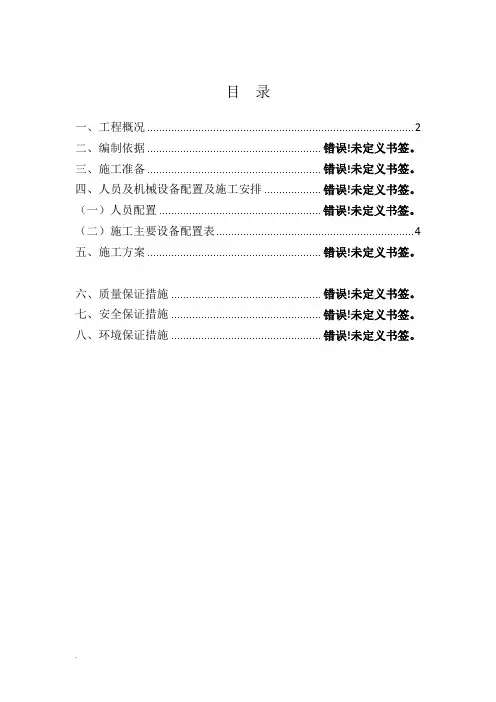

目录一、工程概况 (2)二、编制依据 .......................................................... 错误!未定义书签。
三、施工准备 .......................................................... 错误!未定义书签。
四、人员及机械设备配置及施工安排 ................... 错误!未定义书签。
（一）人员配置 ...................................................... 错误!未定义书签。
（二）施工主要设备配置表 (4)五、施工方案 .......................................................... 错误!未定义书签。
六、质量保证措施 .................................................. 错误!未定义书签。
七、安全保证措施 .................................................. 错误!未定义书签。
八、环境保证措施 .................................................. 错误!未定义书签。
声屏障施工方案一、工程概况本标段起讫桩号KXXX+XXX～KXXX+XXX，全长XXXX公里,线路全部位于XX县境内。
施工内容包含三电迁改、路基工程、桥涵工程、XX服务区及XX西互通区房建工程、绿化工程。
本段地处平原，线路附近村庄布局较为紧凑。
在受道路行车噪音影响的沿线村庄等居民聚集地设置隔声窗和防噪声屏障。
本标段声屏障设计上采用微弧形、吸隔音防噪声屏障，由百叶窗式吸声屏和隔声屏组成。
声屏障高度为3m（不包括支撑结构高度），顶部有吸音功能，减少噪声绕射。
下面以隔声为主，防止噪声穿透屏障，效果较好，路基声屏障采用C25钢筋混凝土独立基础与H型钢立柱连接；桥区声屏障处预埋地脚螺栓，通过法兰盘与H型钢立柱连接。
声屏障 施工 及方案
声屏障施工及方案声屏障施工方案一、工程概况本标段起讫桩号为KXXX+XXX至KXXX+XXX，全长为XXXX公里，线路全部位于XX县境内。
施工内容包含三电迁改、路基工程、桥涵工程、XX服务区及XX西互通区房建工程、绿化工程。
本段地处平原，线路附近村庄布局较为紧凑。
为减少道路行车噪音对沿线村庄等居民聚集地的影响，将设置隔声窗和防噪声屏障。
二、编制依据本声屏障施工方案是根据《建设工程施工方案编制规范》和相关技术规范编制的。
同时，还考虑了当地气候、地质、环境等因素，并根据实际情况进行了调整。
三、施工准备在施工前，将对所有施工人员进行技能培训，并核查其相关证件。
同时，还将进行现场勘察，确定施工区域和施工路线。
为确保施工进度和施工质量，还将配备必要的机械设备和工具。
四、人员及机械设备配置及施工安排一）人员配置本工程将配备专业的施工人员，包括工程师、技术员、工人等。
其中，工程师和技术员需具备相关的职业资格证书，并具备一定的工作经验。
二）施工主要设备配置表为确保施工质量和进度，本工程将配备如下机械设备：1.挖掘机2台2.推土机1台3.混凝土搅拌机1台5、起重机1台五、施工方案本工程的施工方案包括以下几个方面：1.对施工区域进行清理和平整。
2.进行声屏障的测量和设计。
3.进行声屏障的制作和安装。
4.对声屏障进行检测和验收。
六、质量保证措施为确保施工质量，本工程将采取以下措施：1.严格按照相关技术规范进行施工。
2.对施工现场进行巡查和监督。
3.对施工过程进行记录和备案。
七、安全保证措施为确保施工安全，本工程将采取以下措施：1.对施工人员进行安全教育和培训。
2.对施工现场进行安全检查和评估。
3.对施工过程中的危险源进行管控和消除。
八、环境保证措施为确保施工过程对环境的影响最小化，本工程将采取以下措施：1.对施工现场进行垃圾分类和处理。
2.对施工过程中的粉尘、噪音等污染源进行控制。
3.对施工现场进行定期清理和维护。
声屏障安装工焊工劳动力2姓名职责施工负责及协调声屏障安装及调整声屏障钢结构焊接声屏障材料搬运、辅助工作为了保证施工质量和安全，我们将配备必要的机械设备，包括吊车、铲车、升降机等，并按照施工进度和实际需要进行合理调配和安排。
声屏障的施工方案
2.基础施工：2个月。
3.立柱及吸隔声板安装：3个月。
4.密封处理及验收：1个月。
5.工程总工期：7个月。
六、投资估算
根据本方案，工程总投资约为XXX万元。
七、总结
本声屏障施工方案遵循合法性、科学性、经济性、实用性和人性化的原则，旨在降低快速路沿线噪声，改善城市声环境。通过选用固定式声屏障、合理设计结构、严格把控施工质量等措施，确保工程顺利进行。希望本方案能为类似项目提供借鉴和参考。
-长度设计：根据道路实际长度分段设计，保证连续性。
4.施工工艺
-施工准备：对施工现场进行全面清理，设置安全警示标志。
-基础施工：按照设计图纸进行基础挖掘和浇筑，确保基础稳定。
-立柱安装：确保立柱垂直度，与预埋件焊接牢固。
-吸隔声板安装：使用螺栓将吸隔声板固定在立柱上，确保接缝严密。
-密封处理：使用密封胶条进行缝隙密封，提高隔声效果。
-定期进行安全教育和培训，提高施工人员的安全意识。
五、工程进度计划
-施工准备：1个月。
-基础施工：2个月。
-立柱及吸隔声板安装：3个月。
-密封处理与验收：1个月。
-总工期：7个月。
六、投资预算
根据本施工方案，工程预算总投资约为XXX万元。
七、结论
本声屏障施工方案充分考虑了项目特点、环境保护和经济效益，通过科学的设计和严格的施工管理，力求实现噪声污染的有效控制。希望通过本方案的实施，为类似项目提供参考，为改善城市声环境贡献力量。
-确保声屏障结构安全可靠，满足长期使用要求。
原则：
-遵循法律法规，确保施工方案合法合规。
-结合现场实际情况，采用成熟可靠的技术与材料。
-注重经济性与实用性，合理控制工程成本。
声屏障工程施工方案
声屏障工程施工技术方案一、施工部署1、指导思想我公司施工部署的指导思想是：品质优良，清洁施工，以人为本，持续发展；以顾客为中心，以质量、环境保护、职业健康安全为轴心，严格按照ISO9001：2000、ISO14001-1996和GB/T28001系列标准建立完善的质量、环境、职业健康安全管理体系；精心组织、科学管理、优质高速地完成本项施工任务，创造顾客满意的高品质优质工程。
2、实施目标充分发挥我公司的优势，科学组织各工种间的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率达到100％，优良率达到90％。
（2）工期目标保证在双方约定工期内竣工，在施工过程中可根据发包方要求完成本次施工任务。
（3）职业健康安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。
（4）环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和施工工艺，危险废固物由交同环保部门处理率100%，注意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。
（5）文明施工目标确保文明施工，达到文明施工工地标准。
以安全为中心，以质量为轴心，严格按照ISO标准，建立完善的管理体系，选派高素质项目经理、工程师及工程技术、管理人员，选择最优秀的施工作业人员组成项目施工部，实施项目管理，精心组织，科学管理，优质高速完成本次施工任务，创造业主满意的工程。
充分发挥我公司的优势，科学组织各工种的交叉作业，合理配置项目资源，精心施工，严格履行合同要求，确保完成目标。
项目部：设项目经理一名，项目总工一名，负责组织领导工作。
工程部：负责现场技术、进度计划、组织协调、生产要素、文件资料、机械管理、信息系统、工程总结编审的具体管理工作质保部：负责质量管理体系、达标投产、施工质量控制、施工质量监督、工序交接、配合监理、工程移交以及竣工资料整理的具体管理工作；安监部：负责安全、环境管理体系管理，现场安全监察，保卫、消防，防洪、防汛，以及文明施工等具体管理工作。
声屏障设计方案

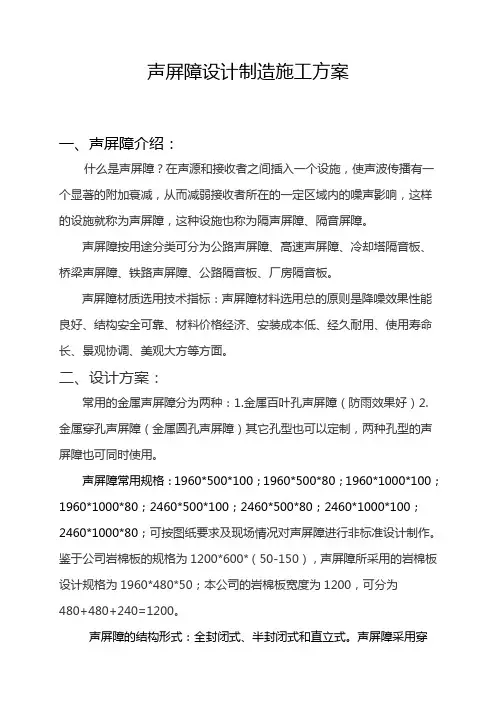

声屏障设计制造施工方案一、声屏障介绍：什么是声屏障？在声源和接收者之间插入一个设施，使声波传播有一个显著的附加衰减，从而减弱接收者所在的一定区域内的噪声影响，这样的设施就称为声屏障，这种设施也称为隔声屏障、隔音屏障。
声屏障按用途分类可分为公路声屏障、高速声屏障、冷却塔隔音板、桥梁声屏障、铁路声屏障、公路隔音板、厂房隔音板。
声屏障材质选用技术指标：声屏障材料选用总的原则是降噪效果性能良好、结构安全可靠、材料价格经济、安装成本低、经久耐用、使用寿命长、景观协调、美观大方等方面。
二、设计方案：常用的金属声屏障分为两种：1.金属百叶孔声屏障（防雨效果好）2.金属穿孔声屏障（金属圆孔声屏障）其它孔型也可以定制，两种孔型的声屏障也可同时使用。
声屏障常用规格：1960*500*100；1960*500*80；1960*1000*100；1960*1000*80；2460*500*100；2460*500*80；2460*1000*100；2460*1000*80；可按图纸要求及现场情况对声屏障进行非标准设计制作。
鉴于公司岩棉板的规格为1200*600*（50-150），声屏障所采用的岩棉板设计规格为1960*480*50；本公司的岩棉板宽度为1200，可分为480+480+240=1200。
声屏障的结构形式：全封闭式、半封闭式和直立式。
声屏障采用穿孔彩钢板或者采用冷轧镀锌钢板制作的屏体，其框架及龙骨的板材厚度不小于1.0mm，内部吸声板采用50mm厚、容重为60Kg/m3的岩棉板，憎水率99%。
声屏障立柱H型钢进行防腐处理，附属金属配件采用热浸镀锌抗紫外线防腐材料，镀锌外理防腐年限在15年以上。
声屏障形式、色彩须具备美观性与景观效果且满足结构安全要求。
声屏障隔音效果与特性要求：（1）隔声量大：平均隔声量应不小于35dB；（2）吸声系数高：平均吸声系数应不小于0.84；（3）耐侯耐久性：产品应具有耐水性、耐热性、抗紫外线、不会因雨水温度变化引起降低性能或品质异常。
声屏障安装专项施工方案(3篇)
第1篇一、项目概况本项目位于（项目名称），地处（地理位置描述）。
根据现场调查和设计要求，本项目需要安装声屏障以降低噪声污染，改善周边环境。
声屏障的安装是本项目的重要组成部分，为确保施工质量、安全和进度，特制定本专项施工方案。
二、施工范围及内容1. 施工范围：本项目声屏障安装范围包括（具体描述，如道路、铁路、河道等）。
2. 施工内容：- 声屏障基础施工；- 声屏障主体结构安装；- 声屏障表面处理；- 声屏障附属设施安装；- 声屏障系统调试与验收。
三、施工工艺流程1. 施工准备阶段：- 施工图纸及技术资料的审核；- 施工现场勘察；- 施工组织设计及施工方案编制；- 施工人员、设备、材料准备；- 施工现场临时设施搭建。
2. 施工实施阶段：- 基础施工：- 清理场地，平整基础；- 测量放线，确定基础位置；- 搭设施工平台，确保施工安全；- 混凝土浇筑，确保基础强度；- 主体结构安装：- 搭设脚手架，确保施工安全；- 安装声屏障立柱，调整垂直度；- 安装声屏障面板，确保平整度；- 安装声屏障横梁，连接立柱与面板；- 表面处理：- 清洁声屏障表面，去除污渍；- 进行防腐处理，提高使用寿命；- 进行涂装，美观大方；- 附属设施安装：- 安装排水系统，防止积水；- 安装照明设施，确保夜间施工安全；- 安装监控系统，实时监控施工质量；- 系统调试与验收：- 调试声屏障系统，确保正常运行；- 进行验收，合格后方可投入使用。
四、施工质量控制1. 基础施工：- 严格按照设计图纸进行施工，确保基础位置准确； - 浇筑混凝土时，严格控制配合比，确保混凝土强度； - 基础表面平整度误差控制在允许范围内。
2. 主体结构安装：- 立柱安装垂直度误差控制在允许范围内；- 面板安装平整度误差控制在允许范围内；- 横梁连接牢固，无松动现象。
3. 表面处理：- 声屏障表面清洁无污渍；- 防腐处理均匀，无遗漏；- 涂装颜色均匀，无流淌、漏涂等现象。
声屏障施工方案(4篇)
声屏障施工方案-第1篇1、材料（1）本项目隔音墙隔音屏体面板采用双面0.6mm厚钢板，内填聚氨酯泡沫，立柱采用H125*125*6.5*0.9mm国标H型钢，并进行镀锌喷塑处理。
（2）路基段隔音墙H型钢立柱间距为1.25m，高度为2.632m；桥梁段隔音墙高度为1.832m。
（3）隔音墙的色调设计应使屏体整体上柔和、造型美观、精致、简洁、挺拔，与高速公路本身及周围的环境相协调。
2、安装工艺流程放线定位→浇注基础，预埋地脚螺栓→在地脚螺栓上安装H型钢立柱→在立柱上自下而上安装隔音屏体和封顶槽钢→整体检验，发现问题及时处理，清理现场杂物，工程施工结束。
3、桩基础施工（1）钢管桩施工由测量队放出钢管桩的位置后，根据实测地面标高，再用机械把钢管桩打入土层，入土深度不小于2.5m，外露0.3m。
保证钢管桩位置准确，垂直度不大于1%，平面偏移量不大于2.5cm。
（2）连系梁及立柱施工根据实测地面标高计算出连系梁低面标高，并清除原顶面的腐殖土、种植土、虚土。
保证每段连系梁底面标高在同一水平面及连系梁高度为1.0m。
（3）绑扎钢筋所有钢筋运至钢筋加工厂后必须经检测，由试验室检验合格后方可投入使用。
钢筋必须按照不同的钢筋等级、牌号、规格分批堆存，不得混杂，并且设立标识牌。
钢筋在存放过程中，钢筋下必须用枕木或混凝土墩支垫，并加以覆盖防护。
钢筋下料前需按照规范要求进行调直，清除污锈等处理。
根据设计图纸，按照1:1的比例进行钢筋下料、加工，以节约钢材保证质量为原则。
箍筋为I级Φ10钢筋，末端弯钩采用135°的形式，弯钩平直部分的长度为12倍箍筋直径即12cm长度。
所有钢筋均在钢筋加工场制作成形，运输至施工现场分类进行堆放，按设计图纸进行绑扎。
根据模板边线预留保护层厚度安装钢筋骨架，主筋保护层厚度为35mm，保护层采用C20混凝土垫块，梅花形布置。
连系梁钢筋绑扎完成后及时预埋立柱钢筋，若连系梁钢筋与立柱钢筋冲突时，适当挪动连系梁钢筋。
声屏障主要类型及施工方案
1声屏障的作用 ........................... 错误!未定义书签。
2声屏障重要形式 ......................... 错误!未定义书签。
2.1生态式声屏障........................ 错误!未定义书签。
2.2直立式声屏障........................ 错误!未定义书签。
2.3折板式声屏障........................ 错误!未定义书签。
2.4微弧式声屏障........................ 错误!未定义书签。
3施工方案 ............................... 错误!未定义书签。
3.1工程概况............................ 错误!未定义书签。
3.2施工工艺框图........................ 错误!未定义书签。
3.3隔音墙重要技术性能及规定 (8)3.4重要施工顺序 (9)3.5重要施工方法........................ 错误!未定义书签。
3.5.1施工方法 ........................ 错误!未定义书签。
3.5.2焊接 ............................ 错误!未定义书签。
3.5.3涂装 ............................ 错误!未定义书签。
3.5.4隔音墙安装....................... 错误!未定义书签。
1声屏障的作用在声源和接受点之间，垂直插入一个有足够密度的密实材料如壁板或墙壁，使声波在传播中有一个显著的附加衰减，这样的“障碍物”即称声屏障。
声屏障的作用就是阻止直接声的传播，隔离透射声，并使反射声有足够的衰减，因此，声屏障的隔声衰减也就是运用声波反射原理设计建造的。
声波（噪声）在传播途中，若碰到障碍物（声屏障）时，会发送反射，于是在障碍物背后的一定距离范围内形成了“声影区”，其区域的大小取决于声音的大（即频率），从这一点看出，声屏障隔声衰减与各中心频率值有密切关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
➢ 直立式
1、最简单、方便的一种结构形式。单元板的 结构形式多种多样，可全部为金属单元板，或 金属单元板与通透隔声板混合，或非金属单元 板与通透隔声板混合。 2、声屏障顶部可加制各种形状的吸声帽，如 圆形、六角头形、蘑菇形、Y形等。吸声帽每 米成本约100元，对大多数高度的声屏障，可 以增加声影区内降噪量0.5～1.5dB。 3、单价：2400~3500元/m。
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
➢ 直弧式（折臂式）实例
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
➢ 整体弧形
1、弧形结构从外观效果上比折臂式更加柔和， 不生硬，声影区比一般直立式更大，因而也得 到广泛运用，但是其材料加工难度更大，因此 一般造价更高。 2、单价：3200~4200元/m。
2、全线设置互通或部分互通立交4座，分离式立交3座，上下匝道共5对。 3、工程途经西湖花园、吴家安置房、南苑小区、聋哑学校、南塘花园、洞桥小区、范家、堰头、长丰安 置小区、芝兰新城、如意金水湾、永达花园、彩虹新村、甬兴新村、东莺新村、童王社区、新佳苑、世纪花 园等小区或学校，共需设置7400米声屏障。
宁波市南、北环快速路声屏障工程
一、工程概况
北环快速路总体布置图
1、北环快速路工程西起前洋收费站，东至世纪大道，全长16Km，全线采用高架快速路形式， 2、全线设置互通或部分互通立交5座，上下匝道共8对. 3、工程途经洪塘7#地块经济租赁房、逸佳新园、亲亲家园、宁静家园二期、宁波技师学院、三和嘉园、 广厦怡庭、I-4A地块安置房、李家朝里村、马径、徐家岸新屋、祥星医院、尚志新洪家、易斯戴学院、镇海 蛟川书院等小区、医院或学校，共需设置8100米声屏障。
宁波市南、北环快速路声屏障工程
三、声屏障隔音材料方案
宁波市南、北环快速路声屏障工程
三、声屏障隔音材料方案
组合形式
主要材料
铝合金板+
金属吸声型
表面涂装
（中部可加透明屏障，镀锌钢板
但会增加价格）
冷轧钢板，重量轻安装方便、耐腐蚀性好没有锈水问题、吸声性
能好，价格较高 重量较重、耐腐蚀较好，价格略低，外观比较单一，颜色不可选 重量较重，外观颜色可选，价格低，有锈水问题（若采用高等级
全透明隔声型
金属吸声型
吸隔声组合型
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
➢ 直立式实例
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
➢ 直弧式（折臂式）
1、相对于直立式结构来说，是在立柱上部弯 折一定角度或弯折成一定弧形。此种结构，生 产安装难度较大，成本较高，但视觉效果和降 噪效果都较好，而且所形成的声影区比直立式 结构形成的声影区较大，具有良好的隔声降噪 效果。 2、单价：2800~4000元/m。
声屏障方案介绍
汇报提纲
一、工程概况 二、声屏障方案及实例 三、声屏障隔音材料方案
宁波市南、北环快速路声屏障工程
一、工程概况
宁波市南、北环快速路声屏障工程
一、工程概况
环城南路快速路总体布置图
1、环城南路快速路工程西起机场路，东至东苑立交，全长9.2Km，采用高架快速路形式，跨越沧海路后 落地与现状东苑立交衔接。
总结：美观、易清洗、 寿命长、安全系数高。 后期维护方便。适合 城市快速与高架
1、透光率89%，透紫外 线：表面需镀UV涂层； 2、抗冲击：是普通玻璃 的250~300倍，是钢化玻 璃的20~30倍。 3、使用寿命：10-15年 4、耐候性：极好 5、造价：较高 6、阻燃：难燃 7、重量：轻
总结：美观、成本偏高，
防腐可避免腐蚀但成本增加较多）
全透明隔声型
金属吸声型
吸隔声组合型
宁波市南、北环快速路声屏障工程
三、声屏障隔音材料方案—全透明隔声型
PMMA板（亚克力板）
PC板(耐力板)
1、透光率92%，透紫 外线：73%； 2、抗冲击：是普通玻 璃的200倍； 3、使用寿命：30年 4、耐候性：优 5、造价：高 6、阻燃：可燃 7、重量：轻
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
➢ 整体弧式实例 ➢ ）实例
宁波市南、北环快速路声屏障工程
二、声屏障方案及实例
➢ 封闭式
1、当噪音量很大，或者敏感点离声源很近，一 般声屏障无法达到降噪要求时，可以使用封闭式 的声屏障，封闭式声屏障分为全封闭和半封闭两 种，都需要一个完整的框架来支撑吸隔声板材。 2、由于其结构复杂，使用板材很多，所以价格 也非常高。
维护成本高。表面容易吸 附灰尘。
钢化玻璃
1、透光率87%，透紫 外线：0.6%； 2、抗冲击：一般； 3、使用寿命：≥10年 4、耐候性：一般 5、造价：便宜 6、阻燃：自爆 7、重量：重
总结：成本较低，维 护较频繁。
宁波市南、北环快速路声屏障工程
三、声屏障隔音材料方案—金属吸声型
铝合金板+表面涂装
镀锌钢板
冷轧钢板+表面涂装
外形美观，重量轻安 装方便、耐腐蚀性好 没有锈水问题、吸声 性能好，价格较高。
重量较重、耐腐蚀较好， 价格略低，外观比较单一， 颜色不可选。
重量较重，外观颜色 可选，价格低，有锈 水问题（若采用高等 级防腐可避免腐蚀但 成本增加较多）。
宁波市南、北环快速路声屏障工程
三、声屏障隔音材料方案实例
