安全生产监控中心CCTV系统培训手册
CCTV培训手册

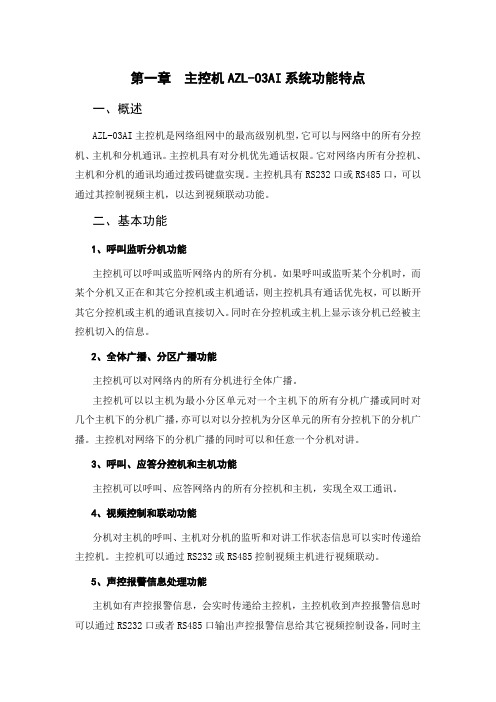

第一章主控机AZL-03A I系统功能特点一、概述AZL-03AI主控机是网络组网中的最高级别机型，它可以与网络中的所有分控机、主机和分机通讯。
主控机具有对分机优先通话权限。
它对网络内所有分控机、主机和分机的通讯均通过拨码键盘实现。
主控机具有RS232口或RS485口，可以通过其控制视频主机，以达到视频联动功能。
二、基本功能1、呼叫监听分机功能主控机可以呼叫或监听网络内的所有分机。
如果呼叫或监听某个分机时，而某个分机又正在和其它分控机或主机通话，则主控机具有通话优先权，可以断开其它分控机或主机的通讯直接切入。
同时在分控机或主机上显示该分机已经被主控机切入的信息。
2、全体广播、分区广播功能主控机可以对网络内的所有分机进行全体广播。
主控机可以以主机为最小分区单元对一个主机下的所有分机广播或同时对几个主机下的分机广播，亦可以对以分控机为分区单元的所有分控机下的分机广播。
主控机对网络下的分机广播的同时可以和任意一个分机对讲。
3、呼叫、应答分控机和主机功能主控机可以呼叫、应答网络内的所有分控机和主机，实现全双工通讯。
4、视频控制和联动功能分机对主机的呼叫、主机对分机的监听和对讲工作状态信息可以实时传递给主控机。
主控机可以通过RS232或RS485控制视频主机进行视频联动。
5、声控报警信息处理功能主机如有声控报警信息，会实时传递给主控机，主控机收到声控报警信息时可以通过RS232口或者RS485口输出声控报警信息给其它视频控制设备，同时主控机的报警输出口会输出开关控制信号以启动录像设备进行录像。
三、外观和连线1、外观（主控机正面图）（主控机背面图） 2、连线主控机具有两个网络口: “主控”口、“分控和主机”口，“主控”口连接其它主控机，“分控和主机”口连接其下所有的主机或分控机。
设有麦克风和外置音源输入口；设有对讲和监听输出口；设有标准并行口与电脑连接；设有RS232、RS485与视频设备连接。
设有报警输出口以启动录像设备进行录像。
监控系统培训手册
根据系统结构的不同，监控系统可分为集中式监控系统和分布式监控系 统。集中式监控系统将所有数据集中处理，而分布式监控系统则将数据 处理分散到各个节点进行。
02
监控系统的组成与原理
监控系统的硬件组成
01
02
03
04
摄像头
负责捕捉监控区域的视频图像 ，有固定和可移动两种类型。
录像机
用于存储摄像头捕捉到的视频 图像，支持远程访问和回放功
系统稳定性和安全性。
常见故障的诊断与处理
无图像显示
检查电源、视频线缆连接是否 正常，确认摄像头是否损坏。
图像模糊或抖动
调整摄像头焦距或角度，清洁 镜头，检查线缆连接是否牢固 。
录像资料丢失
检查存储设备是否正常工作， 确认录像计划设置是否正确。
设备无法访问
检查网络连接是否正常，确认 设备IP地址和端口号设置是否
通过监控系统，用户可以远程了解被 监控对象的状态，减少现场巡检的时 间和人力成本，提高工作效率。
监控系统的分类
01
按监控对象分类
根据监控对象的不同，监控系统可分为环境监测系统、设备监测系统、
生产过程监测系统等。
02 03
按传输方式分类
根据数据传输方式的不同，监控系统可分为有线监控系统和无线监控系 统。有线监控系统通过线缆传输数据，而无线监控系统则通过无线网络 进行数据传输。
用于公共场所、重点区域、居民小区 等的视频监控和报警，维护社会治安 和公共安全。
监控系统的发展趋势与展望
智能化
借助人工智能、机器学习等技术，实现监控 系统的自适应、自学习和自优化。
高清化
采用高分辨率摄像头、图像处理等技术，提 高监控画面的清晰度和辨识度。
CCTV闭路监控系统培训教程-文档资料
一、常见监控系统-模拟
前端设备
RS485总线
视频
前端设备
传输
前端设备 前端设备 处理设备
RS485总线 车载云台 视频
前端设备
室内快球
RS485总线
RS485总线
RS485总线
视频
控制键盘
室外云台
视频
室内慢球
传输
电 平 转 换
器 RS232
固定探头
解码器
电脑终端
视频
A
B
C
D
E
F
G
H
SELECTED
ON-LINE
自检动作正常，但无图像
电源损坏或功率不足 机械故障
电源功率不够
视频线路接错 视频线路接触不良 摄像机损坏
更换
检修
• 更换符合要求的电源，最好把开关电源放在球机 • 附近 • 尽量不要使用集中供电方式
更正
排除
更换
•.
•12
六、简易故障排除
问题现象 自检成功，但不能 控制
图像不稳定
球机失控
可能原因 控制信号线接错 球机地址不对应 协议或通信波特率不匹配
发现设备工作ห้องสมุดไป่ตู้异常，仔细检测适配器输入输出电源是否正常。
• 设备有异常，现场无法测试的情况下，将设备取回监控区域，检测是否正常，排除设备故障，
视频监控系统培训
视频监控系统培训视频监控系统培训手册一、前言随着社会经济的快速发展，视频监控系统在维护公共安全、保障人民生命财产安全等方面发挥着越来越重要的作用。
为了提高视频监控系统的运行效率和管理水平，确保系统的高效稳定运行，特举办本次视频监控系统培训。
本手册旨在帮助参训人员了解视频监控系统的基础知识、操作流程和日常维护，以提升参训人员的业务素质和实际操作能力。
二、视频监控系统概述1.系统定义视频监控系统是指利用视频采集、传输、存储、处理、显示和控制等技术，对特定区域进行实时、不间断的监控，并将监控信息传输至监控中心，以便于及时发现、处理和防范各类安全问题的系统。
2.系统组成视频监控系统主要由前端设备、传输设备、处理设备、存储设备、显示设备和管理设备等组成。
（1）前端设备：包括摄像机、镜头、支架等，用于采集监控区域的视频信号。
（2）传输设备：包括光端机、网络交换机等，用于将前端设备采集到的视频信号传输至处理设备。
（3）处理设备：包括视频服务器、解码器等，用于对视频信号进行处理、解码和分发。
（4）存储设备：包括硬盘录像机、网络存储等，用于存储监控视频数据。
（5）显示设备：包括监视器、大屏幕等，用于实时显示监控视频。
（6）管理设备：包括管理服务器、客户端等，用于对整个监控系统进行统一管理和控制。
3.系统功能（1）实时监控：对监控区域进行实时、不间断的监控，确保监控范围内的情况得到及时掌握。
（2）录像存储：将监控视频数据存储在硬盘录像机或网络存储设备中，以便于事后查询和分析。
（3）远程访问：通过互联网或专用网络，实现对监控系统的远程访问和控制。
（4）报警联动：当监控区域发生异常情况时，系统可自动触发报警，并将报警信息发送至相关人员。
（5）图像处理：对监控视频进行图像处理，如画面切换、缩放、增强等，以提升监控效果。
（6）系统管理：对监控系统进行统一管理，包括设备配置、用户权限设置、数据备份等。
三、视频监控系统操作流程1.系统登录（1）打开监控管理系统登录界面。
CCTV安防监控培训资料全
CCTV安防监控培训资料针对名词做解释：CCTV即Closed Circuit Television 的缩写，是闭路电视系统的意思。
其利用电学原理，透过光学镜头所摄取的影像光能，经由摄影机内的芯片(CCD)或摄像管(tube)转变为电能，再经由电缆线及一些用途不同的辅助器材传送到监视器上，使电能回复光能呈现在屏幕上1. 基础名词解释垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步是摄像机之间不同的同步方法。
完全同步全体锁定是两部用于精密的应用如广播摄影棚摄像机之间完全同步最好的方法。
它将同步：水平，垂直，偶数/奇数区域，色彩触发频率和阶段。
垂直同步是最简单的方法来同步两部摄像机，通过垂直驱动频率来保证视频能够采用老式的切换期或者四分割机器，在同一个监视器上显示几个影像源。
垂直驱动信号通常由重复频率20/16.7毫秒（50/60赫兹）和脉冲1~3毫秒宽度的脉冲组成。
彩色视频复合信号同步彩色视频复合信号代表视频和彩色触发信号，意味着摄像机能和外部的复合彩色视频信号同步。
然而尽管称作彩色视频复合信号同步，实际上只进行水平同步和垂直同步，而没有色彩触发同步。
外同步非常类似于彩色视频复合信号同步。
一个摄像机能够同步于另一个摄像机的视频信号，一个外同步摄像机能使用输入的彩色视频复合信号，提取水平和垂直同步信号来做同步。
直流线锁定是一种古老的技术，利用直流50/60赫兹电源线电流来同步摄像机。
因为直流24伏电源广泛使用于多数建筑物防火警报系统，由于非常容易获得。
由于老型号的切换器和分割系统没有数字记忆功能，要保持稳定的影像，摄像机之间的同步非常必要，直流线锁定就是摄像机同步于交流50/60赫兹，彩色信道之间时间的关联和水平/垂直信号没有约束会导致糟糕的色彩转换（色彩阶段设计），因此所有使用交流线锁定的用户不可避免地失去很好的色彩转换。
幸运的是，现在的分割器和16通道复合处理器以及硬盘录象机都有内部记忆体来克服这个问题，不再需要同步信号，因此交流线锁定可能若干年后会被淘汰掉。
监控系统培训手册模板
监控系统培训手册模板一、监控系统概述监控系统是一种用于收集、处理、存储和展示有关被监控对象信息的技术手段。
它可以帮助我们实时了解特定区域、设备或流程的状态，及时发现异常情况，并采取相应的措施。
监控系统广泛应用于各种领域，如安防、交通、工业生产、能源管理等。
监控系统通常由以下几个主要部分组成：1、传感器和探测器：用于采集各种物理量，如温度、湿度、压力、光照、声音等，并将其转换为电信号。
2、数据采集设备：负责接收传感器和探测器传来的信号，并进行初步处理和转换，将其变成数字数据。
3、传输网络：用于将采集到的数据传输到监控中心或服务器。
常见的传输方式包括有线网络（如以太网）和无线网络（如WiFi、蓝牙、4G/5G 等）。
4、监控中心/服务器：对接收的数据进行存储、分析和处理，并通过软件界面展示给用户。
5、显示和报警设备：将监控数据以直观的方式展示给用户，如显示器、大屏幕等。
同时，在发现异常情况时，能够发出报警信号，如声光报警、短信通知等。
二、监控系统的类型1、视频监控系统视频监控系统是最常见的监控类型之一，通过摄像头采集图像和视频信息。
它可以用于监控公共场所、企业园区、住宅小区等，以保障人员和财产的安全。
2、环境监控系统环境监控系统主要用于监测环境参数，如温度、湿度、空气质量、噪声等。
常用于机房、仓库、实验室等对环境条件要求较高的场所。
3、设备监控系统设备监控系统用于监测各类设备的运行状态，如工业生产线上的机器设备、电力系统中的变压器和开关柜等。
能够及时发现设备故障，提高设备的可靠性和运行效率。
4、网络监控系统网络监控系统用于监测计算机网络的性能和安全性，包括网络流量、带宽使用、服务器状态、网络攻击等。
有助于保障网络的正常运行和数据安全。
三、监控系统的安装与配置1、规划与设计在安装监控系统之前，需要根据监控需求确定监控范围、摄像头数量和位置、传输方式等。
同时，要考虑电源供应、布线方案和设备安装的可行性。
2024年监控系统培训手册(多场景)
监控系统培训手册(多场景)监控系统培训手册1.引言本手册旨在为您提供关于监控系统的基础知识和操作指导，以确保您能够有效地使用和维护监控系统。
我们将介绍监控系统的主要组成部分、功能、操作步骤以及维护和故障排除技巧。
2.监控系统概述2.1监控系统的定义监控系统是一种用于实时监控和记录特定区域或对象的设备，通常包括摄像机、录像机、显示器等设备。
它广泛应用于公共安全、交通管理、企业安全等领域。
2.2监控系统的组成1.摄像机：用于捕捉视频图像。
2.录像机：用于录制和存储视频图像。
3.显示器：用于实时查看视频图像。
4.传输设备：用于将视频图像传输到指定位置。
5.控制设备：用于控制摄像机的转向和焦距等。
2.3监控系统的功能监控系统的主要功能包括：1.实时监控：实时查看监控区域的状况。
2.录像存储：将监控视频存储在硬盘中，以备后续查看。
3.报警功能：当监控区域出现异常情况时，系统会发出报警信号。
4.远程访问：通过互联网远程访问监控系统，进行实时监控和录像回放。
3.监控系统的操作步骤3.1开机1.将摄像机的电源线插入电源插座。
2.将录像机的电源线插入电源插座。
3.打开录像机，待系统启动完成。
3.2摄像机配置1.根据摄像机的说明书，设置摄像机的IP地质、用户名和密码。
2.将摄像机连接到网络。
3.3录像机配置1.打开录像机的配置界面。
2.设置录像机的IP地质、用户名和密码。
3.添加摄像机，输入摄像机的IP地质、用户名和密码。
4.设置录像计划，选择录像的通道和时间。
3.4实时监控1.打开实时监控界面。
2.选择需要监控的摄像机。
3.查看实时视频图像。
3.5录像回放1.打开录像回放界面。
2.选择需要回放的录像文件。
3.查看录像内容。
3.6报警设置1.打开报警设置界面。
2.设置报警条件，如移动侦测、视频丢失等。
3.设置报警方式，如声音报警、邮件通知等。
3.7远程访问1.打开远程访问设置界面。
2.设置远程访问的IP地质、用户名和密码。
监控系统培训手册3-2024鲜版
备份重要数据
定期备份监控系统中的重要数据，以防数据丢失 或损坏。
2024/3/28
22
常见故障的处理与排除
无图像显示
检查摄像头是否损坏、连接线是否松动或损坏、电源是否正常等， 并逐一排查解决。
图像模糊或失真
调整摄像头的焦距、清洁镜头、检查视频线是否老化等，以恢复清 晰的图像质量。
系统崩溃或死机
重启监控系统、检查硬件设备是否正常、更新系统和软件等，以解决 系统崩溃或死机问题。
大数据分析
利用大数据技术，对海量监控数据进 行深度挖掘和分析，提供有价值的洞 察。
2024/3/28
云网融合
结合云计算技术，实现监控系统的云 化部署和弹性扩展，降低运维成本和 提升系统可用性。
物联网技术
借助物联网技术，将监控系统与其他 智能设备连接，构建智能化的监控网 络。
27
THANKS
感谢观看
调整和优化系统
根据测试结果，对监控系统进 行必要的调整和优化，以提高
系统的稳定性和可靠性。
15
04
监控系统的使用与操作
2024/3/28
16
监控画面的查看与切换
查看实时监控画面
通过监控系统软件，可以实时查 看各个监控点的画面，确保监控
区域的安全。
切换监控画面
根据需要，可以在不同监控画面 之间进行切换，以便全面了解监
查看报警记录
3
通过监控系统软件，可以查看历史报警记录，了 解过去某个时间段的报警情况，以便进行统计和 分析。
2024/3/28
19
05
监控系统的维护与保养
2024/3/28
20
设备的日常维护与保养
清洁设备
监控中心培训工作手册
监控中心工作手册卓越物业二零一五年十月目录1、监控中心管理制度-----------------------------------------------32、监控中心值班制度-----------------------------------------------53、监控中心工作规程-----------------------------------------------84、消防报警处理规程------------------------------------------------115、电梯困人时安抚标准语------------------------------------------14监控中心管理制度1.目的规范中控室的管理工作，明确中控室岗位职责。
2.范围物业服务中心3.方法与过程控制3.1职责及要求3.1.1当班人员必须严格遵守交接班制度,认真填写交接班记录,并作好信息记录与交接工作，中控室的门必须保持24小时锁闭；3.1.2任何人员未经允许不得进入中控室,非工作不得长时间逗留；3.1.3中控室属安全主管直接负责的班组，各部门岗位应服从中控岗位的工作安排，不允许有不服从指挥调度的现象发生；3.1.4任何人员借用物品、钥匙、万能卡，须按规定填写《物品/钥匙/万能卡借用登记表》,并应及时归还；3.1.5当班人员须按各类《操作指导书》操作各类设备、设施，出现故障需及时联系责任人予以维修，保障各类设备、设施的正常运作3.1.6严格控制电话管理，严禁拔打各种私人电话；3.1.7中控各类消防设备、设施保持完好状态，非消防状态下严禁挪用；3.1.8中控各类电脑设备、设施及安防监控系统须保证二十四小时正常运行，严禁将中控电脑挪做它用；3.1.9中控保存的各类供应商公司及甲方对接客户通讯资料属保密资料，任何人未经允许不得泄露，如有变更及时更新，保证中控岗位的各类资料有效性；3.1.10安全主管对录像带所录内容进行控制，录制重点部位（出入口和通道等）的内容，安全主管根据录像机使用情况决定是否更换位置；3.1.11中控室内的工作用电脑须需加设分级权限密码，密码按权限由中控值班人员、设备责任人、消防主管等掌握，以上相关人员不得向其他人员泄露电脑密码；3.1.12员工查看录像内容需报消防主管同意，后需由安管队长或消防专员陪同查看，并在《监控录像查询登记表》记录。
CCTV操作手册
ZJYP-4-2钻井监视系统操作手册南京新华夏科技开发公司安全预防措施安全预防措施的目的是为了防止意外伤害和财产损失。
请务必遵守所有的安全预防措施※预防措施分为“警告”和“注意”两类：警告1、连接控制器电源前，请首先检查铭牌所标识的电压。
本系统有AC220V 和AC110V 两种产品。
（电源连接错误可能造成产品损坏。
）2、控制器电源线应直接接入防爆接线盒或防爆开关内。
3、安装、拆卸本系统时，请一定要切断电源。
（带电安装、拆卸本系统，可能造成触电、火灾或产品损坏。
）注意1、请经常检查云台和摄像筒等部件固紧螺丝是否松动2、在安装云台和摄像筒时，一定要确定安装支架牢靠并按装保险绳。
（否则会造成部件损坏或更严重的事故。
）目录1.概述1.1 特点1.2 用途1.3 型号组成1.4 使用环境1.5 工作条件2.技术特性3.使用说明3.1控制器及接线面板3.2键盘操作1.概述1.1 特点ZJYP-4-2钻井监视系统是一款设计独特、新颖，集云台控制、镜头控制为一体的钻井监视装置。
整套系统具有防爆功能，考虑到其实用性，每个探头设计采用了一根专用的综合电缆及防爆接插件与控制器连接，便于安装与拆卸，操作键盘采用不锈钢外壳大大增加了整体强度和耐脏耐腐蚀性能，外形美观大方。
在显示方面，选用了液晶显示器外加铸铝隔爆型外罩大大降低了显示器的厚度，减少了安装空间。
提高了抗震性能和强度。
1.2 用途系统专用于现代石油钻井工程的实时监视。
司钻利用它，在司钻房内，可同时对二层平台、绞车、后车或泥浆返水口等工况进行观察和监视。
1.3 型号组成系统代号防爆缩写1.4 使用环境环境温度为 -30℃～+50℃相对湿度为 +20﹪～+90﹪海拔高度≤2000M野外、沙漠油田的恶劣工况1.5 工作条件防爆标志：Exd[ib] ibⅡBT4额定电压：AC220V额定功率：≤100W额定频率：50HZ防护等级: IP652.技术特性防尘罩：防爆、透光性好，能承受温差变化大的环境要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全生产监控中心
系统培训手册
C
C
T
V
系
统
一、设备介绍
VM8500：视频管理服务器，用于管理和业务的配置。
V1里面有专门的vm硬件设备，V3里面提供一个软件，安装在linux系统下，服务器客户自己准备。
模拟实验环境是在pc上安装虚拟机，在虚拟机里安装vm8500。
Vm8500安装注意ip地址、vm id的配置，ip地址用于在web下登录，默认用户名和密码都是admin，vm id要保持唯一性，其他地方要配置vm id时
要保持一致性。
Vmserver.sh status可以查看vm服务器的运行情况。
对dm、ms、ec、dc、vx1500的添加工作是在设备管理选项里面进行操作，注意的是各设备的id要和他们自身配置的一样。
DM8500：数据管理服务器，主要作用是负责视频数据的存储管理，录像和录像的调用。
安装和vm差不多，注意ip和dm id的配置，ip用于web登录，默认用户名和密码都是admin，
ip和dm id都可以在web页面里修改，在vm里注册上线时，dm id要和这里的dm id一样，否则dm上线失败，并且在web里要把dm的管理模式改为服务器管理模式。
MS8500：视频管理服务器，其作用就是对视频流的转发，接收组播媒体流或单播媒体流，发送单播媒体流。
当网络较小，调用某路摄像机画面的监控器少时，EC也能完成该工作，但网络规模大，且多个监视器要调用同一个摄像机画面时，EC处理就有压力，于是，ms就来完成这个工作，所以ms在组网里并不是一个必不可少的组件。
安装ms和vm、dm一样。
EC：编码器，默认的ip是192.168.0.13,用户名密码都是admin，在web界面要配置的是EC id，在vm里添加ec时，EC id要和这里的id一样且要全网唯一，管理模式改为服务器管理模式，服务器ip等腰配置正确，是vm的ip地址。
EC配置口是R232口，波特率是9600，R485口连接网线，网线另一头接摄像机，标准网线白橙接云台控制线的红线，橙接云台控制线的黄线，如果网线非标准线序，就是1、2号位线接云台控制线。
Ip地址和用户名密码可以在web页面进行修改。
DC：解码器设备，默认的ip是192.168.0.14，用户名和密码都是admin，在web界面要配置的是DC id，dc id也要唯一性，在vm里添加dc时配置的id要和这里的id一样，DC的配置口是R232口，波特率是9600。
登录EC/DC的Web页面需要Windows管理终端计算机上安装IE 6.0或以上版本。
VX1500：ipsan存储设备，出厂管理口（100M网口）默认IP地址为192.168.0.1，web页
面首次登录时请输入默认的用户名：admin，密码：password，COM1口属性（波特率：115200），登录VX1500。
Linux系统登录密码为：用户名：root，密码：passwd。
其管理口（100M口）不能用作业务口。
用ie7输入管理ip地址，安装弹出的插件，就会弹出一个管理界面，在这里
面可以配置添加存储设备，在vm里添加存储设备时，设备编码要和这里的存储设备名称一样。
ECR出厂默认IP地址为192.168.0.18，默认网关为192.168.0.1 v3目前只有特殊版本支持ecr接入。
VX500：集IPSAN、数据管理服务器及媒体交换服务器为一体，可进行媒体流复制分发和接收组播媒体流或单播媒体流，发送单播媒体流。
配置云台控制时要注意：协议、波特率、地址码，可以在云台重启时在监视窗口看到相关的显示，波特率要在EC通道配置-串口配置选项里修改。
网络设备选择交换机，让各设备能够实现网络互通，数据能够顺利交互。
完成基础配置，在vm里看到各设备上线后，监视器窗口上可以看到监控画面，并可以对云台进行控制，然后在vm管理系统里可以对特定的业务进行配置和管理，以上操作只是满足设备的基本上线和正常工作，特定业务的配置还需登入到系统后进行操作。
如告警联动、轮训配置，配置业务的流程是：配置计划、启动计划、动作和计划关联。
二、平台使用指南
1.登录平台
在浏览器里输入vm的ip地址，默认是192.168.0.100。
进入如下界面：
2.实况与回放操作
进入实况回放界面，通过左侧资源栏选择需调看的摄像机，拖动摄像机到右侧窗口进行实时图像播放。
球型摄像机进行实况预览时可通过左下方箭头控制球型摄像机方向。
进入查询回放界面，选定需查询回放的摄像机并输入需查询的时间段，点击查询录像按钮进行录像检索，检索完成后点击播放按钮进行录像回放。
3.操作日志查询
进入系统维护界面，点击日志管理-操作日志：
进入操作日志界面，通过不同的查询规则进行用户操作日志查询：
4.告警信息查询
进入告警界面查看系统内告警信息：
如果系统非法退出后，马上再登入会出现如下提示：
三、平台常见问题
1.新建实况超时
2.实况黑屏
3.图像卡顿
4.IE崩溃
5.录像回放卡顿和出错停止。
