人防工程照明线管规范
人防通风水电安装注意事项
人防工程施工给排水通风注意事项一、通风1、口部（门框墙）风预埋管，外径为配合尺寸，风管预埋管以δ≧3钢板卷制，其外径为ф215、242、315、445、566,当外径大于600的预埋风管以δ≧5钢板卷制，预埋管长度为700，两端出砼墙200，中间满焊密闭肋，密闭肋δ≧5，宽度大于等于50mm。
不得用法兰、现成的钢管替代，在防爆波活门对面的预埋风管应焊成90度虾米弯朝下，预埋管刷两道防锈漆和两道大红面漆。
2、临空墙上的风管预埋为直接预埋管，当直径小于等于600或边长小于等于600，用δ≧6钢板制作，两端出墙200mm，中间满焊密闭肋，密闭肋δ≧5，宽度大于等于50mm。
出墙两端焊接L40*4法兰要满焊。
当直径大于600，或边长大于600，用δ≧8钢板制作，两端出墙200mm，中间满焊密闭肋，密闭肋δ≧5，宽度大于等于50mm。
出墙两端焊接L50*5法兰要满焊。
3、测压管以DN50镀锌管煨制，焊接，不得丝接，埋入墙砼，在砼管段任意部位焊接密闭肋，密闭肋δ≧5，宽度大于等于50mm。
井侧或人防侧标高：人防顶板下0.5m，出墙100mm，丝接堵头，机房或防化值班室标高：机房地坪上2m，出墙100mm，丝接DN15阀门，出墙管道刷两道红色调和漆。
4、通风、空气调节系统的风机及风管应采用不燃材料制作。
5、镀锌风管外表刷漆：送风管刷两道银粉漆，排风、排烟管刷两道黑色调和漆。
6、排烟风机两端软接头材料：耐燃温度大于等于280度，耐燃时间大于等于0。
5小时。
7、防火墙上的风口、风管应安装70度防火阀。
二、给排水1、防爆地漏管材为镀锌管，丝接，管道伸进集水坑100mm，底部焊钢制弯头距底200mm，地漏低于地坪5-10mm，地漏盖应能在支口内灵活转动，支口上刷两道黄油，盖板刷两道沥青漆。
明露管道刷两道黑色调和漆。
2、进入人防单元管道，在人防侧安装大于等于1。
0MPa铜芯或不锈钢法兰闸阀，阀与墙、顶之间的管道为焊接，不得丝接或用丝扣管件，人防维护结构内侧距离阀门的近端面不宜大于200mm。
人防战时疏散照明和安全照明的最低照度值
人防战时疏散照明和安全照明的最低照度值在人防工程设计中，疏散照明和安全照明是非常重要的一部分。
它们不仅能够在火灾等灾害发生时提供必要的照明，还能够帮助人们快速、安全地疏散。
然而，在实际的设计过程中，人防工程师需要了解疏散照明和安全照明的最低照度值，以确保设计的照明系统能够满足基本的要求。
我们需要明确什么是照度值。
照度值是指单位面积上所受照度的大小，通常使用勒克斯(Lux)作为单位。
在人防工程中，照度值与人们在某一区域内所接受到的光照强度有关，而疏散照明和安全照明的最低照度值则是指在紧急情况下，人们能够清晰看到周围环境的最低照度要求。
根据我所了解的情况，根据《人民防空法》规定，对于人防洞室内照明照度的要求明确规定为每平方米不低于1勒克斯，这是保障人们在紧急情况下能够清晰地看到周围环境，帮助他们安全疏散的基本要求。
而在一些特殊场所或特定情况下，照度值的要求可能会更高，例如对于老年人和儿童来说，他们的视觉能力可能较差，因此在设计照明系统时需要考虑到这一因素，确保他们能够在紧急情况下安全疏散。
另外，除了疏散照明的最低照度值之外，安全照明的最低照度值也是设计人员需要考虑的重要因素。
安全照明的最低照度值要求通常比疏散照明的最低照度值要高，因为安全照明需要满足人们日常活动和工作的需求，保障人们在人防工程内部能够正常地进行各种活动。
根据相关规范的要求，对于一般的室内照明，安全照明的最低照度值一般不低于100勒克斯，而在特殊场所（如医疗卫生单位）或特定情况下，照度值的要求可能会更高。
结合疏散照明和安全照明的最低照度值，设计人员需要综合考虑建筑结构、人员分布、照明设备等多个因素，确保照明系统能够在紧急情况下发挥作用，帮助人们安全疏散，同时满足日常活动和工作的需要。
在实际的设计过程中，设计人员还需要考虑照明系统的可靠性、光源的选择、灯具的布局等方面的问题，以确保照明系统能够稳定可靠地工作。
人防工程设计中疏散照明和安全照明的最低照度值是非常重要的，它直接关系到人们在紧急情况下的安全和建筑内部的正常活动。

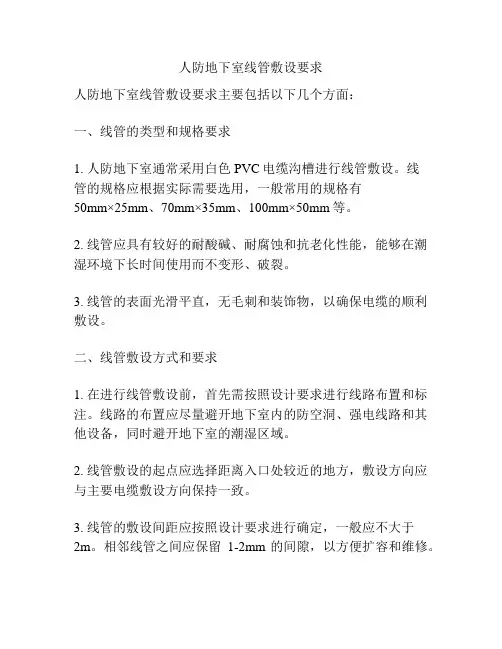

人防地下室线管敷设要求
人防地下室线管敷设要求人防地下室线管敷设要求主要包括以下几个方面：一、线管的类型和规格要求1. 人防地下室通常采用白色PVC电缆沟槽进行线管敷设。
线管的规格应根据实际需要选用，一般常用的规格有50mm×25mm、70mm×35mm、100mm×50mm等。
2. 线管应具有较好的耐酸碱、耐腐蚀和抗老化性能，能够在潮湿环境下长时间使用而不变形、破裂。
3. 线管的表面光滑平直，无毛刺和装饰物，以确保电缆的顺利敷设。
二、线管敷设方式和要求1. 在进行线管敷设前，首先需按照设计要求进行线路布置和标注。
线路的布置应尽量避开地下室内的防空洞、强电线路和其他设备，同时避开地下室的潮湿区域。
2. 线管敷设的起点应选择距离入口处较近的地方，敷设方向应与主要电缆敷设方向保持一致。
3. 线管的敷设间距应按照设计要求进行确定，一般应不大于2m。
相邻线管之间应保留1-2mm的间隙，以方便扩容和维修。
4. 线管的敷设应尽量保持水平和垂直，悬挂使用时，其外形尺寸应符合设计要求。
5. 线管的弯曲半径应符合标准规定，一般应不小于管径的5倍，以确保电缆在弯曲处不受损。
6. 线管的固定应采用专用配件，如支架、卡子等。
固定件的间距应按照设计要求进行确定，一般应保证线管的固定位置不低于每1.5m处一根。
三、线管的连接和穿线要求1. 线管的连接应采用一次成型或专用连接件，连接处应牢固、不松动，并能保证线管的整体连续性。
2. 线管的穿线应以专用穿线工具进行，避免使用尖锐物品损伤线管内壁。
穿线时应注意不得扭曲、折断或破损电缆。
3. 为保证线管内电缆的布线整齐紧凑，线管内电缆之间应有一定的间距，以便散热和维护。
四、线管施工的验收要求1. 线管施工完成后，应进行验收。
验收包括线管敷设是否符合设计要求、连接是否牢固可靠、线管是否完整无损等。
2. 验收时应进行线路的全面检查，检查是否有遗漏、错位、破损等情况。
3. 验收通过后，应记录相关信息，并办理相关手续，以确保线管敷设符合规范要求。
人防工程电器施工必须要注意的细节
人防工程电器施工必须要注意的细节一、注意事项：1、为防止以后管子不通，各种明、暗配管在安装前要将管内加以清扫。
2、在墙上配管时，为管道美观、施工方便和不影响墙体质量，要用开槽机开好槽。
3、在现浇混凝土和墙内配暗管时，应密切配合土建，将管子预埋在钢筋上面和在墙上开好的槽内。
4、管子在安装前应将管内加以清扫，以防以后返工。
5、向上的管口，均应随时加以临时封堵，以防落入杂物。
6、墙内配管时，应在砌砖墙时密切配合土建，做好留洞留槽、埋管的配合工作，在土建粉刷前将管子埋好、固定好。
7、现浇混凝土内配管，应密切配合土建，将管子预埋在底筋上面。
所有预埋的管子、卡具及箱盒等应牢固固定，防止捣固混凝土时受振移位。
箱内必须紧贴模板并用粗草纸等垫物浸水后塞好，以防砂浆进入。
8、所有外露管口均应将管口封堵，以防砂浆进入管内。
9、进入墙内或混凝土内的管子离表面净距离不应小于15mm。
10、管子不应有扁折或裂缝，壁厚度均匀，内壁应光滑。
11、为保证弯管质量，管子弯曲时应采用专用弯管器，较大管采用液压或电动设备。
12、灯头箱、开关箱、接线盒等均应使用配套配件制品，金属盒与管线连接时必须作跨接焊。
13、在顶棚内配管时，应在封平顶板前进行，并全用吊架固定。
灯位应设灯头箱，并加以固定，软管敷设要到位。
14、配管通过伸缩缝或沉降缝时，应设过路箱，两箱之间用软管连接，防止基础下沉不均，损坏管子和导线。
过线盒的大小根据敷设管子的管径和根数决定。
15、当电线管必须穿过设备或建筑物、构筑物的基础时，应设加强套管进行保护。
16、钢管弯曲要用弯管器。
弯管器要根据钢管直径选用，明配管的弯曲半径一般不小于管外径的6倍；如只有一个弯时，可不小于管外径的4倍。
暗配管的弯曲半径不小于管外径的6倍；埋设于地下或混凝土楼板时不应小于管外径的10倍。
17、焊接钢管弯曲时，要把焊缝放在弯曲线的外边或里边，不得放在侧面，防止把管子弯成扁形。
管子弯曲后，不得产生凹裂、折皱等现象。
人防工程施工注意事项
人防工程施工注意事项（电气部分）1、人防区暗敷线管为壁厚大于2.5的钢管，明敷管道采用金属管。
2、在顶板内敷设，穿过外墙、临空墙、防护密闭墙和密闭墙的各种电缆（包括动力、照明、通信、网络等）管线，应按照密闭要求进行制作。
直接穿越人防外墙、临空墙、防护密闭墙和密闭墙的电缆应采用热镀锌钢管作为穿线管，两端出墙100，中间双面满焊密闭肋（δ≥5，b≥50）。
施工人员和监理应详细阅读电气大样图，按照大样图纸进行制作、预埋管线。
3、人防强、弱电井、各人员出入口和连通口的防护密闭门和密闭门门框墙上应预埋4~6根管径为50~80mm，壁厚大于2.5的热镀锌钢管，作为备用管。
具体做法为两端出墙100，中间双面满焊密闭肋（δ≥5，b≥50）。
4、各类母线槽、桥架不能直接穿越人防临空墙、门框墙、外墙及顶板。
当必须通过时，母线应符合防护密闭要求，桥架应改为穿管敷设，一根电缆穿一根套管。
人防区内必须采用金属桥架，不得使用塑料线槽。
5、临空墙、门框墙、人防外墙两侧的指示灯，诱导灯，应急灯，配电箱，只能明装，不允许暗装。
6、临空墙、门框墙、人防外墙两侧应尽量避免安装电气设备。
必须安装时，当两侧的接线盒、过渡盒深度≥100时，以δ=3镀锌钢板制作，且在背面加焊δ=8钢板，周边飞出50，四周满焊。
同时，还应避免两侧过线盒在同一位置。
7、防空地下室室内应将导电部分做等电位连接。
8、照明灯具安装高度低于2.4m时，应增设PE保护线。
9、防化通信值班室内应设置AC380v16A三相四孔插座、断路器各一个和AC220v10A单相三孔插座5个。
洗消间脱衣室和检查穿衣室内应设AC220v10A单相三孔带二孔防溅落式插座各2个。
滤毒室内每个过滤吸收器风口取样点附近应设AC220v10A单相三孔插座1个（距地1.5m）。
10、甲类防空地下室的救护站、防空专业队工程、人员掩护所工程、配套工程的柴油发电站除柴油发电机组平时可不安装外，其他附属设备及管线均应安装到位。
人防工程施工照明电源采用
一、照明电源电压的选择根据《施工现场临时用电安全技术规范》(JGJ46-2005)及《平战结合人民防空工程设计规范》DB11/994-2021等相关规定，人防工程施工照明电源电压的选择应遵循以下原则：1. 隧道、人防工程内施工，照明电源电压不应大于36V。
这是因为隧道、人防工程等场所环境复杂，存在潮湿、导电灰尘等因素，为保障施工人员安全，应采用安全特低电压照明器。
2. 特别潮湿场所及导电良好的地面，照明电源电压不得大于12V。
例如，人防工程、潮湿场所、高温场所等，应使用安全特低电压照明器。
3. 对于特别潮湿场所，照明电源电压应为24V。
例如，特别潮湿的地下工程、矿井等。
二、照明电源的类型1. 交流电源：人防工程施工照明电源一般采用三相五线制交流电源，电压为380V。
这种电源稳定可靠，适用于大型施工场所。
2. 直流电源：对于某些特殊场所，如地下工程、隧道等，可采用直流电源。
直流电源具有电压稳定、便于远距离传输等优点。
3. 蓄电池电源：在人防工程火灾疏散照明和火灾备用照明中，可采用蓄电池作为备用电源。
蓄电池连续供电时间不应少于30分钟，确保在火灾等紧急情况下，疏散照明和备用照明能够正常工作。
三、照明电源的安全防护措施1. 接地保护：照明电源应采用接地保护，防止因漏电造成触电事故。
2. 短路保护：照明电源应配备短路保护装置，防止因短路导致火灾等事故。
3. 过载保护：照明电源应配备过载保护装置，防止因过载导致设备损坏。
4. 防护等级：照明电源的防护等级应符合施工现场的环境要求，如防尘、防水、防腐蚀等。
总之，在人防工程施工照明电源的选择上，应充分考虑施工现场的环境、安全要求等因素，确保施工安全和施工效率。
同时，加强照明电源的安全防护措施，为施工人员创造一个安全、舒适的施工环境。
人防工程施工注意事项5
人防工程施工注意事项
一、电气部分
1、人防区暗敷线管为壁厚大于2.5MM钢管，明敷管
道采用金属管。
2、在顶板内敷设穿过外墙、临空墙、防护密闭墙和
密闭墙的各种电缆（包括动力、照明、通信、网络等）管线，应按照密闭要求制作。
直接穿越人防外墙、临空墙、防护密闭墙和密闭墙的各种电缆应采用壁厚大于3MM的热镀锌钢管作为穿线管，两端出墙50MM,中间双面满焊密闭肋（δ≧5MM，B≧50MM）。
3、人防强、弱电井，各人员出入口和连通口的防护
密闭门和密闭门框墙上应预埋4-6根直径为50-80MM，壁厚大于3MM的热镀锌钢管，作为备用管。
具体做法为两端出墙50MM,中间双面满焊密闭肋（δ≧5MM，B≧50MM）。
4、各类线槽、桥架不能直接穿越人防临空墙、门框
墙、外墙及顶板。
若必须穿越时，线槽应符合防护密闭要求，桥架应改为穿管敷设，一根电缆穿一根套管。
人防区内必须采用金属桥架。
5、临空墙、门框墙、人防外墙两侧的指示灯，诱导
灯、应急灯、配电箱，只能明装，不允许暗装。
6、防空地下室室内应将导电部分做等电位连接。
7、照明灯具安装高度低于2.4M时，应增设PE保护
线。
8、战时设有三种通风模式的人防工程，每个防护单
元战时人员主要出入口防护密闭门外侧的音响信号管线、三种通风方式的信号管线、预埋套管应预埋到位。
照明管道施工安全要求
照明管道施工安全要求
1.施工前的准备工作
在开始施工前，必须进行详细的安全评估和计划，包括对施工场地和相关设备的检查和检测，了解所涉及的电力设备和材料的特性和要求。
2.动火作业安全
照明设备的安装通常需要进行动火作业，因此必须遵守相关的安全规定。
在动火前，必须清除施工区域的可燃物，并采取措施防止火源蔓延，如使用防火毯和灭火器等。
3.高空作业安全
4.电气安全
在照明管道施工中，涉及到电气设备的安装和接线工作，因此必须遵守相关的电气安全规定。
工人必须具备相关的电工证书，并使用合适的工具和设备进行操作。
在施工过程中必须确保安全电压接地和设备的绝缘性能。
5.施工现场安全
6.设备安全
施工过程中使用的设备必须经过检查和维护，确保其完好可靠。
使用设备前，必须对其进行操作培训，并使用个人防护装备，如安全帽、护目镜和防护手套等。
7.施工人员安全培训
所有参与照明管道施工的人员必须接受相关的安全培训，了解施工过程中的安全风险和应急处理措施。
必须严格按照施工计划和安全规定进行操作，避免因操作不当导致的事故发生。
8.紧急救援措施
在照明管道施工现场必须设置急救设备和应急通道，以便及时处理工人的伤害或事故。
施工团队必须了解相关的急救知识，并及时进行应急处理。
总之，照明管道施工安全要求是确保工人安全的基础，必须严格按照相关规定进行操作和控制风险。
只有确保施工过程的安全，才能顺利完成照明管道的安装和维护工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人防工程照明线管规范
地下人防工程电线管用穿焊接钢管，由《人民防空地下室设计规范》7.4.3条强性规定。
根据《人民防空地下室设计规范》规定：
防空地下室有“防核武器、常规武器、生化武器”等要求，电气管线进出防空地下室的处理一定要与工程防护、密闭功能相一致，这些部位的防护、密闭相当重要，当管道密封不严密时，会造成漏气、漏毒等现象，甚至滤毒通风时室内形不成超压。
在防护密闭隔墙上的预埋管应根据工程抗力级别的不同，采取相应的防护密闭措施。
在密闭墙上的预埋管采取密闭封堵措施。
穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的电气预埋管线应选用管壁厚度不小于2.5mm的热镀锌钢管。
在其它部位的管线可按有关地面建筑的设计规范或规定选用管材。
注：地下人防工程是为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。
人防工程是防备敌人突然袭击，有效地掩蔽人员和物资，保存战争潜力的重要设施。
地下人防工程设计要点：
防空地下室专业队工程、人员掩蔽工程设计时，应以掩蔽面积按“规范”表3.2.1-2的“面积标准”确定掩蔽人员或装备数量，不允许随意提高“面积标准”，致使掩
人员或装备数量降低，造成出入口宽度、防护设备及风水电专业设计参数偏小，满足不了战时实际需要。
人防物资库工程宜按储存食品、物资为主，物资出入口门洞最小宽度为1.5m，对于建筑面积大于2000m防护单元的物资库主要出入口宜考虑进叉车，设计图纸上应明确车行通道，车行通道宽度应满足通行的要求。
防空地下室采用桩基且按单桩承载力特征值设计时，桩身应按计入上部墙、柱传来核动荷载的荷载组合值来验算其强度；防空地下室墙、柱应按“规范”要求的计入上部建筑自重和动荷载的荷载组合值验算其强度，桩、墙、柱等应按“规范”规定考虑材料强度的提高。
