人防工程套管预留预埋
人防密闭套管预埋要求

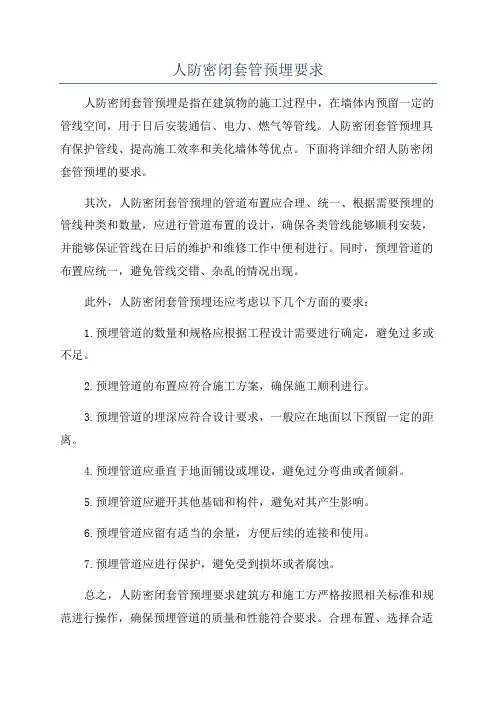

人防密闭套管预埋要求
人防密闭套管预埋是指在建筑物的施工过程中，在墙体内预留一定的管线空间，用于日后安装通信、电力、燃气等管线。
人防密闭套管预埋具有保护管线、提高施工效率和美化墙体等优点。
下面将详细介绍人防密闭套管预埋的要求。
其次，人防密闭套管预埋的管道布置应合理、统一、根据需要预埋的管线种类和数量，应进行管道布置的设计，确保各类管线能够顺利安装，并能够保证管线在日后的维护和维修工作中便利进行。
同时，预埋管道的布置应统一，避免管线交错、杂乱的情况出现。
此外，人防密闭套管预埋还应考虑以下几个方面的要求：
1.预埋管道的数量和规格应根据工程设计需要进行确定，避免过多或不足。
2.预埋管道的布置应符合施工方案，确保施工顺利进行。
3.预埋管道的埋深应符合设计要求，一般应在地面以下预留一定的距离。
4.预埋管道应垂直于地面铺设或埋设，避免过分弯曲或者倾斜。
5.预埋管道应避开其他基础和构件，避免对其产生影响。
6.预埋管道应留有适当的余量，方便后续的连接和使用。
7.预埋管道应进行保护，避免受到损坏或者腐蚀。
总之，人防密闭套管预埋要求建筑方和施工方严格按照相关标准和规范进行操作，确保预埋管道的质量和性能符合要求。
合理布置、选择合适
的材料和保护措施，能够保证预埋管道的使用性能和使用寿命。
在人防工程建设中，预埋管道的设计和施工要求应引起足够的重视，尽可能做到完美预埋，减少以后的破坏和损失。
人防知识及预留预埋【PPT】
3、在公共场所：商店影剧院以及车站、码 头的人员应听从指挥有秩序地利用地形地 物分散隐蔽，不要慌张、拥挤、乱跑。
4、在室内：
可在钢筋混凝土楼房（5层以上）的底层、 走廊或底层楼梯下，或在跨度较小的独用卫 生间、灶间等处藏身。以上条件不具备时， 也可趴在床下、桌子下或蹲在屋角边，切忌 站在宣传品或露天阳台上。
人防基本知识 及预留预埋
重庆新鲁班工程监理有限责任公司
一、人防标志解读 二、什么是人民防空？ 三、防空警报介绍 四、防护知识
一、人防标志解读
此图片为中国人民防空 标志，该标志由文字和图案 两部分构成，其基本含义是 中国人民防空 。
“ CCAD”是中国 人民防空的英文缩写： Chinese civil air defence。
给水管和排水管穿过人防工程围护结构时，应 在其内侧加装公称压力不小于1Mpa、阀心为不 锈钢或铜质的闸阀。给水管穿两个防护单元之间 的分隔墙时，应在其两侧加装公称压力不小于 1Mpa、阀心为不锈钢或铜质的闸阀，闸阀距墙 不宜大于200毫米，且应有明显的启闭标志
管线穿越非人防区、防护单元隔墙采用 镀锌钢管、金属线盒进行转换。
国际民防组
织
国际民防组织设在瑞士日内瓦，1931年成立，
我国政府于1992年加入该组织，并任执行理
事会成员。1998年10月在北京召开了第13届
国际民防组织大会。
二、什么是人民防空？
人民防空，简称人防。它是国家根据国 防的需要，动员和组织人民采取各种防护措 施，防范和减轻空袭危害，保存战争潜力的 综合性活动。其根本的目的是保护人民生命 财产安全，保障社会主义现代化建设顺利进 行。
套管安装完成后、采用斜向(菱形)钢筋 加强。
封堵框（采用Lx100x100x10角钢制作、 双面封堵、并预留螺栓孔）
预留预埋套管的现场安装图解
预留预埋套管的现场安装图解加工要求：Ø定点加工制作：机械切割、去除毛刺、除锈并内壁防腐；Ø防水套管的翼环应双面满焊，且焊缝饱满、平整、光滑、无夹渣、无气泡、无裂纹等现象，并及时清除焊渣；Ø套管内采用软性物填充严密，端部用封口胶带封闭保护。
套管定位：Ø套管定位应准确（含标高和平面定位）；Ø长距离管道连续穿梁（墙）时需弹线（或采用激光投线仪）控制管道中心线；Ø排水管道连续穿墙（梁）套管需考虑管道找坡因素确定标高;Ø不得破坏其他工种的成品，不得私自切断钢筋；Ø在混凝土浇筑过程中必须有安装人员旁站守护以防止预埋套管移位。
套管定位准确，封堵可靠；管模拆除时间把握恰当，确保拆除后成型较好。
套管长度：Ø穿内墙（梁）套管长度同墙（梁）厚；穿越外墙时需平内外侧装饰面（装饰阶段采用UPVC管段来延长调节配合抹灰、保温、饰面收口）；穿楼板套管下口平板底，上口高出建筑完成面20mm（用水房间需高出建筑完成面50mm）；Ø穿地下室挡土墙：套管长度应考虑防结露保温板和防水保护墙的厚度。
套管长度=墙厚+防结露苯板（如有）+保护墙。
Ø穿地下室顶板：套管长度=顶板厚+刚性防水保护层厚度；Ø 穿屋面和露台：套管长度应考虑防水保护层、保温层、找坡回填层、刚性层等因素，长度应高出完成面250 mm，以便于防水肩施工；Ø穿下沉卫生间：套管长度应考虑回填层因素，套管应高出卫生间楼层装饰完成面50mm。
Ø（备注：以上情况套管与室内侧墙面、板顶平，套管加工时需注意止水翼环应位于板中位置。
）普通穿内墙（梁）套管长度同墙（梁）厚地下室顶板防水保护层施工完成后套管状况（穿地下室顶板套管长度应考虑顶板防水保护层厚度）穿屋面(含斜屋面)、露台防水套管长度应考虑高出建筑完成面250mm，便于防水肩施工。
地下室外墙套管考虑防水保护层厚度，便于防水施工收口及后期管道安装。
人防安装预留预埋施工方案
一、项目概述本项目为某地区人防工程，主要包括地下室、防护密闭区、通风系统、给排水系统、电气系统等。
为确保人防工程的施工质量和安全，特制定本预留预埋施工方案。
二、施工准备1. 施工图纸：熟悉人防工程施工图纸，了解各系统的预留预埋要求。
2. 材料设备：准备好施工所需的各类材料、设备，如套管、预埋件、电线导管、电缆等。
3. 人员组织：成立施工队伍，明确各工种人员职责。
4. 施工现场：确保施工现场安全、整洁，满足施工要求。
三、施工方法1. 预留预埋施工流程：（1）根据施工图纸，确定预留预埋位置、尺寸、数量等。
（2）在土建施工过程中，根据预留预埋要求，提前进行预埋。
（3）安装套管、预埋件等。
（4）检查预留预埋质量，确保符合要求。
2. 各系统预留预埋施工要点：（1）给排水系统：1）外墙、水池刚性防水套管与柔性防水套管：采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定。
2）人防区穿防护墙密闭套管与防护密闭套管：采用镀锌钢管，管径根据实际情况确定。
3）人防防爆地漏及其管道安装：按照07FS02（人防水）规定进行安装。
（2）电气系统：1）强弱电电线导管、接线盒、开关盒预留预埋：电线导管主要为镀锌钢管，有少部分PVC管。
2）人防防护密闭套管及预留通信、采样检测管等：采用镀锌钢管，管径根据实际情况确定。
3）防雷接地焊接施工及接地点、等电位点、测试点预留：按照相关规范进行施工。
（3）通风系统：1）预留穿剪力墙孔洞：按照施工图纸要求预留孔洞。
2）人防预留套管及口部穿防护墙风管制作安装：采用镀锌钢管，管径根据实际情况确定。
四、质量控制1. 材料质量：确保所用材料符合国家相关标准和规范。
2. 施工质量：严格按照施工图纸和规范要求进行施工，确保预留预埋质量。
3. 工程验收：预留预埋完成后，进行质量检查和验收，确保符合要求。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 施工过程中，注意防止交叉作业，确保施工安全。
人防桥架密闭处理规范
人防桥架密闭处理规范
1、现场核对预留孔洞的轴线位置、标高，预留孔洞位置必须与图纸位置相符，并用油漆在模板上标出位置。
2、各种预留孔洞在与结构钢筋有矛盾时，不得私自断筋，必须与土建有关人员进行协商，办好手续后方可断筋，并由土建进行补强处理。
3、楼板上的孔洞预留采用焊接钢管加工成模具，重复利用。
加工原则为：模具管比穿越管大两个型号的焊接钢管加工。
4、人防套管预埋在套管周围要焊密闭环，密闭环为钢板厚度大于3mm，套管出人防墙大于5公分。
5、按规范规定不应有穿墙套管，应先问一下设计院，核实清楚后再定，应直接桥架过墙，然后用防火胶泥封堵就行了。
6、人防围护结构中的密闭墙与临空墙是严禁随意开孔的。
如果该桥架中的线缆为平时使用战时可拆除的，那么可以走临战封堵框或直接从人防门中穿过，临战拆除。
如果属于战时要使用的线缆，那就必须走门框墙上的电气预留管了。
人防工程机电安装施工要点
人防工程机电安装施工要点一、人防区预留预埋一般要求1、人防预留预埋的内容：人防区内各专业的预留预埋线管和套管。
2、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均在平时预埋几根备用管，管径为65mm，管壁厚度不小于2.5mm的热镀锌钢管。
3、各种穿越外墙、临空墙、防护密闭隔墙和密闭隔墙的电缆管线作好预埋，预留备用管，并作好防护密闭或密闭处理。
4、由地下室配电房各引一路低压电缆至各人防区配电箱，相邻地块战时区域电站引来的人防电源作为战时备用电源。
战时电源临战时需在3天转换时限内完成调试，平时做好电源回路的预埋管工作。
5、各种设备安装的预留孔洞。
二、人防施工注意事项1、所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道均需预留防护密闭套管，防护套管做法参照图集07FS02（人防水），重力排水不得穿越人防区隔墙及顶板。
2、人防防爆地漏安装应符合07FS02（人防水）规定。
防爆地漏安装需要注意建筑后浇层厚度，控制好地漏安装标高，安装完毕后地漏盖需取下另行存放，地漏内采用编织袋内装锯木屑填塞饱满密实，以防堵塞。
待建筑地面完成后再安装地漏盖。
3、人防区暗装电气管路均采用壁厚不小于2.5mm的热镀锌钢管，穿过人防隔墙及顶板的电气管线，需按照05SFD10（人防电）规定做防护密闭处理，明配管需预留穿人防隔墙及顶板的密闭套管，密闭套管做法详05SFD10（人防电）。
并需注意战时如信号管、检测管等穿防护墙的备用预留管。
4、人防区战时安装的风管穿防护墙处需随结构施工预留符合密闭要求的预留管，预留管尺寸、坐标、标高均需核对各专业图纸做综合排布，以免造成各专业间管线冲突，人防通风各种预留管道均需符合人防规范要求。
三、各种穿防护墙密闭做法1、电气钢管采用钢板密闭肋,厚3~4mm，钢板密闭肋应与结构钢筋焊牢。
2、电气刚性阻燃塑料管采用相同质材塑料板制作密闭肋,板厚>5mm。
3、通风管钢管厚度应不小于3mm，密闭肋厚5～6mm，出墙面长度应为100mm。
预留预埋施工原则
预留预埋施工原则一、预留预埋施工原则预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程.风管、桥架、母线、管道等穿过防火隔断、墙壁、楼板以及管道暗敷在墙体内时，应配合建筑、结构工程预留孔洞、槽及预埋套管，避免在结构施工完成后在结构、砌体上开凿、打洞。
在施工过程中要确保三查制度（预留预埋件安装完成还未浇筑混凝土前的通查,浇筑混凝土过程中的巡查和拆除模板后的复查)的严格执行，杜绝预埋件和套管等的遗漏、堵塞和移位等现象发生.预留预埋的准确定位是保证后续机电施工准确性和结构完整性的重要保障。
本工程功能多，系统复杂,管线交叉多。
要求积极配合土建，及时准确进行预埋、预留，以保证工程质量和工程进度。
二、预留预埋工序和机电总包管理协调流程三、预留预埋施工准备1、技术准备:审核各专业安装图纸是否符合现场作业条件,有无尺寸标注失误。
管件的预制和预埋及洞口的预留应符合图纸设计要求、国家规范以及技术文件的规定为准.对于图纸上没有详细标注的地方，查找有关技术资料，做到参数明确，并结合土建图纸，对各专业的管线进行综合布置以确定每个预留洞、预埋件的标高、平面位置、尺寸.并将预留洞口绘制在图纸上,进而形成预留预埋图。
预埋件以图纸和有关技术资料为依据，绘制出加工大样图，并进一步核定尺寸、位置,作详细标注。
明确具体施工时间，预埋件在预埋前制作完成。
明确土建构筑施工工序,保证预埋件成品及时到位。
加强与建设单位、监理单位、咨询顾问单位及结构施工单位的协作配合,一些预埋件成品可提前报建设、监理、咨询顾问单位检验。
2、材料、机具准备机电预埋工程所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等；预留孔洞所需的材料:方木、板木、铁钉、各种尺寸的钢管等；主要机具：电焊机、切割机、卷圆机、手工锯、铁锤等。
根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确保施工机具按型号及时到场，提前检查各种机具的机械性能。
地下室人防预留预埋施工要点及控制点
三、施工准备阶段的质量预控1、开工前，熟悉图纸，参与设计交底，了解工程特点以及关键部位（特别是有防护密闭要求的部分）的质量要求。
2、电气安装工程所需材料、器件与设备的认定。
工程所需材料、器件与设备应由监理进行质量认定。
对不符合质量要求的材料、器件与设备等应及时要求生产或供应商退换。
3、施工前，应重点检查配线所采用的导线型号、规格，是否符合设计规定，不同敷设方式导线线芯的最小截面应符合施工规范的规定，截面过小易造成隐患。
电缆和导线的芯线应采用铜芯线。
4、施工前做好图纸会审和技术交底。
@四、预留预埋过程中施工要点及质量控制点1、防雷接地系统（1）施工要点：1.具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻测试仪表经检定合格，使用时在检定的有效期限之内；机具运行正常，定期检查符合要求；原材料有出厂合格证、检测报告，并报送监理及建设单位审阅。
2.工作接地及弱电接地接地电阻小于1欧姆。
3.防护密闭门引上点用40*4热镀锌扁钢与底板钢筋焊接。
如下图：4.人防配电箱接地引上线,-40x4热镀锌扁钢直接引上与配电箱连接。
5.设备房保护接地用，由接地网引上-40x4热镀锌扁钢至距地处预埋镀锌钢板焊接。
6.柴油发电机房保护接地用，由接地网引上-40x4热镀锌扁钢至距地处预埋镀锌钢板焊接。
7.金属管道等接地用，由接地网引上-40x4热镀锌扁钢至距地处预埋镀锌钢板焊接。
8.电站燃油设施防静电接地用，由接地网引上-40x4热镀锌扁钢至距地处预埋镀锌钢板焊接。
9.施工完成后及时做好自检工作，自检合格后报主管工长进行复检，同时进行接地电阻测试，确认符合设计要求及施工规范规定后，备齐隐蔽工程验收记录、防雷引下线及接地装置安装检验批验收记录、建筑物防雷接地电阻测试记录报监理、建设单位进行正式验收，（）接地装置安装工程质量控制点：①施工前，检查接地体中采用的热镀锌扁钢、圆钢的尺寸必须符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属铝板吊顶施工工艺
第二部分：平时
1、电气：主要是桥架穿单元隔墙、线管穿外墙或者临空墙的套管预留 预埋。
2、给排水：压力排水、消防、喷淋主管穿单元隔墙金和属临铝空板墙吊、顶外施墙工等工艺 套管预留预埋。
3、平时通风
金属铝板吊顶施工工艺
平时通风风管不得穿越人防临空墙、单元隔 墙。当平时风管进入密闭隔墙时，应在墙体 内按规定埋设预埋件，且必须有平战转换措 施（拆除、封堵）
n
3、管径大小
n
4、长度
n
5、做法（套丝、焊口、除锈、刷防腐
1、气密测量管（07FK02-60), 金属铝板吊顶施工工艺
n 出墙5cm，两端套丝、封堵
金属铝板吊顶施工工艺
ቤተ መጻሕፍቲ ባይዱ
2、压差测量管（07FK02-58) 金属铝板吊顶施工工艺 出墙5cm，两端套丝、封堵
金属铝板吊顶施工工艺
3、穿墙通风管(07FK02-48) 金属铝板吊顶施工工艺 n 应采用2-3mm后的钢板焊接成型
金属铝板吊顶施工工艺
n 战时通道密闭门上预留6根 n DN50穿线管
金属铝板吊顶施工工艺
2、防爆波电缆井预留线管 金属铝板吊顶施工工艺
n 室外进线应设置防爆波电缆井，防爆波电缆井宜设置在紧靠外墙外 侧。除留设计需要的穿墙管数量外，还应留4－6根备用管，以备扩展
3、人防门、门框接地 金属铝板吊顶施工工艺
n 注：套管可出墙10cm， n 也可与墙平齐做密闭肋
第一种做法：与墙平齐做密闭肋金属铝板吊顶施工工艺
第二种做法：出墙10cm 金属铝板吊顶施工工艺
金属铝板吊顶施工工艺
三、人防给排水预留
n 1、防爆地漏 n 2、管道穿密闭墙
金属铝板吊顶施工工艺
1、防爆地漏
金属铝板吊顶施工工艺
n 资料（合格证、检验报告）
n 低于建筑成活面5-10mm，排水管为镀锌钢 管，丝接
金属铝板吊顶施工工艺
2、管道穿密闭隔墙处理 金属铝板吊顶施工工艺 第一种：管道穿防护单元密闭隔墙
防护区内加阀门
金属铝板吊顶施工工艺 第二种：管道穿防护单元密闭隔墙
两端都加阀门
第三种：管道穿外墙 防护区内侧加阀门
金属铝板吊顶施工工艺
3、战时给排水密闭墙预留套管金属铝板吊顶施工工艺
金属铝板吊顶施工工艺
4、暗敷线管密闭处理 金属铝板吊顶施工工艺
金属铝板吊顶施工工艺
5、防爆按钮（主要口部门旁必须设金置属）铝板吊顶施工工艺
金属铝板吊顶施工工艺
二、人防通风预留
n 1、密闭通道的气密测量管 n 2、压差测量管 n 3、穿墙通风管
金属铝板吊顶施工工艺
n 注意：1、数量
n
2、位置、标高
第一部分：战时 金属铝板吊顶施工工艺
一、人防电气预留
n 1、人防门上预留套管 n 2、防爆波电缆井预留线管 n 3、人防门、门框接地 n 4、暗敷线管密闭处理 n 5、防爆按钮
1、人防门上预留套管 金属铝板吊顶施工工艺
n 注：出入口、连通口防护密闭门、密闭门门框墙上均应预埋4－6根备 用管，管径50－80mm，管壁厚度不小于2.5mm，管材采用热镀锌钢 管，并作防护密闭处理
一般设计人防防护单元和防火单元是重叠的 ，所以平时风管一般不会穿越人防密闭墙
金属铝板吊顶施工工艺
注意：套管与翼环验满焊，套管内外侧除锈，内测刷防锈漆两道，模板拆除后，外露的
套管要刷防锈漆保护。
金属铝板吊顶施工工艺
n
谢谢大家！
金属铝板吊顶施工工艺
人防预留预埋
现场检查实用技术
质监中心 2019年6月
金属铝板吊顶施工工艺
n 人防预留预埋涉及到战时和平时给排水、通风 、电气。
n 要结合平时、战时图纸、结构图纸一块看 。
n 认真分析每一道外墙、临空墙、单元隔墙，仔细研 究每一个战时功能房间（主要是密闭通道 、滤毒室、战时机房、柴油发电站等）， 不要遗漏任何一个套管。
