门禁控制器操作说明书目录第一章产品简介 (1)第二章功能参数 (1)第三章门禁控制器图文介绍 (3)3.1 RS485联网单门门禁控制器 (3)3.2 TCP/IP网络单门门禁控制器 (5)3.3 RS485联网双门门禁控制器 (7)3.4 TCP/IP网络双门门禁控制器 (9)3.5 RS485联网四门门禁控制器 (11)3.6 TCP/IP网络四门门禁控制器 (13)第四章门禁系统的网络结构图 (15)第五章门禁设备的安装 (15)5.1 施工布线 (16)5.2 门禁控制器的安装 (16)5.3 读卡器的安装与连接 (17)5.4 电锁及锁电源的安装与连接 (17)5.5 出门按钮的安装与连接 (17)第六章门禁系统的调试 (18)6.1 门禁软件的安装 (18)6.2 调试网络通讯 (18)6.3 调试门禁控制单元 (19)6.4 用户注册（发卡授权）流程 (19)第七章门禁系统调试中的常见问题 (20)第八章维护常识 (21)第九章服务承诺 (22)第一章产品简介门禁系统采用基于32位嵌入式ARM7处理器，技术领先，运行快，质量好，性能优，功能全，大容量。
支持TCP/IP网络和RS485联网通信，质量非常稳定，全部采用光电技术，输入输出光电隔离，防止烧板，防止外围干扰，联线更远。
支持所有Wiegand格式读卡器，连线距离可达500米。
多种功能随你选，特殊功能可定做，提供ODM服务，提供二次开发包。
智能门禁管理系统，由门禁管理中心和N个门禁控制单元组成，每个门禁控制单元包括：门禁控制器、前端感应设备、电子门锁、出门按钮，以及门磁、红外感应、报警等。
支持C/S软件架构，系统除了门禁的基本功能外，协议扩展灵活，具有保安，监控功能，广泛应用于智能门禁、电子监控、保安及数据采集等应用系统。
附送光盘内容：门禁管理软件及操作说明书，安装与调试规范说明书，门禁控制器说明书等。
第二章功能参数用户数量：2.5万用户存储记录数：5万条通讯方式●RS485联网通讯和TCP/IP网络通讯两种方式多种开门方式●刷卡开门●刷卡+ 用户密码开门，用密码读卡器●ID号+ 密码开门，即取用户标识的后四位数字+ 四位用户密码，共八位密码开门●远程开门，通过门禁管理中心的软件开门●多卡认证开门，可设定最多2---8个用户一起参与联动开门消防联动●当探测到火警信号时，所有门自动打开防遣返●重要区域必须遵循一进一出限制，可支持单门防遣返，多门防遣返，一进多出防遣返用户时段●节假日40天（每个门户）●工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段●星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段设置用户时段●受星期时段控制●受工作日时段控制●特权控制（不受任何时间限制）门常开、门常闭及门磁、红外监控时段●设置不同时段的门常开●设置不同时段的门常闭●设置不同时段的红外线监控●设置不同时段的门磁监控技术参数●RS485联网单门控制器接线示意图第三章门禁控制器图文介绍3.1 RS485联网单门门禁控制器接口配置有：二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●RS485联网单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示灯（快闪）主板尺寸：170mm×115mm×1.6mm●RS485联网单门控制器接线端子的定义●TCP/IP网络单门控制器接线示意图3.2 TCP/IP网络单门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，一进一出二个读卡器，一个出门按钮，一个门磁，一个红外，一个消防联动，一个电锁继电器，一个报警继电器●TCP/IP网络单门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：170mm×115mm×1.6mm●TCP/IP网络单门控制器接线端子的定义3.3 RS485联网双门门禁控制器接口配置有：二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●RS485联网双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网双门控制器接线端子的定义3.4 TCP/IP网络双门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，二进二出四个读卡器，二个出门按钮，二个门磁，一个消防联动，二个电锁继电器，二个报警继电器●TCP/IP网络双门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络双门控制器接线端子的定义3.5 RS485联网四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●RS485联网四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●RS485联网四门控制器接线端子的定义3.6 TCP/IP网络四门门禁控制器接口配置有：一个TCP/IP通讯，二个RS485通讯，四个进门读卡器，四个出门按钮，一个消防联动，四个电锁继电器●TCP/IP网络四门控制器的产品外观指示灯说明：POWER（红灯）：电源指示灯（常亮）LED_RUN（绿灯）：正常运行指示灯（慢闪）LED_485（黄灯）：正常通讯指示（快闪）主板尺寸：195mm×125mm×1.6mm●TCP/IP网络四门控制器接线端子的定义第四章门禁系统的网络结构图4.1 RS485联网通讯结构图备注：RS485方式最多支持255个控制器，采取“手牵手式”的总线结构，坚决杜绝星型连接和分叉连接，使用0.5平方毫米以上的4芯双绞屏蔽网线。
门禁控制器使用手册

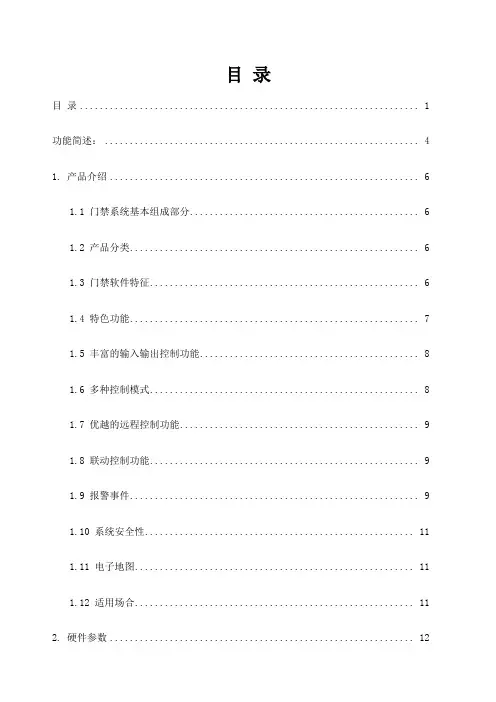

目录目录 (1)功能简述： (4)1. 产品介绍 (6)1.1 门禁系统基本组成部分 (6)1.2 产品分类 (6)1.3 门禁软件特征 (6)1.4 特色功能 (7)1.5 丰富的输入输出控制功能 (8)1.6 多种控制模式 (8)1.7 优越的远程控制功能 (9)1.8 联动控制功能 (9)1.9 报警事件 (9)1.10 系统安全性 (11)1.11 电子地图 (11)1.12 适用场合 (11)2. 硬件参数 (12)3. 门禁控制器接线 (13)3.1 TCP/IP通讯方式门禁控制器接线示意图 (13)3.2 RS485通讯方式门禁控制器接线示意图 (14)3.3 接线示意图补充说明 (14)4. 门禁控制器联网示意图 (17)4.1 485通讯控制器联网示意图 (17)4.2 TCP/IP通讯控制器联网示意图 (17)5. 工程规范图 (19)6. 布线要求 (19)7. 安装注意事项 (19)8. 门禁系统的使用 (19)8.1 安装设置流程图 (19)8.2 具体安装步骤及说明 (19)8.3 扩展部分设置 (23)9. 常见问题 (23)附录一： (25)非接触式感应卡读卡器 (25)附录二：............................................................. 封面3门禁与DVS联动拍照................................................... 封面3前言欢迎您选用我公司门禁机，为了您正确、方便、快捷地使用本产品，同时更详细的了解本产品的功能，请您在使用本产品前认真阅读此说明书。
功能简述：外观设计时尚优美，设备可与墙面设计装潢完美结合，更符合实际用户的需求。
真正网络版门禁，整套系统只需安装一个数据库，管理端无须安装数据库。
按星期、按任意天数和按月排列的时段规律，彻底解决人员轮班，三班倒等问题。
如何在智能电视上连接和使用智能门禁系统
如何在智能电视上连接和使用智能门禁系统智能科技的迅速发展使得我们的生活愈发便捷和智能化。
智能电视作为现代家庭娱乐的中心，不仅可以观看各种精彩的节目和电影，还能与其他智能设备进行连接，实现更多的功能。
其中，连接和使用智能门禁系统是智能电视的一项重要功能。
本文将介绍如何在智能电视上连接和使用智能门禁系统，以帮助读者更好地使用智能科技。
一、智能门禁系统的基本概念和功能智能门禁系统是一种基于现代科技的门禁管理系统，它通过使用智能卡、蓝牙、指纹等技术，实现对门禁设备的远程控制和监控。
智能门禁系统具有以下基本功能：1. 门禁验证：只有具有合法身份的人员可以通过门禁系统进入指定区域，提高安全性和管理效率。
2. 记录管理：智能门禁系统可以准确记录人员的出入时间和身份信息，方便管理者进行统计和查询。
3. 远程监控：通过智能手机、电脑等设备，可以对门禁系统进行远程监控和操作，实时获取门禁信息。
二、连接智能门禁系统的前提条件在智能电视上连接并使用智能门禁系统之前，需要满足以下几个前提条件：1. 确保智能门禁系统已经安装：在使用智能电视连接智能门禁系统之前，确保家中已经安装了智能门禁系统，并且系统已经正常运行。
2. 智能门禁系统支持网络连接：智能门禁系统需要支持网络连接，可以通过有线或无线方式与家庭网络进行连接。
3. 智能电视支持门禁应用或功能：在购买智能电视时，需要确保其支持门禁应用或功能，以便和智能门禁系统进行连接和操作。
三、连接智能门禁系统的步骤接下来，将介绍连接智能门禁系统的具体步骤：1. 打开智能电视：按下智能电视的电源按钮，确保电视正常开机。
2. 进入设置菜单：使用遥控器将光标移动至屏幕的设置选项，并点击确定键进入设置菜单。
3. 连接到家庭网络：在设置菜单中，找到网络选项，并选择连接到家庭网络。
根据提示，输入正确的Wi-Fi密码，连接到家庭网络。
4. 下载门禁应用：在智能电视的应用商店或应用市场中，搜索并下载适用于智能门禁系统的应用。
视频抓拍手册.-门禁控制器

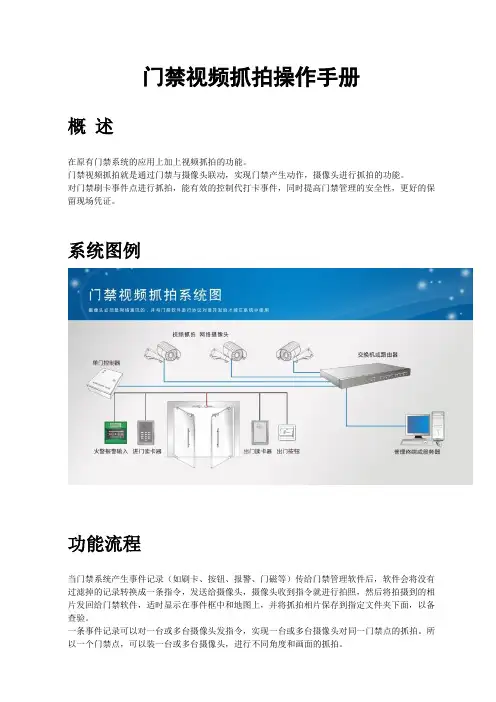

门禁视频抓拍操作手册概述在原有门禁系统的应用上加上视频抓拍的功能。
