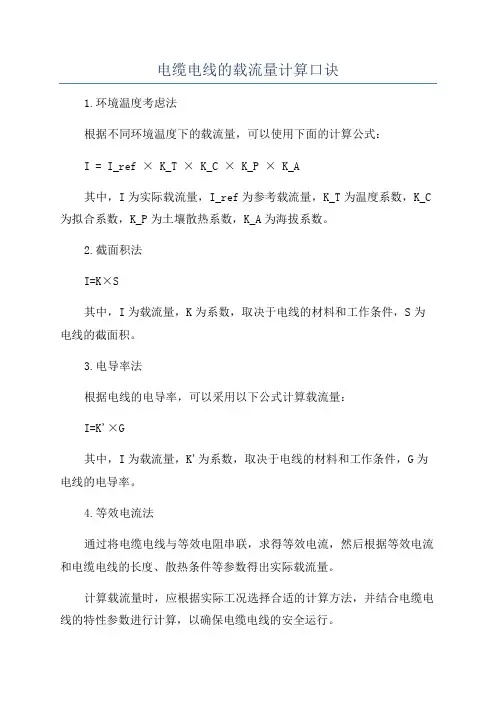

电缆载流量计算公式

下面这是一条最简单的，JIS标准，所以是125平方。

单芯耐温电缆:125平方参数

导体直径:13.5 绝缘厚度:2.0 绝缘外径:17.2 护套厚度:1.25 电缆外径:19.7 导体电阻:0.146

1.導體交流電阻: R=R’(1+Y

S+Y

P )

1.1 最高工作溫度下導體直流電阻R’=R

0*[1+ a

20

(θ-20)]

a

20

=0.00393

=0.146*[1+ 0.00393*(90-20)]

=0.1862 OHM/KM

=0.0001862 OHM/M

1.2集膚效應因數：

Xs2=8πf ×10-7Ks/R’ Ks=1

=8*3.1416*50*10-7/0.0001862

=0.674886

Xs4=0.455471

Ys=Xs4/(192+0.8Xs4)=0.455471/(192+0.8*0.455471)=0.0023678

*软件计算结果为:0.0023687 因软件计算中为计算到结果才进行一定位数的舍取,计算过程中都是按能计算的最大位数,所以更精确.而手工计算中间过程也只能取有限的小数位数,所以有一些较小的差异.(下同)

1.3三芯或三根單芯電纜佈設的鄰近效應因數：

Y P =X

P

4×（d

C

/s）2×{0.312×（d

C

/s）2+ 1.18/[Xp4/(192+0.8X

p

4) ]}/(192+0.8X

P

4)

X

P

2=8πf×10-7K

P

/R’ =0.674886 (如上) K

P

=1 不乾燥浸漬緊壓及非緊壓絞

合導體K P均為1.0

X

P

4=0.455471

（d C/s）2=(13.5/39.4)2=0.117402

Y P =X

P

4×（d

C

/s）2×{0.312×（d C/s）2 + 1.18/{[Xp4/(192+0.8X p4) ]+0.27}}

/(192+0.8X

P

4)

=0.05347321×[0.035787+1.18/(0.0023678+0.27)]/192.36438 =0.001419

*软件计算结果为:0.001215

1.4 非钢管中导体90度交流电阻:

R=R’(1+Y

S+Y

P

)= 0.0001862*(1+0.0023678+0.001419)=0.0001868

OHM/M=0.1868 ohm/km

1.5 钢管中导体90度交流电阻:

R=R’[1+1.5(Y

S+Y

P

)]= 0.0001862*[1+1.5*(0.0023678+0.001419)] =0.0001873 OHM/M=0.1873 ohm/km

2.电缆本体热阻2.1 绝缘热阻:

单芯电缆: T

1=ρ

T

* ln (1+2t

1

/d

c

) / (2π) ρT=3.5 t1=2.0

dc=13.5

=3.5*ln(1+2*2/13.5)/6.28319=0.144559 2.2 外被热阻:

T 3=ρ

T

* ln (1+2t

3

/D’a) / (2π) ρT=5.0 t3=1.25 D’a =17.2

=[5*ln(1+2*1.25/17.2)]/6.283185=0.107994 2.3 电缆槽布设外部热阻: S=2D

不受日光直接照射時的外部熱阻計算

T 4=1/ [π*De*h*(△θ

S

)1/4]

h：散熱係數 h=Z/De g +E De单位为米

当单根电缆以S=2D即平面间距排列时,Z,EG的参数分别为: 0.21 3.94 0.60

h=Z/De g +E

h=0.21/(0.0197)0.6+3.94=0.21/0.0947719+3.94=6.15585

T 4=1/ [π*De*h*(△θ

S

)1/4]

=1/[3.141593*0.0197*6.15585*(△θ

S )1/4 ](△θ

S

)1/4=2.52

=1/[0.38098175*(△θ

S

)1/4]=1.041585

注:因(△θ

S

)1/4无法进行手动计算,由计算机编程迭代算出.

2.4 土壤中布设外部热阻: S=2D

按马国栋先生<<电线电缆载流量>>中P86页之2 <水平排列且损耗大致相等的三根电缆>热阻计算:

T4=Pt*{ln[u+(u2-1)1/2 ]+ln[1+(2L/S1)2]}/(2π)

Pt即土壤热阻系数1.0

u=2L/D=2000/19.7=101.5228 L埋地深度:1000 D :电缆外径:19.7

s1相邻电缆间轴心距离 2*19.7=39.4 mm]

T4=1.0{ln[(101.5228+(101.52282-1)1/2)+ln[1+(2000/39.4)2]]/6.283185 =(5.313406+7.85466)/6.283185=2.095763

2.5 钢管中布设外部热阻:

T4=T’4+T’’4+T’’’4

2.5.1 电缆表面和管道内表面之间的空气热阻:

T’4=U/[1+0.1(V+Yθ

m

)*De]

θm：電纜與管道之間的介質平均溫度請確認：θm：建議XLPE電纜取30

℃（即假定電纜護套溫度為60℃，管道溫度為30℃）；PE耐火電纜取 15℃（即

假定電纜護套溫度為45℃，管道溫度為30℃）

U,V,Y取值为:5.2 1.4 0.011 θ

m

=30 De=19.7

T’4=5.2/[1+0.1(1.4+0.011*30)*19.7]=1.179647

2.5.2 钢管本体热阻忽略

2.5.3 管道外部热阻:( 钢管及PVC管)

按<<电线电缆手册>>中P343页中的镜象法:

T’’’4=PT4*ln(4*L*Fe/Dg) Dg=为管道外径 PT4=1.0 L=1000 (埋地深度)
