电解电容漏电流测试仪操作规程示范文本
电解电容漏电流测试仪操作规程
电解电容漏电流测试仪操作规程（ISO9001-2015）1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。
2.范围：本作业指导书适用该仪器的使用操作。
3.职责：工艺组：负责仪器定期校验。
实验室：负责仪器设备保养，作业指导书编写。
使用者：按照作业指导书使用仪器。
4.作业内容：# 名称用途编号名称用途1 接地柱与机箱外壳相连，用于接地．8 锁定键仪器将显示转入测试状态时的漏电流值2 显示屏I 显示被测电容的漏电流和充电时间9 自动键仪器将等待充电、充电测试、放电，四个状态自动完成．3 测试端接被测电容与夹具．10 状态键自动无效时，用户可选择停留在上述四个状态中的一个状态4 显示屏V 显示加在被测电容两端的测试电压11 清零键清除电容漏电流外一切杂散漏电流5 开关启动与关闭仪器12 讯响键即左灯点亮时若被测电容漏电流大于设置电流时，讯响器鸣叫．6 PASS指示灯当被测电容的漏电流小于设置电流时该窗口点亮13 电流预置设定漏电流范围值7 电压调节旋钮调节被测电容两端的测试电压14 充放电设置被测电容器的充电时间与放电时间设置4.2.仪器参数4.2.1.测试电压：0-500V一档连续可调．显示方式：数字显示，误差±1%±2个字．4.2.2.漏电流测试范围：三档自动切换．0.01µA-3µA、3µA-3mA、3mA-30mA4.2.3.最大充电电流≥200mA4.2.4.最大测试电流≥30mA4.2.5.充电时间：范围0–99S，精度±2%4.2.6.放电时间：范围0–9S，精度±2%4.2.7.超限指示误差：±3%4.3.操作步骤4.3.1.将仪器的电源线与220V交流电接通．4.3.2.接通电源接入测试夹具，调节测试电压．通过电压调节旋钮将电压调至所需电压值．4.3.3.选择合适的漏电流值，根据产品的要求，通过电流预置的BCD拨盘将漏电流设定值输入仪器，仪器将自动选择合适的量程．例如：3mA即：3mA=3×106nA=30×105nA,将拨盘设置为305．4.3.4.选择充放电时间，根据电容量大小将充电时间放电时间置于适当的值上，充电的设置是通过左边二位BCD拨盘设置的，例：设置68秒的充电时间，将左边一位拨盘按至6，中间一位拨盘按至8，右边一位拨盘是设置放电时间．4.3.5.设置讯响开关于有效或无效状态.无效时左边状态灯灭，此时仅切断报警声，并不切断报警指示灯．4.3.6.选择自动测试状态4.3.7.将电容插入夹具（注意电容+、-极性）此时仪器“嘀”的一声进入充电定时状态（充电状态灯被点亮）.如果没有声音，说明仪器没有检测到电容，应将电容取下放电，再重复插入夹具．4.3.8.充电定时结束后，仪器自动进入测试状态，（测试状态灯被点亮），并锁定显示第一次采集的漏电流数据.等待几秒种后，仪器自动转入放电状态，当放电结束后，仪器转入等待充电状态．4.3.9.在测量过程中若电容的漏电流大于设定的漏电流值时仪器将发出报警声，若漏电流小于设定的漏电流值时，仪器的合格灯点亮．4.3.10.如果连续测量同一标称的电容，当仪器进入放电结束前，取下所测试的电容，仪器转入等待充电状态，再插入需测试的电容，此时进入下一次循环测试过程．4.3.11.选择非自动测试状态4.3.12.按一下自动测试键，使左边自动状态指示灯息灭，仪器进入非自动测试状态．4.3.13.当仪器在等待充电状态时，插入被测电容，仪器进入充电状态，充电结束，自动转入测试状态。
电解电容漏电流测试仪操作规程
行业资料：________ 电解电容漏电流测试仪操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页电解电容漏电流测试仪操作规程一、测试前注意事项在接通电源线前应关掉电源开关，并将调压旋钮逆时针方向调至最低端。
如果220V电源的地线接地性能不良，应将仪器前面板的接地柱妥善接地。
二、操作步骤1.接通电源，调节测试电压。
通过电压调节旋钮将电压调至所需电压。
2.选择合适的漏电流值，根据产品的要求，通过电流预置的BCD拨盘将漏电流设定值输入仪器，仪器将自动选择合适的量程。
3.选择充放电时间，根据电容量大小将充电时间放电时间置于适当的值上，通过二位BCD拨盘设置。
4.开机后充电状态灯闪烁，是等待充电的标志，当仪器选择自动测试状态（即自动开关左边的状态灯被点亮）此时接上电容（注意电容极性不可接反）,仪器将自动转入充电状态。
充电结束后，自动转入测试状态。
显示第一次的漏电流采样数据，仪器自动设置锁定有效，2秒钟后自动转入放电状态，放电定时结束后，仪器自动转入等待充电状态。
自动测试一个循环结束。
5.如果仪器处于非自动状态，锁定处于有效状态。
在等待充电时，接上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，其显示的是测试状态第一次采样的漏电流数据，并一直处于测试状态。
6.如果仪器处于非自动状态，锁定处于无效时，在等待充电时，接第 2 页共 7 页上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，仪器将循环采集漏电流数据并显示出来。
三、保养维护1.严禁将带电的电容接入仪器，以防损坏电流检测部份。
2.仪器在使用过程中，应定期对工作特性进行检验和校准。
正常情况下，本仪器半年进行一次检定。
四、安全注意事项1.仪器在通电后主板上两只调整管（BU508A）上始终带有较高的电压或者仪器切断电源后，高压滤波电容器需3分钟以上才能将电荷放尽，只要电容上带电，调整管上也带电。
电解电容漏电流测试仪操作规程范文
电解电容漏电流测试仪操作规程范文操作规程范文（____字）第一章绪论1.1 目的和依据电解电容漏电流测试仪是用于测量电解电容器漏电流的仪器设备。
本操作规程旨在规范电解电容漏电流测试仪的使用和操作，确保测试结果的准确性和安全性。
本操作规程依据相关法律法规和标准制定，包括《中华人民共和国计量法》、《企业产品认证管理办法》等。
1.2 适用范围本操作规程适用于电解电容漏电流测试仪的操作和使用。
所有使用该设备进行测试的操作人员必须严格遵守本操作规程。
第二章设备概述2.1 设备描述电解电容漏电流测试仪主要由测试仪主机、夹子、电缆等部分组成。
主机包括显示屏和操作按钮，用于设置测试参数和显示测试结果。
2.2 技术要求2.2.1 测试范围：0-100mA2.2.2 测试精度：±5μA2.2.3 电源：AC220V±10%，50Hz2.2.4 工作温度：0-40℃2.2.5 相对湿度：不大于80%（25℃）2.2.6 外形尺寸：xxx2.2.7 重量：xxx第三章操作步骤3.1 准备工作3.1.1 将电解电容漏电流测试仪放置在干燥、通风良好的工作台上。
3.1.2 确保测试仪的电源插头已经插入电源插座，并接通电源。
3.1.3 检查测试仪的电缆和夹子是否完好，没有损坏和松动现象。
3.1.4 打开测试仪主机的开关，等待测试仪进入正常工作状态。
3.2 参数设置3.2.1 按照被测电解电容器的额定电压和容量，使用测试仪主机上的按钮设置相应的测试参数。
3.2.2 设置测试范围在被测电解电容器漏电流的预期范围内，以保证测试结果的准确性。
3.3 测试操作3.3.1 将夹子的两个夹口分别夹在电解电容器的两个电极上，确保夹紧并没有松动。
3.3.2 按下测试仪主机上的开始按钮，测试仪开始运行。
3.3.3 等待一段时间后，测试仪会自动停止，并显示测试结果。
3.3.4 记录测试结果，并按照需要进行后续处理。
3.4 结束操作3.4.1 按下测试仪主机上的关闭按钮，将测试仪关闭。
电解电容漏电流测试仪操作规程范文（二篇）
电解电容漏电流测试仪操作规程范文一、测试仪介绍电解电容漏电流测试仪是一种用于测量电解电容器的漏电流的仪器。
它采用先进的电子技术和高精度的测量装置，能够准确地测量电容器的漏电流，为电容器的使用提供参考依据。
二、操作准备1. 检查测试仪是否正常工作，查看各个部件是否完好。
2. 检查测试仪的电源是否正常接通，并确保其工作电压和电源负载适配。
3. 将测试仪与待测电容器连接，确保连接良好，并注意接线的正确性。
三、操作步骤1. 打开测试仪的电源开关，待其启动完成后，进入测试模式。
2. 在测试仪的显示屏中选择漏电流测试模式。
3. 输入待测电容器的基本信息，包括电容量、工作电压、压力等级等。
4. 根据测试要求输入测试参数，如测试时间、测试电压等。
5. 将待测电容器连接到测试仪上，并按照测试仪的提示进行正确接线。
6. 开始测试，测试仪将根据您输入的参数对电容器进行漏电流测试。
7. 待测试结束后，测试仪将给出测试结果，并显示在显示屏上。
8. 根据测试结果，您可以判断电容器的漏电流情况，并根据需要进行后续处理。
四、注意事项1. 在操作过程中，务必遵守安全规范，确保人身安全。
2. 要保持测试仪的工作环境干燥和清洁，防止灰尘和湿气进入仪器。
3. 在测试仪工作过程中，禁止随意更改测试参数和接线，以免引发错误测试结果。
4. 若发现测试仪有异常情况或测试结果不符合预期，及时停机检修，并联系专业人员处理。
5. 操作人员应熟悉电容器的基本知识，了解测试仪器的使用方法和操作规程。
6. 在操作结束后，及时关闭测试仪的电源开关，并拔掉电源线。
五、维护保养1. 在使用过程中，定期对测试仪进行清洁和检查，确保其正常工作和长久使用。
2. 若测试仪出现故障或需要更换配件，应及时联系厂家或维修人员进行检修。
不得擅自进行维修和改动。
3. 存放测试仪时，应放置在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和高温。
六、操作规程总结电解电容漏电流测试仪的操作规程是确保测试仪器正确运行和准确测试电容器漏电流的关键。

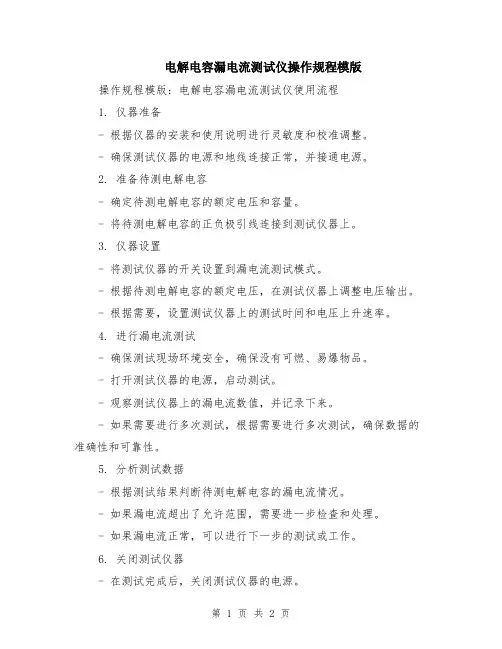

电解电容漏电流测试仪操作规程模版
电解电容漏电流测试仪操作规程模版操作规程模版：电解电容漏电流测试仪使用流程1. 仪器准备- 根据仪器的安装和使用说明进行灵敏度和校准调整。
- 确保测试仪器的电源和地线连接正常，并接通电源。
2. 准备待测电解电容- 确定待测电解电容的额定电压和容量。
- 将待测电解电容的正负极引线连接到测试仪器上。
3. 仪器设置- 将测试仪器的开关设置到漏电流测试模式。
- 根据待测电解电容的额定电压，在测试仪器上调整电压输出。
- 根据需要，设置测试仪器上的测试时间和电压上升速率。
4. 进行漏电流测试- 确保测试现场环境安全，确保没有可燃、易爆物品。
- 打开测试仪器的电源，启动测试。
- 观察测试仪器上的漏电流数值，并记录下来。
- 如果需要进行多次测试，根据需要进行多次测试，确保数据的准确性和可靠性。
5. 分析测试数据- 根据测试结果判断待测电解电容的漏电流情况。
- 如果漏电流超出了允许范围，需要进一步检查和处理。
- 如果漏电流正常，可以进行下一步的测试或工作。
6. 关闭测试仪器- 在测试完成后，关闭测试仪器的电源。
- 断开待测电解电容和测试仪器之间的连接。
- 清理测试现场，确保无残留物。
7. 数据处理和报告- 将测试数据整理，并进行必要的数据处理。
- 根据需要，生成测试报告，记录测试过程和结果。
8. 仪器维护- 定期检查测试仪器的电源和地线连接情况，确保正常工作。
- 定期清洁测试仪器，保持仪器的良好状态。
- 如果发现故障或异常情况，及时联系维修人员处理。
9. 注意事项- 禁止在测试过程中触摸测试仪器的导线和插头，以免触电。
- 在测试过程中如遇异常情况，立即停止测试并检查处理。
- 在测试现场需保持干燥，避免水汽和其他液体进入测试仪器。
10. 结束语以上就是电解电容漏电流测试仪的操作规程，按照正确的操作流程进行测试，可以确保测试的准确性和安全性。
在使用测试仪器前，务必仔细阅读相关的安装和使用说明，并按照规程进行操作。
漏电流操作规程(3篇)
第1篇一、规程概述漏电流操作规程是为了确保操作人员在使用漏电流检测设备时，能够正确、安全地进行操作，防止事故发生，保障人员安全和设备正常运行。
本规程适用于所有使用漏电流检测设备的操作人员。
二、设备准备1. 设备检查：在操作前，必须检查漏电流检测设备是否完好，包括电源、测试线、测试探头等是否正常。
2. 设备校准：使用前应按照设备说明书进行校准，确保测试结果的准确性。
3. 环境准备：操作现场应保持干燥、清洁，避免水汽、灰尘等影响测试结果。
三、操作步骤1. 连接设备：- 将漏电流检测设备的测试线正确连接到被测设备或线路的相应位置。
- 确保测试线的连接牢固，防止接触不良导致测试误差。
2. 设置参数：- 根据被测设备的特性，设置合适的测试参数，如测试电压、测试时间等。
- 调整测试电流的设定值，确保测试结果的准确性。
3. 开始测试：- 启动漏电流检测设备，开始进行测试。
- 观察测试仪器的显示屏，注意测试数据的变化。
4. 数据分析：- 测试结束后，对测试数据进行记录和分析。
- 根据测试结果，判断被测设备或线路是否存在安全隐患。
四、注意事项1. 安全操作：- 操作人员必须熟悉漏电流检测设备的使用方法，并遵守安全操作规程。
- 操作过程中，注意保持安全距离，防止触电事故发生。
2. 紧急情况处理：- 如发现设备异常或发生危险情况，立即停止操作，切断电源，并采取相应的应急措施。
- 在紧急情况下，优先确保人员安全。
3. 维护保养：- 定期对漏电流检测设备进行检查、清洁和维护，确保设备的正常运行。
- 发现设备故障时，及时进行维修或更换。
五、规程执行与监督1. 培训：新操作人员必须接受专业培训，掌握漏电流检测设备的操作技能和安全知识。
2. 考核：操作人员应定期参加考核，确保其具备独立操作漏电流检测设备的能力。
3. 监督：企业应设立专门的监督机构，对漏电流检测设备的操作进行监督，确保操作规程得到有效执行。
六、附则1. 本规程由公司设备管理部门负责解释。
电解电容测试仪操作规程
插错）； 11、将仪器对电容充放电时间旋钮拉出来，这时仪器会自动测试电解电容值； 12、请读仪器上电解电容漏电值；
操作手续：
1、输入交流电压：220V/50HZ；
2、将供仪器电源开关按下供仪器电压 220V；
3、Байду номын сангаас电流量程挡按下：
1μA
10μA
100μA
1mA
3μA
30μA
300μA
3 mA
10μA 30 A
4、举例应用：如何计算 10μF 电解电容漏电流值公式： 5、系数 I=0.03μF×电容值 10μF×电容耐压值 50V=15μA 电容漏电流值； 6、将电压调节键开关按下，将仪器电压调到 50V； 7、将电流旋钮设置到适当μA 位置，等仪器电流挡位设置完毕后，再将电流旋
按公式计算：系数 I=0.03μF×电容值 10μF×电容耐压值 50V=15μA 电容 漏电流值。
电解电容漏电流测试仪操作规程（4篇）
电解电容漏电流测试仪操作规程1. 准备工作- 确保测试仪处于关闭状态。
- 检查测试仪的电源线是否正常连接。
- 将测试仪的测试夹具连接到待测试的电解电容。
- 确保待测试的电解电容已经充分放电。
2. 启动测试仪- 按下测试仪的启动按钮，使其进入工作状态。
- 如果测试仪启动后无法正常工作，立即停止使用，并通知维修人员。
3. 进行测试- 将待测试的电解电容的正极接触到测试夹具的正极夹子上，负极接触到负极夹子上。
- 确保电解电容与测试夹具之间的接触良好，没有松动或接触不良的情况。
- 在测试仪上设置适当的测试参数，如测试时间和测试电压。
- 按下测试按钮，开始进行测试。
4. 观察测试结果- 在测试过程中，观察测试仪上显示的电解电容漏电流数值。
- 如果漏电流数值超出了允许范围，立即停止测试，并记录异常情况。
- 如果测试正常，记录测试结果，并进行必要的数据处理和分析。
5. 完成测试- 测试完成后，按下测试仪上的停止按钮，使其停止工作。
- 断开待测试的电解电容与测试夹具之间的连接。
- 关闭测试仪的电源开关，断开电源线。
- 将测试仪的测试夹具清洁干净，并妥善保管。
6. 维护和保养- 定期检查和清洁测试仪的外部和内部部件。
- 定期校准测试仪，确保其测量准确性和稳定性。
- 如发现测试仪有故障或异常情况，立即停止使用并通知维修人员进行检修。
以上即是电解电容漏电流测试仪的操作规程，确保按照规程操作，可以保证测试的准确性和安全性。
电解电容漏电流测试仪操作规程（2）第一章绪论1.1 引言电解电容是电力系统中常见的电容器之一，用于存储和释放电能。
由于长时间运行和环境因素的影响，电解电容可能会出现漏电流现象，影响电力系统的正常运行。
为了准确、安全地测试电解电容的漏电流，制定本操作规程。
1.2 目的本操作规程的目的是规范电解电容漏电流测试仪的操作流程，确保测试的准确性和安全性，以及保护操作人员的人身安全。
1.3 适用范围本操作规程适用于使用电解电容漏电流测试仪进行电解电容漏电流测试的相关人员，包括操作人员和检修人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电解电容漏电流测试仪操作规程示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
电解电容漏电流测试仪操作规程示范文
本
使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、测试前注意事项
在接通电源线前应关掉电源开关，并将调压旋钮逆时
针方向调至最低端。
如果220V电源的地线接地性能不良，
应将仪器前面板的接地柱妥善接地。
二、操作步骤
1.接通电源，调节测试电压。
通过电压调节旋钮将电压
调至所需电压。
2.选择合适的漏电流值，根据产品的要求，通过电流预
置的BCD 拨盘将漏电流设定值输入仪器，仪器将自动选择
合适的量程。
3.选择充放电时间，根据电容量大小将充电时间放电时
间置于适当的值上，通过二位BCD 拨盘设置。
4.开机后充电状态灯闪烁，是等待充电的标志，当仪器选择自动测试状态（即自动开关左边的状态灯被点亮）此时接上电容（注意电容极性不可接反）,仪器将自动转入充电状态。
充电结束后，自动转入测试状态。
显示第一次的漏电流采样数据，仪器自动设置锁定有效，2 秒钟后自动转入放电状态，放电定时结束后，仪器自动转入等待充电状态。
自动测试一个循环结束。
5.如果仪器处于非自动状态，锁定处于有效状态。
在等待充电时，接上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，其显示的是测试状态第一次采样的漏电
流数据，并一直处于测试状态。
6. 如果仪器处于非自动状态，锁定处于无效时，在等待充电时，接上电容，仪器自动转入充电状态，充电结
束，自动转入测试状态，仪器将循环采集漏电流数据并显示出来。
三、保养维护
1. 严禁将带电的电容接入仪器，以防损坏电流检测部份。
2. 仪器在使用过程中，应定期对工作特性进行检验和校准。
正常情况下，本仪器半年进行一次检定。
四、安全注意事项
1.仪器在通电后主板上两只调整管（BU508A）上始终带有较高的电压或者仪器切断电源后，高压滤波电容器需3 分钟以上才能将电荷放尽，只要电容上带电，调整管上也带电。
因此在实际测试操作时应该戴上绝缘手套，以防不注意在测试过程中触摸到带有较高电压的测试夹具。
