工厂供电题库六-计算题
工厂供电期末试题B附答案
《工厂供电》试题（B）专业：电气自动化试题说明：1.本试卷满分共计100分，考试时间90分钟。
2.本试卷共3页，六个大题。
一、填空题（共15空，每空2分,共30分）1．电能生产、输送、分配及使用过程在进行。
2．一级负荷中特别重要的负荷，除由个独立电源供电外，尚应增设，并严禁其他负荷接入。
3．兆欧表测量端的符号是，地端符号是，屏蔽端符号是 G 。
4．隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断正常负荷和短路电流。
5．互感器的功能是、扩大仪表、继电器等二次设备的应用范围、使仪表和继电器小型化、标准化。
6．无功功率的人工补偿主要有和同步电动机补偿。
7．我国目前采用的中性点接地方式主要有三种：不接地，和直接接地。
8．电力变压器中性点接地属于接地。
9. 短路电流的计算方法有、标幺值计算法。
10. 送电的顺序是。
11. 工厂供电的基本要求是、、优质、经济。
二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题1分，共10分）1．电能生产、输送、分配及使用过程在（）进行。
A．不同时间B．同一时间C．同一瞬间D．以上都不对2.对一类负荷，多由（）独立以上电源供电，以保证供电的连续性。
A．两个B．一个C．三个D．两个并联3．变压器铜损是随（）而变化。
A．电压B．阻抗C．电流D．电流平方4．低电压断路器作电动机短路保护时其动作电流整定应大于等于（）电流。
A．正常负荷电流B．最大负荷电流C．过负荷电流D．起动电流5．下列设备在工作中属于工作接地是（）。
A．避雷器B．电压互感器C．电动机D．变压器外壳6．用电设备的额定电压一般与所接网络的额定电压( )。
A．高5% B．相同C．低5% D．低10%7．变压器绕组匝层间发生故障时主要保护是（）保护。
A．速断B．差动C．瓦斯D．过流8．发生三相对称短路时短路电流中只含有（）分。
A．正序B．负序C．零序D．正序与负序9．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。
(完整word版)《工厂供电》试题、考试题、习题库及参考答案
史上最全《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所,电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电)线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电)线路.4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有(电压、频率、波形、供电连续性)。
6、负荷曲线是一种反应（电力负荷随时间变化情况)的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件)选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）.10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级）,通常工厂总降变电所的供电压等级为35—110千伏。
14、工厂的低压配电电压主要依据(工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心)是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法.17、主电路图中的主要电气设备应采用(国家规定的图文符号)来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上,必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
工厂供配电(计算题)
电气工程及其自动化专业工厂供配电计算题1、已知某机修车间的金属切削机床组，拥有380V 的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。
试用需要系数法求其计算负荷。
解：此机床组电动机的总容量为105.11738435.7⨯+⨯+⨯+⨯=kW kW kW kW P e kW 5.120=查附录表1得 K d =0.16~0.2 (取0.2)，73.1tan ,5.0cos ==ϕϕ有功计算负荷 kW kW P 1.245.1202.030=⨯= 无功计算负荷var 7.4173.11.2430k kW Q =⨯=视在计算负荷A kV kWS ⋅==2.485.01.2430计算电流A kVA kV I 2.7338.032.4830=⨯⋅=2、某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
解：先求各组的计算负荷 金属切削机床组查附录表1，取K d =0.2，73.1tan ,5.0cos ==ϕϕP 30（1）=0.2×50=10kWQ 30（1）=10×1.73=17.3kvar通风机组 K d =0.8，75.0tan ,8.0cos ==ϕϕP 30（2）=0.8×3=2.4 kW Q 30（2）=2.4×0.75=1.8 kvar 电阻炉 K d =0.7，0tan ,1cos ==ϕϕ P 30（3）=0.7×2=1.4 kW Q 30（3）=0因此总的计算负荷为（取K ∑p =0.95，K ∑q =0.97）P 30=0.95×（10+2.4+1.4）=13.1 kW Q 30=0.97×（17.3+1.8+0）=18.5 kvar S 30=A kV A kV ⋅=⋅+7.225.181.1322 I 30=A kVA kV 5.3438.037.22=⨯⋅在实际工程设计说明中，常采用计算表格的形式，如表所示。
《工厂供电》试题、考试题、习题库及参考答案
《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
6工厂供电题库六计算题剖析
工厂供电题库4、试确定下图所示供电系统中的变压器T1和线路WL1、WL2的额定电压？解：1)变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2)线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3)线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
5、试确定下图所示供电系统中的发电机和各变压器的额定电压？解：1)发电机Ｇ的额定电压应比10ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为10.5ｋV。
2)变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为10.5ｋV。
Ｔ1的二次额定电压应比35ｋV线路额定电压高10％，因此其二次额定电压应为38.5ｋV 。
因此变压器Ｔ1的额定电压应为10.5／38.5ｋV 。
3)变压器Ｔ2的额定电压：其一次额定电压应与35ｋV 线路的额定电压相同，即其一次额定电压应为35ｋV 。
Ｔ2的二次额定电压应比6ｋV 电网电压高10％，即其二次额定电压应为6.6ｋV 。
因此变压器Ｔ2的额定电压应为35／6.6ｋV 。
4)变压器Ｔ3的额定电压：其一次额定电压应与10ｋV 线路的额定电压相同，即其一次额定电压应为10ｋV 。
Ｔ3的二次额定电压应比220／380Ｖ电压高5％，即其二次额定电压应为10／0.4ｋV 。
7、已知某机修车间的金属切削机床组，有电压为380V 的电动机30台，其总的设备容量为120kW 。
试求其计算负荷。
解： 查附录表中的“小批生产的金属冷加工机床电动机”项，可得K d =0.16~0.2（取0.18计算），cos φ=0.5，tg φ=1.73A ，得：有功计算负荷：300.1812021.6d e P k P W K =⨯==无功计算负荷：303021.6 1.7337.37t a nk v a r Q P ϕ=⨯==视在计算负荷：3030P 21.6S ==43.2kVA cos 0.5φ= 计算电流30I = 8、已知某机修车间的金属切削机床组，拥有电压为380V 的感应电动机7.5kW3台，4kW8台，3 kW17台，1.5 kW10台。

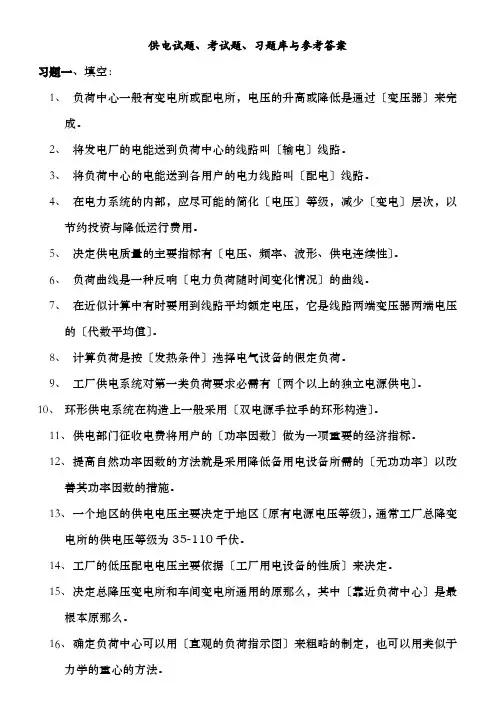

工厂供电试题考试题习题库及参考答案
供电试题、考试题、习题库与参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过〔变压器〕来完成。
2、将发电厂的电能送到负荷中心的线路叫〔输电〕线路。
3、将负荷中心的电能送到各用户的电力线路叫〔配电〕线路。
4、在电力系统的内部，应尽可能的简化〔电压〕等级，减少〔变电〕层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有〔电压、频率、波形、供电连续性〕。
6、负荷曲线是一种反响〔电力负荷随时间变化情况〕的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的〔代数平均值〕。
8、计算负荷是按〔发热条件〕选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有〔两个以上的独立电源供电〕。
10、环形供电系统在构造上一般采用〔双电源手拉手的环形构造〕。
11、供电部门征收电费将用户的〔功率因数〕做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的〔无功功率〕以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区〔原有电源电压等级〕，通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据〔工厂用电设备的性质〕来决定。
15、决定总降压变电所和车间变电所通用的原那么，其中〔靠近负荷中心〕是最根本原那么。
16、确定负荷中心可以用〔直观的负荷指示图〕来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用〔国家规定的图文符号〕来表示。
18、单母线分段方式适用于〔一、二级负荷〕比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为〔0.5级〕，且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将〔测量和保护〕混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相〔有功和无功〕电度表。
31、高压配电网和低压配电网的接线方式有三种〔放射式、树干式和环形〕。
《工厂供电》试题库(第二章)
《工厂供电》试题库(第二章)工厂电力负荷及其计算一、填空题1、年最大负荷Pmax就是。
答案：全年中负荷最大的工作班内消耗电能最大的半小时平均功率2、电力负荷的两个含义，一是指，二是指。
答案：耗用电能的用电设备或用户、用电设备或用户耗用的功率或电流大小3、电力负荷根据对供电可靠性的要求及中断供电造成的损失或影响程度分为级。
答案：三4、工厂用电设备，按其工作制分三类：、、。
答案：连续工作制，短时工作制，断续周期工作制5、一类负荷对供电电源的要求是供电；二类负荷对供电电源的要求是供电；而三类负荷对供电电源。
答案：两个独立电源，两回线路，无特殊要求6、目前计算负荷的方法有、、三种方法。
答案：需要系数，二项式，利用系数7、我国供电企业对工业用户的收费采用的是“ ”，一部分叫，是按所装用的容量来计费，另一部分叫，是按每月实际耗用电能KWh来计算电费。
答案：两部电费制，基本电费，主变压器，电度电费8、在我国《供电营业规则》中规定，用电企业的功率因素cos 小于时，必须进行补偿；对变电所高压侧的功率因素cos 必须。
答案：0.85，0.959、尖峰电流Ipk用来选择和、整定继电保护装置及检验电动机自起动条件等。
答案：熔断器，低压熔断器10、工厂电容补偿的方式有、、。
答案：低压侧分组补偿，低压侧集中补偿，高压侧补偿11、补偿电容的接线形式有、。
答案：三角形接线，星形接线Y12、单相设备接于相电压时的等效三相设备容量Pe是。
答案：最大相设备容量的3倍。
13、负荷持续率是表示工作制运行的设备工作特性的物理量，一行车电动机PN=5kW，εN=15%，负荷计算时，要求换算到ε=25%下的功率是答案：断续周期，3.87kW13、进行负荷计算的主要任务和目的是：，作为按发热条件选择变压器、线路及电器元件的依据；(2) 作为计算电压波动和选择保护设备的依据；(3) ，作为计算电能消耗和选择补偿装置的依据。
答案：确定计算负荷，计算尖峰电流，计算最大负荷班的平均负荷14、为选择电气设备时所确定的某一假想的持续负荷、称为，通常采用30min最大负荷的平均值作为。
《工厂供电》试题库(第二章)
第二章 工厂电力负荷及其计算二、判断题1、所有医院都属于一类负荷。
（ ）答案：⨯2、高校属于三类负荷。
（ ）答案：√3、电力负荷的计算是按其发热10分钟的稳定值考虑的。
（ ）答案：⨯4、年最大负荷P max 就是计算负荷P 30。
（ ）答案：√5、普遍用二项式法计算负荷比用需用系数法更接近实际电力负荷。
（ ）答案：⨯6、当有大容量设备且其台数少时用二项式法比用需用系数法计算负荷更接近实际电力负荷。
（ ）答案：√7、单相负荷的计算，是将各相分别求出之后，取全部之和。
（ ）答案：⨯ 8、没有变压器的小型工厂或农村在缴纳的电费中没有基本电费。
（ ）答案：√ 9、对工厂变电所高压侧的功率因素cos ϕ必须大于0.9。
（ ）答案：⨯ 10、尖峰电流I pk 是考虑设备工作持续时间为5s 的短时最大负荷电流。
（ ）答案：⨯ 11、电力负荷是指电力系统中所有用电设备消耗的有功功率的总和。
（ ）答案：⨯ 12、有多台电动机的配电线路的尖峰电流，其大小取决于多台电动机的起动电流。
( ) 答案：⨯三、单选题1、对一类负荷的供电要求是 。
A ）至少两个独立电源 B ）两回输送线路 C ）一条输送线 D ）没有要求 答案：A2、对二类负荷的供电要求是 。
A ）至少两个独立电源 B ）两回输送线路 C ）一条输送线 D ）没有要求 答案：B3、对三类负荷的供电要求是 。
A ）至少两个独立电源 B ）两回输送线路 C ）一条输送线 D ）没有要求 答案：D4、一般照明属于 工作制的设备。
A ）连续 B ）短时 C ）断续周期 D ）所有 答案：A5、控制水库闸门的电动机属于 工作制的设备。
A ）连续 B ）短时 C ）断续周期 D ）所有 答案：B5、电焊机属于 工作制的设备。
A ）连续 B ）短时 C ）断续周期 D ）所有 答案：C6、短时工作制与断续周期工作制的设备区别是其工作时停歇时间超过 min 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电题库六、计算题1、试确定下图所示供电系统中变压器T1和WL1、WL2的额定电压。
解：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为6.3ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为121ｋＶ。
因此变压器Ｔ1的额定电压应为6.3／121ｋV。
2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为110ｋV。
3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
2、试确定下图中的供电系统中变压器T1、T2和线路TL1、TL2的额定电压。
解：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5ｋV／242ｋV。
2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
3、计算题试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。
解：1）变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为6ｋＶ。
变压器Ｔ1的二次侧额定电压为应比额定电压高5%为0.4ｋＶ。
2)变压器Ｔ2的一次侧额定电压应比发电机Ｇ的额定电压高5%，为6.3ｋＶ，Ｔ2的二次侧额定电压为应比线路额定电压高10%为121ｋＶ。
因此变压器Ｔ2的额定电压应为6。
3ｋV／121ｋV。
3)变压器Ｔ3的一次额定电压应与线路的额定电压相同，即为110ｋＶ，变压器Ｔ3的二次侧额定电压为应比线路额定电压高10%为11ｋＶ。
4、试确定下图所示供电系统中的变压器T1和线路WL1、WL2的额定电压？解：1)变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2)线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3)线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
5、试确定下图所示供电系统中的发电机和各变压器的额定电压？解：1)发电机Ｇ的额定电压应比10ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为10.5ｋV。
2)变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为10.5ｋV。
Ｔ1的二次额定电压应比35ｋV线路额定电压高10％，因此其二次额定电压应为38.5ｋV。
因此变压器Ｔ1的额定电压应为10.5／38.5ｋV。
3)变压器Ｔ2的额定电压：其一次额定电压应与35ｋV线路的额定电压相同，即其一次额定电压应为35ｋV。
Ｔ2的二次额定电压应比6ｋV电网电压高10％，即其二次额定电压应为6.6ｋV。
因此变压器Ｔ2的额定电压应为35／6.6ｋV。
4)变压器Ｔ3的额定电压：其一次额定电压应与10ｋV线路的额定电压相同，即其一次额定电压应为10ｋV。
Ｔ3的二次额定电压应比220／380Ｖ电压高5％，即其二次额定电压应为10／0.4ｋV。
6、已知图示系统中线路的额定电压，求发电机和变压器的额定电压。
解：1)发电机电压应比线路1L电压高5%，为6.3kV2)变压器1Ｔ的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。
1Ｔ的二次额定电压应比110ｋV线路额定电压高10％，因此其二次额定电压应为121ｋV。
因此变压器Ｔ1的额定电压应为6／121ｋV。
3)变压器2Ｔ的额定电压：一次额定电压应与线路1L的额定电压相同，因此其一次额定电压应为110ｋV。
2Ｔ的二次额定电压应比35ｋV线路额定电压高10％，因此其二次额定电压应为38.5ｋV。
因此变压器Ｔ1的额定电压应为110／38.5ｋV。
7、已知某机修车间的金属切削机床组，有电压为380V的电动机30台，其总的设备容量为120kW。
试求其计算负荷。
解： 查附录表中的“小批生产的金属冷加工机床电动机”项，可得K d =0.16~0.2（取0.18计算），cos φ=0.5，tg φ=1.73A ，得：有功计算负荷：300.1812021.6d e P k P W K =⨯==无功计算负荷：303021.6 1.7337.37tan kvar Q P ϕ=⨯==视在计算负荷：3030P 21.6S ==43.2kVA cos 0.5φ= 计算电流30I = 8、已知某机修车间的金属切削机床组，拥有电压为380V 的感应电动机7.5kW3台，4kW8台，3 kW17台，1.5 kW10台。
试用需要系数法求其计算负荷。
已知“小批生产的金属冷加工机床电动机”Kd=0.16-0.2， cos φ=0.5，tan φ=1.73。
解：有功计算负荷：300.2120.50.27.5348317 1.5102) 4.1(d e W P k P K =⨯=⨯⨯+⨯+⨯=⨯+=无功计算负荷：303024.1 1.73ta 41.7n kva P r Q ϕ=⨯==视在计算负荷：3030P 24.1S ==48.2kVA cos 0.5φ=9、已知某机修车间的金属切削机床组，拥有电压为380V 的感应电动机7.5kW3台， 4 kW8台，3 kW17台，1.5 kW10台。
试用二项式法求其计算负荷。
已知“小批生产的金属冷加工机床电动机”的b=0.14,c=0.4,x=5, cos φ=0.5，tan φ=1.73.解：设备组的总容量是：7.5348317 1.51(0120.5)Pe kW =⨯+⨯+⨯+⨯=X 台最大容量的设备容量为：Px=P5=7.5×3kW+2×8kW=30.5kW根据二项工的基本公式：有功计算负荷：300.14120.50.430.529.1e x P bP cP kW kW kW =⨯+⨯==+无功计算负荷：3030tan 29.1 1.7350.3k Q P W kvar ϕ==⨯=视在计算负荷：3030P 29.1S ==58.2kVA cos 0.5φ= 计算电流：30I ==10、已知某一班电器开关制造工厂用电设备的总容量为4500kW ，线路电压为380V ，试估算该厂的计算负荷。
(需要系数K d =0.35、功率因数cos φ=0.75、tan φ=0.88)解：有功计算负荷：300.3545001575 d e K k P P W =⨯==无功计算负荷：30300.8815751386 tan kvar Q P ϕ=⨯==视在计算负荷：3030P 1575S ==2098kVA cos 0.75φ= 计算电流：30I = 11、已知某机修车间金属切削机床组，拥有380V 的三相电动机7.5 KW3台，4 KW 8台，3 KW17台，1.5 KW10台（需要系数K d =0.2、功率因数cos φ=0.5、tan φ=1.73）。
试求计算负荷。
解：金属切削机床组总容量：Pe=∑Pei=120.5kW有功计算负荷：300.2120.5 24.1?d e k P K P W kW ===⨯无功计算负荷：3030 1.7324.1 41n .ta 7 k k Q var P W ϕ==⨯= 视在计算负荷：3030P 24.1S ==cos 0.548.2 KVA φ= 计算电流：30I =73.2A = 12、某机修车间380V 线路上，接有金属切削机床电动机20台共50KW （其中较大容量电动机有7.5 KW1台，4 KW 3台，2.2 KW7台；需要系数K d =0.2、功率因数cos φ=0.5、tan φ=1.73），通风机2台供3 KW （需要系数K d =0.8、功率因数cos φ=0.8、tan φ=0.75），电阻炉1台2 KW （需要系数K d =0.7、功率因数cos φ=1、tan φ=0），同时系数（K ∑P=0.95，K ∑q=0.97）试计算该线路上的计算负荷。
解：（1）金属切削机床组：130(1)0.25010?d e KW KW P K P =⨯==（） 330(1)01 1.731017.3tan P KW r Q Kva ϕ=⨯==（）（2）通风机组：30(2)20.83 2.4?d e KW KW P K P =⨯==（） 330(2)020.75 2.4 1.8tan P K Q W Kvar ϕ=⨯==（）（3）电阻炉：30(3)0.72 1.4?d e KW KW P K P =⨯==（3） 30(3)300tan P K Q var ϕ==（3）总计算负荷为：()0303.0.9510 2.4 1.4 13. 1 ?i K P KW P KW ∑=⨯++== ()0303.0.9717.3 1.8 18.5 i K Q Kvar K ar Q v =∑=⨯+=3030P 13.1S ==cos 0.522. 87KVA φ=30I =34.5A = 13、某动力车间380V 线路上，接有金属切削机床电动机20台共50KW ，其中较大容量电动机有7.5 KW1台，4 KW 3台，（b=0.14、c=0.4、x=3、cos φ=0.5、tan φ=1.73）。
试求计算负荷。
解：总容量：Pe= 50KWx 台最大容量的设备容量：7.5 4215.5 ?Px KW KW kW =+⨯=有功计算负荷：30 13.2 ?b Pe c Px W P k +==无功计算负荷：3030 1.7313.2t 22.8an k Q W P kvar ϕ=⨯== 视在计算负荷：3030P 13.2S ==cos 0.526.4 KVA φ= 计算电流：30I =41.6A = 14、某机修间380V 线路上，接有金属切削机床电动机20台共50KW ，其中较大容量电动机有7.5 KW1台，4 KW 3台，2.2 KW7台，（b=0.14、c=0.4、x=5、cos φ=0.5、tan φ=1.73）。
试求计算负荷。
解：总容量：Pe=50kWx 台最大容量的设备容量：7.5 43 2.2 1 21.6 ?Px KW KW KW kW =+⨯+⨯= 有功计算负荷：30 15. 6 ?b Pe c Px W P k +==无功计算负荷：3030 1.7315.6t 27.1an k Q W P kvar ϕ=⨯==视在计算负荷：3030P 15.6S ==cos 031.2.5KVA KVA φ= 计算负荷：30I =47.3A = 15、某工厂10kV 变电所低压侧计算负荷P 30=650kW ，Q 30=800kvar求：①变电所高压侧计算负荷及平均功率因数（α=0.75，β=0.8） ②按供用电规则，平均功率因数应补偿到多少？③低压侧并联BW0.4-14-3多少台？ ④补偿后高压侧的计算负荷及平均功率因数。
