沥青路面渗水试验仪操作规程
沥青路面渗水系数检测方法
沥青路面渗水系数检测方法1 目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数。
2 仪具与材料2.1路面渗水仪、水筒及大漏斗、秒表；2.2密封材料：防水腻子、油灰或橡皮泥；2.3其他：水、粉笔、塑料圈、刮刀、扫帚等。
3 方法与步骤3.1准备工作（1）在测试路段的行车道路面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚扫清表面，并用粉笔划上测试标记。
（2）在洁净的水桶内滴几点红墨水，使水成淡红色。
（3）装妥路面渗水仪。
3.2试验步骤（1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。
（2）在路面上沿底座圆圈抹一层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封材料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。
（3）关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。
（4）迅速将开关全部打开，水开始从细管下部流出，待水面下降100mL时，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降到500mL时为止。
测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。
如水面下降速度很慢，从水面下降至100mL线开始，测得3min的渗水量即可停止。
若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。
（5）按以上步骤在同一个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。
4 计算沥青路面的渗水系数按下式计算，计算时以水面从100mL线下降至500mL线所需的时间为标准，若渗水时间过长，亦可采用3min通过的水量计算：C W=（（V1-V2）/（t1-t2））*60式中：wC——路面渗水系数（mL/min）；1V——第一次读数时的水量（mL），通常为100mL；2V——第二次读数时水量（mL），通常为500mL；1t——第一次读数时的时间（s）；2t——第二次读数时的时间（s）。
沥青路面渗水仪操作规程
沥青路面渗水仪操作规程沥青路面渗水仪是测试沥青路面防水性能的重要设备，正确操作和使用对测试结果的准确性具有至关重要的影响。
下面是沥青路面渗水仪的操作规程。
一、操作前的准备1. 标定：每次测试前应对设备进行标定，确保设备的准确性。
标定标准值应符合国家标准或相关技术标准。
2. 设备选择：选择适当的设备适用于路面水渗测试，如：小时固定水头。
3. 样品制定：制定标准化的试样准备程序，保证测试结果的准确性和可重复性。
样品应当具有代表性，材料应能真实的反映实际使用情况，要求规范性和精确性。
二、操作步骤1. 制样：将样品按照制样程序进行制备，制备后应保证样品平整光滑、无气泡。
2. 测量：将试样平台放置平移试样，试样与其他试样之间的间距应符合要求，确保所选取的测试部位不会影响测试结果。
3. 加荷：在样品上加上标准荷载，标准荷载的值应符合技术标准，加荷过程应逐渐进行，以确保样品不会因为快速加荷而出现变形。
(加荷时间约为1小于1.5秒)4. 测试：一旦完成这些调整，允许水从试头自由滴落，测量5分钟后记录水的滴落量。
5. 结果处理：测量结束后，根据测试标准要求处理数据。
三、安全注意事项1. 仪器的工作电源应从正确的电源插座接入，避免使用损坏的电源线。
2. 操作人员要认真阅读试验规范和说明书，正确使用试验设备。
3. 操作人员应戴好防护用品并注意安全，避免被荷载太大的试样砸伤。
4. 禁止试样下部有移动或倾斜，避免因试样限制过小或不充分而产生变形(异常)。
5. 注意仪器的定期检查及维护保养，定期校正器件，避免仪器老化导致的误差。
路面渗水试验方法
沥青路面渗水试验1、将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。
2、在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢牢地粘结在路面上，将渗水仪底座用力压在路面密封材料圈上。
3、关闭细管下方的开关，向仪器的上方量筒中注入水至满，总量为600mL。
4、迅速将开关全部打开，待水面下降100mL，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降500mL为止。
5、按以上步骤在同一个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。
6、计算以水面从100mL下降至500mL所需的时间为标准，若渗水时间过长，可采用3min通过的水量计算；CW =（V2-V1）/（t2-t1）×60式中：CW——路面渗水系数（mL／min）V1——第一次读数时的水量（mL），通常为100 mL；V2——第二次读数时的水量（mL），通常为500mL；t1——第一次读数时的时间（s）；t2——第二次读数时的时间（s）。
路面渗水量测定仪使用方法北京中科路达试验仪器有限公司生产的路面渗水量测定仪使用简单，经久耐用，在短时间内就可以完全掌握操作，精度高，性能卓越.质量可靠,性能优越,广泛应用于各质检中心,大学院校,施工单位.路面渗水量测定仪型号: HDSS-Ⅱ路面渗水量测定仪,路面渗水仪,路面水分渗透仪路面渗水量测定仪,路面渗水仪,路面水分渗透仪供建筑路及养路部门进行现场测定和实验研究;该产品是交通部公路司为修订《公路沥青路面施工技术规范》设立的专题研究项目，即《沥青路面渗水测定方法及指标要求》中指定的产品也是新试验规程中的标准产品。
符合JTJ052-2000标准。
技术参数： 1.量筒容积：600ml ；2.底座直径：￠220mm ；3.压重块质量：5kg（2块）压实沥青混合料密度试验方法（表干法）4.4.1 目的与适用范围1 表干法适用于测定吸水率不大于2%的各种沥青混合料试件，包括I型或较密实的II型沥青混凝土、抗滑表层混合料、沥青玛蹄脂碎石混合料（SMA）试件的毛体积相对密度或毛体积密度。
沥青路面渗水系数测试方法
沥青路面渗水试验方法1．目的和适用范围本方法适用于路面渗水仪测定沥青路面的渗水系数。
2．仪具与材料本试验需要下列仪具与材料：(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。
量筒通过支架联结，底座下方开口内径150mm，外径165mm，仪器附压重铁圈两个，每个质量约5kg，内径160mm。
(2)水桶及大漏斗。
(3)秒表。
(4)密封材料：玻璃腻子、油灰或橡皮泥。
(5)其他：水、红墨水、粉笔、扫帚等。
3．方法与步骤(1)准备工作1)在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚清扫表面，并用粉笔划上测试标记。
2)在洁净的水桶内滴入几点红墨水，使水成淡红色。
3)装妥路面渗水仪。
(2)试验步骤1)将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。
2)在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防止力水从底座与路面间流出。
3)关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。
4)迅速将开关全部打开，水开始从细管下部流出，待水面下降l00mL时，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。
测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。
如水面下降速度很慢，从水面下降至l00mL 开始，测得3min的渗水量即可停止。
若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。
5)按以上步骤在同1个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。
沥青路面渗水仪操作规程
沥青路面渗水仪操作规程
LM-2沥青路面渗水试验仪操作规程
1、将待测区域表面用毛刷清理干净。
2、将塑料圈置入试件中央或路面表面的测点上，用粉笔标识出需要用密封材料进行密封的区域。
3、检查同心圆环内是否有构造深度较大的部位，如有必须先用密封剂对这些部位的纹理深度进行填充，以防止渗水试验时水通过这些纹理渗出，从而影响试验结果。
4、在内外标记环之间抹一薄层密封材料，并用刮刀修补成内径φ150mm、外径φ220mm、厚约3mm的密封材料环，修补时应压住面积标准环使之不移位。
5、将渗水仪用压力在密封材料上，使渗水仪底座与密封材料环吻合，加上四块配重块，以防压力水从底座与路面间流出。
6、关闭渗水仪下方的开关，向量筒内注水至0刻度位。
7、迅速将阀门全部打开，水开始从细管下部流出，待水面下降100ml时，立即开动秒表，每一间隔60s，读计量筒上水位刻度一次，至水面下降500ml为止。
8、清理仪器底部及被测物表面残留物。
9、现场测试应按上述步骤在同一个检测路段选择5个测点渗水系数，取其平均值，作为测试结果。

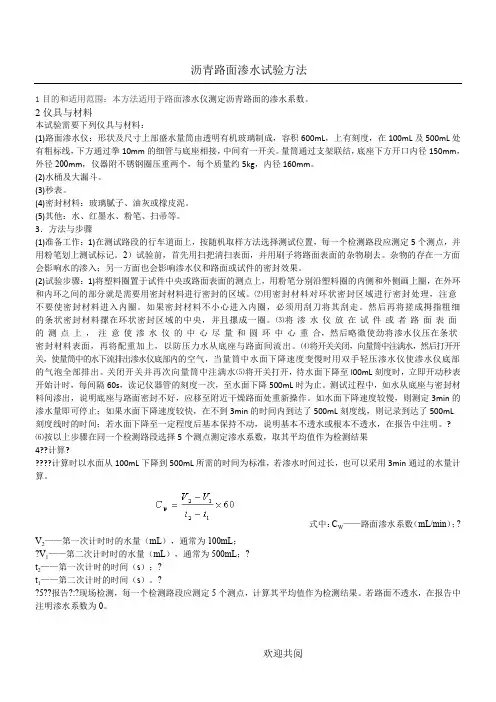

沥青路面渗水试验方法
沥青路面渗水试验方法
1目的和适用范围：本方法适用于路面渗水仪测定沥青路面的渗水系数。
2仪具与材料
本试验需要下列仪具与材料：
(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。
量筒通过支架联结，底座下方开口内径150mm，外径200mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径160mm。
(2)水桶及大漏斗。
式中：C W——路面渗水系数（mL/min）；?
V2——第一次计时时的水量（mL），通常为100mL；
?V1——第二次计时时的水量（mL），通常为500mL；?
t2——第一次计时的时间（s）；?
t1——第二次计时的时间（s）。
?
?5??报告?:?现场检测，每一个检测路段应测定5个测点，计算其平均值作为检测结果。
若路面不透水，在报告中注明渗水系数为0。
欢迎共阅。
沥青路面渗水系数测定仪使用方法
沥青路面渗水系数测定仪使用方法
宝子们，今天来给大家唠唠沥青路面渗水系数测定仪咋用哈。
这测定仪呢，咱先得把它搬到要检测的沥青路面那块儿。
找个平坦的地儿，可别歪歪扭扭的，就像给它找个舒服的小窝一样。
然后呢，把仪器的底座清理干净，这就好比给它擦擦脚，让它能稳稳地站在路面上。
接着，在路面上也清理出一块干净的区域，不能有石子啊、杂物啥的，这是要给测试创造一个完美的小环境。
咱再往仪器里注水，注水的时候可别太猛啦，就像给小杯子倒水一样，慢慢的，让水充满仪器的盛水容器。
这时候，要注意水面高度得达到规定的刻度哦，就像给小娃娃喂饭，得喂到刚刚好的量。
下面就是关键的一步啦。
把仪器放在清理好的路面上，要保证密封良好哦。
这就像给路面和仪器盖个小被子，不能有缝隙，要是有缝儿，水就偷偷跑掉啦，那测量可就不准喽。
启动测定仪开始测量渗水啦。
这时候就像看一场小表演，水会慢慢渗到路面里去。
仪器会记录渗水的情况呢。
在这个过程中，咱就安安静静地看着，可别去捣乱。
等测量结束后，咱就可以读取数据啦。
这数据就像小宝贝一样，要小心地记录下来。
这就是沥青路面渗水系数测定仪的使用方法啦，是不是还挺简单的呢？宝子们要是实际操作，一定要仔细点哦，这样测出来的数据才准呢。
还有哦，用完测定仪之后，要把它清理干净，就像给小宠物洗完澡要擦干一样。
这样下次用的时候，它又能好好工作啦。
希望宝子们都能顺利掌握这个小仪器的使用方法哟。
沥青渗透检测仪操作规程(3篇)
第1篇一、概述沥青渗透检测仪是一种用于检测沥青路面渗水系数的仪器。
本规程规定了沥青渗透检测仪的操作步骤、注意事项及维护保养方法。
二、操作步骤1. 准备工作（1）检查仪器外观，确保无损坏、锈蚀等现象。
（2）检查仪器内部，确保各部件齐全、完好。
（3）将仪器放置在水平、干燥、通风的场所。
2. 连接仪器（1）将量筒通过支架连接到底座，确保连接牢固。
（2）将量筒下方通过10mm细管与底座相接，并检查密封性。
（3）将秒表准备好，确保计时准确。
3. 测试前准备（1）将路面清理干净，确保无杂物、积水等。
（2）在测试区域边缘用金属圆环套住，防止密封材料被挤压进入测试面。
（3）将量筒中的水量调整至600mL，确保水位在100mL及500mL刻度线上。
4. 测试过程（1）打开量筒下方的开关，让水自然流出。
（2）记录开始流出水的时刻。
（3）待水流出一定时间后（如5分钟），关闭开关。
（4）记录水流出停止的时刻。
（5）将量筒中的水量重新调整至600mL。
（6）重复步骤（1）至（5），进行三次测试。
5. 数据处理（1）计算三次测试结果的平均值。
（2）根据平均值计算沥青路面渗水系数。
三、注意事项1. 操作过程中，确保仪器平稳放置，避免震动、倾斜。
2. 测试前，检查路面状况，确保路面干燥、平整。
3. 测试过程中，避免人为干扰，确保测试结果的准确性。
4. 仪器使用完毕后，应及时清理，保持仪器清洁、干燥。
四、维护保养1. 定期检查仪器外观，发现损坏、锈蚀等现象，及时修复。
2. 定期检查仪器内部，确保各部件齐全、完好。
3. 定期检查仪器精度，确保测试结果的准确性。
4. 定期清理仪器，保持仪器清洁、干燥。
5. 按照仪器说明书进行保养，确保仪器使用寿命。
五、总结沥青渗透检测仪是一种常用的沥青路面渗水系数检测设备。
正确操作仪器，确保测试结果的准确性，对于沥青路面的养护和管理具有重要意义。
本规程详细介绍了沥青渗透检测仪的操作步骤、注意事项及维护保养方法，供使用者参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V1—第一次读数时的水量（ml）通常为100ml；
V2—第二次读数时的水量（ml）通常为500ml；
t1—第一次读数时的时间（s）；
t2—第二次读数时的时间（s）。
12.报告列表逐点报告各测点的渗水系数，及平均值、标准差、差异系数。若路面不透水，则在报告中注为0；
××高速公路监理B合同段心试验
沥青路面渗水试验仪操作规程
1.将放置于坚实平面上的试件表面或测试路面清烧扫干净；
2.放上标记环，用粉笔内环外环分别画出标记，取下标记环则试件表面或路面上留有粉笔迹同心圆，内环φ150mm，外环φ200mm；
3.将标准环方在同心圆内，并使内环标记与标准环底面相吻合；
4.检查同心圆环内是否有构造深度较大的部位，如有必须先用密封剂对这些部位的纹理深度进行填充，以防止渗水试验时水通过这些纹理渗出，从而影响试验结果；
5.在内外标记环之间抹一薄层密封材料，并用刮刀修补成内径φ150mm、外径φ220mm、厚约3mm的密封材料环，修补时应压住面积标准环使之不移位；
6.将渗水仪用压力在密封材料上，使渗水仪底座与密封材料环吻合，加上四块配重块，以防压力水从底座与路面间流出；
7.关闭渗水仪下方的开关，向量筒内注水桶中的红线至0刻度线；
9.按以上步骤对一种材料制作3块试件测定渗水系数，取其平均值作为检测结果；
10.如为现场测试应按上述步骤在同一个检测路段选择5个测点渗水系数，取其平均值，作为测试结果；
11.沥青混合料试件的渗水系数按公式CW=(V2-V1)÷(t2-t1)×60计算，计算时以水面从100ml下降至500ml所需的时间为标准，若渗水时间过长，亦可采用3min通过的量计算；
13.填写设备使用纪录。
8.迅速将阀门全部打开，水开始从细管下部流出，待水面下降100ml时，立即开动秒表，每一间隔60s，读计量筒上水位刻度一次，至水面下降500ml为止；
注：测试过程中，应观察渗水的情况，正常情况下水应该通过混合料内部的空隙或测试件的反面及四周渗出。如水是从底座与密封材料间渗出，说明底座与被测之间密封不好，应另采用干燥路面或试件重新操作，如果水面下降很慢，从水面下降至100ml开始，测得3min的渗水量即可停止。若试验时水面下降一定程度后基本保持不动，说明试件基本不透水，则在报告中说明。
