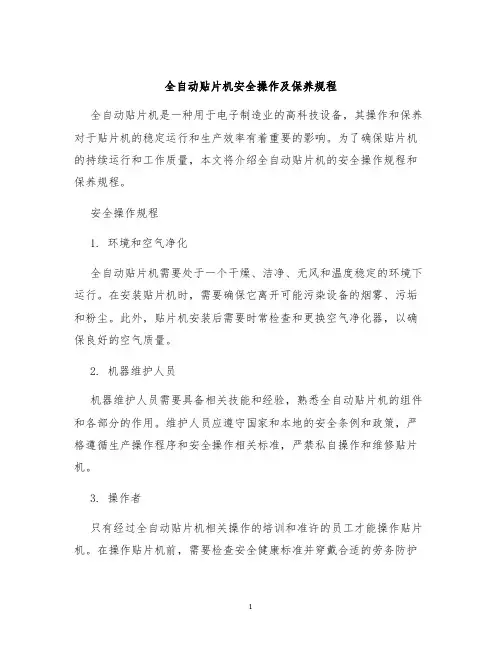

全自动贴片机安全操作及保养规程
全自动贴片机安全操作及保养规程全自动贴片机是一种用于电子制造业的高科技设备，其操作和保养对于贴片机的稳定运行和生产效率有着重要的影响。
为了确保贴片机的持续运行和工作质量，本文将介绍全自动贴片机的安全操作规程和保养规程。
安全操作规程1. 环境和空气净化全自动贴片机需要处于一个干燥、洁净、无风和温度稳定的环境下运行。
在安装贴片机时，需要确保它离开可能污染设备的烟雾、污垢和粉尘。
此外，贴片机安装后需要时常检查和更换空气净化器，以确保良好的空气质量。
2. 机器维护人员机器维护人员需要具备相关技能和经验，熟悉全自动贴片机的组件和各部分的作用。
维护人员应遵守国家和本地的安全条例和政策，严格遵循生产操作程序和安全操作相关标准，严禁私自操作和维修贴片机。
3. 操作者只有经过全自动贴片机相关操作的培训和准许的员工才能操作贴片机。
在操作贴片机前，需要检查安全健康标准并穿戴合适的劳务防护设备（如手套、护目镜、耳塞等）。
同时，操作者应对操作程序和安全操作规程进行详细记录，以便日后检查和改进。
4. 运行在启动贴片机前，需要确保所有目标和结构要素的正确设置，并保持所有的保护盖和安全装置摆在合适的位置。
除非在操作过程中出现故障，否则禁止将手伸入全自动贴片机内部或触摸其运转部件。
在操作贴片机时，应时刻注意放置高温、易燃和酸性矿物的食品和药品等危险品。
5. 关机和断电关闭全自动贴片机时，应遵循正确的操作步骤和程序，并自从清洁运转部件。
在断电后，可以将所有关键并置于初始位置或推出操作区域，这将有助于提高设备的安全性和寿命。
保养规程对于全自动贴片机，良好的日常保养和保养计划是其稳定运行的关键。
1. 清洗和吸尘全自动贴片机需要定期清洗和吸尘，以保证其电路和电气元件稳定。
在清洗和吸尘前，应先断电，并按照产品说明书和生产操作程序进行多次清洗和吸尘。
同时，要遵循相关政策和标准，确保使用的清洗有效成分和吸尘器的型号符合标准。
2. 定期润滑全自动贴片机需要定期润滑以确保其正常运转。
YAMAHA贴片机操作保养规程
1.目的确保YAMAHA贴片机正常工作,延长机器寿命,保证操作人员的人身安全。
2.范围本公司所有YAMAHA贴片机。
3.职责工程部:负责设备维修和监督YAMAHA贴片机的保养情况。
生产部:负责YAMAHA贴片机的操作和保养。
4.定义无5.内容操作前准备:5.1.1检查电源供给是否为指定额定电压3相380V。
5.5.2检查气压是否在~之间。
5.1.3检查紧急开关(Emergency Stop)是否解除。
5.1.4检查Feeder是否装好。
5.1.5检查各轴及平台是否有杂物。
5.1.6检查吸嘴是否良好安装在工作头上。
开机:5.2.1打开总电源开关,打开总气压开关。
5.2.2打开机身主电源开关。
5.2.3机器进入主菜单后,按"Reaady"键,把"EMERGENCY STOP"解除。
5.2.4选择<1/1/RUNNING>后,然后按(ENTER)键。
5.2.5选择<1/1/D2INIT SERVO ORIGIN>然后按<ENTER>键,执行各轴回归原点。
5.2.6选择<1/1/D1 WARM UP>按<ENER>键,执行暖机,十分钟左右,若停机时间不超过2小时,这项可不执行。
5.2.7按任何键退出暖机工作。
生产：5.3.1选择<1/1/RUNNING>然后按<ENTERF>键,进入运行菜单。
5.3.2选择<D3SWITCH PCB>然后按<ENTER>键,进入PCB程序菜单,所光标移至所需生产的PCB文件名,按<ENTER>键,把需要生产PCB程序调出来。
5.3.3选择<1/1D4 RUNING UTILITY>然后按<ETER>键,进行PCB固定安装。
5.3.4选择<1/1A2AUTO RUNNING>然后按<ENTER>键,开始生产。
雅马哈YAMAHA贴片机作业指导书
从左往右依次
是开始建、停止键、清除键 取料器
基板进料口
基板出
料口
屏幕显示器
机台
电源
电压200V
稳压器电源开关
，然后打开紧急停止按钮，按下ACTIVE(鼠标锁止键)和READY(开机键)，最后按下START（开始键）(注：确认气压在0.5-0.65Mpa）
清除键取料器基板进料口基板出料口屏幕显示器机台电源电压200v稳压器电源开关
雅马哈YAMAHA贴片机作业指导书
1、准备工作
1.1作业前需进行机ຫໍສະໝຸດ 点检并记录表单中，点检项目如下： 运动导轨。
2、操作说明：
2.1贴片机整机简介
2.2贴片机开机
（确认电压在200V ） 机台气压 紧急停止
从左往右依次
是鼠标锁定键、
YAMAHA贴片机_YS12-YG12M_保养手册
xxiv
xxv
1-1
1-1 1-1
2. 维修作业前的准备
2.1 消耗品和更换零部件 ( 故障时 ) 2.1.1 消耗品 2.1.2 更换零部件 ( 故障时 ) 2.2 维修工具 2.2.1 清洁工具 2.2.2 加油工具·润滑油 2.3 必备工具
第 2 章 日常点检项目
作业前
1. 吸嘴状态的检查
知
‧ 除警告标贴外，只使用英文。
n 要点 警告标贴有两种形式，一种是只有象形图，一种是除了象形图还附有警告文。附有警告文时，除了有英文标示，还有中文、日文、ห้องสมุดไป่ตู้韩文标示的情况。
A2 有关 EMC 的内容
‧ 电磁波抗干扰（Immunity） 满足 EN61000-6-2 标准的测试基准。
‧ 电磁波放射 满足 EN55011 标准 ISM 机器分类 ：Group 1、Class A 的测试基准。
基板下侧 4.2 〜 39.2mm 1.0 〜 31.0mm
上侧出入口板
基板传送面 下侧出入口板
55004-L5-00 备注 以基板传送面为基准 以基板传送面为基准
2. 关于安全标记
为了防止操作人员和其他工作人员发生安全事故，防止机器发生故障或受到损伤，必须采取相应的安全措施，
防患于未然。以下具体说明必须严格遵守的安全注意事项，以不同标记分别说明无视安全而产生的危害和损伤。
1.1 通过软件系统检查 1.2 通过目测检查
2. 送料器架的清洁
3. 相机透明罩的清洁
第 3 章 定期点检项目
1. 每周
1.1 吸嘴的点检和清洁 1.1.1 回弹部的点检和清洁 1.1.2 确认弹簧片 1.2 确认传送装置传感器的状态·动作 1.3 确认基板固定夹的状态·动作 1.3.1 基板固定夹状态的确认 1.3.2 基板固定夹动作的确认

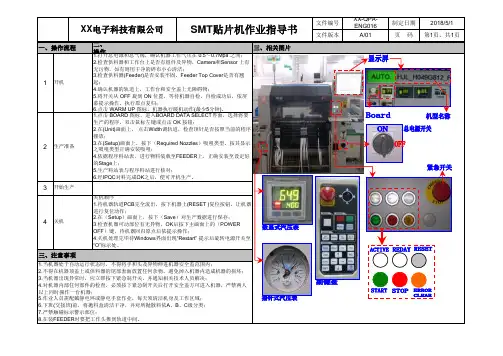

SMT贴片机(YS12)作业指导书
二、操作1 2 3 4开机1.打开总电源和总气阀，确认机器工作气压在 0.5～0.7Mpa 之间；2.检查供料器和工作台上是否有组件及异物，Camera和Sensor 上有无污物，如有则用干净的碎布小心清洁；3.检查供料器(Feeder)是否安装牢固，Feeder Top Cover是否有翘起；4.确认机器的轨道上，工作台和安全盖上无障碍物；5.将开关从 OFF 旋到 ON 位置，等待机器自检，自检成功后，依屏幕提示操作，执行原点复归；6.点击 WARM UP 图标，机器执行暖机动作(最少5分钟)。
生产准备1.点击 BOARD 图标，进入BOARD DATA SELECT界面，选择将要生产的程序，双击鼠标左键或点击 OK 按钮；2.在(Unit)画面上，点击Width调轨道，检查顶针是否按照当前的程序摆放；3.在(Setup)画面上，按下（Required Nozzles）吸咀类型，按其显示之吸咀类型正确安装吸咀；4.依据程序料站表，进行物料装载至FEEDER上，正确安装至设定好的Stage上；5.生产料站表与程序料站进行核对；6.经IPQC对料完成OK之后，便可开机生产。
文件编号文件版本SMT贴片机作业指导书XX电子科技有限公司一、操作流程三、相关图片XX-QPA-ENG016制定日期2018/5/1A/01页码第1页，共1页开始生产关机关机顺序1.待机器轨道PCB完全流出，按下机器上(RESET )复位按钮，让机器进行复位动作；2.在（Setup）画面上，按下（Save）对生产数据进行保存；3.检查机器可动部位有无异物，OK后按下主画面上的（POWER OFF）键，待机器回归原点后依提示操作；4.关机处理完毕待Windows界面出现“Restart” 提示后旋转电源开关至“O”标示处。
三、注意事项1.当机器处于自动运行状态时，不得将手和头及异物伸进机器安全盖范围内；2.不得在机器顶盖上或供料器的尾部表面放置任何杂物，避免掉入机器内造成机器的损坏；3.当机器出现异常时，应立即按下紧急制开关，并通知相关技术人员解决；4.对机器内部任何部件的检查，必须按下紧急制开关后打开安全盖方可进入机器，严禁两人以上同时操作一台机器；5.作业人员需配戴静电环或静电手套作业，每天须清洁机身及工作区域；6.下班(交接班)前，将抛料盒清洁干净，并对所抛散料依A、B、C级分类；7.严禁触碰标示警示部位；8.在装FEEDER时要把工作头推到轨道中间。

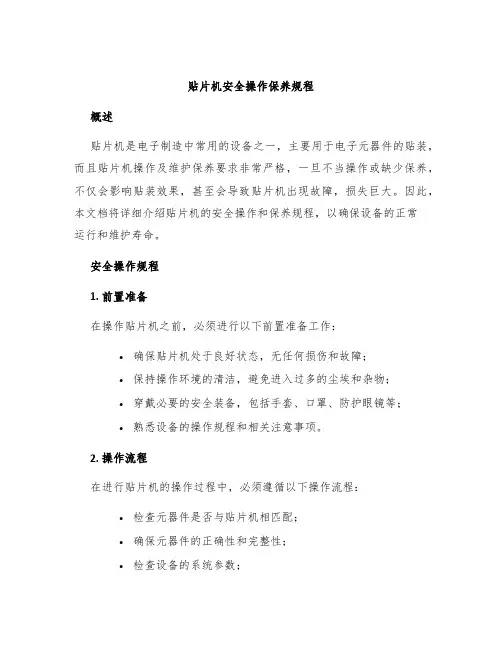

贴片机安全操作保养规程
