实验一 过电流保护实验
低电压启动过电流保护实验
根据实验需求，选择合适的断路器，用于在过电流时切断电路。
断路器安装
将断路器正确连接到电路中，确保其能够在需要时切断电流。
保护装置配置
配置适当的保护装置（如熔断器、热继电器等），以实现对电路 的有效保护。
04
CATALOGUE
实验结果分析
实验数据记录
实验设备
低电压启动过电流保护装置 、电源、负载、电流表、电 压表等。
断路器与保护装置
断路器
在实验过程中，用于切断或接通 电路，控制实验进程。
过流保护装置
在电路出现过电流时，自动切断 电路以保护设备和人员安全。
过压保护装置
在电路出现过电压时，自动切断 电路以保护设备和人员安全。
03
CATALOGUE
实验操作过程
电源设备的设置
电源设备
选择合适的电源设备，确保其能够提供稳定的低电压输入。
实验步骤
按照实验指导书进行操作， 记录实验过程中的电流、电 压等数据。
数据整理
将实验数据整理成表格，以 便后续分析。
数据处理与图表绘制
数据处理
对实验数据进行处理，计算相关 参数，如启动电流、过电流值等 。
图表绘制
根据处理后的数据绘制电流-时间 、电压-时间等图表，以便直观地 展示实验结果。
结果分析与讨论
在实验中，通过模拟电力系统的各种异常情况，观察低电压启动过电流保护装置的 动作情况，分析其性能和效果。
实验步骤
准备实验设备和材料，包 括低电压启动过电流保护 装置、电源、负载、测量 仪器等。
搭建实验电路，将低电压 启动过电流保护装置接入 电路中，并设置相应的电 源和负载。
通过调节电源和负载，模 拟电力系统的各种异常情 况，如短路、断线等。

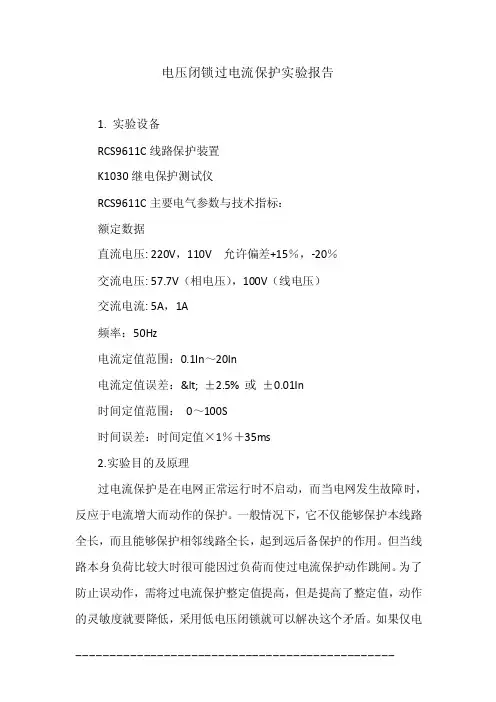

电压闭锁过电流保护实验报告
电压闭锁过电流保护实验报告1. 实验设备RCS9611C线路保护装置K1030继电保护测试仪RCS9611C主要电气参数与技术指标：额定数据直流电压: 220V，110V 允许偏差+15％，-20％交流电压: 57.7V（相电压），100V（线电压）交流电流: 5A，1A频率：50Hz电流定值范围：0.1In～20In电流定值误差：< ±2.5% 或±0.01In时间定值范围：0～100S时间误差：时间定值×1％＋35ms2.实验目的及原理过电流保护是在电网正常运行时不启动，而当电网发生故障时，反应于电流增大而动作的保护。
一般情况下，它不仅能够保护本线路全长，而且能够保护相邻线路全长，起到远后备保护的作用。
但当线路本身负荷比较大时很可能因过负荷而使过电流保护动作跳闸。
为了防止误动作，需将过电流保护整定值提高，但是提高了整定值，动作的灵敏度就要降低，采用低电压闭锁就可以解决这个矛盾。
如果仅电流大于整定值，而电压正常，表示线路没有故障，保护不动作；如果电流大于整定值的同时电压也低于整定值，则表明该线路发生短路故障，保护启动，切断故障。
这样既使保护不误动，又能提高保护灵敏度。
同时，当其他线路故障造成本段母线电压下降时，由于过电流保护未启动，此时保护也不会动作于跳闸，从而提高保护的可靠性。
RCS-9611C中RCS-9611C电压闭锁过电流保护逻辑框图如下：RCS-9611C电压闭锁过电流保护逻辑框图分析：以A相为例，由图可知A相上的过流Ⅰ段经电压闭锁和A 相电流大于整定电流值构成与门关系，再经过控制字过流Ⅰ段的投入以及T1时间的延时动作，从而形成方向过流Ⅰ段的保护。
同理，B、C相经过同样逻辑原理，实现B、C相的Ⅰ段方向保护。
由于使用了电压元件，所以在电流电压连锁速断保护中，电流元件的起动电流不需要按照最大运行方式整定，通常按照系统经常出现的主要运行方式来整定。
过电流保护实验

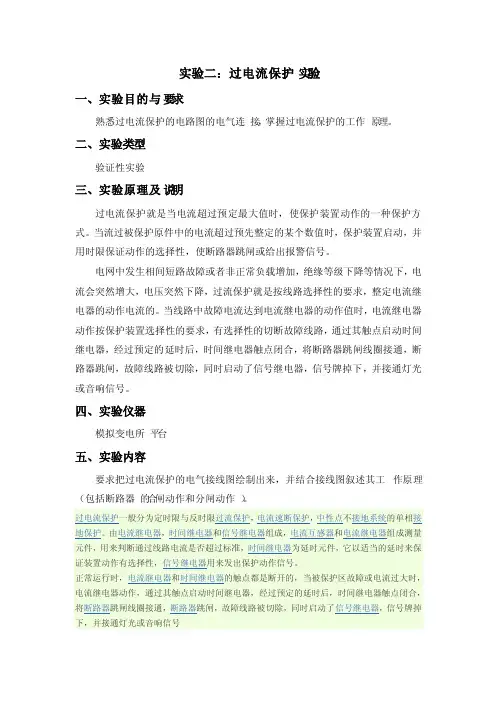

实验二：过电流保护实验一、实验目的与要求熟悉过电流保护的电路图的电气连接，掌握过电流保护的工作原理。
二、实验类型验证性实验三、实验原理及说明过电流保护就是当电流超过预定最大值时，使保护装置动作的一种保护方式。
当流过被保护原件中的电流超过预先整定的某个数值时，保护装置启动，并用时限保证动作的选择性，使断路器跳闸或给出报警信号。
电网中发生相间短路故障或者非正常负载增加，绝缘等级下降等情况下，电流会突然增大，电压突然下降，过流保护就是按线路选择性的要求，整定电流继电器的动作电流的。
当线路中故障电流达到电流继电器的动作值时，电流继电器动作按保护装置选择性的要求，有选择性的切断故障线路，通过其触点启动时间继电器，经过预定的延时后，时间继电器触点闭合，将断路器跳闸线圈接通，断路器跳闸，故障线路被切除，同时启动了信号继电器，信号牌掉下，并接通灯光或音响信号。
四、实验仪器模拟变电所平台五、实验内容要求把过电流保护的电气接线图绘制出来，并结合接线图叙述其工作原理（包括断路器的合闸动作和分闸动作）。
六、实验分析与思考1. 过电流保护电路中包括哪些继电器，其分别的作用是什么？过流继电器，用于电流故障判断，如DL-31或GL-15等时间继电器，用于整定值中间继电器用于扩张接点或容量电压继电器用于欠压或过压判断信号继电器用于发信号中间继电器：用于各种保护和自动控制线路中，以增加保护和控制回路的触点数量和触点容量。
时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。
（识别真假事故、、、、、过电流保护）四个电流继电器：2. 继电器的线圈和接点是如何先后动作的？、继电器的动合(常开)触点在继电器线圈未通电、通电、断电时是如何动作的A:未通电，断开。
继电器实验——精选推荐
实验十五低电压启动过电流保护实验一实验目的1掌握低电压闭锁过电流保护的电路原理保护范围和整定原则。
2理解保护电路中各继电器的功用和整定方法。
二预习与思考1图7-1保护装置中的电压继电器电流继电器、中间继电器、信号继电器等在电路中各起到什么作用2电路中各个继电器的参数是根据什么原则整定的3假如电流继电器的线圈接入了交流电压会出现什么严重后果误接入直流操作电压是否也会出现严重后果三原理说明在线路过电流保护的电流继电器KA的常开触点回路中串入低电压继电器KV的常闭触点而KV经过电压互感器TV接至被保护线路的母线上。
当供电系统正常运行时母线电压接近于额定电压因此电压继电器KV的常闭触点是断开的。
因此这时的电流继电器KA即使由于过负荷而误动作使其触点闭合断路器QF也不致误跳闸。
正因为如此凡装有低电压闭锁的过电流保护动作电流也包括返回电流不必按躲过线路的最大负荷电流IL.min来整定而只需按躲过线路的计算电流I30来整定即Iop I30 17-1 式中Krel为保护装置电流整定的可靠系数对DL型继电器取Krel1.2Kw为保护装置的接地系数对两相两继电器接线为1对两相一继电器接线为Ki为电流互感器的变流比保护装置的返回系数为Kre一般为0.8。
由于其Iop的减小能有效地提高过电流保护的灵敏度。
上述低电压继电器KV的动作电压按躲过母线正常最低工作电压Umin来整定同时返回电压也应躲过Umin。
因此低电压继电器动作电压的整定计算公式为Uop ≈0.6 17-2 式中Umin为母线最低工作电压取0.850.95UNUN为线路额定电压Krel为保护装置的可靠系数可取1.2Kre为低电压继电器的返回系数一般取1.25Ku为电压互感器的变压比。
低电压闭锁过电流的动作过程在图17-1所示低电压闭锁过电流保护装置中按正常运行时母线电压为额定值所以给低电压继电器加入额定交流电压此时低电压继电器KV的常闭触点是打开的电流继电器KA1、KA2触点也处于断开位置。
定时限过电流保护实验报告
定时限过电流保护实验报告
实验目的：
1. 了解电路中的定时器、继电器以及限制电流器的工作原理；
2. 掌握熟悉检测继电器、定时器以及其他电路元件的方法；
3. 设计和制作简单的过电流保护电路。
实验原理：
在电路中添加一个过电流保护电路可以在电路发生过电流时自动进行防护处理，防止
电路损坏。
利用定时器来判断电路是否处于过电流状态，当过电流时间达到一定程度之后，继电器将被触发，并切断电源，以达到过电流保护的目的。
实验器材：
1. 万用表
2. 经验板
3. 继电器
4. 定时器集成电路
5. 电阻、电容、二极管、LED等元件
6. 电源
实验步骤：
1. 按照电路原理图连接电路，其中包括定时器（555集成电路）、继电器、限制电流器等元件；
2. 检测电路元件参数是否符合实验要求，并根据需要进行调整；
3. 进行实验测试，记录电路过电流保护时的时间；
4. 根据实验数据进行分析，找出各种异常情况，并观察改进方法；
5. 在实验操作结束后，对整个实验过程进行总结，评估实验的结果及过程。
实验结果：
经过实验测试，我们成功地制作出了过电流保护电路。
当电路发生过电流时，定时器可以精确地计时并控制开关的动作。
在约10秒钟过后，继电器将被触发，并切断电源，达到了过电流保护的目的。
实验心得：
通过实验，我深刻地认识到了电路中各种元件的作用，并学会了如何根据电路要求选取相应的元件。
在实验中，我们需要不断的检测电路各个部分的参数以及中间结果，加强对电路工作原理的理解，从而不断得到进一步的改进。
实验也提高了我的实际操作能力。
电力系统综合实验——过流保护-三段配合整定
实验一过流保护三段配合整定一、实验目的1、加深对电流保护三段配合相互配合的理解；2、掌握电力系统电流保护的整定及实现方法。
二、实验内容1、学习RTDSfe流保护元件的使用方法；2、根据实际系统参数对保护进行整定，并记录故障波形；3、使用电力系统故障诊断专家进行故障分析。
三、实验原理电流一段保护的整定：为了保护电流速断的选择性，其起动电流必须躲过本条线路末端短路时最大短路电流，即在最大运行方式下末端母线三相接地短路故障电流。
电流速断保护不可能保护线路全长，要求保护线路全长的15%- 20卿可。
电流二段保护的整定：要求限时速断保护必须保护线路全长，因此他的保护范围必须延伸到下一级线路去，这样当下一级线路首端发生短路故障时就要动作。
在这种情况下，为了保证动作的选择性，就必要保护的动作具有一定的时限。
所以其整定值在下一条线路的一段整定值上加一个配合的可靠性系数即可。
对于二段保护来说，一般要延时0.5秒动作。
另外为了保护线路全长，限时速断保护必须在最不利于保护动作的情况下有足够的反应能力，所以需要其灵敏系数大于等于 1.3。
3最小运行方式下沫端发生两相相间短路时的短路电流电流三段保护的整定：为保证在正常情况下各条线路上的过电 流保护不误动，需要考虑最大负荷电流、返回系数和电机的白启动 系数，因此：具体的RTDW 保护设置模块设定在实验过程中体现，这里不再 赘述。
三条线路分别长 60km 80km 100km CT 的变比取为600:1 , PT 的 变比取为35000:100。
分别在三条线路的中间和末端设置故障。
参考实验原理和继电保护课程教材，根据线路参数合理设置整 定值，完成各条线路三段间过电流配合。
基本要求：第一条线路中间故障，保护一瞬时动作;* =顷可靠婆［尸动系数）一上割最大负荷电流）0.9（返回系数）四、 实验步骤1、 建立如下图35kV 电力系统模型:线路一末端负荷 2MW 0.8MVar; 线路二末端负荷 3MW IMVar; 线路三末端负荷 3MW IMVar.2、第一条线路末端故障，保护一延时动作；第二条线路中间故障，保护二瞬时动作；第二条线路末端故障，保护二延时动作；第三条线路实现全线速动。
电力系统继电保护原理实验
实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。
（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。
选2.4A 和4.8A 为实验整定值。
b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。
c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
低电压起动过电流保护及过负荷保护实验
低电压起动过电流保护及过负荷保护实验一、实验目的1、掌握发电机低电压起动过电流保护和过负荷保护的工作原理、整定值计算方法和调试技术。
2、理解发电机低电压起动过电流保护和过负荷保护的原理图，展开图及其保护装置中各继电器的功用。
3、学会发电机低电压起动过电流保护及过负荷保护的安装接线操作技术及整组实验方法。
二、预习与思考1、根据本次实验要求，参考图6－1、图6－2设计并绘制单相式发电机低电压起动过电流保护及过负荷保护实验接线图。
2、为什么要设置电压回路断线信号？3、二个时间继电器如何配合？4、低压起动过电流保护中哪几种继电器属于测量元件？5、过负荷保护中哪个继电器是测量元件？三、原理说明1、低电压起动过电流保护由于发电机的负荷电流通常比较大，以致过电流保护装置反应外部故障时的灵敏度可能很低，为了提高灵敏度，对过电流保护采用低电压起动，使保护能有效地区分最大负荷电流与外部故障二种不同的情况，见图6—1、图6—2。
因为发电机在最大负荷电流下工作时，电压降低甚小，而外部元件（如输电线路、升压变压器等）发生短路故障时，电压则剧烈降低。
利用这一特点，发电机过流保护采用低电压起动后就可以不去考虑避开最大负荷电流，而只要按发电机的正常工作电流整定保护装置的起动电流，从而使得保护装置的起动电流减小，灵敏度相应提高。
考虑到发电机是系统中最重要的元件，为了提高过流保护装置的可靠性，保护实验电路采用三相式接线。
互感器应装设在发电机定子三相线圈中性点侧的各相引出线上。
为了保证发电机在未并入系统前或与系统解列以后发生短路时，保护装置仍能正确工作，电压继电器应从装设在发电机出口处的电压互感器上取得电压，在实际保护接线中这些要点必须掌握。
在本保护中，当电压互感器二次回路断线时，低电压继电器起动中间继电器9，发出断线信号即中间继电器9同时起到交流电压回路断线监视作用。
低电压起动过电流保护装置的动作电流I dz,bh按下式整定：K KI dz,bh= -----------I fh，e(6—1)K h式中：K K——可靠系数，一般取1.15~1.25。
