钢渣粉磨及应用研究

合集下载

钢渣微粉在水泥混凝土中的应用研究

钢渣微粉在水泥混凝土中的应用研究硅灰、粉煤灰等矿物掺合料在混凝土中的应用，可大幅度的提高混凝土的性能。

但普遍使用的硅灰、粉煤灰等已出现了货源短缺及价格上涨等将钢渣粉作为混凝土的活性矿物掺合料，由于钢渣微粉的比表面积大、活性好、可与熟料粉混合配制水泥，同时可以作为外加剂替代水泥直接掺入混凝土中，生产性能优越的高性能混凝土，降低水泥和混凝土的成本。

1、钢渣粉的化学成分及特性1.1 钢渣粉的化学成分钢渣的化学成分组分CaO SiO2 Al2O3 FeO Fe2O3 MgO MnO P2O5含量40%~50% 12%~18% 2%~5% 7%~10% 5%~20% 4%~10% 1%~2.5% 1%~4% 钢渣粉的化学成分以CaO和SiO2 AI2O3、MgO FeO和Fe2O3等组分。

另外还有少量的S P和游离CaO MgO等，这些二价离子的游离金属氧化物以RO相表示，常以固溶体形式出现。

以化学成分而言，钢渣粉和水泥熟料有些相似，只是氧化物含量差别较大。

1.2 钢渣粉的特性1、将钢渣经机械磨细后，可以改变原先的晶体结构，增加颗粒表面的活化能，可以充当水泥或水泥混凝土的活性材料。

另外钢渣粉具有较好的流动性、耐久性、体积稳定性和抗碱骨料反应，混凝土中掺加钢渣粉后可提高混凝土的和易性，消除碱骨料反应。

2、钢渣微粉的水硬活性及活化措施。

钢渣的胶凝活性来源于其含有的硅酸盐、铝酸盐及铁铝酸盐矿物，其中所含的硅酸二钙C2S硅酸三钙C3S 对强度的贡献最大。

钢渣中的主要矿物相RO相没有胶凝性，而且吸收氧化钙，使钢渣中的硅酸三钙减少。

虽然钢渣的化学成分与水泥熟料相似，但它的生成温度比硅酸盐熟料高了很多，其矿物结晶致密、晶粒较大、水化速度缓慢，只是一种具有潜在活性的胶结材料。

且钢渣中含有大量的CaO MgO成分，控制不当极易造成安定性不良的后果。

另外钢渣粉中虽然含有少量C3S、C2S料少，因此将钢渣用于水泥和混凝土中必须对其活性进行激发。

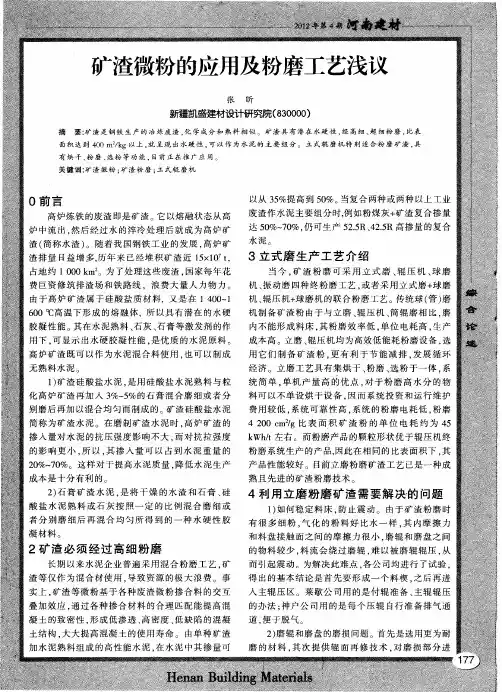

矿渣微粉的应用及粉磨工艺浅议

统简单，机产量高的优点，于粉磨高水分的物单对料可以不单设烘干设备，而系统投资和运行维护因费用较低，系统可靠性高，统的粉磨电耗低，磨系粉ｋ／左右。而粉磨产品的颗粒形状优于辊压机终Ｗｈｔ粉磨系统生产的产品，因此在相同的比表面积下，其
达５％～０仍可生产５．４．Ｒ高掺量的复合０７％，２５２５Ｒ、水泥。
高炉炼铁的废渣即是矿渣。它以熔融状态从高炉中流出，后经过水的淬冷处理后就成为高炉矿然渣（简称水渣）。随着我国钢铁工业的发展，炉矿高
１如何稳定料床，）防止震动。由于矿渣粉磨时
有很多细粉，化的粉料好比水一样，内摩擦力气其和料盘接触面之间的摩擦力很小，辊和磨盘之间磨的物料较少，流会绕过磨辊，以被磨辊辊压，料难从而引起震动。为解决此难点，公司均进行了试验，各
１７７
叠加效应，过各种掺合材料的合理匹配能提高混通
凝土的致密性，成低渗透、密度、形高低缺陷的混凝
占地约１００ｋ０ｍ。为了处理这些废渣，国家每年花
费巨资修筑排渣场和铁路线，浪费大量人力物力。由于高炉矿渣属于硅酸盐质材料，又是在１４０１０～６０℃高温下形成的熔融体，所以具有潜在的水硬０胶凝性能。在水泥熟料、灰、膏等激发剂的作其石石用下，显示出水硬胶凝性能，可是优质的水泥原料。高炉矿渣既可以作为水泥混合料使用，可以制成也

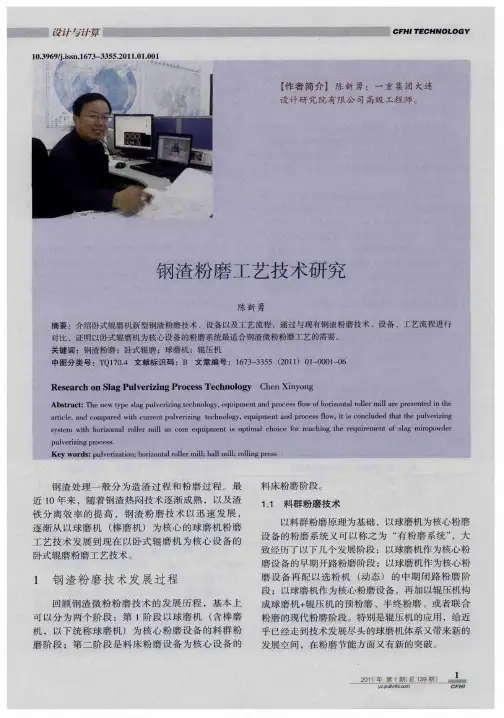

钢渣粉磨工艺技术研究

设计ｓ计算
体运动至简体上部时，被刮料装置刮下落在物料
＼
／
推进器上，物料推进器将被挤压粉碎后的物料由入口端向出口端以螺旋线轨迹进行运送。在由入口向出口运动过程中，物料被反复挤压破碎。在
业中，第一个采用卧式辊机粉磨冶金钢渣的企业是山东日照钢铁公司，其核心设备为０８０ｍ的卧３０ｍ式辊磨机，２１００年９月投料试生产，台时产量达到５／，成品细度达到３０～０ｍａ。此外，０ｔｈ０４００ｍ／８ｇ
ห้องสมุดไป่ตู้
２１年第１昱１９期）０１期（３
ｙｚ泽＠ｃｈ．ｏｆｉｍｃ
一
重技雍
爱０
。 “
与器产黼第
的优势更加显著（见（参（一重技术》２１第１）００年期）；其次采用悬浮预热器工作原理来烘干含有物理水分的物料，其单位产品热耗要比立式磨热耗低。究其原因一是立式磨需要的风量大，带走的热
还是气体循环回路，两者均以空气分级机和立式烘干机为循环回路，所以，在以卧式辊磨机为核心的
粉磨系统里，除卧式辊磨机外，空气分级机和立式
烘干机的功能与作用是非常重要的。
（）物料循环回路１
卧式辊磨机的粉磨带设在回转简体内部，由磨辊与粉磨带一起构成粉磨轨迹。采用类似球磨机的

钢渣的利用及其应用研究进展

钢渣的利用及其应用研究进展论文
钢渣是钢铁工业生产过程中产生的废弃物，它包括钢铁轧制过程中发生的渣料以及焊接、热处理和加工过程中产生的残留材料。

长久以来，钢渣一直是一种有毒的污染源，其中含有大量的重金属和粉尘，因此产生了污染环境和人体健康的危害。

近年来，由于科技的进步，钢渣的利用受到越来越多的关注。

它既可以作为原料再被加工，也可以用于冶金、农业或其他行业的原料。

在冶金行业，钢渣已广泛用于铁锭冶炼，并在半碳钢、低合金钢和各种灰铁中发挥着重要作用。

如果这些钢渣被经过合适的净化处理，则可以用于构成钢结构或类似的大型装置。

同样，钢渣也可以作为各种铸件的材料。

比如，钢渣可以用于制造汽车零部件，桥梁，机械设备等。

在农业行业，钢渣也可以用于填料，防护和肥料制备中，可以有效地增加耕地的肥力，改善土壤结构，减少水土流失，从而改善农作物的产量。

在矿产开采方面，钢渣也可以用作开采过程中有害物质的结合剂，这不仅可以保护环境，还可以有效地提取矿物质。

此外，近年来，随着环保意识的提高，钢渣也得到了越来越多的应用。

例如，钢渣可以用于制造建筑材料，道路施工，沥青混凝土等；也可以用于石油及化学工业中的分离剂，过滤材料和除臭剂；也可以用于能源回收中，用于煤气炉的填料及催化剂，等等。

总之，钢渣的利用及其应用研究已取得了重大进展，它在工业及农业中都有着重要的作用，从而可以从根本上减少对环境和人类健康的危害，更加有效地提高生产效率和保护环境。

钢渣微粉在混凝土中的多用途应用

钢渣微粉在混凝土中的多用途应用本文介绍了钢渣微粉对混凝土拌合物性能的影响，可根据不同需求来调节钢渣微粉的掺量。

通过实验证明，在混凝土中掺加一定量的磨细钢渣微粉，可以改善混凝土的流动性、可泵性；利用钢渣微粉的微膨胀性可以代替膨胀剂生产微膨胀混凝土；可以生产钢渣大体积混凝土。

标签：磨细钢渣微粉；多用途；限制膨胀率；大体积混凝土钢渣作为炼钢的副产品，其大量存在不仅占用了土地，也是造成环境污染的污染源。

我国对钢渣处理利用研究早在50年代末，至今已开发了多种钢渣综合处理技术。

在作为胶凝材料的应用中，目前认为钢渣中存在大量的f-cao以及钢渣杂质，物化性能波动范围大活性组分低等几方面因素而受到限制。

本文研究利用钢渣微粉f-cao微膨胀作用，代替膨胀剂生产微膨胀混凝土；发挥其活性组分掺入混凝土中代替水泥，生产大体积混凝土、防水混凝土、普通混凝土等，有利于降低成本，提高混凝土性能。

1、原材料1.1水泥：选用42.5级普通硅酸盐水泥，比表面积390m2/kg，初凝时间125min，终凝时间195min，28d抗折强度8.9MPa，28d抗压强度47.8MPa。

1.2钢渣微粉：磨细钢渣微粉，比表面积430m2/kg，密度3.31g/cm3，28d 活性指数89%，流动度101%，烧失量1.02%，SO3 含量1.6%。

1.3外加剂：采用NST-5B萘系泵送剂，减水率20%，含固量40%，密度为1.18g/mL，PH值为7.8。

1.4粗骨料：选择5-25mm连续粒级的碎石，含泥量0.3%，泥块含量0.2%，针片状5%，压碎指标11%1.5细骨料：选用人工砂与细河砂1：1混合。

细度模数2.9，含泥量1.9%，泥块含量0.5%，人工砂石粉含量3%，亚甲蓝MB值为0.5。

2、试验研究2.1不同钢渣微粉的掺量对水泥性能的影响分别选取20%、30%、40%、50%的钢渣微粉取代水泥进行试验，考察钢渣微粉的掺量对水泥物理性能和力学性能的影响。

钢渣粉生产的关键技术与在混凝土应用

钢渣粉生产的关键技术与在混凝土中的应用引言钢渣粉是钢铁冶炼过程中产生的一种副产品，其化学成分和物理性质使其成为一种理想的混凝土添加剂。

钢渣粉在混凝土应用中可以提高混凝土的强度、耐久性和可持续性，同时减少环境污染。

本文将介绍钢渣粉生产中的关键技术，并探讨其在混凝土中的应用。

钢渣粉生产的关键技术原料选择与预处理钢渣粉的生产首先需要选择合适的原料，一般来说，炼铁过程中产生的平炉渣和转炉渣是常用的原料。

这些原料需要经过预处理，包括破碎、磨细、磁选等过程，以获得具有适当化学成分和颗粒大小分布的钢渣粉。

粉磨工艺粉磨是钢渣粉生产中最重要的工艺环节之一。

通常采用磨煤磨、水磨和辅助磨等方法进行粉磨。

不同的粉磨工艺会对钢渣粉的性能产生影响，包括颗粒细度、比表面积、颗粒形状等。

因此，选择适当的粉磨工艺对于获得高质量的钢渣粉至关重要。

活性调整钢渣粉具有一定的活性，可以与混凝土中的水化产物发生反应，形成胶凝材料，提高混凝土的强度和耐久性。

然而，钢渣粉的活性可能受到原料成分、磨煤磨工艺等因素的影响。

因此，需要进行活性调整，以确保钢渣粉的活性达到预期的要求。

检测与控制在钢渣粉生产过程中，需要进行相应的检测与控制。

常用的检测方法包括化学分析、物理性能测试等。

通过对钢渣粉进行全面、准确的检测，可以及时发现并解决生产过程中的问题，提高钢渣粉的质量。

钢渣粉在混凝土中的应用提高混凝土强度钢渣粉可以部分代替水泥，使混凝土具有更好的强度。

钢渣粉中的活性成分与水泥中的水化产物反应，形成更多的胶凝物质，填充混凝土中的孔隙，增强混凝土的致密性和黏聚力，从而提高混凝土的强度。

提高混凝土耐久性钢渣粉中的无机活性物质可以改善混凝土的耐久性。

钢渣粉中的硅酸盐、铝酸盐等成分可以与水化产物反应，生成具有良好耐久性的钙硅酸盐胶凝材料，提高混凝土的抗硫酸盐侵蚀、抗氯离子渗透等性能。

降低环境污染钢渣粉是一种可持续发展的材料，可以将废弃的钢渣资源化利用，并减少对环境的污染。

钢渣粉在混凝土中的应用

钢渣粉在混凝土中的应用随着建筑行业的不断发展，混凝土作为建筑材料的重要组成部分，对其性能的要求也越来越高。

为了满足工程建设对混凝土性能的需求，人们不断探索新型的混凝土掺合材料，其中钢渣粉作为一种具有潜力的材料备受关注。

钢渣粉是一种工业废弃物，它来源于钢铁冶炼和炼钢生产中的废弃物，经过粉碎、筛分和加工而成。

本文将从钢渣粉的来源及特性、在混凝土中的应用效果以及对混凝土性能的影响等方面进行系统性的探讨，旨在全面地探究钢渣粉在混凝土中的应用。

一、钢渣粉的特性及来源1. 来源钢渣粉是产生于钢铁冶炼和炼钢生产中的一种废弃物。

在钢铁冶炼和炼钢的过程中，熔融渣经过粉碎、磨碎后形成细颗粒状的物料，这就是钢渣粉。

由于钢铁冶炼过程中使用的生铁和废钢中含有许多有害元素，例如氮、硫、砷、铅等，这些元素会以氧化物、氢氧化物等化合物的形式存在于钢渣粉中，因此使用前需要对其进行处理，以确保对混凝土的影响在合理范围内。

2. 物理化学特性钢渣粉常规的物理化学特性如下：(1) 粒径特性：钢渣粉的粒径通常小于75微米，其细度比泛指。

粉末颗粒的微细特性有利于与水泥和其它矿物掺合材料形成致密的混凝土基质，增加混凝土的强度和耐久性。

(2) 化学成分：钢渣粉中主要含有二氧化硅、氧化铁、氧化钙等成分，这些成分的存在为混凝土提供了更好的物理力学性能。

(3) 含铁量：钢渣粉中还含有一定量的铁元素，这些铁元素有助于提高混凝土的抗裂性能和耐久性。

二、钢渣粉在混凝土中的应用效果1. 增强混凝土强度钢渣粉作为混凝土掺合材料之一，能够在一定程度上代替水泥，提高混凝土的细密性和均匀性，从而增强混凝土的抗压强度和抗折强度。

使用钢渣粉掺合混凝土，可以大大提高混凝土的耐久性和抗风化性能，降低混凝土裂缝的产生。

2. 改善混凝土耐久性混凝土中加入适量的钢渣粉可降低混凝土的孔隙率，提高混凝土的致密性，降低渗透性和吸水性，改善混凝土的耐腐蚀性和耐久性。

这对于在恶劣环境下使用的混凝土结构尤为重要，例如在水下、潮湿环境或具有化学腐蚀性物质的场合中使用。

钢渣粉磨技术探讨

ＲｅｅｒｈｏｈｔｅｌｇＧｒｎｄｎｃｏｏｙｓａｃｎｔｅＳｅｌＳａｉｉｇＴｅｈｎｌｇ
Ｘｉｅｇｈｏ，ＺｈａｇＺｈｙｎａＮｎｃａｎｕｉ
（ｃｏｌｆｅｈｎｃｌｎｉｅｒｇＳｈｏＭｃａｉａＥｇｎｅｉ，ＨｕａｉｅｓｙｏＴｃｎｌｇ，ＺｕｈｕＨｕａ１０７ｈｎ）ｏｎｎＵｎｖｒｉｆｅｈｏｏｙｈｚｏｎｎ２０，Ｃｉａｎｔ４
（湖南工业大学机械工程学院，湖南株洲４２０１０７）
摘
要：针对目前我国钢渣利用率不高，用层次低的现状，在分析钢渣理化性质和传统的钢渣回收利利
用技术缺陷的基础上，根据 “ 料层粉磨 ”原理，提出了一种用卧辊磨粉磨钢渣的技术。重点研究卧辊磨的
收稿日期：２１９Ｏ０卜０一７
Ａｂｓｒｃｔａｔ：ＩｉｗｆｔｅｃｒｅｔｏｒｔｎｏｌｖｌｕｉｉａｉｎｏｔｅｌｇｉｉａａａｙｅｈｈｓｃｌａｄｎｖｅｏｈｕｒｎｗａｅａｄｌｗｅｔｚｔｆｓｅｌｓａｎＣｈｎ，ｌｚｓｔｅｐｙｉａｌｅｌｏｎｎ
ｃｅｃｌｒｐｒｉｓｏｅｌｌｇａｄｉｓｒｃｃｉｇｔｃｎｃｌｅｅｔ．ｅｂｓｓｏｐｒｉｌｅｓｃｍｍｉｕｉｎｒｎｉｌ，ｈｍｉａｏｅｔｆｓｅａｎｅｙｌｎｅｈｉａｆｃｓＯｎｔａｉｆ” ａｔｅｂｄｏｐｅｔｓｔｄｈｃｎｔｏ ”ｐｃｐｅｉｐｕｓｆｒａｄａｎｗｃｎｑｅｏｒｎｉｇｓｅｌｓａｔｒｍｉ．ｔｄｅｅａｌｅｓｒｃｒｎｅｇｎｉｇｐｎｉｌｔｏｗｒｅｔｈｉｕｆｇｄｎｔｅｌｇｗｉｈｏｏｌＳｕｉｓｉｄｔｉｔｔｕｔｅａｄｔｒｄｎｒｃｐｅｅｉｈ１ｎｈｕｈｉｉｏｒｍｉｌｎｅｐｒｃｓｏｔａｅｓｅｌｓａｗｄｒＴｈｅｕｔｈｗｈｔｓｎｒｍｌｔｒｎｔｅｌｇｈａｆｈｏｏｌａｄｔｏｅｓｆｗｍｋｔｅｌｇｐｏｅ．ｅｒｓｌｓｓｏｔａｉｇｈｏｏｈｌｏｕｉｌｏｇｄｓｅｌｓａｓｉａｖｔｇｓｏｗｏｋｎｇｐｅｓｈｇｆｃｅｙ，ｏｅｅｇｏｓｍｐｉｎａｄＳｎ．ｄａａｅｆｌｗｒｉｒｓ，ｉｈｅｎｏｉｉｎｃｌｗｎｒｙｃｎｕｔｎＯｏｏＫｅｗｏｄｓ：ｇｎｎｔｅｌｇａｔｌｅｓｃｍｍｉｕｏｙｒｉｉｒｄｇｓｅｌＳａ；ｐｒｉｅｂｄｏｃｎｆｎ；ｈｏｏｎｌｉｒｒｉｌ

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

26.1 24.6 24.4 24.4 26.5
50.3 49.6 46.9 48.6 51.3
83.51 82.45 77.98 80.71 85.26
合格合格合格合格合格
26.96
4.7 4.5 5.2
天津水泥工业设计研究院有限公司
复合粉比表面积 m2/kg MPa 410 441 5.9 6.0 6.0 6.9 402 6.4 抗折强度 7d 活性% 79.82 81.86 81.86 93.88 87.53 MPa 8.4 8.2 8.1 9.3 8.9 28d
Al2O3 7.46 5.31 4.10
Fe2O3 3.94 5.79
CaO MgO TiO2 55.57 5.45 52.30 8.50 0.00
R2O 0.6 0.06
P2O5 0.92 1.30
SO3 0.10 0.42
Cl
MnO 1.12 1.90
2.17 0.011 0.420
18.55 43.15 12.39 1.06
479
508 607 508 422 443 491 518 600
B5
B4' R1 R2 R3 R4 R5
315
315 315 315 315 315 315
135
135 135 135 135 135 135
190+185
210+205 185+180 195+195 190+195 190+185 215+210
天津水泥工业设计研究院有限公司
钢渣微粉的性能研究
钢渣微粉标准（新）
——用于水泥和混凝土中的钢渣粉中钢渣粉的技术要求
级项目一级 ≥400 ≥2.8 ≤1.0 ≤3.0 比表面积，m2/kg 密度，g/cm3 含水量，% f-CaO含量(质量分数)，% 别二级
SO3含量(质量分数)，%
碱度系数活性指数， % 7d 28d 沸煮法压蒸法 ≥65 ≥80
天津水泥工业设计研究院有限公司
钢渣的基本情况
钢渣的化学成分
不同炼钢炉的炉型所排出的钢渣的化学成份，%
µ ü Ö Ô ½ Ð Ê ª ¬¿ ¯ Ô ü ©Ã Ä Ú ç ³ ¿ ¯ Ô ü ó Ã · Ú õ Ã ± Ú « ¾ » ´ Ô ü º Ã ¿ ¯ Ô ü ± ö µ Ö Ô ü
CaO 46« ¡ 60 41.6 58.53 25.53 47.6 46.27
YB/T 022-2008
GBT 20491-2006 YB/T 140-1998 YB/T 148
在利用钢渣生产水泥方面，中国起步较早，二十世纪六十年代，我国就开始用钢渣生产水泥的研究并投入生产，目前已经制定了一系列钢渣水泥标准。 ——中冶建筑研究总院有限公司
天津水泥工业设计研究院有限公司
钢渣微粉的性能研究
FeO
12.30 7.34 14.06
MnO P2O5 f-CaO
1.11 1.34 1.88 1.31 0.56 1.10 1.80 2.80 1.84
碱度
2.72 2.45 2.45
太原钢铁公司
鞍山钢铁公司马鞍山钢铁公司南京钢厂
14.22
15.43 11.48 17.19
8.79
10.71 6.47 7.43
渣制成球后返回炼钢炉作为熔剂使用； ●在基建中的使用：利用钢渣的容重大、呈块状、表面粗糙、不滑移、强度高、耐磨、耐蚀、与沥青粘结牢固等特点，在交通道路方面、海港码头、工厂住宅区等建设中，使用了大量钢渣用作筑路的基材或回填料等； ●在农业方面的应用：钢渣富含钙、镁、磷、硅和少量锰、锌和
铜等，具有多种农作物的营养元素，在钢渣的综合利用中，农业上的
≤4.0
≥1.8 ≥55 ≥65 ≥90 合格当钢渣中MgO含量大于13%时应检验合格
流动度比，% 安定性
天津水泥工业设计研究院有限公司
钢渣微粉的性能研究
唐山嘉恒实业有限公司的钢渣/矿渣试验结果
●不同比表面积水淬钢渣粉的物理性能试验结果样品编号水泥 g B0 B01 B1 B2 B3 B4 450 315 315 315 315 315 钢渣 g 0 135 135 135 135 135 流动度 mm 190+190 190+195 190+195 190+190 195+195 195+195 钢渣粉比表面积 m2/kg 333 391 423 455 需水量 % 27.20 26.56 26.62 26.70 26.70 26.60 MP a 7.2 5.4 5.5 5.0 4.9 4.6 7d 活性% 100.00 74.88 76.04 69.12 67.74 62.90 MPa 9.05 7.4 7.6 7.3 7.2 7.7 抗折强度 28d 活性% 100.00 82.14 83.98 81.03 79.56 85.08 MPa 47.3 28.2 29.5 28.0 27.3 24.4 7d 活性% 100.00 59.62 62.37 59.15 57.69 51.59 MPa 60.2 50.6 52.0 51.9 50.6 49.9 抗压强度 28d 活性% 100.00 84.04 86.38 86.15 84.03 82.95 安定性合格合格合格合格合格合格
钢渣微粉标准（旧）
项目比表面积（m2/kg）密度（kg/m3）游离CaO含量（％）
级别
350级 350ª50 3.15ª0.15 ≤3.0 450级 450ª50 3.15ª0.15 ≤3.0 750级 750ª50 2.80ª0.20 ≤3.0
金属铁含量（％）
碱含量（％）水含量（％）碱度系数活性指数（％）流动度比（％）安定性 7天
唐山嘉恒实业有限公司的钢渣/矿渣试样
试样种类
密度,g/cm3
水分,%
粉磨功指数,kWh/t
磨蚀性指数,g 0.4762（砂岩类0.4020 水泥熟料0.1389）
水淬钢渣
大块钢渣矿渣
3.48
3.64 2.89
0.77
0.12 1.14
23.6(P = 80μm)
29.3(P = 80μm) 23.5(P = 80μm) 天津（大无缝）钢管厂钢渣试样
≤0.8
≤0.3 ≤0 ≥2.0 ≥75
≤0.8
≤0.3 ≤2.0 ≥2.0 ≥80
≤0.8
≤0.3 ≤2.0 ≥2.0 ≥85
28天
≥80
≥100
≥85
≥100
≥90
≥100
如果MgO含量大于13％，则应在525硅酸盐水泥中掺加30％后，经压蒸法检验合格
钢渣的碱度M＝
CaO SiO 2 P2 O 5
天津水泥工业设计研究院有限公司
钢渣的基本情况
钢渣的含铁情况
●钢渣中含有5~15%的金属铁和14~30%的含铁磁性物质； ●早期治渣的目的：提取废钢10%，90%尾渣废弃；
●济钢集团用2-Φ2.2¬7.0球磨机，2006年年处理含铁量30 ％钢渣l0万吨，可产出产TFe>95％的粒钢0．75万吨， TFe>65％的铁精粉1．75万吨；比表面积>420mVkg的钢渣微粉7．5万吨。
天津水泥工业设计研究院有限公司钢渣水泥系列标准序号标准名称
钢渣微粉的性能研究
标准号
1
2 3 4
钢渣硅酸盐水泥
钢渣道路水泥低热钢渣水泥钢渣砌筑水泥
GB 13590-2006
JC/T 1087-2008 JC/T 1082-2008 JC/T 1090-2008
5
6 7 8
用于水泥的钢渣
用于水泥和混凝土中的钢渣粉水泥用钢渣化学分析方法水泥用钢渣中金属铁含量测定方法
P2 O 5 0« ¡ 1 ª ¡ ¡ ª ª ¡ ¡ ª 1.21 4.2 4.85
S é ´ ¹ Å <0.4 2.1« ¡ 3.5 0.04 1.18 0.10 3.6 ª ¡ ¡ ª 0.88 ª ¡ ¡ ª 2.32 0.10 3.12
不同钢厂的钢渣化学成份，%
SiO2 杭钢 21.50 首钢 15.28 柳钢 14.86
TFe
Fe2O3 FeO
SiO2 Ai2O3 CaO
MgO MnO P2O5 碱度硬度容重
5.20 0.78 2.4 9~10 1.6
30.15 4.16
8．50 15.91 3.98
40.14 2.85
天津水泥工业设计研究院有限公司
钢渣的基本情况
钢渣的易磨性
●杭钢钢渣粉磨功指数Wi= 23.1 kW· h/t ●首钢钢渣的粉磨功指数 Wi =19.4 kW· h/t ●矿渣的平均粉磨功指数21.3kW· h/t ●熟料的平均粉磨功指数15.9kW· h/t ●石灰石的平均粉磨功指数11.0kW· h/t
26.60
4.5
4.6 4.7 4.6
62.56
64.06 65.44 62.90 64.52 61.52 71.20
6.9
76.43
24.9
22.4
52.70
47.33 55.11 51.99 51.48 51.50 56.02
48.5
80.49
合格
7.7 7.6 7.0 7.4 7.1
84.71 83.98 77.16 81.77 78.08
易磨性 24.7 27.4
说明：连铸渣含5%的金属铁块，因无法破碎，所以在制样时剔除，破碎后又用磁铁吸除铁渣。
天津水泥工业设计研究院有限公司
钢渣的基本情况
钢渣的利用途径
●回收废钢：一些炼钢企业，也在开发渣山中回收了大量废钢； ●作为冶金原料：利用钢渣中含有很高的CaO、铁分以及一定比
