冷凝器结构
半导体管壳式冷凝器
半导体管壳式冷凝器
从结构上来看，半导体管壳式冷凝器通常由内外两个壳体组成，内壳体用于传导冷却介质，外壳体则用于包裹整个冷凝器以防止能
量损失。
在内壳体中，通常会设置有冷却管或其他冷却装置，以确
保高温气体能够迅速冷却并凝结成液体。
这种设计有助于提高冷凝
效率，并且能够适应不同工艺条件下的需求。
半导体管壳式冷凝器的工作原理是基于热交换的原理。
高温高
压的气体进入冷凝器后，通过冷却装置的作用，气体中的热量被迅
速带走，导致气体冷却并凝结成液体。
这样的设计能够有效地将气
体中的有用成分分离出来，并且有利于后续的处理和回收利用。
在半导体制造过程中，半导体管壳式冷凝器扮演着至关重要的
角色。
它可以用于将半导体生产过程中产生的废气中的有害物质冷
凝成液体，以便进行安全处理和处置。
同时，冷凝器还可以帮助回
收一些有价值的物质，减少资源浪费。
总的来说，半导体管壳式冷凝器在半导体制造和其他工业领域
中扮演着不可或缺的角色。
它的设计和工作原理使其能够高效地处
理高温高压气体，并且有助于资源的回收和再利用。
在未来，随着
工业技术的不断发展，半导体管壳式冷凝器的性能和效率也将得到进一步的提升，以满足不断变化的工业需求。
jct冷凝器说明书
jct冷凝器说明书1. 产品概述JCT冷凝器是一种高效冷却设备，广泛应用于工业生产中的冷却与热回收过程。
本说明书将详细介绍JCT冷凝器的结构、工作原理、使用方法以及注意事项。
2. 结构与组成部分JCT冷凝器由以下几个主要部分组成：2.1 冷却管道：采用高品质铜材制成，具有良好的导热性能和耐腐蚀性。
2.2 高效散热器：采用先进的散热技术，能够有效地将废热散发出去，减少能量损耗。
2.3 控制系统：包括温度控制、压力控制和流量控制等多个模块，确保冷却过程的稳定性和自动化。
3. 工作原理JCT冷凝器通过传递冷却剂与待冷却物之间的热量，使待冷却物的温度迅速下降。
其工作原理如下：3.1 冷却剂的循环：冷却剂在冷却管道中进行循环，通过吸收待冷却物的热量后，被高效散热器冷却并重新循环。
3.2 热量传递：待冷却物通过接触冷却剂，传递热量至冷却剂中，使待冷却物的温度降低，从而实现冷却效果。
4. 使用方法4.1 安装：将JCT冷凝器放置在适当的位置，并确保其稳定性。
连接冷却管道与待冷却物，确保密封可靠。
4.2 开启电源：将冷凝器连接至电源，并打开电源开关。
验证控制系统是否正常启动，并进行必要的设置调整。
4.3 运行监控：监控冷凝器的运行状态，确保冷却效果和能量利用的最佳平衡。
定期清洗冷却管道，保证散热效果。
5. 注意事项5.1 安全操作：在使用JCT冷凝器时，操作人员应按照安全操作规程进行操作，避免发生人身伤害。
5.2 维护保养：定期检查冷凝器各部件的工作状态，及时清洁和更换故障部件，以确保其正常运行和延长使用寿命。
5.3 环境适应：在使用JCT冷凝器时，确保环境温度在适宜的范围内，避免过高或过低的温度对设备运行产生不利影响。
5.4 紧急处理：在出现故障或紧急情况时，应立即切断电源，并寻求专业人员的帮助进行检修和处理。
总结：本说明书对JCT冷凝器进行了全面的介绍，包括其结构、工作原理、使用方法和注意事项等。
通过正确使用和维护JCT冷凝器，可以提高工业生产中的冷却效率，达到节能的目的。
冷凝器的工作原理
冷凝器的工作原理一、概述冷凝器是一种常见的热交换设备，主要用于将气体或者蒸汽中的热量传递给冷却介质，使其冷却并凝结为液体。
冷凝器广泛应用于空调、制冷设备、汽车发动机等领域，其工作原理是通过热传导和对流传热的方式实现热量的转移。
二、工作原理冷凝器的工作原理可以分为传统冷凝器和换热管冷凝器两种类型。
1. 传统冷凝器传统冷凝器通常采用管壳式结构，由管束、壳体和冷却介质组成。
其工作原理如下：（1）冷却介质进入冷凝器的壳体，流经管束的外侧。
（2）热量传递：热气体或者蒸汽通过管束的内侧，与冷却介质进行热量交换。
热量从热气体或者蒸汽传递到冷却介质。
（3）冷却介质在与热气体或者蒸汽的热量交换过程中，吸收热量，温度升高。
（4）冷却介质经过冷却后，通过出口离开冷凝器，同时热气体或者蒸汽在冷却过程中凝结为液体。
2. 换热管冷凝器换热管冷凝器是一种新型的冷凝器结构，其工作原理如下：（1）冷却介质进入冷凝器的壳体，流经换热管的外侧。
（2）热量传递：热气体或者蒸汽通过换热管的内侧，与冷却介质进行热量交换。
热量从热气体或者蒸汽传递到冷却介质。
（3）冷却介质在与热气体或者蒸汽的热量交换过程中，吸收热量，温度升高。
（4）冷却介质经过冷却后，通过出口离开冷凝器，同时热气体或者蒸汽在冷却过程中凝结为液体。
三、冷凝器的特点冷凝器具有以下特点：1. 高效传热：冷凝器采用热传导和对流传热的方式，能够高效地将热量传递给冷却介质，实现热量的转移。
2. 稳定性好：冷凝器能够稳定地将热量转移到冷却介质中，保证冷却介质的冷却效果。
3. 结构简单：传统冷凝器结构简单，易于创造和维护，换热管冷凝器结构更加紧凑。
4. 应用广泛：冷凝器广泛应用于空调、制冷设备、汽车发动机等领域，满足不同领域的冷却需求。
四、冷凝器的应用领域冷凝器在各个领域有着广泛的应用，以下是几个常见的应用领域：1. 空调系统：冷凝器是空调系统中的重要组成部份，用于将室内热气体的热量传递给室外空气，使室内空气得到冷却。
冷凝器
4.4 冷凝器选型
按冷凝物选型 含不凝气的冷凝冷却过程
高压下过去多采用立式冷凝器，近来很多是采用卧式。对 于立式，要考虑到安装与检修的条件；对于卧式，要采取 适宜的流速，以免液体与气体分层。
4.4 冷凝器选型
按冷凝器结构选型 冷凝器流程选择时下列因素可予以考虑
4.3 冷凝器设计要点及影响因素
影响因素 冷凝器安排方式：管壳式冷凝器有立式与卧式两种，当冷
凝器的个数较多时，在安排上又有串联与并联两种。 ― 对于一台冷凝器，当饱和气体的流率相同，冷凝器的型
号相同时，卧式冷凝器的平均传热系数比立式的高 ― 对于多方案比较平均传热系数的相对比值从表中可以看
到。比较基础为：流率相同，管子总数相同，管长为6米。
滴状 冷凝
• 冷凝液不能很好地润湿壁面，冷凝液将在壁面上形成一个个小液 珠，且不断成长变大，液珠变大之后，由于受重力作用，会不断 地携带沿途的其它液珠沿壁流下，使壁面重复液珠的形成和成长 过程，冷凝放出的汽化潜热可直接传递给壁面
4.2 冷凝机理
膜状冷凝 绝大部分的冷凝过程属于膜状冷凝，这时，液膜层就成
4.2 冷凝机理
（2）膜状冷凝的特点 纯组分与小温差介质
的冷凝：对于纯组分或小 温差介质的冷凝，它们的 气相温度场是平坦的，气 体到达气液界面时不存在 传质阻力，界面温度等于 气相主体温度（Tif=Tv）， 温度分布如图。
4.2 冷凝机理
（2）膜状冷凝的特点 含不凝气混合物的冷凝与大温 差介质的冷凝：对于气体中含 不凝气的混合物或者大温差的 介质，在气相中会产生额外的 温降，其温度分布如图，在其 它条件相同的情况下，其冷凝 传热效率比纯组分冷凝时低。
一个 大的

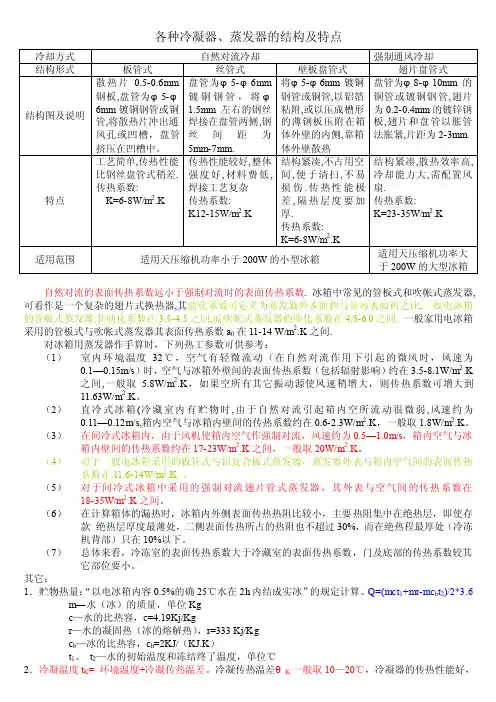

各种冷凝器结构特点
各种冷凝器、蒸发器的结构及特点自然对流的表面传热系数远小于强制对流时的表面传热系数. 冰箱中常见的管板式和吹帐式蒸发器,可看作是一个复杂的翅片式换热器,其肋化系数可定义为蒸发器外表面积与管内表面积之比.一般电冰箱的管板式蒸发器,其肋化系数在3.5-4.5之间,而吹帐式蒸发器的肋化系数在4.5-6.0之间. 一般家用电冰箱采用的管板式与吹帐式蒸发器其表面传热系数a0在11-14 W/m2.K之间.对冰箱用蒸发器作手算时，下列热工参数可供参考：（1）室内环境温度32℃，空气有轻微流动（在自然对流作用下引起的微风时，风速为0.1—0.15m/s）时，空气与冰箱外壁间的表面传热系数（包括辐射影响）约在3.5-8.1W/m2.K之间,一般取 5.8W/m2.K，如果空所有其它振动源使风速稍增大，则传热系数可增大到11.63W/m2.K。
（2）直冷式冰箱(冷藏室内有贮物时,由于自然对流引起箱内空所流动很微弱,风速约为0.11—0.12m/s,箱内空气与冰箱内壁间的传热系数约在0.6-2.3W/m2.K，一般取1.8W/m2.K。
（3）在间冷式冰箱内，由于风机使箱内空气作强制对流，风速约为0.5—1.0m/s，箱内空气与冰箱内壁间的传热系数约在17-23W/m2.K之间，一般取20W/m2.K。
（4）对于一般电冰箱采用的板管式与铝复合板式蒸发器，蒸发器外表与箱内空气间的表面传热系数在11.6-14W/m2.K 。
（5）对于间冷式冰箱中采用的强制对流翅片管式蒸发器，其外表与空气间的传热系数在18-35W/m2.K之间。
（6）在计算箱体的漏热时，冰箱内外侧表面传热热阻比较小，主要热阻集中在绝热层，即使存款绝热层厚度最薄处，二侧表面传热所占的热阻也不超过30%，而在绝热程最厚处（冷冻机背部）只在10%以下。
（7）总体来看，冷冻室的表面传热系数大于冷藏室的表面传热系数，门及底部的传热系数较其它部位要小。
其它：1．贮物热量：“以电冰箱内容0.5%的确25℃水在2h内结成实冰”的规定计算。
常见冷凝器的工作原理及构造
常见冷凝器的工作原理及构造冷凝器是制冷系统中的重要设备之一，它是经冷凝器的放热表面，将制冷剂过热蒸气的热量传递给周围空气或水，自身被冷却为饱和蒸气，并进一步被冷却为髙压液体，在系统中循环使用。
下面介绍常见冷凝器的工作原理及构造。
1、卧式壳管式冷凝器。
制冷剂蒸气在管子外表面上冷凝，冷却水在泵的作用下在管内流动。
制冷剂蒸气从上部进气管进人，凝结成液体后由筒体下部的出液管流人贮液器。
冷凝器的筒体两端用端盖封住，端盖内用分水隔板实现冷却水的多管程流动。
冷凝器的管束个数为偶数，这样可以使冷却水的进、出门设罝在同一端盖上，且下进上出。
2、立式壳管式冷凝器直立安装，两端没有端盖。
制冷剂蒸气从冷凝器外壳中部偏上的进气管进入圆筒内的管外空间，冷凝后的液体沿管外壁从上向下流动，聚集在冷凝器底部，经出液管进人贮液器。
冷却水从上部进人冷凝器的换热管内，呈膜状沿管壁流下，排人冷凝器下面的水池，循环使用。
3、套管式冷凝器套管式冷凝器由两种不同赀径的管子制成，单根或多根小直径管套在大直径管内，然后绕成蛇形或蠔旋形，如围2-98所示。
制冷剂的蒸气从上方进人内外管之间的空腔，在内管外表面上冷凝，液体在外管底部依次下流，从下端流人贮液器中。
冷却水从冷凝器的下方进人，依次经过各排内管从上部流出，与制冷剂呈逆流方式。
套管式冷凝器的冷却水流程长，制冷剂在被冷却水吸热的同时，还被管外空气冷却，传热效果好。
4、螺旋板式冷凝器。
螺旋板式冷凝器由两个螺旋体加上顶盖和接管构成。
两个螺旋体形成两个螺旋形通道，两种流体在通道中逆流流动，一种流体由螺旋中心流入，从周边流出，另一种流体由周边流人，从中心流出。
螺旋结构使得内部不易淸洗和检修。
5、板式冷凝器板式冷凝器由一系列具有一定波纹形状的金属板片叠装而成。
各板片之间形成许多小流通断面的流道，制冷剂和软冷剂通过板片进行换热。
6、螺旋折流板冷凝器。
螵旋折流板冷凝器中螺旋主体由螺旋折流板和阻流板顶角搭接组成。
冷凝器PPT课件
精选ppt课件最新
47
平行流冷凝器外形
精选ppt课件最新
48
强制对流式风冷冷凝器结构
特点
• 有噪声，但传热系数 有所上升
精选ppt课件最新
1-肋片 2-传热管 3-上封板 4-左端板 5-进气集管 6-弯头 7-出液集管 8-下封板 9-前封板 10-轴流风机 11-装配螺钉 49
精选ppt课件最新
43
风冷式冷凝器的优缺点
• 优点： ❖ 系统简单，不需要冷却水，适用于缺水或供水困难的
地区；
❖ 风冷热泵：从空气取热量。
• 缺点 ： ❖ 传热系数低；
❖ 在水源充足的地方，水冷式设备的初投资和运行费用 均低于风冷设备；
❖ 冷凝温度高，压缩机容量比水冷式大15％。
精选ppt课件最新
❖优点：制冷能力大，运行经济性好。
❖缺点：水系统比空气冷却系统复杂
精选ppt课件最新
3
常用的水冷式冷凝器
➢壳管式冷凝器 ➢套管式冷凝器 ➢螺旋板式冷凝器
精选ppt课件最新
4
壳管式冷凝器
精选ppt课件最新
5
精选ppt课件最新
6
壳管式冷凝器
➢立式壳管式冷凝器
冷却水靠重力沿管内流下的开式壳管式冷凝 器，常用于大型氨制冷装置中。
精选ppt课件最新
10
立式壳管式冷凝器的优、缺点
➢垂直安装，占地面积小； ➢无冻结危险，可安装在室外，不占用
室内建筑面积； ➢换热管是直管，便于清除铁锈和污垢，
且清洗时不必停止系统的运行，对冷 却水水质要求不高。 ➢冷却水用量大； ➢制冷剂泄漏不易发现； ➢体型比较笨重。
一、冷凝器
冷凝器的特点：
冷凝器 水冷冷凝器 风冷冷凝器 蒸发式冷凝器 淋激式冷凝器
省水，造价 低，结构简 单，可现场 制作，水垢 易清除；金 属耗量大， 占地面积大
立 式 壳 管 式
卧 式 壳 管 式
套 管 式 壳 管 式
省水，造价低，结构简单， 水垢易清除，体积小
不需水，安装简单，可置于屋面；传 热系数小，受环境温度影响大，恶化 环境，除尘困难
一、冷凝器 冷凝器是制冷装置的主要热交换设备 之一。它的任务是将压缩机排出的高压 过热制冷剂蒸气，通过其向环境介质放 出热量而被冷却、冷凝成为饱和液体， 甚至过冷液体。
按照冷凝器使用冷却介质和冷却方式的 不同，有水冷式、空气冷却式和蒸发式三 种。
冷凝器的类型
立式：用水量多，水质可差 壳管式 卧式：水质要好，水温低 套管式：小型水冷系统 淋水式：用水少，水质可差，空气干燥 蒸发式：用水少，空气干燥 自然对流式 强制对流式
套管式冷凝器
2.空气冷却式冷凝器 这种冷凝器以空气为冷却介质，制冷 剂在管内冷凝，空气在管外流动，吸收 管内制冷剂蒸气放出的热量。由于空气 的换热系数较小，管外（空气侧）常常 要设置肋片，以强化管外换热。分为空 气自由运动和空气强制运动两种型式。
（1）空气自由运动的空冷冷凝器：该 冷凝器利用空气在管外流动时吸收制冷 剂排放的热量后，密度发生变化引起空 气的自由流动而不断地带走制冷剂蒸气 的凝结热。它不需要风机，没有噪声， 多用于小型制冷装置。目前应用非常普 遍的是丝管式结构的空气自由运动式冷 凝器。如图4-4所示。
水冷式 类型
风冷式
1.水冷式冷凝器 这种型式的冷凝器用水作为冷却介质， 带走制冷剂冷凝时放出的热量。冷却水 可以一次性使用，也可以循环使用。用 循环水时，必须配有冷却塔或冷水池， 保证水不断得到冷却。根据其结构不同， 主要有壳管式和套管式两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
翅片式冷凝器
翅片式冷凝器
1、差排的温度场分布相对均匀，而顺排温度场从左至右有较大梯度的温度下降， 因此从温度场上看，差排要优于顺排。 2、过大或过小的柱截面面积都不利于热传导，模拟发现有效半径取 左右时能获得 较好的流场分布，又拥有一定的柱截面面积。 3、采用菱形错排方式既能获得较好的温度场，又具有良好的加工工艺性。 4、。冷却风速度从 增大到 的过程中背板导热功率迅速增大，而后尽管冷却风速 度继续增大，背板导热功率增大效果并不明显，甚至有所下降。
3、空气与水联合冷却式冷凝器 、
（1）淋水式冷凝器（占地面积广） （2）蒸发式冷凝器
பைடு நூலகம்
蒸发式冷凝器
蒸发式冷 凝器在挡 水板上部 设有预冷 盘管，蒸 汽先进入 预冷盘管， 与通过盘 水管的空 气进行热 交换，排 气温度适 当降低， 再进入冷 却盘管冷 凝。
多孔扁管结构冷凝器
盘管式冷凝器
制冷剂在盘管内冷凝时, 热 量通过盘管管壁的导热作用 由管壁的内表面传到外表面。 此时, 一部分热量由盘管的 外表面以对流和辐射的方式 散发到空气中, 另一部分热 量则通过钢丝与盘管之焊接 处传给钢丝, 再迈过钢丝表 面以对流和辐射的方式散发 到空气中。
冷凝器结构
1、空气冷却式冷凝器 、
这类冷凝器简称为风冷式冷凝器,制冷剂放出的热 量由空气带走, 制冷剂在管内冷凝。由于空气的对流 传热系数很低,故在盘管外侧通常加肋片以增加空气 侧的传热面积。这种冷凝器的传热系数比较小,冷凝 温度较高,使冷凝压力升高,制冷机效率降低。
2、水冷式冷凝器 、
用水作为冷却介质,使高温高压的气态制冷剂冷凝 的设备, 称为水冷式冷凝器。
