支撑轴力计算过程
轴力计算公式
轴力计算公式Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】计算公式3、钢板桩、H型钢应力计算公式：δ=Es·K（fi2-f2）○1应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；Es—钢的弹性模量（KPa）；碳钢：—×108 KPa混凝土：—×108 KPa K—应变传感器的标定系数（10-6/Hz2）；fi—应变传感器任一时刻观测值（Hz）f—应变传感器的初始观测值（零值）δ= K（fi 2-f2）○2测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa /Hz2）；fi—测力传感器任一时刻观测值（Hz）f—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：N= Ec·A【K（fi2-f2）+b（Ti-T）】○1砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f—应变传感器的初始观测值（零值）（Hz）； K—应变传感器的标定系数（10-6/Hz2）；b —应变传感器的温度修正系数（10-6/Hz2）；Ti—应变传感器任一时刻的温度观测值（℃）；T—应变传感器的初始温度观测值（℃）；Ni =EsFc（AsA－1）【K（fi2-f2）+b（Ti-T）】○2钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：Es—钢筋弹性膜量（KPa）；As—钢筋的截面积（mm2）；Ni—单根钢筋测力传感器的计算出的支撑轴力值（KN）；b —钢筋测力传感器的温度修正系数（KN/℃）K—钢筋计的标定系数（KN /Hz2）根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N= （N1＋N2＋N3＋N4）/4 ○3式中：N—钢筋砼支撑轴力值（KN）；Ni—钢筋砼支撑某测点受力值（KN）。
应变计测量混凝土支撑轴力的计算方法
3、若要计算位移量时，可按下式换算：
1με=0.0001mm
上述是应变计测量混凝土支撑轴力的一般计算方法，仅供参考！
需作温度修正时，可采用公式(5)来进行计算，它适用于测量点温度变化较大的场合。用户
可根据具体情况来分别对待。
2、在取支撑混凝土弹性模量时，一般情况下应根据混凝土试块的强度，然后按降低一级混
凝土强度来取弹性模量，如支撑混凝土强度为C40，应取C35的弹性模量来计算支撑应力。在
特殊情况下，混凝土强度需取得更低些，这要根据测试者的现场经验来判断，如： ○1 混
注：ε传为正值时，应变计在受拉状态；ε传为负值时，在受压状态。
三、 求支撑应变量的公式：
ε支=ε传·10－6
……………………………………………………（3）
四、 求支撑轴力的计算公式：
F支=σ支·S支
……………………………………………………（4）
应变计测量凝土支撑轴力的计算方法
一、 求支撑应力计算公式：
σ支=ε支·Ε支
………………………………………………………（1）
式中：σ支－混凝土支撑的应力（N/mm2）；
ε支－混凝土支撑的应变量（ε）；
Ε支－混凝土支撑的混凝土弹性模量（N/mm2）；
式中：F支－支撑轴力（N）；
S支－支撑截面积（mm2）。
五、 几点说明：
1、在整个测量过程中，若考虑到温度落差比较大时，应采取温度修正，其计算过程如下：
1) 在安装后测取零点模数时，请同时记录下测量点的温度（或当时的气温），用温度
表测量，
其值设为T0；
地铁站钢支撑轴力计算书

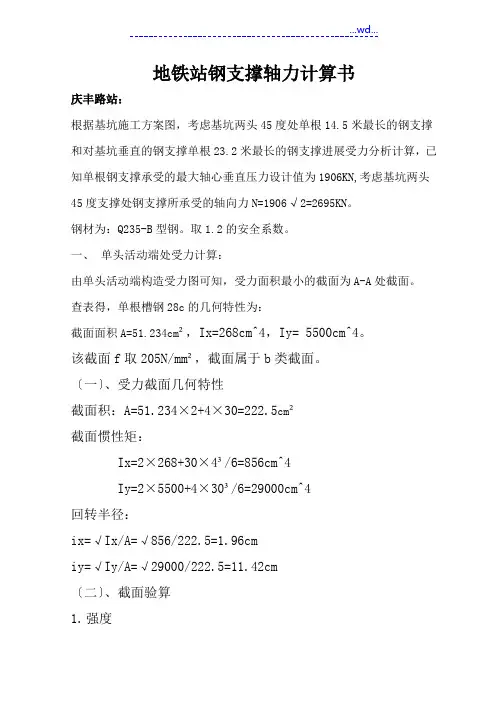

地铁站钢支撑轴力计算书庆丰路站：根据基坑施工方案图，考虑基坑两头45度处单根14.5米最长的钢支撑和对基坑垂直的钢支撑单根23.2米最长的钢支撑进展受力分析计算，已知单根钢支撑承受的最大轴心垂直压力设计值为1906KN,考虑基坑两头45度支撑处钢支撑所承受的轴向力N=1906√2=2695KN。
钢材为：Q235-B型钢。
取1.2的安全系数。
一、单头活动端处受力计算：由单头活动端构造受力图可知，受力面积最小的截面为A-A处截面。
查表得，单根槽钢28c的几何特性为：截面面积A=51.234cm²，Ix=268cm^4，Iy= 5500cm^4。
该截面f取205N/mm²，截面属于b类截面。
〔一〕、受力截面几何特性截面积：A=51.234×2+4×30=222.5cm²截面惯性矩：Ix=2×268+30×4³/6=856cm^4Iy=2×5500+4×30³/6=29000cm^4回转半径：ix=√Ix/A=√856/222.5=1.96cmiy=√Iy/A=√29000/222.5=11.42cm〔二〕、截面验算1.强度σ=1.2N/A=〔1.2×2695×10³〕/〔222.5×10²〕=145.4N/mm²<f=205N/mm²，满足要求。
2.刚度和整体稳定性λx=lox/ix=124/1.96=63.3<[λ]=150,满足λy=loy/iy=28/11.42=2.6查表，构件对x轴y轴屈曲均属b类截面，因此由λmaxλx，λy=63.3，查附表得φ=0.791，1.2N/φA=〔1.2×2695×10³〕/〔0.791×222.5×10²〕=183.7N/mm²<f=205N/mm²，满足要求。
轴力计算公式

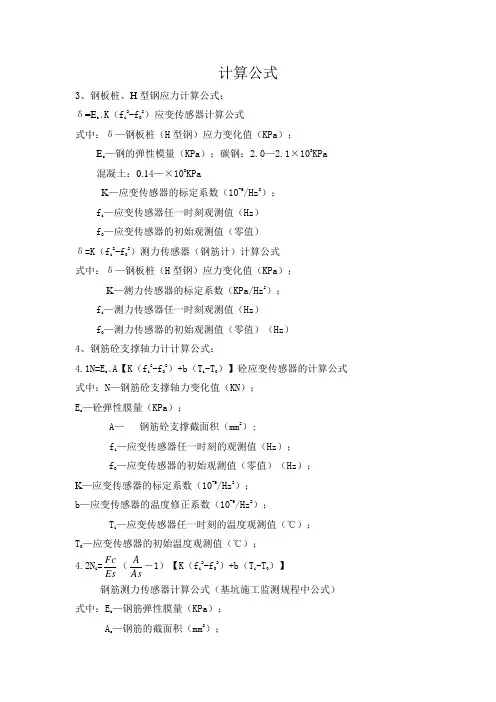

计算公式3、钢板桩、H型钢应力计算公式：δ=E s·K（f i2-f02）应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；E s—钢的弹性模量（KPa）；碳钢：2.0—2.1×108KPa混凝土：0.14—×108KPaK—应变传感器的标定系数（10-6/Hz2）；fi—应变传感器任一时刻观测值（Hz）f—应变传感器的初始观测值（零值）δ=K（f i2-f02）测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa/Hz2）；fi—测力传感器任一时刻观测值（Hz）f—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：4.1N=Ec·A【K（fi2-f2）+b（Ti-T）】砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f—应变传感器的初始观测值（零值）（Hz）；K—应变传感器的标定系数（10-6/Hz2）；b—应变传感器的温度修正系数（10-6/Hz2）；Ti—应变传感器任一时刻的温度观测值（℃）；T—应变传感器的初始温度观测值（℃）；4.2Ni =EsFc（AsA－1）【K（fi2-f2）+b（Ti-T）】钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：Es—钢筋弹性膜量（KPa）；As—钢筋的截面积（mm2）；N i—单根钢筋测力传感器的计算出的支撑轴力值（KN）；b—钢筋测力传感器的温度修正系数（KN/℃）K—钢筋计的标定系数（KN/Hz2）4.3根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N=（N1＋N2＋N3＋N4）/4式中：N—钢筋砼支撑轴力值（KN）；Ni—钢筋砼支撑某测点受力值（KN）。
基坑内支撑轴力计算公式(一)
基坑内支撑轴力计算公式(一)
基坑内支撑轴力计算公式
1. 基坑内支撑轴力的定义
基坑内支撑轴力是指基坑工程中支撑结构所受到的水平力和竖向
力的合力，用于计算基坑支撑结构的稳定性和安全性。
2. 基坑内支撑轴力计算方法
基坑内支撑轴力可以通过以下公式计算：
•水平力计算公式： Fh = W * P * C
其中， Fh 表示水平力； W 表示基坑壁土体的重力；
P 表示壁土体的压力系数； C 表示基坑壁土体水平力系数。
•竖向力计算公式： Fv = W * H
其中， Fv 表示竖向力； W 表示基坑壁土体的重力；
H 表示基坑壁土体的高度。
3. 基坑内支撑轴力计算公式示例
以一个具体的基坑工程为例，假设基坑壁土体重力为1000 kN/m³，压力系数为，水平力系数为，基坑壁土体高度为10m。
根据以上数据，可以计算出基坑内支撑轴力： - 水平力计算：
Fh = 1000 * * = 400 kN
•竖向力计算： Fv = 1000 * 10 = 10000 kN
根据计算结果，基坑内支撑轴力的水平力为400 kN，竖向力为10000 kN。
4. 结论
基坑内支撑轴力的计算公式可以通过水平力和竖向力的计算公式
得出。
根据具体的工程数据，可以计算出基坑内支撑轴力，并用于基
坑支撑结构的稳定性和安全性的评估。
基坑工程中的支撑轴力计算对于工程的设计和施工具有重要意义，需要结合实际情况对基坑内支撑轴力进行准确和合理的估计。
轴力计算公式
计算公式欧阳学文3、钢板桩、H型钢应力计算公式：δ=Es·K（fi2f02）○1应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；Es —钢的弹性模量（KPa）；碳钢：2.0—2.1×108 KPa混凝土：0.14—×108 KPaK—应变传感器的标定系数（106/Hz2）；fi—应变传感器任一时刻观测值（Hz）f0—应变传感器的初始观测值（零值）δ= K（fi2f02）○2测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa /Hz2）；fi—测力传感器任一时刻观测值（Hz）f0—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：4.1 N= Ec·A【K（fi2f02）+b（TiT0）】○1砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f0—应变传感器的初始观测值（零值）（Hz）；K—应变传感器的标定系数（106/Hz2）；b —应变传感器的温度修正系数（106/Hz2）；Ti—应变传感器任一时刻的温度观测值（℃）；T0—应变传感器的初始温度观测值（℃）；4.2 Ni=（－1）【K（fi2f02）+b（TiT0）】○2钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：Es—钢筋弹性膜量（KPa）；As—钢筋的截面积（mm2）；Ni—单根钢筋测力传感器的计算出的支撑轴力值（KN）；b —钢筋测力传感器的温度修正系数（KN/℃）K—钢筋计的标定系数（KN /Hz2）4.3 根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N= （N1＋N2＋N3＋N4）/4 ○3式中：N—钢筋砼支撑轴力值（KN）；Ni—钢筋砼支撑某测点受力值（KN）。
轴力计算公式资料
计算公式3、钢板桩、H型钢应力计算公式：δ=Es·K（fi2-f2）○1应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；Es—钢的弹性模量（KPa）；碳钢：2.0—2.1×108 KPa混凝土：0.14—×108 KPa K—应变传感器的标定系数（10-6/Hz2）；f i—应变传感器任一时刻观测值（Hz）f—应变传感器的初始观测值（零值）δ= K（fi 2-f2）○2测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa /Hz2）；f i—测力传感器任一时刻观测值（Hz）f—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：4.1 N= Ec·A【K（fi2-f2）+b（Ti-T）】○1砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f—应变传感器的初始观测值（零值）（Hz）；K—应变传感器的标定系数（10-6/Hz2）；b —应变传感器的温度修正系数（10-6/Hz2）；Ti—应变传感器任一时刻的温度观测值（℃）；T—应变传感器的初始温度观测值（℃）；4.2 Ni =EsFc（AsA－1）【K（fi2-f2）+b（Ti-T）】○2钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：Es—钢筋弹性膜量（KPa）；As—钢筋的截面积（mm2）；N i—单根钢筋测力传感器的计算出的支撑轴力值（KN）；b —钢筋测力传感器的温度修正系数（KN/℃）K—钢筋计的标定系数（KN /Hz2）4.3 根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N= （N1＋N2＋N3＋N4）/4 ○3式中：N—钢筋砼支撑轴力值（KN）；Ni—钢筋砼支撑某测点受力值（KN）。
混凝土支撑轴力测定及计算的相关问题探讨
混凝土支撑轴力测定及计算的相关问题探讨摘要：为保证深基坑的安全，需要对基坑进行监测。
本文对采用钢筋计或应变计测定混凝土支撑轴力时，就传统的支撑轴力计算公式的适用范围等问题做了一些探讨。
关键词：钢筋计 支撑轴力 监测 1 引言对于钢筋混凝土支撑,主要采用钢筋计测量钢筋的应力或采用混凝土应变计测量混凝土的应变,然后通过钢筋与混凝土共同工作、变形协调条件反算支撑的轴力。
采用混凝土应变计测量混凝土的应变后反算支撑轴力，其计算公式如下：[]s s c c i A E A E N +=ε对于采用钢筋计测量钢筋应力后反算支撑轴力，传统轴力计算公式为：⎥⎦⎤⎢⎣⎡+=s c s c s i A A E E N σ （1）式中i N —支撑杆件测量轴力；ε－混凝土应变计测量出的混凝土应变均值，∑=nii n /εε；s σ—钢筋计测出的应力平均值，∑=nii s n /σσ或s s E εσ=；n —一个量测断面内布置的钢筋计数目； s c E E 、—混凝土、钢筋的弹性模量；s c A A 、—支撑的混凝土截面面积、钢筋截面面积。
