ArcGIS10.2 学习课程——12.影像数据处理
ArcGis影像配置及数字化
实习影像配准及地图数字化一、主要内容1.利用影像配准(Georeferncing)工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）3.数据加载的联系：将野外实习定位的GPS点加载到图层中4.地图整饰输出并撰写实习报告二、具体任务首先利用影像配准(Georeferncing) 工具进行影像数据的地理配准，并以配准后的地图为底图进行分层矢量化，将野外实习定位的GPS点加载到图层中，加上经纬度、比例尺和指北针等地图要素输出。
注意：在基于ArcMap 的操作过程中请注意保存地图文档，每次生成的数据都在文件名称后面加上你自己的学号，并注意截图撰写实习报告。
三、具体内容第1步 地形图的配准－加载数据和影像配准工具数据：南京市江浦镇地形图1:10000 地形图――江浦镇.tif所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
打开ArcMap，添加“Georeferncing”工具栏。
●把需要进行配准的影像—江浦镇.tif增加到ArcMap中，会发现“Georeferncing”工具栏中的工具被激活。
第2步 输入控制点•在配准中我们需要知道一些特殊点的坐标，即控制点。
•控制点可以是经纬 线网格的交点、公里网格的交点或者一些典型地物的坐标。
•我们可以从 图中均匀的取几个点。
如果我们知道这些点在我们矢量坐标系内坐标，则直接输入控制点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取－从矢量数据中选取。
•通常,先在图像的四个角选择4个控制点，然后在中间的位置有规律地选择一些控制点能得到较好的效果●在“”工具栏上，点击“”按钮。
注意：地形图中，读取控制点的坐标，图中红色控制点的坐标为（643000,3544000），单位：米●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
arcgis影像数据获取与处理
2.数据获取与处理2.1.三维GIS的数据构成三维GIS数据构成有影像数据、地形数据、基础矢量数据（建筑物，地铁，公路，电线等等）、文字数据、三维模型数据、街景部件（树木、路灯消防栓等）。
2.2.影像数据获取与处理2.2.1.概述目前，常用的遥感影像有LandSat(30米)、ASTER (15米)、SPOT5 (5米)、CartoSAT -1 (P5 2.5米)、ALOS(2.5米)、RapidEye(5.8米)、北京一号小卫星(4米)、地球资源卫星-2B 星(2.37米)、KOMPSAT-2(1米)、IKONOS(1米)、Quick Bird (0.61米)、WorldView-1、2 (0.41米)、GEOEye-1(0.5米)等。
2.2.2.ArcGIS支持的数据格式对于影像数据格式的支持非常普遍，目前市场上的各种影像格式基本上都可以支持，包括ENVI Header Format(*.hdr)、PCI Geomatics(*.pix)、ERDAS IMAGINE (*.img)、ER Mapper (*.ers)、Hierarchical Data Format (HDF) 5 (*.h5、*.hdf5)、ER Mapper (*.ers)、Multi-resolution Seamless Image Database (MrSID) (*.sdw)、GeoTIFF (*.tif)、TIFF、HDF4、ERSI GRID、FAST、JPEG 2000、JPEG、PNG、Gif、ArcSDE raster等60种影像格式。
注：从ArcGIS10开始支持Bigtif格式，tif数据4gb不再是一个限制了。
2.2.3.ArcGIS常用影像处理2.2.3.1.栅格数据的投影(Project Raster)Project Raster 将栅格数据集从一个投影转换的另外一个投影。
该工具保证误差在半像素内。
ArcGis影像纠正(地理配准)教学内容
Ar c Gi s 影像纠正( 地理配准）关于使用ArcGIS进行影像图的纠正（影像配准）一、准备工作1•安装有ArcMAP的电脑；2.需纠正的影像文件（图片或JPG照片均可）；3.控制点坐标文件。
4.像控点的设立（像控点：二、工作步骤1.首先打开ArcMAP，将数据框及影像文件的坐标系统一为控制点坐标成果的统一坐标系。
2.工具栏空白处右键打开工具栏选项，勾选地理配准，点击三角符号选中需要校正的影像，如下：COGO LA j 好集 攬屋于盘的卿〒 G 笔的迎星拦期审皀 市冒 把返囁頁 Sts 分韦式嗨炳车 樂旻 几何网罂起宕 几何网涪分析 空三喳正3D Analyst ArcScan Geo^tatistical Analyst GPS Network Analyst Publisher Spatial Analyst UN 漏瑁 Trackmg Analyst " 耦器 碉折点 toise 高蚩铜 IB 仕 ktop 融L 衣苣理示融3.第一步。
右键点击影像，选择“缩放至图层”然后在影像中找到预先设定好的明显的像控点，可以做个明显的标记、以方便后一步查找。
第二步。
然后点击地理配准中的“添加控制点”，找到上一步中的像控点，这时直接点击影像上像控点的位置、右键单击输入X和丫，然后输入对应像控点的正确坐标值，重复上述第二步，至少选择四个以上的像控点。
（像控点的选择和布设应根据影像均匀布设）；第二步骤中，如果已经在ArcGis中导入矢量图形的可以直接点击像控点，然后在点击矢量图形中对应像控点的点，四个以上点就可以了。
4.点击地理配准中的查看链接表，查看四个对应点的各项残差，残差较大的点应选择连接表中的“删除链接”然后进行重新拾取配准。
5.最终残差所有点残差符合要求了点击地理配准中的“校正”，就完成了影像配准了，然后可以在影像中拾取几个明显的地物点与矢量图形中的坐标点核对，检查相差是否符合所需精度，如不符合精度还应重新配准。

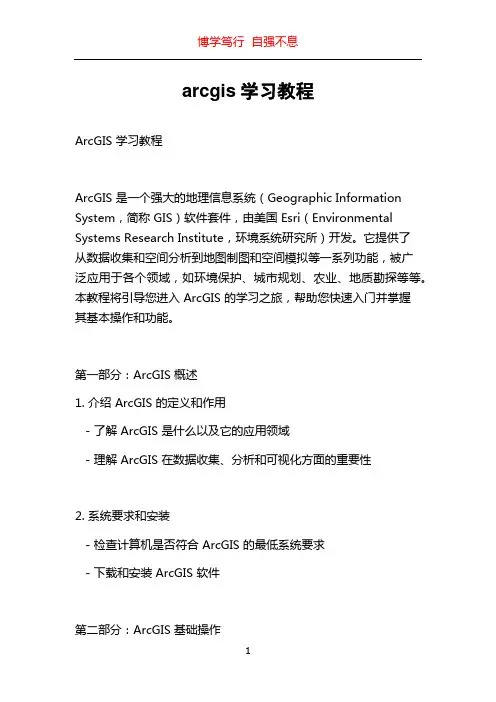

arcgis学习教程
arcgis学习教程ArcGIS 学习教程ArcGIS 是一个强大的地理信息系统（Geographic Information System，简称 GIS）软件套件，由美国 Esri（Environmental Systems Research Institute，环境系统研究所）开发。
它提供了从数据收集和空间分析到地图制图和空间模拟等一系列功能，被广泛应用于各个领域，如环境保护、城市规划、农业、地质勘探等等。
本教程将引导您进入 ArcGIS 的学习之旅，帮助您快速入门并掌握其基本操作和功能。
第一部分：ArcGIS 概述1. 介绍 ArcGIS 的定义和作用- 了解 ArcGIS 是什么以及它的应用领域- 理解 ArcGIS 在数据收集、分析和可视化方面的重要性2. 系统要求和安装- 检查计算机是否符合 ArcGIS 的最低系统要求- 下载和安装 ArcGIS 软件第二部分：ArcGIS 基础操作1. 用户界面导览- 介绍 ArcGIS 的主要界面组件和菜单选项- 学习如何创建新项目和打开现有项目2. 数据导入和管理- 导入不同格式的地理数据集合，如矢量数据、栅格数据、数据库等- 进行数据管理，包括添加字段、设置数据属性等3. 空间分析和查询- 学习如何执行空间分析操作，如缓冲区分析、叠加分析等- 运用查询工具筛选感兴趣的数据4. 地图制图和样式设置- 创建地图并添加图层- 设定地图样式，包括符号化、标签设置等第三部分：ArcGIS 高级功能1. 地理处理和模型构建- 掌握地理处理工具的使用方法和参数设置- 构建模型以自动化地理处理流程2. 地图布局和出版- 制作专业的地图布局，包括添加比例尺、图例和边框等- 准备地图输出，如打印和导出为图像文件3. 数据共享和在线地图- 将地理数据发布到 ArcGIS Online 或本地网络，并与他人共享 - 利用在线地图资源进行数据可视化和分析第四部分：ArcGIS 应用案例和扩展1. 环境保护和自然资源管理- 使用 ArcGIS 进行环境问题的分析和监测- 应用 ArcGIS 在自然资源管理中的实际案例2. 城市规划和土地利用- 运用 ArcGIS 进行城市规划和土地利用分析- 理解如何利用 ArcGIS 为城市和社区提供可持续发展解决方案3. 农业和农村发展- 利用 ArcGIS 在农业生产和农村发展中的应用- 了解如何利用 GIS 技术优化农业资源分配和决策4. 教育和研究领域- 在教育和研究领域应用 ArcGIS 的案例和实践- 发掘地理信息系统对教育和研究的潜在价值结语本教程只是为您介绍了 ArcGIS 的核心概念和基本操作，是一个入门级的学习教程。
ArcGis数据处理步骤说明
数据处理基本练习1 、将当前的数据图层调整成为用户所需要得特定几个图层。
练习：将无棣的数据图层，进行整合归并，统一到POI 兴趣点的组中。
不需要的可以删除，尽量保留已有的数据，可以使数据显得饱满。
具体步骤：作为兴趣点，不需要进行特殊详细的分层，因此可以将相近的图层进行合并，比如购物服务、餐饮服务、生活服务、住宿服务等均位于道路两侧，因此可以归并到沿街商铺中。
操作方法：任意选择某一个图层，开始编辑，比如选择购物服务，将其他的几个图层数据全部复制到该图层即可。
右键打开餐饮服务、生活服务等图层的属性表，然后选择全部，将鼠标放到地图中选中的某兴趣点上面点击右键，选择复制，然后释放所有选择，粘贴，即完成为了一个图层归并的操作。
最后，所有的图层都归并结束后，进行地图符号的设置和配置、颜色的选择等。
2 、将用户部件普查后的数据DWG 格式的数据，导入到ArcGIS中，并进行分层显示。
练习：现有无棣老城区CAD 图形两幅，将其转换成shp 格式，跟现有的地图进行配准，然后根据不同的refname 确定部件属于哪种部件，分别将其在对应的图层中显示，并配置好符号。
具体步骤：1) 利用arcToolbox 中Conversion Tools 中的To Shapefile 功能项将现有的CAD图转换成shp 格式的。
2) 将转换后的shp 数据加载到当前的mxd 文档地图中。
3) 进行矢量配准。
在工具栏的空白处右键，选择Spatial Adjustment 工具条。
首先选择Set Adjust data，选择需要进行配准的图层，这里选择所有的CAD 转换后图层即可。
然后通过两幅图的对照，找到4 个相应点，利用工具进行相应点纠正。
打开列表查看纠正的误差，均小于0.00001 为佳，若某个误差较大，则需要进行调整。
最后选择Adjust 进行纠正，即完成矢量配置工作。
4) 利用ArcCatalog 新建需要添加的部件图层，比如上水井盖图层，设置其坐标系与现有的兴趣点一致，图层属性字段设计好，填写完整。
arcgis数据处理方法
ArcGIS 数据处理方法综述ArcGIS 是一款广泛应用于地理信息领域的软件，提供了丰富的数据处理方法，可以帮助用户高效地处理和分析数据。
以下是 ArcGIS 数据处理方法的综述:1. 数据导入和导出ArcGIS 支持多种数据格式的导入和导出，包括矢量数据、栅格数据、空间数据等等。
用户可以使用 ArcGIS 软件中的数据导入和导出工具，将数据导入到 GIS 空间中，或者将数据导出到其他格式中。
2. 数据重投影数据重投影是指将原始数据投影到不同的坐标系中，以满足不同的应用需求。
重投影可以使得数据在新的坐标系中显示正确，但是需要注意数据精度和投影误差的问题。
3. 数据剪裁数据剪裁是指将数据剪裁到特定的区域内，以满足用户的不同需求。
用户可以在使用 ArcGIS 软件的过程中，使用数据剪裁工具将数据剪裁到指定的区域内。
4. 数据增强数据增强是指对数据进行修饰和美化，以提高数据的可读性和可用性。
数据增强包括颜色、纹理、样式等元素的调整，可以使数据看起来更加直观和易于理解。
5. 数据分类数据分类是指将数据按照某种规则划分为不同的类别。
在 GIS中，用户可以使用数据分类工具将矢量数据按照颜色、纹理、形状等特征进行分类。
6. 数据聚合数据聚合是指将数据按照某种规则进行合并、分组、筛选等操作。
在 GIS 中，用户可以使用数据聚合工具对栅格数据、矢量数据等进行聚合操作，以满足用户的不同需求。
7. 数据可视化数据可视化是指将数据以图形化的方式展示出来，以满足不同的应用需求。
在 GIS 中，用户可以使用数据可视化工具将数据呈现在地图上，或者使用其他可视化工具将数据呈现为其他形式。
以上是 ArcGIS 数据处理方法的综述。
不同的数据处理方法适用于不同的应用场景，用户需要根据自己的需求选择合适的数据处理方法。
同时，数据处理方法的优缺点也需要综合考虑，以满足不同的应用需求。
ArcGIS平台中的影像数据管理
金字塔(Pyramid)和概视图(Overview)
劣势： – 影像数据需要预先上传到数据库中 – 数据库昂贵
数据库
方案三：基于中间件技术的影像管理
在关系型数据库的基础上，利用关系数据库提供的各种接口而开发的专 用程序，将影像数据分解成关系数据库的一个或多个数据表，实现对遥 感影像的存储和管理。
优势： – 使用每种DBMS所支持的标准SQL类型来管理数据 – 支持多用户
概视图
LowPS和HighPS – 定义镶嵌数据集将从栅格数据集中读取的像元大小的实际范围。
MinPS和MaxPS – 定义像元大小范围，将根据该范围请求确定应使用哪一栅格数据 集。
Demo
劣势： – 不利于影像分析
ArcSDE
数据库
传统方式的影像处理
1
校正
2
融合
3
匀色
4
镶嵌
影像处理一般流程
缺点： 产生的中间数据占用大量的磁盘空间； 处理流程花费的时间较长; 使用不方便。
数据库 文件
ArcGIS影像管理方案
ArcGIS影像管理
栅格数据集
单幅影像
栅格目录
栅格数据集合 可访问单幅影像
ArcGIS平台中的影像数据管理
传统影像管理方案
方案一：使用文件系统管理和共享
所有数据和元数据都存储在文件系统中。
优势： – 数据传输快
2024新版arcgis基本操作学习教程
01
展示模型构建器的基本界面和常用功能，如添加工具、设置参
数、连接工具等。
构建简单模型
02
演示如何构建一个简单的空间分析模型，如缓冲区分析、叠加
分析等。
模型验证与调试
03
介绍如何验证模型的正确性和调试模型中的错误，确保模型的
准确性和可靠性。
复杂空间分析案例剖析
案例一
城市交通可达性分析：演示如何 使用arcgis进行城市交通可达性分 析，包括道路网络建模、交通流 量模拟、可达性结果可视化等步 骤。
导入方法
通过"添加数据"按钮或拖拽方式将数 据导入到ArcGIS中。
数据编辑工具介绍及使用技巧
01
编辑工具介绍：ArcGIS提供了丰富的编辑工具，如选择 、移动、旋转、缩放、裁剪等，方便用户对数据进行编辑 和处理。
02
使用技巧
03
在编辑前，建议先备份原始数据以防万一。
04
使用选择工具时，可以通过按住Shift键选择多个要素。
2024新版arcgis基本 操作学习教程
目 录
• ArcGIS软件概述 • 软件安装与配置 • 数据导入与编辑 • 地图制作与可视化表达 • 空间分析与建模 • 数据输出与共享 • 总结回顾与拓展资源推荐
01
ArcGIS软件概述
软件背景及发展历程
早期GIS发展
自20世纪60年代起，地理信息系统（GIS）开始萌芽，主要用于土 地管理和规划。
3. 软件运行缓慢
如果ArcGIS运行缓慢，请尝试增加计算机的内存、优化硬 盘空间或更新显卡驱动程序。此外，关闭不必要的后台程 序也可以提高软件性能。
03
数据导入与编辑
支持的数据格式及导入方法
ArcGIS10.2 学习课程——矢量数据处理
查询京广线经过哪些省份
中国信息化高级技术培训中心欢迎你
使用的数据：8join/中国地图.mxd，操作：空间查询.exPeage 13
查询京广线经过哪些城市
中国信息化高级技术培训中心欢迎你
使用的数据：8join/中国地图.mxd，操作：空间查询.exPeage 14
查询一个省有哪些地州
中国信息化高级技术培训中心欢迎你
merge处理属性表时会把相同名字的字段合成一个，不 同名字的字段按原名字、顺序全部加入输出要素类属性表 中，原fid将不保留。
Page 34
合并过程中属性处理，联合和合并
中国信息化高级技术培训中心欢迎你
使用8join\meger\C1.shp,c2.shp数据，左边是 联合，两个都为-1，是缝隙，都不为表示重叠， 一个为-1，是正常的合并
数据为：\8join\clip\find.mdb\union1和union2
Page 33
4.2merge 合并
中国信息化高级技术培训中心欢迎你
merge可以合并点、线、面等要素类和表，但必须是相 同类型的。merge不处理要素，只简单地把要素放到一个 要素类里，因此输出的要素类可能会有重叠或缝隙。
使用的数据：8join/中国地图.mxd，操作：空间查询.exPeage 15
二、矢量数据连接( 中级）
中国信息化高级技术培训中心欢迎你
连接jion有两种方式属性和空间连接，属性连接用 于多（一）对一，如从表和主表的对应。
支持矢量和栅格数据，表格式可以excel等不带图形 的表。
条件：字段类型相同，值相同
名称
数据格 输入图层 式
图形处理
Union polygon 两个多个 （联合）
ArcGIS数据处理步骤
ArcGIS数据处理步骤问题这里主要讲述怎么利用ArcGIS处理由MapGIS矢量化得来的数据。
一、数据转换平台不同，数据的格式也存在着一定的障碍，下面要把MapGIS格式的数据转到ArcGIS 下的数据库格式下。
这样就能进行拓扑查错等数据处理。
具体步骤如下：1、在MapGIS主面板下选择图形处理——>文件转换。
2、在文件转换窗体中单击下图所示的按钮装入线文件。
3、单击菜单栏o输出下的输出SHAPE文件。
4、在弹出的对话框中单击确定。
5、然后在弹出的对话框中选择自己要存储的目录以及给转出来的文件明上合适的名称，单击确定即转成ArcGIS所支持的Shape文件。
因为Shape文件无法进行系统的拓扑查错，所以要将Shape文件导入到数据文件下进行拓扑查错等流程。
所以接下来就详细介绍一下ArcGIS下的数据库建立和数据处理流程。
1、打开ArcCatalog，选择自己的数据库要存放的路径，右击目标文件夹，一次选择New （新建）——>Personal Geodatabase(个人数据库)。
此时可以修改新建的数据库名称。
2、右击新建的数据库，以此选择New（新建）——>Feature Dataset（数据集）。
3、在弹出的对话框中输入数据集名称，一般我习惯取名Data，然后点击下一步。
4、这一步是设置空间信息，原数据没有空间参考信息，这儿直接设置Unknown就可以了。
然后点击下一步。
5、接下来都默认就行了，直到点击Finish完成为止。
6、右击新建的数据集Data，选择Import（输入、导入）——>Feature Class (single)…（单个要素类）。
7、在弹出的对话框中，首先点击下图1处的图标，在弹出的对话框中找到自己转出的Shape文件，点击确定；然后在下图2处输入导入数据的名字；单击OK确定完成。
将数据打入数据库后，接下来就对数据进行处理。
接下来讲述一下如何建拓扑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Rotate（旋转）
以度为单位顺时针
Page
28
中国信息化高级技术培训中心欢迎你
Shift（平移）
Page
29
中国信息化高级技术培训中心欢迎你
Warp（扭曲）
按照对应控制的点关系，进行变形，只有一个控 制点就是平移，可以用于配准等
原始点： 0,0 2545.0 0,-1873 后来的 632549.661363,2762186.585641 638735.131629,2762066.197329 632549.523511,2757508.067476
Page
5
中国信息化高级技术培训中心欢迎你
栅格数据介绍-CELLSIZE
定义格格单元的大小时，我们需要平衡信息的精确性和数据 量之间的矛盾。 栅格单元代表的尺度越小CellSIZE，表达的信息就越精确。 栅格单元代表的尺度越大，存储数据所需要的空间就更少， 同时，表达的信息也就不精确。 在ArcGIS中改变CellSIZE，使用Resample 重采样 Resample：可以处理单波段，也可以处理多波段
数据：\12image\配准\G48G002048.jpg和JFB
Page 17
中国信息化高级技术培训中心欢迎你
一.影像的配准基本原理 地理配准的基本过程是在栅格图像中选取一定数据的 控制点，将它们的坐标指定为矢量数据中对应点的 坐标（在空间数据中，这些点的坐标是已知的，坐 标系统为地图坐标系） 配准中我们需要知道一些特殊点的坐标，即控制点。 控制点的选取：控制点可以是经纬 线网格的交点、公 里网格的交点或者一些典型地物的坐标。 控制点的坐标：如果我们知道这些点在我们矢量坐标 系内坐标， 则直接输入控制点的坐标值; 如果不知道它们的坐标，则可以采用间接方法获取－ 从矢量数据中选取。
请定义坐标系
Page
22
中国信息化高级技术培训中心欢迎你
三. 影像基本处理
基本处理 1.Flip（翻转） 2.Mirror（左右翻转,镜像） 3.Rescale（重设比例） 4.Rotate（旋转） 5.Shift（平移） 6.Warp（扭曲） 7. 投影栅格
Page
23
中国信息化高级技术培训中心欢迎你
栅格数据集像元的位深度容量
像元的位深度（像素深度）决定着特定栅格文件可以存储的值的范围， 该范围可根据公式 2n 计算得出（其中，n 表示位深度）。例如，一个 8 位的栅格可以具有 256 个不同的值（范围从 0 至 255）。
Page
14
中国信息化高级技术培训中心欢迎你
栅格数据集格式的技术规范-help
数据:12image\合并
Page 32
中国信息化高级技术培训中心欢迎你
Mosaic
将一个影像合并到Target Raster Mosaic Method （optional）。是 结果中，重叠部分（overlapping area） 的颜色怎么判断，FIRST－－重叠部分 和顺序在上的图层一致；LAST－－重叠 部分和顺序在下的图层一致 MEAN－－ 两个图层的平均值；MINIMUM－－两个 图层中去小值；MAXIMUM－－两个图层 中取大值。在这里，其实最有用的还是 FIRST和LAST，MEAN出来的效果，重叠 部分类似于盖了一层纱，由于0代表黑 色，255代表白色，故MINIMUM的结果重 叠部分偏暗，而MAXIMUM的结果重叠部 分偏亮 输入几个影像类型可以不一样
Page
19
中国信息化高级技术培训中心欢迎你
配准后文件分析
ppp.jgw是配准文件 RRD是金子塔信息 AUX，是一个用来保存栅格文件自身不能保存的辅助信息的文 件，它与栅格文件一起存在同一目录中，文件名与栅格文 件一致。
Jgw内容含义:
第一行 第二行 第三行 第四行 第五行 第六行
X-Scale(一个像元的每一个删格点多少米) X方向旋转角 Y方向旋转角度Y-Scale(一个像元的每一个删格点多少米) 左上角X坐标 左上角Y坐标
Page
11
中国信息化高级技术培训中心欢迎你
多段取一个波段 按掩膜提取可以导出每个波段,不要输出扩展名
Page 12
中国信息化高级技术培训中心欢迎你
几个单波段合成波段
Composite Bands波段合成
使用上个幻灯片的数据
Page
13
中国信息化高级技术培训中心欢迎你
Flip（翻转）
数据格式可以自己输出tif，img，grid（无 扩展名），会输出4个文件，第一个是主文件， 其他只有一个波段，多波段，又叫多光谱，是 指对地物辐射中多个单波段的摄取。得到的影 象数据中会有多个波段的光谱信息。对各个不 同的波段分别赋予RGB颜色将得到彩色影象
Page 20
中国信息化高级技术培训中心欢迎你
手工配置写jgw
已知影像的宽度w,高度h， 矩形配置范围为最小：x1,y1,最大：x2,y2 Jgw文件内容： (X2-x1)/w 第一行 0 0 (Y1-y2)/h 是负值 X1 y2
Page 21
中国信息化高级技术培训中心欢迎你
自己分析:\12image\配准\实例
GRID（无后缀名），TIFF （*.tif）三种格式， arcgis9.3支持.jpg,png Number of bands （optional）。输出的是彩 色的，所以用的3，单色是1；
Page 34
中国信息化高级技术培训中心欢迎你
五、影像分割
影像切割有以下方法：
1. Extract by Mask（按掩膜提取） 2. Extract by Points（用点提取） 3. Extract by Polygon（多边形提取) 4. Extract by Circle（按圆形区域提取) 5. Extract by Rectangle(用矩形提取) 6. Data Management Tools->Clip 矩形切割 7. SplitRaster(分割栅格)
Page 8
中国信息化高级技术培训中心欢迎你
0.1分辨率数据 12image\分辨率\my.jpg
Page
9
中国信息化高级技术培训中心欢迎你
改变分辨率,或则右键导出另存
Page
10
中国信息化高级技术培训中心欢迎你
波段
卫星影像通常包含表示不同波长的多个 波段，即从电磁光谱的紫外区到可见光区 和红外区。例如，美国陆地资源卫星影像 的数据采集自电磁光谱的七个不同波段。 波段 1–7（包括波段 6 在内）表示来自可 见光区、近红外区和中红外区的数据。波 段 6 从热红外区采集数据。
Page 7
中国信息化高级技术培训中心欢迎你
分辨率和比例尺转换公式
比例尺=1/96*25.4/1000/分辨率 如分辨率为0.1,比例尺为1:377.95 如分辨率为0.61,比例尺为1:2305.5 如分辨率为2.5,比例尺为1:9448.81 分辨率=1/96*25.4/1000/比例尺 如比例尺1:500，分辨率为0.133 如比例尺1:2000，分辨率为0.529 如比例尺1:10000，分辨率为2.64 简化公式：比例尺分母*2.5/10000
中国信息化高级技术培训中心
影像数据处理
闫磊 EMail：arcobjects@
中国信息化高级技术培训中心欢迎你
影像数据处理
一、影像的基本概念 二、影像的配准操作
本章内 容
三、影像基本处理 四、影像拼接
五、分割和批量处理 六、格式转换
Page 2
中国信息化高级技术培训中心欢迎你
1、栅格（影像）数据概念
Page 33
中国信息化高级技术培训中心欢迎你
Mosaic To New Raster(镶嵌至新栅格)
是将一个影像合并成一个 新的影像
Raster dataset name with extension。这里可以写输出文件 的文件名了，带后缀名的。只支 持ERDAS IMAGEING（*.img），
矩形切割
5-6都是矩形，要输入矩形范围 2-3需要输入点的坐标 4是Circle，要输入圆心（x，y）和半径 Inside是内部 ，outside是外部
Page
15
中国信息化高级技术培训中心欢迎你
二、影像配准（或则影像校正，地理配准）
地理配准是指使用地图坐标为地图要素指定空 间位置。地图图层中的所有元素都具有特定的地 理位置和范围，这使得它们能够定位到地球表面 或靠近地球表面的位置。精确定位地理要素的能 力对于制图和 GIS 来说都至关重要。
Page
操作见：\12image\影像投影.exe
Page
31
中国信息化高级技术培训中心欢迎你
四.影像拼接（影像合并，影像融合)
影像拼接以下几种方法 Data Management Tools->Raster
1. 镶嵌(Mosaic) 2. 镶嵌至新栅格(Mosaic To New Raster)是调用Mosaic 3. 工作空间转栅格数据集 4. 栅格目录转栅格数据集
Page
6
中国信息化高级技术培训中心欢迎你
分辨率
影像的分辨率是指在影像数据中一个像素代 表地面的大小，通常也是人眼能识别的最 小地物大小。 具体:当分辨率为1m时，也就是说，图像上的 一个象元相当于地面1m x 1m的面积，即 1m2（平方米）, 当分辨率为1m时,也就说，我们可以在影像中 最小能分辨出距离为1米的地物 照相机的分辨率区别？
影像数据也叫栅格数据，是以像元为单位 特点： 结构简单：只有行列，对应像元的值，属性明显， 表达直观。 不连续性（离散）：数据之间有间隔，图形无法 实现无级放大。
Page
