电流表和电压表练习题
九年级物理电流表和电压表测量练习题
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
电流表电压表练习题2

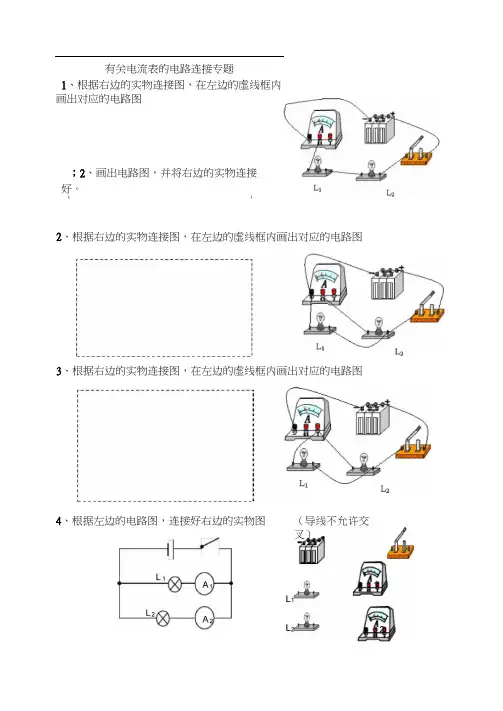

有关电流表的电路连接专题1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图；2、画出电路图，并将右边的实物连接好。
I I2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图4、根据左边的电路图，连接好右边的实物图（导线不允许交叉）5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A，支路中的电流约为0.5A）。
请你帮他把下图右边的实物用笔画线代替导线连接起来。
6、画出电路图，并将右边的实物连接好。
要求：L1和L2并联，电流表A1 测通过L2的电流，电流表A2测量通过L1的电流。
（已知A1的示数约为0.8A，A2的示数约为0.9A）7、画出电路图，并将右边的实物连接好。
要求：L1和L2并联，电流表A1测通过L1的电流，电流表A2测量通过L2的电流。
有关电压表的电路连接专题—(V^L iL22、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压（估计在2V~3V之间），并在右侧的方框内画出电路图。
1L i3、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联, 电压表V1测L1两端的电压（估计在2V~3V之间），电压表V2测L2两端的电压（估计在2V~3V之间），并在右侧的方框内画出电路图。
I — 1 ■ 1 ~4、根据下图左边所示电路图，将下图右边的电路元件连成实物电路5、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路L2L2=■V6、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。
7、根据下面的实物连接图，在右边方框中画出对应的电路图。
四根据要求设计电路图1两个开关控制一盏灯■要求:闭合任意一个开关，灯就能发光，只有当开关全部断开时，灯才熄灭■根据要求画出电路图.2■有一个电源，一只小灯泡,一个电铃,两个开关和若干导线■要按以下要求连接成一个电路：当两个开关均闭合时，灯亮，电铃响；当只有一个开关闭合时，灯亮, 电铃不响；而当另一个开关单独闭合时，灯不亮，电铃也不响.试画出符合以上要求的电路图.3某单位收发室里有电池组一个，电铃一个，红灯和绿灯各一盏，在单位的前门和后门各有一个开关，请你帮助设计一个电路，使前门来人闭合开关铃响红灯亮；后门来人闭合开关时铃响同时绿灯亮■画出电路图.0.6_3晶L i 土區尹。
高中物理多用电表原理基础练习题(含答案)
高中物理多用电表原理基础练习题（含答案）一、单选题1．如图是多用电表的原理图，通过选择开关k分别与123456连，以改变电路结构，分别成为电流表、电压表及欧姆表，则下列说法正确的是（）A．当选择开关k分别与1、2相连时是电流表，与3、4相连是电压表，与5、6相连时是欧姆表B．当选择开关k分别与1、2相连时是电流表，与3、4相连是欧姆表，与5、6相连时是电压表C．作电流表时2比1量程大，作电压表时6比5量程大D．作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进2．多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式？（）A．B．C．D．二、实验题3．如图中，甲所示为某多用电表内部简化电路图。
藏同学想通过该多用表的欧姆挡测量量程为3V的电压表内阻，如图乙所示。
（1）主要步骤如下：①将选择开关拨到“×100”的欧姆挡上：①将两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；①将红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现此时指针偏转角度很小；①换用（选填“×10”或“×1k”）欧姆挡重新后测量，发现此时指针偏转适中，记下电阻数值；①将选择开关调至空挡或交流电压最高挡后拔下表笔，将多用电表放回桌上原处，实验完毕。
（2）实验中表盘示数如图所示，则欧姆表的读数为Ω。
（3）此时电压表读数为V。
4．如图甲所示为多用电表的示意图，现用它测量一个阻值约为2000Ω的电阻，测量步骤如下：①调节指针定位旋钮，使电表指针停在 （填“电阻”或“电流”）的“0”刻度线； ①将选择开关旋转到电阻挡的 （填“×1”或“×10”或“×100”或“×1 k”）位置； ①将红、黑表笔分别插入“＋”“-”插孔，并将两表笔短接，调节 ，使电表指针对准 （填“电阻”或“电流”）的“0”刻度线；①将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω；①测量完毕，将选择开关旋转到 位置。
电流、电压练习题（整理）
电流、电压练习题1、小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A＝0.2A，则I B＝_______，I C＝_______，他实验的结论是_______________________。
2、如图，这是探究______电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。
请在图中标出三只电流表的正、负接线柱。
3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
5、如图5—58所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为，则通过灯L2的电流大小为。
6、如图5—59所示电路，电流表A1测量的是通过灯的电流，A2测量的是的电流。
如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为 A。
7、有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是联。
8、（5）图5—60中的电路中，如果通过灯L1和L2的电流分别为04A和08A。
则电流表A1和A2的示数分别是：（）A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A 9、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A、0.1mA B、10mA C、1000mA 、0.1A D10、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A、I1＝I2 B、I3＝I1＋I2 C、I1＝I2＋I3 D、I2＝I311、如图所示，电路中能正确测出通过灯L2的电流的是：( ) 12、如图所示，用电流表测干路中电流的电路图，正确的是：( ) 13、 如图，三个电流表A 1 、A 2、、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是：( ) A 、 I 1＝I 2＝I 3 B 、I 1>I 2＝I 3C 、I 1>I 2>I 3D 、I 1> I3> I 2 2 B 、14、 如图，通过L 1的电流和通过L 2的电流之比是2∶1，则A 1表和A 2表的示数之比是：( ) A 、2∶3 B 、3∶1 C 、1∶2 D 、2∶1 15、如图5—62是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（ ） A ．开关S 同时控制灯泡L 1、L 2 B ．灯L 1、L 2是并联的是并联的C ．电流表测量灯L 1的电流 D．电流表测量灯L 2的电流 16、某家用电器正常工作时，测得通过用电器饿电流是1A ，则此用电器可能是下列电器中的（）此用电器可能是下列电器中的（）A ．家用空调 B ．日光灯 C ．家用电冰箱 D ．“美的”落地扇“美的”落地扇17、自然界中只存在两种电荷，分别是____电荷和_____电荷。
九年级物理电流和电压部分练习题
九年级物理电流和电压部分练习题：１．下列电路正确的是（）２．关于如图2所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数一定是C．它的示数可能是?D．它有一个负接线柱和两个正接线柱３.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）４．如图3所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（）(５．在如图4所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是（）A. 甲是电流表，乙是电池组B. 甲是电池组，乙是电流表C. 甲是电压表，乙是电池组D. 甲是电压表，乙是电流表６．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A;A2的读数是_______A７.如图6所示的电路中，电流表测量的是（）A.通过灯L1的电流 B. 通过灯L2的电流}C. 通过灯L1和灯L2的电流之和 D.电源供给电路的总电流８.关于电流表和电压表的使用，下列说法错误的是（）A.使用前都应检查指针是否指零B.若有两个量程，一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出图3|图4图6图7图6９.如图7所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是________表；b是________表；c是_________表。
１０．在如图8所示电路中，开关S闭合后，灯泡L1和L2正常发光。
请在图。
中圆圈内填上合适的电表符号。
１１．用图34中的器材，设计一个电路图，并画在下面的虚线框中，再根据你设计的电路图，用铅笔画线代替导线连接实物图。
１２.在图37中，闭合开关后，通过灯泡L1的电流为，通过灯泡L2的电流为，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。
高中物理测电源电动势和内阻实验练习题(含答案)
高中物理测电源电动势和内阻实验练习题（含答案）一、实验题1．在“用电流表和电压表测定电池的电动势和内电阻”的实验中。
（1）备有如下器材：干电池1节，量程合适的电压表和电流表，开关、导线若干，另外还有可供选择的滑动变阻器：A．滑动变阻器（0~1kΩ，额定电流2A）B．滑动变阻器（0~20Ω，额定电流2A）某同学按甲图原理进行实验，其中滑动变阻器应选；（只填器材前的序号）-图象如图乙所示，由图象可得电池的电动势为（2）根据实验数据画出的U IV，内电阻为Ω；2．利用电流表和电压表测定一节干电池的电动势和内电阻。
要求尽量减小实验误差。
（1）应该选择的实验电路是图中的（填“甲”或“乙”），电池的内阻测量值与真实值比较r测r真（填“>”“<”或“=”）。
-图像如图，由图像可知，测得的电动势E=V，内电阻（2）实验后得到U Ir=Ω。
3．某实验小组利用如图1所示电路测定一节干电池的电动势和内电阻,备有下列器材: ①待测干电池①电压表，量程1.5V①电流表，量程3mA ①电流表，量程0.6A①滑动变阻器10Ω①滑动变阻器20Ω①开关一个,导线若干（1）电流表选，滑动变阻器选 .(填标号).（2）小组由实验数据作出的U-I图象如图2所示，由图象可求得电源电动势为V,内电阻为Ω.（3）测得的电动势真实值，测得的内电阻真实值.(填“＞”、“＜”或“＝”)4．在测量电源电动势和内电阻的实验中，已知干电池的电动势约为1.5V，内阻约为0.30Ω；电压表V（0-3V，内阻约3kΩ）；电流表A（内阻为0.80Ω，量程为0.6A）；滑动变阻器R（10Ω，2A）。
为了更准确地测出电源电动势和内阻。
请在图1方框中画出实验电路图。
在实验中测得多组电压和电流值，得到如图2所示的U-I图线，由图可得出该电源电动势E= V，内阻r= Ω。
（结果保留两位小数）参考答案：4． 1.50 0.20。
九年级物理电流表和电压表测量练习题讲解学习
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
九年级物理电流表和电压表的测量练习题
判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表 分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。
其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。
下面我们用上述方法判定图1所示电路中的电表，先判定甲表。
将原电路删减为图1（a ）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。
下同）。
由图可知，此时R 1与R 2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b ）所示，由图可以看出，R 2被其下方导线短路，因此乙表是电压表。
教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。
本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。
（答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表）技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。
同时也把被短路的用电器去掉。
技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。
但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。
巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电 表符号，在并联时，又该填入什么电表符号？（1）串联时，A 是 ，B 是 ，C 是 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电流表和电压表的练习
1．串联电路中电流的特点是：；并联电路中电流的特点是：。
2。
串联电路中电压的特点是：；并联电路中电压的特点是：。
3。
二个灯串联在电路中，其中一只灯亮另一只灯比较暗，则通过二者的电流（）
A、二者电流相等
B、亮的电流大
C、暗的电流大
D、无法比较
4。
如右图所示，A、B二个导体接在电路中，则通过二者的电流（相等/不相等/无法确定）
5。
下列电路中测灯L1的电流，正确的是（）
6。
某同学想测通过一个手电筒小灯泡的电流，估计电流可能在左右，右上图为他的连接的电路，请指出他的错误并改正。
7。
如图所示某同学测得电路中的电流，试分别指出
在这个电路中：总电流是：；通过灯L1的电
流是：；通过灯L2的电流是： .
8。
二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（）A、相等B、亮的灯两端电压高
C、暗的灯两端电压低
D、无法确定
9。
下列电路中测灯L1两端的电压，正确的是（）
第7题图
第9题图
10.如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是：；L1两端的电压是：；L2两端的电压是：。
11。
试在右面电路中的O中填入合适的电表（电流表和电压表）
12。
某一同学连接了一个电路，想用电压表测灯L1两端的电压，结
果闭合开关后，发现只有L2灯亮，L1不亮，同时电压表没有示数，
问此电路可能出现的故障是。
第10题图
第11题图
第12题图
13。
试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一
个灯泡的电流，用电压表测它两端的电压。
并画出相应的电路图。
14.如图2所示的电路中,能用伏特表测出灯L2两端电压的电路图是
_______，能测出两盏灯两端总电压的电路图是________；请在选出的电路图上标出伏特表的“＋”“－”接线柱。
第13题图
15.在图3所示的—○—中，填上适当的电学仪表，并标出正、负接线。
(1)表测的是________的________，(2)表测的是________的。
16.如图4所示的电路中，灯L2的灯丝断了，则[ ]
A安培表示数为零 B.伏特表示数为零 C.伏特表示数不为零 D.安培表示数不为零17.如图5所示，若电源电压是6伏特,伏特表的示数是2伏特.则L1两端的电压是[ ]
伏特伏特伏特伏特
18.如图6所示的电路中，伏特表示数为零，正确的判断是［］
19这个电路图有什么错误，请画出正确的电路图来。
（如图9）
改正后电路图：
电路图中的错误1.)______________________。
(2.)________________________________。
20．如图所示，三只小灯泡串联，开关S完好，S闭合时三灯不亮，从电压表“+”、“-”接
线柱引出两导线去检查，发现连a、b两端电压表无读数，连b、d两端电压表有读数，连c、d两端电压表无读数，则其可能原因是（）
A．L1灯丝断了B．L2灯丝断了C．L3灯丝断了D．L2、L3灯丝一定都断了
21．一根铜导线和一根镍铬合金线，它们的长短、粗细都相等。
把它们串联到电路中则A．两根导线两端电压相等，铜导线电流大B．两根导线两端电压、电流分别相等
C．铜导线两端电压小，铜导线电流小D．铜导线两端电压小，通过两根导线的电流相等22 下图中电压表测量谁的电压？
A1 L1
L P A
R
23.下图电压表要测量灯泡的电压，检查电路连接是否正确.
\
24 下图中应该填什么电表才能使电阻串联或者并联。
A
B C D
图2
S V 1 V 2 R 2
R 1
S 图3
L 1 L 2 图4
S
R
25、某同学连接电路如图2所示，闭合开关S ，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U AD =3V ，U AB =3V ，U BC =0，U CD =0。
此电路故障可能是
A 、开关S 接触不良
B 、电灯L 灯丝断了
C 、电灯L 短路
D 、电阻R 短路
26、在如图3所示的电路中，电源电压为6V 。
闭合开关后，电压表V 1的示数为0，电压表V 2
的示数为6V 。
此电路的故障可能是 (双选) ：
A 、电阻R 1短路
B 、电阻R 1开
C 、电阻R 2短路
D 、电阻R 2开路
27、如图4所示电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。
此电路的故障可能是
（单选）：
A 、开关S 接触不良
B 、电灯L 1灯丝断了
C 、电灯L 1短路
D 、电灯L 2短路。
