气瓶水压试验是一种常用的检验手段，用于检测气瓶的密封性和强度。
以下是一种常用的气瓶水压试验方法：
1. 准备工作：确保气瓶表面清洁，并检查气瓶各部件是否完好无损。
2. 测试设备准备：准备一台可控制水压的水压试验机，确保其工作正常。
3. 封堵气瓶：将气瓶的出气口和其它附件封堵，确保气体无法逸出。
4. 连接水压试验机：将水压试验机的出水口与气瓶的进气口连接，确保连接紧密。
5. 施加水压：打开水压试验机，逐渐增加水压，直到达到气瓶设计压力的1.5 倍。
保持该水压持续一段时间，通常为3~5 分钟。
6. 观察检测：在水压试验期间，仔细观察气瓶表面是否有渗漏现象。
同时，观察气瓶外壁是否有变形或裂纹等异常情况。
7. 压力释放：测试完毕后，缓慢释放水压，确保气瓶内压力完全释放。
注意安全操作，避免突然释放导致的伤害。
8. 检测结果评估：根据观察和记录的数据，评估气瓶是否通过水压试验。
如果发现有渗漏、变形、裂纹等问题，则需要进行修理或更换气瓶。
需要注意的是，不同类型的气瓶可能有不同的测试要求和标准，以上方法适用于一般常见的气瓶类型，具体的测试流程和标准应根据气瓶的要求和所在地区的规范进行调整。
在进行气瓶水压试验时，应严格遵守相关安全规范，确保操作的安全性。
气瓶水压试验
气瓶水压试验1. 引言气瓶是一种用于存储和输送压缩气体的容器。
为了确保气瓶的安全和可靠性，气瓶需要经过各种试验和检验。
其中，气瓶水压试验是一种常用的试验方法，用于测试气瓶的密封性和承压性能。
本文将介绍气瓶水压试验的目的、步骤、注意事项以及测试结果的判定方法。
2. 目的气瓶水压试验的主要目的是验证气瓶的密封性和承压性能，以确保气瓶在正常使用过程中不会发生泄漏或爆炸等安全事故。
3. 步骤3.1 准备工作在进行气瓶水压试验之前，需要完成以下准备工作：•检查气瓶是否符合相关标准和规定；•清洁气瓶表面，确保无杂质；•验证测试设备的准确性和可靠性。
3.2 填充水首先，需要将气瓶充满水。
填充水的方法可以是通过水管或者浸入水中，取决于气瓶的大小和形状。
3.3 增压在充满水的气瓶上增加压力，可以使用液压泵或压缩空气设备。
根据气瓶的设计工作压力，逐步增加压力直至达到所需测试压力。
3.4 压力保持在达到所需测试压力后，需要保持压力一段时间，通常为5分钟。
在此期间需要仔细观察气瓶是否发生渗漏或变形等异常情况。
3.5 减压压力保持时间结束后，需要缓慢释放气瓶内的压力，直到为零。
减压过程需要小心操作，以防止气瓶突然释放压力导致安全事故的发生。
3.6 检查结果在完成减压后，需要对气瓶进行外观检查。
如发现气瓶表面有明显变形、渗漏等异常情况，则说明气瓶未通过水压试验。
4. 注意事项在进行气瓶水压试验过程中，需要注意以下事项：•必须按照相关标准和规定操作，确保测试结果准确可靠；•气瓶水压试验需要在安全环境下进行，以防止意外事故的发生；•气瓶在测试过程中需要进行固定，防止滚动或倾斜；•压力的增加和减少应缓慢进行，避免对气瓶造成过大的压力冲击；•注意保护自身和他人的安全，避免直接面对气瓶潜在的危险。
5. 测试结果判定根据气瓶水压试验的结果，可以判定气瓶是否通过测试。
一般情况下，以下结果可以视为未通过测试：•气瓶表面有明显的变形，如凹陷、膨胀等；•在测试压力下出现泄漏；•压力保持时间结束后，气瓶有明显的变形或渗漏。

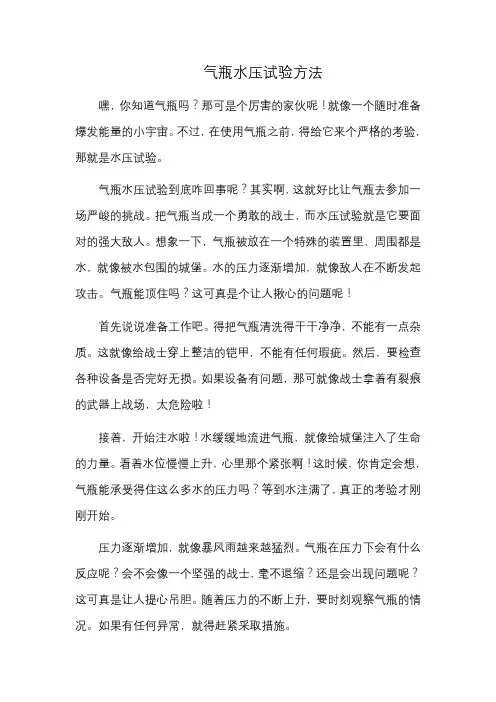

气瓶水压试验方法
气瓶水压试验方法嘿，你知道气瓶吗？那可是个厉害的家伙呢！就像一个随时准备爆发能量的小宇宙。
不过，在使用气瓶之前，得给它来个严格的考验，那就是水压试验。
气瓶水压试验到底咋回事呢？其实啊，这就好比让气瓶去参加一场严峻的挑战。
把气瓶当成一个勇敢的战士，而水压试验就是它要面对的强大敌人。
想象一下，气瓶被放在一个特殊的装置里，周围都是水，就像被水包围的城堡。
水的压力逐渐增加，就像敌人在不断发起攻击。
气瓶能顶住吗？这可真是个让人揪心的问题呢！首先说说准备工作吧。
得把气瓶清洗得干干净净，不能有一点杂质。
这就像给战士穿上整洁的铠甲，不能有任何瑕疵。
然后，要检查各种设备是否完好无损。
如果设备有问题，那可就像战士拿着有裂痕的武器上战场，太危险啦！接着，开始注水啦！水缓缓地流进气瓶，就像给城堡注入了生命的力量。
看着水位慢慢上升，心里那个紧张啊！这时候，你肯定会想，气瓶能承受得住这么多水的压力吗？等到水注满了，真正的考验才刚刚开始。
压力逐渐增加，就像暴风雨越来越猛烈。
气瓶在压力下会有什么反应呢？会不会像一个坚强的战士，毫不退缩？还是会出现问题呢？这可真是让人提心吊胆。
随着压力的不断上升，要时刻观察气瓶的情况。
如果有任何异常，就得赶紧采取措施。
在这个过程中，就像在进行一场紧张刺激的冒险。
每一个细节都不能错过，每一个变化都可能影响到最终的结果。
你会发现，气瓶的表面可能会出现一些微小的变化，这就像战士在战斗中留下的伤痕。
但这些伤痕是正常的吗？还是意味着有危险呢？经过一段时间的考验，压力达到了规定的数值。
这时候，要保持压力一段时间，看看气瓶是否能够稳定地承受住。
这就像让战士在强大的敌人面前坚守阵地，不能有丝毫松懈。
最后，当压力逐渐降低，就像战斗结束，暴风雨渐渐平息。
这时候，要仔细检查气瓶是否有损坏。
如果气瓶完好无损，那就太棒啦！说明它通过了这场严峻的考验，可以放心地使用了。
总之，气瓶水压试验是非常重要的。
它就像给气瓶做了一次全面的体检，确保气瓶在使用过程中安全可靠。
CGA C-1-2009(压缩气体气瓶的水压试验方法,中文)
CGA C-1-2009 压缩气体气瓶的压力试验方法目录1.介绍2.范围3.定义4.概述4.1水套法4.2直接膨胀法4.3验证压力法4.4 气瓶重新试验的注册审批4.5 重新试验期间气瓶的外观检测5.水套法适用范围要求试验系统组成标准瓶试验系统精确度核实试验过程气瓶重新试验6.直接膨胀法适用范围试验系统组成标准瓶试验系统和其组成部件的膨胀量测定试验系统精确度的核实试验过程7.验证压力法适用范围试验系统组成试验系统精确度核实试验过程8.参考文献图图1 ——水套法试验设备的典型示意图图2 ——全膨胀量图3 ——永久膨胀量图4 ——零点图5 ——读取膨胀量时量管内水平面的调整图6 ——量管型膨胀指示装置的要求举例图7 ——典型的非量管膨胀指示装置系统图8 ——典型的微机型膨胀指示装置系统图9 ——直接膨胀法试验设备的典型示意图图10 ——水的压缩系数图11 ——液基型验证压力试验法设备的典型示意图附录附录A ——规范信息的来源（参考性）附录B ——试验系统组成部件的校准（标准性）附录C ——水套法或直接膨胀法重复试验的气瓶的钢印标记（参考性）附录D ——气瓶重复试验的样表（参考性）附录E ——试验故障（参考性）附录F ——核对表（参考性）附录图图C-1 ——DOT气瓶钢印标记举例图C-2 ——TC气瓶钢印标记举例附录表表D-1 ——水套容积膨胀法气瓶试验的实验设备校定校准数据表D-2 ——气瓶直接膨胀水压重复试验表D-3 ——重复试验数据记录表表F-1 ——试验系统精确度核对表（直接膨胀法）表F-2 ——试验系统和组成的膨胀量确定核对表（直接膨胀法）表F-3 ——气瓶水压试验的核对表（直接膨胀法）1.介绍压缩气体气瓶的压力试验是许多最新制造的气瓶以及气瓶的再次试验过程中都需要的一种试验。
每个试验单位应保存好美国联邦规程（CFR）第49篇中美国运输部（DOT）的规定的最新版本，以及加拿大标准CSA B339《危险货物运输用的气瓶、球罐和长管》作为引用的《危险货物运输规程》中加拿大运输部（TC）的规定的最新版本，或者拥有司法管辖权的机构规定，以便查阅。

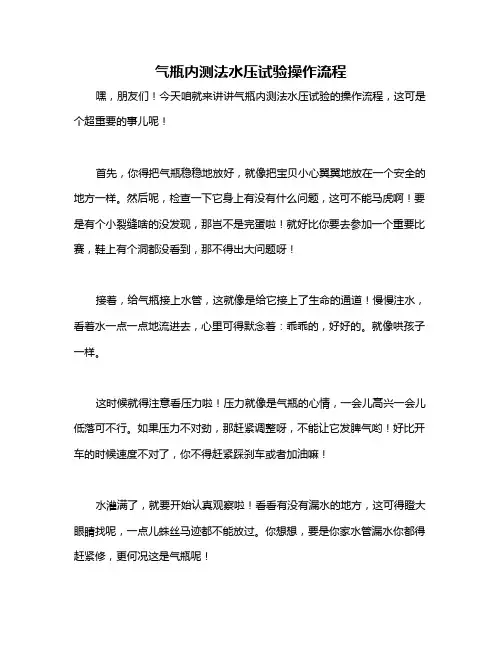

气瓶内测法水压试验操作流程
气瓶内测法水压试验操作流程
嘿，朋友们！今天咱就来讲讲气瓶内测法水压试验的操作流程，这可是个超重要的事儿呢！
首先，你得把气瓶稳稳地放好，就像把宝贝小心翼翼地放在一个安全的地方一样。
然后呢，检查一下它身上有没有什么问题，这可不能马虎啊！要是有个小裂缝啥的没发现，那岂不是完蛋啦！就好比你要去参加一个重要比赛，鞋上有个洞都没看到，那不得出大问题呀！
接着，给气瓶接上水管，这就像是给它接上了生命的通道！慢慢注水，看着水一点一点地流进去，心里可得默念着：乖乖的，好好的。
就像哄孩子一样。
这时候就得注意看压力啦！压力就像是气瓶的心情，一会儿高兴一会儿低落可不行。
如果压力不对劲，那赶紧调整呀，不能让它发脾气哟！好比开车的时候速度不对了，你不得赶紧踩刹车或者加油嘛！
水灌满了，就要开始认真观察啦！看看有没有漏水的地方，这可得瞪大眼睛找呢，一点儿蛛丝马迹都不能放过。
你想想，要是你家水管漏水你都得赶紧修，更何况这是气瓶呢！
最后呀，如果一切都没问题，那就大功告成啦！但可别高兴得太早，还得再检查检查，确保万无一失。
就像跑完一场重要比赛，虽然结束了，但还是得确认下自己是不是真的表现完美呀！
总之，气瓶内测法水压试验可不是闹着玩的，每个步骤都要认真对待。
不然出了问题那可不得了呀！大家一定要牢记这些操作流程，可别掉以轻心哦！这就是我的观点，希望大家都能重视起来！。

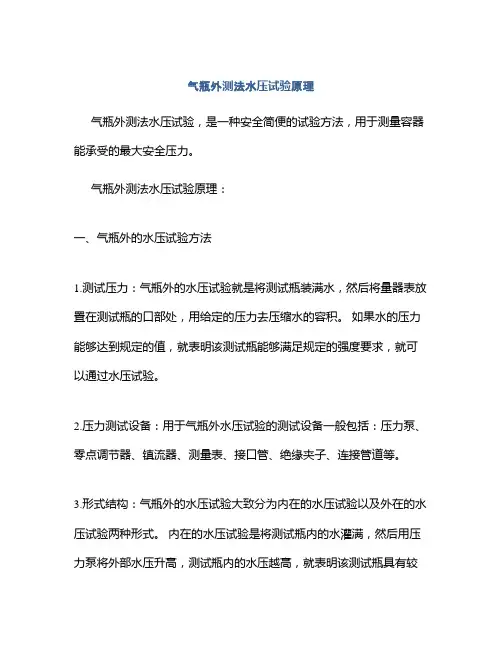

气瓶外测法水压试验原理
气瓶外测法水压试验原理气瓶外测法水压试验，是一种安全简便的试验方法，用于测量容器能承受的最大安全压力。
气瓶外测法水压试验原理：一、气瓶外的水压试验方法1.测试压力：气瓶外的水压试验就是将测试瓶装满水，然后将量器表放置在测试瓶的口部处，用给定的压力去压缩水的容积。
如果水的压力能够达到规定的值，就表明该测试瓶能够满足规定的强度要求，就可以通过水压试验。
2.压力测试设备：用于气瓶外水压试验的测试设备一般包括：压力泵、零点调节器、镇流器、测量表、接口管、绝缘夹子、连接管道等。
3.形式结构：气瓶外的水压试验大致分为内在的水压试验以及外在的水压试验两种形式。
内在的水压试验是将测试瓶内的水灌满，然后用压力泵将外部水压升高，测试瓶内的水压越高，就表明该测试瓶具有较高的强度；外在的水压试验满足相同的原理，只是将水压放置在测试瓶外侧，然后衡量测试瓶是否能够承受外部压力。
二、测试原理1.原理：气瓶外的水压试验主要原理是，当外部力在水压试验瓶上施加压力时，会产生内外的变形，从而使得测试瓶的口部的水容量减少，会产生一定的压力，实际上这里是压缩测试瓶内部的水，来模拟真实情况，测试瓶具有一定的强度，如果压力超过一定值，则表明测试瓶无法承受压力，即通不过水压试验。
2.安全措施：在气瓶外的水压试验过程中，必须注意以下安全措施：（1）在水压试验前，必须先仔细检查是否有封口螺钉漏水；（2）如果有人参与水压试验，必须穿戴相应的安全防护装备；（3）水的高压值在仪表上一定要非常清楚，以免因人为因素造成测试误差。
三、结论气瓶外的水压试验是确定气瓶质量和强度评估的重要方法之一，在此过程中要先进行安全检查，穿戴相应的安全防护装备，调节相应的压力，如果压力稳定，该气瓶就可以通过水压试验，确保消费者使用安全。
气瓶水压爆破试验方法
气瓶水压爆破试验方法
气瓶水压爆破试验方法是检测气瓶安全性的重要方法之一。
该方法通过在气瓶内部施加压力,以达到破坏气瓶结构的目的,从而检查气瓶是否存在潜在的安全隐患。
在进行气瓶水压爆破试验时,需要遵循以下步骤:
1. 准备试验设备:首先需要准备试验设备,包括水压机、爆破器材、气瓶、测量仪器等。
2. 检查气瓶:在进行试验前,需要先检查待试验的气瓶是否存在任何问题,如是否存在泄漏、损坏等情况。
3. 连接气瓶:将气瓶连接到水压机的输出气源上,确保气瓶内部充满气体。
4. 设定压力:根据气瓶的规格和爆破参数,设定合适的水压,并调整水压机的压力表,确保水压处于可爆破的范围内。
5. 施加压力:将水压机的压力逐渐加大,直到达到爆破参数要求的压力。
6. 爆破试验:在水压机的压力作用下,进行爆破试验,观察气瓶的结构和完整性,检测是否存在泄漏、损坏等情况。
7. 记录数据:在爆破试验过程中,需要记录气瓶的压力、爆破时间、爆破点位置等数据,并进行测量和统计。
8. 数据分析:根据实验数据和统计结果,分析气瓶的爆破性能,判断气瓶是否存在潜在的安全隐患。
9. 结论和建议:根据实验结果,得出气瓶的爆破性能是否符合标准,以及是否存在潜在的安全隐患,并向相关部门提出相应的建议和改进意见。
气瓶水压爆破试验方法是气瓶安全检查中的重要手段之一,可以帮助检测气
瓶是否存在潜在的安全隐患,保障公共安全。
同时,该方法也可以为气瓶生产者和使用者提供准确的数据和反馈,促进气瓶的安全生产和使用。
气瓶水压试验操作规程
气瓶外测法水压试验操作规程一、试验过程1.连接两台天平至计算机，开启天平至稳定状态。
2.吊装气瓶至待试状态。
3.运行软件系统，首先填写试验气瓶信息单击主菜单上“气瓶信息”－“编辑气瓶信息”，进入气瓶信息对话框，键入受试气瓶相应信息。
输入时请注意：（1）日期应按照年－月－日的顺序填写，如2007-11-18。
系统会自动检查填写内容是否正确，例如键入2007-13-18，系统会给出错误提示。
（2）输入一个受试气瓶信息后请及时保存。
（3）表格上所有信息都必须完整输入，不可以省略。
特别注意“水压试验压力”和“保压时间”必须正确填写，否则试验不能顺利进行。
4.填写试验条件单击主菜单上“气瓶信息”－“试验条件”，进入试验条件信息对话框，键入水压试验条件。
输入时请注意：压力表量程和压力传感器量程请输入60，在本系统中，压力测试系统量程均为60MPa。
5.开始水压试验单击主菜单上“水压试验”，进入气瓶水压试验对话框。
按下述步骤进行试验：（1）按照实际受试气瓶安装位置，选择试验工位。
当同时进行两个气瓶的试验时，请注意两个工位上受试气瓶的试验压力和保压时间必须相同，否则按工位1的气瓶参数进行水压试验。
（2）启动控制柜上的“水泵”按钮，此时控制柜上部的水泵指示灯红色亮起，说明水泵准备就绪。
（3）单击“开始试验”，水泵开启系统开始升压，请密切监视水泵上压力表、压力传感器示值和控制柜上压力表示值。
当压力升至水压试验压力时，系统会自动停泵开始保压。
在保压过程中若出现压力下降，水泵会自动实现多次启停补充压力。
同时窗口中会实时反应压力、进水量曲线和保压时间，方便观察。
（4）保压时间达到设定时间后，蜂鸣器报警，此时手动开启卸压阀，保压结束后的气瓶容积变形值作为全变形量。
当卸压过程完成后，单击“停止试验”，此时气瓶的变形值作为残余变形量，并自动计算残余变形率，在窗口中显示相应数据。
（5）试验结束后，单击“结束试验”，退出试验窗口。
