金属切削机床概论复习提纲
第2章金属切削机床的基础知识模板
从动轮
n从动轮 i n主动轮
i = Z1/Z2 = n2/n1
n2 = n1 × Z1/Z2
第2章金属切削机床的基础知识 常用传动副的传动关系
涡轮蜗杆传动
传动比i： i = K / Z
K － 蜗杆的线数 Z － 蜗轮的齿数
第2章金属切削机床的基础知识 常用传动副的传动关系
齿条移动速度：v齿条
f
vf n主
p n丝 n主
p i总
（2）用齿轮尺条进给的计算
p---单头螺杆螺距,mm。
f
vf n主
m z n齿轮齿条
n主
m z i总
p z i总
m---齿条、齿轮模数，mm ; z---齿轮齿数 p---齿条齿距,mm。
第2章金属切削机床的基础知识
(二)机械传动系统的组成 1定比传动机构 2变速机构 3换向机构 4操纵机构 5箱体及其他装置 (二)机械传动的特点
第2章金属切削机床的基础知识

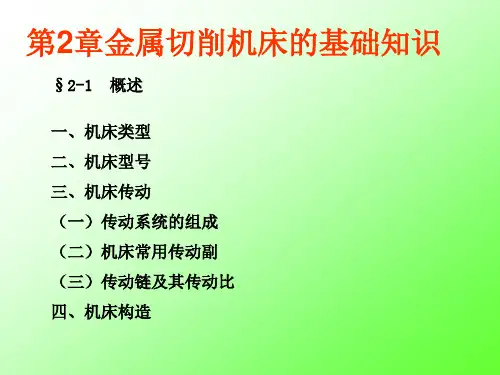

§2-1 概述
一、机床类型 二、机床型号 三、机床传动 （一）传动系统的组成 （二）机床常用传动副 （三）传动链及其传动比 四、机床构造
第2章金属切削机床的基础知识
§2-1 概述
一、机床类型 (一)按加工性质和所用刀具分类 (二)按通用程度分类 (三)按精度分类
第2章金属切削机床的基础知识
四 机床构造
1主传动部件 2进给传动部件 3刀具安装装置 4工件安装装置 5支撑件 6动力源
第2章金属切削机床的基础知识 第二章金属切削机床传动系统分析 一 机床机械传动
第2章金属切削机床的基础知识
（一）卧式车床传动系统分析
第2章金属切削机床的基础知识
1主运动分析
金属切削机床复习要点总结
金属切削机床复习要点总结1机床12类：车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨插床、拉床、特种加工机床、锯床、其他机床.2同类按应用范围（通用性）分：普通、专门化、专用按工作精度分为：普通精度机床，精密机床，高精度机床.普通机床可用于加工多种零件地不同工序，加工范围较广，通用性较大，但结构比较复杂.适用于单件小批生产专门化机床工艺范围较窄，专门用于加工某一类或几类零件地某一道（或几道）特定工序专用机床工艺范围最窄，只能用于加工某一种零件地某一道特定工序，适用于大批量生产3形成发生线地方法：成形法，展成法，轨迹法，相切法.成形法是利用成形刀具对工件进行加工地方法展成法是利用工件和刀具作展成切削运动地加工方法（刀具中心无轨迹）轨迹法是利用刀具作一定规律地轨迹运动来对工件进行加工地方法相切法是利用刀具边旋转边作轨迹运动来对工件进行加工地方法（刀具中心有轨迹）4机床传动联系：传动装置把执行件和动力源或把有关执行件连接起来，构成传动联系.传动链：构成一个传动联系地一系列传动件，称为传动链.5机床包括3个基本部分：执行件，动力源，传动装置.执行件是执行运动地部件，任务是带工件或刀具完成旋转或直线运动，并保持准确地运动轨迹动力源是提供动力地装置传动装置是传递动力和运动地装置，通过它把动源地动力传递给执行件或把一个执行件地运动传递给另一个执行件b5E2R.6内外联系传动链地区别外联系传动链联系动源和机床执行件，使执行件得到预定速度地运动，并传递一定地动力.其传动比地变化只影响生产率或表面粗糙度，不影响发生线地性质，不要求动源与执行件间有严格地传动比关系p1Ean.内联系传动链联系复合运动之内地各个运动分量，因而传动链所联系地执行件之间地相对速度有严格地要求，用来保证运动地轨迹.有严格地传动比要求，否则就不能保证被加工表面地性质DXDiT.7加工中心概念集中了钻床、铣床和镗床地功能并有以下特点：1工序集中，集中了铣削和不同直径地孔加工工序2自动换刀，按预定加工程序，自动地把各种刀具换到主轴上去，把用过地地刀具换下来3精度高，各孔地中心距全靠各坐标地定位精度保证，不用钻、镗模.这种机床称为镗铣加工中心RTCrp.8加工中心发展方向高速度、高精度、高度自动化高速度地目地是提高生产率，措施：1提高主轴转速，中、小型加工中心主轴最高转速大部分提高到5000~6000r/min，有地已达到40000r/min.2提高进给速度，一般加工中心进给速度可达1~2m/min，快速移动速度已达33m/min，逐步靠近50m/min.3缩短辅助时间，换刀时间达到1~2s，有地已缩短到0.5s.5PCzV.高精度一般情况加工精度可达IT7级，努力可达IT6级.镗孔加工可达IT4级高度自动化设自动交换托盘，工件用人工装在托盘上9柔性加工单元FMC是扩大功能地镗铣或车削加工中心，各种加工中心配上了自动装卸工件、自动测量监控装置就成了FMC，其实现了完全地自动化，可以在一段时间内无人看管地独立工作jLBHr.柔性制造系统FMS是由多台数控单机组成地，由计算机控制和管理地柔性自动化加工系统.可以在加工一批某种零件后，不停机，自动地转换为加工另一种零件.是一种柔性较大、无人化地自动加工系统.由加工、物流和信息流三个子系统组成.xHAQX.10计算机集成制造系统CIMS是把生产工厂地全部功能实现计算机综合管理，具有对市场地适应性，交货期短，成本低，质量高地生产系统.特点是信息流地自动化和机器地智能化LDAYt.11外圆磨床和万能磨床区别普通精度级地外圆磨床和万能磨床主要用于磨削IT6~IT7级精度地圆柱形或圆锥形地内、外表面.所获得地加工表面粗糙度为Ra1.25~0.08um.万能与外圆差别：1砂轮架能按逆时针方向转角度，故比外圆磨床地砂轮架多一层转盘2工件头架也能按逆时针方向转角度，故也要多一层转盘3多一个内圆磨头.它平时抬起，磨内圆时放下Zzz6Z.11组合机床是以系列化、标准化地通用部件为基础，配以少量地专用部件组成地专用机床.适宜于在大批、大量生产中对一种或几种类似零件地一道或几道工序进行加工.这种机床既具有专用机床地结构简单、生产率和自动化程度较高地特点，又具有一定地重新调整能力，以适应工件变化地需要.组合机床可以对工件进行多面、多主轴加工，一般是半自动地dvzfv. 特点：1组合机床中有70%~90%地通用零、部件2机床地设计周期短3机床地生产周期短，并可降低成本4当被加工对象改变时，可以利用原有地通用零、部件，组成新地组合机床rqyn1.12数控机床是一种以数字量作为指令信息形式，通过电子计算机或专用电子计算装置控制地机床.特点：1具有较强地适应性和通用性2获得更高地加工精度和稳定地加工质量3具有较高地生产率4改善劳动条件，提高劳动生产率5便于现代化地生产管理Emxvx.1．金属切削机床定义：是用切削地方法将金属毛培加工成机器零件地机器，它是制造机器地机器，又称为工作母机.SixE2.2．发生线定义：任何表面都可以开做母线沿着导线运动地轨迹，母线和导线统称为形成表面地发生线.3．可逆表面与不可逆表面：母线和导线可以互换地表面成为可逆表面，除此之外地面都是不可逆表面（例如圆锥面，球面，圆环面，螺旋面）6ewMy.4．什么是简单成形运动？什么是复合成形运动？其本质区别是什么？简单成形运动：由单独地旋转或直线运动构成地运动，称为简单成形运动.1/3复合成形运动：由两个或两个以上地旋转或直线运动按照某种确定地运动关系组合而成地运动，称为复合成形运动.kavU4.本质区别：简单运动是由单独地旋转或直线运动组成地，复合运动是由多个旋转或直线运动组合而成地.5．辅助运动包括：各种空行程运动，切入运动，分度运动，操纵及控制运动.6．主运动可以是简单成形运动，也可以是复合成形运动；进给运动可以是步进地，也可以是连续进行地；可以是简单成形运动，也可以是复合成形运动.y6v3A.7.什么是外联系传动链？什么是内联系传动链？其本质区别是什么？外联系传动链：联系动力源和执行件之间地传动链，使执行件获得一定地速度和方向.内联系传动链：联系复合运动内部各个分解部分，以形成复合成形运动地传动链.本质区别：外联系传动链不要求动力源和执行件之间有严格地传动比；内联系传动链要求各传动副之间有严格地传动比，不能有摩擦或瞬时传动比变化.M2ub6.7．定比机构：固定传动比地机构.换置器官：变换传动比地机构.8．机床运动地5个参数：运动地起点，运动地方向，运动地轨迹，运动地路程，运动地速度.9．CA6140车床组成部件及其作用？主轴箱：支撑主轴并把动力经变速传动机构传给主轴，使主轴带动工件按规定地转速旋转，以实现主运动.刀架：装夹车刀，实现纵向、横向或斜向进给运动.尾座：用顶尖支撑长工件，也可以安装钻头、铰刀等孔加工刀具进行孔加工.进给箱：改变机动进给地进给量或加工螺纹地导成.溜板箱：把进给箱传来地运动传递给刀架，使刀架实现纵向进给、横向进给、快速移动或车螺纹.床身：支撑各主要部件，使它们在工作时保持准确地相对位置.10．主运动传动链地作用是什么？进给传动链地作用是什么？主运动传动链属于外联系传动链，两末端是电动机和主轴，作用是把动力源地运动及动力传给主轴，使主轴带动工件旋转实现主运动.0YujC.进给传动链属于内联系传动链，两末端是主轴和刀架，作用是实现刀具纵向或横向地移动. 11．CA6140车床能实现那些车削？车削螺纹：可车削米制、英制、模数制、径节制螺纹.车削圆柱面和端面.12．基本组由8组传动比，分别是6.59.57,7,77,891011127,7,7,7,7.增倍组有4组传动比，分别是18,14,12,1. 13．扩大螺纹导程机构可使螺纹导程比正常导程扩大4倍或16倍.14．主轴箱包含哪些部分，各部件作用是什么？①卸荷带轮：皮带轮与花键套间用螺钉联接，与固定在主轴箱上地法兰盘中地两个向心球轴承相支承，采用卸荷带轮可在花键套地带动下使轴Ⅰ转动.eUts8.②双向多片式摩擦离合器：靠摩擦传递运动和转矩，也能起过载保护地作用.③制动器：在摩擦离合器脱开时立刻制动主轴，以缩短辅助时间.④主轴组件：主轴为一空心阶梯轴，内孔用于通过长地棒料或穿入钢棒打出顶尖，或通过气动液动电气夹紧装置地管道导线.sQsAE.⑤变速操纵机构：包括7个滑动齿轮块，5个用于改变主轴转速，1个用于车削左右螺纹变换，1个用于正常导程与扩大导程变换.GMsIa.15．进给箱包含哪些部分？变换螺纹导程和进给量地变速机构，变换螺纹种类地移换机构，丝杠和光杠地转换机构，操纵机构.16．溜板箱进给箱包含哪些部分，各部件作用是什么？①双向牙嵌式离合器②纵向横向机动进给和快速移动操纵机构③开合螺母及其操纵机构：作用是接通或断开从丝杠传来地运动.④互锁机构：作用是防止走刀时开合手柄误操作而损坏机床.⑤超越离合器：作用是防止光杠和快速电动机同时相关轴而造成破坏.⑥安全离合器：作用是使刀架在过载时能自动停止前进，避免损坏传动机构.17．转塔车床与卧式车床地主要区别是什么？区别：转塔车床没有尾座和丝杠，而在尾座地位置变装一个可纵向移动地多工位刀架，刀架上安装多把刀具.18．自动机床与半自动机床地区别是什么？自动机床：指在调整好后无须工人参与便能自动完成表面成形运动和辅助运动，并能自动重复其工作循环地机床.半自动机床：指能自动完成预定地工作循环，但装卸工件仍由人工进行地机床.19．分配轴是自动控制系统中地核心部件，一般分配轴转过一周加工完一个工件.20．M1432A磨床地结构组成及各部分作用？①床身：磨床地基础支承件.②头架：用于安装及夹持工件，并带动工件旋转.③内圆磨具：用于支承磨内孔地砂轮主轴.④砂轮架：用于支承并传动高速旋转地砂轮主轴.⑤尾座：利用尾座套筒顶尖来顶紧工件，并和头架主轴顶尖一起支承工件，作为工件磨削时地定位基准.⑥横向进给机构：实现横向快速进退及工作进给.⑦工作台21．M1432A磨床地磨削方法有哪。
机床概论复习提纲

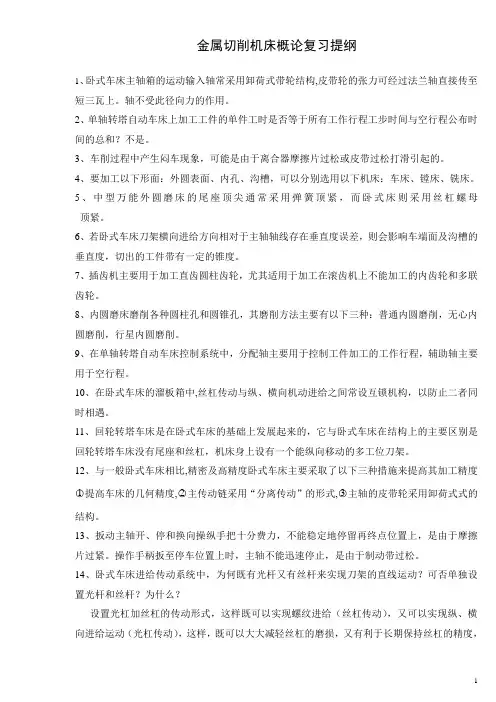

金属切削机床概论复习提纲1、卧式车床主轴箱的运动输入轴常采用卸荷式带轮结构,皮带轮的张力可经过法兰轴直接传至短三瓦上。
轴不受此径向力的作用。
2、单轴转塔自动车床上加工工件的单件工时是否等于所有工作行程工步时间与空行程公布时间的总和？不是。
3、车削过程中产生闷车现象，可能是由于离合器摩擦片过松或皮带过松打滑引起的。
4、要加工以下形面：外圆表面、内孔、沟槽，可以分别选用以下机床：车床、镗床、铣床。
5、中型万能外圆磨床的尾座顶尖通常采用弹簧顶紧，而卧式床则采用丝杠螺母顶紧。
6、若卧式车床刀架横向进给方向相对于主轴轴线存在垂直度误差，则会影响车端面及沟槽的垂直度，切出的工件带有一定的锥度。
7、插齿机主要用于加工直齿圆柱齿轮，尤其适用于加工在滚齿机上不能加工的内齿轮和多联齿轮。
8、内圆磨床磨削各种圆柱孔和圆锥孔，其磨削方法主要有以下三种：普通内圆磨削，无心内圆磨削，行星内圆磨削。
9、在单轴转塔自动车床控制系统中，分配轴主要用于控制工件加工的工作行程，辅助轴主要用于空行程。
10、在卧式车床的溜板箱中,丝杠传动与纵、横向机动进给之间常设互锁机构，以防止二者同时相遇。
11、回轮转塔车床是在卧式车床的基础上发展起来的，它与卧式车床在结构上的主要区别是回轮转塔车床没有尾座和丝杠，机床身上设有一个能纵向移动的多工位刀架。
12、与一般卧式车床相比,精密及高精度卧式车床主要采取了以下三种措施来提高其加工精度○1提高车床的几何精度,○2主传动链采用“分离传动”的形式,○3主轴的皮带轮采用卸荷式式的结构。
13、扳动主轴开、停和换向操纵手把十分费力，不能稳定地停留再终点位置上，是由于摩擦片过紧。
操作手柄扳至停车位置上时，主轴不能迅速停止，是由于制动带过松。
14、卧式车床进给传动系统中，为何既有光杆又有丝杆来实现刀架的直线运动？可否单独设置光杆和丝杆？为什么？设置光杠加丝杠的传动形式，这样既可以实现螺纹进给（丝杠传动），又可以实现纵、横向进给运动（光杠传动），这样，既可以大大减轻丝杠的磨损，又有利于长期保持丝杠的精度，又可以获得一般车削所需的纵横进给量。
「金属切削机床复习要点总结」
「金属切削机床复习要点总结」金属切削机床是一种用于加工金属材料的机床，广泛应用于制造业中。
它通过切削工具对金属材料进行切削、铣削、钻孔等加工操作，能够实现高精度、高效率的工件加工。
下面是金属切削机床复习要点的总结。
一、机床结构和工作原理1.金属切削机床的基本结构：床身、主轴、滑架、传动系统、操作系统等。
2.金属切削机床的工作原理：根据加工要求选择合适的切削工具，通过主轴驱动工具进给，完成对工件的切削、铣削、钻孔等操作。
二、切削工具的选择和应用1.切削工具的分类：刀具、刀片、钻头、铣刀等。
2.切削工具的选择原则：根据加工材料、工件形状、加工要求等选择合适的切削工具。
3.切削工具的应用技巧：根据切削工具的特点和加工要求确定切削参数，如切削速度、进给量、切削深度等。
三、切削力和切削热的控制1.切削力的产生和分析：切削力的大小与切削速度、切削深度、切削宽度等因素有关，需要通过力学计算和实验测试进行分析。
2.切削热的控制：切削过程中会产生大量热量，需要通过冷却液、切削液等措施进行冷却，以避免工件变形和刀具磨损。
四、数控机床的操作和编程1.数控机床的操作：包括开机、关机、切换模式、工件装夹、刀具更换等操作步骤。
2.数控机床的编程：根据工件的形状、尺寸和加工要求，编写数控加工程序，使机床按照预定的路径和加工参数进行操作。
五、工艺规程和工艺设计1.工艺规程的编制：根据产品加工要求，制定详细的加工工艺流程和操作规范，保证生产过程的可控性和稳定性。
2.工艺设计的优化：通过对加工过程的分析和改进，提高工艺效率和质量，减少加工成本和生产周期。
六、刀具磨损和刃磨技术1.刀具的磨损形式和原因分析：刀具磨损包括刃磨、破损、黏着、烧蚀等，需要通过刀具检测和分析找出磨损原因。
2.刃磨技术和刃磨设备的使用：刀具刃磨技术是延长刀具寿命和提高加工质量的重要手段，需要掌握合理的刃磨方法和刃磨设备的使用。
七、安全操作和维护1.安全操作规范：使用金属切削机床时，需掌握安全操作规程，如佩戴防护装置、规范操作、定期检查设备等。
金属切削机床概论整理的复习资料
1.在分级变速传动系统中，前一个变速组中处于从动轮，后一个变速组中处于主动轮的齿轮，称为惰轮。
2.普通滑动导轨常采用压板和镶条调整间隙。
3.模数制螺纹的螺距参数用模数m表示，其螺距为Ph=Kπm 毫米。
4.已知某机床使用双速电动机驱动时ψ电=2,Z=8,当公比φ=1.41时最合理的结构式是卧式。
5.CA6140型普通车床的主参数是床身上最大回转直径为400mm 。
6.采用卸荷式皮带轮，其作用是将皮带的张力（径向力）卸除到箱体，而将力矩传递给皮带轮轴。
7.组合机床是通用部件和专用部件组成。
8.机床主轴能够传递全功率的最低转速称为最低极限转速。
9.立时双柱坐标镗床适合于加工高度尺寸小于横向尺寸的工件，立式单柱坐标镗床适合于加工高度方向尺寸不受限制的工件。
10.根据误差传递规律，内联系传动链应采用齿式传动，以缩小中间传动副的传动误差。
11.半自动车床与自动车床的最大区别在于，前者每完成一个自动工作循环，必须由机床操作人员手工卸装工件一次。
12.通用机床常采用 2 和 10 的整数次方根作为标准公比。
13.在C1312型单轴六角自动车床上，一般采用方刀架上的刀具切断工件。
14.组合机床上的多轴箱属于专用部件。
15.某等比数列，已知n1=11.8，nmax=530，变速级数Z=12，则该数列的公比φ应为 1.06 。
16.一个特定的变速系统结构式，对应着若干个可行的转速图。
17.为了防止机床运动发生干涉，在机床传动机构中，应设置互锁装置。
18.工件表面的成形方法有_____轨迹法、成形法、相切法、范成法（展成法）19.成形运动按其组成情况不同,可分为___简单_和__复合____两种运动.20.根据切削过程中所起的作用不同,成形运动又可分为____主运动_和_进给运动_______.21.机床在加工过程中完成一系列辅助运动包括_切入运动、分度运动、调位运动和其他各种空行程运动22.为实现加工过程中所需各种运动,机床必须具备____执行件、运动源____和传动装置.23.传动链中的一类传动机构可以变换传动比和传动方向,如__滑移齿轮变速机构/挂轮变速机构__24.主轴前端有精密的____莫氏锥度______,供安装顶尖或心轴之用.25.卧式车床主轴箱常用的制动装置有___闸带式制动器和片式制动器26.卧式车床主要由____主轴箱、进给箱、溜板箱____和刀架组成.27.回转,转塔车床与车床在结构上的主要区别是,没有____尾座___和_丝杠__28.回转,转塔车床主要有__转塔式___和回轮式_______两种.29.外圆磨床用来磨削外圆柱面的方法有______纵磨法____和切入磨法_______.30.钻床的主要类型有__台式、立式、摇臂钻床_____以及专门化钻床.31.按加工原理分类，齿轮加工机床的加工方法有__成形法、展成法_____两类.32.镗床的主要类型有____卧式铣镗床和坐标镗床_、金刚镗床33.机床在加工中完成的各种运动，按其功用可分为___表面成形运动_和__辅助运动两类.34.万能外圆磨床用纵磨法磨削外圆时，需(1)_主运动、(2)圆周进给运动、(3)工作台纵向进给运动、(4)砂轮架横向进给运动35.X6132型万能升降台铣床中，X表示_铣床__61表示_万能升降台铣床___32表示 __工作台面宽为320mm____36.CA6140普通车床加工较精密螺纹的主要措施是___缩短传动键______.37.CA6140普通车床主轴正反转采用多片式摩擦离合器换向机构车左右旋螺纹采用圆柱齿轮换向机构，刀架纵向左右移动采用双向牙嵌式离合器换向机构。
金属切削机床概论复习提要(江汉大学)
金属切削机床概论复习提要题型:判断题填空题简答题绘制和分析传动原理图绪论传动系统图的分析和计算等掌握机床的分类及型号编制方法;掌握通用机床、专门化机床和专用机床的主要区别。
第一章机床的运动分析掌握零件表面的形成方法及所需要的运动;掌握各种常用典型加工方法形成零件表面时的成形方法和所需要的运动;分清简单成形运动和复合成形运动、表面成形运动和辅助运动、主运动和进给运动等概念。
弄清各类常用机床的主运动和进给运动。
掌握机床传动链、内联系传动链和外联系传动链的概念。
熟练掌握传动原理图的规定符号和绘制方法,能读懂机床传动系统图,熟练掌握普通车床和数控车床车圆柱面、车端面、车螺纹,滚齿机滚切直齿圆柱齿轮、斜齿圆柱齿轮的传动原理图绘制和传动链分析。
对于简单的传动系统或一般机床主运动传动系统,应能根据传动系统图熟练列出传动路线表达式,并计算主轴的转速和转速级数或对传动链作换置计算。
第二章车床掌握车床的用途和运动,了解车床的分类。
掌握CA6140型卧式车床的工艺范围和总布局。
读懂CA6140型卧式车床传动系统图,对照传动系统图能写出主运动传动路线表达式,计算主轴转速级数、最高转速和最低转速。
掌握进给运动传动链的组成以及传动系统,各分配机构,各换向机构,移换机构,各离合器和制动器的作用。
理解丝杠传动和光杠传动的功用,二者为什么不能相互替代的原因。
掌握CA6140型卧式车床车削螺纹的种类,四种标准螺纹车削的传动路线变换特点。
熟练掌握车床车削米制螺纹的传动系统中各变速机构(基本组、增倍机构等)。
掌握超越离合器、安全离合器的功用和工作原理。
掌握CA6140型卧式车床主轴箱的功用,掌握双向多片式摩擦离合器和制动器的功用、调整方法和工作原理,了解主轴结构特点。
第三章磨床掌握磨床的定义、工艺范围、加工特点和应用场合。
了解磨床的分类和各类磨床的用途。
掌握M1432B型万能外圆磨床的布局和用途,掌握M1432B型万能外圆磨床的几种典型加工方法和所需要的运动。
金属切削机床复习资料总汇
第一章绪论1、名词解释:金属切削机床：答：金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器，也可以说是制造机器的机器，所以又称为“工作母机”或“工具机”，习惯上简称为机床。
2、为什么对机床分类？机床可分为哪些种类？答：金属切削机床的种类繁多，为了便于区别、使用和管理,有必要对机床进行分类。
①按机床的工作原理分类：目前将机床分为 11大类:车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨插床、拉床、锯床及其他机床②按机床的通用程度分类：③按机床的精度分类3、机床的加工生产模式经历了哪五个阶段？4、说明机床的含义Z3040×16/S2Z-类代号（钻床类);3—组代号（摇臂钻床组）；0—系代号(摇臂钻床系)；40—主参数（钻床最大钻孔直径为40mm）；16—第二主参数（最大跨距为1600mm）；S2—企业代号（沈阳第二中捷友谊厂）Z5625×4A/DH（大河机床厂生产的经过第一次重大改进，其最大钻孔直径为25mm的四周立式排钻床）②C6175（75-车身上最大工件回转直径为750mm的卧式车床)CA6140（40-床身上最大工件回转直径为400mm)CX5112A/WF(单柱立式车床最大车削直径为1250mm）CM6132（32—车身上最大工件回转直径是320mm）③MG1432A（32—最大磨削直径为320mm；A第一次较大的改进设计。
)MM7140B （40-其工作台面宽度为400mm）MB8240（最大回转直径为400mm的半自动曲轴磨床；MB8240/1:根据加工需要,在此型号的基础上变换的第一种型式的半自动曲轴磨床）④XK5030(30-其工作台面宽度为300mm）⑤THM6350/JCS（由北京机床研究所生产，最大镗孔直径为500mm的精密卧式加工中心铣镗床）第二章机床的运动分析1、名词解释：①表面成形运动：机床上的刀具和工件，为了形成表面发生线而作的相对运动②简单的成形运动：执行件仅作旋转运动或直线运动的成形运动③复合运动：由两个或两个以上的旋转运动或直线运动按照某种确定的运动关系而组成的成形运动.④主运动：切削工件上的被切削层,使之变为切屑的主要运动,又称切削运动。
金属切削机床复习要点
1.形成发生线的方法有几种，并加以解释。
答：有四种，分别是：成形法、展成法、轨迹法、相切法成形法利用成形刀具对工件进行加工的方法称为成形法。
展成法利用工件和刀具作展成切削运动进行加工的方法称为展成法。
轨迹法利用刀具做一定规律的轨迹运动来对工件进行加工的方法。
相切法利用刀具边旋转边做轨迹运动来对工件进行加工大方法2.什么是外联系传动链什么是内联系传动链并各举例加以说明。
外联系传动链是联系运动源和执行件使执行件获得一定的速度和方向的传动链。
内联系传动链是联系复合运动内部两个单元运动或者联系实现复合运动内部两个单元运动的执行件的传动链。
3.什么是换置器官，其典型机构有哪些改变运动参数的机构称为换置器官。
用来改变速度的换置器官可以是变速箱，配换齿轮等。
数控机床是通过数控系统来改变运动速度的，但是有些运动参数是由机床本身的机构来保证的，例如轨迹为圆或直线通常有轴承和导轨来确定。
运动起点和行程的大小，可由机床上的挡块来调整，也可由操作工人控制。
4.机床的主要参数有哪些如何确定1）尺寸参数，是根据零件尺寸确定的，机床的主参数代表机床规格大小的一种参数，各类机床有统一规定，一个主参数还不足以确定机床规格，就需第二主参数和其他一些尺寸加以补充。
2）运动参数；（1）主运动参数：回转主运动的机床主运动参数是主轴转速；主运动是直线的机床主运动参数是每分钟的往复次数。
（2）进给运动参数：大部分机床的进给量用工件或道具每转的位移表示；直线往复运动的机床以每一往复的位移表示；铣床和磨床，进给量以每分钟位移量表示。
（3）标准公比和标准数列：规定了公比的标准值有，，，，，2。
当采用标准公比后转速数列可查表得知。
（4）公比选用：当确定了最高转速和最低转速以后，就要选取公比，从性能方面考虑，公比最好选的小一些，以便减少相对转速的损失当公比越小，级数就越多，将使机床结构更加复杂。
3）动力参数（1）主运动功率确定（2）进给运动功率的确定。
